普通干线公路隧道预防性养护技术规范DB41／T 1353-2016.pdf

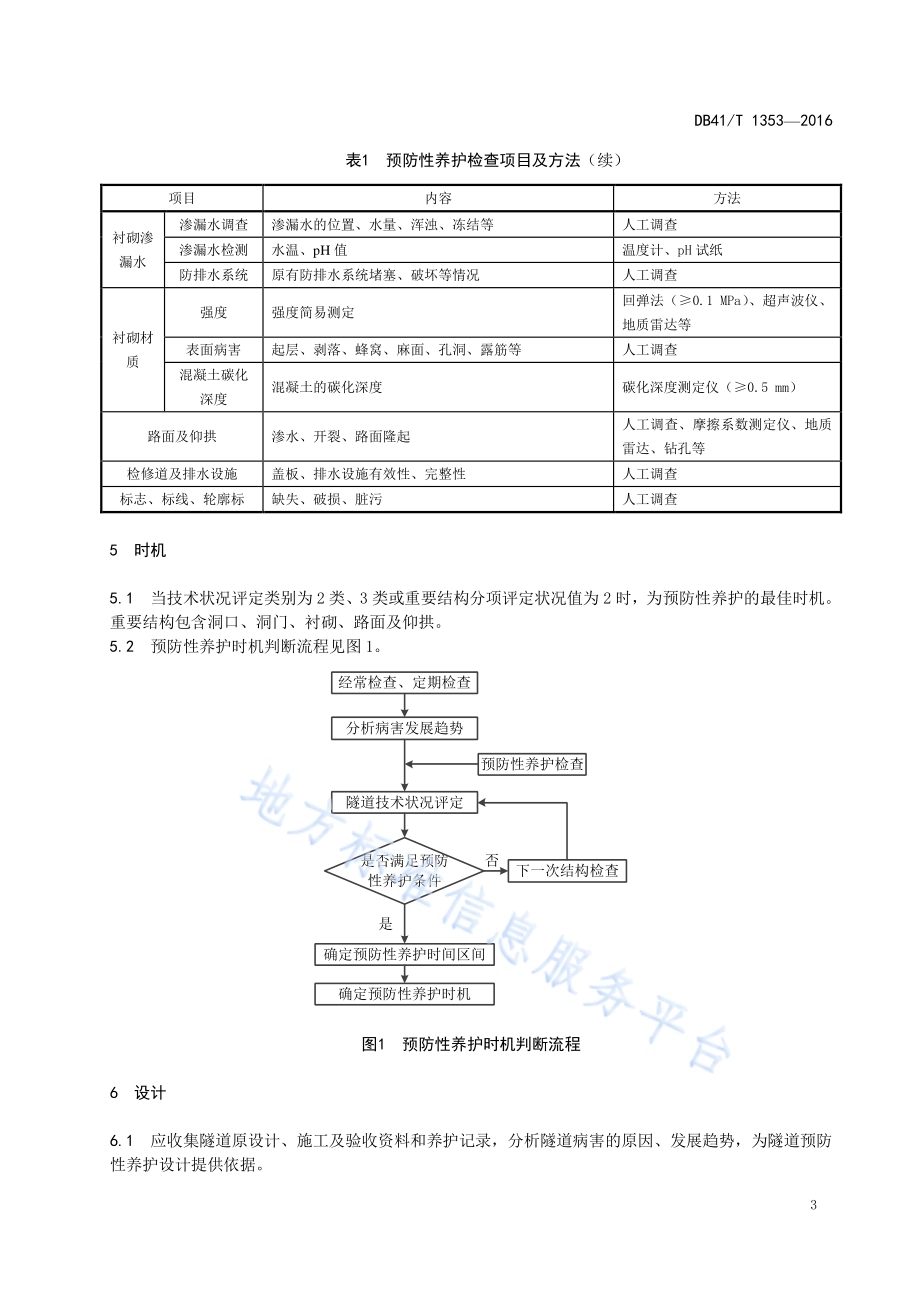

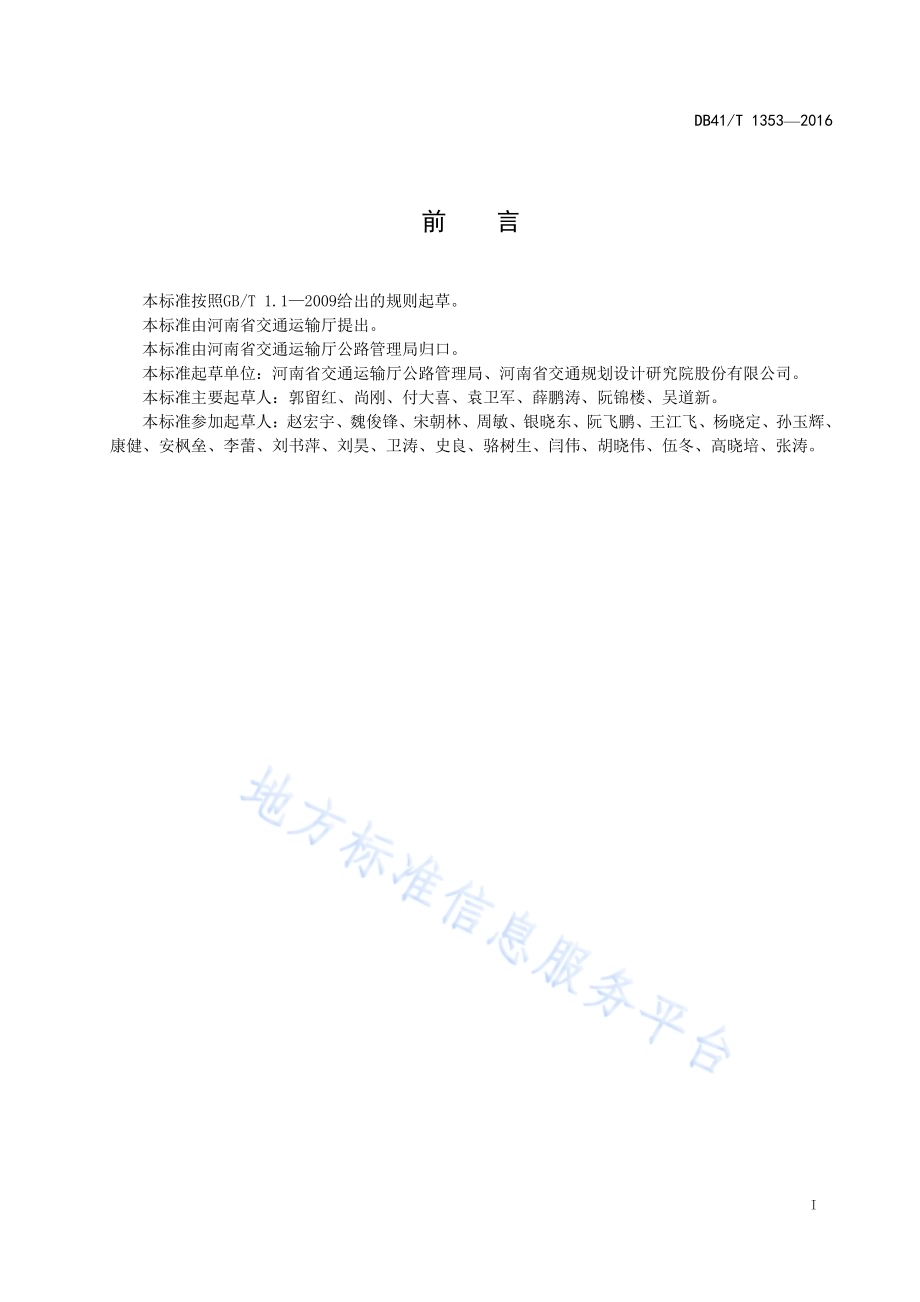

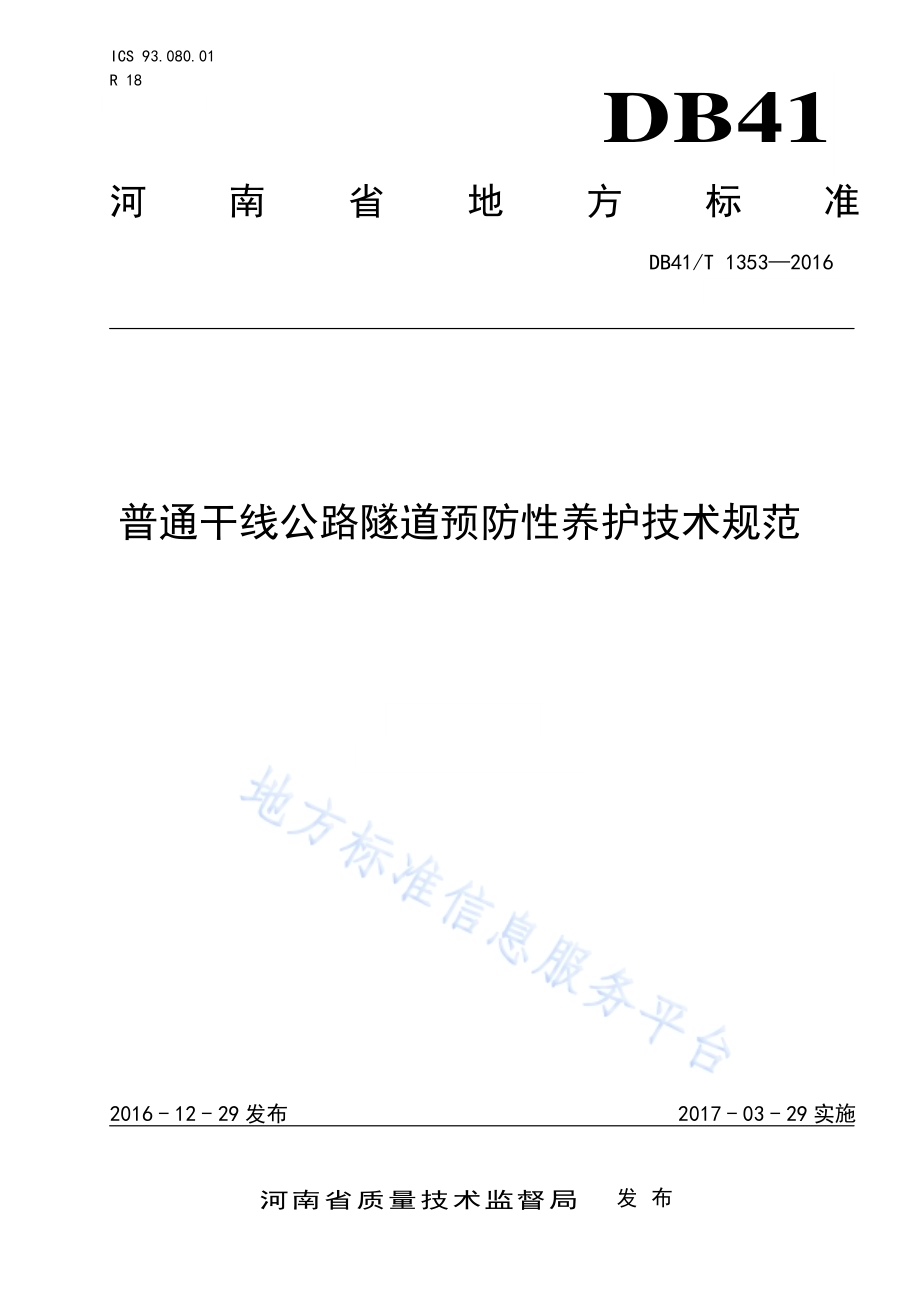

ICS 93.080.01 R 18 DB41 河南省 地 方 标 准 DB41/T 1353 2016 普通干线 公路隧道 预防性养 护技术规 范 2016-12-29 发布 2017-03-29 实施 河 南 省 质 量 技 术 监 督 局 发布 DB41/T 1353 2016 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 南省 交通 运输 厅提出。本标准 由河 南省 交通 运输 厅公路 管理 局归 口。本标准 起草 单位：河 南省 交通运 输厅 公路 管理 局、河南省 交通 规划 设计 研究 院股份 有限 公司。本标准 主要 起草 人：郭留 红、尚 刚、付大 喜、袁卫 军、薛 鹏涛、阮 锦楼、吴 道新。本标准 参加 起草 人：赵 宏 宇、魏俊 锋、宋 朝林、周敏、银 晓东、阮飞 鹏、王江 飞、杨 晓定、孙玉 辉、康健、安枫 垒、李蕾、刘 书萍、刘昊、卫 涛、史良、骆树 生、闫伟、胡 晓伟、伍冬、高 晓培、张 涛。DB41/T 1353-2016 普 通干线 公路隧道 预防性 养护技术 规范 1 范围 本标准 规定 了普 通干 线公 路隧道 土建 结构 预防 性养 护的术 语和 定义、检 查、时机、设计、实施和安全管理。本标准 适用 于钻 爆法 普通 干线公 路隧 道预 防性 养护，农村 公路 隧道 预防 性养 护可参 照执 行。本标准 不适 用于 无衬 砌公 路隧道。2 规范 性 引用 文件 下列文 件中 对于 本文 件的 应用是 必不 可少 的。凡是 注日期 的引 用文 件，仅注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JTG H12-2015 公路 隧道 养护技 术规 范 JTG D70 公路 隧道 设计 规 范 3 术语和 定义 下列术 语和 定义 仅适 用本 文件。3.1 隧道预 防性 养护 针对隧 道的 早期 缺损、显 著病害 或其 他异 常情 况，在适当 的时 机，采取 主动、有计 划的 养 护 措 施。3.2 预防性 养护 检查 为了进 一步 查清 隧道 的早 期缺损、显著 病害 或其 他 异常情 况，并 根据 经常 检 查、定期 检查 的检 查结果，分 析病 害发 展趋 势，在此基 础上 进行 补充 检查。4 检查 4.1 每次检 查应 采用 相同 的检 测方法 和设 备，宜优先 采 用车载 扫描 或摄 像类 设备。4.2 预防性 养护 检查 应搜 集历 次检查 结果，参 照 表 1 选 用检查 项目。检 查 项 目及 方法见 表1。4.3 每次检 查后，应 填写 土建 结构检 查记 录表（见 附 录A），并应 绘制 隧道 病害 展 布图（见附 录B）。隧道病 害展 布图 应包 含病 害性质、范 围、程度 等。4.4 技术状 况评 定分 类和 各分 项技术 状况 评定 标准 按JTG H12 的规 定进 行。表1 预防性 养护 检查 项目 及方 法 项目 内容 方法 洞口、洞门 边 仰坡裂缝位置、宽度、长度、开展范围、程度等；截、排水沟破损、淤塞等；洞门变形、裂缝、渗水等 人工调查、宽度测定尺（1 mm）衬砌裂缝 裂缝调查 裂缝的位置、宽度、长度、开展范围或程度等 人工调查、宽度观测仪（0.1 mm）、地质雷达等 裂缝检测 裂缝的发展变化趋势及其速度；裂缝的方向和深度等 DB41/T 1353 2016 3 表1 预防 性养 护检 查项 目 及方法（续）项目 内容 方法 衬砌渗漏水 渗漏水调查 渗漏水的位置、水量、浑浊、冻结等 人工调查 渗漏水检测 水温、pH 值 温度计、pH 试纸 防排水系统 原有防排水系统堵塞、破坏等情况 人工调查 衬砌材质 强度 强度简易测定 回弹法（0.1 MPa）、超 声 波仪、地质雷达等 表面病害 起层、剥落、蜂窝、麻面、孔洞、露筋等 人工调查 混凝土碳化深度 混凝土的碳化深度 碳化深度测定仪（0.5 mm）路面 及仰拱 渗水、开裂、路面隆起 人工调查、摩擦 系 数 测定 仪、地 质雷达、钻孔等 检修道及排水设施 盖板、排水设施有效性、完整性 人工调查 标志、标线、轮廓标 缺失、破损、脏污 人工调查 5 时机 5.1 当技术 状况 评定 类别 为2 类、3 类或 重要 结构 分项 评 定状况 值 为2 时，为 预防 性养护 的最 佳时 机。重要结 构包 含洞 口、洞门、衬砌、路 面及 仰拱。5.2 预防性 养护 时机 判断 流程 见 图 1。分 析病害发展 趋势是 否满足 预防性养护条件确 定预防 性养 护时间 区间确定 预防性 养护时 机隧 道技术状况 评定下 一次结 构检 查否预防性养 护检查是经常 检查、定 期检查 图1 预防性 养护 时机 判断 流程 6 设计 6.1 应收集 隧道 原设 计、施工 及验收 资料 和养 护记 录，分析隧 道病 害的 原因、发 展趋势，为 隧道 预防性养护 设计 提供 依据。DB41/T 1353-2016 6.2 应 积极 采用 隧道 养护 新技 术、新 材料、新 设备 和新 工艺，并应 选用 无毒、低 污染的 材料。6.3 应考虑 隧道 的结 构类 型、技术状 况、运营 时间、工 程地质 条件、养 护资 金等，并通 过经 济、技术效益分 析后 确定 养护 方案。设计 方案 主要 内容 及制 定流程 见 图 2。经常检 查、定期检查病害矫 正养 护 正常养护 技术状况评定预防性养 护检查隧道结构 类型运营时 间交通流 量交通组 成工程 地质条件技术成熟度施工 影响养护 资金经 济效益分 析工期实施可靠性环保 气候隧道安 全性提高保 通预防性 养护处治方案预防性养 护设计1 类4 类、5 类2 类、3 类或重要结 构分项评 定状况值为2监 测方 案 病害及趋 势分析养护记 录历次 检查数据 图2 预防 性 养护 设计 方案 主要 内容及 制定 流程 6.4 隧道常 见病 害的 预防 性养护 处治 方法 见 表 2。6.5 隧道 原 建设 标准 不满足 JTG D70 规定 的建 筑限 界要 求 时，应设 置限 高、限宽、警示 及预 告标 志 等设施。表2 隧道常 见病 害的 预防 性养 护处治 方法 部位 病害 处治方法 洞口 地表局部开裂、倾斜、沉陷 封闭灌浆、混凝土封闭、灌浆锚固、围岩压浆 边坡、碎落台、护坡道有缺口、冲沟、涌水、深陷、塌落 完善截排水系统、修 整后混凝土封闭、加防护网 护坡有轻微裂缝、断裂、倾斜、鼓肚、滑动、下沉、表面风化 护坡修整、锚杆加固、防护网、挡墙 泄水孔堵塞、墙后积水 疏通泄水孔 洞门 周围地基错台、空隙 注浆、围岩压浆 侧墙开裂、渗水 封闭灌浆、喷射混凝土 墙身倾斜、沉陷、错台 灌浆锚固、围岩压浆、增加支挡 混凝土结构钢筋轻微外露 混凝土封闭 表2 隧道 常见 病害 的预 防 性养护 处治 方法（续）DB41/T 1353 2016 5 部位 病害 处治方法 衬砌 起层、剥落、蜂窝、麻面、孔洞、露筋等 表面局部修补 施工缝渗水 凿槽引排（涌流、喷射）、凿槽封堵（滴漏）渗水裂缝 凿槽引排、钻斜孔或凿缝注浆封堵 干燥或潮湿裂缝 骑缝注浆、涂刷防水材料 点渗 凿孔封堵（滴漏）、凿槽引排(涌流、喷射)面渗 注浆、表面封堵 冻胀 完善防排水系统 路面及仰拱 路面裂缝 铣刨加铺、换板 路面渗水 铺设盲沟或盲管 路面隆起 基底加固 检修道 及排水设施 道板、盖板缺损 更换道板、盖板 中央窖井盖、边沟盖板缺损 更换中央窖井井盖、边沟盖板 沟管开裂、漏水 封闭灌浆 排水沟、沉砂池淤积堵塞、沉砂、积水 疏通排水沟、沉砂池 标志、标线、轮廓标 标志缺失、标线不清晰 更换或补充、维修或重新施划 注：处治方法为结合本地隧道 常用处治方案，当有可靠工程经验时，可采用其他方法。7 实施 7.1 隧道渗 漏水 处治 应遵 循“堵排结 合、因地 制宜、综 合治理”的 原则，不应 破 坏原 有 完好 的防 排水系统。7.2 实施 时 应制 定安 全措 施和 交通组 织方 案。7.3 实施 结 束后，被 处治 段落 土建结 构各 分项 状况 值应 达到0 或1。7.4 实施结 束 后，应 进行 预防 性养护 实施 效果 评价。实施 流程 见 图3。DB41/T 1353-2016 依据 设计 文件对隧道 进行 复测隧 道技 术状况 重新评 定 修改/补充 设计编 制施工 组织 方案和制定 应急 预案病 害种类病 害程度 施 工条 件处 治方 案隧道 养护 施工隧道 技术 状况评 定竣工验 收技术 评定 状况值 为0 或1与 上次检测 相 差较大 向 建设单位反 馈技术 评定状 况值不为0 或1 图3 隧道预 防性 养护 实施 流程 8 安全管 理 8.1 应遵循“预 防为 主、早期 发现、及时 维护、对 症施 治”的 原则。8.2 应以单 座隧 道为 单元，建 立包含 隧道 基本 资料、日 常巡查、结 构检 查、保养 维修、病害 处治 等技术档案。8.3 宜建立 隧道 管理 数据 库，并及时 更新 数据。8.4 应做到 检查 程序 化、处治 规范化、验 收标 准化。8.5 应以单 座隧 道为 单位 建立 隧道安 全管 理制 度，安全 管理制 度应 包括 正 常 运营 及发生 事故 时的 交通组织和 安全 防护。DB41/T 1353 2016 7 A A 附录 A（规范 性附 录）土建结 构检 查记 录表 格式 土建结 构检 查记 录表 见表A.1。土建结 构检 查记 录表 隧道名称：路线名称：养护机构：检查日期：年 月 日 结构名称 里程 桩号 异常位置 检查内容 状况描述（性质、范围、程度等）标度 备注 洞口 洞门 拱墙结构 渗漏水 路面及仰拱 检修道 排水设施 检查人：记录 人：隧道工 程师：DB41/T 1353-2016 附录 B（规范 性附 录）隧道病 害展 布图 格式 土建结 构检 查记 录表 见表B.1。隧道病 害展 布图 隧道名称：路线名称：养护机构：检查日期：年 月 日 里程桩号隧道病害展布图隧道中线隧道中线里程桩号路面及仰拱墙结构病害拱病害衬砌、路面突起 结构变形渗流、挂冰衬砌剥落 路面坑槽、破损滴漏 衬砌、路面裂缝 施工缝开裂图例 检查人：记录 人：隧道工 程师：_
