人造草跑道通用技术要求DB13／T 2567-2017.pdf

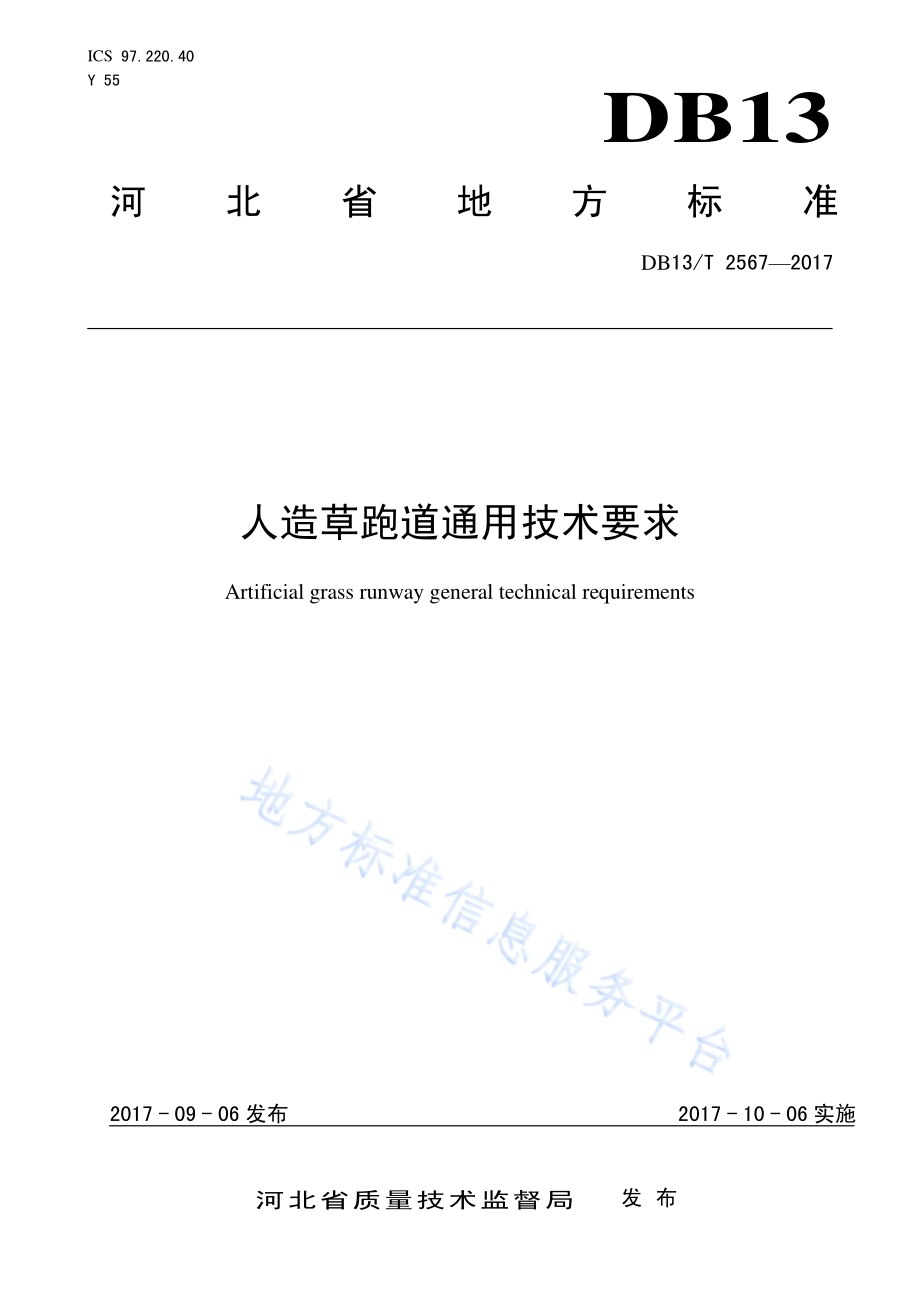

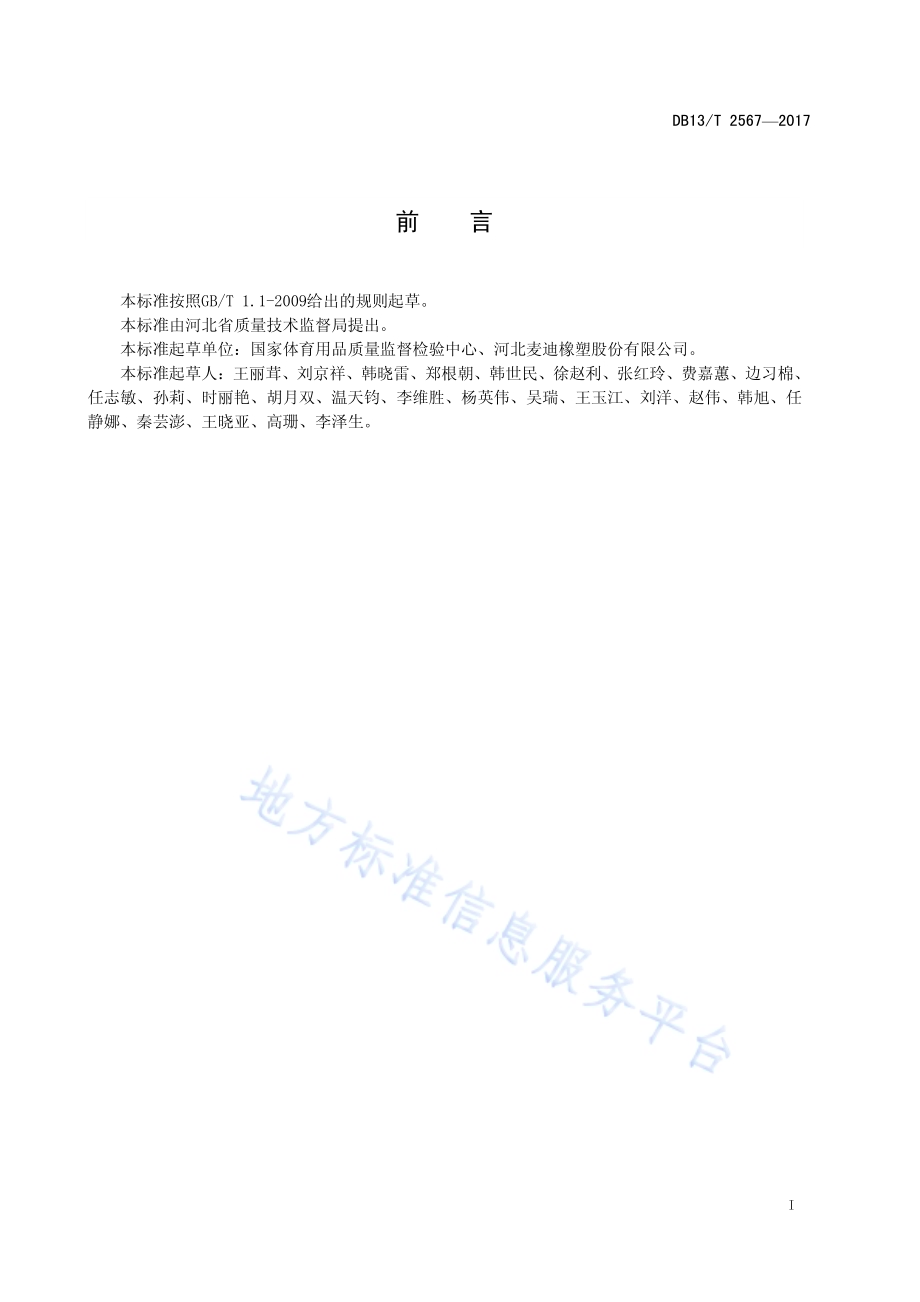

ICS 97.220.40 Y 55 DB13 河北省地方标准 DB13/T 2567 2017 人造草跑 道通用技 术要求 Artificial grass runway general technical requirements 2017-09-06 发布 2017-10-06 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2567 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 质量 技术 监督局 提出。本标准 起草 单位：国 家体 育用品 质量 监督 检验 中心、河北 麦迪 橡塑 股份 有限 公司。本标准 起草 人：王丽 茸、刘京祥、韩 晓雷、郑 根朝、韩世 民、徐赵 利、张 红 玲、费 嘉蕙、边 习棉、任志敏、孙 莉、时丽 艳、胡月双、温 天钧、李 维胜、杨英 伟、吴瑞、王 玉江、刘洋、赵 伟、韩旭、任静娜、秦芸 澎、王晓 亚、高珊、李泽 生。DB13/T 2567 2017 1 人造草跑 道通用 技术要求 1 范围 本标准 规定 了人 造草 跑道 的技术 要求、试 验方 法、检验规 则、标志、包 装、运输、储存。本标准 适用 于以 水泥 或沥 青为基 础铺 装的 人造 草跑 道。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 730-2008 纺 织品 色牢度 试验 GB/T 2918-1998 塑 料试 样状态 调节 和试 验的 标准 环境 GB/T 8430-1998 纺 织品、色牢 度试 验、耐人 造气 候色牢 度：氙弧 GB/T 11049-2008 地毯 燃 烧性能 室 温片 剂试 验方 法 GB 18583-2008 室内装饰装修材料 胶 粘 剂 中 有 害 物 质 限 量 GB 18587-2001 室 内装 饰 装修材 料：地毯、地 毯衬 垫及 地 毯用 胶粘 剂中 有害 物质释 放限 量 GB/T 20033.3-2006 人 工 材料体 育场 地使 用要 求及 检验方 法 第3 部分：足 球 场地人 造草 面层 GB/T 20394-2013 体育 用 人造草 GB/T 22517.6-2011 体 育 场地使 用要 求及 检验 方法 第6部 分：田径 场地 3 术语和 定义 按照GB/T 20394-2013 中3 的规定。4 技术要 求 4.1 规格型 号 4.1.1 草丝形 状 应采用 短而 直立 的单 丝草 草丝。4.1.2 草簇密 度 每平方 米不 小于21600针。纵向标 称值 允差 2%；横 向标称 值允 差0.3%。4.1.3 草丝高 度 应为20mm 30mm。4.1.4 草丝纤 度（DETX）DB13/T 2567 2017 2（DETX）5000g(1 万米 克 重)。4.2 填充物 填充量 应在18kg/m225 kg/m2。一般为 含土 量低 的石 英砂、河砂 或海 砂。4.3 外观质 量 应符合GB/T 20394-2013 中5.1的 规定。4.4 平整度 直径3m 范围 内的 间隙 应不 大于10m。4.5 场地尺 寸 按照GB/T 22517.6-2011 中5.4.1.1 的 规定。4.6 坡度 按照GB/T 22517.6-2011 中5.1.4 的规 定。4.7 环保性 能 4.7.1 人造草 的重 金属 含量 按照GB/T 20394-2013 中5.2 的规 定，汞、砷、铬、镉 金 属离 子总 量不 大于125mg/kg，铅含 量不 大于90mg/kg。4.7.2 总挥发 性有 机化 合物 限量（TVOC）应为0.500 毫 克每 平方 米 小时。4.7.3 胶粘剂 按照GB 18583-2008 室 内 装饰装 修材 料 胶粘 剂中 有 害物质 限量 中3.2 的规 定。4.8 理化性 能和 力学 性能 4.8.1 理化性 能 应符合 表1 的规 定。表1 理化 性能 指标 要求 特 性 序号 项 目 单 位 技术要求 基本性能 1 渗水型（冲矽砂前）60L/min/m2 60 2 阻燃性 mm 中心到损毁边缘的最大距离50 3 摩擦系数-0.61.0 4 耐酸性（试验时间：48h）h 草丝颜色无明显变化，背胶无老化现象 DB13/T 2567 2017 3 表1 理化 性能 指标 要求（续）特 性 序号 项 目 单 位 技术要求 5 耐碱性（试验时间：48h）h 草丝颜色无明显变化，背胶无老化现象 6 耐有机物性（92 号汽油中浸泡4h）h 草丝颜色无明显变化，背胶无老化现象（背胶脱落或溶解）7 草丝回弹性-无明显变形、扭曲、裂缝（或破损）8 草丝耐磨性保留率%97 9 耐气候色牢度 级 5 4.8.2 力学性 能 应符合 表2 的规 定。表2 力学 性能 指标 要求 特性 序号 项目 单位 技术要求 力学性能 1 草丝收缩率%5 2 单簇草拔出力 N 35 3 底布拉断力 纵向 N/5cm 1000 横向 N/5cm 1200 4 低温试验 草丝拉断力保留率%80 单簇草拔出力保留率%80 老化试验后的力学性能 5 老化试验后的草丝拉断力保留率%80 5 试验方 法 5.1 试样制 备 按照GB/T 20394-2013 中6.1 的规 定。5.2 试样状 态调 节和 试验 的标 准环境 按照GB/T 20394-2013 中6.2 的规 定。5.3 草丝形 状 在自然 光下 目测。5.4 草簇密 度 按照GB/T 20394-2013 中6.4 的规 定。5.5 草丝高 度 选择10 个测 试区 域，每 个 区域测 量一 个。使 用精 度 为0.5mm 的 钢直 尺与 底部 垂 直并保 持与 平直，测量草丝 高度，精 确值0.5mm，测量 尺寸 小于0.5mm 的 部 分舍去 不计。DB13/T 2567 2017 4 5.6 草丝纤 度 5.6.1 样品截 取 从样块 背部 拔出10 个 草簇，并清 理干 净余 胶待 测，取样时 各个 草簇 应不 在同 一列。5.6.2 测量计 算 使用测 量精 度为0.5mm 的 钢 直尺测 量草 丝的 长度，精 确至0.5mm，测量 尺寸 小于0.5mm 的部 分舍 去不计；使 用测 量精 度为0.01g 的电子 天平 测量 草丝 重量，精确 至0.01g。按式（1）计算：DG/L 1000000（1）式中：D 草丝 型号（Dtex），单位为g；G10 簇 草丝 的总 重量，单位为g；L10 簇 草丝 的总 长度，单位为cm。示例：某单簇草网丝，草簇 10cm 0.4cm，10 簇总长度 100cm 称重 为 5.6g 5.6 100 1000000 5600g，即为此草丝的草丝纤度。5.7 填充物 查看施 工图 纸及 监理 方相 关的验 收报 告。5.8 外观质 量 按照GB/T 20394-2013 中6.3 的规 定。5.9 平整度 采用水 平支 持平 放，并用 塞尺测 量最 大凹 陷的 尺寸。5.10 场地尺 寸 按照GB/T 22517.6-2011 中5.4.1.1 和5.4.2 的规 定。5.11 坡度 按照GB/T 2251706-2011 中5.1.4 的规 定。5.12 环保性 能 5.12.1 人造草 的重 金属 含量 按照GB/T 20394-2013 中5.2 的规 定。5.12.2 总挥发 性有 机化 合物 限量（TVOC）按照GB 18587-2001 中附 录A的规 定。5.12.3 胶粘剂 按照GB 18583-2008 中3.2 的规定。5.13 理化性 能和 力学 性能 DB13/T 2567 2017 5 按照GB/T 20394-2013 中6.6 6.20.3 的规 定。6 标志、包装、运 输、储存 6.1 标志 铺装场地所用人造草坪 的 包装物 上应 注明：制 造商 名称、产品 名称、商标、产 品规格、制 造日 期、草丝材 料、必要 时提 供附 加信息；地 址、邮 编、电 话、执 行标 准编 号、产 品 产地、人造草坪名 称、产品规格、生 产日 期、保质 期、幅 宽、卷重、产 品标 准编号 和标 准认 可编 号和 警示说 明。6.2 包装 外包装 应完 整，并对 产品 起到防 护作 用。6.3 运输 应避免 曝晒、雨 淋、受潮、污染、损 伤。6.4 贮存 人造草坪 应 贮 存 在 干 燥 通 风 处，并 避 免 长 期 日 光 直 射。合 理 贮 存 期 为12 个 月。_
