热电联产能效、能耗限额及计算方法DB33／ 642-2019.pdf

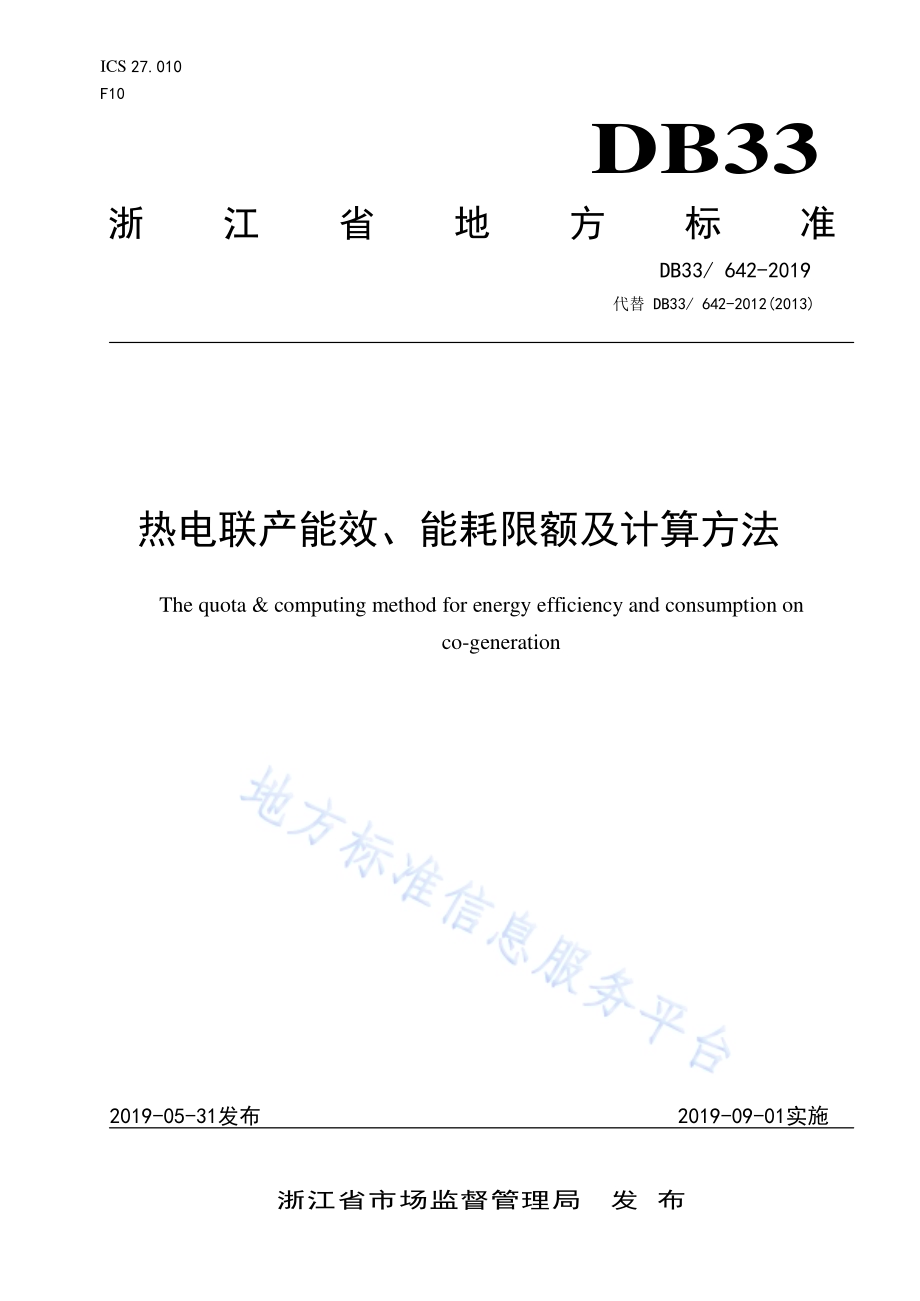

ICS 27.010 F10 DB33 浙 江 省 地 方 标 准 DB33/642-2019 代替 DB33/642-2012(2013)热电联产 能效、能 耗限额及 计算方法 The quota&computing method for energy efficiency and consumption on co-generation 2019-05-31发布 2019-09-01实施 浙 江 省 市 场 监 督 管 理 局 发 布 DB33/642 2019 前 言 本 标 准 依 据GB/T1.1-2009 给出的规则进行起草。本 标 准 替 代DB33/642 2012（2013）热 电 联 产 能 效、能 耗 限 额 及 计 算 方 法。本 标 准 与DB33/642 2012（2013）相 比，主要 变化 如下：-增 加了 达标 排放 和超 低排放 的术 语和 定义；-修 改了 能效、能 耗限 额等级 标准；-修 改了 相应 的计 算方 式，使 其与GB35574 标准 基 本相一 致；-删 除了 主要 节能 技术 措施和 主要 节能 管理 措施。本标准 由浙 江省 能源 局 提 出。本标准 由浙 江省 能源 标准 化技术 委员 会归 口。本标准 负责 起草 单位：浙江 龙德 环保 热电 有限 公司、浙江 省节 能协 会热 电专 业委员 会、浙江新中港 清洁 能源 股份 有限 公司、中国 联合 工程 有限 公司、杭州 协联 热电 有限 公司。本标准 主要 起草 人：郭志 仁、谢 百军、陶 霞、黄思 思、张 敏、屠海 彪、陈济 良、王 策、李川 涛、顾剑波、毛 双华、沈 斌、金忠财、张 忠明。本标准 所替 代的 标准 历次 版本发 布情 况为：-DB33/642-2007、DB33/642-2012。DB33/642 2019 1 热 电联产 能效、能 耗限额 及计算方 法 1 范围 本 标准规定了燃煤热电联产企业在生产过程中能效、能耗的限额及计算方法。本标准中的限额 及 计 算 方 法、1 级能耗适用于投产两年后的公用燃煤热电企业和 投 产 一 年 后 的 自 备 燃 煤热电企业，不适用于资源综合利用机组，2 级能耗适用于新建或扩建的燃煤热电联产机组。2 规 范 性 引 用 文 件 下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。GB/T 213 煤 的 发 热 量 测 定 方 法 GB 13223 火 电厂 大气 污染物 排放 标准 GB 35574 热电 联 产单位 产品 能源 消耗 限额 3 术语和定义 GB 35574 中的 术 语和 定义 适用于 本标 准。3.1 热电联 产 co-generation of heat and power:cobimined heat and power generation 同时向 用户 供给 电能 和热 能的生 产方 式。3.2 供电量 electricity supply quantity 在统计 期内，机 组发 电量 减去与 生产 有关 的辅 助设 备消耗 的电 量。3.3 生产 厂 用电 量 auxiliary power consumption for production 在统计 期内，机 组直 接用 于发电、供 热等 与生 产有 关的辅 助设 备消 耗的 电量。3.4 供热量 heat supply quantity 在 统计 期内，机 组向 外供 出的热 量。3.5 单位 供 电 标 准 煤 耗 the standard coal consumption per unit product of power supply 机组每 对外 提供1 kW h 电能 平均 耗用的 标 准煤 量。3.6 DB33/642 2019 2 统合 供 热标 准煤 耗 the standard coal consumption per unit product of heat supply 机组每 对 外 提供1 GJ 的 热量 平均 耗用 的 标 准煤 量。3.7 供热厂 用电 量 auxiliary power consumption of heat supply 统计期 内用 于供 热的 电能 消耗量。3.8 发电厂 用电 量 auxiliary power consumption of power generation 统计期 内用 于发 电的 电能 消耗量。3.9 热电比 heat and power ratio 在 统计 期内，机组 供 热量 与供电 量的 当量 热量 之比。3.10 综合 热 效率 comprehensive thermal efficiency 统计期 内供 热量 与供 电量 所表征 的热 量之 和与 总标 准煤耗 量所 表征 的热 量之 比。3.11 汽机 总 耗热量 the heat of total turbine steam consumption 统计期 内汽 轮机 为满 足发 电、供 热而 耗用 蒸汽 所消 耗的热 量，不包 括减 温减 压器供 热耗 用蒸 汽所 消耗的热量。3.12 供热比 heat supply ratio 统计期 内供 热量 与汽 机总 耗热量 之比。3.13 综合供 热煤 耗 the total standard coal consumption per unit product of heat supply 机组供 热煤 耗与 供热 电耗 折算的 标煤 量之 和。3.14 发电厂 用电 率 auxiliary power consumption rate of power generation 统计期 内用 于发 电的 电能 消耗率。3.15 单位供 热厂 用电 耗 auxiliary power consumption of unit heat supply DB33/642 2019 3 统计期 内用 于供 热的 单位 供热电 能消 耗量。3.16 总标准 煤耗 量 total standard coal consumption 统计期 内用 于发 电和 供热 的标准 煤消 耗量，该 标准 煤消耗 量为 进入 锅炉 的所 有燃料 折成 标准 煤之 和。3.17 发电标 准煤 耗量 standard coal consumption of power generation 统计期 内用 于发 电的 标准 煤消耗 量。3.18 单位发 电标 准煤 耗 standard coal consumption of unit power generation 统计期 内用 于发 电的 单位 发电标 准煤 消耗 量。3.19 达标排 放 meet the emission standard 燃煤 热电 联产 机组 烟 气中烟 尘、二氧 化硫、氮 氧化物、汞 及其 化合 物的 排放浓 度，以及 烟气 黑度 满足GB 13223 及 地方 标准 排放 要求。3.20 超低排 放 ultra low emission 在基准 氧含 量6%条件 下，燃煤热 电联 产机 组标 态干 烟气中 烟尘、二 氧化 硫、氮氧化 物排 放浓 度分 别不 高于5mg/m3、35mg/m3、50mg/m3。3.21 燃煤折 标方 法 the method of converting coal into standard coal 统计期 内对 每批 次燃 煤采 用加权 平均 的方 法按 实 折 标，燃 煤发 热量 测定 方法 按GB/T 213 执行；4 能 效、能耗 限额 4.1 能效、能 耗限 额等 级 热电联 产能 效、能耗 限额 等级见 表1。表1 热 电联 产能 效、能耗 限额等 级 项目 单位 1级 2级 3级 综合热 效率%80 75 65 单位供 热标 煤耗 kgce/GJ 39.6 40.5 41.1 单位供 电标 煤耗 gce/kW h 190 250 295 DB33/642 2019 4 4.2 能效、能 耗限 定值 统计期 内对 适用 本标 准第 一条之 规定 的企 业或 机组 能效、能耗 限定 值 应 符合 表1 中 能效、能 耗限 额等 级的3级 要求。4.3 能效、能 耗准 入 值 新建或 改 扩 建的 燃煤 热电 联产机 组能 效、能耗 准入 值应符 合表1 中 能效、能 耗限额 等级 的2 级要 求。4.4 能效、能 耗先 进值 统计期 内为 鼓励 所有 热电 企业管 理与 技术 进步 而设 置的先进 值 应符 合表1 中 能效、能耗 限额 等级 的1 级要求。5 计 算方 法 5.1 综合 热效 率 综合热 效率 按式（1）计 算：%1003.2936BW Qg.(1)式中:综 合热 效率，单 位为 百分数（%）；Q 供 热量，单 位为 吉 焦（GJ）；Wg 供电量，单 位为 万 千瓦时（104kW h)；B 总 标准 煤量，单位 为 吨标准 煤（tce）。5.2 热电 比 热电比 按式（2）计 算：.(2)式中：R 热 电比，单 位为 百 分数（%）；Q 供 热量，单 位为 吉 焦（GJ）；Wg 供电量，单 位为 千 瓦时（kWh)。5.3 统合 供热 标准 煤耗 统合 供 热标 准煤 耗按 式（3）计算：%100)10001000(d r rrb eQBb.(3)式中：%1003600106gWQR DB33/642 2019 5 br 综 合供 热 标 准煤 耗，单位 为 千 克每 吉焦（kg/GJ）；Br 供 热标 准煤 耗 量，单位为 吨（t）；Q 供 热量，单 位为 吉 焦（GJ）；er 单位 供热 厂 用电 耗，单位 为 千 瓦时 每 吉 焦（kW h/GJ）；bd 单位 发电 标准 煤耗，单位 为 克 每千 瓦时（g/kW h）。5.4 单位 供电 标准 煤耗 单位供 电标 准煤 耗按 式（4）计算：.(4)式中：bg 单位 供电 标准 煤耗，单位 为克 标准 煤每千 瓦 时（gce/kW h）；bf 发电 标准 煤耗，单 位为克 标准 煤 每 千瓦 时（gce/kW h）；Lfcy 发电 厂用 电率，单 位为百 分数（%）。5.5 发电 量 发电量 按式（5）计 算：H P H P Wgniyi i f 1.(5)式中：Wf发电 量，单位 为千 瓦时（kWh）；Pi 第i 个工 况下 机组 发 电功率，单 位为 千瓦（kW）；Hyi 第i 个工 况下 机组 运行小 时数，单 位为 小时（h）；Pg 机组 额定 发电 功率，单位 为千 瓦（kW）；H 机 组发 电利 用小 时 数，单 位为 小时（h）。5.6 供电 量 供电量 按式（6）计 算：cy f gW W W.(6)式中：Wg 供电量，单 位为 千 瓦时（kWh)；Wf发电 量，单位 为千 瓦时（kWh）；Wcy 总厂 用电 量，单位 为千瓦 时（kWh）。5.7 总厂 用电 量 总厂用 电量 按式（7）计 算：%1001fcyfgLbbwgnircyi fcyi wg rcy fcy cyW W W W W W W 1)(DB33/642 2019 6.(7)式中：Wcy 总厂 用电 量，单位 为千瓦 时（kWh）；Wfcy发电 厂用 电量，单 位为千 瓦时（kW h）；Wrcy供 热厂 用电 量，单 位为千 瓦时（kW h）；Wwg外购电 量，单位 为 千瓦时（kW h）；Wfcyi第i 个工 况下 机组 用于 发 电的 厂用 电量，单 位为千 瓦时（kW h）；Wrcyi 第i 个 工况 才机 组 用于 供 热的 厂用 电量，单 位为千 瓦时（kW h）。5.8 发电 厂用 电量 发电厂 用电 量按 式（8）计 算：fcy rcy f rcy cy fcyL W W W W W)(.(8)式中：Wfcy发电 厂用 电 量，单 位为 千 瓦时（kW h）；Wcy 总厂 用电 量，单位 为千瓦 时（kWh）；Wrcy供 热厂 用电 量，单 位为千 瓦时（kW h）；Wf发电 量，单位 为千 瓦时（kWh）；Lfcy 发电 厂用 电率，单 位为百 分数（%）。5.9 供热 厂用 电量 供热厂 用电 量按 式（9）计 算：r fcy cy rcye Q W W W.(9)式中：Wrcy供 热厂 用电 量，单 位为千 瓦时（kW h）；Wcy 总厂 用电 量，单位 为千瓦 时（kWh）；Wfcy发电 厂用 电量，单 位为千 瓦时（kW h）；Q 供 热量，单 位为 吉 焦（GJ）；re 单 位供 热厂 用电 耗，单位为 千瓦 时每 吉焦（kW h/GJ）。5.10 其它 厂用 电量 其它厂 用电 量按 式（10）计算：rcy fcy cy wcyW W W W.(10)式中：Wwcy 其它 厂用 电量，单位为 千瓦 时（kW h）；Wcy 总厂 用电 量，单位 为千瓦 时（kWh）；Wfcy发电 厂用 电量，单 位为千 瓦时（kW h）；DB33/642 2019 7 Wrcy供 热厂 用电 量，单 位为千 瓦时（kW h）。5.11 锅炉 总产 汽量 的热 量 锅炉总 产汽 量的 热量 按式（11）计算：nizr i zr i zr i gs i i i hi i G i i G Q1.(11)式中：hQ 锅 炉总 产汽 量的 热量，单位 为吉 焦（GJ）；iG 第i 台锅炉 的 出口 蒸汽 质量，单位 为千 克（kg）；ii 第i 台锅 炉的 出口 蒸汽 焓，单 位为 千焦 每千 克（kJ/kg）；gs ii.第i 台锅 炉所 对应 的给 水焓，单位 为千 焦每 千克（kJ/kg）；zr iG.第i 台锅 炉的 再热 蒸汽 质量，单位 为千 克（kg）；zr ii.第i 台锅 炉的 再热 蒸汽 出口焓，单 位为 千焦 每千 克（kJ/kg）；zr ii.第i 台锅 炉的 再热 蒸汽 进口焓，单 位 为 千焦 每千 克（kJ/kg）。5.12 供热 量 供热量 按式（12）计 算：n nigri gri iH Q Q Q1 i 1)(.(12)式中：Q 供 热量，单 位为 吉 焦（GJ）；Qi 第i 个 工况 下机 组供 热量，单位 为吉 焦（GJ）；Qgri 第i 个 工况 下机 组 单位时 间供 热量，单 位为 吉焦每 小时（GJ/h）；Hgri 第i 个 工况 下机 组 供热小 时数，单 位为 小时（h）。机组单 位时 间供 热量 按式（1315）计算：jg zg grQ Q Q.(13)610)()()(k k j j i i zgh D h D h D Q.(14)610)()()(rwrwk rwk rhs rhs rgs rgsjgh D h D h DQ.(15)式中：grQ 机 组单 位时 间供 热量，单位 为吉 焦每 小时（GJ/h）；zgQ 机 组单 位时 间直 接供 热量，单位 为吉 焦每 小时（GJ/h）；jgQ 机 组单 位时 间间 接供 热量，单位 为吉 焦每 小时（GJ/h）；Di 机 组单 位时 间供 热（水）量，单位 为千 克每 小时（kg/h）；DB33/642 2019 8 hi 机组 供汽（水）焓值，单位 为千 焦每 千克（kJ/kg）；Dj 单 位时 间回 水量，单位为 千克 每小 时（kg/h）；hj 回水 焓值，单位 为千 焦每千 克（kJ/kg）；Dk 单 位时 间内 用于 供 热的补 水量，单 位为 千克 每小时（kg/h）；hk 用于 供 热 的补 水焓 值，单 位为 千焦 每千 克（kJ/kg）；Drgs 机组 热网 循环 水供 水量，单位 为千 克每 小时（kg/h）；hrgs 机 组热 网循 环水 供 水焓值，单 位为 千焦 每千 克（kJ/kg）；Drhs 机组 热网 循环 水回 水量，单位 为千 克每 小时（kg/h）；hrhs 机 组热 网循 环水 回 水焓值，单 位为 千焦 每千 克（kJ/kg）；Drwk机组 热网 循环 水 补充水 量，单位 为千 克每 小时（kg/h）；hrwk 机组热 网循 环水 补 充水焓 值，单位 为千 焦每 千克（kJ/kg）；rw 热网 加 热器 效率，单 位为百 分数（%）。5.13 供热 比 供热比 按式（16）计 算：brQQ.(16)式中：r 供热 比；Q 供 热量，单 位为 吉 焦（GJ）；Qb 汽 轮机 总耗 热量，单位为 吉焦（GJ）。5.14 发电 厂用 电率 发电厂 用电 率按 式（17）计算：%100 rcy ffcyfcyW WWL.(17)第i 个 工况 下机 组发 电厂 用 电率按 式（18）计算：%100cos 1 ceiav ri coZWi cifcyPS SL.(18)式中：Lfcy 发电 厂用 电率，单 位为百 分数（%）；Wf 发电 量，单位 为千 瓦时（kWh）；Wfcy发电 厂用 电量，单 位为千 瓦时（kW h）；Wrcy供 热厂 用电 量，单 位为千 瓦时（kW h）；Sci 第i 个工 况下 机组 厂 用电计 算负 荷，单位 为千 伏安（kV A）；ScoZWi第i 个工 况下 机组 用于热 网 的 厂用 电计 算负 荷，单 位为 千伏 安（kV A）；DB33/642 2019 9 ri 第i 个 工况 下机 组供 热比；cos av 电动 机运 行时 的平均 功率 因数，可 取0.8；Pcei 第i 个 工况 下机 组的 发电功 率，单位 为千 瓦（kW）。5.15 单位 供热 厂用 电耗 单位供 热厂 用电 耗按 式（19）计 算：%100 QWercyr.(19)式中：re 单 位供 热厂 用电 耗，单位为 千瓦 时每 吉焦（kW h/GJ）；Wrcy供 热厂 用 电 量，单 位为千 瓦时（kW h）；Q 供 热量，单 位为 吉 焦（GJ）。第i 个 工况 下机 组单 位供 热 电耗按 式（20）计算：griav coZWi ri coZWi ciriQS S Se cos.(20)式中：rie 第i 个工 况下 机组 单位 供热厂 用电 耗，单位 为千 瓦时每 吉焦（kW h/GJ）；Sci 第i 个工 况下 机组 厂 用电计 算负 荷，单位 为千 伏安（kV A）；ScoZWi第i 个工 况下 机组 用于热 网的 厂 用 电计 算负 荷，单 位为 千伏 安（kV A）；ri 第i 个 工况 下机 组供 热比；cos av 电动 机运 行时 的平均 功率 因数，可 取0.8；Qgri 第i 个 工况 下机 组 单位时 间供 热量，单 位为 吉焦每 小时（GJ/h）；5.16 总标 准煤 耗量 总标准 煤耗 量按 式（21）计算：gl gdDWf fQQb WB/10001000.(21)式中：B 总 标准 煤耗量，单 位 为千克 标准 煤（kgce）；Wf 发电 量，单位 为千 瓦时（kWh）；bf 发电 标准 煤 耗，单 位为克 标准 煤 每 千瓦 时（gce/kW h）；Q 供 热量，单 位为 吉 焦（GJ）；gl 锅 炉热 效率，单 位为 百分数（%）；gd 管道 热 效率，单 位为 百分数（%）；Q DW 标准 煤低 位发 热量，29.3076 兆焦 每千 克标 准 煤（MJ/kgce）。DB33/642 2019 10 5.17 供热 标准 煤耗 量 供热标 准煤 耗量 按式（22）计算：r f rB B B B.(22)式中：Br 供热 标准 煤耗 量，单位为 千克 标准 煤（kgce）；B 总 标准 煤耗量，单 位 为千克 标准 煤（kgce）；Bf 发电 标准 煤耗 量，单位为 千克 标准 煤（kgce）；r 供热 比。5.18 发电 标准 煤耗 量 发电标 准煤 耗量 按式（23）计算：)1(r r fB B B B.(23)式中：Bf 发电 标准 煤耗 量，单位为 千克 标准 煤（kgce）；B 总 标准 煤耗量，单 位 为千克 标准 煤（kgce）；Br 供热 标准 煤 耗量，单位为 千克 标准 煤（kgce）；r 供热 比。5.19 单位 发电 标准 煤耗 单位发 电标 准煤 耗按 式（24）计 算：fnifi fifWW bb1)(.(24)第i 个 工况 下机 组发 电标 准 煤耗按 式（25）计算：gdi gli DWifiQqb.(25)式中：bf 发电 标准 煤耗，单 位为克 标准 煤 每 千瓦 时（gce/kW h）；Wf 发电 量，单位 为千 瓦时（kWh）；Wfi第i 个 工况 下机 组的 发电量，单 位为 千瓦 时（kW h）；bfi 第i 个 工况 下机 组的 发电标 准煤 耗，单位 为克 标准煤 每千 瓦时（gce/kW h）；qi 第i 个工 况下 汽轮 机 的发电 机组 的热 耗率，单 位为千 焦每 千瓦 时（kJ/kW h）；Q DW 标准 煤低 位发 热量，29.3076 兆焦 每千 克标 准 煤（MJ/kgce）；gli 第i 个工 况下 的 锅 炉热 效率，单位 为百 分数（%）；DB33/642 2019 11 gdi 第i 个工 况下 的管道 热 效率，单位 为百 分数（%）。5.20 燃煤、助 燃燃 料折 标系数 5.20.1 燃 煤折 标系 数 燃煤折 标系 数按 式（26）计算：tpp DWtpar net p pB QQ B11.1.(26)式中：1 燃 煤折 标系 数；Bp 第p 批次 燃煤 总质 量，单位 为千 克标 准煤（kgce）；Q.ar 第p 批次 燃煤 的 低位发 热量，单 位为 千焦 每千克（kJ/kg）；Q DW 标准 煤低 位发 热量，29.3076 兆焦 每千 克标 准 煤（MJ/kg）。5.20.2 助 燃燃 料折 标系 数 5.20.2.1 助燃 油折 标系 数 2=1.4571。5.20.2.2 助燃 天然 气折 标 系数 3=1.2113。
