沈阳市行业用水定额 第二部分 火力发电行业用水定额DB2101／T 0012.2—2019.pdf

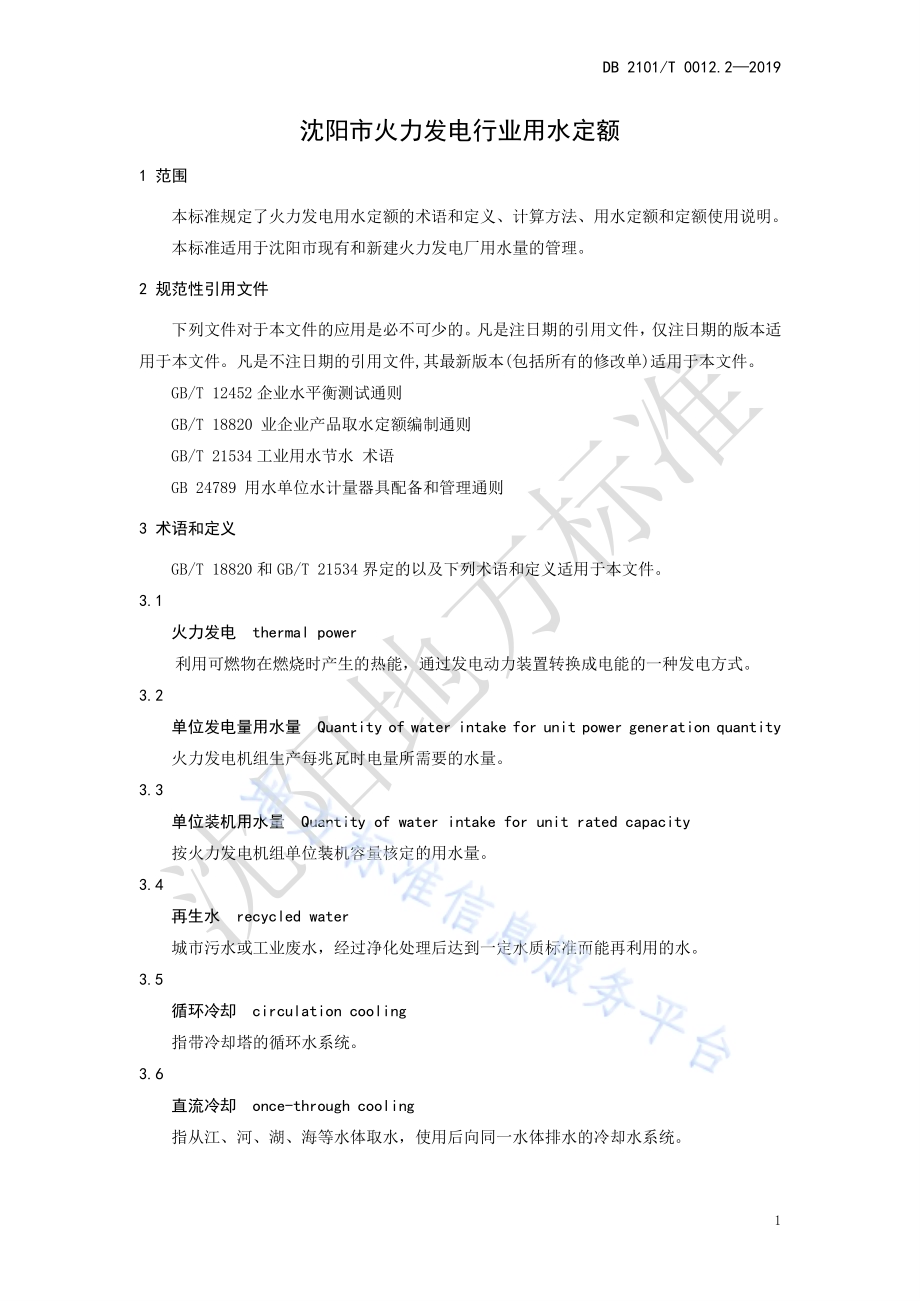

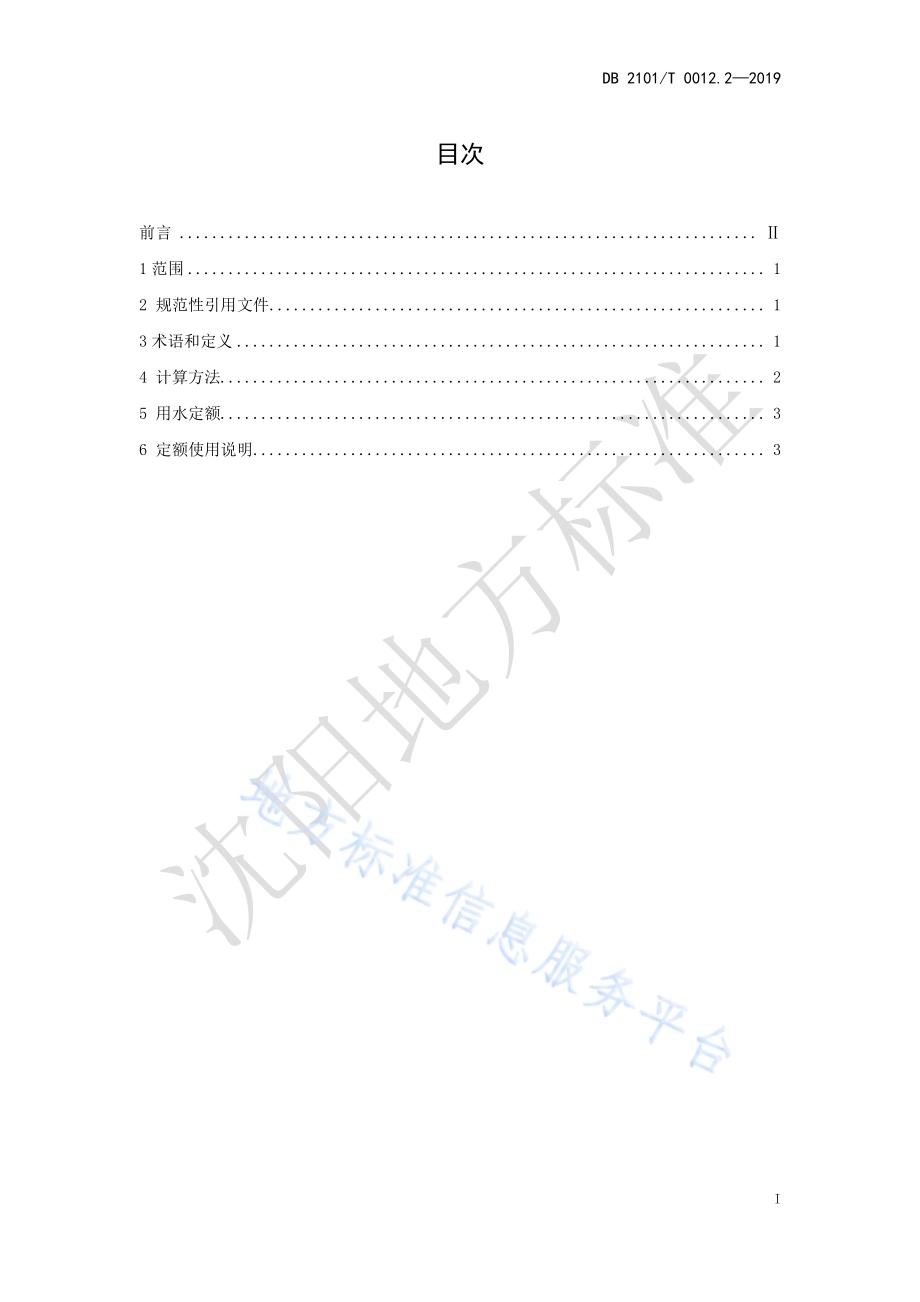

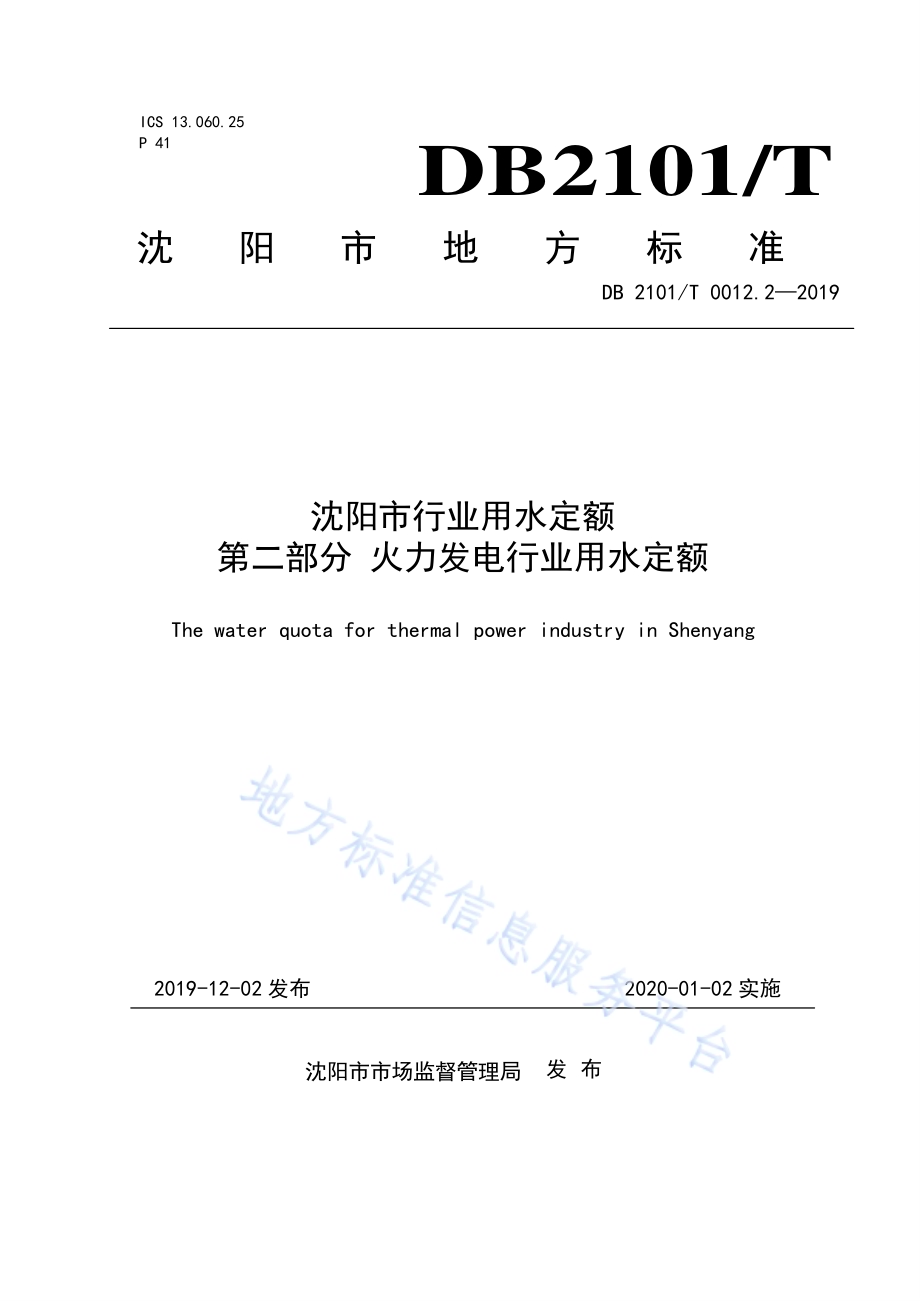

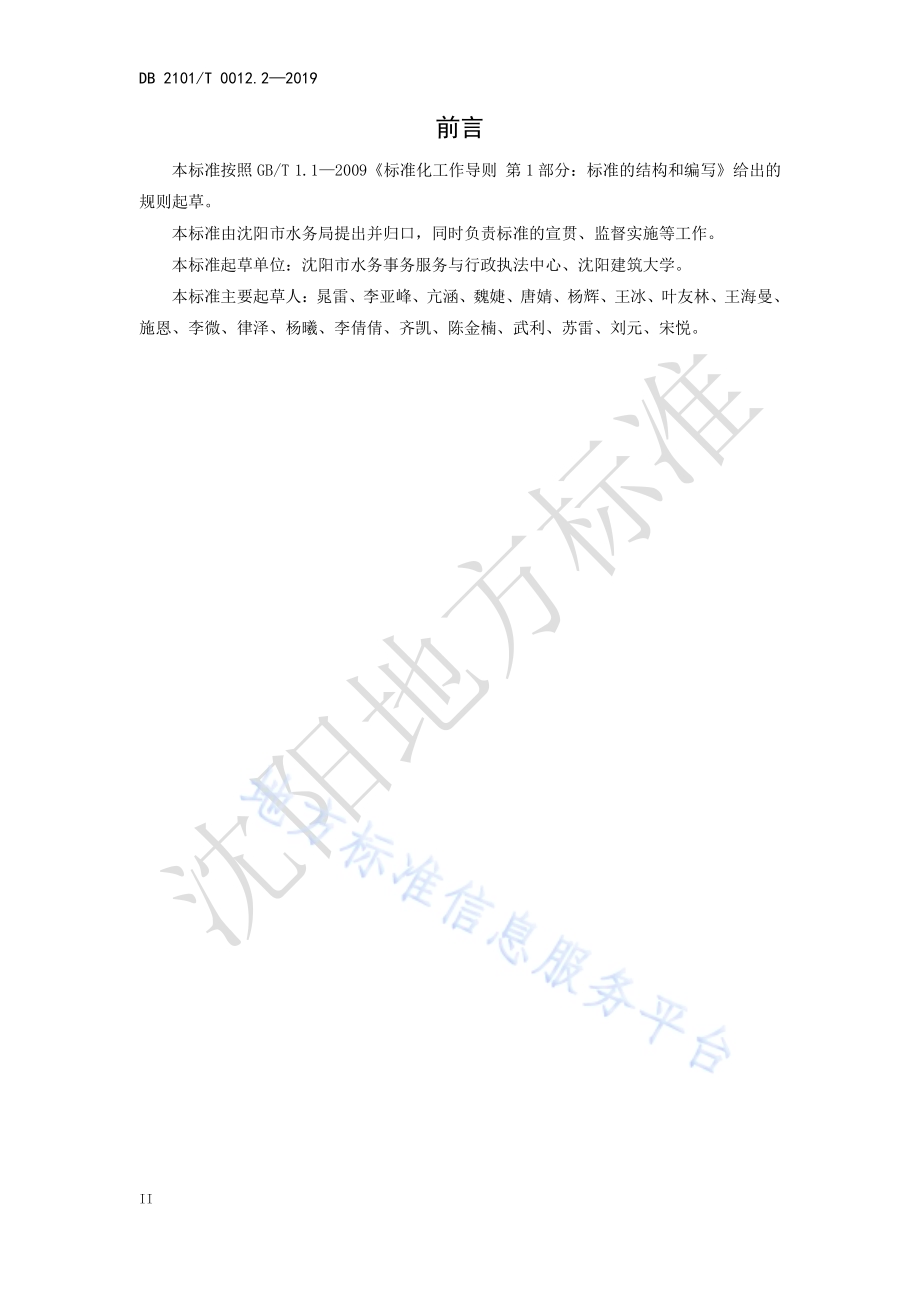

2019-12-02 发布 2020-01-02 实施 沈阳市市 场监督 管 理局 发布 ICS 13.060.25 P 41 DB2101/T 沈 阳 市 地 方 标 准 DB 2101/T 0012.2 2019 沈 阳市行 业用 水定额 第 二部分 火力 发电行 业用 水 定额 The water quota for thermal power industry in Shenyang DB 2101/T 0012.2 2019 I 目 次 前言.1范围.1 2 规范性引用文件.1 3术语和定义.1 4 计算方法.2 5 用水定额.3 6 定额使用说明.3 DB 2101/T 0012.2 2019 II 前言 本标准按照 GB/T 1.12009标准化工作导则 第1部分：标准的结构和编写给出的规则起草。本标准由沈阳市水务局提出并归口，同时负责标准的宣贯、监督实施等工作。本标准起草单位：沈阳市水务事务服务与行政执法中心、沈阳建筑大学。本标准主要起草人：晁雷、李亚峰、亢涵、魏婕、唐婧、杨辉、王冰、叶友林、王海曼、施恩、李微、律泽、杨曦、李倩倩、齐凯、陈金楠、武利、苏雷、刘元、宋悦。DB 2101/T 0012.2 2019 1 沈 阳市 火 力发电 行 业用水 定额 1 范围 本标准规定了火力发电用水定额的术语和定义、计算方法、用水定额和定额使用说明。本标准适用于沈阳市现有和新建火力发电厂用水量的管理。2 规范 性引 用文 件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T 12452企业水平衡测试通则 GB/T 18820 业企业产品取水定额编制通则 GB/T 21534工业用水节水 术语 GB 24789 用水单位水计量器具配备和管理通则 3 术语 和定 义 GB/T 18820和 GB/T 21534界定的以及下列术语和定义适用于本文件。3.1 火力发 电 thermal power 利用可燃物在燃烧时产生的热能，通过发电动力装置转换成电能的一种发电方式。3.2 单位发 电量 用水 量 Quantity of water intake for unit power generation quantity 火力发电机组生产每兆瓦时电量所需要的水量。3.3 单位装 机用 水量 Quantity of water intake for unit rated capacity 按火力发电机组单位装机容量核定的用水量。3.4 再生水 recycled water 城市污水或工业废水，经过净化处理后达到一定水质标准而能再利用的水。3.5 循环冷 却 circulation cooling 指带冷却塔的循环水系统。3.6 直流冷 却 once-through cooling 指从江、河、湖、海等水体取水，使用后向同一水体排水的冷却水系统。DB 2101/T 0012.2 2019 2 3.7 空气冷 却 air cooling 指利用自然空气直接或间接冷却的干式冷却系统。3.8 新建企 业 new power-plant 本标准实施之日起，通过水资源论证的火力发电企业。4 计 算方 法 4.1 一 般规 定 4.1.1 用水 量范 围 用水量范围是指企业从各种水资源提取的水量，包括取自地表水（以净水厂供水计量）、地下水、城镇供水、从市场购得的其他水（或水的产品，如蒸汽、热水、地热水等）等常规水的水量，以及取自城市再生水、煤矿疏干水等非常规水的水量。采用直流冷却系统的企业用水量不包括从江、河、湖等水体取水用于凝汽器及其他换热器开式冷却并排回原水体的水量；企业从直流冷却水（不包括海水）系统中取水用做其他用途，则该部分应计入企业取水范围。4.1.2 用水 供给 范围 火力发电用水量主要用于生产用水、辅助生产（包括机修、运输、空压站等）用水和附属生产（包括厂区办公楼、绿化、浴室、食堂、厕所等）用水。4.1.3 各种 水量 的计 量 用水量、外购水量、外供水量以火力发电厂一级计量表的水量计算。4.2 单 位发 电量 用水 量 单位发电量用水量按式（4-1）计算：QVViui（4-1）式中 Vui单位发电量用水量，m3/（MWh，也可用kg/（kWh）；Vi在一定计量时间内，生产过程中用水量总和，m3；Q 在一定计量时间内的发电量，MWh。4.3 装 机用 水量 单位装机用水量按式（4-2）计算：NVVhc（4-2）式中 Vc单位装机用水量，m3/sGW；Vh夏季纯凝工况（频率为 10%的日平均气象条件下）机组满负荷运行的单位时间取水量，m3/s；DB 2101/T 0012.2 2019 3 N装机容量，GW。5 用 水定 额 5.1 单 位发 电量 用水 定额 统计期内，单位发电量用水量定额指标见表 5-1。表 5-1 单 位发 电量 用水 量定额 指标 单位：3/（MW h）机组冷却形式 单机容量 300MW 单机容量 300 MW 级 单机容量 600 MW 级 单机容量 1000 MW 级 循环冷却 3.20 2.70 2.35 2.10 直流冷却 0.78 0.54 0.45 0.42 空气冷却 0.90 0.62 0.52 0.45 注 1：单机容量 300MW 级包括：300MW单机容量500 MW 的机组；单机容量 600MW 级包括：500MW单机容量1000 MW 的机组；单机容量 1000MW 级包括：单机容量1000 MW 的机组。注 2：热电联产电厂取水量应增加对外供汽、供热不能回收而增加的取水量（含自用水量）；注 3：配备湿法脱硫系统且采用直流冷却或空气冷却的电厂，当脱硫系统采用新鲜水为工艺水时，可按实际用水量增加脱硫系统所需的水量；注 4：当采用再生水、矿井水等非常规水源及水质较差的常规水源，用水量可根据实际水质情况适当增加，但不能超过 10%；5.2 单 位装 机用 水量 定额 新建企业，按单位装机用水量定额计算水量，单位装机用水量定额指标见表5-2。表5-2 单 位装 机用 水量 定额指 标 单位：3/（sG W）机组冷却形式 单机容量 300MW 单机容量 300 MW 级 单机容量 600 MW 级 单机容量 1000MW 级及 循环冷却 0.88 0.77 0.75 0.70 直流冷却 0.18 0.12 0.11 0.095 空气冷却 0.22 0.15 0.12 0.11 6 定 额使 用说 明 6.1 用水量定额指标为最高允许值，在实际应用中用水量应不大于定额指标值。6.2 火力发电企业生产时使用“单位发电量用水量定额”，设计火力发电企业时使用“装机用水量定额”。6.3 火力发电企业用水计量器具配置和管理应符合GB 24789的要求。6.4 用水定额管理中，水平衡测试应符合GB/T 12452的要求。
