食用菌自动装袋机通用技术要求DB13／T 2576-2017.pdf

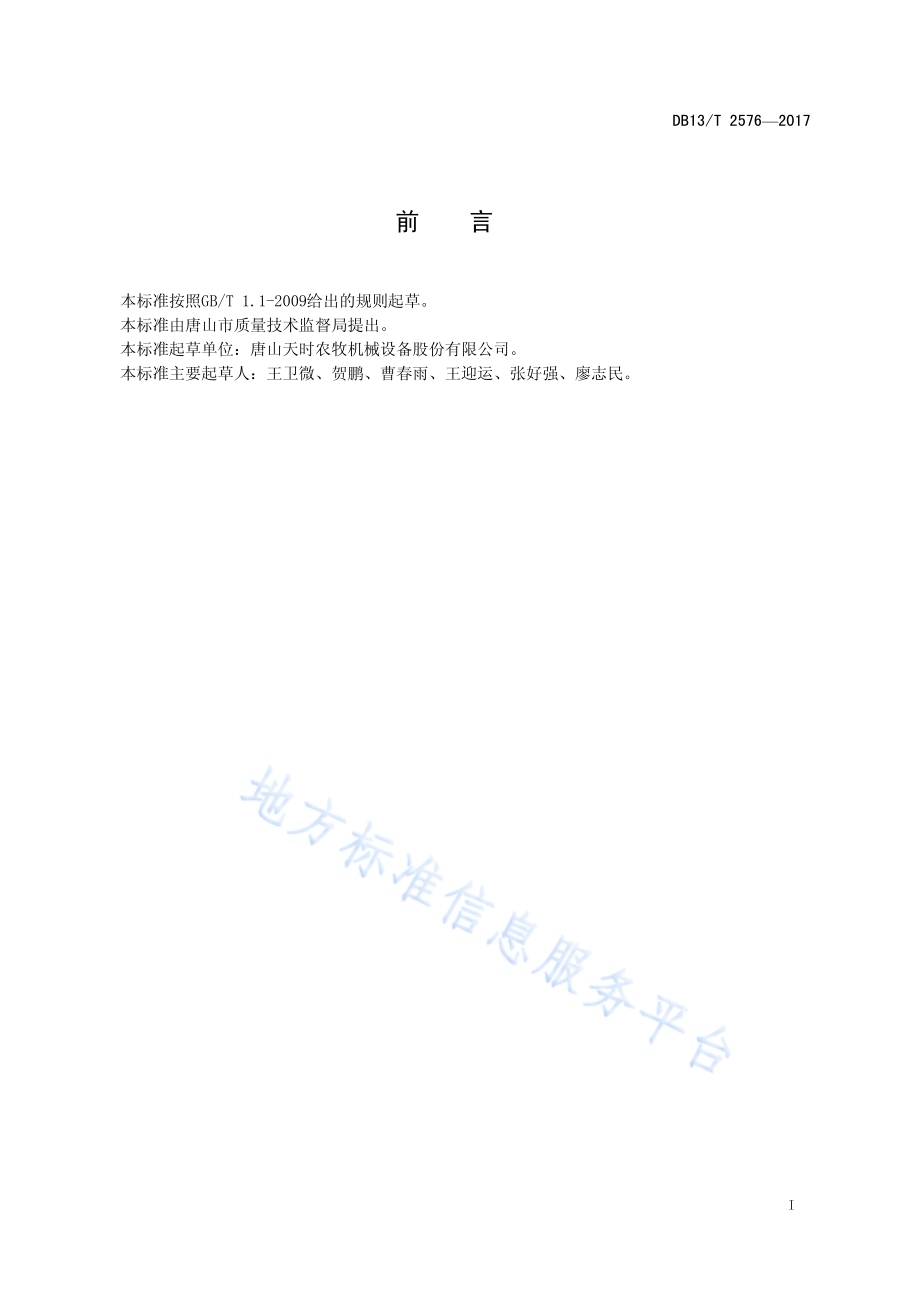

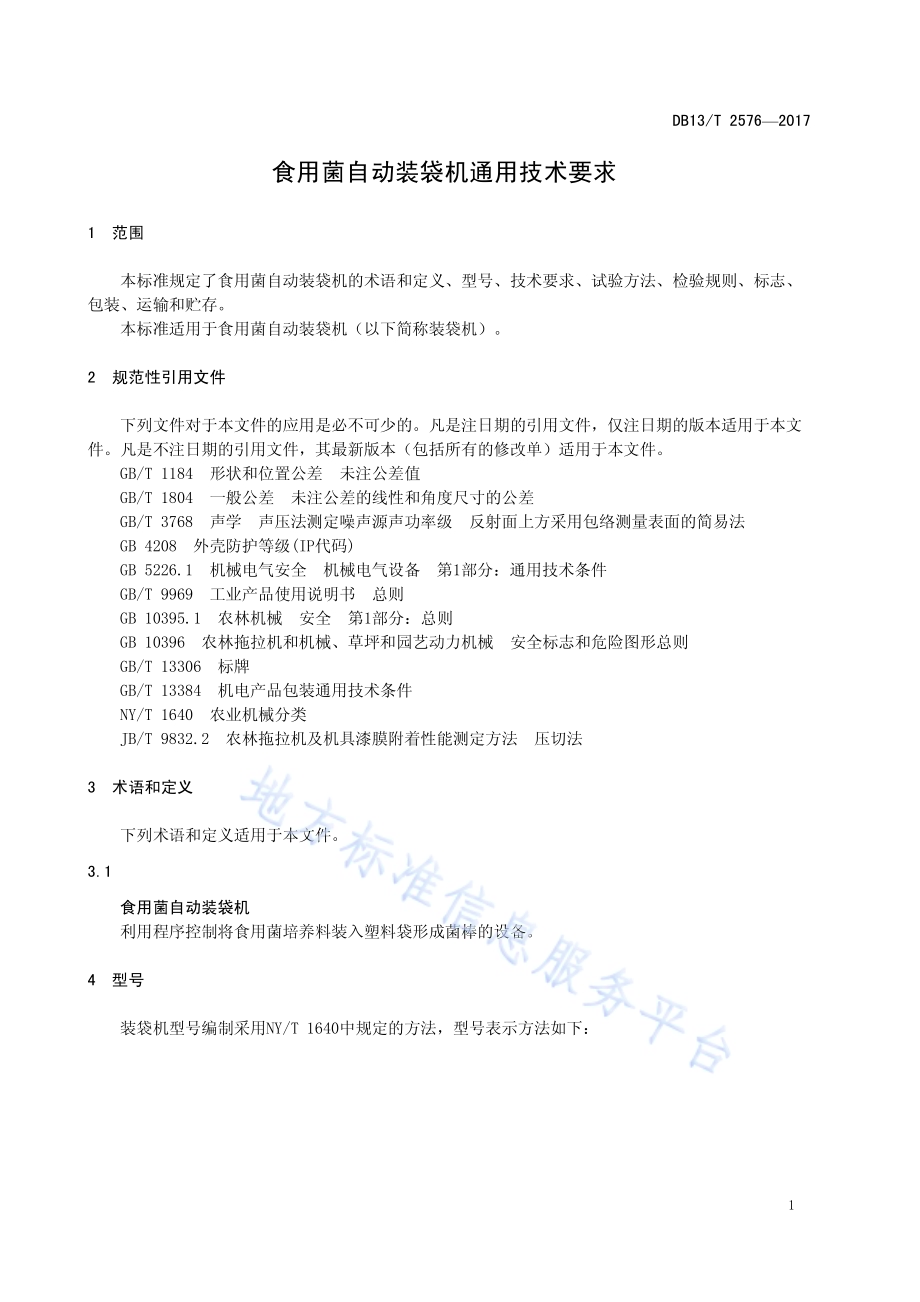

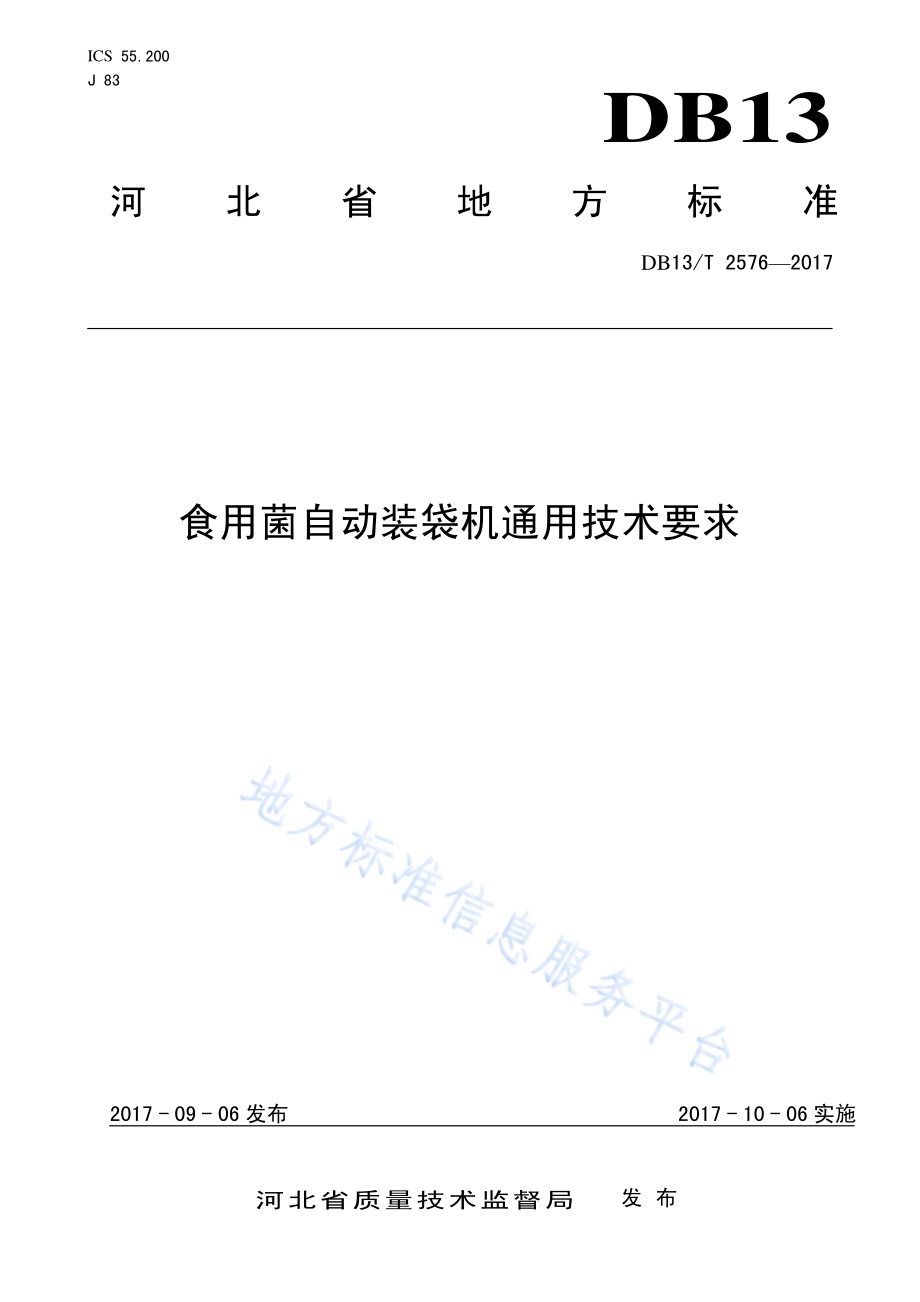

ICS 55.200 J 83 DB13 河北省地方标准 DB13/T 2576 2017 食用菌自 动装袋机 通用技术 要求 2017-09-06 发布 2017-10-06 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 25762017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由 唐 山市 质量 技术 监督局 提出。本标准 起草 单位：唐 山天 时农牧 机械 设备 股份 有限 公司。本标准 主要 起草 人：王卫 微、贺 鹏、曹春 雨、王迎 运、张 好强、廖 志民。DB13/T 25762017 1 食用菌自 动装袋 机通用技 术要求 1 范围 本标准 规定 了食 用菌 自动 装袋机 的术 语和 定义、型 号、技 术要 求、试验 方法、检验 规则、标 志、包装、运输 和贮 存。本标准 适用 于食 用菌 自动 装袋机（以 下简 称装 袋机）。2 规范性 引用 文件 下列文 件 对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 1184 形 状和 位置 公 差 未 注公 差值 GB/T 1804 一 般公 差 未 注公差 的线 性和 角度 尺寸 的公差 GB/T 3768 声学 声压 法 测定噪 声源 声功 率级 反 射面上 方采 用包 络测 量表 面的简 易法 GB 4208 外壳 防护 等级(IP 代码)GB 5226.1 机 械电 气安 全 机械 电气 设备 第1部 分：通用 技术 条件 GB/T 9969 工 业产 品使 用 说明书 总则 GB 10395.1 农 林机 械 安全 第1 部分：总 则 GB 10396 农林 拖拉 机和 机械、草坪 和园 艺动 力机 械 安 全标 志和 危险 图形 总则 GB/T 13306 标牌 GB/T 13384 机 电产 品 包 装通用 技术 条件 NY/T 1640 农业 机 械分 类 JB/T 9832.2 农林 拖拉 机 及机具 漆膜 附着 性能 测定 方法 压切 法 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 食用菌 自动 装袋 机 利用程 序控制 将 食用 菌培 养料装 入塑 料袋 形成 菌棒 的设备。4 型号 装袋机 型号 编制 采用NY/T 1640 中 规定 的方 法，型号 表示方 法如 下：DB13/T 2576 2017 2 示例：13Z-1000CHL，指额定生 产率为1000 袋/h，且附带触摸 屏 操作和红外防护功能 的立式食用菌自动装袋机。5 技术要 求 5.1 使用环 境条 件 5.1.1 运行环 境温 度范 围 为 040。5.1.2 正常运 行湿 度应 95。5.1.3 电源电 压：AC380V 或AC220V。5.1.4 电源频 率：50Hz 1H z。5.2 一般要 求 5.2.1 装袋机 应符 合本 标准 的要 求，并 按照 经规 定程 序批 准的图 样和 技术 文件 制造。5.2.2 装袋机 使用 的原 材料 及外 协件、外 购件 应符 合相 关 标准的 规定，外协 件 经 检 验合格，外购 件 须有合格 证方 可装 配。5.2.3 图样中 未注 公差 的尺 寸的 极限偏 差 按 GB/T 1804 的 规定。其中，机械 加工 表 面应符 合 m 级的 规定，非 机械 加工 表面 应符 合 c 级 的规 定。5.2.4 图样中 未注 的形 状和 位置 公差 按 GB/T 1184 中 K 级。5.2.5 焊接件 焊接 处应 焊接 牢固，无堆 焊、假焊 等焊 接缺 陷，外 露焊 缝 应 平直 均匀。5.3 外观要 求 5.3.1 装袋机 表面 应无 图样 规定 以外的 凸起、凹 陷等 缺陷。5.3.2 文字说 明、标记、图 案等 应清晰 规范。5.3.3 机加工 表面 应无 擦伤、毛 刺和锈 蚀。5.3.4 钣金件 不得 有裂 纹、折皱 和凹凸 现象。5.4 涂装要求 装袋机 所有 外露 部分 应涂 漆，涂 漆层 均匀、完 整，外观应 清洁，涂 漆漆 膜厚 度不低 于45um，漆膜附着性 能应 不低 于JB/T 9832.2 规 定的 级 要求。5.5 运转要求 13Z-L 立 式装 袋机；W 卧式 装袋 机 H 具备 红外 防护 功 能；若 无则 不标 C 具备 触摸 屏 操 作功 能；若无则 不标 额定生 产率（袋/h）食用菌 自动 装袋 机 DB13/T 25762017 3 5.5.1 装袋机 组装 后应 进行 电控 运行调 试，控制 系统 及各 电器元 件应 工作 正常。5.5.2 各 调整 机构、操 纵装 置、联锁保 护装 置应 灵活 可靠，不得 有卡阻 现象。5.5.3 连接件、紧 固件 应结 合牢 固，无 松动 现象。5.5.4 润滑系 统应 无渗 漏油 现象。5.6 电气控 制系统 要求 5.6.1 装袋 机 电气 系统 应符 合 GB 5226.1 的 规定。5.6.2 装袋机 仪表 箱外 壳防 护等 级应不 低 于IP55。5.6.3 控制 系 统应 具备 装袋 参数 设定、计数 和调 整功 能。5.6.4 红外监 测系 统应 能保 证性 能稳定，工 作可 靠。5.6.5 触摸屏 应显 示清 晰，反应 灵敏。5.7 主要 性 能要 求 5.7.1 生产率 装袋机 生产 率应 达到 产品 额定生 产率 要求。5.7.2 破损率 食用菌 装袋 后，成形 袋 破 损率 不 得超 过0.2%。5.8 噪声要 求 装袋机 正常 工作 时的 噪声（声压 级）应不 大于89dB(A)。5.9 可靠性 装袋机 在正 常作 业下，保证 装10000 袋无 故障。5.10 安全要 求 5.10.1 装袋机 皮带 轮等 外露 回转 部件，应设有 安 全保 护装 置，并 符 合 GB 10395.1 的 规定要 求。5.10.2 入料口、传 动皮 带等 对操 作者可 能造 成危 害的 部位，应设有 操 作安 全 警 示标 志，安 全警示标志应符合 GB 10396 的规 定 要求，并在 产品 使用 说明 书中重 现。6 试验方 法 6.1 焊接 质 量检 验 采用目 测进 行检 验。6.2 外观检 验 采用目 测手 感法 进行 检验。DB13/T 2576 2017 4 6.3 涂装检验 涂漆表 面质 量 按 目测 手感 法进行 检验；漆 膜 厚 度用 涂层厚 度测 量仪 进行 检测，在重要 涂漆 部位进行三次 检测，取 其平 均值；漆膜 附着 性能 按JB/T 9832.2 的 有关 规定 进行 检验。6.4 空运转 检验 空运转 试验 按5.5、5.6.3、5.6.4、5.6.5 的要 求 用 目测手 感法 进行 检验，试 验时间 不低 于1h。6.5 电气控 制系统 检验 电气系 统按GB 5226.1 的 有 关规定 进行 检验，仪 表箱 外壳防 护按GB 4208 的有 关 规定进 行检 验。6.6 主要性 能检验 6.6.1 生产率 检验 装袋机 工作 正常 后，通过 计量装 袋100 袋 所需 时间 的 方式来 计算 装袋 机 的 生产 率。6.6.2 破损率 检验 在可靠 性检 验中，通过 记 录成形 袋破 损数 量 来 计算 破损率。6.7 噪声检 验 在设备 正常 作业 条件 下，按GB/T 3768 的 规定 采用 的 声级计 测定 产品 的运 转噪 声。测 量表面 选 用各边与基 准体 对应 平面 的矩 形平面 六面 体表 面，测量 距离1m，传 声器 位置 参照GB/T 3768附录C 中图C4，前、后、左、右 四个 方向 上分别 测量，取 其算 术 平 均值。6.8 可靠性 检验 在 正常 作业 条件 下，装袋 数量为10000 袋，记 录装 袋 机 出现 故障 情况。6.9 安全检验 6.9.1 安全保 护装 置检 验 按GB 10395.1 的 有关 规定 进行检验。6.9.2 安全警 示标 志检 验 目测检 查对 操作 者可 能造 成危害 的部 位是 否有 安全 警示标 志，按5.10.2 的规 定进行 检验。7 检验规 则 7.1 出厂检 验 装 袋 机应 经 企业 质 检部 门逐 台 检验 合 格并 签 发合 格证 后 方可 出 厂。出 厂检 验项 目 为本 标 准5.3、5.5、5.6.3、5.6.4、5.6.5、5.10。7.2 型式检 验 7.2.1 在下列 情况 之一 时需 进行 型式检 验：DB13/T 25762017 5 a)产品试 制定 型时；b)正式生 产后，如 结构、材 料、工 艺有 较大 改变 可能 影响产 品性 能时；c)正常生 产 时 每两 年进 行一 次检验；d)产品停 产两 年后 恢复 生产 时；e)出厂检 验结 果与 上次 型式 检验有 较大 差异 时；f)国家质 量监 督机 构提 出型 式检验 要求 时。7.2.2 型式检 验为 全项 检验，样 品自出 厂检 验合 格的 产品 中随机 抽取 一台，有一 项 指标不 合格，判型式检验 不合 格。8 标志、包装、运 输和 贮存 8.1 标志 应在产 品明 显的 位置 固定 产品标 牌，其形 式与 尺寸 应符合GB/T 13306 的 规定，并标 明下 列 内 容：a)产品名 称、型号；b)主要技 术参 数；c)出厂编 号；d)生产日 期；e)产品标 准号；f)制造厂 名称。8.2 包装 8.2.1 产品包 装应 符 合GB/T 13384 的 规定，并 适应 陆路、水路运 输的 要求。8.2.1 随机附 带技 术文 件包 括：a)装箱单；b)产品合 格证；c)使用说 明书，应 符 合 GB/T 9969 的规 定。8.3 运输和 贮存 8.3.1 在运输 过程 中应 防止 直接 日晒、雨雪 淋袭 和接 触酸、碱、盐等 腐蚀 介质，并应 避免由 于振 动 和碰撞引 起的 损坏。8.3.2 产品安 装使 用前 需妥 善保 管，应 贮存 在干 燥通 风、防雨和 无腐 蚀性 气体 的场 地上，防止 锈 蚀、变形、损坏。_
