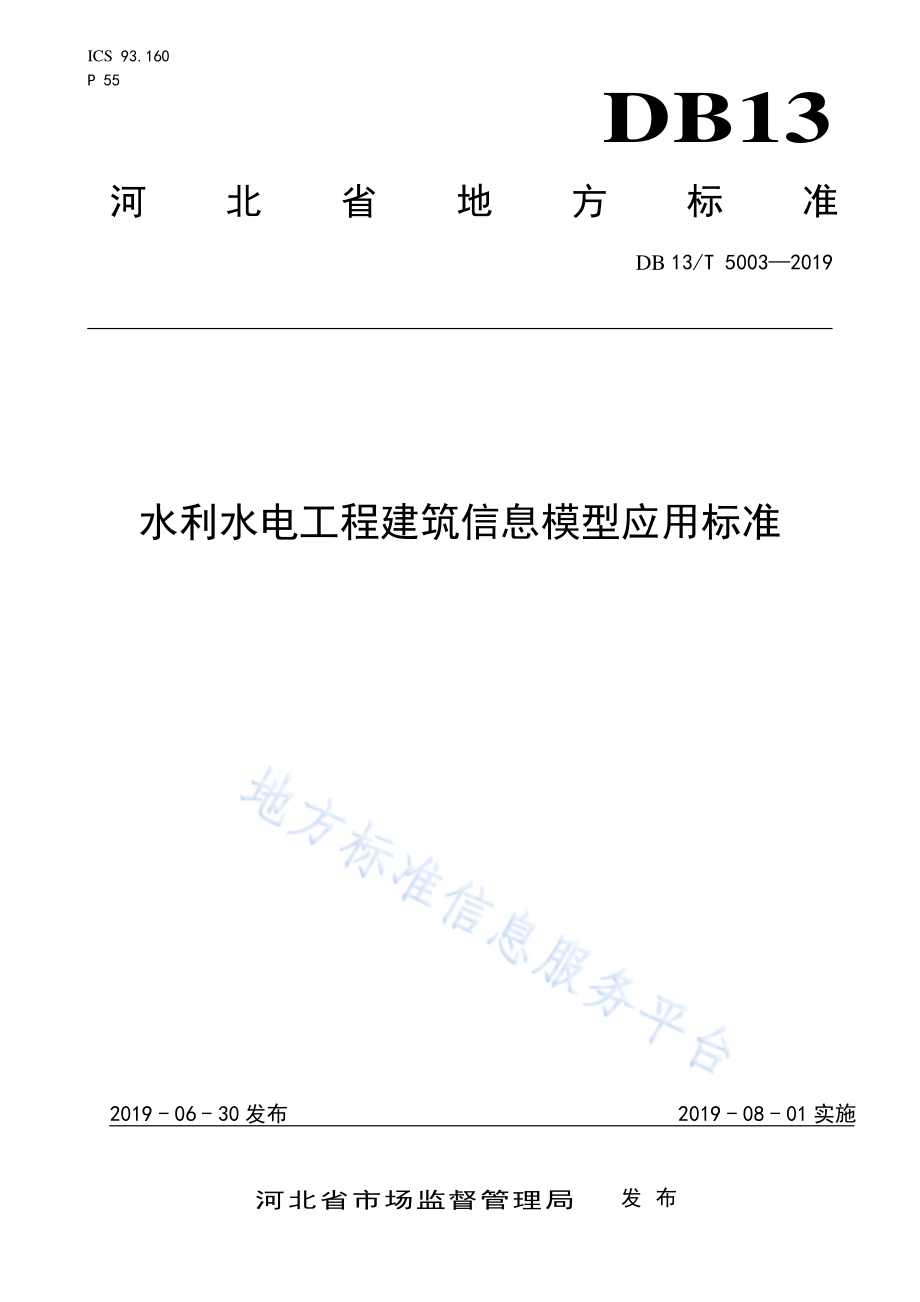

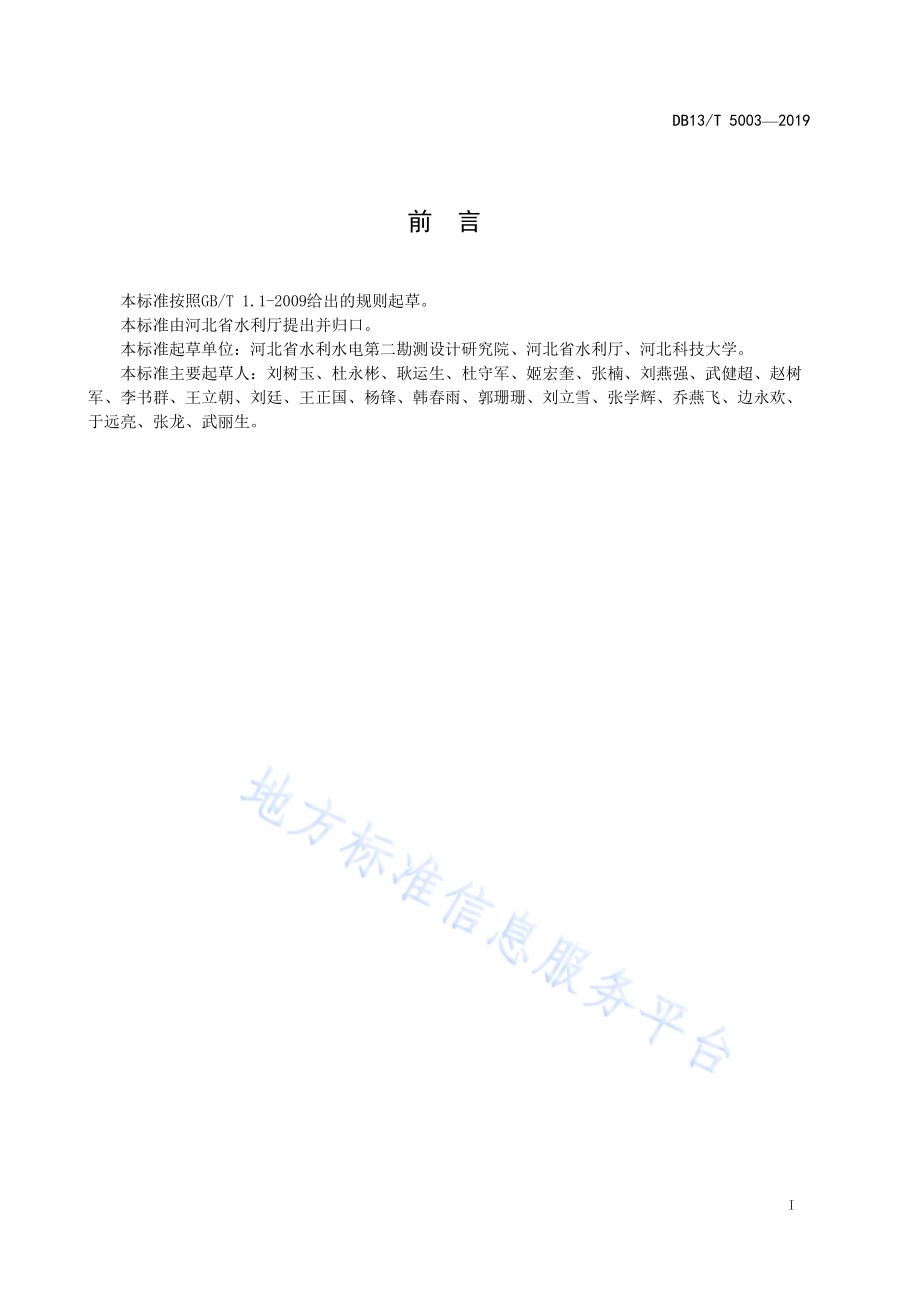

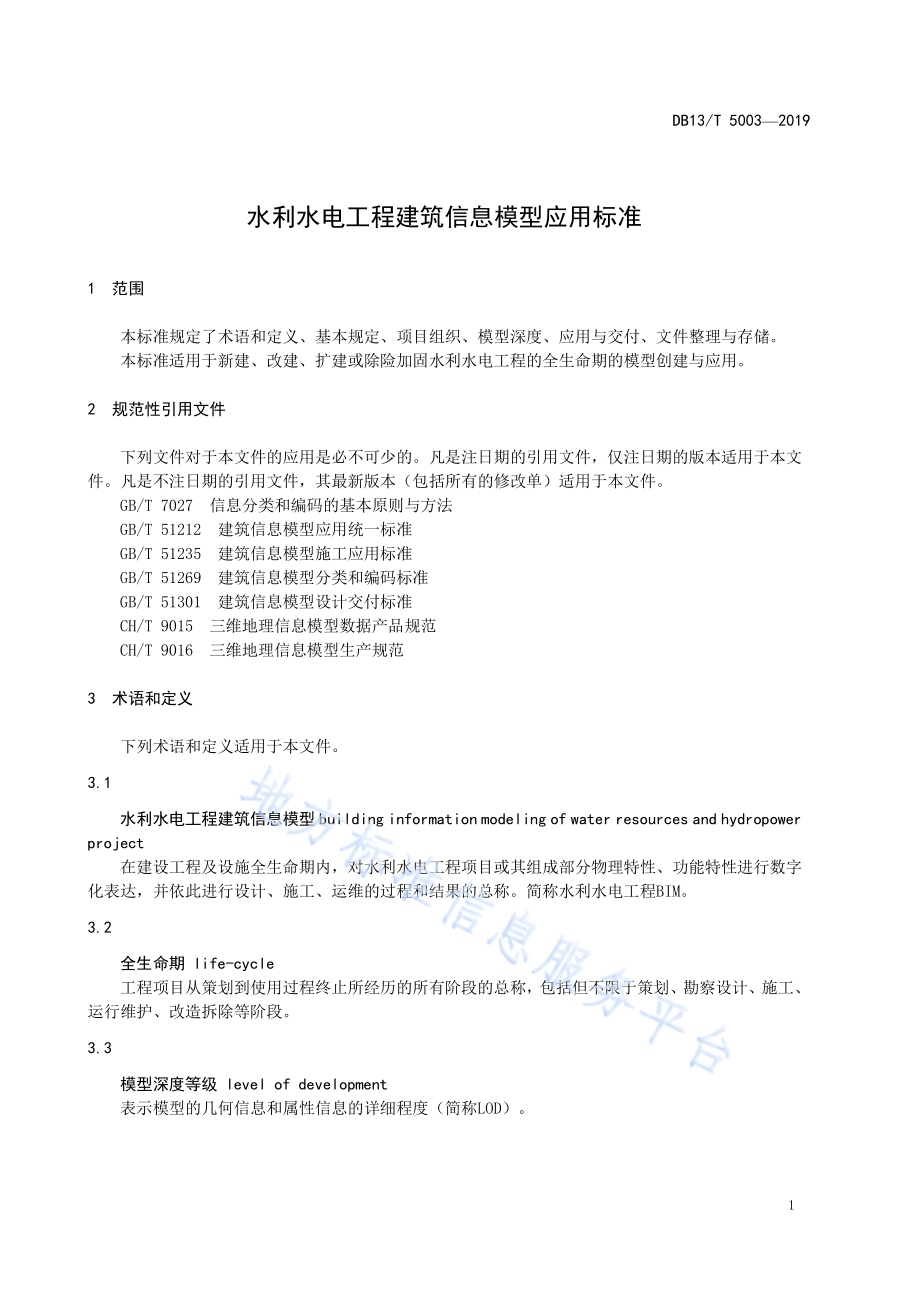

ICS 93.160 P 55 DB13 河北省地方标准 DB 13/T 50032019 水利水电 工程建筑 信息模型 应用标准 2019-06-30 发布 2019-08-01 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5003 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 水利 厅 提 出并归 口。本标准 起草 单位：河 北省 水利水 电第 二勘 测设 计研 究院、河北 省水 利厅、河 北科技 大学。本标准 主要 起草 人：刘树 玉、杜 永彬、耿 运生、杜 守军、姬宏 奎、张楠、刘 燕强、武健 超、赵 树军、李 书群、王 立朝、刘 廷、王 正国、杨 锋、韩春 雨、郭 珊珊、刘 立雪、张 学辉、乔燕 飞、边永 欢、于远亮、张 龙、武丽 生。DB13/T 5003 2019 1 水 利水电 工程建筑 信息模 型应用标 准 1 范围 本标准 规定 了术 语和 定义、基本 规定、项 目组 织、模型深 度、应用 与交 付、文件整 理与 存储。本标准 适用 于 新 建、改建、扩建 或除 险加 固水 利水 电工程 的全 生命 期的 模型 创建与 应用。2 规范性 引用 文件 下列 文 件对 于本 文件 的应 用是必 不可 少的。凡 是 注 日期 的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期 的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于 本 文件。GB/T 7027 信 息分 类和 编 码的基 本原 则与 方法 GB/T 51212 建 筑信 息模 型应用 统一 标准 GB/T 51235 建 筑信 息模 型施工 应用 标准 GB/T 51269 建 筑信 息模 型分类 和编 码标 准 GB/T 51301 建 筑信 息模 型设计 交付 标准 CH/T 9015 三 维地 理信 息 模型数 据产 品规 范 CH/T 9016 三 维地 理信 息 模型生 产规 范 3 术语 和 定义 下列术 语 和 定义 适用 于本 文件。3.1 水利水 电工 程建 筑信 息模 型 building information modeling of water resources and hydropower project 在建设 工程 及设 施全 生命 期内，对水 利水 电工 程项 目或其 组成 部分 物理 特性、功能 特性 进行 数 字化表达，并 依此 进行 设计、施工、运 维的 过程 和结 果的总 称。简称 水利 水电 工程BIM。3.2 全生命 期 life-cycle 工程项 目从 策划 到使 用过 程终止 所经 历的 所有 阶段 的总称，包括 但不 限于 策 划、勘察 设计、施工、运行维 护、改造 拆除 等阶 段。3.3 模型深 度等 级 level of development 表示模 型的 几何 信息 和属 性信息 的详 细程 度（简称LOD）。DB13/T 5003 2019 2 3.4 几何信 息 geometric information 水利水 电工 程建 筑信 息模 型内部 和外 部空 间结 构的 几何表 示。3.5 几何表 达精 度 levelofmodeldefinition 信息模 型中 所容 纳的 模型 元素丰 富程 度。3.6 属性信 息 property information 水利水 电工 程建 筑信 息模 型几何 信息 以外 的其 他信 息。3.7 信息深 度 levelofinformation 模型元 素承 载属 性信 息的 详细程 度。3.8 子模型 sub building information model（sub-BIM）建筑信 息模 型中 可独 立支 持特定 任务 或应 用功 能的 模型子 集。简称 子模 型。3.9 总装模 型 integrated building information model 各专业 系统 模型、子 模型 的集成 模型。3.10 模型元 素 modelelement 建筑信 息模 型的 基本 组成 单元。3.11 协同平 台 collaboration platform 多专业、多 参与 方协 同工 作的软 硬件 环境，包 含但 不限于 协同 管理 过程 中的 流程管 理、数据 管 理及共享 交互。4 基本规 定 4.1 水利水 电工 程BIM 应 用宜 贯穿于 工程 全生 命期 各个 阶段。4.2 水利水 电工 程BIM 宜 在策 划或设 计阶 段开 始创 建，在施工、运 维管 理阶 段应 用并逐 步完 善。4.3 水利水 电工 程开 展 BIM 应 用前，应明 确项 目需 求，确定模 型应 用深 度等 级、命名及 编码 原则、拆分原则、交 付方 式等。4.4 模型创 建过 程应 实现 跨专 业、跨 地域 的有 效协 同。DB13/T 5003 2019 3 4.5 水利水 电工 程BIM 应 做到 模型准 确、信息 完备。4.6 用于共 享的 模型 元素 应能 在建设 工程 全生 命期 内被 唯一识 别。4.7 水利水 电工 程BIM 宜与 GIS 平台、物 联网 等联 合应 用。4.8 模型成 果宜 能够 与仿 真分 析软件 对接，为 工程 性能 分析提 供条 件。4.9 模型应 区分 各阶 段版 本，并能够 共享 和应 用。4.10 水利水 电工 程BIM 应 对各 类对象 赋予 分类 和编 码信 息，各 专业 详细 编码 应按 照有关 标 准 赋 予。4.11 水利水 电工 程BIM 在 创建、应用 和管 理过 程中 应采 取措施 保证 信息 安全。5 项目组 织 5.1 一般规 定 5.1.1 水利水 电工 程BIM 应 用项 目实施 前，应根据 不同 阶段 应用需 求，明确BIM 应 用项 目各管 控要 点，包括工 作环 境、协同 机制、深度 等级、交 付成 果等。5.1.2 水利水 电工 程BIM 深 度等 级应满 足阶 段应 用要 求。各阶段 深度 等级 见本 标准 第 6 章。5.1.3 水利水 电工 程BIM 项 目实 施前，应制 定模 型拆 分原 则，可 按单 位工 程、分部 工程、单元 工程 等进行拆 分，或按 专业、建 筑物拆 分。5.1.4 应对可 共享 利用 的模 型元 素进行 分类 存储，形 成标 准化元 素库。5.1.5 水利水 电工 程BIM 可 按材 质、功 能设 定不 同颜 色。5.1.6 水利水 电工 程 BIM 优 先采 用参数 化建 模。5.2 工作环 境 5.2.1 水利水 电工 程BIM 应 用项 目实施 前应 设置 统一 的工 作环境，包括 坐标 系统、高 程系统、度量 单位等。5.2.2 水利水 电工 程BIM 应 用项 目应做 好文 件分 类管 理、级别划 分及 各相 关方 角色 职责和 权限 的规定。5.2.3 水利水 电工 程BIM 应 用项 目宜在 协同 环境 下进 行，建立数 据共 享及 协同 工作 的软硬 件环 境。5.3 BIM 软 件及 协同 平台 5.3.1 BIM 软 件应 具有 相应 的专 业功能 和数 据互 用功 能。5.3.2 BIM 模 型创 建和 应用 可不 限于单 一软 件，但应 考虑 软件之 间的 数据 兼容 性。5.3.3 BIM 软 件宜 支持 二次 开发。5.3.4 协同平 台应 满足 多项 目协 同管理、多 专业 协同 设计、多参 与方 协同 应用 等需 求。5.3.5 协同平 台应 能支 持移 动终 端、智 能设 备的 应用。DB13/T 5003 2019 4 5.4 模型结 构与 数据 互用 5.4.1 模型结 构应 具有 开放 性和 可扩展 性。5.4.2 模型结 构由 数据 资源、共 享模型 元素、专 业模 型元 素组成，可 按照 不同 应用 需求形 成子 模 型。子模型 应根 据不 同专 业或 任务需 求创 建并 统一 管理。5.4.3 水利水 电工 程 BIM 应 用各 相关方 之间 的模 型数 据互 用协议 应符 合国 家现 行有 关标准 的规 定；当无相关 标准 时，应商 定模 型数据 互用 协议，明 确互 用数据 的内 容、格式 和验 收条件。5.4.4 数据互 用其 他要 求可 按 GB/T 51212 规定 执行。5.5 模型文 件、模型 元素 命名 5.5.1 模型文 件、元 素命 名应 准 确、合理、简 明、具 有统 一格式、保证 唯一 性，并 具有可 追溯 和扩 展性。5.5.2 模型文 件命 名应 与模 型拆 分原则 一致，可 由项 目、单项工 程、单位 工程、专 业等信 息组 成。5.5.3 模型元 素命 名宜 参照 有关 专业术 语或 设备 的类 型、类别等，如“厂 房-发电 机 层”、“固 定卷扬机-160kN”、“KYN28-12Z”。5.6 模型编 码 5.6.1 水利水 电工 程 BIM 成 果宜 根据全 生命 期的 应用 需求 进行分 类编 码，可 根据 应用 目的采 用不 同 信息分类，信 息分 类表 代码 见附 录 A。5.6.2 分类编 码应 保证 科学 性、系统性、兼 容性、唯 一性。5.6.3 模型的 分类、分 类编 码、类目和 编码 的扩 展应 符合 现行国 家标 准 GB/T 51269 和 GB/T 7027 的有关规 定。5.6.4 分类编 码结 构应 包括 表代 码、大 类代 码、中类 代码、小类 代码 和细 类代 码。5.6.5 分类编 码宜 采用 全数 字编 码规则，并应 为后 期应 用 预留扩 展空 间，扩 展分 类 和编码 时，标 准中已规定 的类 目和 编码 应保 持不变。6 模型深 度 6.1 一般规 定 6.1.1 水利水 电工 程 BIM 模 型应 用深度 等级 标识 为 LOD 1.0 LOD 5.0 五 个等 级，按 测绘、地质、水工结构、水 力机 械、金属 结构、电气 等不 同专 业划 分模型 应用 深度 等级。6.1.2 水利水 电工 程 BIM 模 型应 用深度 等级 包括 几何 表达 精度和 信息 深度 两个 维度，见本 标 准6.2、6.3。6.1.3 几何表 达精 度和 信息 深度 有不同 要求 时可 采用 不同 深度等 级进 行组 合。6.1.4 水利水 电工 程 BIM 深 度等 级应满 足该 阶段 主要 应用 要求。各阶 段应 用深 度要 求可参 考 表1。DB13/T 5003 2019 5 表1 各阶 段应 用深 度 工作阶段 模型深度等级 应用要求 项目建议书 LOD1.0 有无对比、概念设计、功能说明 可行性研究 方案对比、选址、场地规划、工程算量 初步设计 LOD2.0 方案布置比选、结构分析、性能分析、工程算量与造价控制 施工图设计 LOD3.0 局部优化设计、施工图纸生成 施工 LOD4.0 施工、竣工交付 运维 LOD5.0 运行维护 注：表中所列工作阶段为模型 应用深度有明显区别的阶段，其他工作阶段可参照选用。6.2 模型几 何表 达精 度 6.2.1 各专业 不同 深度 等级 模型 几何表 达精 度要 求见 表 2 7。6.2.2 当 模型 几何 表达 精度 要求 介于两 个等 级之 间时，可 插入扩 充定 义的 几何 表达 精度 等 级，如LOD2.5、LOD3.5。6.2.3 涉及市 政、交通 及其 他附 属工程 模型 深度，在 满足 水利水 电工 程BIM 应 用需 求条件 下可 适当 简化。表2 测绘 专业 模型 几何 表达精 度 序号 深度等级 模型几何表达精度 要求 分项示例说明 1 LOD1.0 用于项目建议书阶段和可行性研究阶段，反 映地形起伏特征。堤防及护岸类线状工程三维地形模型的平面和高程精度宜达到1:2000 1:10000 地形图精度；各类交叉建筑物等点状工程可适当提高精度。2 LOD2.0 用于初步设计阶段，反映地形起伏特征和地表形态。堤防及护岸类线状工程三维地形模型的平面和高程精度宜达到1:2000 1:10000 地形图精度；各类交叉建筑物等点状工程可适当提高精度。3 LOD3.0 用于施工图设计阶段，逼真反映地形起伏特征和地表形态。堤防及护岸类线状工程三维地形模型的平面和高程精度宜达到1:5001:1000 地形图精度；各 类交叉建筑物等点状工程可适适当提高精度。4 LOD4.0 用于施工阶段，逼真反映地形起伏特征和地表形态。三维地形模型精度要求参照 LOD3.0，根据工程实际完善地形 模型。5 LOD5.0 用于运维阶段，模型应在LOD4.0 基础上按照工程实际变化情况完善。在 LOD4.0 基础上，在地形细节 展示方面进一步精细化。注：地物模型建模相关要求按 照 CH/T9015、CH/T9016 相关要 求执行。DB13/T 5003 2019 6 表3 地质 专业 模型 几何 表达精 度 序号 深度等级 模型几何表达精度 要求 分项示例说明 1 LOD1.0 用于项目建议书阶段和可行性研究阶段，基本体现重点部位地质信息。形成重点水工建（构）筑物部位三维地质模型，工程区范围内可形成整体模型。2 LOD2.0 用于初步设计阶段，准确体现工程区范围内地质信息。形成工程区整体三维地质模型。3 LOD3.0 用于施工图设计阶段。在 LOD2.0 基础上完善地质模型。4 LOD4.0 用于施工阶段，准确体现工程区内地质信息。利用施工地质编录、专门性地质勘察等资料对已有模型进行修改完善。5 LOD5.0 用于运维阶段，模型应在LOD4.0 基础上完善。同 LOD4.0。表4 水工 专业 模型 几何 表达精 度 序号 深度等级 模型几何表达精度 要求 分项示例说明 1 LOD1.0 用于项目建议书阶段和可行性研究阶段，为概念建模阶段。场地：粗略表达项目位置，基本准确表达地面高程、总体布置等；水工建（构）筑物：体现外形轮廓、主体结构尺寸；地下洞室：体现方案布置、轴线、粗略截面尺寸；道路及交通桥：粗略体现线路及路宽、交通桥布置。2 LOD2.0 用于初步设计阶段，主要建筑物几何尺寸正确、结构分缝准确、材料分区正确。场地：准确表 达项目位置、地面高程、场内道路、总体布置等；水工建（构）筑物：准确表达几何尺寸、结构分区、地基处理；土方工程：基本准确表达坡顶线、马道线；地下洞室：基本准确表达方案布置、轴线、截面尺寸；道路及交通桥：基本准确表达线路及路宽；准确表达交通桥布置及尺寸；施工临时设施：粗略体现方案布置、外形轮廓；内部结构：基本准确表达墙、梁、柱、板等，粗略体现楼梯、廊道等。3 LOD3.0 用于施工图设计阶段，建筑物几何尺寸正确、结构分缝准确、材料分区正确、准确表达细部构造、构件。场地：准确表达项目位置、地面 高程、场内道路、总体布置、场地绿化；水工建（构）筑物：准确表达几何尺寸、结构分缝、材料分区、主要预埋件、监测设施、止水排水、地基处理、细部构造等；土方工程：准确表达坡顶线、马道线；地下洞室：准确表达布置方位、轴线、截面尺寸，衬砌结构；道路及交通桥：准确体现线路及路宽；准确表达交通桥布置及尺寸；施工临时设施：准确体现方案布置，体现外形轮廓；内部结构：准确表达墙、梁、柱、板、楼梯、预埋件、盖板、廊道、二期混凝土、倒角等细部构造。DB13/T 5003 2019 7 表4 水工 专业 模型 几何 表达精 度(续)序号 深度等级 模型几何表达精度 要求 分项示例说明 4 LOD4.0 用于施工阶段，建筑物几何尺寸正确、结构分缝准确、材料分区正确、施工缝分区。场地：准确表达项目位置、地面高程、场内道路、总体布置、场地绿化；水工建（构）筑物：准确表达几何尺寸、结构分缝、材料分区、主要预埋件、监测设施、止水排水、地基处理、细部构造等；土方工程：准确表达坡顶线、马道线准确；地下洞室：准确表达布置方位、轴线、截面尺寸，衬砌结构；道路及交通桥：准确表达几何尺寸、分块、分缝；混凝土、砂石加工系统：准确表达方案布置；供水供电系 统：准确表达供水供电系统；施工布置及营地：准确表达方案布置；内部结构：准确表达墙、梁、柱、板、楼梯、预埋件、盖板、廊道、二期混凝土、倒角等细部构造。5 LOD5.0 用于运维阶段，几何尺寸正确、结构分缝准确、材料分区正确、功能分区正确。在 LOD4.0 基础上完善，包括轻 量化等。表5 水力 机械 专业 模型 几何表 达精 度 序号 深度等级 模型几何表达精度 深度要求 分项示例说明 1 LOD1.0 用于项目建议书阶段和可行性研究阶段。体现主要设备布置，设备轮廓基本准确；辅助设备、管路、管件等可不 作要求。2 LOD2.0 用于初步设计阶段，体现主要设备布置方案。在 LOD1.0 的基础上进行完善，主要设备布置、安装定位准确，体现主要预埋件；增加主要辅助设备如：油、气、水系统以及水力监 测系统等，管路、管件等不作要求。3 LOD3.0 用于施工图设计阶段，满足设备安装和工程量统计等要求。在 LOD2.0 的基础上进行完善，结合设备厂家资料调整安装定位及预埋件尺寸等；辅助设备、管路、管件及其附件等布置准确。4 LOD4.0 用于施工阶段，满足设备生产、安装要求。同 LOD3.0。5 LOD5.0 用于运维阶段，满足运行维护要求。在 LOD4.0 的基础上结合运维管 理要求进行模型优化，完成模型轻量化。DB13/T 5003 2019 8 表 6 金属 结构 专业 模型 几何表 达精 度 序号 深度等级 模型几何表达精度 深度要求 分项示例说明 1 LOD1.0 用于项目建议书阶段和可行性研究阶段，满足总体布置要求 体现闸门、拦污栅、启闭设备等主要设备布置。2 LOD2.0 用于初步设计阶段，体现主要 设备布置方案。闸门及拦污栅：结构尺寸基本正确，考虑材料分区、必要的预埋件；启闭设备：结构尺寸基本正确，安装及定位尺寸基本准确，考虑必要的预埋件。3 LOD3.0 用于施工图设计阶段，满足设 备生产加工、安装和工程量统计 等要求。闸门：门叶结构、止水、行走支撑、连接装置、起吊装置、预埋件等结构尺寸准确、设备材料明显区分；拦污栅：栅体结构、行走支撑、连接装置、起吊装置、预埋件等结构尺寸正确、设备材料明显区分；启闭设备：结构尺寸基本正确，安装及定位尺寸准确，预埋件尺寸准确。4 LOD4.0 用于施工阶段，满足设备生产、安装要求。同 LOD3.0。5 LOD5.0 用于运维阶段，满足运行维护 要求。在 LOD4.0 的基础上结合运维管 理要求进行模型优化，完成模型轻量化。表7 电气 专业 模型 几何 表达精 度 序号 深度等级 模型几何表达精度 深度要求 分项示例说明 1 LOD1.0 用于项目建议书阶段和可行性研究阶段，满足总体布置要求。强、弱电系统体现主要设备尺寸及布置。2 LOD2.0 用于初步设计阶段，体现主要 设备布置方案。在 LOD1.0 的基础上增加主要低 压终端设备模型。3 LOD3.0 用于施工图设计阶段，满足设 备安装和工程量统计等要求。在 LOD2.0 的基础上完善强电及 弱电系统桥架、埋管，补充弱电系统终端设备，增加照明系统、视频监视系统、消防系统、安防系统等模型（模型包括终端设备和埋管）。4 LOD4.0 用于施工阶段，满足设备安装 要求。同 LOD3.0。5 LOD5.0 用于运维阶段，满足运行维护 要求。在 LOD4.0 的基础上结合运维管 理要求进行模型优化，完成模型轻量化。6.3 信息深 度 6.3.1 模型属 性信 息应 满足 模型 不同阶 段应 用的 最小 信息 量要求。6.3.2 属性信 息可 分为 项目 信息、专业 系统 信息、模 型元 素信息。6.3.3 属性信 息宜 在构 件创 建时 同步添 加或 批量 添加。6.3.4 信息深 度等 级其 他规 定可 按 GB/T 51301 的要 求执 行。DB13/T 5003 2019 9 6.3.5 属性信 息 可 根据 实际 需要 设置信 息详 细程 度，并避 免信息 重复 与缺 失。没有 明确要 求时 信息 可按表 8 10 中的 相关 要求 添加。表8 地 质专 业属 性信 息深 度 序号 深度等级 属性信息 1 LOD1.0 基本体现重点水工建（构）筑物部位主要地层结构特征，体现工程区内主要地质构造。2 LOD2.0 包含和补充 LOD1.0 等级信息，体现工程区内主要岩土物理力学参数。3 LOD3.0 包含和补充 LOD2.0 等级信息，进一步补充地质信息。4 LOD4.0 包含和补充 LOD3.0 等级信息，完善模型及岩土物理力学参数。5 LOD5.0 同 LOD4.0。表9 水 工专 业属 性信 息深 度 序号 深度等级 属性信息 1 LOD1.0 包含主要项目信息：项目名称、位置、工程等别、洪水标准、主要建设内容、上位规划信息符合性说明等。2 LOD2.0 包含和补充LOD1.0 等级信息，增加 建设单位、投资单位、设计咨询单位等；主要技术经济指标；相关许可信息。3 LOD3.0 包含和补充LOD2.0 等级信息，增加主要专业系统信息：材料信息、主要物理力学指标、技术参数等，例如材质、混凝土强度等级、抗渗等级、抗冻等级、构件类型、位置、专业、关联图纸、其它说明信息。4 LOD4.0 包含和补充 LOD3.0 等级信息，增加施工过程信息及环境影响监测信息等。5 LOD5.0 包含和补充 LOD4.0 等级信息，增加资产信息和维护信息。表 10 水力 机械、金 属结 构、电气 专业 属性 信息 深度 序号 深度等级 属性信息 1 LOD1.0 包含模型元素的身份描述。2 LOD2.0 包含和补充 LOD1.0 等级信息，增加实体组成及材质，性能或属性等信息。3 LOD3.0 同 LOD2.0。4 LOD4.0 包含和补充 LOD3.0 等级信息，增加 生产信息、安装信息。5 LOD5.0 包含和补充 LOD4.0 等级信息，增加资产信息、维护信息。7 应用与 交付 7.1 一般规 定 7.1.1 水利水 电工 程全 生命 期内，应根 据各 个阶 段、各项 任务的 需要 创建、使 用和 管理模 型，并根 据建设工 程的 实际 条件，选 择合适 的模 型应 用方 式。7.1.2 水利水 电工 程开 展 BIM 应 用前，应对 建设 工程 各个 阶段、各专 业或 任务 工作 流程进 行调 整和 优化。DB13/T 5003 2019 10 7.1.3 在水利 水电 工程 全生 命期 内，相 关方 应建 立实 现协 同工作、数 据共 享的 支撑 环境和 条件。7.2 策划、设计 阶段 应用 7.2.1 水利水 电工 程 BIM 应 用项 目各专 业模 型宜 采用 同一 平台创 建，当 不满 足要 求时 应能保 障数 据 互用要求。7.2.2 设计阶 段应 用包 括可 视化 应用、性能 分析 应用、量 化统计 应用、制 图应 用、上传应 用 平 台 等。7.2.3 可视化 应用 包括 场地、三 维模型 展示、仿 真漫 游、碰撞检 查、渲染、动画 模 拟 以及 设计 过程 中的可视 化方 案比 选、校审、设计 交底 等。7.2.4 场地模 型 宜 包括 三维 地形 模型、三维 地质 模型、厂 区交通 道路、建 筑物 基坑 开挖防 护、边坡 开挖防护 等，可结 合倾 斜摄 影、GIS 等 技术 手段 完成 场地模 型建 模。7.2.5 分析应 用宜 基于 模型 数据 开展，可采 用分 析软 件与 模型数 据交 互，必要 时可 对模型 进行 概化 处理。7.2.6 输出二 维图 纸应 符合 国家 及水利 水电 行业 标准。7.2.7 专业内、专 业间 模型 应进 行碰撞 检查，形 成检 查报 告。7.2.8 模型属 性信 息及 部分 几何 信息宜 采用 外部 数据 库管 理。7.3 施工阶 段应 用 7.3.1 施工阶 段BIM 应 用应 制 定BIM 应 用策 划，并遵 照策 划进 行BIM 应用 过程 管理。7.3.2 施工模 型、施工 过程 模型 宜在施 工图 设计 模型 基础 上创建。施 工过 程模 型宜 根据工 作分 解结 构（WBS）和施 工工 艺对 模型 元素进 行必 要的 拆分 或合 并处理，并 按要 求在 施工 过程中 对模 型及 模型 元 素附加或 关联 施工 信息。7.3.3 施工模 型在 满足 施 工 BIM 应用需 求的 前提 下，宜采 用较低 等级 的模 型精 度。7.3.4 施工模 型应 满足 工程 相关 方协同 工作 的需 要，支持 工程项 目相 关方 获取、应 用及更 新信 息。7.3.5 当工程 发生 变更 时，应更 新施工 模型、模 型元 素及 相关信 息，并记 录工 程及 模型的 变更。7.3.6 应对实 际进 度的 原始 数据 进行搜 集、整理、统 计、分 析，并 将实 际进 度信 息附 加或关 联到 进 度管理模 型。7.3.7 在成本 管 理BIM 应用 中，应对实 际成 本的 原始 数据 进行搜 集、整理、统 计和 分析，并将 实际 成本信息 附加 或关 联到 成本 管理模 型，成本 管理 模型 包括估 算信 息模 型、概算 信息模 型、预算 信息 模 型等。7.3.8 竣工验 收模 型可 在施 工图 设计模 型或 施工 过程 模型 的基础 上完 善。7.3.9 施工过 程BIM 应 用其 他要 求可参 照 GB/T 51235 有 关 要求执 行。7.3.10 水利水 电工 程施 工 阶 段的 监理控 制、管理 等宜 应 用BIM。7.3.11 在施工 监 理BIM 应用 中，宜进行 模型 会审 和基 于模 型的设 计交 底，并将 模型 会审记 录和 设 计交底记 录附 加或 关联 到模 型中。DB13/T 5003 2019 11 7.3.12 监理管 理过 程中 的质 量管 理、进 度管 理、安全 管理、信息 管理 等宜 应 用 BIM，将相 应记 录各文件附 加或 关联 到模 型中。7.3.13 监理管 理BIM 应 用交 付成 果宜包 括安 全管 理记 录、合同管 理记 录、信息 资料 等。7.4 运维阶 段应 用 7.4.1 运维阶 段 应 对竣 工模型 进 行审核 和数 据更 新，并根 据运行 管理 需求 进行 轻量 化。运 行管 理过 程中，现 场设 备、构件 发生 变化或 更换 时应 对模 型数 据进行 及时 更新，保 证模 型数据 与现 场实 际 一 致。7.4.2 运维管 理阶 段BIM 应 用宜 包括：模型 与资 料管 理、资产管 理、设备 集成 与控 制管理、应 急事 件管理等。7.4.3 借助二 维码、无线 射频 识 别（RFID）等 物联 网技 术，实 现设 备、构件 等实 物 和模型 关联，对设备运行 状态 进行 监控。7.5 项目管 理应 用 7.5.1 水利水 电工 程BIM 应 用项 目宜由 建设 单位 在项 目策 划阶段 提 出BIM 应用 相关 要求。7.5.2 项目管 理过 程可 分为 投资 决策阶 段、设计 管控 阶段、施工 阶段、运 维阶 段。7.5.3 建设单 位应 对设 计单 位、施工单 位、运 维单 位等 参 建各 方BIM 应用 进行 梳理 分析，确 定各 参与方的工 作范 围、职责。7.5.4 设计咨 询、施工、监 理单 位等参 建方 应配 备相应 BIM 服务 资源，保 证 BIM 实 施有效 衔接。7.5.5 水利水 电工 程项 目管 理应 用点见 表 11。表11 项目 管理 阶段 应用 点 序号 阶段名称 项目管理应用点 1 投资决策阶段 规划分析、方案可视化比选、数据分析、投资控制 2 设计管控阶段 设计方案可视化优选、协同工作、复杂空间表达、图纸表达、工程量统计 3 施工阶段 质量管理、进度管理、费用管理、安全管理、合同管理、风险管理 4 运维阶段 信息管理、维护管理、资产管理 7.5.6 项目管 理中 招标 应用 宜包 含的应 用点 包括 数据 共享、技 术经 济指 标准 确控 制、电子招 标、数 字评标管 理等。7.5.7 水利水 电工 程BIM 应 用可 按以下 顺序 实施：a)确定项 目BIM 应 用点；b)确定应 用方 式、明确 职责；c)编制BIM 应 用要 求文 件；d)组织实 施；e)关键节 点控 制；f)制定验 收流 程、组织 交付 验收。7.5.8 BIM 成 果交 付后 宜组 织项 目后评 价，对 模型 创建 环 境、创建 过程、管控 措施、审 核情 况、成 果文件组 织、交付 过程 等给 出合理 评价。DB13/T 5003 2019 12 7.5.9 水利水 电工 程 BIM 应 用宜 选择策 划或 实施 过程 中形 成阶段 性成 果节 点作 为控 制点。7.5.10 项目管 理可 选择 以下 控制 要点：a)制定项 目计 划 和 BIM 协同 标准；b)定期组 织沟 通协 调工 作；c)跟踪项 目实 施情 况，包 括BIM 模 型进 度及 质量；d)总装、发布 信息 模型。7.6 交付 7.6.1 水利水 电工 程 BIM 成 果交 付前应 做以 下准 备工 作：a)进行正 确性、一 致性 审核；b)进行模 型深 度符 合性 审核；c)进行属 性信 息详 实正 确性 审核。7.6.2 水利水 电工 程 BIM 成 果交 付前应 进行 清理、轻 量化 处理，并标 识交 付版 本。7.6.3 水利水 电工 程 BIM 成 果交 付文件 目录 应与 模型 拆分 原则一 致。7.6.4 交付实 施阶 段应 配备 相应 资源，完成 检查、验 收及 评价工 作。8 文件整 理与 存储 8.1 水利水 电工 程BIM 成 果数 据应及 时存 档。8.2 BIM 成 果存 档前 应检 查成 果文件 的系 统性 及文 件夹 层次的 合理 性。8.3 BIM 成 果应 根据 模型 创建、使用 和管 理要 求，按相 关标准 规定 进行 存储。8.4 水利水 电工 程BIM 项 目各 阶段应 用应 明 确 BIM 成果 所有权、使 用权 和各 参与 人员的 职责 权限。8.5 水利水 电工 程BIM 项 目各 阶段应 用及 数据 存储 应采 取保证 数据 安全 的措 施。DB13/T 5003 2019 13 附 录 A 规范性 附录 模型信 息分 类表 代码 表A.1 模 型信 息分 类表 代码 表代码 分类名称 表代码 分类名称 10 按功能分建筑物 22 专业领域 11 按形态分建筑物 30 建筑产品 12 按功能分建筑空间 31 组织角色 13 按形态分建筑空间 32 工具 14 元素 33 信息 15 工作成果 40 材质 20 工程建设项目阶段 41 属性 21 行为-_
