四川岩沥青改性沥青路面技术规范DB51／T 2569-2019.pdf

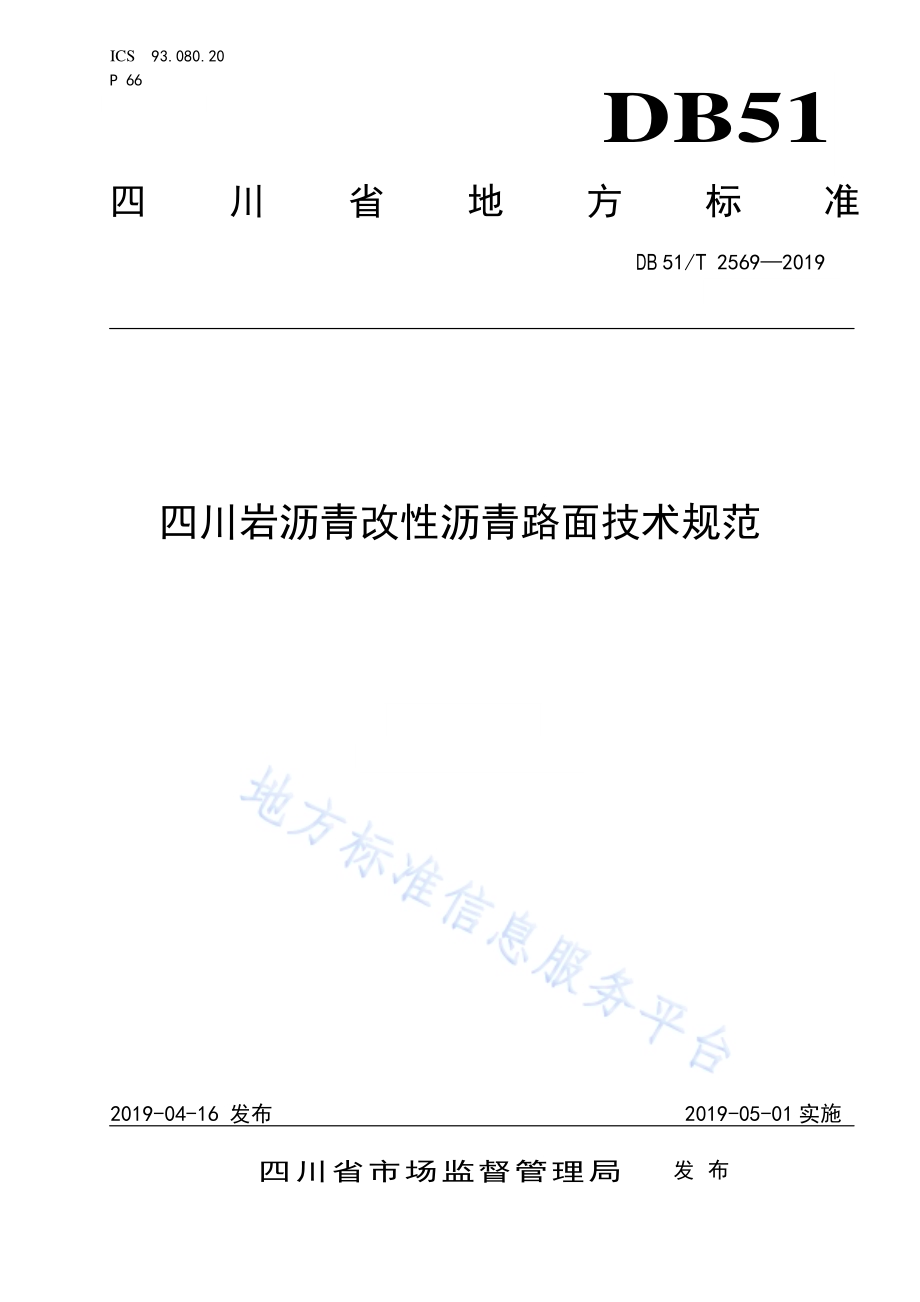

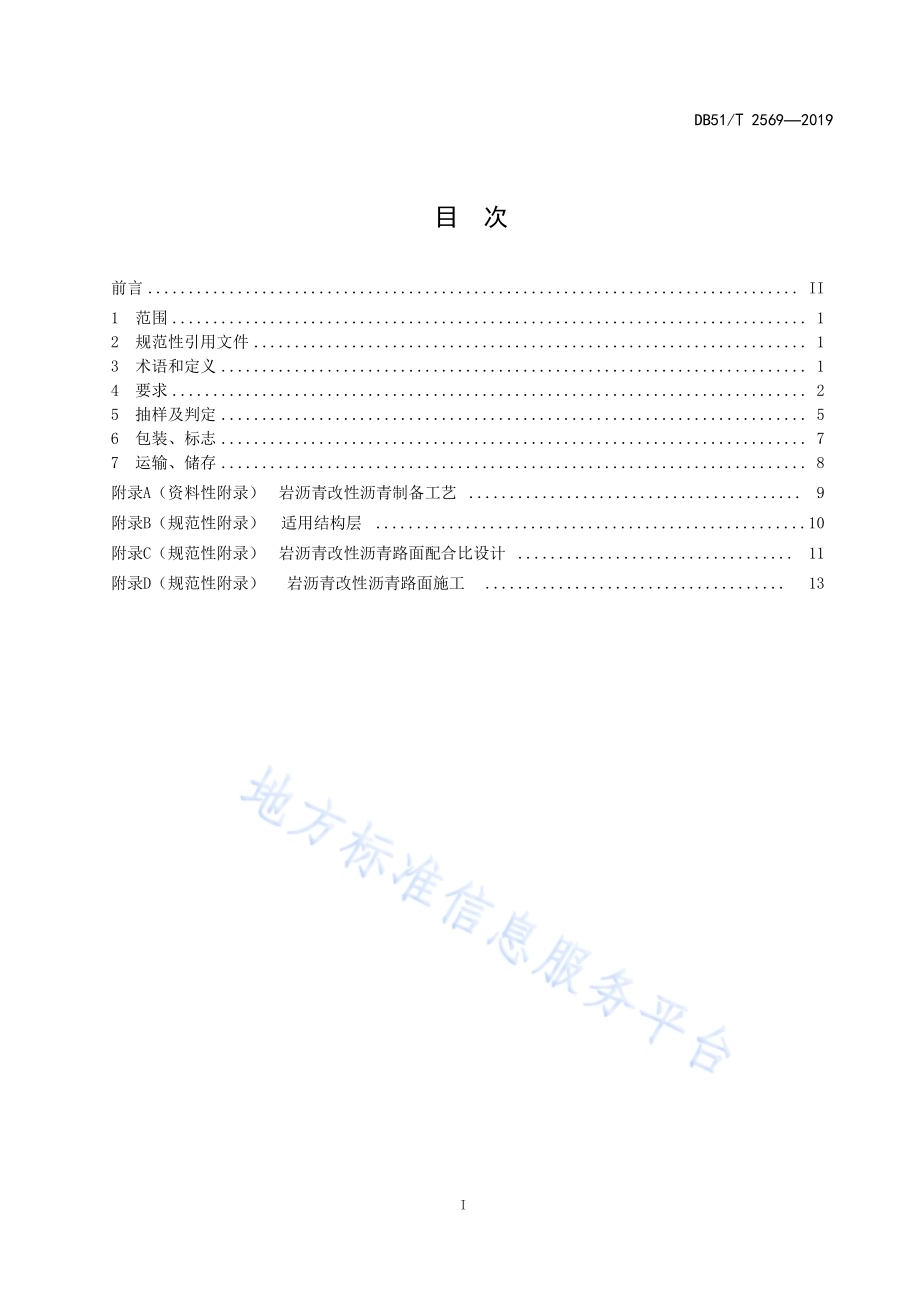

ICS 93.080.20 P 66 DB51 四 川 省 地 方 标 准DB 51/T 2569 2019 四川岩沥 青改性沥 青路面技 术规范 2019-04-16 发布 2019-05-01 实施四 川 省 市 场 监 督 管 理 局 发 布DB51/T 25692019I 目 次 前言.II1 范围.12 规范性引 用文件.13 术语和定 义.14 要求.25 抽样及判 定.56 包装、标 志.77 运输、储 存.8附录A（资料性 附录）岩沥青 改性沥青 制备工 艺.9附录B（规范性 附录）适用结 构层.10附录C（规范性 附录）岩沥青 改性沥青 路面配 合比设计.11附录D（规范性 附录）岩沥青 改性沥青 路面施 工.13 II 前 言 本标准 依据GB/T 1.1 2009 标 准化 工作 导则 第1 部 分：标 准的 结构 和编 写 给出的 规则 起草。本标准 由 四 川省 经济 和信 息化厅 提出 并归 口。本标准 由 四 川省 市场 监督 管理局 批准 并发 布。本标准 主要 起草 单位：核 工业西 南勘 察设 计研 究院 有限公 司、四 川交 投建 设 工程股 份有 限公 司、中国建筑 西南 勘察 设计 院有 限公司、四 川公 路桥 梁建 设集团 有限 公司、四 川宏 图都市 建筑 设计 有 限 公 司。本标准 主要 起草 人：杨 金 川、李辉 良、周勇、黄 伟、薛果、石 少华、王约 斌、钟勇、田 萌、陈 建锋、李修伟、李 映、孙振 堂、郑立宁、徐 伟、谢佳、万 伟、丁 佳根、李 木华、韦 英 财、诸葛 宇宇。1 四 川岩沥 青改性沥 青路面 技术规范 1 范围 本标准 规定 了四 川 岩 沥青 改性沥 青（以 下简 称岩 沥 青）及沥 青混 合料 技术 应 用的材 料要 求、抽 样及判定、包装、标 志、运 输、储存。本标准 适用 于 四 川省 各等 级公路 与城 市道 路新 建、改扩建 及养 护维 修工 程沥 青路面。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 19077-2016 粒度 分 析 激 光衍 射法 CJJ 1 城 填道 路工 程施 工 与质量 验收 规范 JTG D50-2017 公路 沥青 路面设 计规 范 JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程（附 条文说 明）JTG E42-2005 公路 工程 集料试 验规 程 JTG F40 公路 沥青 路面 施 工技术 规范 JTG F80/1 公 路工 程质 量 检验评 定标 准 第一 册 土 建工程 JTJ 073.2 公 路沥 青路 面 养护技 术规 范 JT/T860.5-2014 沥 青混 合料改 性添 加剂 第5 部分：天然沥 青 SY/T 5118-2005 岩 石中 氯仿沥 青的 测定 AASHTO M 320 Standard Specification for Performance-Graded Asphalt Binder 3 术语和 定义 下 列术 语和 定义 适用 于本标 准。3.1 天然岩 沥青 natural rock asphalt 石油经 过长 达亿 万年 的沉 积、变 化，在 热、压 力、氧 化、触 媒、细 菌等 的综 合 作用下 生成 的固 态类沥青物 质，其主 要成 分多 为沥青 质、胶质 和矿 物质。岩沥 青按 生成 地域 的不 同有很 多品 种，如 北 美 岩 沥青、布 敦岩 沥青、新 疆岩 沥青、四川 岩沥 青、伊朗 岩沥青 等。3.2 四川岩 沥青 natural rock asphalt of Sichuan 四川岩 沥青 特指 四川 省广 元市青 川地 区出 产的 天然 岩沥青。3.3 DB51/T 256920192 岩沥青 中沥青 质 含量 asphalt content 单位质 量岩 沥青 中有 效沥 青质量 所占 百分 比，以百 分 比计。3.4 岩沥青 灰分 natural rock asphalt ash content 单位质 量岩 沥青 中固 体无 机物的 质量 与总 质量 的比 值，采 用在 规定 试验 条件 下 完全燃 烧后 所得 的 残留物表 征，以百 分比 计。3.5 岩沥青 改性 沥青 natural rock asphalt modified asphalt 以岩沥 青为 改性 剂，与基 质沥青 按一 定比 例经 一定 工艺制 备而 成的 混融 沥青 胶结料。3.6 岩沥青 改性 沥青 混合 料 natural rock asphalt modified asphalt mixtures 由矿料 与岩 沥青 改性 沥青（或 岩 沥青 和基 质沥 青）以一定 工艺 拌合 而成 的沥 青混合 料。3.7“干法”工 艺 Dry construction 以岩沥 青为 改性 剂，按 一 定比例 直接 加入 沥青 混合 料搅拌 缸中，与矿 料、基 质 沥青等 进行 搅拌 制备沥青混 合料 的生 产工 艺。3.8“湿法”工 艺 Wet construction 以岩沥 青为 改性 剂，与基 质 沥青按 一定 比例 经一 定工 艺均匀 混融 制成 岩沥 青改 性沥青 后用 于生 产 沥青混合 料的 工艺。4 要求 4.1 岩沥青 岩沥青 技术 要求 应符 合表1 的规定。表1 岩沥青 技术 要求 指标 单位 技术要求 试验方法 颜色-黑棕色 目测 细度 目 400800 GB/T 19077-2016 三氯甲烷溶解度，不小于%35 SY/T 5118-2005 灰分，不大于%15 JTG E20 T0614 密度 g/cm3 实测值 JTG E20 T0603 含水量，不大于%2 JTG E20 T0612 DB51/T 256920193 表1 岩沥 青技 术指 标（续）指标 单位 技术要求 试验方法 闪点，不小于 230 JTG E20 T0611 注：岩沥青粉细度400800 目，相当于岩沥青粉的粒径在0.038mm 0.018mm。4.2 基质沥 青 用于岩 沥青改 性沥 青的基 质沥青，其质 量要求 应符合JTG F40 中 关于 道路石 油 沥青的 技术要 求。宜优先选 用70 号A 级。4.3 岩沥青 改性 沥青 岩沥青 改性 沥青 的技 术要 求应符 合表2的 规定。表2 岩沥青 改性 沥青 技术 指标 指标 单位 技术要求 试验方法 针入度（25，100g，5s）0.1mm 2040 JTG E20 T0604 针入度指数 PI，不小于-0.3 JTG E20 T0604 软化点 R B，不小于 55 JTG E20 T0606 延度 15，不小于 cm 10 JTG E20 T0605 运动粘度（135），不大于 Pa.s 3.0 JTG E20 T0625 闪点，不小于 230 JTG E20 T0611 溶解度，不小于%98 JTG E20 T0607 密度（15）g/cm3 实测值 JTG E20 T0603 离析软化点差，不大于 2.5 JTG E20 T0615 贮存稳定性-无明显沉淀、凝聚 JTG E20 T0661 薄膜加热试验 163(5h)质量损失%-0.5+0.5 JTG E20 T0609 针入度比，不小于%65 JTG E20 T0604 原样沥青：动态剪切（76）G*/s i n kPa 最小 1.0 AASHTO M320-03 T315-04 RTFOT 试验后 AASHTO M320-03 T240-03 动态剪切（76）G*/s i n kPa 最小 2.2 AASHTO M320-03 T315-04 压力老化后 AASHTO M320-03 R28-02 动态剪切（34）G*s i n kPa 最大 5000 AASHTO M320-03 T315-04 蠕变劲度（-6）M 值 MPa 最大 300 AASHTO M320-03 T313-04 最小 0.3 路用性能分级 PG76 16 AASHTO M320-03 注1：根据试验结果，岩沥青改 性沥 青提升了基质 沥青的高温 性能 等级，提高了 沥青的高温 性能、抗变形能力。综合技术、经济及适用性确定：岩沥青在基质沥青中的最佳掺量为 7%8%（外掺）。注2：对于有特殊要求的工程，也可以采用岩沥青与 SBS 等聚合物 进行复配改性。注3：现场制备的岩沥青改性沥青宜随配随用。注4：如采90 号基质沥青，其改性指 标可适当放宽。DB51/T 256920194 4.4 矿料 4.4.1 粗集料 粗集料 的技 术要 求应 符 合JTG F40 相 关道 路等 级的 规定。4.4.2 细集料 细集料 技术 指标 应符 合JTG F40 相关 道路 等级 的规 定。4.4.3 填料 填料 技 术指 标应符合 JTG F40 的 相关 规定。4.4.4 纤维稳 定剂 岩沥青 改性沥 青用 于SMA 类 混合料，应掺 加纤 维稳定 剂，宜 选用絮 状木 质素纤 维、聚 酯纤维 等，纤维的质 量及 掺量 应符 合JTG F40 的 相关 规定。4.5 岩沥青 改性 沥青 混合 料 4.5.1 岩沥青 改性 沥青 密级 配混 凝土马 歇尔 试验 的技 术要 求应符 合 表 3 的 要求 表3 岩沥青 改性 沥青 密级 配混 凝土马 歇尔 试验 技术 要求 试验项目 单位 技术要求 试验方法 马歇尔试件尺寸 mm 101.6mm 63.5mm JTG E20 T0702 马歇尔试件击实次数（双面）次 75 JTG E20 T0702 空隙率 VV%3 5 JTG E20 T0705 矿料间隙率 VMA（注）%11 16 JTG E20 T0705 稳定度，不小于 kN 9 JTG E20 T0709 流值 0.1mm 15 40 JTG E20 T0709 沥青饱和度 VFA%65 80 JTG E20 T0705 注：矿料间隙率 VMA 的确定 应根据设计空隙率选择相应集料公称最大粒径（mm）的最 小 VMA，应参照 JTG F40 密级配沥青混凝土混合料马歇尔试验技术标准表 5.3.3-1 确定。4.5.2 SMA-13 混 合料 的马 歇尔 试 验配合 比设 计技 术要 求应 符合 表 4 的 要求。表4 岩沥青 改性 沥 青SMA-13 混 合料马 歇尔 试验 配合 比设 计 技术 要求 试验项目 单位 技术要求 试验方法 马歇尔试件尺寸 mm 101.6mm 63.5mm JTG E20 T0702 马歇尔试件击实次数（双面）次 50 JTG E20 T0702 空隙率 VV（注）%3 4.5 JTG E20 T0705 矿料间隙率 VMA，不小于%17 JTG E20 T0705 粗集料骨架间隙率 VCAmix，不大 于-VCADRC JTG E20 T0705 沥青饱和度 VFA%75 85 JTG E20 T0705 稳定度，不小于 kN 6.0 JTG E20 T0709 流值 mm JTG E20 T0709 谢伦堡沥青析漏试验的结合料损失，不大于%0.1 JTG E20 T0732 DB51/T 256920195 肯塔堡飞散试验的混合料损失或浸水飞散试验，不大于%15 JTG E20 T0733 注：对于高温稳定性要求较高的重载交通路段或炎热地区，设计空隙率允许放宽到 4.5%，VMA 允许放宽到16.5%。4.5.3 岩沥青 改性 沥青 混合 料的 水稳定 性 应 符合 JTG F40 中改性 沥青 的相 关规 定。4.5.4 岩沥青 改性 沥青 混合 料的 动稳定 度应 符合 表 5 的技 术要求。表5 岩沥青 改性 沥青 混合 料 的 动稳定 度技术 要求 混合料类型 动稳定度（次/mm）试验方法 中、轻交通 重交通及以上 密级配沥青混合料，不小于 3000 3200 JTG E20 T0719 SMA 沥青混合料，不小于 3500 4.5.5 岩沥青 改性 沥青 混合 料的 低温 弯 曲试 验 破 坏应 变应 符合 表6 的 技术 要求。表6 岩沥青 改性 沥青 混合 料低 温弯曲 试验 破坏 应 变 技术 要求 试验项目 单位 技术要求 试验方法 低温弯曲试验破坏应变，不小于 2000 JTG E20 T0715 4.5.6 岩沥青 改性 沥青 混合 料渗 水系数 应符 合 JTG F40 的 相关规 定。5 抽样及 判定 5.1 一般要 求 5.1.1 应以“批”为单 位检 查各 种材料 的来 源和 质量，不 符合质 量要 求的 材料 不得 进场。5.1.2 同一料 源、同一 次购 入并 运至生 产现 场的 岩沥 青以 每 30 吨为 一个 检验 批次（不足 30 吨 时按 一个批次），每一 批次 岩沥 青应随 附生 产厂 家检 测合 格的报 告和 出厂 检验 单。5.2 岩沥青 沥青的 颜色、杂 质等 在施 工中应 随时 目测，到 场的 岩沥青 应按 照表7的项 目 进 行抽检 检验。表7 每批岩 沥青 抽检 项目 与频 率 检测项目 抽检频率 平行试验次数（或一次试验的样数）溶解度 每批 1 次 3 灰分 每批 1 次 3 含水量 每批 1 次 3 闪点 每批 1 次 3 5.3 基质沥 青 基质沥 青的 质量 检验 按照JTG F40 相关 要求 执行。DB51/T 256920196 5.4 岩沥青 改性 沥青 采用“湿 法”工 艺生 产岩 沥 青改性 沥青 时，以 现场 制 作好后 存入 到同 一沥 青罐 的岩沥 青改 性沥 青为一个检 验批 次，按照 表 8 的项目 进行 抽检 检验。表8 每批岩 沥青 改性 沥青 抽检 项目与 频率 检测项目 抽检频率 平行试验次数（或一次试验的样数）针入度 每批 1 次 3 软化点 每批 1 次 2 延度 每批 1 次 3 运动粘度 每批 1 次 3 5.5 矿料 矿料的 质量 检验 按照JTG F40 相关 要求 执行。5.6 岩沥青 改性 沥青 混合 料 岩沥青 改性 沥青 混合 料的 检查频 率与 质量 控制 应符 合表 9 的要 求。表9 岩沥青 改性 沥青 混合 料生 产阶段 的质 量控 制要 求 项 目 检查频率及单点检验评价方法 质量要求或 允许偏差 试验方法 高速公路、一级公路、城市快速路、主干路 其他等级公路、次干路及支路 混合料外观 随时 观察集料粗细、均匀性、离析、油石比、色泽、冒烟、有无花白料、油团等各种现象 目测 沥青、集料的加热温度 逐盘检测评定 符合 JTG F40 规定 传感器自动检测、显示并打印 混合料出厂温度 逐盘测量记录，每天取平均值评定 符合 JTG F40 规定 温度波动标准差小于 5 传感器自动检测、显示并打印 矿料级配 0.075mm 逐盘在线检测 2%（2%）计算机采集 数据计算 2.3 6 m m 5%（4%）4.7 5 m m 6%（5%）0.075mm 逐盘检查，每天汇总 1 次取平 均值评定 1%JTG F40 附录G 总量检验 2.3 6 m m 2%4.7 5 m m 2%DB51/T 256920197 表9 岩 沥青 改性 沥青 混合 料生产 阶段 的质 量控 制要 求（续）0.075mm 每台拌和机，每天 1 2 次,以2 个试样平均值评定 2%（2%）2 T0725 抽提筛分与标准级配比较的差 2.3 6 m m 5%（3%）6 4.7 5 m m 6%（4%）7 沥青用量 逐盘在线检测 0.3%计算机采集数据计算 逐盘检查，每天汇总 1 次取平 均值评定 0.1%JTG F40 附录F 总量检验 每台拌和机，每天 1 2 次,以2 个试样平均值评定 0.3%0.4 JTG E20T0722、T0721 岩沥青掺量 每日汇总 0.1%总量检验 逐盘在线检测 0.2%自动检测与打印 最大理论密度 每日 1 次 实测记录 JTG E20 T0711 马歇尔试验：空隙率、稳定度、流值 每台拌和机每天 l 2 次，以 4 6个试件的平均值评定 符合设计要求 JTG E20 T0702、T 0709、JTG 40 附录B、附录 C 浸水马歇尔试验 必要时(试件数同马歇尔试验)符合设计要求 JTG E20 T0702、T0709 车辙 试验 必要时(以 3 个试件的平均值评 定)符合设计要求 JTG E20 T0719 注1：单点检验是指试验结果以一组试验结果的报告值为一个测点的评价依据，一组试验有多个试样时，报告值的取用按现行公路工程沥青与沥青混合料试验规程的规定执行。注2：油石比抽提试验应事先进行空白试验标定，提高测试数据准确度。注3：马歇尔试验以拌和站取样后立即成型的试件为准，成型温度和试件高度必须符合试验要求。注4：括号内数据适用于 SMA 混合料。6 包装、标志 6.1.1 岩沥青 宜采 用防 潮、不宜 破损的 附有 内膜 的纸 袋或 塑料编 织袋 包装。每 袋数 量可根 据添 加工 艺和运输 方式 确定。包 装上 应包括 下列 内容：a)产品名 称和 型号；b)净质量；c)生产单 位名 称、地址。6.1.2 每批岩 沥青 产品 应配 使用 说明书 和合 格证，合 格证 上除包 括上 述内 容外，还 应包括 以下 内容：a)生产地；b)生产日 期；c)生产批 号；d)质检员；e)检验执 行标 准；f)检验结 果。DB51/T 25692019 DB51/T 256920198 7 运输、储存 岩沥青 在运 输时，应 避免 日晒、玷污 和划 伤，保持 外包装 完好 无损；产 品应 存放于 干燥 的库 房 里，温度不 超过40，储 存期 不宜超 过24 个月。DB51/T 256920199 A A 附 录 A（资料 性附 录）岩沥青 改性 沥青 制备 工艺 A.1 岩沥青 改性 沥青 制备 工艺“湿法”工 艺是 将基 质沥 青通过 流量 计计 量输 送至 沥青罐 中并 加热 至155175，将 天然 岩沥 青改 性 剂 用提 升机 提 升至 罐顶 操 作 平台，计 量 好重 量后 加 入 沥青 搅拌 罐 中进 行搅 拌 混 融，搅拌20 min 30min 后即可 使用，如果 生 产设备 带有胶 体磨 或剪切 设备，那么通 过胶 体磨剪 切后使 用，效 果更 佳。一般性“湿法”生 产工 艺流 程如下，流 程图 见图A.1：a)开启 1#阀 门和 1#沥 青泵，将一定 数 量 150 160 的基质 沥青 注 入 A 混 合罐，启动 搅拌 器；b)提前将 按比 例计 算好 的岩 沥青运 至设 备投 料口 处，并在基 质沥 青已 经注 入 约 500 kg 时，启 动 提升 机，开始 投料。在 投料 时应尽 量减 少改 性剂 散失，控制 好投 料速 度，确保 整个过 程均 匀流 畅，改性剂应 在还 有 约 500 kg 基 质沥青 未进 入 A 罐时 投完，以便 于搅 拌混 合；c)待基质 沥青 及岩 沥青 改性 剂全部 加入 后，混合 料 在A 罐中 连续 搅拌10 min，以达到 充分 混融；d)启动研 磨 罐B 的 搅拌 器，打开6#阀门和 3#阀门，待 沥青流 满管 道时，启 动胶 体磨，混 合 罐 A 中的基质 沥青 与改 性剂 混合 料由 3#阀门 流出，经 胶体 磨研磨 后，通过 6#阀 门全 部注入 研磨 罐 B，接着快速 打 开4#阀门，同 时 关闭 3#阀 门，使 B 罐中 一 次研磨 的基 质沥 青与 改性 剂的混 合料 由 4#阀门流出，经胶 体磨 研磨 后通 过 7#阀 门进 入 C 罐，正常 情况下 研磨 2 遍 可达 到技 术要求，即 为合 格 改性沥青，视 检测 结果 而定；e)启动成 品 罐C 搅 拌器，待 改性沥 青全 部注 入 C 罐后，开 启5#阀门，打 开 2 沥青泵，即 可 向 外 输出成品 岩沥 青改 性沥 青。输出完 毕后，关 闭 2 沥 青泵、5#阀 门；f)在步 骤d）中待A 罐 沥青 全部循 环 至 B 罐 后，重复 上述操 作，如此 连续 循环 生产。图A.1“湿法”岩 沥青 改性 沥青 生产流 程 DB51/T 2569201910 B B 附 录 B（规范 性附 录）适用结 构层 B.1 适用结 构层 B.1.1 岩沥青 改性 沥青 适用 于沥 青路面 面层 材料。B.1.2 应根据 公路 或道 路等 级、交通荷 载等 级、气候 条件、连续 长陡 纵 坡 路段，结 合当地 实践 经验，合理地选 择岩 沥青 改性 沥青 混合料 适用 的结 构层 位，亦可参 照 表B.1 选用。表B.1 岩沥青 改性 沥青 混合 料适 用结构 层位 结构层 高速公路、一级公路、城市快速路、主干路 二级及以下公路、次干路 重交通以上 中、轻交通 上面层 中面层/下面层 注1：“”表示优先选用，“”表示根据需要可选用，“/”表示一般情况不设计该层位。注2：车辙等沥青路面的流动变形是国际上最常见的沥青路面损坏现象。据国际上的统计，在沥 青路面的维修养护中，车辙变形是主要病害之一。车辙病害 的发生直接威胁到交通安全，同时车辙损害的维修也最为困难，因 为 车辙 不 仅发 生在 表 面，也存 在 于中 下 面层。通 过 工程 实践 发 现，加 入岩 沥青 的 改性 沥青 在 高温 稳 定 方面 有 较大 的 优势，能 够 很好 地解 决 沥青 路 面由 于大 交 通量、超 重 超载、长 陡 纵坡 慢 速交 通 等 引 起的 路 面 车辙。岩沥 青 改性 沥青 混 合料 主要 适 用于 中 面层 和下 面 层，提高 路 面的 高 温稳 定性、水稳 定性、动态 模 量 和抗 疲 劳性 能，亦 可根 据 需要 用于 上 面层。适用 于存 在 重载 交通 和 慢速 交 通条 件；或 水平 荷载 作 用较 大 的 路段，如平 交 路口、收 费 站附 近、公 交车 站、长 陡纵坡；或 工程 项 目处 于 高温、多 雨 的气 候条 件；或 工 程项目所处地区的现有路面存在较多的车辙、推移等变形类病害。B.2 结构 计 算参 数 B.2.1 用于岩 沥青 改性 沥青 混合 料的路 面结 构设 计参 数，高速公 路、一级 公路、城 市快速 路及 主干 路施工图设 计阶 段宜 采 用 JTG D50-2017 规定 的水 平一，通过室 内试 验实 测确 定，其他设 计阶 段和 公路等级可 采用 水平 二或 水平 三。B.2.2 按水平 三，宜参 照 表 B.2 确定岩 沥青 改性 沥青 混合 料动态 压缩 模量。B.2.3 密级配 和骨 架密 实型 岩沥 青改性 沥青 混合 料泊 松比 宜取 0.25。表B.2 岩沥青 改性 沥青 混合 料 20条件 下动 态压 缩模 量取 值范围 岩沥青改性沥青混合料类型 动态压缩模量取值（MPa）AC-13C、AC-20C、AC-25C 9500 13000 SMA-13 8500 12000 DB51/T 2569201911 附 录 C（规范 性附 录）岩沥青 改性 沥青 路面 配合 比设计 C.1 一般要 求 C.1.1 岩沥青 改性 沥青 混合 料配 合比设 计应 包括 目标 配合 比设计、生 产配 合比 设计、生产 配合 比验 证三个阶段，具 体设 计流 程参 照 JTG F40 相关 规定 执行。C.1.2 岩沥青 改性 沥青 混合 料配 合比设 计宜 采用 马歇 尔试 验配合 比设 计方 法，当采 用其他 方法 设计 沥青混合料 时，仍应 进行 马歇 尔试验 和各 项配 合比 设计 检验，并报 告不 同设 计方 法的试 验结 果。C.1.3 对岩沥 青改 性沥 青混 合料 的性能 检验，应 符合 本规 范要求。C.1.4 高速公 路、一级 公路、城 市快速 路及 主干 路宜 采用“湿法”工 艺，其他 公路 及城市 道路 可根 据设计要求 选择“湿 法”或“干法”。C.2 配合比 设计 C.2.1 岩沥青 改性 沥青 混合 料主 要用于 沥青 路面 中、下面 层，也 可根 据需 要用 于沥 青路面 上面 层，沥青混合料 工程 级配 类型 宜选 用密级 配粗 型（AC-13C、AC-16C、AC-20C、AC-25C 型）或 骨架密 实 型 SMA-13，典型级 配范 围应 满足 表 C.1 的要 求，其他 类型 混合 料级配 范围 参 照 JTG F40 中的相 关要 求执 行。表C.1 常用岩 沥青 改性 沥青 混合 料级配 范围 规格 通过各个筛孔（方孔筛 mm）的 质量百分率（%）31.5 26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 SMA-13 100 90100 5075 2034 1526 1424 1220 1016 9 15 8 12 AC-13C 100 90100 6080 3053 2040 1530 1023 7 18 5 12 4 8 AC-16C 100 95100 7092 5676 3050 2036 1628 10 20 8 16 6 13 4 8 AC-20C 100 90100 7490 6282 5070 3245 2236 1628 1022 6 16 4 12 3 7 AC-25C 100 90 100 70 90 60 82 51 73 40 65 2440 1432 10 24 7 18 6 14 4 10 3 7 注：为了更好地发挥岩沥青改性沥 青混合料的高温抗车辙性能，本规范结合JTG D50-2017 的要求及四川地区近年来的工程实践经验，推荐采用粗型沥青混凝土级配类 型。该类级配以粗集料为主，具有表面粗糙，构造深 度较大，抗车辙、变形的性能较好等特点。C.2.2 岩沥青 进行 混合 料目 标配 合比设 计前，应 测试 岩沥 青灰分 的密 度、粒度 组成 以及天 然沥 青溶 解度，岩沥青 中的 灰分 应按 照实 际比例 计入 矿粉；在计 算 沥青用 量时，应按 照“岩 沥 青掺量 天 然沥 青溶解度”确定 替换 基质 沥青 的比例，将 该部 分沥 青与 基质沥 青合 并作 为油 石比 参数。C.2.3 试验室 拌制 掺加 岩沥 青的 沥青混 合料 程序 为：用烘 箱将集 料加 热至 预定 温度、倒入 拌和 锅，先将岩沥青 和热 集料 干 拌 30 s（仅“干拌”工 艺），然 后加入 预定 用量 的沥 青（“干拌”工 艺为 基质沥青，“湿 法”工艺 为预 制好的 岩沥 青改 性沥 青）拌和 90 s，最 后加 入矿 粉，再拌 和 90 s。C.2.4 岩沥青 改性 沥青 混合 料室 内拌和 及成 型温 度控 制应 符合 表 C.2 的要 求。DB51/T 2569201912 表C.2 岩沥青 改性 沥青 混合 料室 内制件 温度 室内工艺环节 温度范围（）湿法 干法 矿料加热温度 160180 沥青加热温度 150160 岩沥青改性沥青加热温度 155165 沥青混合料拌和温度 165175 160170 制作成型温度 150160 DB51/T 2569201913 附 录 D（规范 性附 录）岩沥青 改性 沥青 路面 施工 D.1 一般要 求 D.1.1 施工前 应检 查基 层或 下承 层的质 量，不符 合要 求时 不应铺 筑。旧沥 青路 面或 下承层 已被 污染 时，应经清 洗或 铣刨 处理 后方 可开始 铺筑。D.1.2 粘层油 的洒 布应 使用 专用 的洒布 车进 行，粘层 油应 洒布均 匀且 应严 格控 制洒 布量，对于 路面 边角和接缝 等洒 布车 有效 工作 范围之 外的 区域 应由 有经 验的工 人进 行人 工洒 布。D.1.3 正式施 工前 应铺 筑试 验段，确定 松铺 系数、摊 铺与 碾压速 度、碾压 遍数 及压 实机具 组合 等，并应在摊铺 过程 中随 时检 查摊 铺层厚 度、压实 度。D.1.4 气温低 于 10 或遇 大风、雨、雪天 气不 应施 工。D.1.5 对于“干法”工 艺应 提前 试验，做到 工艺 稳定。D.1.6 对于岩 沥青 改性 沥青 混合 料的沥 青含 量测 试，宜优 先采用 燃烧 法测 定，并应 进行对 比试 验标 定燃烧法测 试沥 青用 量的 修正 系数。D.2 岩沥青 改性 沥青 的制 备 D.2.1 生产改 性沥 青的 基质 沥青 与岩沥 青应 有良 好的 配伍 性，基 质沥 青应 符 合 JTG F40 要 求。D.2.2 工厂化 生产 岩沥 青改 性沥 青时，宜参 照附 录 A 的工 艺要求 进行 加工。D.2.3 工厂生 产的 改性 沥青 到达 施工现 场后 应储 存在 具有 搅拌和 加热 设备 的沥 青罐 中，使 用前 应搅 拌均匀，在 施工 过程 中应 定期 取样检 验产 品质 量，发现 离析等 质量 不符 要求 的改 性沥青 不得 使用。D.2.4 现场“湿法”工 艺生 产岩 沥青改 性沥 青时，宜 采用 胶体磨 进行 剪切 混融。当 无胶体 磨时，可 采用带有搅 拌装 置的 沥青 罐生 产，并 宜按 如下 工艺 生产：a）将预热 至150 160 的基质 沥青 泵送 至沥 青罐，待罐 内温 度升 至 160 170 时，开启搅拌 装置；b）将1/2 设计 用量 的岩 沥青 缓慢加 入，边加 边搅 拌 0.5 h1 h；c）加入剩 余的 岩沥 青，继续 搅拌 0.5 h 1 h，使岩 沥 青与基 质沥 青充 分混 合；d）将制备 好的 岩沥 青改 性沥 青移入 贮存 罐，并配 置搅 拌装置，搅 拌发 育 2 h 4 h。条文说 明：在现 场采 用“湿 法”加 工岩 沥青，应 采取 边 添加边 搅拌，避 免成 团，导 致延长 搅拌 时间。D.2.5 现场生 产的 改性 沥青 宜随 配随用，在 不发 生离 析的 状态下 使用。生 产设 备应 设有取 样口 供随 机采集样品 用，采集 的试 样宜 立即在 现场 制样 检测。D.3 拌合 D.3.1 岩沥青 改性 沥青 混合 料的 生产应 采用 间歇 式拌 和机，应符 合下 列要 求：a)总拌和 能力 满足 施工 进度 要求，拌和 机除 尘设 备完 好，能 达到 环保 要求。b)冷料仓 的数 量满 足配 合比 需要，通常 不宜 少 于 45 个，矿 粉仓 应配 备振 动装 置以防 止矿 粉 起拱。c)拌和机 必须 有二 级除 尘装 置，经一 级除 尘部 分可 直 接回收 使用，二级 除尘 部 分应废 弃，对 因除尘造成 的粉 料损 失应 补充 等量的 新矿 粉。d)间歇式 拌和 机必 须配 备计 算机设 备，拌和 过程 中逐 盘 采集并 打印 各个 传感 器测 定的材 料用 量 和沥青混 合料 拌和 量、拌和 温度等 各种 参数，每 个台 班结束 时打 印出 一个 台班 的统计 量。DB51/T 2569201914 D.3.2 采用“干法”工 艺生 产岩 沥青改 性沥 青混 合料 时，间歇式 沥青 混合 料拌 和楼 宜单独 配置 用于 添加岩沥青 的矿 粉仓，或配 备 自动控 制的 螺旋 推进 系统 控制岩 沥青 的自 动精 确添 加。小规 模生 产时，亦可采用 在沥 青混 合料 拌缸 设投料 口，由人 工直 接投 入拌和 缸中 生产 岩沥 青改 性沥青 混合 料。D.3.3 按生产 配合 比确 定各 种材 料的用 量参 数，输 入控 制 拌和楼 的计 算机，设置 温 度、时间 等工 艺参 数。D.3.4 岩沥青 改性 沥青 混合 料生 产过程 中各 环节 的温 度应 符合D.1 的 要求。烘 干集 料的残 余含 水量 不得大于 1%。每天 开始2 盘 集 料应提 高加 热温 度，并干 拌1 盘 集料 废弃，再 正式 加沥青 拌和 混合 料。D.3.5 岩沥青 改性 沥青 混合 料“干法”拌和 程序：计 量准 确的集 料先 加入 拌和 缸，接着加 入计 量好 的岩沥青，干拌 时间 比正 常情 况延 长 510 s，通 过高 温 矿料的 剪切 拌和 将岩 沥青 颗粒熔 融均 匀混 合 分散，再 加入 矿粉 进行 拌和。干拌 结束 后，喷入 基质 沥青进 行拌和，拌和 时间 可延 长5s。间 歇式 拌和机每 盘的 生产 周期 不宜 少于 55 s(其中 干拌 时间 不少 于 15 s)，SMA 混合 料 的拌和 时间 应适 当延长5 s 10 s。应根 据 现 场拌和 效果 对初 定的 拌和 时间进 行调 整。D.3.6“湿法”工 艺生 产时，混 合料拌 合时 间应 按 照 JTG F40 中 关于 改性 沥青 混合 料 生产的 工艺 要求 执行。D.3.7 拌和好 的岩 沥青 改性 沥青 混合料 中沥 青应 均匀 地裹 覆集料，无 花白 料、无结 团成块 或严 重的 离析现象。D.3.8 生产添 加纤 维的 沥青 混合 料时，纤维 必须 在混 合料 中充分 分散，拌 和均 匀。拌和机 应配 备同 步添加投料 装置，松 散的 絮状 纤维可 在喷 入沥 青的 同时 或稍后 采用 风送 设备 喷入 拌和锅，拌 和时 间 宜 延长5s 以上。颗 粒纤 维可 在 粗集料 投入 的同 时自 动加 入，经 510 s 的干 拌后，再投 入矿 粉。工程量很小 时也 可分 装成 塑料 小包或 由人 工量 取直 接投 入拌和 锅。D.3.9 使用改 性沥 青时 应随 时检 查沥青 泵、管道、计 量器 是否受 堵，堵塞 时应 及时 清洗。D.3.10 沥青混 合料 出厂 时应 逐车 检测沥 青混 合料 的重 量和 温度，记录 出厂 时间，签 发运料 单。表D.1 岩沥青 改性 沥青 混合 料生 产过程 温度 控制 要求 施工工艺环节 拌和方法 湿法 干法 沥青加热温度（）150160 岩沥青改性沥青温度（）160170 集料加热温度（）180190 混合料出料温度（）165175 混合料废弃温度（）195 D.4 运输 D.4.1 岩沥青 改性 沥青 混合 料应 采用带 保温 措 施 的运 输车，并 采用 篷布 加棉 被覆 盖 保温、防 雨、防 污 染。D.4.2 运料车 每次 使用 前后 必须 清扫干 净，在车 厢板 上涂 一薄层 防止 沥青 粘结 的隔 离剂或 防粘 剂，但不得有余 液积 聚在 车厢 底部。D.4.3 从拌和 机向 运料 车上 装料 时，应 多次 挪动 汽车 位置，平衡 装料，以 减少 混合 料离析。D.4.4 热拌沥 青混 合料 宜采 用较 大吨位 的运 料车 运输，运 料车的 运力 应稍 有富 余，施工过 程中 摊辅 机前方应有 运料 车等 候。对高 速公路、一 级公 路，宜待 等候的 运料 车多 于 5 辆后 开始摊 铺。D.4.5 运料车 到施 工现 场后，应 逐车检 测混 合料 温度 并检 查是否 出现 表面 结块 现象，严重 时应 废弃。D.5 摊铺 DB51/T 2569201915 D.5.1 混合料 摊铺 前熨 平板 应提前 0.5 h1 h 预热，温 度 不低 于100。D.5.2 摊铺机 应缓 慢、均匀、连 续不间 断摊 铺，以减 少接 缝，保 持路 面平 顺整 齐，摊铺速 度宜 控制 在 1 m/min 3 m/min。摊 铺过 程 中不得 出现 停机 待机 或者 随意改 变摊 铺速 度。当发 现混合 料出 现明 显 的离析、波浪、裂 缝、拖痕 时，应 分析 原因，予 以消 除。D.5.3 摊铺过 程中 应监 测混 合料 温度变 化，应待 本车 混合 料摊铺 完后 才揭 开保 温篷 布，以 减少 摊铺 过程中温度 损失。D.5.4 应在保 证摊 铺层 表面 平整 的前提 下，将熨 平板 的振 捣或夯 锤压 实装 置调 节到 适宜的 振动 频率 和振幅，增 大摊 铺机 的激 振力，提高 摊铺 层的 初始 压实 度。D.5.5 下面层 宜采 用钢 丝绳 引导 的高程 控制 方式，上 面层 宜采用 平衡 梁或 雪橇 式
