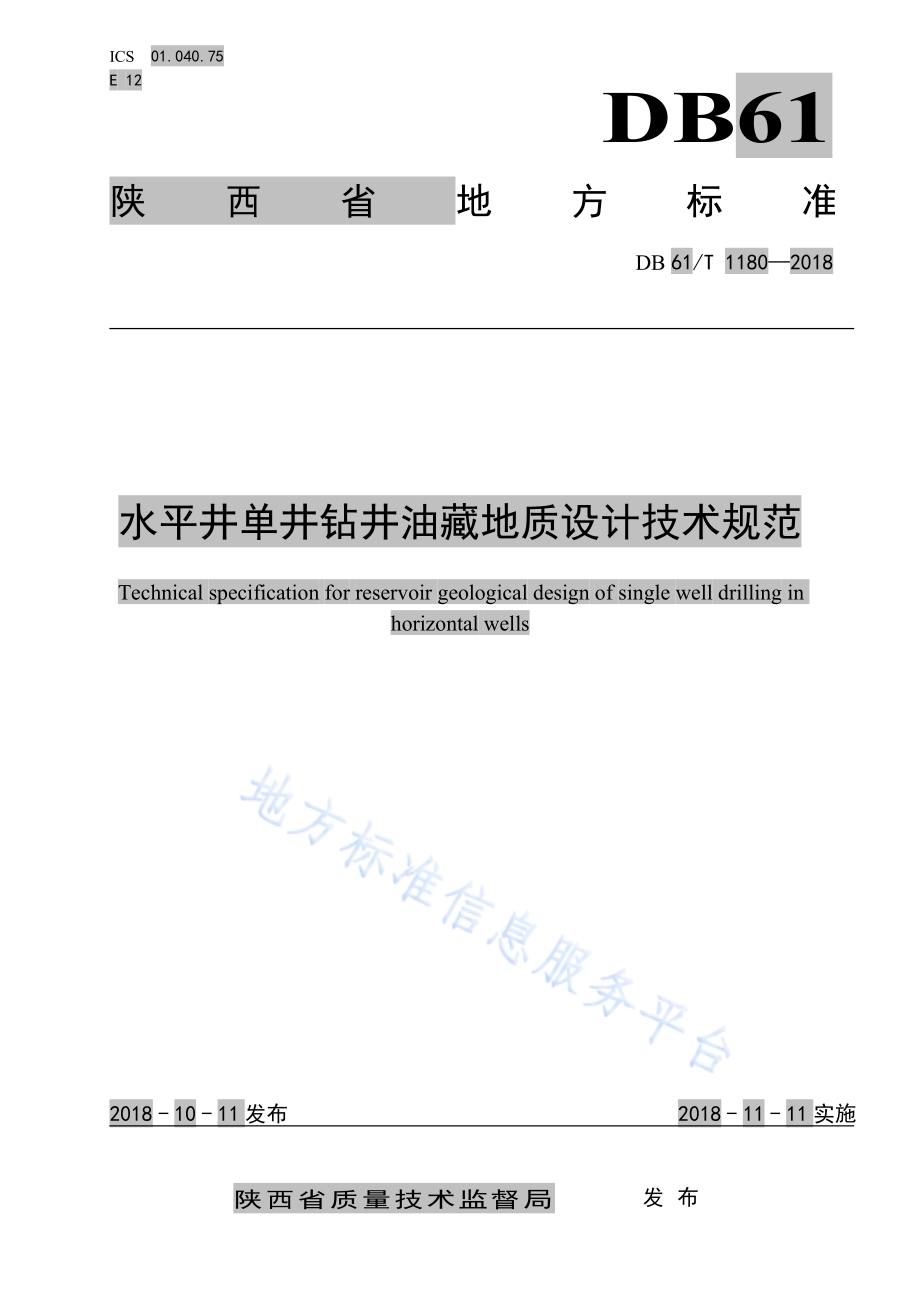

I C S 0 1.0 4 0.7 5E 1 2DB61陕 西 省 地 方 标 准D B 6 1/T 1 1 8 0 2 0 1 8水 平 井 单 井 钻 井 油 藏 地 质 设 计 技 术 规 范T e c h n i c a l s p e c i f i c a t i o n f o r r e s e r v o i r g e o l o g i c a l d e s i g n o f s i n g l e w e l l d r i l l i n g i nh o r i z o n t a l w e l l s2 0 1 8-1 0-1 1 发 布 2 0 1 8-1 1-1 1 实 施陕 西 省 质 量 技 术 监 督 局发 布D B 6 1/T 1 1 8 0 2 0 1 8I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 水 平 井 设 计 基 本 条 件.25 地 质 设 计 编 写 内 容 及 顺 序.26 油 藏 地 质 设 计 技 术 要 求.2D B 6 1/T 1 1 8 0 2 0 1 8I I前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 陕 西 延 长 石 油（集 团）有 限 责 任 公 司 提 出。本 标 准 由 陕 西 省 能 源 局 归 口。本 标 准 起 草 单 位：陕 西 延 长 石 油（集 团）有 限 责 任 公 司。本 标 准 主 要 起 草 人：贾 自 力、石 彬、赵 思 远、党 海 龙、方 晓 君、吴 长 辉、康 胜 松、蔺 建 武、李 春 霞、冯 婷 婷。本 标 准 由 陕 西 延 长 石 油（集 团）有 限 责 任 公 司 研 究 院 负 责 解 释。本 标 准 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 延 长 石 油（集 团）有 限 责 任 公 司 研 究 院电 话：0 2 9-8 9 5 8 1 7 0 2地 址：陕 西 省 西 安 市 雁 塔 区 科 技 二 路 7 5 号邮 编：7 1 0 0 7 5D B 6 1/T 1 1 8 0 2 0 1 81水 平 井 单 井 钻 井 油 藏 地 质 设 计 技 术 规 范1 范 围本 标 准 规 定 了 水 平 井 油 藏 地 质 设 计 的 技 术 要 求。本 标 准 适 用 于 陕 西 省 境 内 各 油 田 水 平 井 单 井 钻 井 油 藏 地 质 设 计。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。S Y/T 5 5 7 9.2 2 0 0 8 油 藏 描 述 方 法 第 2 部 分：碎 屑 岩 油 藏S Y/T 6 1 6 9 1 9 9 5 油 藏 分 类S Y/T 6 7 9 6 2 0 1 0 油 气 田 开 发 图 例 及 编 图 规 范S Y/T 7 0 6 7 2 0 1 6 水 平 井 油 藏 地 质 设 计 技 术 要 求3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1水 平 井 h o r i z o n t a l w e l l指 最 大 井 斜 角 达 到 或 接 近90（一 般 不 小 于86），并 在 目 的 层 中 维 持 一 定 长 度 的 水 平 井 段 的 特 殊 井。3.2跟 端 h e e l水 平 段 的 起 始 点，也 叫 入 靶 点。3.3趾 端 t o e-e n d水 平 段 的 终 止 点。3.4靶 前 距 f r o n t a l d i s t a n c e f r o m t a r g e t p o i n t水 平 井 入 靶 点 与 井 口 铅 垂 线 的 距 离。3.5水 平 段 长 度 h o r i z o n t a l s e c t i o n l e n g t h水 平 段 入 靶 点 与 终 止 点 之 间 的 距 离。D B 6 1/T 1 1 8 0 2 0 1 824 水 平 井 设 计 基 本 条 件水 平 井 设 计 目 标 区 构 造、储 层、流 体 性 质、油 水 分 布 和 油 藏 类 型 清 楚，层 系 井 网 合 理。老 油 区 剩 余油 分 布 和 剩 余 可 采 储 量 落 实；井 控 程 度 低 的 区 域，参 考 井 要 获 得 稳 定 的 工 业 油 流。5 地 质 设 计 编 写 内 容 及 顺 序应 按 照 S Y/T 7 0 6 7 2 0 1 6 的 要 求 和 以 下 内 容 和 顺 序 编 写：a)目 的 层 油 藏 地 质 特 征；b)目 的 层 开 发 简 况；c)水 平 井 设 计；d)故 障 提 示；e)施 工 要 求；f)健 康、安 全 与 环 境 管 理 要 求；g)设 计 及 施 工 变 更 要 求；h)提 交 资 料 要 求；i)其 它 要 求；j)封 面 要 求；k)图 表 要 求。6 油 藏 地 质 设 计 技 术 要 求6.1 目 的 层 油 藏 地 质 特 征6.1.1 油 区 概 况简 要 记 述 水 平 井 所 处 地 理 位 置、区 域 内 地 理 环 境 概 况、气 候、地 质 灾 害 等，水 平 井 设 计 区 块 内 各 类完 钻 井 情 况 及 其 钻 遇 目 的 层 的 油 层 情 况。6.1.2 地 层 对 比 与 划 分开 展 精 细 地 层 对 比 与 划 分，应 按 照 S Y/T 5 5 7 9.2 2 0 0 8 中 3.1.3 条 和 3.1.4 条 的 规 定 执 行。描 述 区 块目 标 储 层 地 层 对 比 与 划 分 结 果，水 平 井 目 标 油 层 顶、底 界 线 分 层 标 志 特 征 及 地 层 特 征。水 平 井 设 计 井 区储 层 划 分 至 小 层 或 单 砂 体。6.1.3 构 造 特 征描 述 水 平 井 所 处 的 区 域 构 造 位 置，目 的 层 砂 体 顶 面 微 构 造 特 征，应 按 照 S Y/T 5 5 7 9.2 2 0 0 8 中 3.2.2条 的 规 定 执 行。应 按 照 S Y/T 6 7 9 6 2 0 1 0 绘 制 水 平 井 设 计 区 目 的 层 砂 体 顶 面 微 构 造 等 值 线 图，步 长 不 大于 2 米。6.1.4 储 层 特 征6.1.4.1 岩 石 学 特 征描 述 目 的 层 岩 性、粒 度、碎 屑 成 分 及 含 量、胶 结 物 及 胶 结 类 型、黏 土 矿 物 成 分 及 含 量，按 照 S Y/T5 5 7 9.2 2 0 0 8 中 3.3.1 条 的 规 定 执 行。D B 6 1/T 1 1 8 0 2 0 1 836.1.4.2 物 性 特 征描 述 储 层 孔 隙 度、渗 透 率 分 布 特 征，应 按 照 S Y/T 5 5 7 9.2 2 0 0 8 中 3.3.5 条 的 规 定 执 行。注 明 数 据 来源，明 确 储 层 类 别。预 测 水 平 段 所 钻 遇 储 层 的 物 性 变 化 情 况。可 附 目 的 层 孔 隙 度、渗 透 率 平 面 分 布 等 值线 图。6.1.4.3 砂 体 特 征描 述 目 的 层 的 沉 积 微 相 类 型、砂 体 厚 度、砂 体 平 面 展 布、隔 层、夹 层、非 均 质 性、裂 缝 特 征。预 测水 平 段 所 钻 遇 储 层 的 砂 体 变 化 情 况。应 按 照 S Y/T 6 7 9 6 2 0 1 0 绘 制 水 平 井 设 计 区 目 的 层 砂 体 厚 度 等 值 线图。6.1.4.4 敏 感 性 特 征描 述 储 层 酸 敏、碱 敏、盐 敏、水 敏、速 敏、压 敏 方 面 的 特 征，注 明 数 据 来 源。6.1.5 油 层 特 征描 述 目 的 层 油 层 厚 度、含 油 饱 和 度 分 布、油 层 平 面 展 布、油 藏 剖 面 特 征，预 测 水 平 段 所 钻 遇 储 层 的油 层 变 化 情 况。应 按 照 S Y/T 6 7 9 6 2 0 1 0 绘 制 水 平 井 设 计 区 目 的 层 油 层 厚 度 等 值 线 图，应 按 照 S Y/T 6 7 9 6 2 0 1 0 绘 制 紧 邻 水 平 段 的 目 的 层 油 藏 剖 面 图，应 按 表 1 格 式 提 交 目 的 层 单 井 基 础 数 据 表。可 附 目 的 层 含油 饱 和 度 平 面 分 布 等 值 线 图。表 1 井 区 单 井 基 础 数 据 表井名 井口坐标 Y 井口坐标 X井口海拔m砂顶垂深m砂顶海拔m砂体厚度m油层厚度m孔隙度%渗透率1 0-3m2含油饱和度%6.1.6 流 体 性 质分 地 下 和 地 面 条 件 描 述 目 的 层 原 油 性 质，包 括 原 油 密 度、黏 度、体 积 系 数、气 油 比、凝 固 点、成 分，注 明 数 据 来 源。描 述 地 层 水 矿 化 度、氯 离 子 含 量、水 型。含 有 毒、有 害 气 体 的 需 提 示 并 说 明 情 况。应 按照 S Y/T 5 5 7 9.2 2 0 0 8 中 3.4.4 条 的 规 定 执 行。6.1.7 油 层 压 力 和 温 度包 括 目 的 层 的 原 始 地 层 压 力、饱 和 压 力、压 力 系 数、目 前 地 层 压 力、地 层 温 度、地 温 梯 度，注 明 数据 来 源，评 价 温 度、压 力 系 统。预 测 破 裂 压 力，水 平 井 设 计 区 有 异 常 压 力 现 象 的，写 明 具 体 情 况。6.1.8 油 藏 类 型描 述 油 气 水 分 布 特 点、油 气 水 界 面、成 藏 控 制 因 素 及 油 藏 类 型，应 按 照 S Y/T 6 1 6 9 1 9 9 5 的 规 定 执行。6.1.9 储 量 估 算D B 6 1/T 1 1 8 0 2 0 1 84描 述 储 量 计 算 的 主 要 计 算 参 数 取 值 及 数 据 来 源，计 算 水 平 井 单 井 控 制 含 油 面 积、地 质 储 量、可 采 储量。6.2 目 的 层 开 发 简 况6.2.1 开 发 现 状分 析 目 的 层 各 类 完 钻 井 试 油 试 采 特 征、采 油、注 水 等 开 发 现 状。应 按 表 2 格 式 提 交 水 平 井 设 计 区 目的 层 采 油 情 况 表，其 中 初 期 日 产 指 投 产 第 一 个 月 的 平 均 日 产 情 况，稳 定 日 产 指 投 产 1 年 时 的 日 产 情 况。表 2 井 区 目 的 层 单 井 采 油 情 况 统 计 表井名层位投产日期射孔井段m-m初期日产 稳定日产 目前日产 累计产油t备注 产液m3产油t含水%产液m3产油t含水%产液m3产油t含水%6.2.2 剩 余 油 潜 力 及 注 水 情 况新 钻 水 平 井 位 于 已 开 发 区 的，应 分 析 剩 余 油 分 布、剩 余 油 潜 力，附 水 平 井 设 计 区 目 的 层 剩 余 油 分 布图。位 于 注 水 开 发 区 的，应 分 析 见 效 见 水 情 况，应 按 表 3 格 式 提 交 水 平 井 设 计 区 目 的 层 注 水 情 况 表。表 3 井 区 目 的 层 单 井 注 水 情 况 统 计 表井名 层位 投注日期射孔井段m-m日注量m3月注量m3累计注水量m3泵压M P a井口油压M P a备注6.3 水 平 井 设 计6.3.1 钻 井 目 的 及 部 署 依 据包 括 水 平 井 的 钻 探、开 发 目 的，井 位 部 署 的 依 据。有 开 发 方 案、产 能 建 设 项 目 或 井 位 审 批 纪 要 的，注 明 钻 井 任 务 来 源。6.3.2 井 网 设 计包 括 水 平 井 所 采 用 的 井 网、注 采 井 距 及 依 据。6.3.3 水 平 段 设 计包 括 水 平 段 跟 端 和 趾 端 海 拔 深 度、可 供 对 比 的 邻 井 井 名、邻 井 对 应 的 层 位 及 油 层 段 或 解 释 层 号。6.3.4 靶 区 设 计D B 6 1/T 1 1 8 0 2 0 1 85包 括 水 平 段 方 位、水 平 段 长 度、各 靶 点 垂 深、各 靶 点 海 拔、各 靶 点 砂 体 深 度 预 测、完 钻 原 则、中 靶要 求。有 导 眼 井 的 注 明 导 眼 井 靶 点 坐 标、靶 点 垂 深、完 钻 原 则。应 按 表 4 的 格 式 要 求 提 交 水 平 井 井 位 设计 表，应 按 表 5 的 格 式 要 求 提 交 水 平 井 轨 迹 设 计 表。表 4 井 井 位 设 计 表井名井型井别地理位置构造位置目的层坐标Y X井口入靶点（A）B井口海拔m靶前距m水平段长度m水平井与邻井的平面关系中途电测要求表 5 井 轨 迹 设 计 表靶点大地坐标（m）层位预测砂岩厚度（m）靶点深度（m）靶窗尺寸（m）防碰井 备注Y X 海拔井深（垂深）高度宽度上偏 下偏砂顶参考 井 靶点砂底砂顶靶点砂底砂顶靶点砂底6.3.5 水 平 井 产 能 预 测D B 6 1/T 1 1 8 0 2 0 1 86预 测 水 平 井 的 稳 定 产 能，可 采 用 类 比 法、经 验 公 式 法、理 论 计 算 法 分 别 计 算 水 平 井 产 能，综 合 取 值。6.4 故 障 提 示6.4.1 一 般 故 障 提 示预 测 水 平 井 地 层 钻 遇 情 况，包 括 各 地 层 的 深 度、厚 度、岩 性，提 示 所 钻 遇 各 地 层 中 可 能 产 生 的 钻 井故 障。应 按 照 表 6 的 格 式 要 求 提 交 地 质 分 层 及 故 障 提 示 表。表 6 井 地 质 分 层 及 故 障 提 示 表地层 井深m厚度m岩性简述 故障提示 备注系 组 油组注：本设计深度为垂深（参考井）6.4.2 复 杂 情 况 提 示提 示 水 平 井 设 计 区 或 邻 近 区 块 开 发 过 程 中 已 出 现 的 复 杂 情 况，如 溢 流、井 涌、井 喷、井 漏、垮 塌、有 毒 有 害 气 体、断 裂 地 层，确 定 水 平 段 周 边 采 油 井 和 注 水 井 的 关 井 要 求。6.5 施 工 要 求6.5.1 钻 井 液 要 求包 括 钻 井 液 类 型、密 度、失 水 方 面 的 要 求。6.5.2 井 身 质 量 要 求分 为 斜 井 段 与 水 平 段 两 部 分，包 括 最 大 全 角 变 化 率、最 大 井 径 扩 大 率、平 均 井 径 扩 大 率、直 井 段 井斜 方 面 的 要 求。6.5.3 井 身 结 构 要 求包 括 钻 头、套 管、水 泥 返 深 方 面 的 要 求。6.5.4 完 井 质 量 要 求包 括 井 口 装 置、试 压 压 力、压 降、封 固 质 量 方 面 的 要 求。6.5.5 录 井 要 求包 括 岩 屑 录 井、荧 光 录 井、综 合 录 井、循 环 观 察、钻 井 液 录 井 方 面 的 要 求。6.5.6 测 井 要 求包 括 测 井 井 段、测 井 系 列、测 井 时 间 方 面 的 要 求。6.6 健 康、安 全 与 环 境 管 理 要 求D B 6 1/T 1 1 8 0 2 0 1 876.6.1 基 本 要 求现 场 施 工 的 基 本 要 求 包 括 开 钻、钻 井 过 程 中 和 完 钻 执 行 的 规 章 制 度。6.6.2 健 康 管 理现 场 人 员 的 健 康 管 理 要 求 包 括 劳 动 用 具、医 疗、饮 食、睡 眠、清 洁、有 毒 有 害 防 护 方 面 的 要 求。6.6.3 安 全 管 理现 场 施 工 的 安 全 管 理 要 求 包 括 井 控、安 全 演 练、有 毒 有 害 气 体 监 测 方 面 的 要 求。6.6.4 环 境 管 理现 场 施 工 的 环 境 管 理 要 求 包 括 钻 井 液 处 理、水 源 保 护、排 污、植 被 保 护 方 面 的 要 求。6.6.5 风 险 提 示现 场 施 工 的 风 险 提 示 包 括 复 杂 情 况 的 提 示 与 处 理，区 域 内 钻 井 过 程 中 已 发 生 安 全 事 故 的 必 须 说 明 情况。6.7 设 计 及 施 工 变 更 要 求包 括 设 计 变 更 程 序 和 施 工 变 更 程 序 要 求。6.8 提 交 资 料 要 求包 括 提 交 资 料 项 目、数 量、质 量、介 质、时 限 的 要 求。6.9 其 它 要 求包 括 坐 标 复 测、随 钻 地 质 导 向、定 向、分 析 化 验、中 途 测 试、安 全 保 密 及 其 它 方 面 的 要 求。6.1 0 封 面 要 求设 计 书 封 面 包 括 标 题（油 田 井 钻 井 地 质 设 计 书，字 体 为 宋 体 二 号）、钻 井 井 别、设 计 单 位、设 计 日 期（填 写 设 计 单 位 审 核 时 间），字 体 为 宋 体 四 号；封 二 包 括 标 题（井 钻 井 地 质 设 计 审 批 表）、设 计 人、初 审 意 见（三 级 分 管 领 导 签 名）、审 查 意 见（二 级 分 管 领 导 签 名）、复 审 意 见（开 发 管 理 部 门分 管 领 导 签 名）和 审 批 意 见（公 司 分 管 领 导 签 名）。封 二 标 题 字 体 为 宋 体 四 号 加 粗，表 头 字 体 为 宋 体 小四 加 粗，其 余 字 体 为 宋 体 小 四，应 按 照 表 7 的 格 式 要 求 提 交 封 二。D B 6 1/T 1 1 8 0 2 0 1 88表 7 井 钻 井 地 质 设 计 审 批 表设计单位设计人：年 月 日初审意见：签名：年 月 日设计分管部门审查意见：签名：年 月 日开发主管部门复审意见：签名：年 月 日公司主管领导审批意见：签名：年 月 日6.1 1 图 表 要 求6.1 1.1 图 件 要 求设 计 过 程 中 应 提 交 以 下 四 幅 图 件，所 有 图 幅 应 按 照 S Y/T 6 7 9 6 2 0 1 0 的 要 求 执 行，水 平 段 位 置 标 注在 图 上，图 件 附 在 设 计 正 文 的 后 面，根 据 油 藏 地 质 设 计 内 容 可 以 增 加 下 列 相 应 的 图 件：a)井 区 层 砂 体 顶 面 微 构 造 等 值 线 图；b)井 区 层 砂 体 厚 度 等 值 线 图；c)井 区 层 油 层 厚 度 等 值 线 图；d)井 井 身 轨 迹 设 计 油 藏 剖 面 图。6.1 1.2 表 格 要 求设 计 过 程 中 应 提 交 以 下 6 个 表 格，表 格 附 在 图 件 后 面，表 格 字 体 宋 体 小 五，行 间 距 1.0，表 格 中 坐 标数 据 保 留 小 数 点 后 2 位，其 它 数 据 保 留 小 数 点 后 1 位。根 据 油 藏 地 质 设 计 内 容 可 以 增 加 下 列 表 格：a)井 区 单 井 基 础 数 据 表；b)井 区 目 的 层 单 井 采 油 情 况 统 计 表；c)井 区 目 的 层 单 井 注 水 情 况 统 计 表；d)井 井 位 设 计 表；e)井 轨 迹 设 计 表；f)井 地 质 分 层 及 故 障 提 示 表。_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
