通断时间面积法供热计量系统技术规范DB11／T 1388-2017.pdf

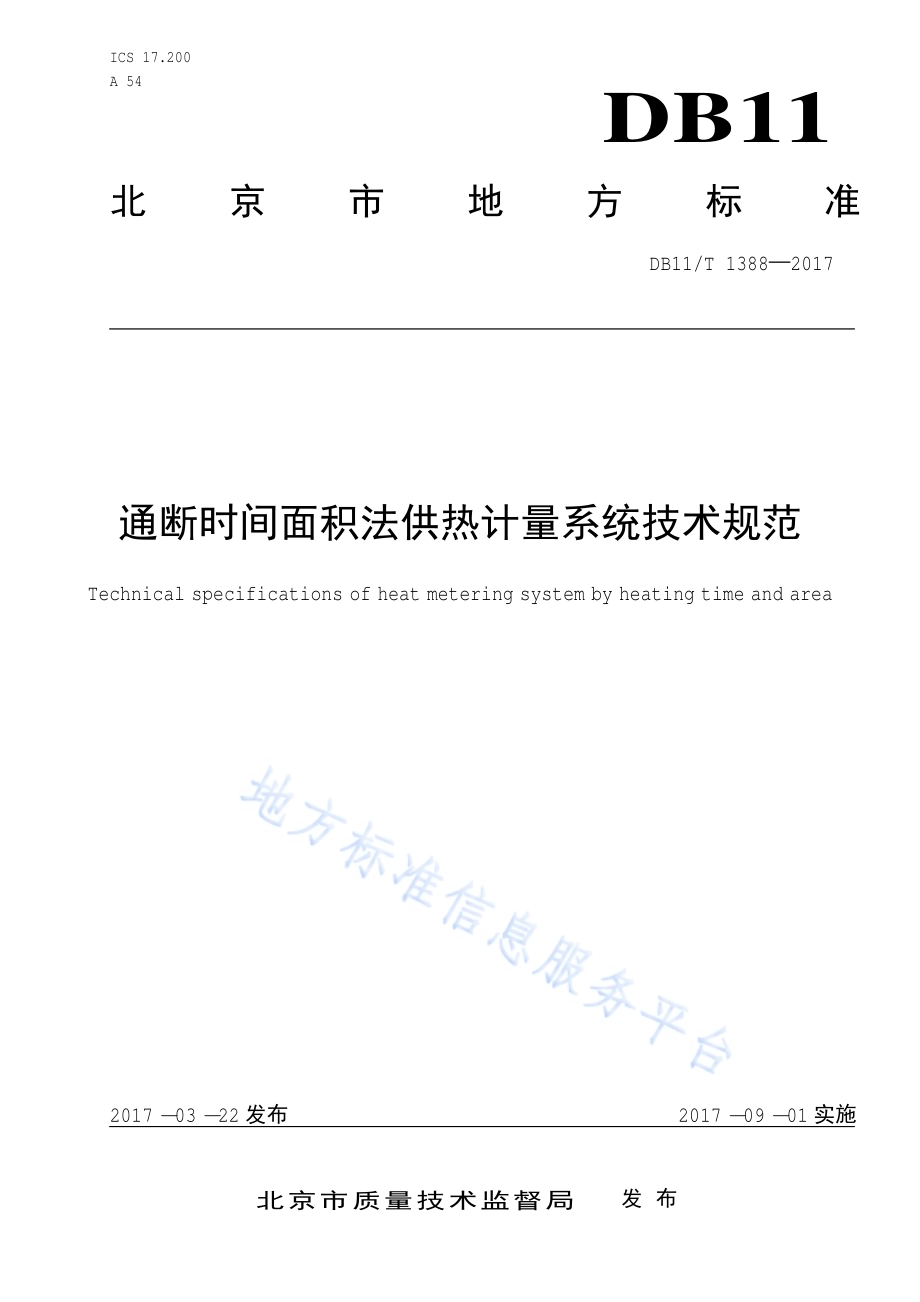

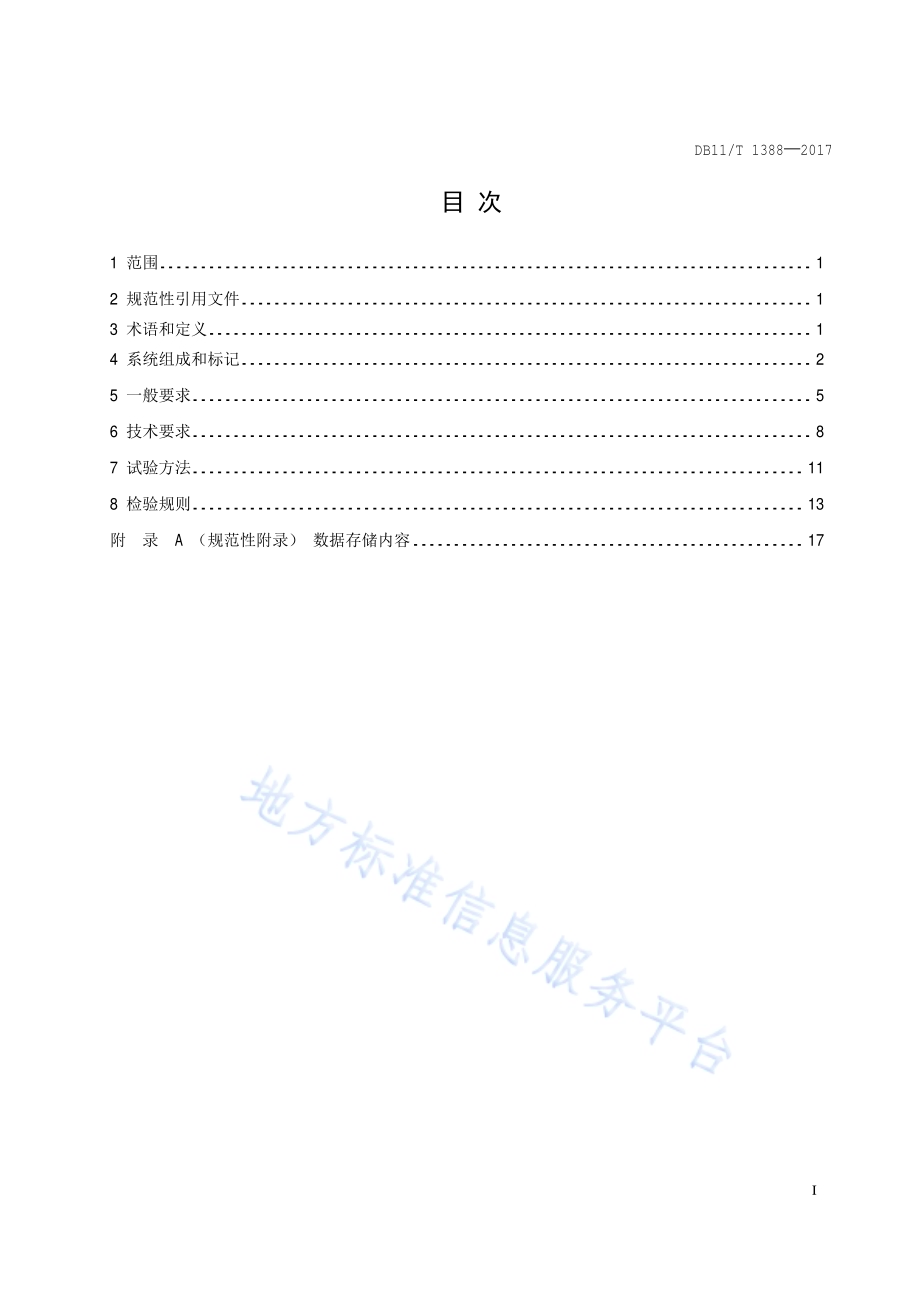

ICS 17.200 A 54 DB11 北京市地方标准 DB11/T 1388 2017 通断时间面积法供热计量系统技术规范 Technical specifications of heat metering system by heating time and area 2017-03-22发布 2017-09-01实施 北京市质量技术监督局 发布 DB11/T 1388 2017 I 目 次 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 系统组成和标记.2 5 一般要求.5 6 技术要求.8 7 试验方法.11 8 检验规则.13 附 录 A（规范性附录）数据存储内容.17 DB11/T 1388 2017 II 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京城市管理委员会提出并归口。本标准由北京城市管理委员会组织实施。本标准起草单位：北京北控三兴信息技术有限公司、国家建筑工程质量监督检验中心、北京科技大 学、北京市 热力集团 有限 责任 公司。本标准 主 要起草 人：黄维、刘兰斌、董福麟、严波、丁琦、张立谦、戴立生、秦素梅、郭新川、邓宇春、常海利、赵岩、刘佳、黄锐、于珊。DB11/T 1388 2017 1 通断时间面积法供热计量系统技术规范 1 范围 本标准规定 了通断时间面积 法 供热计 量系统的系统组成和标记、一般要求、技术要求、试验方法和检验规则。本标准 适 用 于在民 用建筑 集 中 供暖 系统中 应 用的 通断时间面积 法 供热计 量系统。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修改 单）适 用 于 本文件。GB 4208-2008 外壳防护等级（IP代码）GB 4793.1 测 量、控 制 和实验 室 用 电气设备 的 安全 要求 第 一 部分：通 用要求 GB/T 12225 通 用 阀门 铜合金铸 件技术 条 件 GB/T 13927-2008 工 业阀门 压 力 试验 GB 14536.1 家用和 类似 用 途自动 控 制 器 第 1部份:通 用要求 GB 14536.1-2008 家用和 类似 用 途自动 控 制 器 第 1部份:通 用要求 GB 14536.10 家用和 类似 用 途 电 自动 控 制 器 温度敏感 控 制 器 的 特殊 要求 GB/T 17618 信息技术 设备 抗干扰度 限 值 和 测 量方法 GB/T 29414-2012 散 热 器恒温 控 制 阀 GB/T 32224 热 量 表 CJ/T 188 户 用 计 量 仪表 数据 传输 技术 条 件 3 术语和定义 以 下 术语和定义 适 用 于 本文件。3.1 通断时间面积法供热计量系统 heat metering and on-off regulating system by time and area 由 通断 控 制 器、室 温 控 制 器、楼栋处 理 器、楼栋 热 量 表 和数据信息管理系统 等 组成的 集 成系统，能够调节 和 自动 控 制供暖室 温，分摊 计 算每个 热 用 户 的用 热 量，还能够上传 数据实 现 监控和管理。3.2 通断控制器 on-off controller 设 置 在热 用 户 供暖 管 道上 由 阀门、电 动执行器 和 通 讯 控 制 器 组成的 调 控 部 件，用 于 接收 和 处 理 室 温 控 制 器 的数据，通 过阀门全 程 开关动作 控 制 入户 的 供暖 水流 量，并记录 阀门 通断时间。3.3 室温控制器 indoor temperature controller DB11/T 1388 2017 2 安装 在 用 户 室 内用 于测 量、显示、设 定 房 间 温度 和 通 讯 的 装置。3.4 楼栋处理器 collector and calculator for building 采 集通断 控 制 器 和 楼栋 热 量 表 的数据信息，进行 存储 处 理、计 算 和 远传，实 现 供暖 过 程监 测、热 量分摊 等 功能 的 部 件。3.5 楼栋热量表 heating meter for building 安装 在 楼栋 热力 入 口的、用 于计 量和 贸易结算 的 热 量 表。3.6 分摊周期 sharing cycle 计 算周 期 内 楼栋 热 量 表 计 量的 热 量 增 量，对 各 热 用 户进行 一 次分摊 计 算 的 时间 周 期。3.7 开启时间比 valve periodic opening time ratio 通断 控 制 器 在 分摊周 期 内的 累 计 开启 时间 与分摊周 期 的 比值，简称开启比。4 系统组成和标记 4.1 系统组成 通断时间面积 法 供热计 量系统由 室 温 控 制 器、通断 控 制 器、楼栋 热 量 表、楼栋处 理 器以及 数据信息 管理系统 等 构 成，示意图见图 1。DB11/T 1388 2017 3 说明：1 散 热 器；2 室 温 控 制 器；3 通断 控 制 器；4 关 断 阀；5 水过 滤 器；6 楼栋 热 量 表；7 有 线或无线 传输；8 回 水 管；9 供 水 管；10 水流 方 向；11 平衡 阀；12 楼栋处 理 器；13 数据信息管理系统。图 1 通断时间面积法供热计量系统构成示意图 4.2 标记 4.2.1 室温控制器标记 由 设备 安装 位 置、行 政区划 代码、楼栋 序号、单 元序号、门 牌号 码、设备 类 型、设备 编号 7个部分组成，共 计 36位数 字，其 中 1-2位 代 表 设备 安装 位 置、3-14位 代 表行 政区划 代码、15-20位 代 表 小区名 称 首字母缩写（不 足 6位用 0补齐）、21-24位 代 表楼栋 号、25-26代 表 单 元号、27-31代 表 用 户门 牌号、32-33表示 设备 类 型、34-36代 表 设备 编号。行 政区划 代码 采 用 DB11/T 064 北京市 行 政区划 代码，用 12位数 字表示，其 中 前 6位 是 行 政区号 代码；后 6位 是 街 道 办事 处 代码。见图 2：DB11/T 1388 2017 4 图 2 室温控制器的标记方法 示例：03000000000000AAAAAABBBBCCDDDD2TC002，其 中 03代 表 计 量 装置安装 在 用 户，000000000000代 表 小区 所在 行 政区划 代码，AAAAAA代 表 小区名 称 首字母缩写，BBBB代 表楼栋 号，CC代 表 单 元号，DDDD代 表 用 户门 牌号，2代 表 复式 户 型 的 第 2套 设备，TC代 表 室 温 控 制 器，002代 表 该 室 温 控 制 器 的 编号。通断 控 制 器 标记 由 设备 安装 位 置、行 政区划 代码、楼栋 序号、单 元序号、门 牌号 码、设备 类 型、设备 编号 7个部分组成，共 计 36位数 字，其 中 1-2位 代 表 设备 安装 位 置、3-14位 代 表行 政区划 代码、15-20位 代 表 小区名 称 首字母缩写（不 足 6位用 0补齐）、21-24位 代 表楼栋 号、25-26代 表 单 元号、27-31代 表 用 户门 牌号、32-33表示 设备 类 型、34-36代 表 设备 编号。见图 3：图 3 通断控制器的标记方法 示例：03000000000000AAAAAABBBBCCDDDD1OC001，其 中 03代 表 计 量 装置安装 在 用 户，000000000000代 表 小区 所在 行 政区划 代码，AAAAAA代 表 小区名 称 首字母缩写，BBBB代 表楼栋 号，CC代 表 单 元号，DDDD代 表 用 户门 牌号，2代 表 复式 户 型 的 第 1套 设备，OC代 表 通断 控 制 器，001代 表 该 通断 控 制 器 的 编号。4.2.2 楼栋处理器标记 由 设备 安装 位 置、行 政区划 代码、楼栋 序号、设备 类 型、设备 编号 5个部分 组成，共 计 29位数 字，其 中 1-2位 代 表 设备 安装 位 置、3-14位 代 表行 政区划 代码、15-20位 代 表 小区名 称 首字母缩写（不 足 6位 用 0补齐）、21-24位 代 表楼栋 号、25-26表示 设备 类 型、27-29代 表 设备 编号。见图 4：DB11/T 1388 2017 5 图 4 楼栋处理器的标记方法 示例：02000000000000AAAAAABBBBCA001，其 中 02代 表 设备 安装 在 楼栋，000000000000代 表 小区 所在 行 政区划 代码，AAAAAA代 表 小区名 称 首字母缩写，BBBB代 表楼栋 号，CA代 表楼栋处 理 器，001代 表 该 楼栋处 理 器 的 编号。4.2.3 楼栋热量表标记 由 设备 安装 位 置、行 政区划 代码、楼栋 序号、设备 类 型、设备 编号 5个部分 组成，共 计 29位数 字，其 中 1-2位 代 表 设备 安装 位 置、3-14位 代 表行 政区划 代码、15-20位 代 表 小区名 称 首字母缩写（不 足 6位用 0补齐）、21-24位 代 表楼栋 号、25-26表示 设备 类 型、27-29代 表 设备 编号。见图 5：-设备 安装 位 置（2位）行 政区划 代码（12位）小区名 称 首字母（6位）楼栋 序号（4位）设备 类 型（2位）HM代 表楼栋 热 量 表 设备 编号（3位）图 5 楼栋热量表的标记方法 示例：02000000000000AAAAAABBBBCA001，其 中 02代 表 设备 安装 在 楼栋，000000000000代 表 小区 所在 行 政区划 代码，AAAAAA代 表 小区名 称 首字母缩写，BBBB代 表楼栋 号，HM代 表楼栋 热 量 表，001代 表 该 楼栋 热 量 表 的 编号。4.2.4 数据信息管理系统标记 数据信息管理系统标记由 代 号 SWJ和 热计 量 企 业自 定义 名 称 组成，见图 6：SWJ-热计 量 企 业自 定义 名 称 SWJ代 表 数据信息管理系统 图 6 数据信息管理系统的标记方法 5 一般要求 5.1 使用条件 DB11/T 1388 2017 6 5.1.1 热 用 户 室 内 供暖设备 选型 应 与 设计 匹配；热 用 户 不应 私 自 改 变 室 内 散 热设备 的容量 及类 型。5.1.2 供暖 系统 运 行 前 应 进行水 力 平衡 调 试，满足 设计 要求。5.2 热量分摊计算方法 5.2.1 分摊周 期应 为 2h，分摊 时 刻为 每 日 偶 数 整点 时 刻（2时、4时、22时、24时），时间 允许偏差绝 对 值 不应 大 于 10min，时 钟 应 以楼栋处 理 器 的 时 钟为基 准。5.2.2 热 用 户 的 分摊 热 量 计 算 公 式 应 按 式(1)和 式(2)计 算。=n i i iSQS Q1 jj jee.(1)tteD D=ii.(2)式 中：iQ 第 i个 热 用 户 在 分摊周 期 内 分摊 到 的 热 量，kWh；ie 第 i个 热 用 户 在 分摊周 期 内的 开启比，无 量 纲；t D 分摊周 期，2h；it D 第 i个 热 用 户 在 分摊周 期 内的 阀门累 计 开启 时间，h；iS 第 i个 热 用 户 的建筑 面积，m2；Q 分摊周 期 内 楼栋 热 量 表 计 量的 热 量 增 量 值，kWh；n 参 与 热 量 分摊 的 热 用 户 数量。5.3 时间标签 5.3.1 瞬 时 功 率、瞬 时 流 量、供 水温度、回 水温度 等 瞬 时 状态 数据 在 记录 传输 时应 有 时间 标 签，格式应 为年/月/日/时/分，其 中 年 份表 达 应 采 用 当前年 份 的 末两 位数 字，小 时 表 达 应 采 用 24时制。5.3.2 累 积热 量、累 积 流 量、累 积 工 作 时间等 仪表 直读 数据 在 记录 传输 时应 带 有 读 表 的 时间 标 签，格式 应 为年/月/日/时/分，其 中 年 份表 达 应 采 用 当前年 份 的 末两 位数 字，小 时 表 达 应 采 用 24时制。5.3.3 累 积热 量 增 量、累 积 流 量 增 量 等 起 止 时间 内的 增 量数据，应 由 截止 时 刻 和起 始 时 刻 的 两 个累 积 数据 相减得 出，在 记录 传输 时应 有起 始 时 刻 和 截止 时 刻两 个 时间 标 签。5.3.4 平均 功 率、平均 流 量和 平均 温度 等 某段 时间 内的 平均 值 数据，应 由 增 量数据 除 以增 量 时间 得 出，在 记录 传输 时应 带 有起 始 时 刻 和 截止 时 刻两 个 时间 标 签。5.4 室温控制器 5.4.1 当 室 温 控 制 器采 用 电 池 供电时，电 池 的 使 用 寿命 应不 小 于 2年。5.4.2 室 温 控 制 器 应 符 合 GB 14536.1、GB 14536.10的规定。5.4.3 室 温 控 制 器 在-5 45 的 温度 和 相 对 湿 度 小 于 80%的工 作 环境 下应 能 正 常 工 作。DB11/T 1388 2017 7 5.4.4 内 置温度传感器 的 室 温 控 制 器 出 厂 应 配 有 固 定 安装结构，温度传感器与 后 面 板之 间应 有 隔 热 结构。5.4.5 内 置温度传感器 的 室 温 控 制 器 在 现 场 应 固 定 安装 使 用，在 同 一 通断时间面积 法 供热计 量系统内安装 位 置 应 相 对 统一的内 墙 上，距 室 内 地 面 的 高 度 宜 为 1.5m。5.4.6 外 置温度传感器 的 室 温 控 制 器，温度传感器 应 固 定 安装，在 同 一 通断时间面积 法 供热计 量系统内 安装 位 置 应 相 对 统一，宜 安装 在 房 间 温度 代 表 位 置，且 应 空 气 流 通、避免阳光 直 射、避免 其 它 热 源影响。5.5 通断控制器 5.5.1 通断 控 制 器 的 阀 体 应 符 合 GB/T 29414中有 关阀 体 的规定。5.5.2 通断 控 制 器 的 电 动执行器 的有 效 使 用 年 限 不应少于 10年。5.5.3 通断 控 制 器 的 阀 体 与 电 动执行器 连 接 应 有 铅封 功能 5.6 信号传输 5.6.1 具 有 通 信 传输、显示 或 存储 功能 的 各部 件，应 与 数据信息管理系统的 时 钟 自动 校 时，校 时 精 度为 1s。5.6.2 室 温 控 制 器与 通断 控 制 器 之 间、通断 控 制 器与楼栋处 理 器、楼栋处 理 器与 热 量 表、楼栋处 理 器与 数据信息管理系统 之 间应 采 用 可 靠 的 通 信 传输 方 式。数据 通 信 可 选配 以 太网、M-BUS、RS-485、GPRS和 无线 传输 等 接 口，5.6.3 楼栋处 理 器与 数据信息管理系统 通 信 接 口和 协议 应 符 合 TCP/IP。5.6.4 楼栋处 理 器与 热 量 表 的 通 信 接 口和 协议 应 符 合 CJ/T 188规定。5.7 楼栋热计量 5.7.1 楼栋 热 量 表 应 符 合 标准 GB/T 32224的规定，应 依 法定 期 检定。5.7.2 楼栋 热 量 表 应 具 备 与采 集计 算器 间 数据 传输 的 通 讯接 口、实 现 数据 传输；5.7.3 楼栋 热 量 表 内 部 应 存储 整 个 供暖期 的 每 日 零 时 的 计 量数据，包括 累 计热 量、累 计 流 量、瞬 时热量、瞬 时 流 量、供 回 水温度 等。5.8 电 源 通断时间面积 法 供热计 量系统的 额 定 电 压 不应 大 于 24V。5.9 安全性能 5.9.1 通断时间面积 法 供热计 量系统的一般 安全 要求 应 符 合 GB 4793.1的有 关 规定。5.9.2 外壳防护等级 划 分 应 符 合 GB 4208-2008中 第 4章 的规定。室 温 控 制 器 外壳防护等级不应 低 于 IP20；楼栋处 理 器 外壳防护等级不应 低 于 IP51；通断 控 制 器 外壳防护等级不应 低 于 IP54。5.9.3 停 电时，通断 控 制 器、楼栋 热 量 表 和 楼栋处 理 器 应 能 保持 断电 前 的记录数据，当前 阀门累 计 开启 时间 及 时 钟 等 参 数 应 能够 准 确 存储，恢 复 供电 后 应 能 恢 复 正 常 工 作。5.9.4 信息系统 应 具 有 如 下 报警 功能：通 讯 故障报警 提 示；用 户 供暖 工 况 或 供暖 状态 不 正 常 报警 提 示；数据统 计 分 析 功能 不 正 常 报警 提 示。DB11/T 1388 2017 8 5.10 电 磁兼容 通断时间面积 法 供热计 量系统 各 组成 部分 的 抗扰度 限 值 应 符 合 GB/T 17618规定的要求。6 技术要求 6.1 系统组成 室 温 控 制 器、通断 控 制 器、楼栋 热 量 表 和 楼栋处 理 器 等 各部分 组件，应 能 连 结 搭 建成 完 整 的 通断时 间面积 法 供热计 量系统，通 过 数据信息管理系统 应 实 现 正 常通 讯、实 现温 控 与 计 量的 功能。6.2 数据信息管理系统 6.2.1 应 具 备 数据 显示、存储、查询 和 分 析 等 功能。6.2.2 应 具 备对外 传输 的数据 接 口。6.2.3 应 具 备主 动 校 时 功能。6.3 室温控制器 6.3.1 外观与操作 性能 6.3.1.1 显示 面 板 各 按 键 接 触良好，相 邻键 无相 互 干扰 或 者 按 键 无 反 应等 现 象，按 键灵 敏、反 应 快。6.3.1.2 液晶 显示器 不应 有 缺 段、显示 不 均、图 形缺陷、偏 光片 气 泡、真空、彩虹、偏、光片顶伤、玻璃破损、崩角、漏液晶 等 缺陷。6.3.1.3 室 温 控 制 器 可通 过特殊 的 解锁 设 置现 场校 准 测 温 元 件。6.3.1.4 室 温 控 制 器 可 按照 通断 控 制 器 的 指令 执行 供暖期 模 式 和 非 供暖期 模 式，供暖期 模 式 下测 温采 样频 率 每 小 时不应少于 6次，通 讯周 期不应 大 于 1h。6.3.2 时 钟功 能 室 温 控 制 器 或 通断 控 制 器 应 具 有内 部 时 钟，应 与楼栋处 理 器每 天 校 时，校 时 精 度 不应少于 1s；6.3.3 面 板显 示 内容 6.3.3.1 显示 面 板 应 显示 设 定 温度及 实 测 温度，温度 设 定范围 宜 为 14 25，显示 数 字 宜保 留 小 数点后 1位。6.3.3.2 显示 面 板宜 显示 当前 时间、通断 阀门 状态、阀门累 积 开启 时间，并 具 备 显示分摊 热 量的 功能。6.3.3.3 显示 面 板宜具 备 故障 显示、通 信 状态 等 功能；当 采 用 电 池 供电时，宜具 有 电 量提 示功能。6.3.4 测 温 元 件 6.3.4.1 当 温度 范围 在 10 28 时，温度 测 量准 确 度 不应 小 于 0.5K。6.3.4.2 测 温 元 件的 温度 漂移 不应 大 于 0.5K/年。6.3.5 断电 预案 6.3.5.1 当 室 温 控 制 器 断电时，通断 控 制 器 应 全开，楼栋处 理 器 应 记录 故障 信息。6.3.5.2 当 室 温 控 制 器 在断电 之 后 恢 复 供电时，应 与 系统 校 时，并 恢 复 正 常 工 作。6.4 通断控制器 DB11/T 1388 2017 9 6.4.1 控制器 6.4.1.1 控 制 器接 通时 长 应 从 阀门开启 信 号 的 发 出 时 刻到 关 闭 信 号 的 发 出 时 刻 计 算，计时 误 差 应不 大于 1s。6.4.1.2 控 制 器 应 能够 根 据 室 温 控 制 器 的 传输 数据 对室 温进行 控 制，对 正 常供暖 房 间 的控 温 精 度 应不 大 于 0.5K。6.4.1.3 控 制 器 宜 显示阀门 状态 等 信息。6.4.1.4 当 通 讯 中 断 或 者 执行 机 构 不 能 正 常 动作 时，控 制 器 应 有 报警。6.4.2 阀门 6.4.2.1 阀门表 面不应 有 砂眼、裂纹、疏松、非 金 属夹杂 等 影响 强 度 和 密 封 性的 缺陷；阀门 的 流 向 箭 头、旋 向 指 示 等 标 志 应 准 确、清晰、完 整；管 螺纹 表 面不 允许 有 断 牙、烂牙 等 影响连 接 强 度 的 缺陷。6.4.2.2 阀门 泄 漏 率 等级应 符 合 GB/T 13927-2008中 A级 的规定。6.4.2.3 耐久 性 寿命 测 试方法 应 符 合 GB/T 29414-2012中 第 6章 的规定，且 阀门 当 开关次 数 达 10万 次 时，阀门 应 运 行 无 故障、无 外 漏、无 损 坏。6.4.3 电 动执行机 构 6.4.3.1 电 动执行 机 构 在 动作 时最 大 瞬 时 功 率 不 宜 大 于 6W，电热 方 式 的 电 动执行 机 构 在 动作 时最 大 瞬 时 功 率 不 宜 大 于 3W；6.4.3.2 电 动执行 机 构 的 耐久 性 应 符 合 GB 14536.1的规定。6.4.3.3 电 动执行 机 构 在 全行 程 动作过 程中，运 行 噪声 不 宜 大 于 40dB。6.4.4 数据 内容 6.4.4.1 通断 控 制 器 向 楼栋处 理 器传输上 报 的数据内容 应包括室 温 控 制 器 和 通断 控 制 器 编 码、(本 周 期)日期 和 时间、通 讯 信 号 强 度、本 周 期 平均 室 内 温度、本 周 期 平均 设 定 温度、开启比、故障 信息 等。存储内容 见 附录 A。6.4.4.2 通断 控 制 器 应 能 记录和存储 以 下 参 数，且 数据的 保 留 时间应不少于 24个 月：供暖 起 止 时间、自 供暖 起 始 时 的 阀门累 积 开启 时间；每 一 分摊周 期 起 止 时间、分摊周 期 内的 阀门累 积 开启 时间 及分摊周 期室 内 平均 温度值，平均 设定 温度值；室 内 设 定 温度及 对应时 刻 室 内 测 量 温度。6.4.4.3 通断 控 制 器 整点 存储 历史 数据，并 能够 在 本 地 将历史 数据 导 出。6.4.4.4 当 一 个 供暖期 结 束 时，应 将 各个 用 户分摊 热 量 累 计 起 来，与 热 表 计 量的 供暖期热 量 增 量 进行 比 较，求 得 的 误 差 按照 面积 分摊 到 各个 用 户。6.4.4.5 采 集计 算器 应 采 用 硬 件 安全 模块 实 现 数据的 加 解 密，密钥 算 法 应 符 合 相 关 政 策。6.4.5 断电 预案 6.4.5.1 当 通断 控 制 器 断电时，阀门 应 自动全开。6.4.5.2 当 通断 控 制 器 断电时，应 能 保持 断电 前 的数据记录，恢 复 供电 后 应 先 校 时，同 时 向 楼栋处 理器上 报故障 信息并 恢 复 正 常 工 作。6.5 楼栋处理器 DB11/T 1388 2017 10 6.5.1 采集 计算 功 能 6.5.1.1 如 果 一 栋 建筑有 多只 热 量 表（如 楼 内系统 分 高低 区或 分 单 元 安装 多只 热 量 表），或 者 不 同 建筑有公用 热 量 表，楼栋 热计 量数据 应 由 各 热 量 表 计 量 值 相 加 或 者 相减得 出。6.5.1.2 分摊周 期 内的 楼栋 热计 量 热 量 增 量 值 是 将 分摊周 期 结 束 时 刻 和 开 始 时 刻 的 热 量 值 相减得 出 的。6.5.1.3 楼栋 热 量 表 故障 信息，应在 楼栋处 理 器 记录，数据信息管理系统 应 出 现 提 示 信息。6.5.1.4 楼栋处 理 器 应 具 备 现 场 显示、查询 数据 及 故障 信息 等 功能。6.5.1.5 楼栋处 理 器 应 能接收 数据信息管理系统的 指令，采 集通断 控 制 器、楼栋 热 量 表 等 数据。6.5.1.6 采 集 数据 应包括通断 控 制 器 和 楼栋 热 量 表传输 的 完 整 数据。6.5.1.7 楼栋处 理 器 应 按照公 式（1）和公 式（2），对 每个 用 户每个周 期计 算分摊 热 量。6.5.1.8 出 现 故障 时，楼栋处 理 器 应 记录 故障 信息，待 故障 排 除后 上 报 数据信息管理系统，且 不应 影响 数据 采 集 和 计 算 的 连 续 性。6.5.2 数据 存储 6.5.2.1 数据存储 分 为 即 时 数据存储和 累 计 数据存储。数据的 保 留 时间不应少于 24个 月。存储内容 见附录 A。6.5.2.2 即 时 数据存储 应包括对应时 刻、室 内 设 定 温度、室 内 测 量 温度 和 阀门开启 时间等 信息。温度 记录 间 隔 不应 大 于通断 控 制 器温度 记录 间 隔。6.5.2.3 累 计 数据存储 应包括 以 下 参 数：供暖 起 止 时间，自 供暖 起 始 时 的 阀门累 积 开启 时间 和 楼栋 热 量 表 测 量 值；每 一 分摊周 期 内的 阀门累 积 开启 时间、分摊周 期室 内 平均 温度值及分摊周 期热 量 值；故障 记录 等 信息。6.5.2.4 楼栋处 理 器 应 能 记录和存储 各个 热 用 户 的 供热 参 数，且 数据的 保 留 时间不应少于 24个 月，供热 参 数 包括 以 下 内容：供暖 起 止 时间、自 供暖 起 始 时 的 阀门累 积 开启 时间；每 一 分摊周 期 内的 阀门累 积 开启 时间 及分摊周 期室 内 平均 温度值。6.5.2.5 存储 硬 件 应 为 存储 卡。6.5.3 故障预案 6.5.3.1 楼栋处 理 器 断电 后，应 有 措 施 保 证 数据 不 丢失。当 恢 复 供电时，应立 即 与 数据信息管理系统 校 时，恢 复 正 常 的 时 钟 和数据 处 理 功能。6.5.3.2 网 络失联 时，楼栋处 理 器 和数据信息管理系统 应 及 时 发 现，待 网 络 通 讯 恢 复 时，应 自动 补 全 数据。6.5.4 时 钟误差 楼栋处 理 器 和 通断 控 制 器 的 时 钟 在 24h内 走 时 误 差 不应 大 于 5s。6.5.5 存储、传输的热计量数据 6.5.5.1 楼栋处 理 器 存储和 传输 的 热计 量数据内容，应 符 合以 下 要求:存储 周 期 为 2小 时；存储内容和 格式 见 附录 A，每 日应生 成并存储一 个 文件，应 采 用 日期 作 为 文件 名，文件 格式 应DB11/T 1388 2017 11 为 excel表 格。6.5.5.2 应 按照 时间 周 期 检 查 热计 量数据，数据 不应 出 现 缺 失遗 漏，实 际 数据 不应少于 98%。6.5.5.3 应 按照 经 验检 查 温度、热 量、流 量数 值 的范围，剔 除 不 合 乎逻辑 的数据。6.5.5.4 应 比 较 相 邻 住 户、楼栋 的 计 量 参 数，甄别 出 远 离 数据 群 的 异 常 数据。6.5.5.5 应通 过 数据的 合 理性和一 致 性 分 析确 定有 效 数据，有 效 数据 与 实 际 数据的 比值 不应 小 于 70%。6.5.6 设 定温 度干预 6.5.6.1 通 过楼栋处 理 器，可 干 预 室 温 控 制 器 的 设 定 温度（或 者 温度上 限），此 后 室 内 温度 设 定 值 不 能 在室 温 控 制 器上 修改。6.5.6.2 当 数据信息管理系统 或 楼栋处 理 器能够干 预 用 户 的 室 温 控 制 器 时，应 有 操 作 权 限的管理 措 施。7 试验 方法 7.1 系统 搭建 7.1.1 将 一 个楼栋处 理 器、5个 室 温 控 制 器、5个 通断 控 制 器、两 只 热 量 表以及 相 关 配 件 连 结 起 来，组成一 个 通断时间面积 法 供热计 量系统。7.1.2 将 室 温 控 制 器 和 通断 控 制 器 随机抽取、对码 配 对，分 别 代 表 5个采 暖 用 户；通 过楼栋处 理 器现场 设 定 5个 用 户 的 编 码、用 户 信息、采 暖面积。7.1.3 将 楼栋处 理 器与 两 只 热 量 表调 试实 现 通 讯，通 过楼栋处 理 器现 场 设 定 两 只 楼栋 热 量 表 的 编 码，以及 设 定 两 只 热 量 表 在 每个周 期热 量 值增 量 相 加 或 者 相减。7.1.4 通 过 无线 通 讯 网 络，将 楼栋处 理 器与 数据信息管理系统 相 连 接，通 过 数据信息管理系统 能够远程监控 楼栋处 理 器 的数据。7.1.5 按照 供暖期 工 作 模 式，保持 系统 正 常 工 作。7.2 数据信息管理系统 7.2.1 检 查 数据信息管理系统 是 否 具 备 数据 显示、存储、查询 和 分 析 功能。7.2.2 检 查 数据信息管理系统 是 否 具 备对外 传输 的数据 接 口。7.2.3 变 更 数据信息管理系统 时间，检 查 组成的 通断时间面积 法 热计 量系统 各部 件 时间是 否 一 致。7.3 室温控制器 7.3.1 外观与操作 性能 接 通室 温 控 制 器 的 电 源 并 打 开 电 源 开关，切 换 按 键，手 动 检 查 各 按 键，目 测 显示 面 板 的 显示 是 否 正常。7.3.2 时 钟功 能 检 查 室 温 控 制 器 或 通断 控 制 器 是 否 有 时 钟，时 钟 显示 是 否 正 常。7.3.3 面 板显 示 内容 按照 6.1.3的要求，检 查 面 板 显示 内容。7.3.4 测 温 元 件 DB11/T 1388 2017 12 7.3.4.1 设 置 室 温 控 制 器 在供暖期 模 式 下，在 环境 温度 12 28 范围内，将 室 温 控 制 器 放 置 10min 20min，检 查 显示温度与 校 准 温度 计 的 误 差。7.3.4.2 随机抽取 1个 室 温 控 制 器，改 变 其 环境 温度 不少于 2h，检 查 楼栋处 理 器 的记录数据，是 否 满足 误 差 要求。7.3.4.3 按照 产品 说明 书 的 指 导，检 查 显示温度值 校 准 功能。7.3.5 断电 预案 7.3.5.1 通断 法系统 正 常 工 作 状态 下，操 作 室 温 控 制 器 断电，2h后 检 查 通断 控 制 器动作 状态，检 查 楼 栋处 理 器 的 故障 记录。7.3.5.2 室 温 控 制 器 在断电 操 作 恢 复 供电 10min之 后，检 查 温 控 器 时 钟 是 否 恢 复 正 常 工 作 且 时间 正确。7.4 通断控制器 7.4.1 控制器 将 不少于 5套 通断 控 制 器 和 室 温 控 制 器 连 结 到 楼栋处 理 器上，放 置 于 同 一 温度 变 化 环境 下，按照 环 境 温度 变 化 范围 从 低 到 高，依 次 将 5个 室 温 控 制 器 设 定 为 5个 不 同 设 定 温度，放 置 24h之 后，检 查 各个 通 断 器 通断时间，应 按照 设 定 温度 从 低 到 高 的 顺 序 依 次 递 增。7.4.2 阀 门 7.4.2.1 目 测 检 查 阀门 外 观，用 螺纹 规检 查 螺纹。7.4.2.2 检 查 阀门与 电 动执行器 之 间 的 铅封。7.4.2.3 按照 GB/T 13927-2008中的 5.2检 测 阀门 耐 压 性。7.4.2.4 按照 GB/T 13927-2008中 第 5章 的试验方法检 测 阀门 泄 露 率 等级。7.4.2.5 按照 GB/T 29414-2012中 第 6章 的规定，检验 阀门 的 耐久 性。7.4.3 电 动执行机 构 7.4.3.1 电 动执行 机 构 在 额 定 电 压 下 驱 动阀门 转 动，用 电 流表 检 测 阀门 驱 动装置 的工 作功 率，用 声 级 计 检 测 运 行 噪 音。7.4.3.2 按照 GB 14536.1-2008的 第 6章 进行 耐久 性检 测。7.4.4 数据 内容 系统 运 行 一 段 时间 之 后，采 集通断 控 制 器 存储的数据，按照 6.3.4检 查 数据内容。7.4.5 通断控制器断电 预案 将 控 制 器 断电，检 查 是 否 自动开启阀门，持 续 2h以上，恢 复 供电 后，查 看 楼栋处 理 器 数据 是 否 存有该 通断 控 制 器 的 故障 信息。7.5 楼栋处理器 7.5.1 采集 计算 功 能 7.5.1.1 将 通断时间面积 法 供热计 量系统 完 整 连 接 通电 运 行 不少于 24h，检 查 楼栋处 理 器 数据 是 否 完整。DB11/T 1388 2017 13 7.5.1.2 改 变 楼栋 热 量 表 的 供 回 水温度 或 流 量 参 数，改 变后 持 续 时间不 小 于 2h，检 查 楼栋处 理 器 的数据 是 否 相 应 变 化。7.5.1.3 改 变 室 温 控 制 器 的 室 温 设 定，改 变后 持 续 时间不 小 于 2h，检 查 楼栋处 理 器 是 否 采 集 到 设 定 温 度 变 化。7.5.1.4 将 通断时间面积 法 供热计 量系统 连 续 运 行 不少于 24h，检 查 楼栋处 理 器 的本 地 存储数据 是 否完 整，远传 至 数据信息管理系统的数据 是 否 一 致。7.5.1.5 对 楼栋 热 量 表动作，发 生断电 或 通 讯 故障，故障持 续 时间不少于 2h，检 查 楼栋处 理 器 是 否 采 集 并 识 别 了 故障。7.5.1.6 对通断 控 制 器 人 为 断电 失联，故障持 续 时间不少于 2h，检 查 楼栋处 理 器 是 否 采 集 到 故障 信息并 识 别 出 哪 一 只 通断 控 制 器 失联。7.5.1.7 对 楼栋处 理 器 断电，故障持 续 时间不少于 2h，恢 复 供电 后，检 查 数据 是 否 完 整，时 钟 是 否 校时，故障 信息 是 否 记录。采 用数据信息管理系统 接 受 楼栋处 理 器传输 数据 不少于 24小 时，在 此 期间 切 断 一 次 网 络 连 接，30min后 恢 复 网 络 连 接，检 查故障 信息和数据有 效 性。7.5.2 存储功 能 7.5.2.1 工 作 24h后，检 查 楼栋处 理 器上 的存储 卡 内存储数据。7.5.2.2 检 查 楼栋处 理 器 的 计 算结 果 是 否 准 确。7.5.3 故障预案 将 楼栋处 理 器 断电，检 查 是 否 自动开启阀门，持 续 2h以上，恢 复 供电 后，查 看 是 否 符 合 6.4.3的要求。7.5.4 时 钟误差 将 通断时间面积 法 供热计 量系统 运 行 24小 时，检 查 楼栋处 理 器 和 通断 控 制 器 的 时 钟 走 时 误 差。7.5.5 存储、传输的系统数据 7.5.5.1 将 通断时间面积 法 供热计 量系统 运 行 24小 时，检 查 存储 卡 和内容文件。7.5.5.2 对 以上 实验 过 程中的 采 集 数据，统 计 分 析 数据有 效 率。7.5.6 设 定温 度干预 通 过楼栋处 理 器，操 作 改 变 室 温 控 制 器 的 设 定 温度，试验 是 否 再 能 通 过 室 温 控 制 器 改 变 温度 设 定。8 检验 规 则 8.1 检验 分 类 产品 检验 分 为 出 厂 检验和 型式 检验。8.2 出厂检验 8.2.1 检验项 目 检验 项目 包括
