太阳能光伏发电系统数据采集及传输系统技术条件DB11／T 1401-2017.pdf

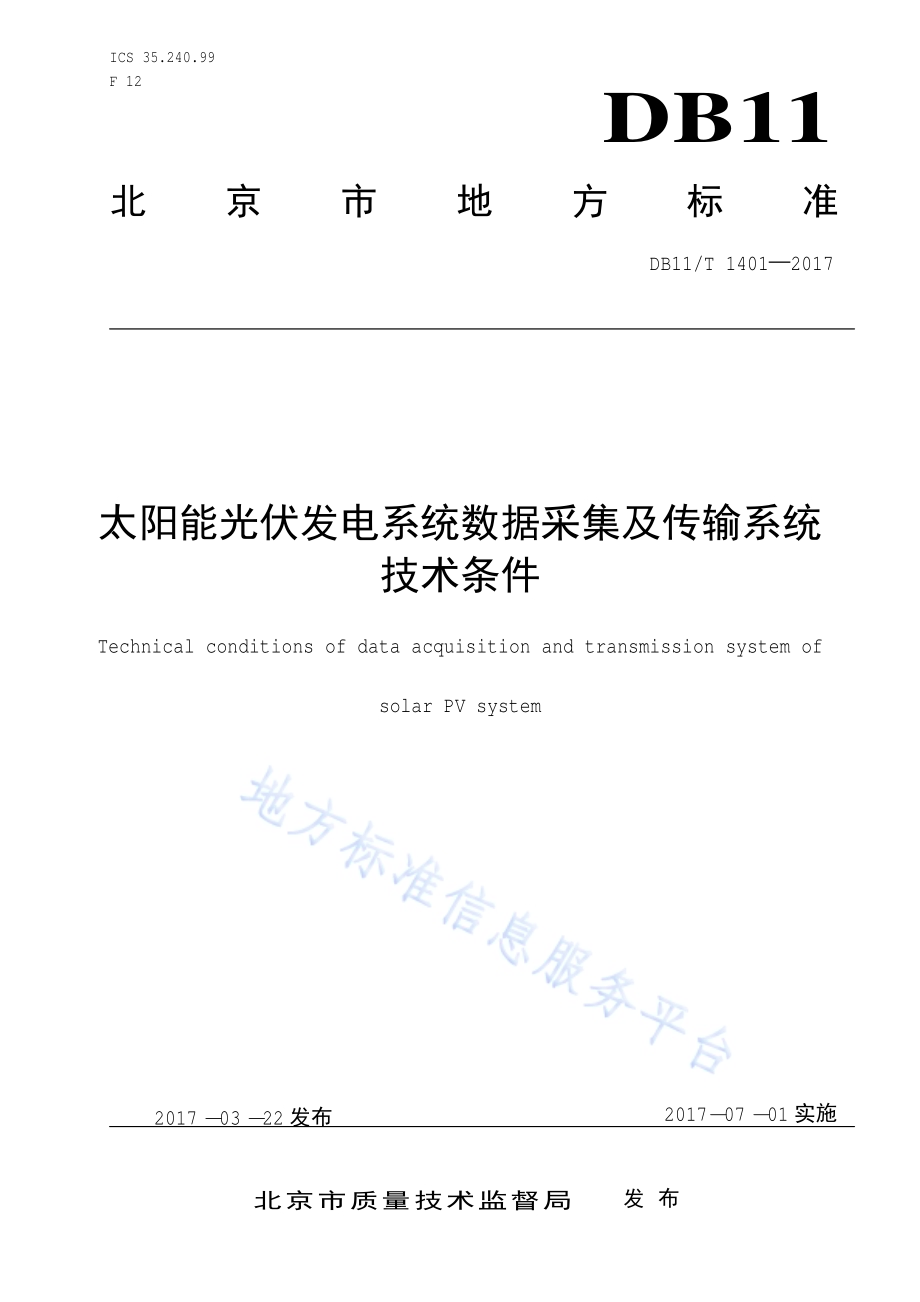

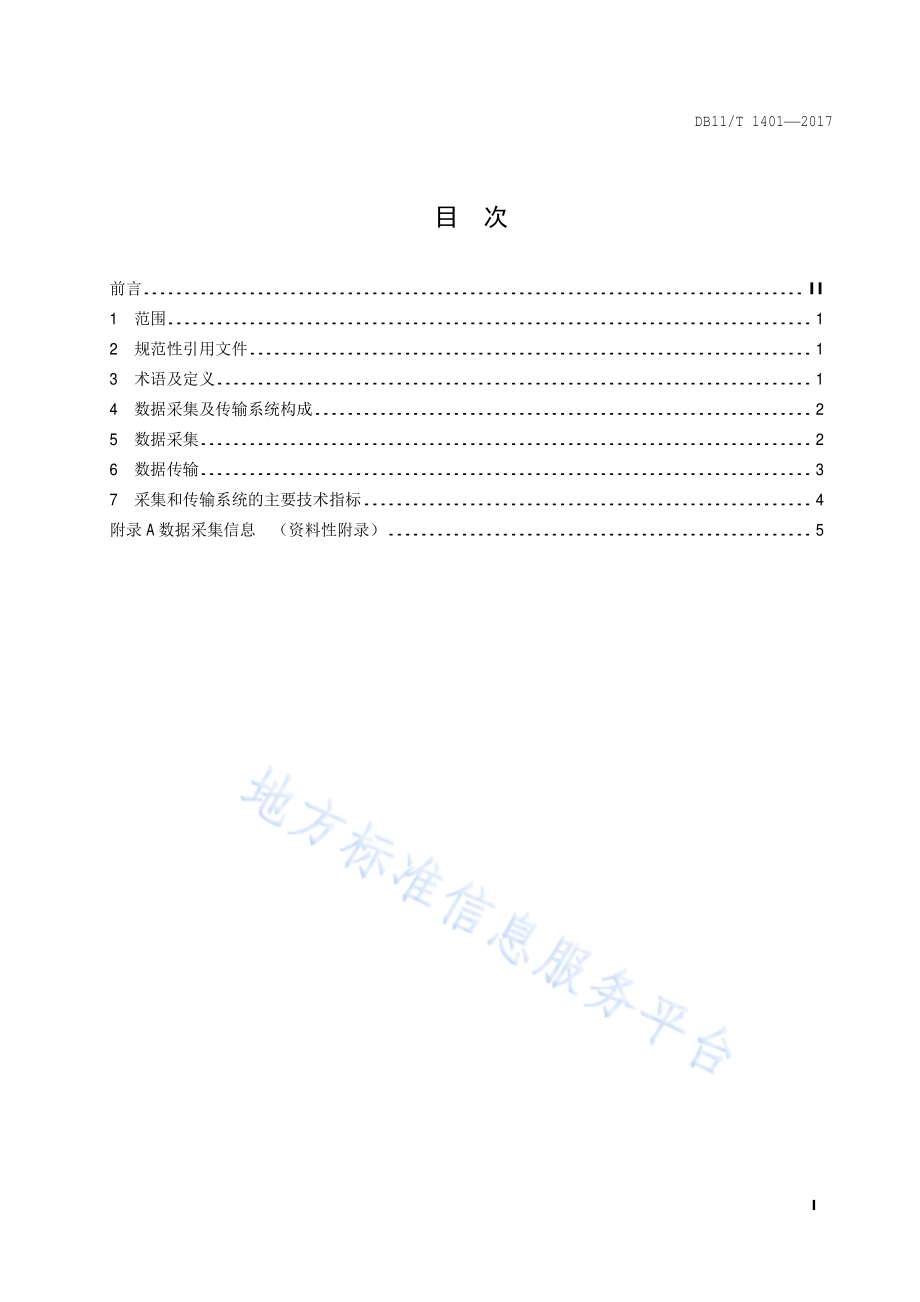

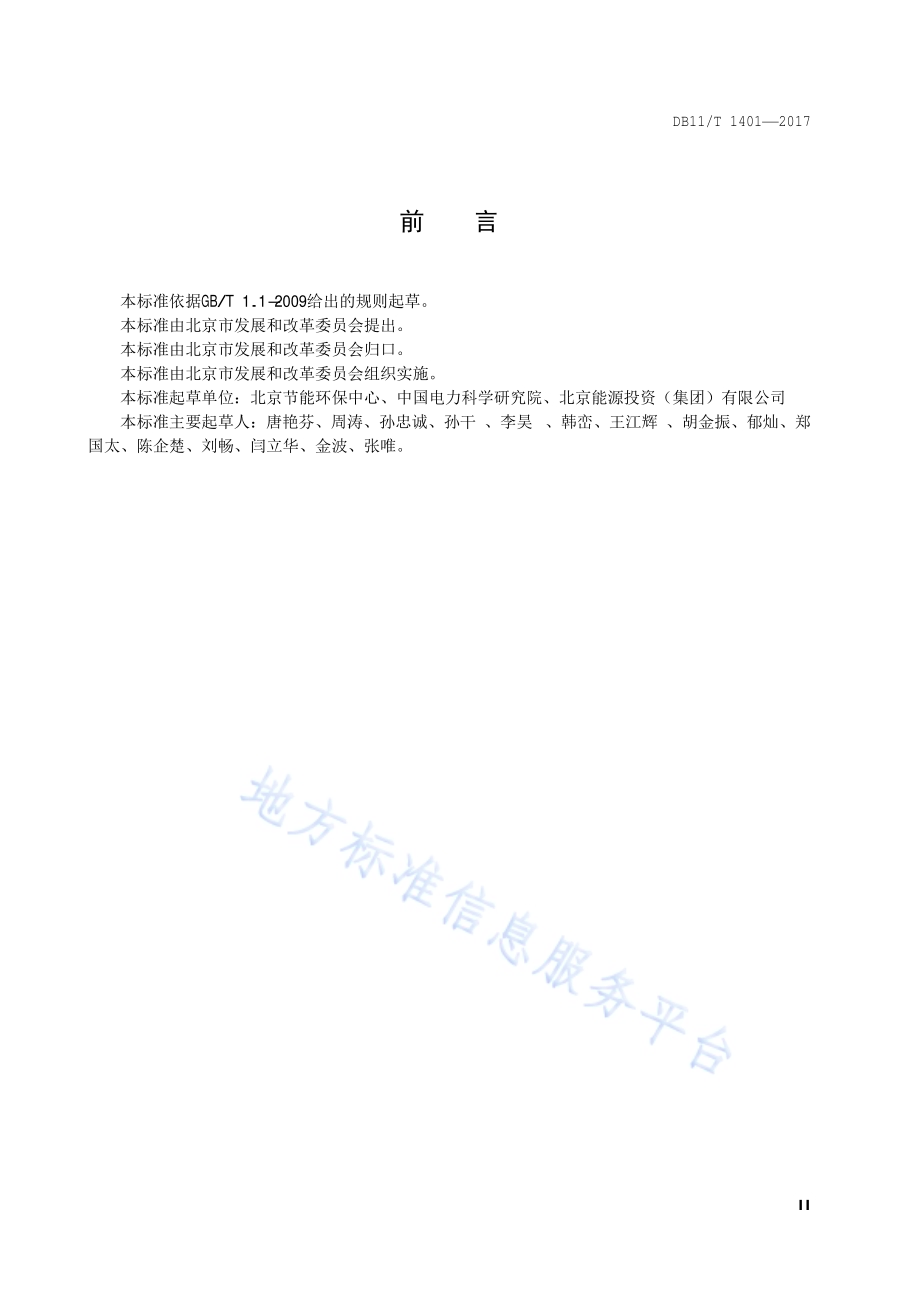

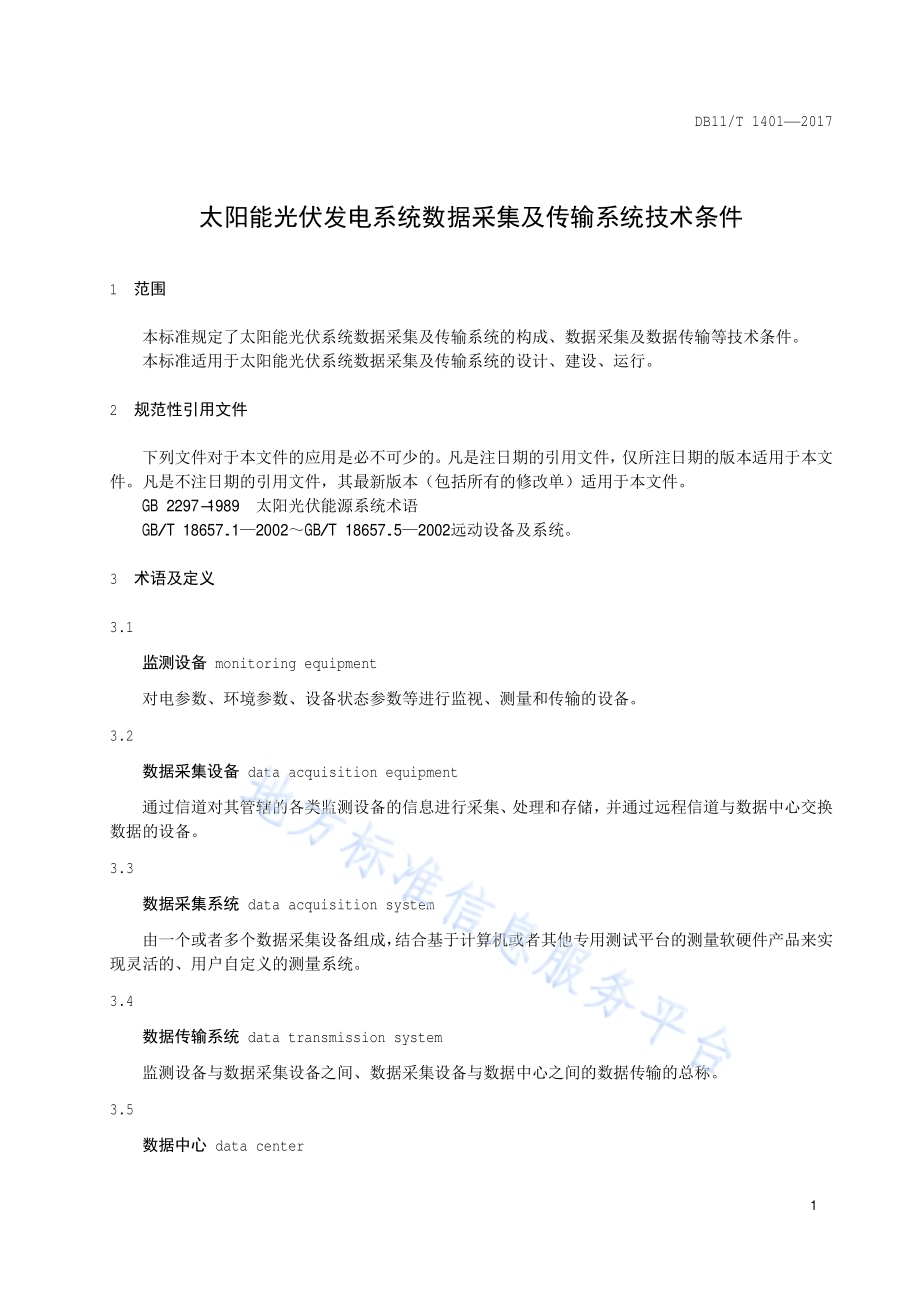

ICS 35.240.99 F 12 DB11 北京市地方标准 DB11/T 1401 2017 太阳能光伏发电系统数据采集及传输系统 技术条件 Technical conditions of data acquisition and transmission system of solar PV system 2017-03-22发布 2017-07-01实施 北京市质量技术监督局 发布 DB11/T 1401 2017 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语及定义.1 4 数据采集及传输系统构成.2 5 数据采集.2 6 数据传输.3 7 采集和传输系统的主要技术指标.4 附录 A数据采集信息（资料性附录）.5 DB11/T 1401 2017 II 前 言 本标准依据 GB/T 1.1-2009给出的规则起草。本标准由北京市发展和改革委员会提出。本标准由北京市发展和改革委员会归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京节能环保中心、中国电力科学研究院、北京能源投资（集团）有限公司 本标准主要起草人：唐艳 芬、周涛、孙忠诚、孙干、李昊、韩峦、王江辉、胡金振、郁灿、郑国 太、陈企楚、刘畅、闫立华、金波、张唯。DB11/T 1401 2017 1 太阳能光伏发电系统数据采集及传输系统技术条件 1 范围 本标准规定 了太阳 能 光伏 系统数据采集及传输系统的构成、数据采集及数据传输 等 技术 条 件。本标准 适 用 于太阳 能 光伏 系统数据采集及传输系统的 设计、建设、运行。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修 改单）适 用 于 本文件。GB 2297-1989 太阳光伏 能源系统术语 GB/T 18657.1 2002 GB/T 18657.5 2002远动设备 及系统。3 术语及定义 3.1 监测设备 monitoring equipment 对 电 参 数、环 境参 数、设备状态参 数 等进行监视、测量 和传输的 设备。3.2 数据采集设备 data acquisition equipment 通过 信 道对其管辖 的 各类监测设备 的信息 进行 采集、处理 和 存储，并通过远程 信 道 与 数据中心 交换 数据的 设备。3.3 数据采集系统 data acquisition system 由 一个或者多个 数据采集 设备 组成，结合基 于计 算机或者 其 他专 用 测 试平台 的 测量 软硬 件 产品来 实现灵活 的、用 户自 定义的 测量 系统。3.4 数据传输系统 data transmission system 监测设备 与 数据采集 设备 之间、数据采集 设备 与 数据中心 之间 的数据传输的 总称。3.5 数据中心 data center DB11/T 1401 2017 2 负责 集中和 管理 一 定 区域内 太阳 能 光伏 电 站 数据的信息系统。4 数据采集及传输系统构成 数据采集及传输系统由数据中心、通 信 网络、数据采集 设备 以 及 监测设备 组成。数据采集及传输系 统 结 构 图 参 见图 1。图 1 数据采集及传输系统结构图 5 数据采集 5.1 数据采集指标 采集的指标 包括：a)模拟 量包括 电 压、电 流、有 功、无功、有 功 电 量、无功 电 量、温度 等；b)开关 量包括 开关、刀闸、保 护 动 作、故障 信息 等。5.2 数据采集信息 数据采集信息 参 见 附录 A。5.3 召唤采集方式 数据采集及传输系统系统 应 具 备 召唤 采集的 功 能。数据中心能 够 主 动 向 数据采集 设备 发出指 令，数 据采集 设备 接收 并 执 行 指 令，将收 集的 监测设备 数据 上 传给数据中心。5.4 主动上传方式 数据采集及传输系统 应 具 备 主 动 上 传的 功 能。数据采集 设备 按照预 设 的规则，主 动 上 传 监测设备 数 据 至 数据中心。5.5 数据采集周期 DB11/T 1401 2017 3 监测 系统采集数据的 周期应设 定 为 5分钟至 60分钟之间，并可 根 据 具体情况 进行设 置，默认 设 置宜为 15分钟。5.6 数据编码 5.6.1 编码目标 监测 数据 应可 由 计 算机或 人 工识别 和 处理，数据 应 得到 有 效 的 管理 和 支持高效 率 的 查询服务，并 实现 数据组织、存储 及 交换 的 一 致 性。5.6.2 编码方法 各类 型代码 宜 采用数 字加字母 组 合 表示，以 二 进 制编码方式 传输。6 数据传输 6.1 传输网络 数据采集及传输系统中的数据传输 通过 传输 网络 实 现。传输 网络 是 数据采集 设备 与 数据中心、监测设备 与 数据采集 设备 的 连 接 通道，按照一 定的 协议完 成信息的 上 传 下 达，传输 网络 可 以 采用有 线 或无 线介质。6.2 传输原则 监测设备、数据采集 设备应 具 备 数据 通 信的 功 能，传输数据 应 有 效、准 确。6.3 监测设备和数据采集设备之间的传输 传输 应 能 满足 数据 可 靠、稳 定、及 时，可 以 采用 RS485总 线、低 压 电力 线载 波等 有 线 通 信信 道，也 可 采用 微 功 率、ZigBee、Wifi等 无 线 通 信信 道。6.4 数据采集设备和数据中心之间的传输 6.4.1 传输要求 数据采集 设备 和数据中心 之间 的传输 应 符 合 GB/T 18657.3 2002规定的 三层 参 考 模 型“增强 性能 体系 结 构”。传输 层 应 符 合 TCP协议，应 用 层 应 符 合 GB/T 18657系 列 标准。6.4.2 传输帧格式要求 数据采集 设备 和数据中心 之间 的传输 帧格式 应 符 合 GB/T 18657.1 2002中 对 传输 帧格式 的要 求。6.4.3 传输规则要求 数据采集 设备 和数据中心 之间 的传输规则 应 符 合 GB/T 18657.2 2002 中 对 链路 传输规则的要 求。6.4.4 数据结构、定义和编码要求 数据采集 设备 和数据中心 之间 传输的数据 结 构、定义和 编码 应 符 合 GB/T 18657.3 2002和 GB/T 18657.4 2002中的要 求。7 采集和传输系统的主要技术指标 DB11/T 1401 2017 4 7.1 数据采集设备模拟量测量误差 数据的 精 度 应 符 合 满足 1.5%的 精 度 要 求。7.2 通信可靠率 通 信 可 靠率 95%。7.3 数据采集系统性能指标 系统 接收 数据采集 终端 数据成 功 率 95%。DB11/T 1401 2017 5 附 录 A 数据采集信息（资料 性附 录）表 A.1 遥 测信息 表 序号 对 象 内 容 1 汇 流 箱 各 组 串直 流 输 入 电 流 2 直 流 输出电 流 3 直 流 母线 电 压 4 逆变器 直 流 侧 电 压 5 直 流 侧 电 流 6 直 流 侧 功 率 7 交流 侧 电 压 Ua 8 交流 侧 电 压 Ub 9 交流 侧 电 压 Uc 10 交流 侧 电 压 Uab 11 交流 侧 电 压 Ubc 12 交流 侧 电 压 Uca 13 交流 侧 电 流 Ia 14 交流 侧 电 流 Ib 15 交流 侧 电 流 Ic 16 交流 侧 有 功功 率 17 交流 侧 无功功 率 18 交流 侧 功 率因 数 19 逆变器 温度 20 日 发电 量 21 月 发电 量 22 年 发电 量 23 累 计 发电 量 24 光伏 逆变器 最 大 可 发有 功 25 光伏 逆变器 无功 输出范围 DB11/T 1401 2017 6 序号 对 象 内 容 26 并 网 点 并 网 点 电 压 Ua 27 并 网 点 电 压 Ub 28 并 网 点 电 压 Uc 29 并 网 点 电 压 Uab 30 并 网 点 电 压 Ubc 31 并 网 点 电 压 Uca 32 并 网 点 电 流 Ia 33 并 网 点 电 流 Ib 34 并 网 点 电 流 Ic 35 并 网 点 有 功功 率 36 并 网 点 无功功 率 37 并 网 点 功 率因 数 38 并 网 点 上网 电 量 39 并 网 点 A相 电 压 闪变 40 并 网 点 B相 电 压 闪变 41 并 网 点 C相 电 压 闪变 42 并 网 点 A相 电 压 偏差 43 并 网 点 B相 电 压 偏差 44 并 网 点 C相 电 压 偏差 45 并 网 点 A相频率偏差 46 并 网 点 B相频率偏差 47 并 网 点 C相频率偏差 48 并 网 点 A相谐 波 THD 49 并 网 点 B相谐 波 THD 50 并 网 点 C相谐 波 THD 51 主 升 压 变 压器 低 压 侧 电 压 Ua 52 低 压 侧 电 压 Ub 53 低 压 侧 电 压 Uc 54 低 压 侧 电 压 Uab 55 低 压 侧 电 压 Ubc 56 低 压 侧 电 压 Uca 57 低 压 侧 电 流 Ia DB11/T 1401 2017 7 序号 对 象 内 容 58 低 压 侧 电 流 Ib 59 低 压 侧 电 流 Ic 60 低 压 侧 有 功功 率 61 低 压 侧 无功功 率 62 高压 侧 电 压 Ua 63 高压 侧 电 压 Ub 64 高压 侧 电 压 Uc 65 高压 侧 电 压 Uab 66 高压 侧 电 压 Ubc 67 高压 侧 电 压 Uca 68 高压 侧 电 流 Ia 69 高压 侧 电 流 Ib 70 高压 侧 电 流 Ic 71 高压 侧 有 功功 率 72 高压 侧 无功功 率 73 升 压 变 电 站母线 数据 母线 电 压 Ua 74 母线 电 压 Ub 75 母线 电 压 Uc 76 母线 电 压 Uab 77 母线 电 压 Ubc 78 母线 电 压 Uca 79 无功 补偿 设 备 线 电 压 Uab 80 线 电 压 Ubc 81 线 电 压 Uca 82 A相 电 流 83 B相 电 流 84 C相 电 流 表 A.2 遥 信信息 表 序号 对 象 内 容 1 光伏 逆 变器 直 流 过 压 2 交流 过 压 3 交流 欠 压 DB11/T 1401 2017 8 序号 对 象 内 容 4 初始停 机 5 按 键 关机 6 保 护 动 作总 信 号 7 装 置故障（异常、闭锁）8 保 护 动 作 信 号 9 并 网 点 断路器 位 置 状态 10 隔离 刀闸 11 接 地 刀闸 12 远 方/就地切 换 13 保 护 动 作总 信 号 14 控 制 回 路断线 15 重 合闸 动 作 16 装 置故障（异常、闭锁）17 开关 本 体 及 操 作机 构 故障 18 保 护 动 作 信 号 19 保 护 动 作 信 号 20 隔离 升 压 变 压 器 高压 侧断路器 位 置 状态 21 低 压 侧断路器 位 置 状态 22 高压 侧 隔离 刀闸 23 低 压 侧 隔离 刀闸 24 高压 侧 开关 远 方/就地 25 低 压 侧 开关 远 方/就地 26 保 护 动 作总 信 号 27 装 置故障（异常、闭锁）28 保 护 动 作 信 号 29 保 护 动 作 信 号 30 汇 流 箱 保 护 动 作总 信 号 31 装 置故障（异常、闭锁）32 保 护 动 作 信 号 33 汇 流 柜 保 护 动 作总 信 号 34 装 置故障（异常、闭锁）35 保 护 动 作 信 号 DB11/T 1401 2017 9 表 A.3 气象环境 信息 表 序号 对 象 内 容 1 气 象 环 境监测 数据 环 境 温度 2 环 境 湿 度 3 光伏 组件 温度 4 风速 5 风 向 6 气 压 7 太阳 总 辐射 8 直 接 辐射 9 散射辐射 _
