悬浮式拼装地板有害物质释放量检测方法DB13／T 2591-2017.pdf

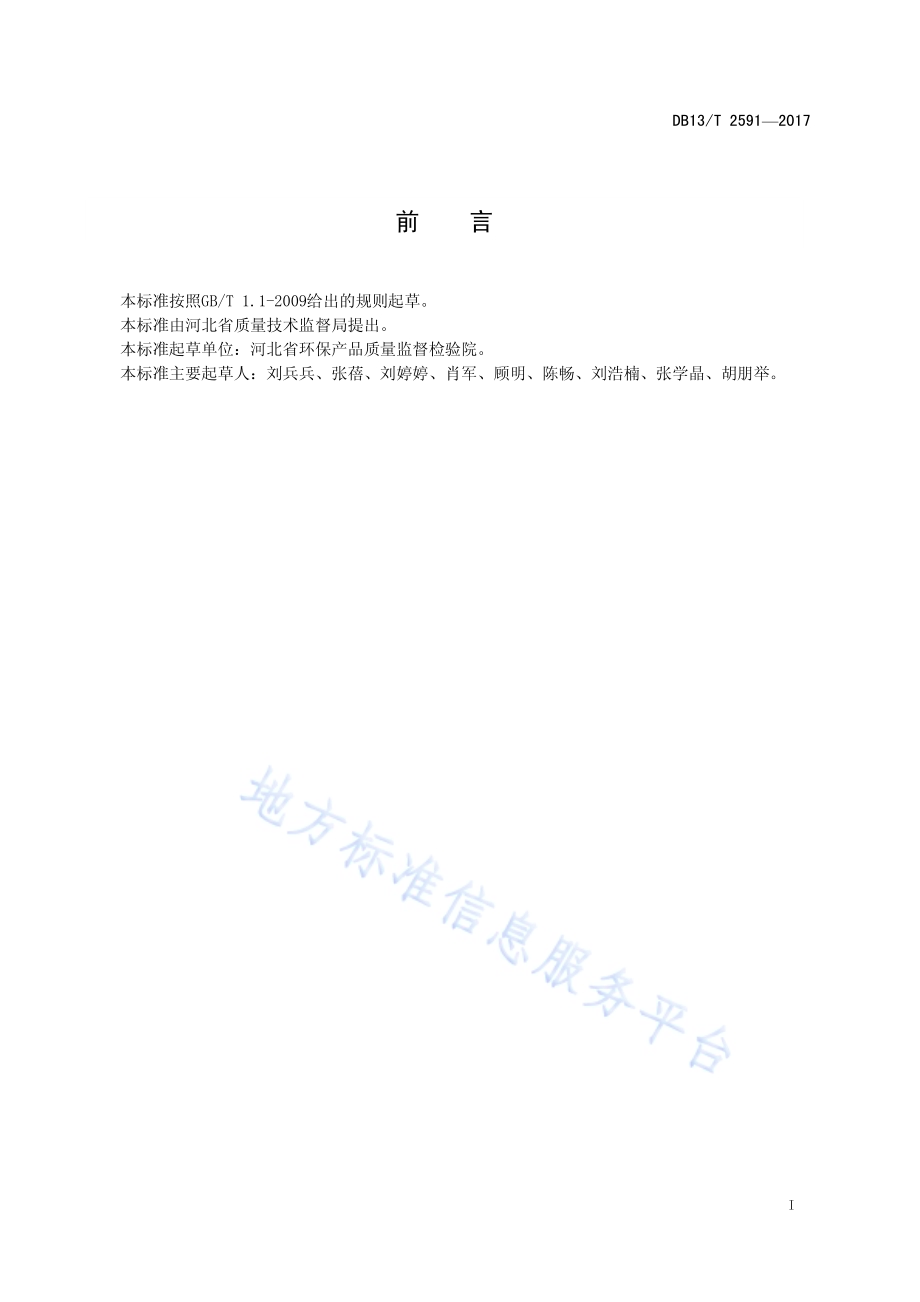

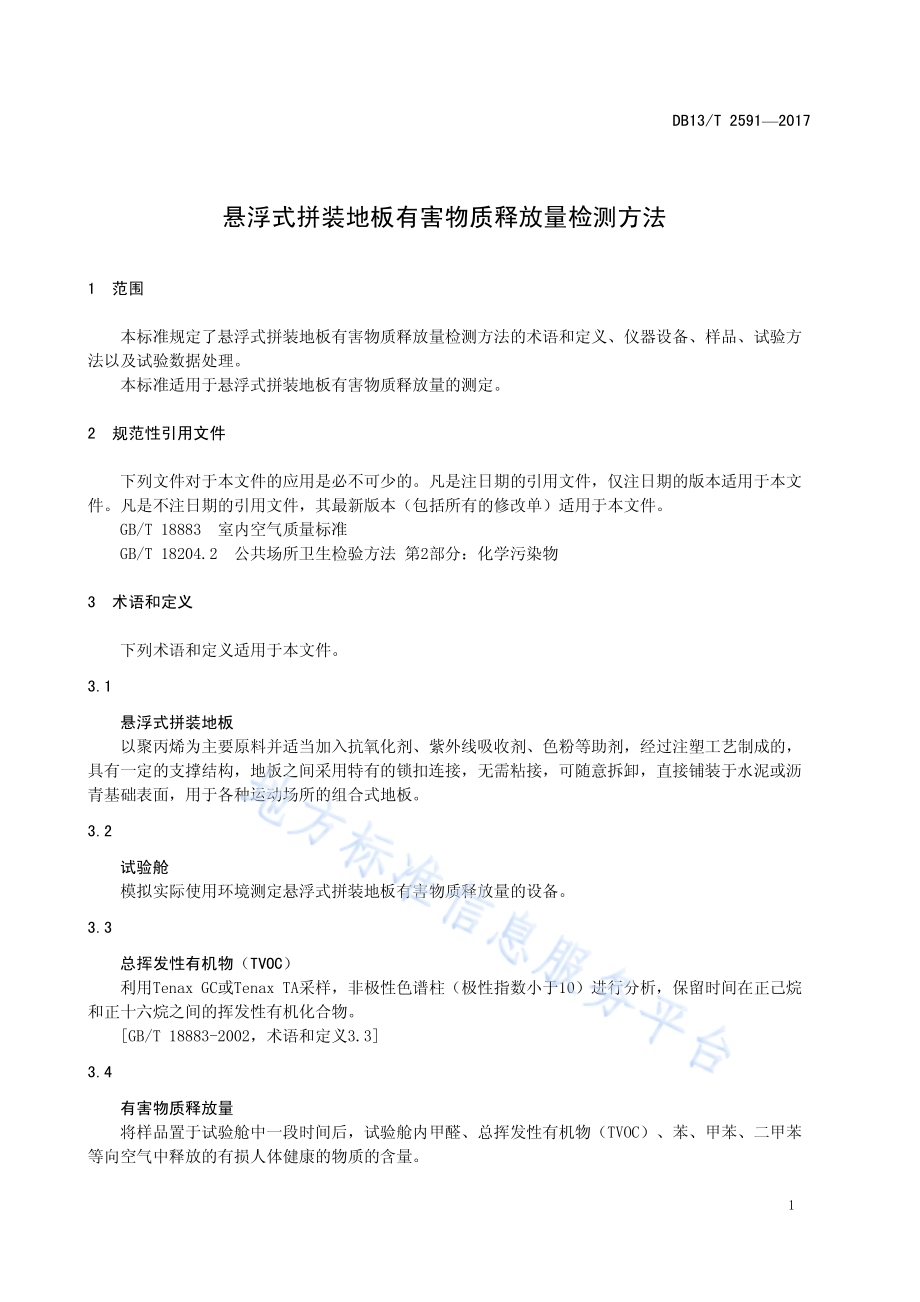

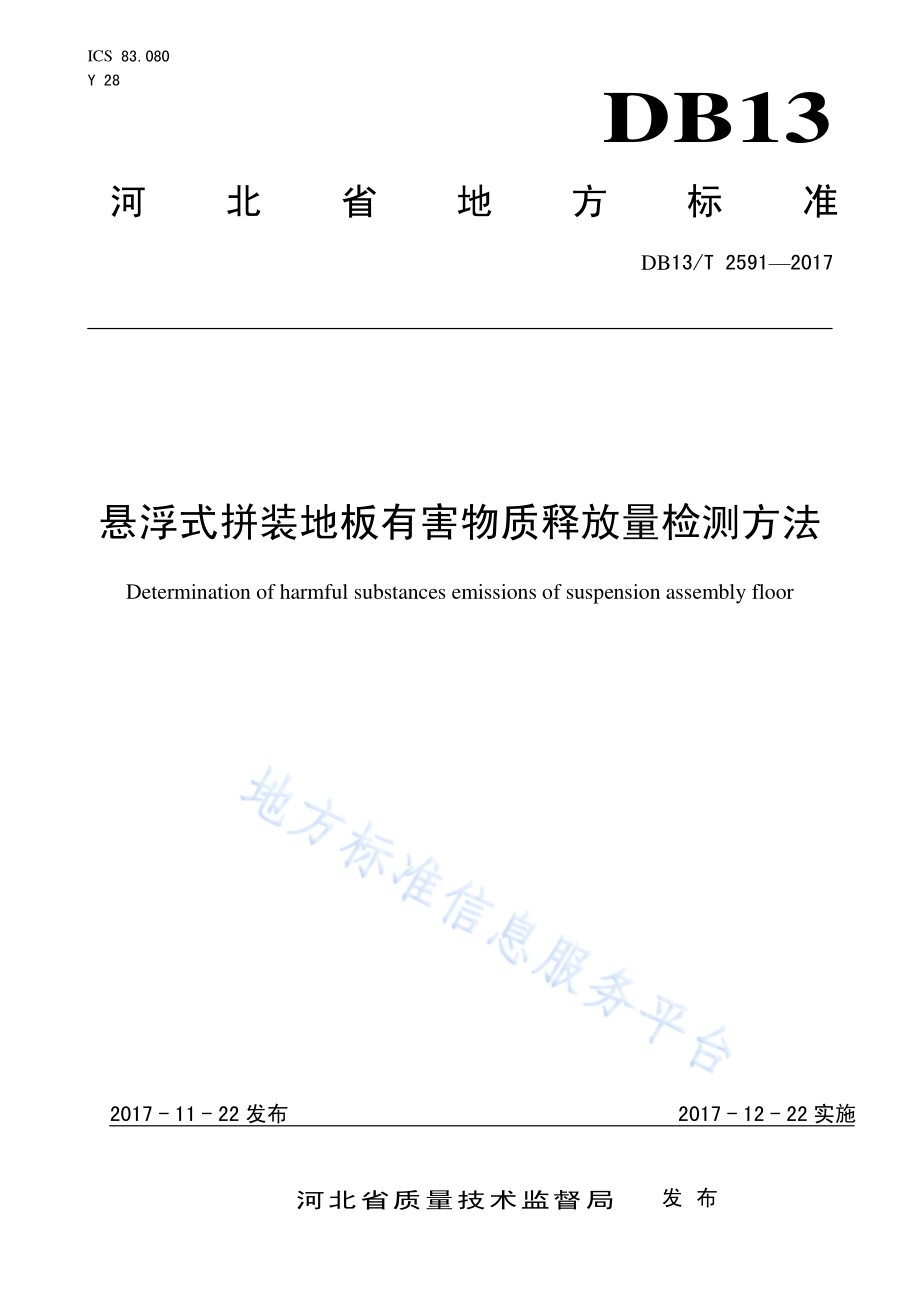

ICS 83.080 Y 28 DB13 河北省地方标准 DB13/T 2591 2017 悬浮式拼 装地板有 害物质释 放量检测 方法 Determination of harmful substances emissions of suspension assembly floor 2017-11-22 发布 2017-12-22 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2591 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 质量 技术 监督局 提出。本标准 起草 单位：河 北省 环保产 品质 量监 督检 验院。本标准 主要 起草 人：刘兵 兵、张 蓓、刘婷 婷、肖军、顾明、陈 畅、刘浩 楠、张学晶、胡 朋举。DB13/T 2591 2017 1 悬浮式拼 装地板 有害物质 释放量 检测方法 1 范围 本标准 规定 了悬 浮式 拼装 地板有 害物 质释 放量 检测 方法的 术语 和定 义、仪器 设备、样品、试 验 方法以及 试验 数据 处理。本标准 适用 于 悬 浮式 拼装 地板有 害物 质释 放量 的测 定。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 18883 室 内空 气质 量标准 GB/T 18204.2 公共 场所 卫生检 验方 法 第2部 分：化学污 染物 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 悬浮式 拼装 地板 以聚丙 烯 为 主要 原料 并适 当加入 抗氧 化剂、紫 外线 吸收剂、色 粉等 助剂，经 过注塑 工艺 制成 的，具有一 定的 支撑 结构，地 板之间 采用 特有 的锁 扣连 接，无 需粘 接，可随 意拆 卸，直 接铺 装于 水泥 或 沥青基础 表面，用 于各 种运 动场所 的组 合式 地板。3.2 试验舱 模拟实 际使 用环 境测 定悬 浮式拼 装地 板有 害物 质释 放 量的 设备。3.3 总挥发 性有 机物（TVOC）利用Tenax GC或Tenax TA 采样，非极 性色 谱柱（极 性指数 小于10）进行 分析，保留 时间 在正 己 烷和正十 六烷 之间 的挥 发性 有机化 合物。GB/T 18883-2002，术语 和定义3.3 3.4 有害物 质释 放量 将样品 置于 试验 舱中 一段 时间后，试 验舱 内甲 醛、总挥发 性有 机物（TVOC）、苯、甲苯、二 甲 苯等向空 气中 释放 的有 损人 体健康 的物 质的 含量。DB13/T 2591 2017 2 4 仪器设 备 4.1 空气试 验舱，规 格：1.5m3、30m3见 附录A。4.2 空气采 样器，流 量范 围 0.1L/min 1L/min，流 量可 调，恒 流误 差小 于5%设 定值。4.3 气相色 谱仪，附 氢火 焰离 子化检 测器。4.4 便携式 气相 色谱 仪，内置 恒流采 样泵、装 填有 少量 吸附剂 的浓 缩器、微 氩离 子检测 器（MAID）。4.5 分光光 度计。4.6 光电光 度法 甲醛 测定 仪，最小分 辨 率0.01mL/m3，响应时 间：t95%15 min。4.7 电化学 传感 器法 甲醛 测定 仪，最 小分 辨 率 0.01mL/m3，响 应时 间：t95%3mi n。5 样品 5.1 实验样 品数 量 悬浮式 拼装 地板 一般 规格 为25cm25cm 和30cm30cm。实验用 样品 数量 按照 式（1）计算，计 算结 果取 整数 即为实 验所 需样 品数 量。sna（1）式中：n 样品 数量，计 算结 果 取整；S 试验 舱底 面积（m2）；单块 样品 面积（m2）。5.2 样品 的 准备 试验用 样品 应完 好、无破损。样品 固化15 天 以上 方 可进行 测试。测试 前，将 样 品放置 在温 度为（232），相对 湿度 为（5010）%的 环境 中进 行24 小 时状态 调节。测 试时，将 样品拼 接在 一起，平 铺于试验 舱底 部中 央。6 试验方 法 6.1 试验的 一般 条件 整个 试 验过 程应 在 温 度为（232），相对 湿度 为（50 10）%的 环境 中进 行。6.2 试验舱 的要 求 根据试 验 要 求选 取1.5m3或30m3试 验舱 进行 试 验，建 议实际 铺设 面积 不大 于50 m2选择1.5 m3环境 试验舱进 行检 测，大于50 m2，选择30m3环境 试验 舱进 行检测。试 验前，应 对试 验舱内 壁进 行清 洁，并 进行空白 试验，整 个实 验过 程试验 舱内 有害 物质 背景 浓度应 符合GB/T 18883 要 求。6.3 试验步 骤 DB13/T 2591 2017 3 6.3.1 密闭试 验舱，开 启搅 拌风 扇，10min 后采 集舱 内气 体，测 定舱 内有 害物 质初 始浓度，记 作C0。6.3.2 将放置 好样 品的 试验 舱密 闭，待密 闭时 间达 到预 定 时间后，开启 搅拌 风扇，10min 后采 集舱 内气体，测定 有害 物质 浓度，即为 释放 一段 时间 后结 束浓度，记 作 C1。6.3.3 实验结 束后，及 时开 启排 风系统，排 空舱 内含 有有 害物质 的气 体。6.4 采样及 采样 结果 分析 6.4.1 采样 使用空 气采 样器 通过 试验 舱采样 孔以 一定 流量 采集 舱内气 体，记录 采样 时的 温度和 大气 压力。根据有害 物质 的种 类可以 使 用吸收 管、采样 管 等 装置 进行有 害物 质的 采集，具 体按照GB/T 18204.2、GB/T 18883 中规 定的 方法。有 条 件时优 先选 用在 线分 析仪 器，连 续测 量舱 内有 害物 质浓度。在计算 有害 物质 浓度 时应 采用式（2）将 采样 体积 换 算成标 准状 态下 的体 积。000.273T PVVtP（2）式中:V0 换算 成标 准状 态下 的体积（L）；V 采样 体积（L）；T0 标准 状态 的绝 对温 度（273K）；t 采样 时的 温度（）；P0 标准 状态 下大 气压 力（101.325kPa）；P 采样 时的 大气 压力（kPa）。单次检 测的 气体 采集 量不 应超过50L，避 免造 成试 验 舱内负 压过 大。6.4.2 结果分 析 部分有 害物 质的 检测 方法 见表1。表中 未列 出的 污 染 物的采 样和 浓度 测定 方法，执行 有关 的国 家 标准。表1 部 分有 害物 质的 检测 方法 序号 有害物质 检测 方法 来源 1 甲醛（1）AHMT 分光光度法（2）酚试剂分光光度法（3）气相色谱法（4）光电光度法（5）电化学传感器法 GB/T 18204.2 2 总挥发性有机物（TVOC）气相色谱法 GB/T 18883 3 苯 气相色谱法 GB/T 18204.2 GB/T 18883 4 甲苯 气相色谱法 GB/T 18204.2 GB/T 18883 5 二甲苯 气相色谱法 GB/T 18204.2 GB/T 18883 DB13/T 2591 2017 4 7 实验数 据处 理 悬浮式 拼装 地板 有害 物质 释放量 可按 式（3）计算。10tCCEna（3）式中:Et 悬浮 式拼 装地 板有 害物质t小 时释 放量（mg/（m3 m2），t可取8小时、24 小时、48 小时 等；C0 试验 舱内 有害 物质 初始浓 度（mg/m3）；C1 试验 舱内 有害 物质 释放t 小时 后结 束浓 度（mg/m3）；a 单 块样 品面 积（m2）；n 样品 数量。8 精密度 同一实 验室，由 同一 操作 者使用 相同 设备，按 相同 的测试 方法，并 在短 时间 内对同 一被 测对 象 相互独立 进行 测试 获得 的两 次独立 测试 结果 的绝 对差 值不大 于这 两个 测定 值的 算术平 均值 的10%，以 大 于这两个 测定 值的 算术 平均 值的10%的 情况 不超 过5%为 前提。DB13/T 2591 2017 5 A A 附 录 A（规范 性附 录）试验舱 A.1 空气试 验舱 容积 1.5m3空气 试验 舱：0.9m0.9m1.85m。30m3空 气试 验舱：3.5m3.4m2.5m。注：各实验室可根据 场地实际 情况对试验舱尺寸进 行调整，1.5m3空气试验舱允许0.1m3偏差，30m3空气试验舱允许0.5 m3偏差。A.2 空气试 验舱 材料 框架材 料使 用铝 型 材 或不 锈钢，壁面 材料 使用 平板 玻璃或 不锈 钢，密封 材料 用硅橡 胶条 及玻 璃 密封胶，材料 的使 用要 保证 空气试 验舱 整体 结构 具有 一定的 强度，所 有连 接处 应使用 具有 气密 性能 的 材料密封，气密 性要 求换 气 次数不 大于0.05h-1。试 验 舱体材 料应 无吸 附性，化 学反应 惰性，不释 放污 染物质，试验 舱体 内表 面应 光滑。A.3 风扇 空气试 验舱 顶部 设置 可在 试验舱 外部 控制 调节 的搅 拌风扇。A.4 排气功 能 空气试 验舱 应设 置排 气孔 和排气 风扇。A.5 采样孔 空气试 验舱 应设 置2 个以 上 采样孔，位 置距 舱底1m1.3m 之 间，应方 便连 接管 路 和密封。A.6 清洁要 求 进行检 测前，试 验舱 内 空 气应无 毒、无害、无 异常 嗅味，定期 清洁，按 照6.2 进行检 测。_
