小型液化天然气瓶（组）供气系统技术规范DB11／T 1387-2017.pdf

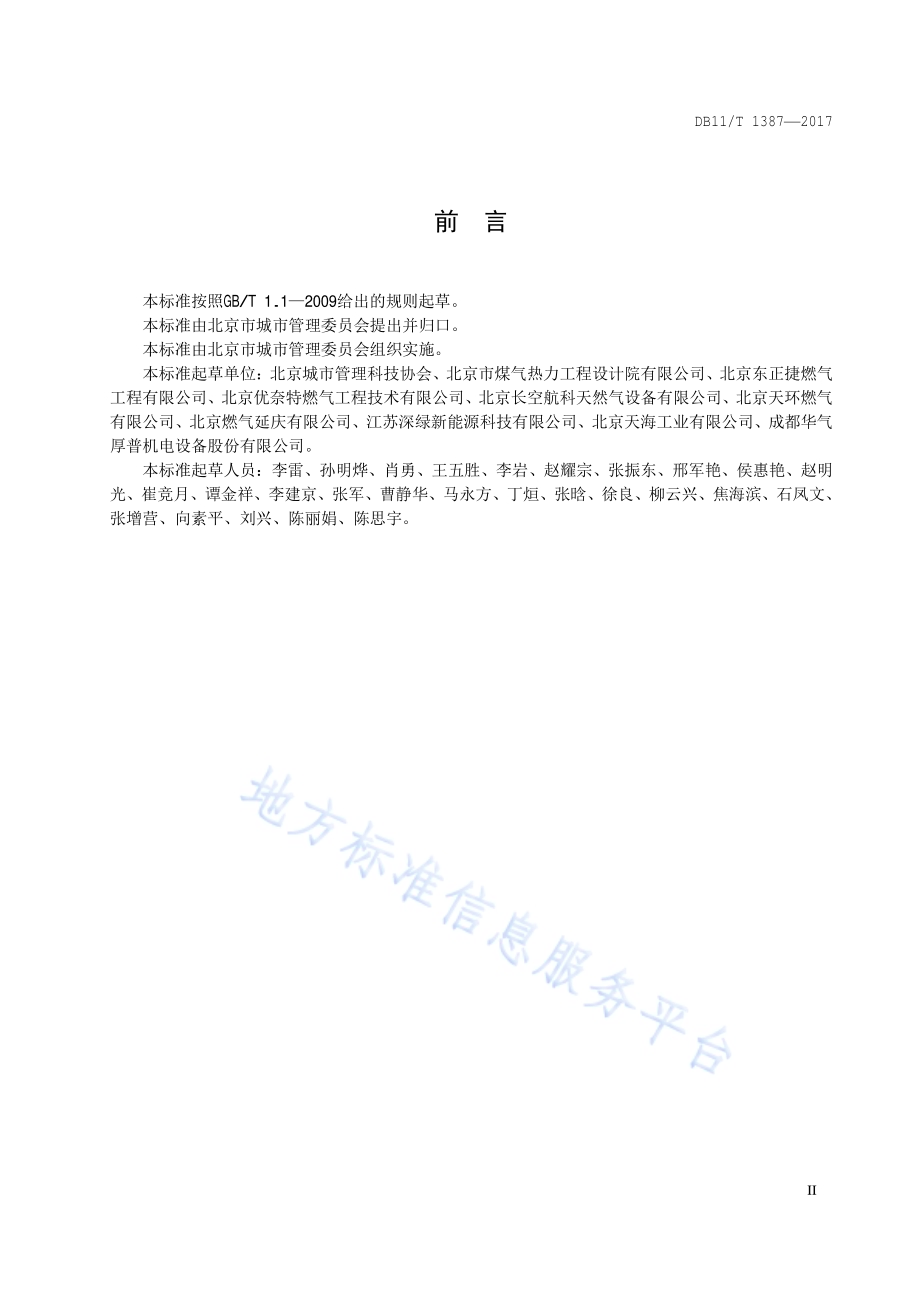

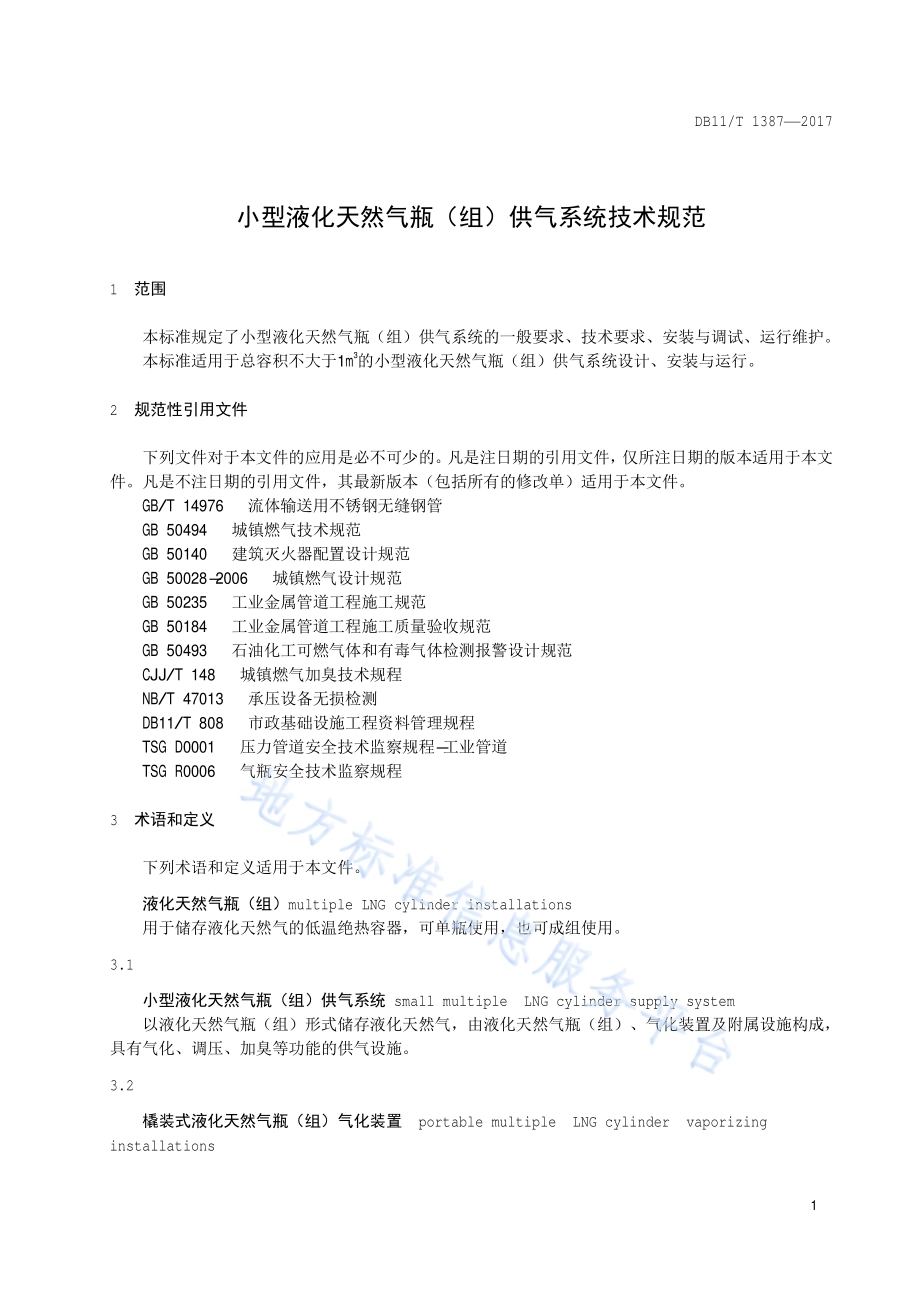

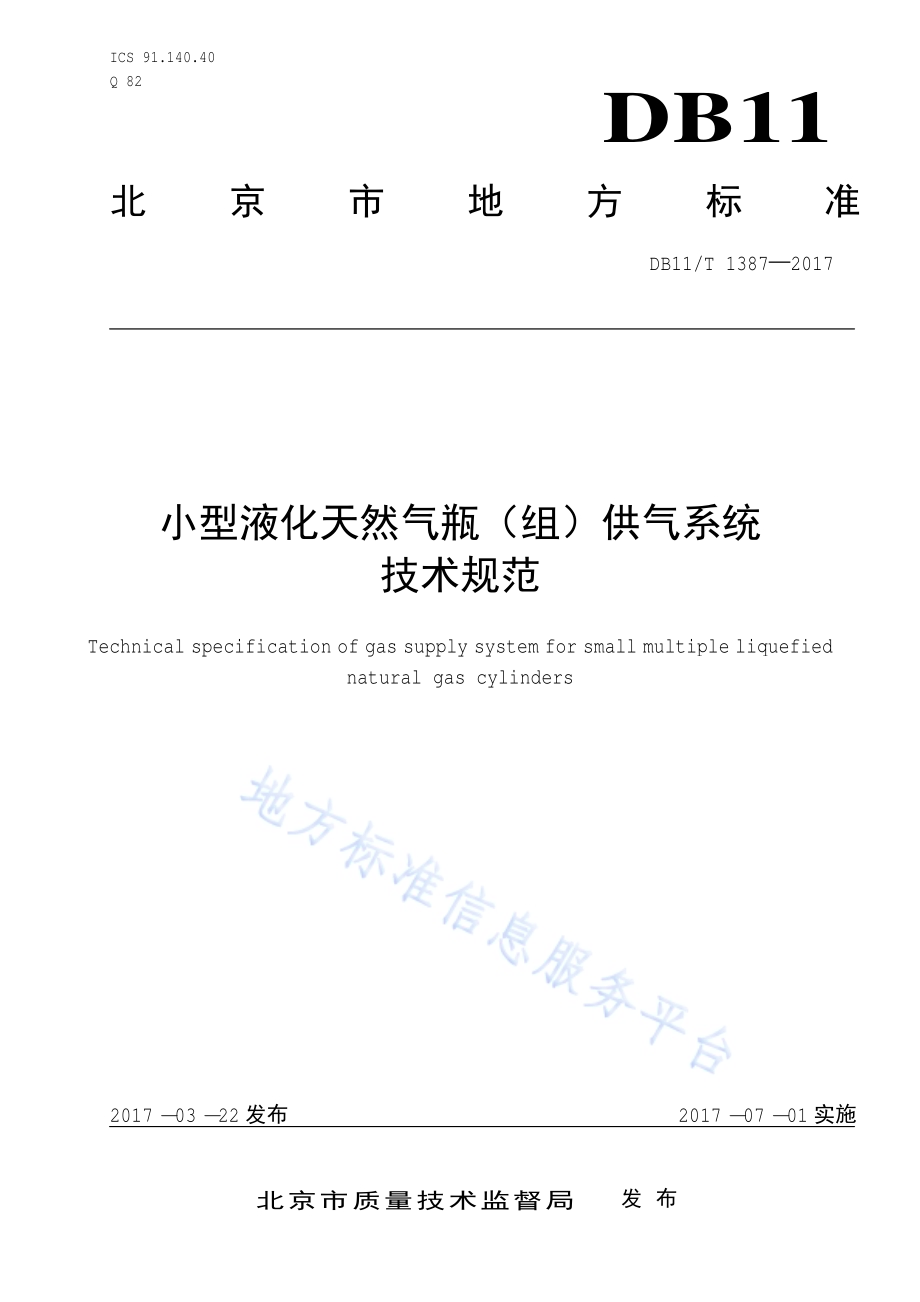

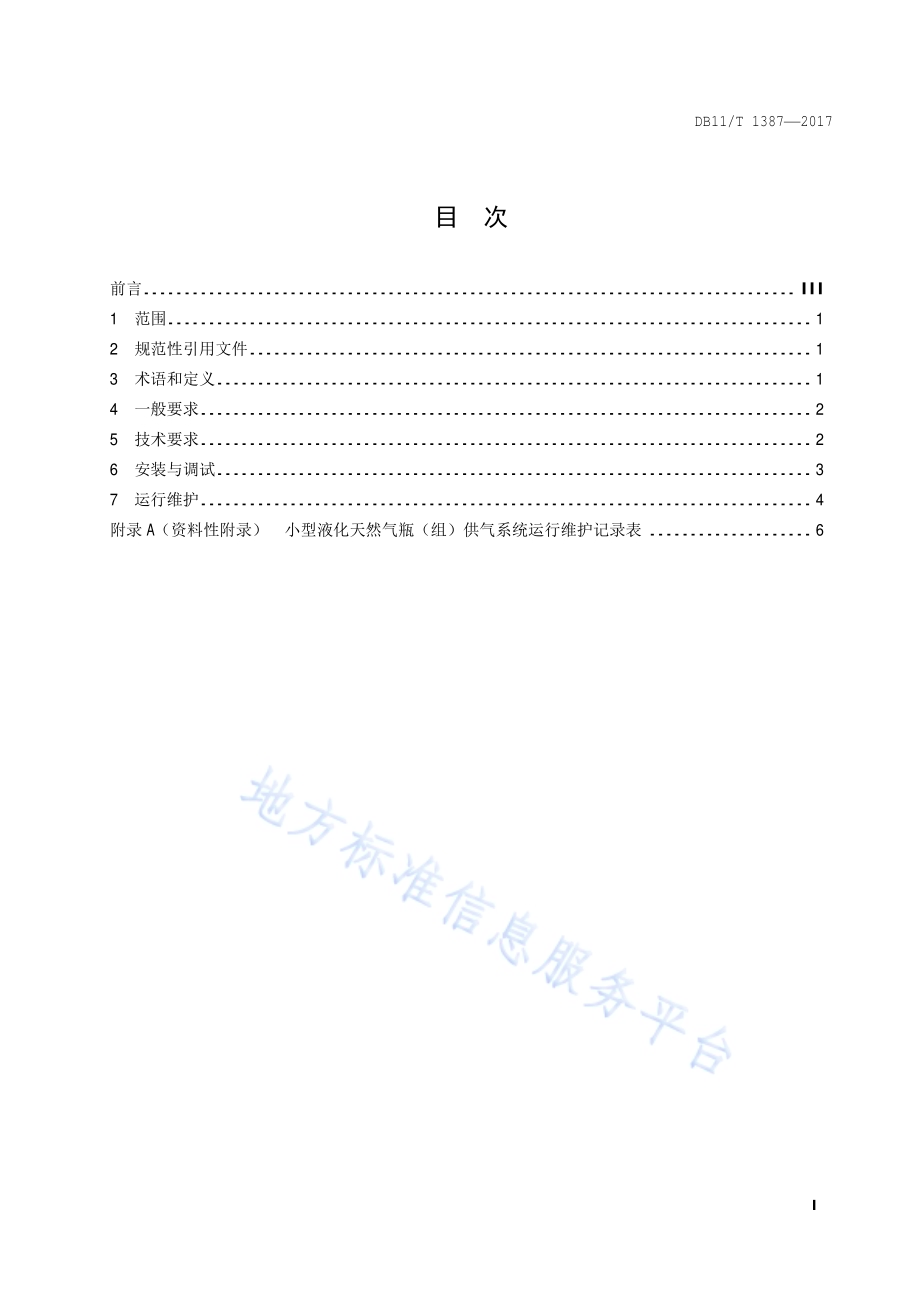

ICS 91.140.40 Q 82 DB11 北京市地方标准 DB11/T 1387 2017 小型液化天然气瓶（组）供气系统 技术规范 Technical specification of gas supply system for small multiple liquefied natural gas cylinders 2017-03-22发布 2017-07-01实施 北京市质量技术监督局 发布 DB11/T 1387 2017 I 目 次 前言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般要求.2 5 技术要求.2 6 安装与调试.3 7 运行维护.4 附录 A（资料性附录）小型液化天然气瓶（组）供气系统运行维护记录表.6 DB11/T 1387 2017 II 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京市城市管理委员会提出并归口。本标准由北京市城市管理委员会组织实施。本标准起草单位：北京城市管理科技协会、北京市煤气热力工程设计院有限 公司、北京 东正捷燃 气工程有限 公司、北京 优奈特燃 气工程技术有限 公司、北京 长空航 科天然气设 备 有限 公司、北京天 环燃 气有限 公司、北京 燃 气 延庆 有限 公司、江苏深绿新能源 科技有限 公司、北京天 海 工 业 有限 公司、成都华 气厚普机电 设 备股份 有限 公司。本标准起草 人 员：李雷、孙明烨、肖勇、王五胜、李岩、赵耀宗、张振东、邢军艳、侯惠艳、赵明光、崔竞月、谭金祥、李建 京、张军、曹静华、马永方、丁烜、张晗、徐良、柳云兴、焦海滨、石凤 文、张增营、向素平、刘兴、陈丽娟、陈思宇。DB11/T 1387 2017 1 小型液化天然气瓶（组）供气系统技术规范 1 范围 本标准规定 了 小型液化天然气瓶（组）供气系统的一般要求、技术要求、安装与调试、运行维护。本标准 适 用 于 总容积不大 于 1m3的小型液化天然气瓶（组）供气系统设计、安装与运行。2 规范性引用文件 下列 文件 对 于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最 新 版 本（包括所 有的 修改 单）适 用 于 本文件。GB/T 14976 流体输送 用 不锈钢无缝钢 管 GB 50494 城 镇 燃 气技术规范 GB 50140 建 筑灭火器配置 设计规范 GB 50028-2006 城 镇 燃 气设计规范 GB 50235 工 业金 属 管 道 工程施工规范 GB 50184 工 业金 属 管 道 工程施工 质量验收 规范 GB 50493 石 油 化工 可 燃 气 体 和有 毒 气 体检测报警 设计规范 CJJ/T 148 城 镇 燃 气 加臭 技术规程 NB/T 47013 承压 设 备 无损检测 DB11/T 808 市 政基础 设施工程资料管理规程 TSG D0001 压 力管 道 安 全 技术 监察 规程-工 业 管 道 TSG R0006 气瓶安 全 技术 监察 规程 3 术语和定义 下列 术语和定义 适 用 于 本文件。液化天然气瓶（组）multiple LNG cylinder installations 用 于 储存 液化天然气的 低温绝 热 容器，可 单瓶 使 用，也可 成 组 使 用。3.1 小型液化天然气瓶（组）供气系统 small multiple LNG cylinder supply system 以 液化天然气瓶（组）形式储存 液化天然气，由液化天然气瓶（组）、气化装 置及 附 属 设施 构 成，具 有气化、调 压、加臭等功 能 的供气设施。3.2 橇装式液化天然气瓶（组）气化装置 portable multiple LNG cylinder vaporizing installations DB11/T 1387 2017 2 将 气化 器、安 全泄放 装 置、可 燃 气 体报警 装 置、监控 设施 等 设 备 整体 装 配 于 一 个整体底座上 的供气 装 置。3.3 空温式气化器 air temperature vaporizer 以大 气 中 的热 量作为 热 源 加 热液化天然气，使 液化天然气气化的设 备。3.4 水浴式复热器 Waterbath heat exchanger 以水或含 防冻 液的 水作为 换 热 媒介 加 热天然气，使温 度较 低 的天然气提 高 温 度达到满足 要求的设备。4 一般要求 4.1 小型液化天然气瓶（组）供气系统 中使 用 温 度 低 于-20 的管 道应 采 用 奥氏 体不锈钢无缝钢 管，其技术性 能 应 符合 GB/T 14976的规定。4.2 气化 后 的天然气 质量应 符合 GB50494的规定。供 应 用 户 的天然气 应加臭，加臭 剂 质量 和 加臭量应 符合 CJJ/T 148的要求。4.3 小型液化天然气瓶（组）供气系统瓶（组）和装 置 区 应 设 置 小型 干粉 灭火器，配置 要求 应 符合GB50140的规定。5 技术要求 5.1 液化天然气瓶（组）单 个 气瓶 容积不应大 于 210L，宜采 用 195L立 式 气瓶，其 蒸发率 2.1%/d，灌 装 量不应大 于 其容积 的 90%。液化天然气瓶的 材 料、设计、制造、充 装 使 用和 检验应 符合 TSG R0006的规定。5.2 橇 装 式 液化天然气瓶（组）气化装 置应 采 用 空 温式 气化 器，气化 器 出口管 道上应 设 置 安 全 阀，安 全 阀 泄放 能 力 应 满足在 1.1倍 的设计 压 力 下，泄放量不 小 于 气化 器 设计 额 定 流量 的 1.5倍。5.3 小型液化天然气瓶（组）供气系统的调 压、加臭 设 备 宜 与 橇 装 式 液化天然气瓶（组）气化装 置 集 成 一 体 布 置。5.4 液化天然气瓶（组）应 与 橇 装 式 液化天然气瓶（组）气化装 置 贴邻布 置。5.5 小型液化天然气瓶（组）供气系统 应 露 天设 置，在 其上 方 宜 设 不可 燃 材 料的 罩棚，其 四周宜 设 置 高度 不低 于 2m的 不 燃 烧 体 实 体 围 墙。5.6 空 温式 气化 器 出口的 最低 工 作温 度 应不低 于-10。当采 用 空 温式 气化 器无 法满足时，应 设 置水 浴式 复 热 器。气化 器 出口 应 设 温 度 检测 装 置 并与 LNG液 相进 口 切断阀联锁。5.7 气瓶出口 连接软 管 应 采 用 奥氏 体不锈钢 波纹软 管，设计 爆裂 压 力 不应 小 于 6.4MPa。长 度 应不大 于 4.5m。5.8 小型液化天然气瓶（组）供气系统 应 静电 接地，接地 电 阻 应 小 于 100；设 于空 旷地带 的小型 橇装 式 液化天然气瓶（组）供气装 置应 单 独 设 置 避 雷 装 置，其 接地 电 阻 应 小 于 10。5.9 小型液化天然气瓶（组）供气系统 应具 有 远 程 监测 工 作压 力、工 作温 度、可 燃 气 体 浓度 的 能 力，并 具 备 报警 切断 功 能。DB11/T 1387 2017 3 5.10 小型液化天然气瓶（组）供气系统 应 设 置 远 程 控 制 的 自动切断阀，自动切断阀 应 设 置 在 气化 器 入口前。5.11 同时满足 下列 条 件 时，小型液化天然气瓶（组）供气系统 可 与用气 建 筑 物（住宅、重 要 公 共 建 筑 和 高层民 用 建 筑及 裙房除外）毗 连布 置：a)橇 装 式 液化天然气瓶（组）气化装 置 的气化 能 力 不大 于 200m3/h；b)橇 装 式 液化天然气瓶（组）气化装 置 的管 路 系统设计 压 力 不 小 于 1.6MPa，最 高 工 作压 力 应 小于 等 于 0.8MPa；c)橇 装 式 液化天然气瓶（组）气化装 置 设 置可 燃 气 体泄 漏 报警 装 置，可 燃 气 体 探 测器 和 报警器 的选 用和安装 应 符合 现 行 国家 标准 GB 50493的有 关 规定。可 燃 气 体 浓度 超 限 时，除 现场 发 出 声光 报警 信号 外，还 应 同时 将报警 信息 远 程 上 传至 有 人 值守 房 间；d)毗 邻 建 筑 的 外墙 无 门、窗、洞 口，外墙 耐 火等 级 不低 于 二级；e)与 明 火、散 发 火 花 地 点 的 防 火 间距 不 小 于 14m，与 其 他 建 筑 物 的 防 火 间距 不 小 于 7m；5.12 小型液化天然气瓶（组）供气系统 不 满足 5.11 a)e)任 一 条 件 时，不应 与 建 筑 物 毗 连布 置，气 瓶组与 建、构筑 物防 火 间距 应 符合 GB 50028-2006第 9.3.2条 的规定。6 安装与调试 6.1 一般要求 使 用的管 材、管件 及 设 备，除 应 符合 国家现 行有 关 标准的规定 外，还 应 符合 下列 规定：a)材 料、设 备 等 均 应 有 清晰 的 产品 标记 或 铭牌、产品说 明 书 与出 厂 合 格证；b)压 力表、压 力 传感 器、安 全 阀 等 设 备 应 有 检验报 告，气瓶、压 力 容器应 有“特 种 设 备 制造 监 督检验 证书（压 力 容器）”,进 口气瓶 应 有“进 口 特 种 设 备 安 全 性 能 监 督 检验 证书”；c)进 口 产品 应 有 相 关部门 的 检验 证书 方 可使 用。6.2 安装 6.2.1 设 备 基础 各边 宜 大 于 设 备 底座 0.1m。土 建 施工 验收 合 格 后 方 可 进 行设 备 安装。橇 装 式 液化天然气瓶（组）气化装 置 的 现场就 位 应 符合 设计文件要求。6.2.2 小型液化天然气瓶（组）供气系统 内 压 力管 道 的 现场 安装 应 符合 TSG D0001的规定。现场 安装 管 道 的 焊 接接 头 外 观 应 成 型 良 好，焊 道 与 焊 道、焊 道 与 母 材 之间 应 平 滑过 度，焊渣 和 飞溅 物 应 清 除干 净。焊 接接 头 表 面 质量应 符合 下列 规定：a)不应 有 裂纹、未焊透、未熔 合、未焊 满、外露 夹渣、飞溅、表 面 气 孔 存 在；b)不应 有 咬边；c)焊 缝 表 面 不应低 于 管 道 表 面，焊 缝 余 高 和 根部凸 出 不应大 于 2mm。6.2.3 现场 安装管 道 的 焊 接接 头 应 在 焊 缝 外 观 检 查 合 格 后进 行 无损检测。6.2.4 管 道 焊 接接 头 无损检测 方 法 应 符合 设计文件要求，缺陷 等 级评 定 应 按 NB/T 47013的有 关 规定 进 行，并 应 符合 下列 规定：a)对 接 焊 接接 头 应 进 行 100%射线 检测，因 安装位 置所 限 无 法进 行 射线 检测 的 部 位，可以 采 用 超声 波 检测 代替。承 插焊 接 头 应 进 行 100%渗透 检测；b)射线 检测 时，射线 检测 技术 等 级 不应低 于 AB级，管 道 焊 接接 头 的 合 格级别 不低 于 级；c)超声 波 检测 时，管 道 焊 接接 头 的 合 格级别 不低 于 级；d)渗透 检测 时，管 道 焊 接接 头 的 合 格级别 不低 于 级；e)焊 缝 的 返 修 次数 不应 超过 2次。DB11/T 1387 2017 4 6.2.5 现场 安装管 道 系统试 验应包括压 力试 验 和 泄 漏 性试 验，试 验应 符合 下列 规定：a)管 道 系统 压 力试 验 采 用气 压 试 验，试 验 介 质 宜采 用 氮 气，试 验压 力 应为 管 道 系统设计 压 力的1.15倍；b)管 道 系统 采 用气 压 试 验 时，应 有 经 施工单位技术 总 负责 人 批 准的安 全 措 施；c)管 道 系统 泄 漏 性试 验应 在 压 力试 验 合 格 后进 行，泄 漏 性试 验压 力 应为 管 道 系统设计 压 力；d)压 力试 验 和 泄 漏 性试 验 的程 序 及 合 格 标准 应 符合 GB 50235及 GB50184的要求。6.2.6 安装 过 程 中应 按 DB11/T 808的 相 关 要求 作 好 施工记录。6.3 调试 6.3.1 制造 厂内 和 现场 的调试 项目 应 符合 表 1规定。表 1 调试项目一览表 调试 类 别 调试 地 点 制造 厂 现场 液化天然气瓶（组）性 能 液化天然气瓶（组）连接软 管气 密 试 验 管 道压 力试 验 管 道泄 漏 性试 验 安 全泄放 装 置 性 能 可 燃 气 体报警 装 置 性 能 紧急 切断 性 能 监控 设施性 能 6.3.2 调试 应 符合 以下 要求：a)调试前 应 目 测检 查 管 路 上 设 备、仪 表、电 缆、信号线 等，应 保持完 好，符合 设计要求；b)检 查 小型液化天然气瓶（组）供气系统 内各 设 备、仪 表，连接 管 路 应无泄 漏；c)根 据 设计要求设定调 压、计 量、切断、放 散 等 系统运行的 必 要 参数；d)通 气 作 业 前，应 采 用 氮 气 为 介 质 的 间 接 置 换 方 法。置 换 过 程 中应 连 续 3次 检测 氧 的 浓度，每次 间 隔 不应少 于 5min，氧 浓度 的 测 定 值 应 小 于 2%。合 格 后 再 对 供气系统管 道 进 行天然气 置 换。7 运行维护 7.1 一般要求 7.1.1 液化天然气气瓶（组）供气系统的 使 用单位 应 与 取得 燃 气 经 营 许 可 证 的供气 企 业 签订 供气 合同，明 确双 方 的安 全 管理 责 任。7.1.2 承 担 小型液化天然气瓶（组）供气系统运 营 的 企 业 应 当 取得 燃 气 经 营 许 可，燃 气 使 用单位 可 委托 供气 企 业 负责 本单位液化天然气气瓶（组）供气系统的运 营 管理工 作。7.1.3 燃 气 使 用单位和小型液化天然气瓶（组）供气系统运行维护单位的 人 员 应 接 受专 业 和安 全等 知 识培训。7.1.4 燃 气 使 用单位和小型液化天然气瓶（组）供气系统运行维护单位 应 制 定 应 急预案，并定 期 演练。7.2 运行维护 DB11/T 1387 2017 5 7.2.1 应使 用安 全、可 靠 的工 具 搬 运气瓶，宜采 用 配 套 的 专 用小 车 或其 他 工 具 通 过 气瓶 保 护 圈 上 的 吊 耳辅助搬 运，立 式 气瓶 在 任 何 条 件 下应 保 证 垂直 放置，不应 采 用 横卧滚 动 方 式 搬 运气瓶。7.2.2 操 作 人 员 更 换 气瓶 作 业 时，应 穿着 防 静电、防 低温 伤害 的 防 护用 品。7.2.3 每次 将 气瓶 通 过 连接软 管与设 备 连接后，应 采 用 检 漏 液 或 气 体检 漏 仪 对 接 口 处 进 行 检 漏。7.2.4 气瓶 在 用 户 处 使 用 时，应 防 止倒 空 和 超 压。气瓶 内余 液 不应低 于 气瓶 水容积 的 5%，气瓶 压 力 不应 高 于 气瓶安 全 阀 整 定 压 力的 85%。7.2.5 运行维护 人 员 应 定 期 巡 检 并记录。运行维护记录表 参见 附录 A中 表 A.1。DB11/T 1387 2017 6 A A 附 录 A（资料性附录）小型液化天然气瓶（组）供气系统运行维护记录表 A.1 小型液化天然气瓶（组）供气系统运行维护记录 参见 表 A.1。表 A.1 小型液化天然气瓶（组）供气系统运行维护记录表 序 号 日期 用 户 名称 运行维护 检 查 项目 巡 检 员 签字 备 注 气瓶 压 力（MPa）气瓶 数 量（个）气化 器 出口 温 度（）气化 器 结 霜情 况 加臭 剂 液 位 可 燃 气 体 浓度 检测 状态 调 压器 出 口 压 力（KPa）干粉 灭火 器 1压 力 干粉 灭火 器 2压 力 1 2 3 4 5 6 7 8 9 _
