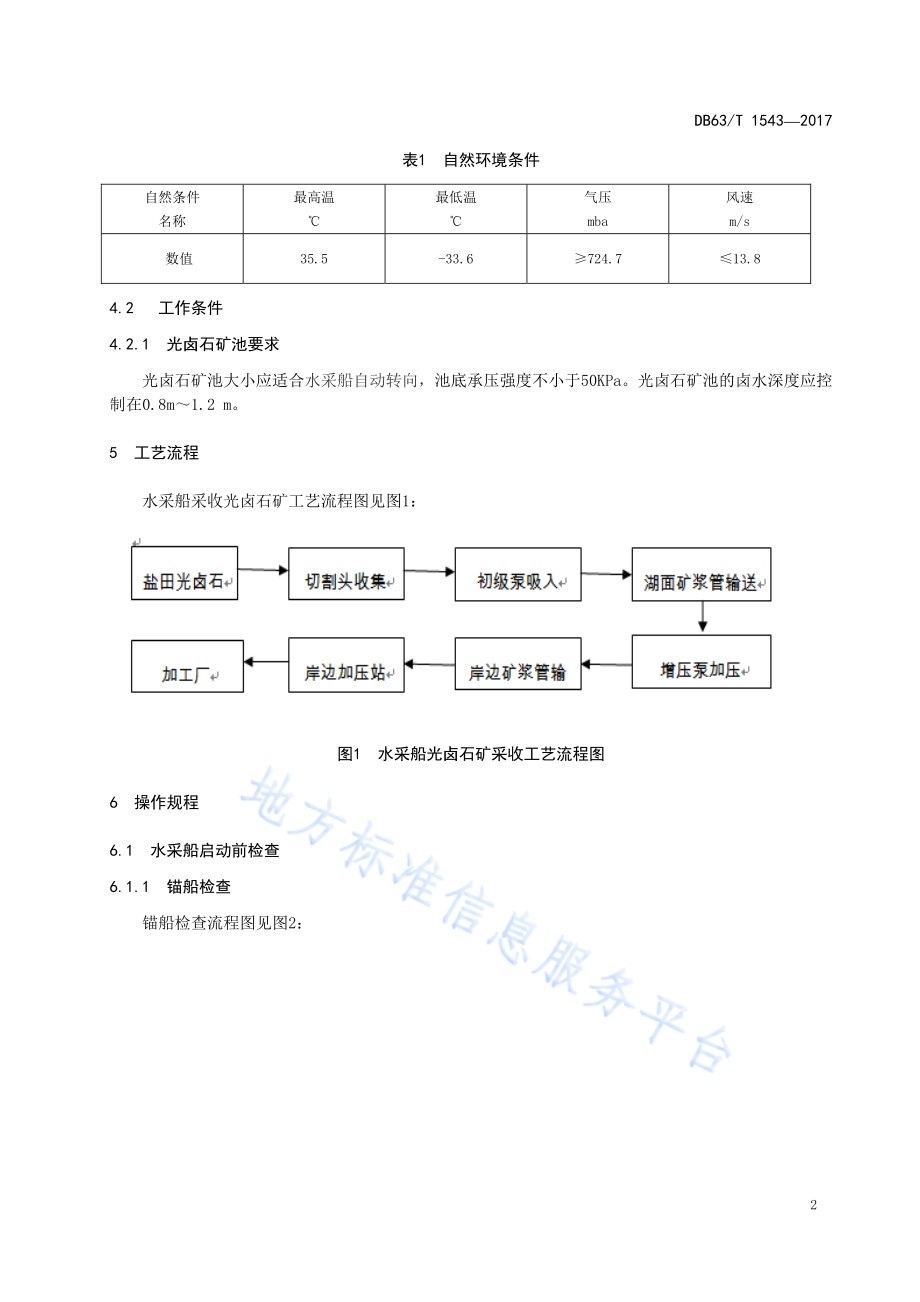

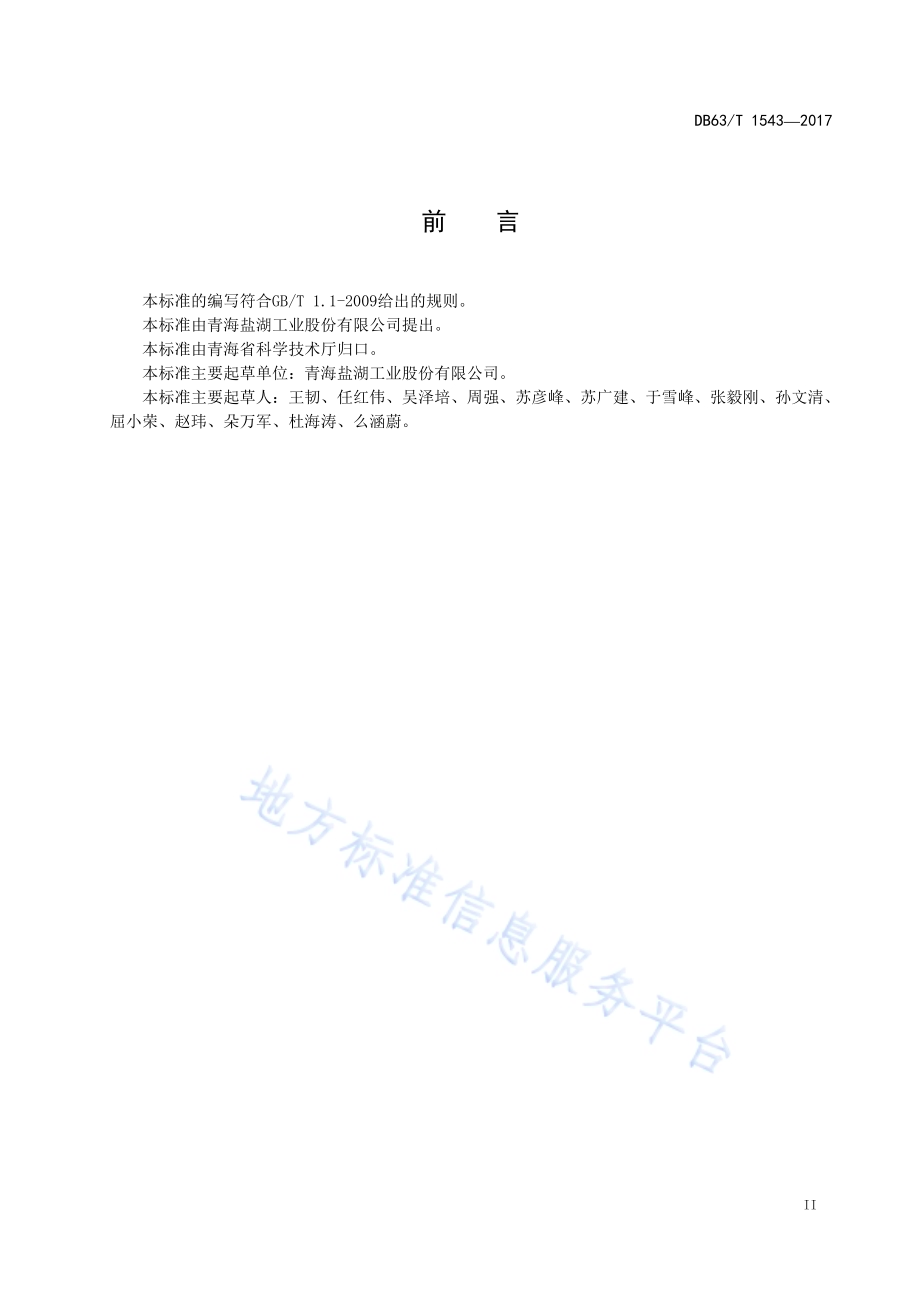

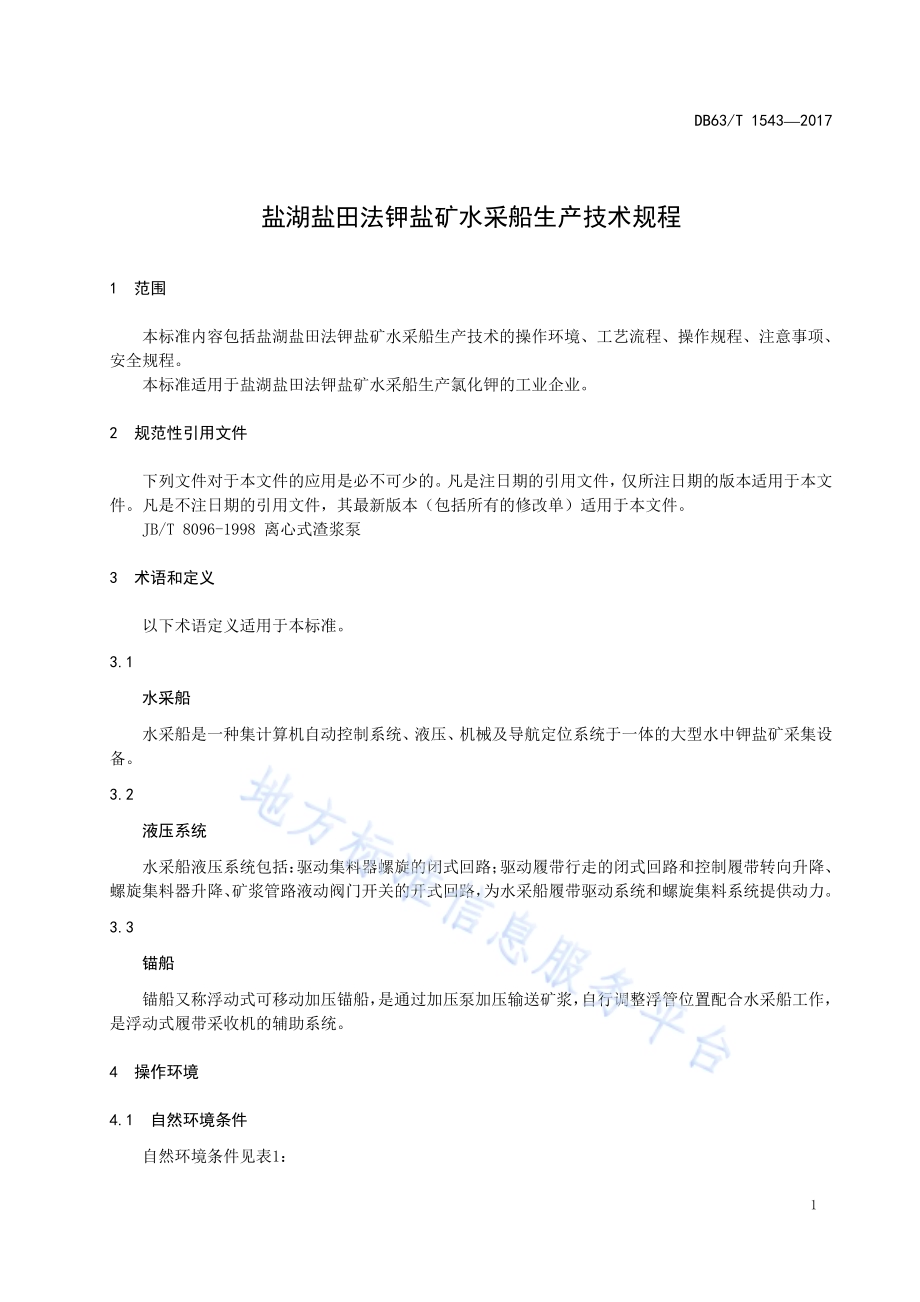

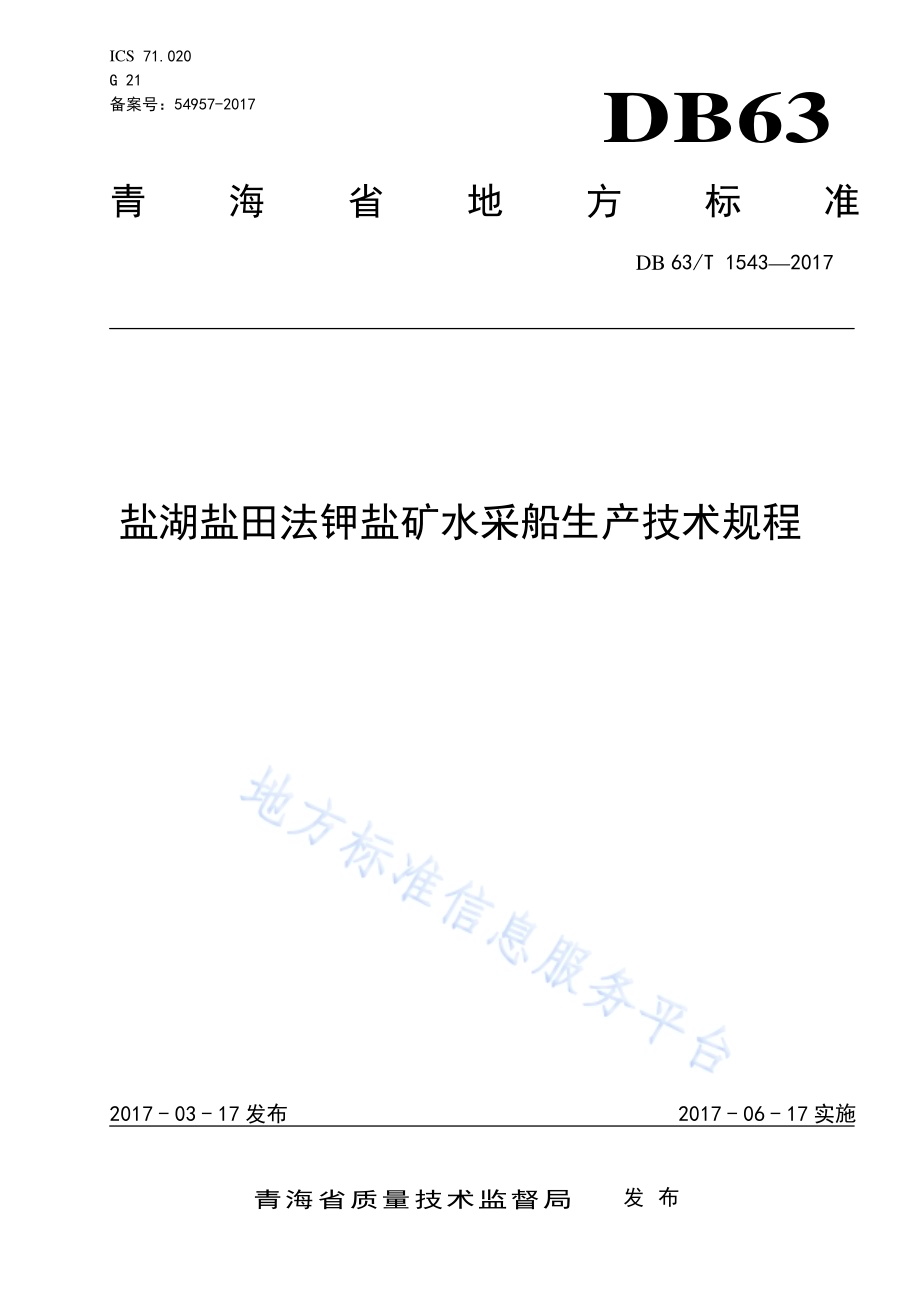

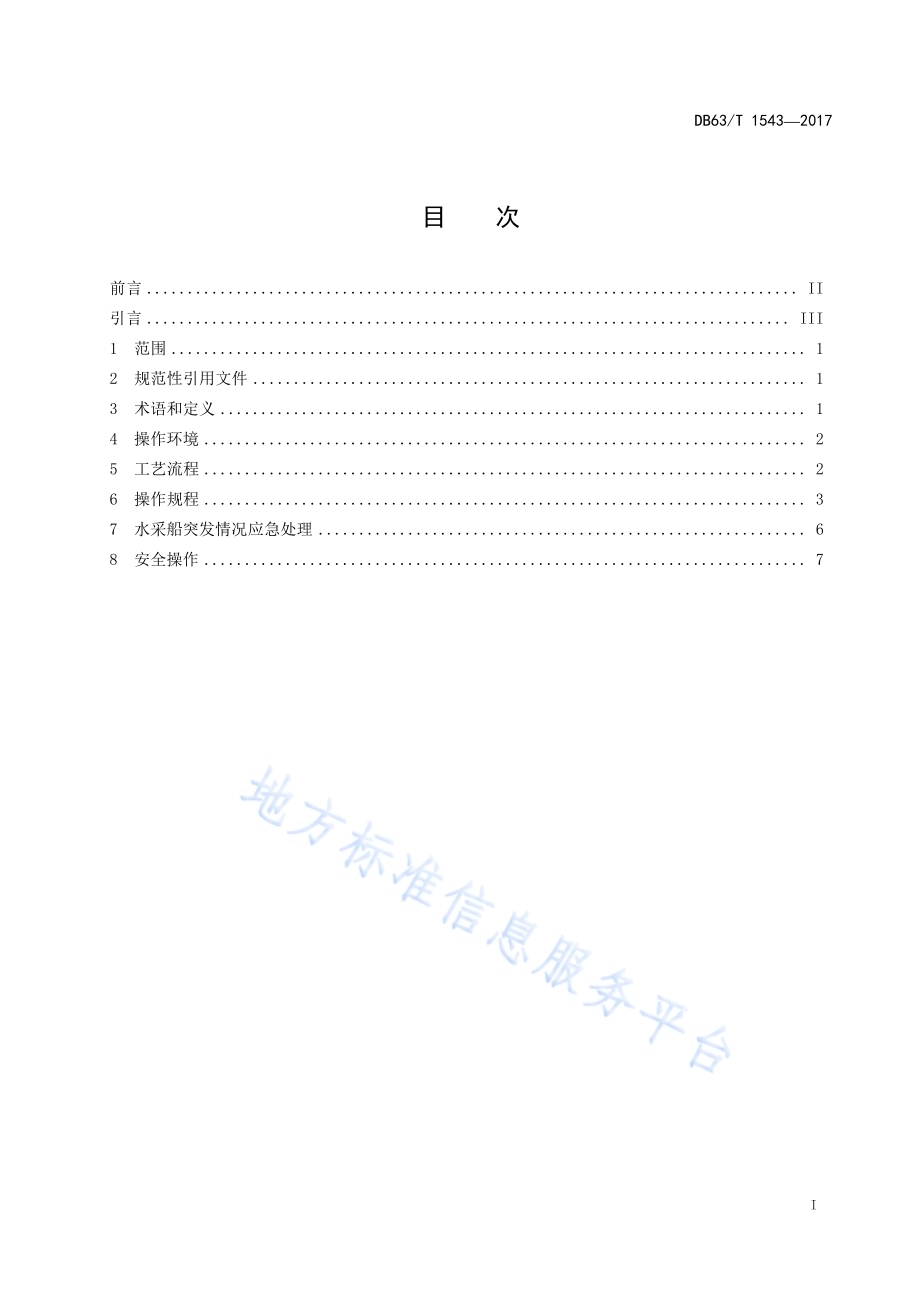

ICS 71.020 G 21 备案号：54957-2017 DB63 青海省地方标准 DB 63/T 15432017 盐湖盐田法钾盐矿水采船生产技术规程 2017-03-17发布 2017-06-17实施青海省质量技术监督局 发布 DB63/T 15432017 I 目 次 前言.II 引言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 操作环境.2 5 工艺流程.2 6 操作规程.3 7 水采船突发情况应急处理.6 8 安全操作.7 DB63/T 15432017 II 前 言 本标准的编写符合GB/T 1.1-2009给出的规则。本标准由青海盐湖工业股份有限公司提出。本标准由青海省科学技术厅归口。本标准主要起草单位：青海盐湖工业股份有限公司。本标准主要起草人：王韧、任红伟、吴泽培、周强、苏彦峰、苏广建、于雪峰、张毅刚、孙文清、屈小荣、赵玮、朵万军、杜海涛、么涵蔚。DB63/T 15432017 1 盐湖盐田法钾盐矿水采船生产技术规程 1 范围 本标准内容包括盐湖盐田法钾盐矿水采船生产技术的操作环境、工艺流程、操作规程、注意事项、安全规程。本标准适用于盐湖盐田法钾盐矿水采船生产氯化钾的工业企业。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JB/T 8096-1998 离心式渣浆泵 3 术语和定义 以下术语定义适用于本标准。3.1 水采船 水采船是一种集计算机自动控制系统、液压、机械及导航定位系统于一体的大型水中钾盐矿采集设备。3.2 液压系统 水采船液压系统包括：驱动集料器螺旋的闭式回路；驱动履带行走的闭式回路和控制履带转向升降、螺旋集料器升降、矿浆管路液动阀门开关的开式回路，为水采船履带驱动系统和螺旋集料系统提供动力。3.3 锚船 锚船又称浮动式可移动加压锚船，是通过加压泵加压输送矿浆，自行调整浮管位置配合水采船工作，是浮动式履带采收机的辅助系统。4 操作环境 4.1 自然环境条件 自然环境条件见表1：DB63/T 15432017 2 表1 自然环境条件 自然条件 名称 最高温 最低温 气压 mba 风速 m/s 数值 35.5-33.6 724.7 13.8 4.2 工作条件 4.2.1 光卤石矿池要求 光卤石矿池大小应适合水采船自动转向，池底承压强度不小于50KPa。光卤石矿池的卤水深度应控制在0.8m1.2 m。5 工艺流程 水采船采收光卤石矿工艺流程图见图1：图1 水采船光卤石矿采收工艺流程图 6 操作规程 6.1 水采船启动前检查 6.1.1 锚船检查 锚船检查流程图见图2：DB63/T 15432017 3 图2 锚船检查流程图 6.1.2 锚船增压泵检查 锚船检查流程图见图3：图3 锚船增压泵检查流程图 6.1.3 水采船检查 水采船及锚船仪表包括：导航通讯系统、计算机、密度计、流量计、压力表等。水采船检查流程图见图4：DB63/T 15432017 4 图4 水采船检查流程图 6.1.4 液压站、切割头及履带检查 检查液压站启动有无异常杂音，切割头螺旋及升降、履带行走及升降、履带回转是否正常。6.1.5 采船初级泵检查 采船初级泵检查流程图见图 5：DB63/T 15432017 5 图5 采船初级泵检查流程图 6.2 水采船启动操作流程 6.2.1 水采船启动总流程 水采船启动总流程图见图6：图6 水采船启动总流程图 6.2.2 控制泵启动 控制泵启动流程图见图6：图7 控制泵启动流程图 6.2.3 初级泵灌泵流程 初级泵灌泵相关参数范围见附录A，初级泵灌泵流程图见图8：图8 初级泵灌泵流程图 DB63/T 15432017 6 6.2.4 增压泵灌泵流程 增压泵灌泵相关参数范围见附录B，增压泵灌泵流程图见图9：图9 增压泵灌泵流程图 6.2.5 灌泵调整 灌泵调整流程图见图10：图10 灌泵调整流程图 6.3 采船启动后检查 采船启动后应检查矿浆管线、淡水管、以及锚船增压泵、液压系统、电气设备运行情况。6.4 水采船正常停车操作流程 水采船正常停车流程图见图11：图11 水采船正常停车流程图 DB63/T 15432017 7 7 水采船突发情况应急处理 7.1 采船突然断电应急处理 首先应将计算机上各运行设备停机，配电室总电源开关断开，并关闭计算机电源；再进行采船设备的初步检查。7.2 当流量及管线压力异常变化时应急处理 立即调节岸基增压泵的转速，降低初级泵及增压泵转速，再分别对矿浆输送管线、初级泵及增压泵的运行状况进行检查，查明故障后迅速排除。7.3 液压系统管路出现轻微渗漏时应急处理 应立即关闭液压站，再进行维修，以防故障扩大 8 安全操作 8.1 安全须知 执行本标准各项操作，应佩戴劳动防护用品，严格遵守安全操作的有关规定，杜绝违章作业。检修工作必须严格遵守工作票制度，对检修设备进行停电，挂牌。8.2 定期检查 定期检查各种设备、设施的安全状况，确保运行、备用、检修的设备安全。DB63/T 15432017 8 附 录 A（资料性附录）初级泵灌泵参数范围 A.1 初级泵灌泵时应调整的相关参数范围如下：表A.1 初级泵灌泵参数范围 频率 压力 流量 0Hz50Hz 0Bar3.0Bar 0m3/h1100m3/h DB63/T 15432017 9 附 录 B（资料性附录）增压泵灌泵参数范围 B.1 增压泵灌泵时应调整的相关参数范围如下：表B.1 增压泵灌泵参数范围 _ 频率 压力 流量 0Hz30Hz 0Bar3.0Bar 0m3/h700m3/h
