鱼鳞坑开沟犁整地技术规程DB15／T 1235-2017.pdf

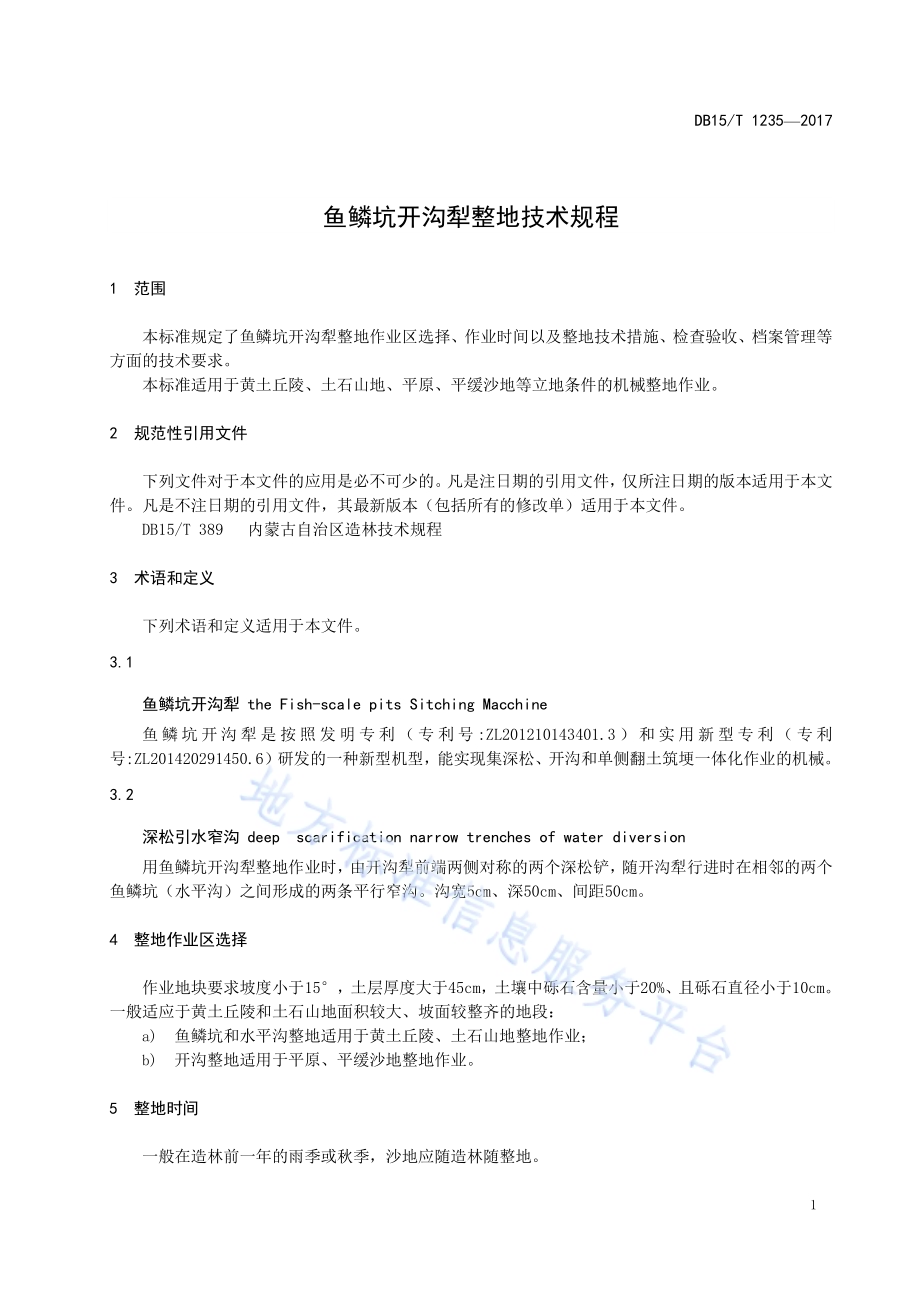

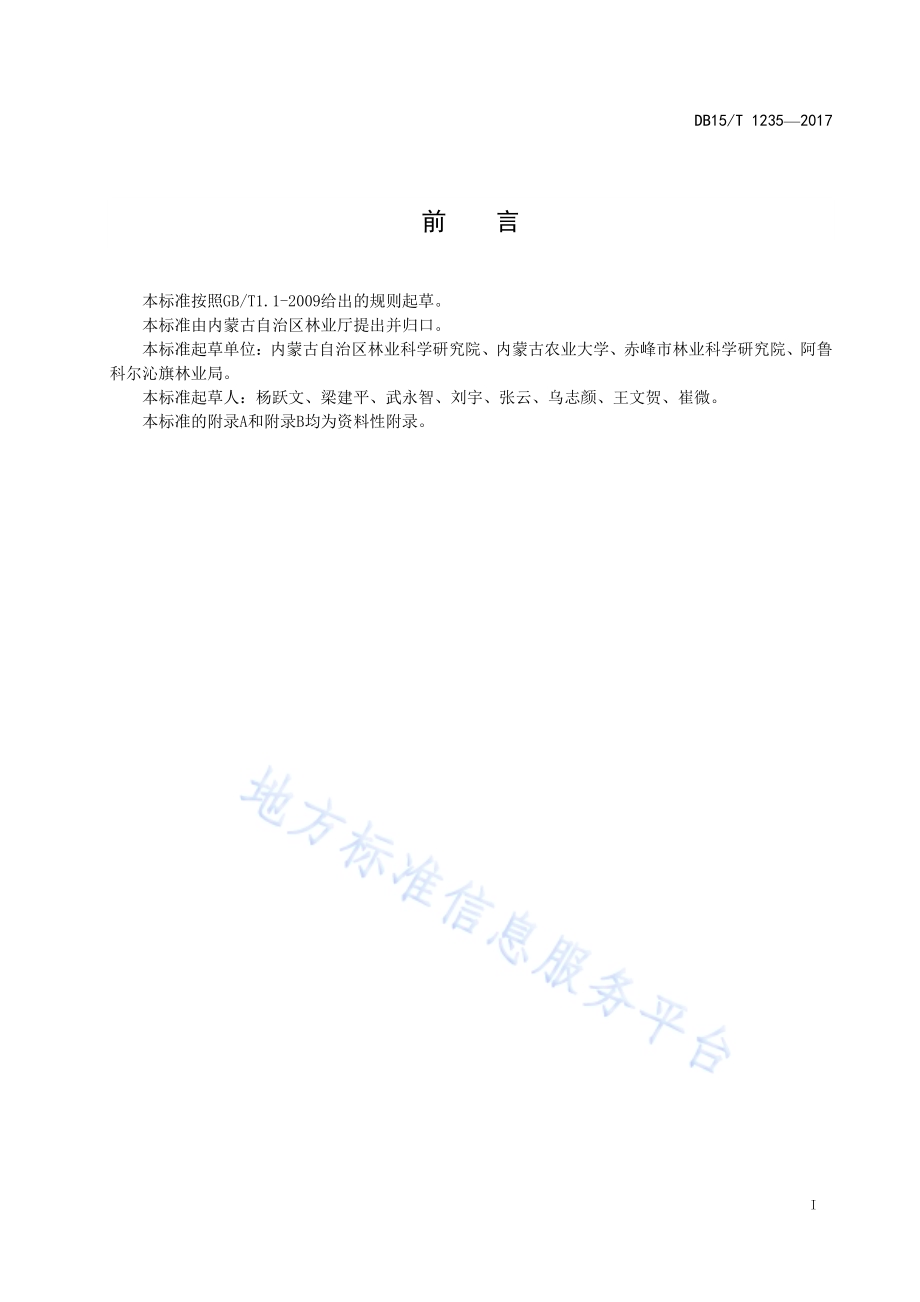

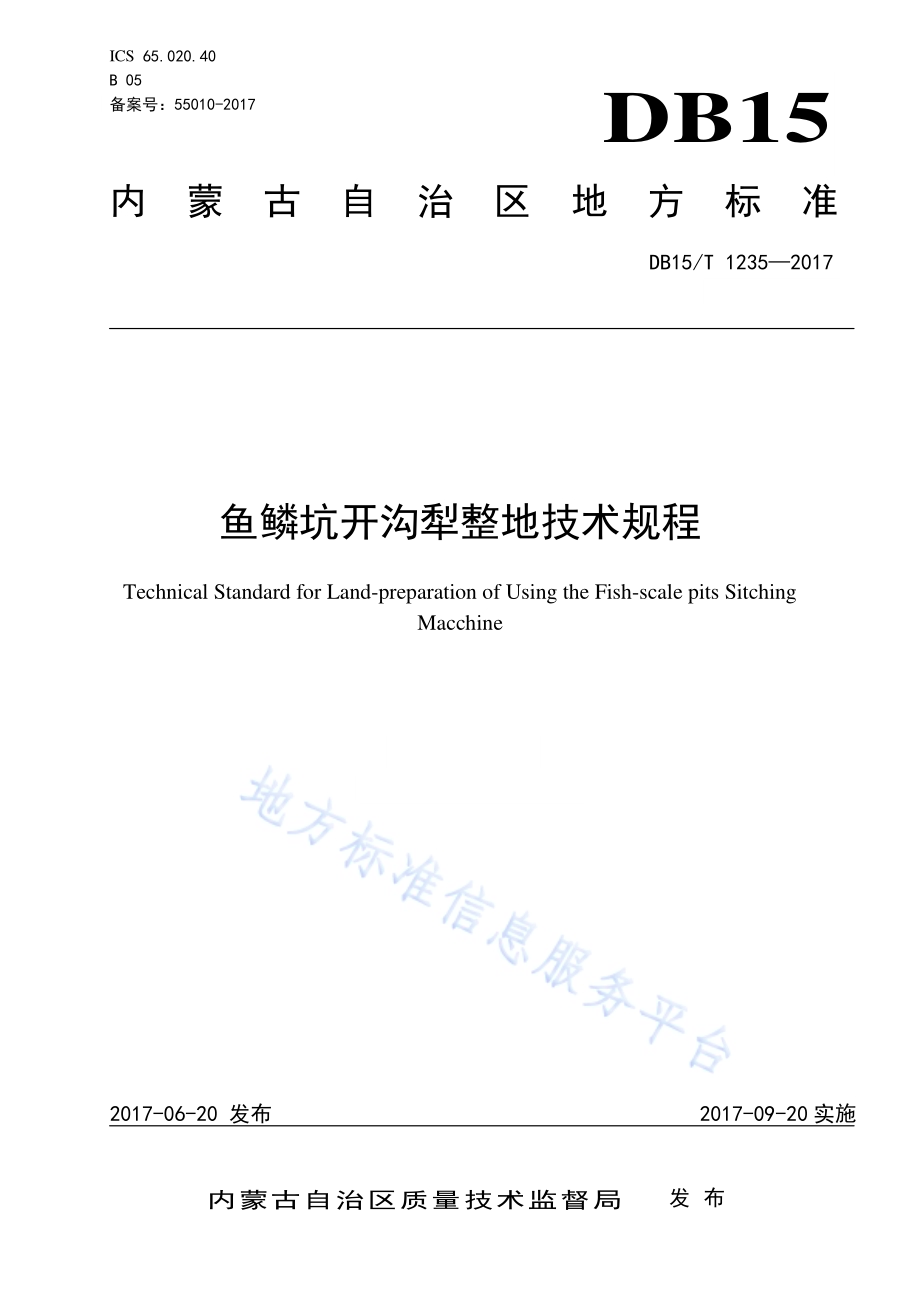

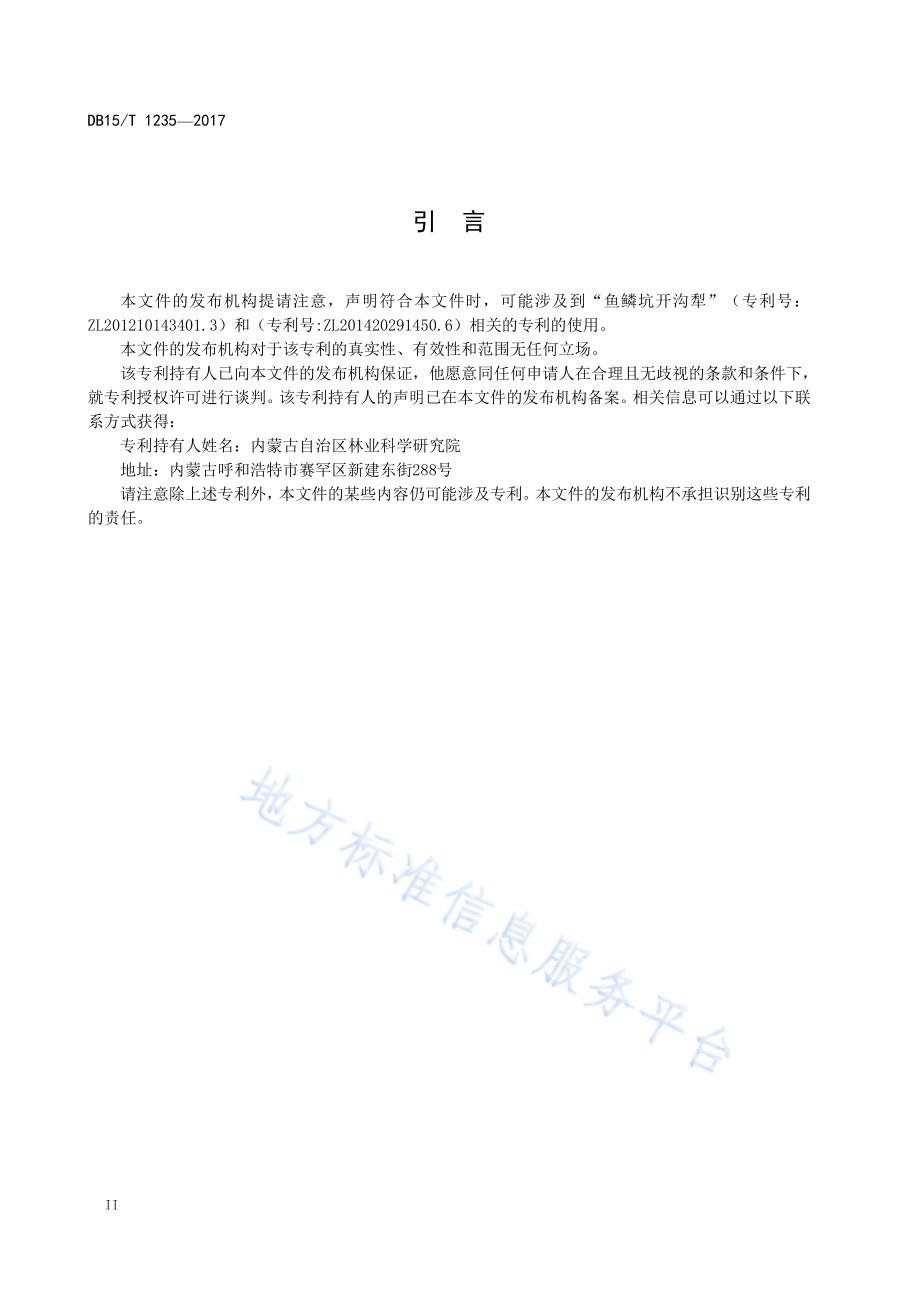

ICS 65.020.40 B 05 备案号：55010-2017 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1235 2017 鱼鳞坑开 沟 犁整地 技术规程 Technical Standard for Land-preparation of Using the Fish-scale pits Sitching Macchine 2017-06-20 发布 2017-09-20 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 DB15/T 1235 2017 I 前 言 本标准 按照GB/T1.1-2009 给出的 规则 起草。本标准 由内 蒙古 自治 区林 业厅提 出并 归口。本标准 起草 单位：内 蒙古 自治区 林业 科学 研究 院、内蒙古 农业 大学、赤 峰市 林业科 学研 究院、阿 鲁科尔沁 旗林 业局。本标准 起草 人：杨跃 文、梁建平、武 永智、刘 宇、张云、乌志 颜、王文 贺、崔微。本标准 的附 录A 和附 录B均 为资料 性附 录。DB15/T 1235 2017 II 引 言 本 文 件 的 发 布 机 构 提 请 注 意，声 明 符 合 本 文 件 时，可 能 涉 及 到“鱼 鳞 坑 开 沟 犁”（专 利 号：ZL201210143401.3）和（专利号:ZL201420291450.6）相关 的专 利的 使用。本文件 的发 布机 构对 于该 专利的 真实 性、有效 性和 范围无 任何 立场。该专利 持有 人已 向本 文件 的发布 机构 保证，他 愿意 同任何 申请 人在 合理 且无 歧视的 条款 和条 件下，就专利 授权 许可 进行 谈判。该专 利持 有人 的声 明已 在本文 件的 发布 机构 备案。相关 信息 可以 通过 以 下 联系方式 获得：专利持 有人 姓名：内 蒙古 自治区 林业 科学 研究 院 地址：内蒙 古呼 和浩 特市 赛罕 区 新建 东街288 号 请注意 除上 述专 利外，本 文件的 某些 内容 仍可 能涉 及专利。本 文件 的发 布机 构不承 担识 别这 些专 利的责任。DB15/T 1235 2017 1 鱼 鳞坑开 沟犁整地 技术规 程 1 范围 本标准 规定 了鱼 鳞坑 开沟 犁整地 作业 区选 择、作 业 时间以 及整 地技 术措 施、检查验 收、档 案管 理等方面的 技术 要求。本标准 适用 于黄 土丘 陵、土石山 地、平原、平 缓沙 地等立 地条 件的 机械 整地 作业。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。DB15/T 389 内蒙 古自 治 区 造林 技术 规程 3 术语 和 定义 下列术 语和 定义 适用 于本 文件。3.1 鱼鳞坑 开沟 犁 the Fish-scale pits Sitching Macchine 鱼 鳞 坑 开 沟 犁 是 按 照 发 明 专 利（专 利 号:ZL201210143401.3）和 实 用 新 型 专 利（专 利号:ZL201420291450.6）研 发的一 种新 型机 型，能 实 现集深 松、开 沟和 单侧 翻 土筑埂 一体 化作 业的 机械。3.2 深松引 水窄 沟 deep scarification narrow trenches of water diversion 用鱼鳞 坑开 沟犁 整地 作业 时，由 开沟 犁前 端两 侧对 称的两 个深 松铲，随 开沟 犁行进 时在 相邻 的两 个鱼鳞坑（水 平沟）之 间形 成的两 条平 行窄 沟。沟宽5cm、深50cm、间 距50cm。4 整地作 业区 选择 作业地 块要 求坡 度小 于15，土层 厚度 大于45cm，土壤中 砾石 含量 小于20%、且砾石 直径 小于10cm。一般适 应于 黄土 丘陵 和土 石山地 面积 较大、坡 面较 整齐的 地段：a)鱼鳞坑 和水 平沟 整地 适用 于黄土 丘陵、土 石山 地整 地作业；b)开沟整 地适 用于 平原、平 缓沙地 整地 作业。5 整地时 间 一般在 造林 前一 年的 雨季 或秋季，沙 地应 随造 林随 整地。DB15/T 1235 2017 2 6 坑（沟）长 度及 间距 坑（沟）长 大于1.25m，坑（沟）间距 大于 等于0.25m，可按0.25m 的 整倍 数进 行 调整。7 鱼鳞坑 整地 7.1 规格 长径大于 等于1.25m，并可 按0.25m 的整 倍数进 行调整；短径0.5m；坑深0.35m 0.5m。坑土翻 于下沿外侧 做埂，土 埂高0.2 m 0.35m。7.2 作业操 作 7.2.1 定点放 线 整地前，依 据作 业设 计定 点放线，鱼 鳞坑 呈品 字形 配置，以奇 数行 整地 起始 位置为 参照 点，偶数 行起始位 置可 依据 如下 公式 计算：L=L1+（L2-L1）/2.(1)式中：L 偶数 行相 对于 上一 行 的起始 位置；L1 坑长 径；L2 坑间 距。7.2.2 调整参 数 启动电 控箱，按 照作 业设 计中鱼 鳞坑 长径 及间 距，依据附 录B 的操 作说 明设 定 参数。7.2.3 挖坑作 业 具体操作 如下：a)挖坑作 业应 从坡 顶部 向下 沿坡面 等高 线按 既定 行间 距进行。鱼 鳞坑 开沟 犁安 装后，到达 作业 区时，应调 整拖 拉机悬 挂系 统，使开 沟犁 犁铧底 面到 达作业 深度 后与 水平 面平 行。保持 拖拉 机 以3km/h 4km/h 速 度匀速 行 驶，开启 拖拉 机液压 多路 阀装置，控制 犁体的 上下 起落和间 歇，完成犁体 的入 土、挖坑 和提 起等动 作，往复 循环，实 现鱼鳞 坑的 挖坑 作业；b)拖拉机 行进 作业 到地 头时，提 起拖 拉机 液压拉 杆，控制鱼 鳞坑 开沟 犁的 犁体 抬起，拖 拉机 调头后，将 双向 旋转 犁体 上下 翻转 180，以 保证 犁体 向 坡面下 方翻 土，使鱼 鳞坑 翻出的 土埂 一致沿坡面 向下，然 后拖 拉机 按设定 行间 距和 整地 起始 位置继 续进 行挖 坑作 业；c)在挖坑 作业 同时 自动 完成 深松引 水窄 沟，引水 窄沟 起到拦 截坡 面径 流进 入鱼 鳞坑的 作用。7.3 人工修 整 机械挖 坑作 业后，需 要人 工回填 表土15cm 20cm，并将土 埂进 行修 整和 拍实。8 水平沟 整地 8.1 规格 DB15/T 1235 2017 3 使用鱼 鳞坑 开沟 犁形 成的 水平沟 规格 为沟 长1.5m 5.0m、上口 宽0.5m 0.6m、沟底宽0.2m 0.3m、沟深0.4m 0.6m、沟下侧 土埂高0.2m 0.35m。同 一 行内水 平沟间 的距离 可以 根据实 际情况 进行调 节，最小距 离为0.25m，长度 范 围为0.25m 的整 倍数。8.2 作业操 作 8.2.1 定点放 线 整地前，依 据作 业设 计定 点放线。8.2.2 调整参 数 启动电 控箱，按 照作 业设 计中水 平沟 长度 及间 距，依据附 录B 的操 作说 明设 定 参数。8.2.3 开沟作 业 具体操作 如下：a)开沟作 业应 从坡 顶部 向下 沿坡面 等高 线按 既定 行间 距进行。鱼 鳞坑 开沟 犁安 装后，到达 作业 区时，应调 整拖 拉机悬 挂系 统，使开 沟犁 犁铧底 面到 达作业 深度 后与 水平 面平 行。保持 拖拉 机 以3km/h4km/h 速 度匀速 行 驶，开启 拖拉 机液压 多路 阀装置，控制 犁体的 上下 起落和间 歇，完成犁体 的入 土、开沟 和提 起等动 作，往复 循环，实 现水平 沟的 开沟 作业；b)拖拉机 行进 作业 到地 头时，提 起拖 拉机 液压拉 杆，控制鱼 鳞坑 开沟 犁的 犁体 抬起，拖 拉机 调头后，将 双向 旋转 犁体 上下 翻转 180，以 保证 犁体 向 坡面下 方翻 土，使翻 出的 土埂一 致沿 坡面向下，然后 拖拉 机按 设定 行间距 和整 地起 始位 置继 续进行 开沟 作业；c)在开沟 作业 同时 自动 完成 深松引 水窄 沟，引水 窄沟 起到拦 截坡 面径 流进 入水 平沟的 作用。8.3 人工修 整 机 械 开 沟 作业 后，需要 人工 回 填 表 土15cm 20cm，并 将 土 埂 进行 修 整 和拍 实，水 平 沟 长度 大 于3m时需在 沟中 间设 横埂。9 开沟整 地 9.1 规格 沟口宽0.5m 0.6m、沟底 宽0.2m 0.3m、沟 深0.4m 0.6m、沟下 侧土埂 高0.2m 0.35m。坡 地向 下侧翻土 筑埂，平 地向 下风 向翻土 筑埂。9.2 作业操 作 9.2.1 定点放 线 整地前，依 据作 业设 计定 点放线。9.2.2 调整参 数 启动电 控箱，将 电控 箱上 间距按 钮调 整到 空档 位，依据附 录B 的操 作说 明 设 定参数。9.2.3 开沟作 业 具体操作 如 下：DB15/T 1235 2017 4 a)鱼鳞坑 开沟 犁安 装后，到 达作业 区时，应调整 拖拉 机悬挂 系统，使开 沟 犁犁 铧底面 到达 作 业 深度后与 水平 面平 行。保持 拖拉机 以 3km/h 4km/h 速 度匀速 行驶，关 闭液 压电 磁阀，利用 拖 拉机液压 装置，控 制犁 体处 于持续 翻土 作业 状态；b)拖拉机 行进 作业 到地 头时，提 起拖 拉机 液压拉 杆，控制鱼 鳞坑 开沟 犁的 犁体 抬起，拖 拉机 调头后，将 双向 旋转 犁体 上下 翻转 180，以 保证 犁体 向 坡面下 方翻 土，使翻 出的 土埂一 致沿 坡面向下，然后 拖拉 机按 设定 行间距 和整 地起 始位 置继 续进行 开沟 作业；c)在开沟 作业 同时 自动 完成 深松引 水窄 沟，引水 窄沟 起到拦 截坡 面径 流进 入水 平沟的 作用。9.3 人工修 整 机械开 沟作 业后，需 要人 工回填 表土15cm 20cm，并将土 埂进 行修 整和 拍实。10 检查验 收 整地完 成后，按 照造 林作 业设计，对 整地 的规 格和 质量进 行检 查。11 技术档 案 依据DB15/T 389 执行。A DB15/T 1235 2017 5 附 录 A（资料 性附 录）鱼鳞坑 开沟 犁简 介 鱼鳞坑 开沟 犁由 前悬 挂机 架、深 松铲、测 控地 轮、深 松侧壁 切刀、上 下双 犁体、后机架、翻 转机 构、起降机 构以及 液压 系统和 电控系 统组成。与 125 马 力以上 的拖拉 机后 三点悬 挂相连 接，鱼 鳞坑 开沟犁液压控 制系 统的 输入 和输 出快速 接头 分别 与拖 拉机 后面液 压快 速接 口相 连接；鱼鳞坑 开沟 犁在 拖拉 机的牵引下，地 轮滚 动时，地 轮上的 感应 片信 号传 到传 感器，再经 传感 器输 送给PCL 智能 控制 系统，PCL智能控制系 统控 制二 位四 通电 磁阀，控制 升起 时间 和下 降 时间，实现 开沟 犁的 升降 运 动，实 现挖 坑尺 寸要 求，升起时，开 沟犁 处于 未工 作状态，降 下时，开沟 犁 处于工 作状 态，到地 头时，开沟 犁升 起，犁 体上 下 旋转180，拖拉 机掉 头后 继 续进行 工作，如 此循 环往 复。采用机 械、液压、智 能电 控一体 化控 制技 术，根据 实地情 况，通过 可变 的鱼 鳞坑大 小和 间距 完成 造林整地 作业,也就是 说鱼 鳞 坑的大 小是可 调的，鱼鳞 坑与鱼 鳞坑之 间的 距离也 是可调 的，调 整的 幅度为0.5m。适用 于坡 度小 于15 的黄 土丘 陵、平缓 沙地、平原 和土 石山 地等 地区 开展大 面积 造林 整地 作业。生产效 率为每 小时 可挖360 个鱼鳞 坑或水 平沟。使用 该机型 整地造 林能 够有效 收集天 然降水，实 现深耕保墒，减少 蒸发；通 过犁 体深耕，疏 松土 壤有 利于 树木根 系生 长；造林 时表 土回填，起 到改 良土 壤 的 作用，有 利于 树木 健康 生长，显著 提高 造林 成效，有 效节约 造林 成本。12 3 4 5 69 8 71.牵 引 架 2.起 降 油 缸 3.后 桥 4.翻 转 总 成5.翻 转 架 6.犁 架 7.犁 体 8.深 松 刀 9.深 松 铲主 视 图 图A.1 鱼 鳞坑 开沟 犁机 构图 DB15/T 1235 2017 6 附 录 B（资料 性附 录）鱼鳞坑 开沟 犁安 装、调整 与作业 操作 B.1 鱼 鳞坑 开沟 犁安 装与 调整 将 翻 转 式 鱼 鳞 坑 开 沟 犁 与 拖 拉 机 三 点 悬 挂 系 统 的 上 下 拉 杆 连 接，将 左 右2 个 支 撑 杆 提 起 穿 入 直 径12mm 销 轴。然 后将 一组犁 体起降 液压油 缸和 另一组 翻转机 构中翻 转油 缸与拖 拉机液 压系统 中2组 液压 输出多路 阀用 快速 接头 连接（一端 连接 在多 路阀 的输 出口上，另 一端 连接 在多 路阀的 回油 口上），调 整 拖拉机后 悬挂 架上、下 拉杆 高度使 犁体 的左 右横 梁与 地面水 平，调整 拖拉 机后 悬挂上 拉杆 使犁 体有 入 土 角大约 7 10 左右。调 整拖拉 机液 压悬 挂油 缸活 动定位 块，使 其犁 体下 调 到所需 耕深 尺寸 位置，拧 紧液压油 缸推 进杆 上定 位块 上的锁 紧螺 母。连接完 毕后，将电 控箱和 散热器 的电源 线与 拖拉机24v 蓄电 池连接，提 供工作 直 流电 源。根 据鱼 鳞坑开沟 作业 深度 尺寸 预先 将拖拉 机悬 挂系 统中 两侧 液压油 缸上 的耕 作深 度调 整环调 整到 作业 深度。B.2 作 业操 作 启动拖 拉机，到达 实际林 地 作业工 作地 点，拖 拉机作 业 速度使 用低 档，行进速 度 为3 km/h 4km/h,此时按 下电 控装 置上 的开 沟开关 按钮，通 电后 控制 箱上的 电源 指示 灯亮，按 下电控 箱最 上面 的一 个 尺 寸按钮，即选择 了鱼 鳞坑的 尺寸为1.0m 1.5m，相 对 应的工 作指示 灯点 亮，PLC 计数 器、散 热器 各部件接通24V 直流 电。然 后将 拖 拉机沿 预定行 进路 线向前 匀速行 驶，利 用拖 拉机液 压系统 装置操 纵杆 挂到浮动状态，将 整机 犁体 入土，进入 开沟 作业 工作 状态，此时 拖拉 机液 压油 缸操 纵杆处 于中 立位 置。与 此 同时电控 装置 和液 压装 置开 始工作，测控 地轮 在与 地 面接触 时，地 轮上 的感 应 片随地 轮转 动，当 感应 片 与电控感 应器 相遇 时，感应 器接到 坑（沟）尺寸 并发 出信号，传 递到 电控 装置，经电 控装 置中 程序 处理，将指令 信号 传递 到液 压电 控阀块，再指 挥液 压换 向 阀工作，将液 压油 传动 到 起降液 压油 缸，控 制起 降 液压油缸 杆缩进和推出，起降液压 油缸工作行程为200mm，工 作压力为16MPa，液压流量 为50m3。从 而控制后机 架及 犁体 提起、降 落。起 降液 压油 缸的 开启 和关闭，完 成整 机犁 体的 入土、开沟、提 起等 动作，往复循 环，完成 挖坑（开 沟）作 业。在工作 开沟 作业 中，由 鱼 鳞坑开 沟犁 正面 观察 机架 左右是 否水 平，若 不水 平，应 调节 拖拉 机悬 挂系统中左 右悬 挂杆 的长 度，达到水 平。B.3 电 控箱 使用 说明 B.3.1 控制 面板 计数设 定：小钥 匙开 关用 于设定 坑距 和间 距。坑距：两位 数码 开关 用于 设定鱼 鳞坑 长度 间距：两位 数码 开关 用于 设定鱼 鳞坑 间隔 长度 坑数显 示：显示 当前 工作 数量 电源指 示：电源 工作 指示 灯 自动指 示：自动 运行 工作 指示灯 手动指 示：手动 运行 工作 指示灯 电 源：钥匙 开关 控制 电源 手自动 切换：用 于切 换自 动和手 动模 式 系统启 动：系统 运行 停止 按钮开 关 手动下 行：手动 模式 下使 犁体下 行按 钮（用于 调试）DB15/T 1235 2017 7 B.1 鱼鳞 坑开 沟犁 电控 箱 控制面 板结 构图 B.3.2 操作 说明 具体如 下：a)系统运 行：开启 钥匙“电 源”开 关，“电 源指 示”灯点亮，控 制系 统电 源接 通，按下“系 统启动”按钮 系统 处于 工作 状态，再次 按下“系 统启 动”按 钮系 统停 止工 作；b)自动模 式：将“手自 动切 换”开 关打 到自 动位 置“自动指 示”灯点 亮系 统进 入自动 模式；c)坑长间 距设定：在系 统工 作状态 下将“计数设 定”向右转 动，调 节 数码 开关 上的“+”“”改 变 坑 距 间距 的 长 度，左边 两 位 为 坑距 调 节，右 边两 位 为 间 距调 节，坑长 间距 的 调 节 单位 为0.25m，如 表 示：坑 距=020.25m、间距=030.25m，设定 结束 后将“计 数 设定”向 左转动完成 设定。在“计 数设 定”打 开状 态下 犁体 不工 作，坑 数显 示屏 将会 清零；d)手动模 式：用 于调 试，将“手自 动切换”开关 打到 手动位 置“手 动指 示”灯 点亮系 统进 入 手 动模式（调试 模式）长 按“手动下 行”按钮 犁体 下行，松开 按钮 犁体 自动 上行。_
