岩改性沥青路面施工技术规范DB61／T 1185-2018.pdf

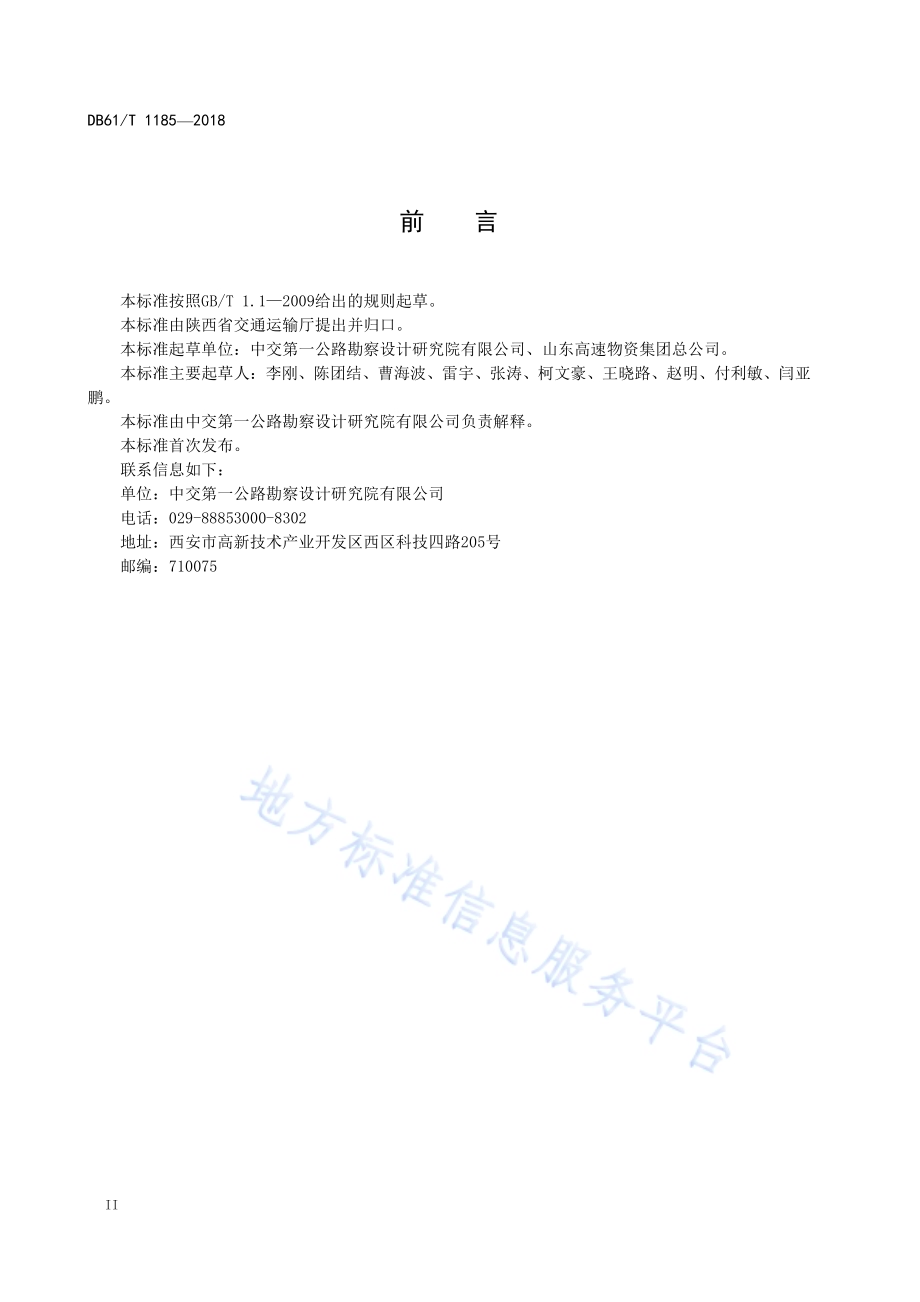

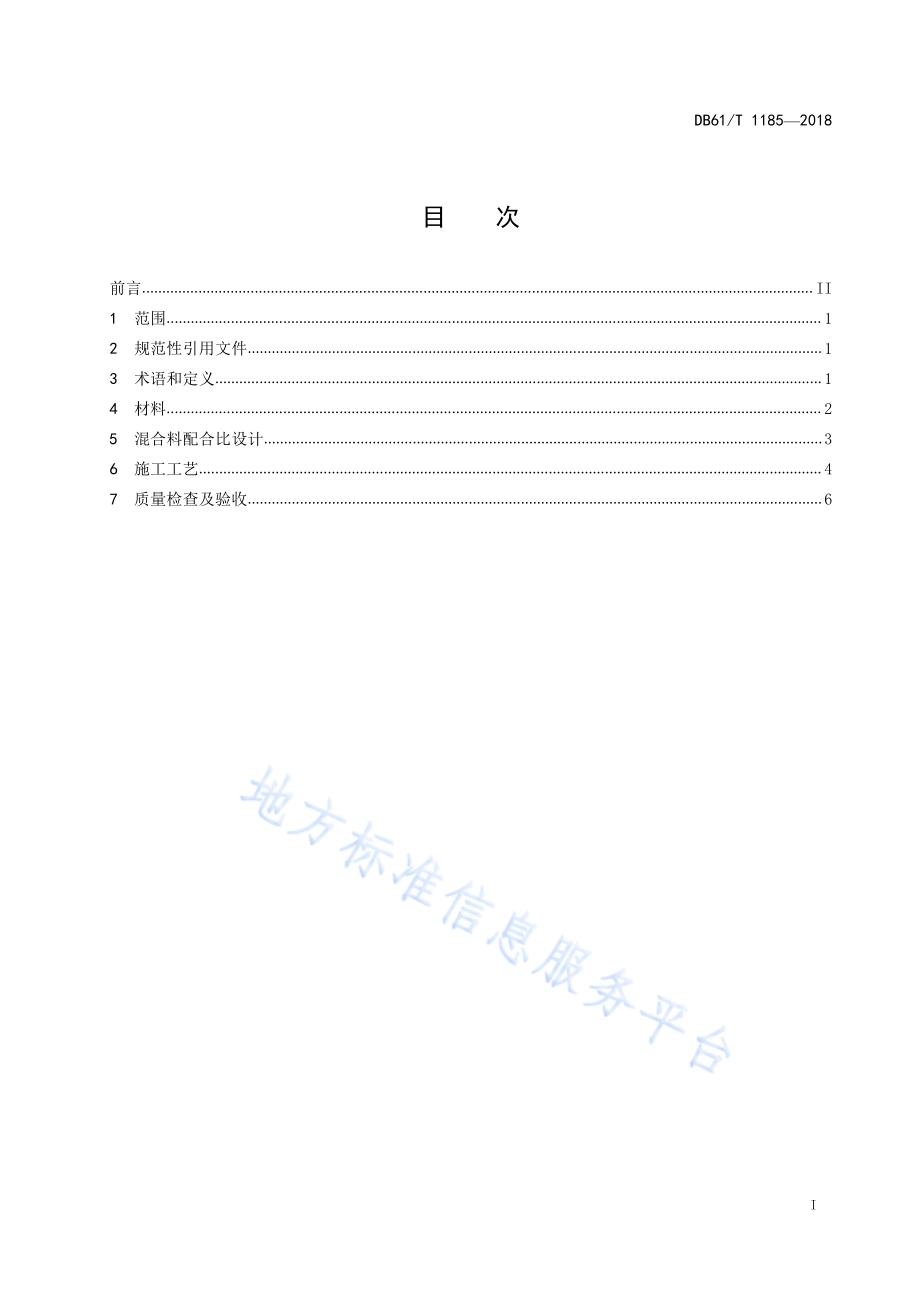

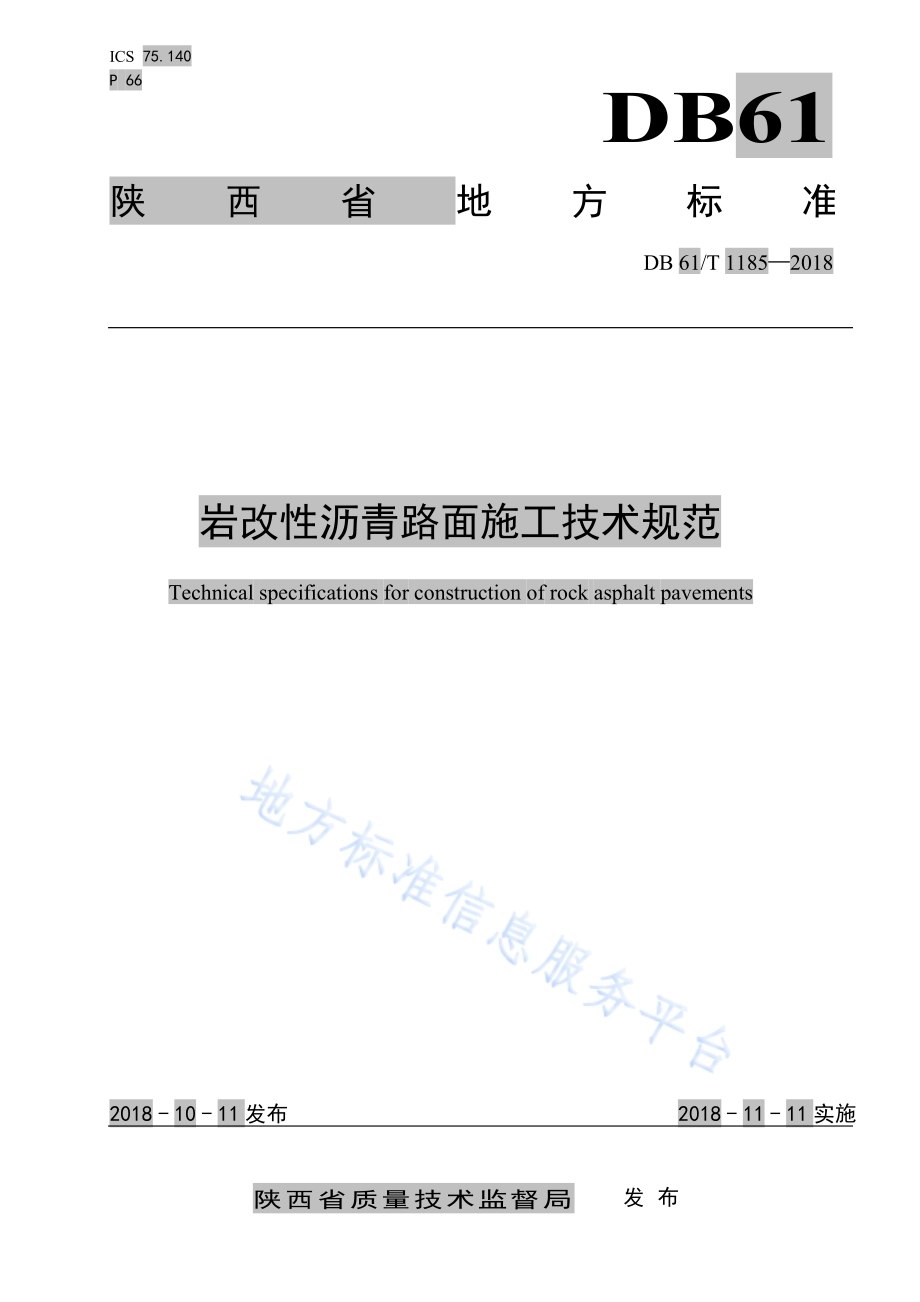

I C S 7 5.1 4 0P 6 6DB61陕 西 省 地 方 标 准D B 6 1/T 1 1 8 5 2 0 1 8岩 改 性 沥 青 路 面 施 工 技 术 规 范T e c h n i c a l s p e c i f i c a t i o n s f o r c o n s t r u c t i o n o f r o c k a s p h a l t p a v e m e n t s2 0 1 8-1 0-1 1 发 布 2 0 1 8-1 1-1 1 实 施陕 西 省 质 量 技 术 监 督 局发 布D B 6 1/T 1 1 8 5 2 0 1 8I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 材 料.25 混 合 料 配 合 比 设 计.36 施 工 工 艺.47 质 量 检 查 及 验 收.6D B 6 1/T 1 1 8 5 2 0 1 8I I前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 陕 西 省 交 通 运 输 厅 提 出 并 归 口。本 标 准 起 草 单 位：中 交 第 一 公 路 勘 察 设 计 研 究 院 有 限 公 司、山 东 高 速 物 资 集 团 总 公 司。本 标 准 主 要 起 草 人：李 刚、陈 团 结、曹 海 波、雷 宇、张 涛、柯 文 豪、王 晓 路、赵 明、付 利 敏、闫 亚鹏。本 标 准 由 中 交 第 一 公 路 勘 察 设 计 研 究 院 有 限 公 司 负 责 解 释。本 标 准 首 次 发 布。联 系 信 息 如 下：单 位：中 交 第 一 公 路 勘 察 设 计 研 究 院 有 限 公 司电 话：0 2 9-8 8 8 5 3 0 0 0-8 3 0 2地 址：西 安 市 高 新 技 术 产 业 开 发 区 西 区 科 技 四 路 2 0 5 号邮 编：7 1 0 0 7 5D B 6 1/T 1 1 8 5 2 0 1 81岩 改 性 沥 青 路 面 施 工 技 术 规 范1 范 围本 标 准 规 定 了 岩 改 性 沥 青 的 技 术 指 标、岩 改 性 沥 青 混 合 料 的 配 合 比 设 计、施 工 工 艺、质 量 控 制 与 检查 验 收 等 要 求。本 标 准 适 用 于 各 等 级 公 路 沥 青 路 面 岩 改 性 沥 青 混 合 料 的 设 计 和 施 工。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 2 0 8 水 泥 密 度 测 定 方 法J T G E 2 0 公 路 工 程 沥 青 及 沥 青 混 合 料 试 验 规 程J T G F 4 0 公 路 沥 青 路 面 施 工 技 术 规 范D B 6 1/T X X X X 道 路 岩 沥 青3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 标 准。3.1岩 沥 青 r o c k a s p h a l t岩 沥 青 是 石 油 经 过 亿 万 年 的 沉 积、变 化，在 热、压 力、氧 化、触 媒、细 菌 等 因 素 的 综 合 作 用 下 天 然生 成 的 存 在 于 山 体、岩 石 裂 隙 中 的 沥 青 类 物 质，属 于 天 然 沥 青 的 一 种。3.2岩 改 性 沥 青 r o c k a s p h a l t m o d i f i e d a s p h a l t以 岩 沥 青 为 改 性 剂，道 路 石 油 沥 青 作 为 基 质 沥 青 制 备 的 改 性 沥 青，简 称 岩 改 性 沥 青。3.3干 法 工 艺 d r y p r o c e s s将 岩 沥 青 作 为 添 加 剂 直 接 加 入 到 沥 青 混 合 料 中 拌 和 生 产 岩 改 性 沥 青 混 合 料 的 工 艺。3.4湿 法 工 艺 w e t p r o c e s s先 将 岩 沥 青 和 道 路 石 油 沥 青 混 合 形 成 岩 改 性 沥 青 后 再 与 矿 料 拌 和 生 产 岩 改 性 沥 青 混 合 料 的 工 艺。3.5D B 6 1/T 1 1 8 5 2 0 1 82岩 改 性 沥 青 混 合 料 r o c k a s p h a l t m o d i f i e d a s p h a l t m i x t u r e采 用 干 法 工 艺 或 湿 法 工 艺 生 产 的 沥 青 混 合 料。4 材 料4.1 一 般 规 定4.1.1 作 为 改 性 剂 使 用 的 天 然 岩 沥 青 原 材 料 运 至 现 场 后 必 须 取 样 进 行 质 量 检 验，检 验 合 格 后 方 可 使 用，严 禁 以 供 货 商 提 供 的 检 测 报 告 或 商 检 报 告 代 替 现 场 检 测。4.1.2 岩 沥 青 应 按 照 不 同 产 地、品 种 分 类 储 存。4.2 岩 沥 青4.2.1 岩 沥 青 分 类 及 技 术 要 求岩 沥 青 分 类 及 技 术 要 求 应 符 合 D B 6 1/T X X X X 第 4 章 的 规 定。4.2.2 掺 量 范 围4.2.2.1 岩 沥 青 掺 量 应 通 过 岩 改 性 沥 青 混 合 料 的 高 温 性 能、水 稳 定 性 能、低 温 性 能 等 路 用 性 能 和 经 济性 进 行 确 定。4.2.2.2 以 预 估 的 岩 沥 青 掺 量 为 中 值，应 按 2%的 间 隔 进 行 不 少 于 3 个 岩 沥 青 掺 量 的 岩 改 性 沥 青 混 合 料的 性 能 试 验。4.2.2.3 当 缺 乏 试 验 条 件 时，可 结 合 工 程 项 目 实 际 情 况 按 表 1 规 定。表 1 岩 沥 青 掺 量 范 围岩 沥 青 种 类 掺 量 范 围北 美 岩 沥 青 5%1 0%印 尼 布 敦 岩 沥 青 1 5%2 5%四 川 岩 沥 青 5%1 5%新 疆 岩 沥 青 5%1 0%注：表中掺量按外掺法确定，以与沥青质量比例计算。4.3 岩 改 性 沥 青岩 改 性 沥 青 技 术 要 求 应 符 合 表 2 的 规 定。D B 6 1/T 1 1 8 5 2 0 1 83表 2 岩 改 性 沥 青 技 术 要 求指标 单位 技术要求 试验方法针入度（2 5，5 s，1 0 0 g）2 0（0.1 m m）6 0（0.1 m m）T 0 6 0 4软化点（R&B）5 5 T 0 6 0 6运动粘度（1 3 5）3.0 P a s T 0 6 2 5闪点 2 3 0 T 0 6 1 1溶解度（三氯乙烯）实测，%T 0 6 0 7T F O T（或 R T F O T）后质量变化 1.0%T 0 6 0 9 或 T 0 6 1 0残留针入度比（2 5）6 0%T 0 6 0 45 混 合 料 配 合 比 设 计5.1 一 般 规 定5.1.1 配 合 比 设 计 宜 在 对 同 类 公 路 使 用 情 况 调 查 研 究 的 基 础 上，充 分 借 鉴 成 功 经 验，选 用 符 合 要 求 的材 料，进 行 岩 改 性 沥 青 混 合 料 配 合 比 设 计。5.1.2 配 合 比 设 计 应 采 用 马 歇 尔 试 验 设 计 方 法。当 采 用 其 他 设 计 方 法 时，应 进 行 马 歇 尔 试 验 及 配 合 比设 计 检 验，并 报 告 不 同 设 计 方 法 的 试 验 结 果。5.1.3 在 干 法 工 艺 配 合 比 设 计 中，应 考 虑 岩 沥 青 成 分 对 混 合 料 级 配 的 影 响。5.1.4 如 采 用 基 质 沥 青 生 产 岩 改 性 沥 青 混 合 料，宜 采 用 真 空 法 实 测 沥 青 混 合 料 的 理 论 最 大 相 对 密 度；如 采 用 聚 合 物 改 性 沥 青 生 产 岩 改 性 沥 青 混 合 料，宜 采 用 计 算 方 法 计 算 理 论 最 大 相 对 密 度，具 体 计 算 过 程按 J T G E 2 0 执 行。5.2 技 术 要 求5.2.1 岩 改 性 沥 青 的 技 术 指 标 应 符 合 本 标 准 第 4 章 的 规 定，其 余 原 材 料 技 术 标 准、矿 料 级 配 范 围 及 混合 料 配 合 比 设 计 方 法 应 符 合 J T G F 4 0 的 有 关 规 定。5.2.2 岩 改 性 沥 青 混 合 料 的 技 术 指 标 应 符 合 表 3 的 规 定，未 列 出 的 其 它 技 术 指 标 应 符 合 J T G F 4 0 相 关规 定。表 3 岩 改 性 沥 青 混 合 料 水 稳 定 性 检 验 技 术 要 求试验项目 技术要求 试验方法残留稳定度 8 5%T 0 7 0 9冻融劈裂强度比 8 0%T 0 7 2 9动稳定度 每毫米 5 0 0 0 次 T 0 7 1 9低温弯曲试验破坏应变 2 0 0 0 T 0 7 1 55.3 材 料 选 择 与 准 备5.3.1 岩 沥 青 和 集 料 在 拌 合 锅 内 的 拌 和 时 间 宜 比 普 通 沥 青 混 合 料 多 拌 和 一 个 周 期。5.3.2 室 内 制 备 岩 改 性 沥 青 时，发 育 和 剪 切 温 度 不 宜 超 过 1 7 0；搅 拌 时 间 宜 控 制 在 0.5 h 1.0 h 内，发 育 时 间 在 0.5 h 1.5 h 内，剪 切 时 间 在 0.5 h 1 h 内。应 用 中 可 根 据 岩 沥 青 种 类、掺 量 及 基 质 沥 青 标 号等 因 素 的 不 同 进 行 优 化 调 整。D B 6 1/T 1 1 8 5 2 0 1 845.4 干 法 工 艺 配 合 比 设 计5.4.1 干 法 工 艺 配 合 比 设 计 方 法 和 流 程 应 符 合 J T G F 4 0 的 有 关 规 定。5.4.2 岩 沥 青 和 集 料 拌 和 结 束 加 入 基 质 沥 青 后，拌 和 温 度 和 击 实 温 度 宜 在 普 通 沥 青 混 合 料 的 基 础 上 适当 提 高 5 1 5。5.4.3 马 歇 尔 试 件 体 积 指 标 中 的 矿 料 间 隙 率 V M A 应 按 公 式（1）、公 式（2）和 公 式（2）计 算。1 0 01 0 01f ss bPV M A.(1)式 中：V M A 试 件 的 矿 料 间 隙 率，%；f 试 件 的 毛 体 积 相 对 密 度；sP 各 种 矿 料（含 岩 沥 青）占 沥 青 混 合 料 总 质 量 的 百 分 率 之 和，%；s b 矿 料 的 合 成 毛 体 积 相 对 密 度。c 1 P P 100 Pr b s.(2)式 中：sP 各 种 矿 料（含 岩 沥 青）占 沥 青 混 合 料 总 质 量 的 百 分 率 之 和，%；bP 沥 青 用 量（占 混 合 料 总 量 的 百 分 数），%；rP 岩 沥 青 与 其 他 矿 料 总 质 量 的 比 例（外 掺），%；c 岩 沥 青 中 的 灰 分 含 量，%。a r n n 2 2 1 1rs bc P P.P Pc P 100.(3)式 中：s b 矿 料 的 合 成 毛 体 积 相 对 密 度；rP 岩 沥 青 与 其 他 矿 料 总 质 量 的 比 例（外 掺），%；c 岩 沥 青 中 的 灰 分 含 量，%；1P、2P、nP 各 种 矿 料 成 分 的 配 合 比，其 和 为 1 0 0；1、2、n 各 种 矿 料 相 应 的 毛 体 积 相 对 密 度；a 岩 沥 青 灰 分 密 度，测 试 方 法 应 按 G B/T 2 0 8 的 要 求 执 行。5.5 湿 法 工 艺 配 合 比 设 计湿 法 工 艺 配 合 比 设 计 方 法 和 流 程 应 符 合 现 行 J T G F 4 0 的 有 关 规 定。6 施 工 工 艺6.1 一 般 规 定岩 改 性 沥 青 路 面 在 施 工 前 应 铺 筑 试 验 段，试 验 段 的 试 验 内 容 和 要 求 执 行 J T G F 4 0 相 关 规 定。6.2 准 备 工 作6.2.1 对 下 承 层 提 前 检 查、验 收。D B 6 1/T 1 1 8 5 2 0 1 856.2.2 对 施 工 人 员 进 行 培 训 和 技 术 交 底。6.2.3 对 设 备 进 行 调 试 和 标 定。6.2.4 岩 沥 青 颜 色，外 观 等 在 施 工 中 应 随 时 目 测，每 批 次 岩 沥 青 应 进 行 一 次 含 水 量 和 灰 分 含 量 试 验。6.2.5 每 批 次 灰 分 含 量 波 动 偏 差 应 不 超 过 该 批 次 灰 分 含 量 的 1 0%。6.3 拌 和6.3.1 干 法 工 艺 拌 和 方 法：a)岩 沥 青 宜 采 用 专 业 投 放 设 备 并 准 确 计 量。b)将 集 料 和 岩 沥 青 投 入 拌 缸 内 一 起 拌 和，干 拌 时 间 应 较 普 通 沥 青 混 合 料 多 拌 和 一 个 周 期。c)集 料 和 岩 沥 青 初 次 拌 和 后，喷 入 基 质 沥 青 进 行 拌 和，湿 拌 时 间 宜 多 拌 和 一 个 周 期。d)拌 和 后 的 混 合 料，以 沥 青 裹 覆 均 匀，无 花 白 料、无 结 团 成 块 或 严 重 的 粗 细 料 分 离 现 象 为 原 则，根 据 现 场 拌 和 效 果 对 初 定 的 拌 和 时 间 进 行 优 化 调 整。6.3.2 湿 法 工 艺 拌 和 方 法：a)使 用 岩 沥 青 制 作 岩 改 性 沥 青 时，应 在 固 定 工 厂 或 在 现 场 设 厂 集 中 加 工。b)制 备 岩 改 性 沥 青 时，发 育 和 剪 切 温 度 不 宜 超 过 1 7 0；搅 拌 时 间 宜 控 制 在 0.5 h 1.0 h 内，发育 时 间 在 0.5 h 1.5 h 内，剪 切 时 间 在 0.5 h 1.0 h 内。应 用 中 可 根 据 岩 沥 青 种 类、掺 量 及 基 质沥 青 标 号 等 因 素 的 不 同 进 行 优 化 调 整。c)第 一 次 储 存 岩 改 性 沥 青 前，沥 青 储 存 罐 应 清 理 干 净，储 存 罐 内 不 得 存 留 原 有 的 沥 青 或 其 它 杂 质，空 罐 体 未 泵 入 沥 青 前，应 对 罐 体 进 行 预 先 加 热。岩 改 性 沥 青 储 存 设 备 应 设 有 随 机 采 集 样 品 的 取样 口。采 集 的 试 样 应 立 即 在 现 场 灌 模 制 备 试 件，技 术 指 标 应 符 合 本 标 准 4.3 的 有 关 规 定。d)现 场 制 作 的 岩 改 性 沥 青 应 随 配 随 用，贮 存 时 间 不 得 超 过 2 4 h，宜 每 2 h 搅 拌 一 次，每 次 搅 拌 3 0 m i n。e)岩 改 性 沥 青 混 合 料 拌 和 时 间 根 据 具 体 情 况 经 试 拌 确 定，以 沥 青 均 匀 裹 覆 集 料 为 度。间 歇 式 拌 和机 每 盘 的 生 产 周 期 不 宜 少 于 4 0 s。6.3.3 岩 改 性 沥 青 混 合 料 温 度 控 制 应 符 合 表 4 的 规 定。表 4 岩 改 性 沥 青 混 合 料 生 产 温 度 控 制工艺环节温度备注干法工艺 湿法工艺矿料加热温度 1 8 0 1 9 0 沥青加热温度 1 6 0 1 7 0 沥青混合料出料温度 1 7 0 1 8 0 超过 1 9 5 废弃运输到现场温度 1 6 5 6.4 运 输 和 摊 铺运 输 和 摊 铺 应 执 行 J T G F 4 0 的 有 关 规 定。6.5 碾 压6.5.1 碾 压 时 应 遵 循“紧 跟、慢 压、匀 速、连 续”的 原 则。6.5.2 初 压 温 度 应 不 低 于 1 5 5，终 压 温 度 应 不 低 于 9 5。6.5.3 对 于 密 级 配 沥 青 混 凝 土 的 复 压 宜 优 先 采 用 总 质 量 不 少 于 2 5 t 的 重 型 轮 胎 压 路 机 进 行 搓 揉 碾 压，增 加 密 水 性；对 于 粗 集 料 为 主 的 大 粒 径 沥 青 稳 定 碎 石 基 层 和 S M A 路 面，宜 采 用 振 动 压 路 机 进 行 碾 压，但其 振 动 频 率、振 幅 大 小 应 与 路 面 层 铺 筑 厚 度 相 协 调。D B 6 1/T 1 1 8 5 2 0 1 866.5.4 未 列 出 的 其 它 要 求 应 符 合 J T G F 4 0 的 有 关 规 定。7 质 量 检 查 及 验 收质 量 检 查 与 验 收 项 目 应 符 合 J T G F 4 0 相 关 规 定。_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
