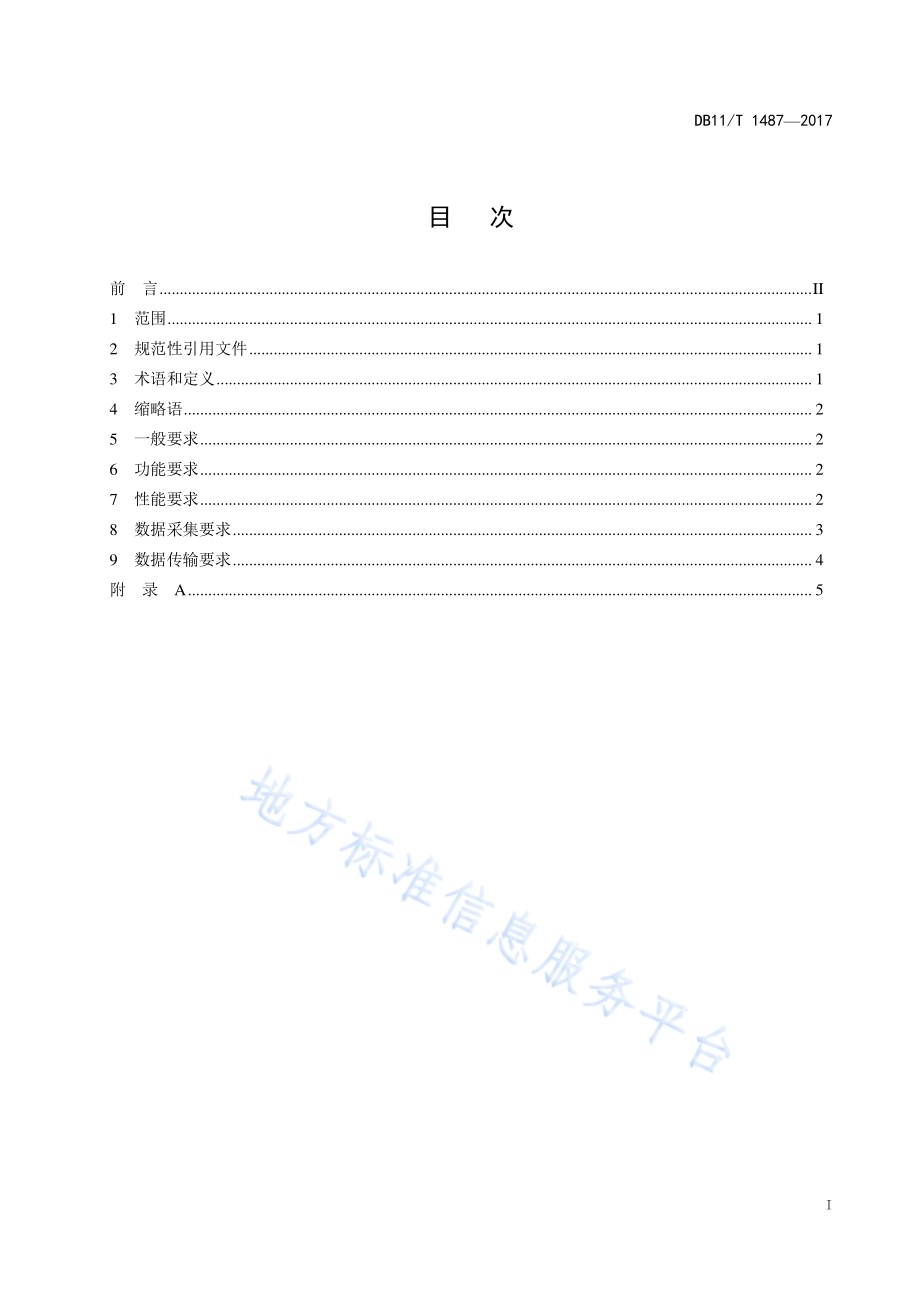

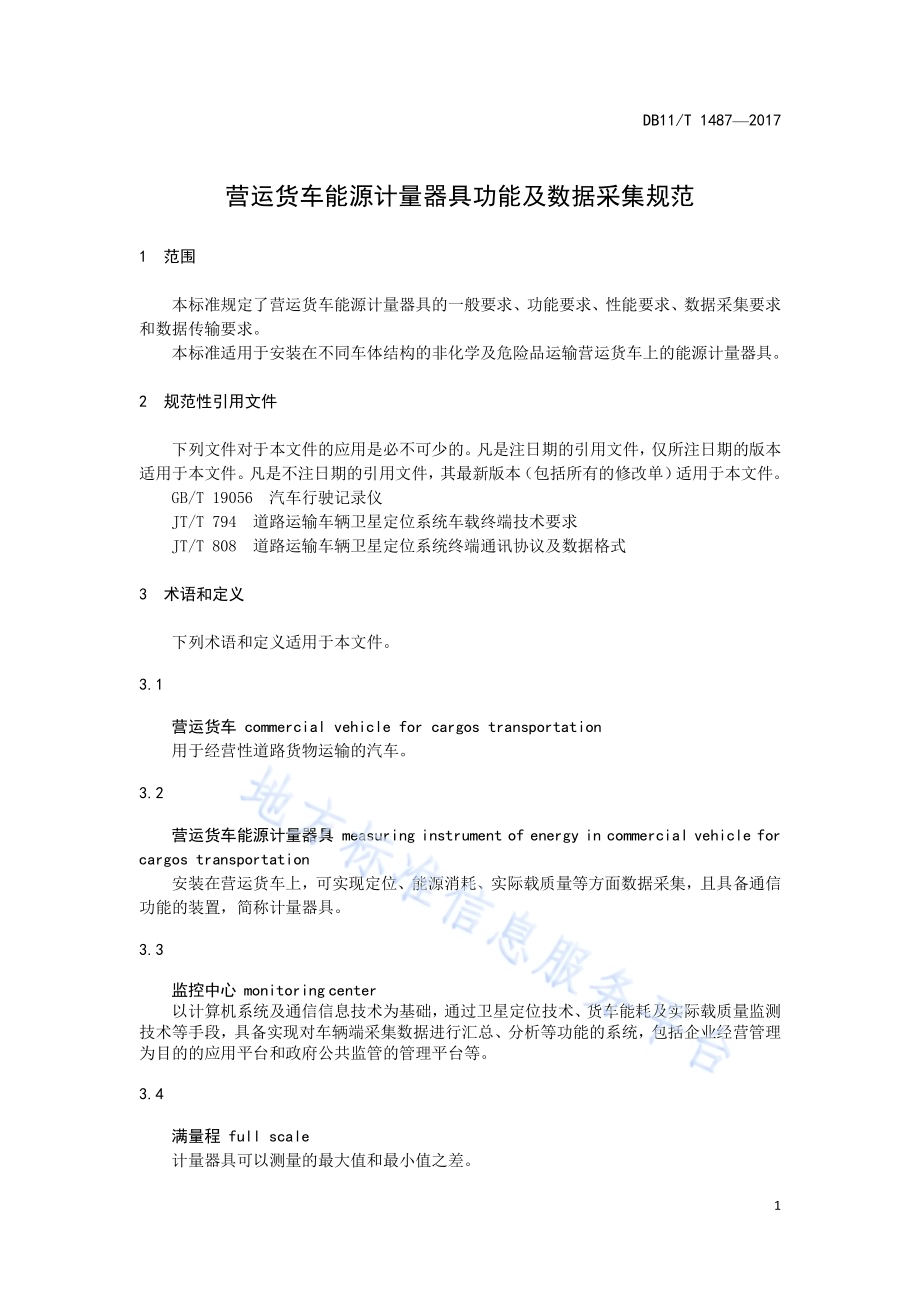

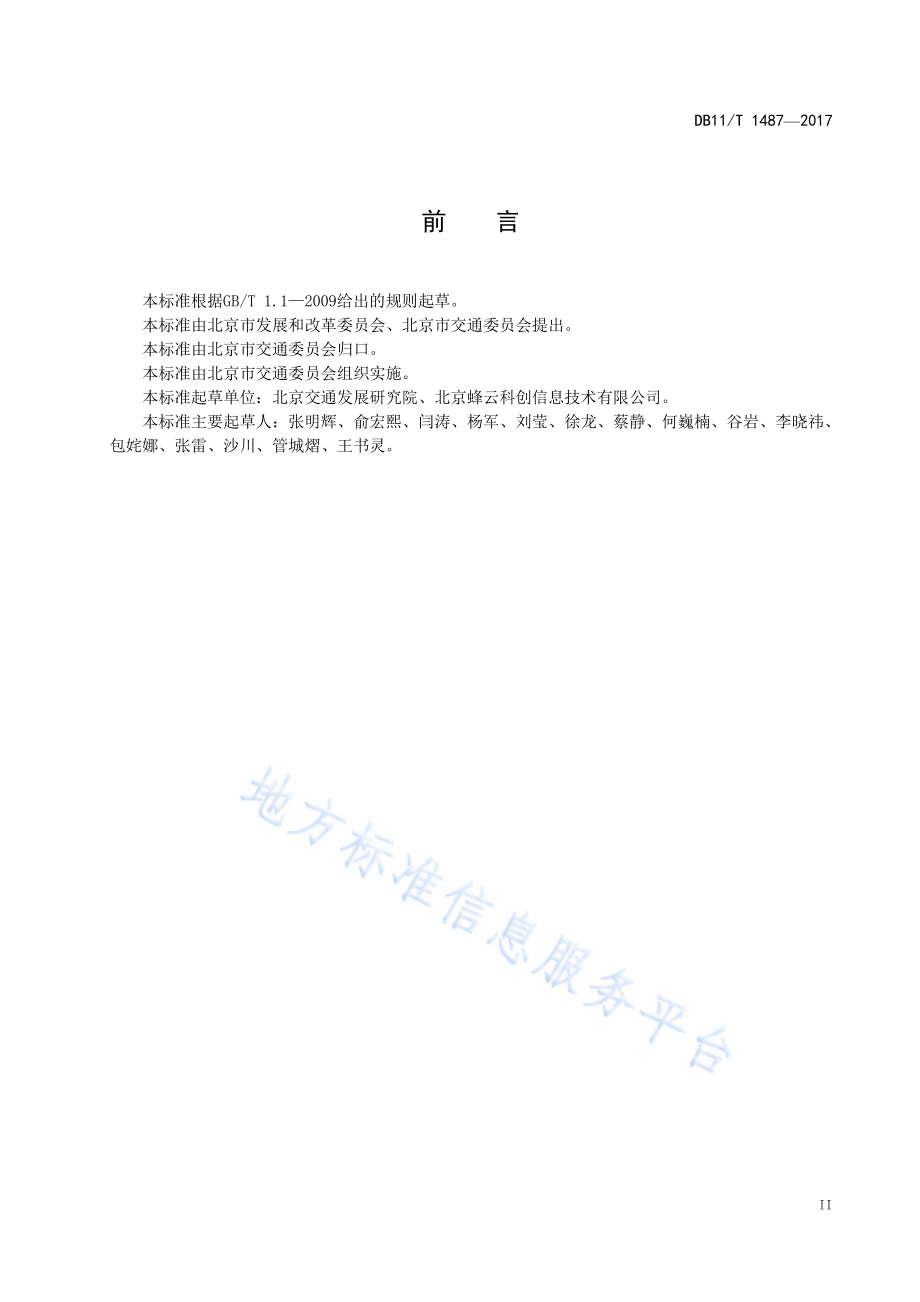

ICS 17.020 A 50 备案号：57490-2017 DB11 北京市地方标准 DB11/T 1487 2017 营运 货车 能源 计量 器具 功能 及数据采 集规范 Specification for function and data acquisition of measuring instrument of energy in commercial vehicle for cargos transportation 2017-12-15 发布 2018-07-01 实施 北 京 市 质 量 技 术 监 督 局 发布 DB11/T 1487 2017 I 目 次 前 言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 缩 略语.2 5 一 般要 求.2 6 功 能要 求.2 7 性 能要 求.2 8 数 据采 集要 求.3 9 数 据传 输要 求.4 附 录 A.5 DB11/T 1487 2017 II 前 言 本标准 根据GB/T 1.1 2009 给出 的规 则起 草。本标准 由北 京市 发展 和改 革委员 会、北京 市交 通委 员会提 出。本标准 由北 京市 交通 委员 会归口。本标准 由北 京市 交通 委员 会组织 实施。本标准 起草 单位：北 京 交 通发展 研究 院、北京 蜂云 科创信 息技 术有 限公 司。本标准 主要 起草 人：张明 辉、俞 宏熙、闫 涛、杨军、刘莹、徐 龙、蔡静、何 巍楠、谷岩、李 晓祎、包姹娜、张 雷、沙川、管 城熠、王书 灵。DB11/T 1487 2017 1 营 运货车 能源计量 器具功 能及数据 采集规 范 1 范围 本标准 规定 了营 运货 车能 源计量 器具 的一般 要 求、功能要求、性 能要求、数 据采集 要求和 数据 传输 要求。本标准 适用 于 安 装在 不同 车体结 构的 非化 学及 危险 品运输 营运 货车 上的 能源 计量 器 具。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本适用于 本文 件。凡是 不注 日期的 引用 文件，其 最新 版本（包括 所有 的修 改单）适用于 本文 件。GB/T 19056 汽 车行 驶记 录仪 JT/T 794 道路 运输 车辆 卫星定 位系 统车 载终 端技 术要求 JT/T 808 道路 运输 车辆 卫星定 位系 统终 端通 讯协 议及数 据格 式 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 营运货 车 commercial vehicle for cargos transportation 用于经 营性 道路 货物 运输 的汽车。3.2 营运货 车能 源计 量器 具 measuring instrument of energy in commercial vehicle for cargos transportation 安装在 营运 货车 上，可实 现定位、能 源消 耗、实际 载质量 等方 面数 据采 集，且具备 通信功能 的 装置，简 称计 量器 具。3.3 监控中 心 monitoring center 以计算 机系 统及 通信 信息 技术为 基础，通 过卫 星定 位技术、货 车能 耗及 实际 载质量 监测技术等 手段，具备实 现对 车辆端 采集 数据 进行 汇总、分 析等 功能 的系统，包 括企业 经营 管理为目的 的应 用平 台和 政府 公共监 管的 管理 平台 等。3.4 满 量程 full scale 计量器 具可 以测 量的 最大 值和最 小值 之差。DB11/T 1487 2017 2 4 缩略语 下列缩 略语 适用 于本 文件。F.S.：满量 程（Full Scale）SCR：选择 性催 化还 原技 术(Selective Catalytic Reduction)OBD:车载 诊断 系统（On-Board Diagnostic）LNG:液化 天然 气（Liquefied Natural Gas）CNG:压缩 天然 气（Compressed Natural Gas）5 一般要求 计量器 具组 成、外观、铭 牌、标 志、材质、机 壳防 护、安 装等 应满 足 JT/T 794 的 相关要求。6 功能要求 6.1 基础功 能要求 计 量器 具应 具备 自检 功能、休眠 功能 和相 关的 管理功 能，且应 满足 JT/T 794 的 相关 要求，宜 具备 采集 驾驶 工况、排放 状态 等数 据的 功能。6.2 定位要 求 计量器 具的 定位 功能 应满 足 JT/T 794 的 相关 要求。6.3 通信要求 计量器 具的 通信 功能 应满 足JT/T 794 的 相关 要求，还 应满足 以下 要求：a)应支持 数据 批量 接收 与发 送功能；b)应能将 实时 采集 的 定 位数 据、能耗 数据、实际 载质量 数据 等，通 过无线 通信 方式上传至监 控中 心；c)应支持 断线 重连 功能，能在 通信中 断时 以先 进先 出的 方式存 储不 少 于 64G 容量 对应数据，在恢 复通 信后 将存 储的相 关数据 补 报上 传；d)通信方 式应 符 合 JT/T 794 和JT/T 808 相 关规 定。7 性能要 求 7.1 计量器 具 应 具有 可扩 展性，其卫 星定 位模 块、无线 通信模 块、电气 性能 以及 电磁兼 容等性能 要求 等应 满 足JT/T 794 的相 关要 求。7.2 计量器 具的 气候 环境 适应 性应满 足 GB/T 19056 的 相 关要求。7.3 计量器 具的 平均 无故 障间 隔时间 最低 为 8000h。7.4 数据采 集频率 应 能远 程设 置，最 小采集 频率 应 达 到1Hz。7.5 计量准 确度 要求 如下：a)最大允 许误 差（除 实 际载 质量外）：3%F.S.（环 境 温度 18-22）；b)实际载 质量 最大 允许 误差：5%F.S.（环 境温 度 18-22）；DB11/T 1487 2017 3 c)重复性：最 大允 许误 差绝 对值 的 1/3。7.6 防爆特 性应满足 JT/T 794 相关要 求。8 数据采集 要求 8.1 定位数 据 能耗数 据应 满足 表 1 要求。表1 定位 数据 格式 表 字段名 要求 数据采集间隔 定位状态 0：未定位 1:定位 1s 纬度 以度为单位的纬度值乘以 106，精确到百万分之一度 1s 经度 以度为单位的经度值乘以 106，精确到百万分之一度 1s 高程 海拔高度，单位为 m 1s 速度 精确到 0.1 km/h 1s 方向 0 359，正北为0，顺时针 1s 时间 YY-MM-DD-hh-mm-ss（GMT+8 时 间，本标准中之后涉及的时间均采用此 时区）1s 累计里程 整数，实际值*10，单位：km，分辨力不低于 0.1km 1s 8.2 能耗数 据 能耗数 据应 满足 表 2 要求。表 2 能耗 数据 表 数据项 要求 数据采集间隔 能源类型 1：汽油；2：柴油；3：LNG；4：CNG；5：电；瞬时能耗 分辨力要求：汽油 0.01L/h；柴油0.01L/h；LNG 0.01kg/h；CNG 0.01kg/h；电0.01kW 1s 累计能耗 分辨力要求：汽油0.01L；柴油0.01L；LNG 0.01kg；CNG 0.01kg；电 0.01kWh 1s 8.3 实际载 质量 数据 实际载 质量 数据 应满 足 表3 要求。表3 实际 载质 量 数 据表 数据项 要求 数据采集间隔 实际载质量 分辨力要求：0.1t 30s 8.4 驾驶工 况数 据 通过车 辆 OBD 采集 的 数据 应包含 驾驶 工况 数据，数 据采集 应满 足 表 4 要求。DB11/T 1487 2017 4 表4 驾驶 工况 数据 表 数据项 要求 数据采集间隔 仪表盘速度 分辨力 要求：0.1km/h 1s 档位状态 0：空挡；1-16：档位；17-18：倒档；19：驻车档 1s 转速 分辨力要求：1r/min 1s 扭矩 分辨力要求：1Nm 1s 发动机 净输出扭矩（作为发动 机最大基准扭矩的百分比）分辨力 要求：1%；取值范围：-125%130%1s 空调开启状态 0：停止；1：启动 30s 发动机运转状态 0：停止；1：发动机启动 1s 8.5 排放状 态数 据 通过车辆 OBD 采 集的 数据 应包含 排放 状态 数据，数 据采集 应满 足 表5 要 求。表5 排放 状态 数据 表 数据项 要求 数据 采集间隔 尿素液位 分辨力要求：1%30s SCR 工作状态 0：初始状态；1：待机状态；2：工作状态；3：停止状态 30s 前氧传感器 氧浓度电压值，分辨力要求：1mV，取值范围：0-999mV 30s 后氧传感器 氧浓度电压值，分辨力要求：1mV，取值范围：0-999mV 30s OBD 报警记录 0：有排放异常报警；1：无排 放异常报警 30s 发动机 进气流量 分辨力要求：1%1s 发动机氮氧化物 传感器输出 分辨力要求：1ppm，取值范围：0 3000ppm 1s 8.6 休眠状 态下 数据 采集 频率 休眠状 态 下 所有 车辆 数据 采集间隔 可降至 30s，数 据传输 间隔 可降 至2min。9 数据传 输要 求 9.1 数据格 式要 求 数据类 型、消息 结构 等 应 满足JT/T 808 的相 关要 求，具体 格式 见附 录A。9.2 数据传 输时 间间 隔 数据传 输时 间间隔 应能 远 程设置，正 常工 作状 态下 间隔应 介 于 1s 至 30s 之间，其他 传输规则 应满足 JT/T 808 的 相关要 求。DB11/T 1487 2017 5 附 录 A（规范 性附 录）数据格 式 A.1 定 位数 据格 式 定位数 据格式 应 满足 表A.1。表A.1 定 位数 据格 式表 字段名 类型 长度（字节数）定位状态 BYTE 1 纬度 DWORD 4 经度 DWORD 4 高程 WORD 2 速度 WORD 2 方向 WORD 2 时间 BCD 6 累计里程 DWORD 4 A.2 能 耗数 据格式 能耗数 据格 式应 满足 表 A.2 要求。表 A.2 能 耗数 据格 式表 字段名 类型 长度（字节数）瞬时能耗 DWORD 4 累计能 耗 DWORD 4 A.3 实 际载 质量 数据 格式 实际载 质量 数据 格式 应满 足表 A.3 要求。表 A.3 实 际载 质量 数据 格 式表 字段名 类型 长度（字节数）实际载质量 BYTE 1 A.4 驾 驶工 况数 据格 式 驾驶工 况数 据格 式应 满足 表 A.4 要求。DB11/T 1487 2017 6 表 A.4 驾 驶工 况数 据格 式 表 字段名 类型 长度（字节数）仪表盘速度 BYTE 1 档位状态 BYTE 1 转速 WORD 2 扭矩 BYTE 1 发动机静输出扭矩（作为发动机最大基准扭矩的百分比）BYTE 1 空调开启状态 DWORD 4 发动机运转状态 DWORD 4 A.5 排放 状 态数 据格 式 排放状 态数 据格 式应 满足 表 A.5 要求。表 A.5 排 放状 态数 据格 式 表 数据项 类型 长度（字节 数）尿素液位 BYTE 1 SCR 工作状态 BYTE 1 前氧传感器 BYTE 3 后氧传感器 BYTE 3 OBD 报警记录 BYTE 1 发动机进气流量 WORD 2 发动机氮氧化物传感器输出 WORD 2
