振动拌和骨架密实水泥稳定碎石基层施工技术规范DB41／T 1419-2017.pdf

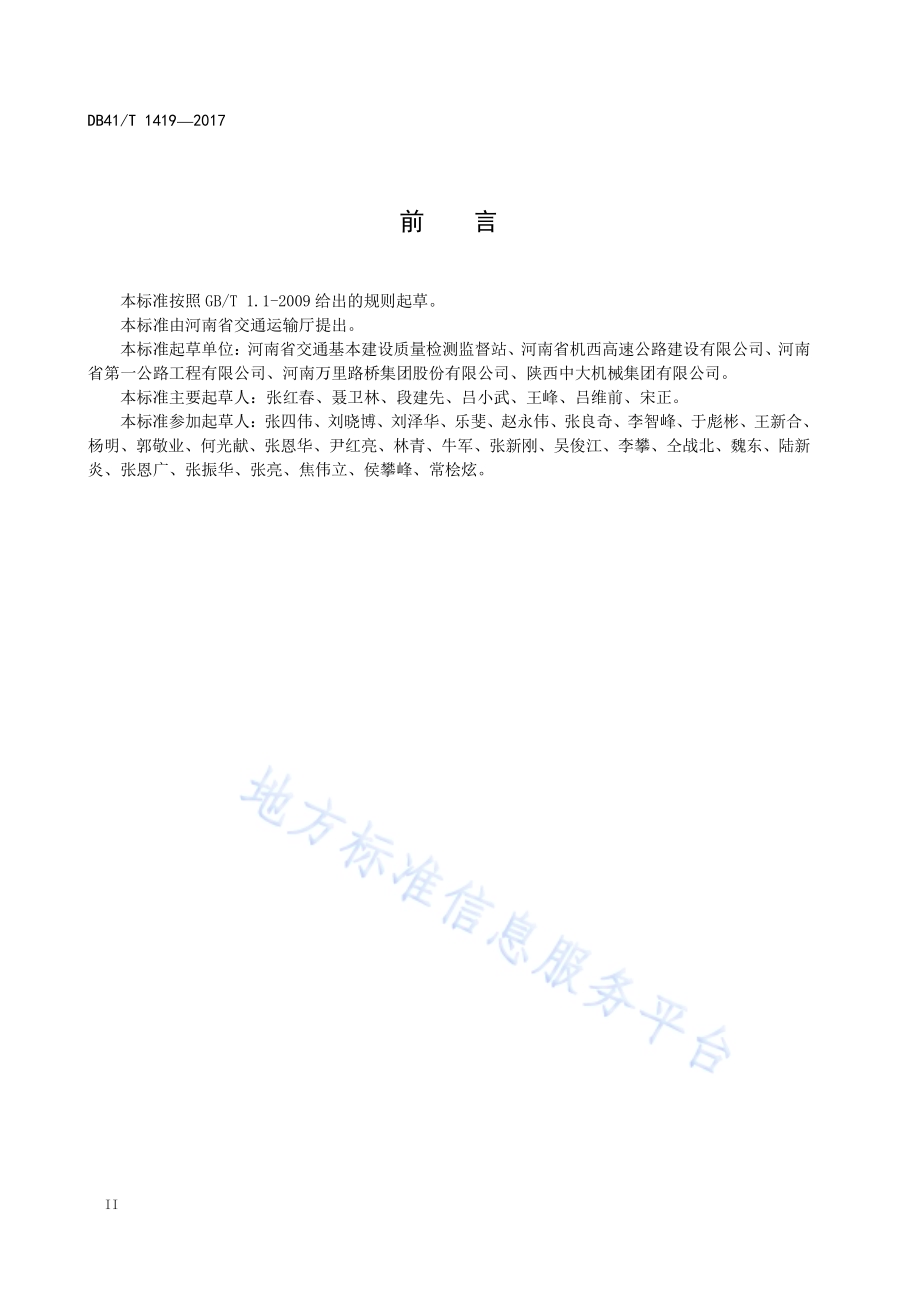

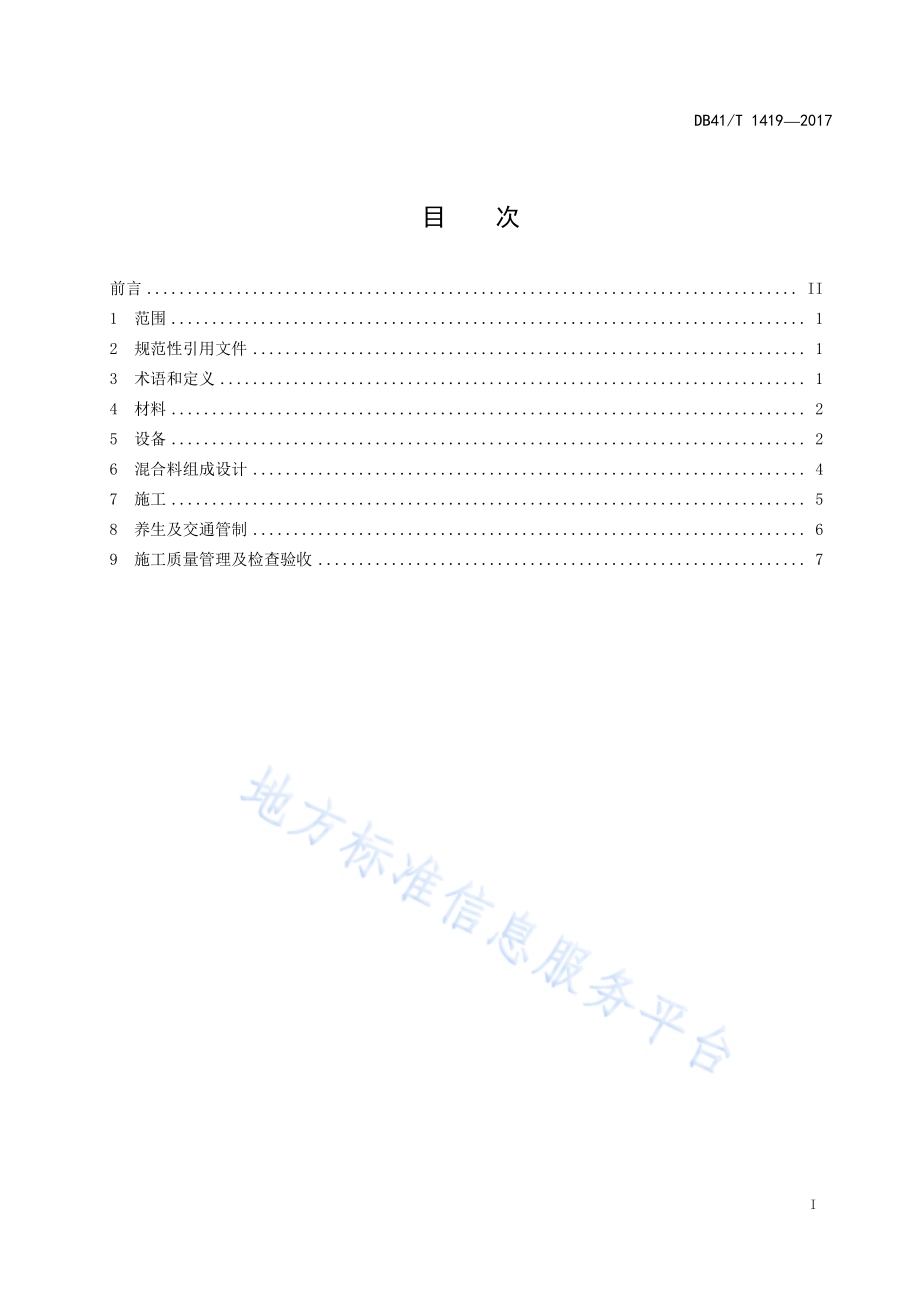

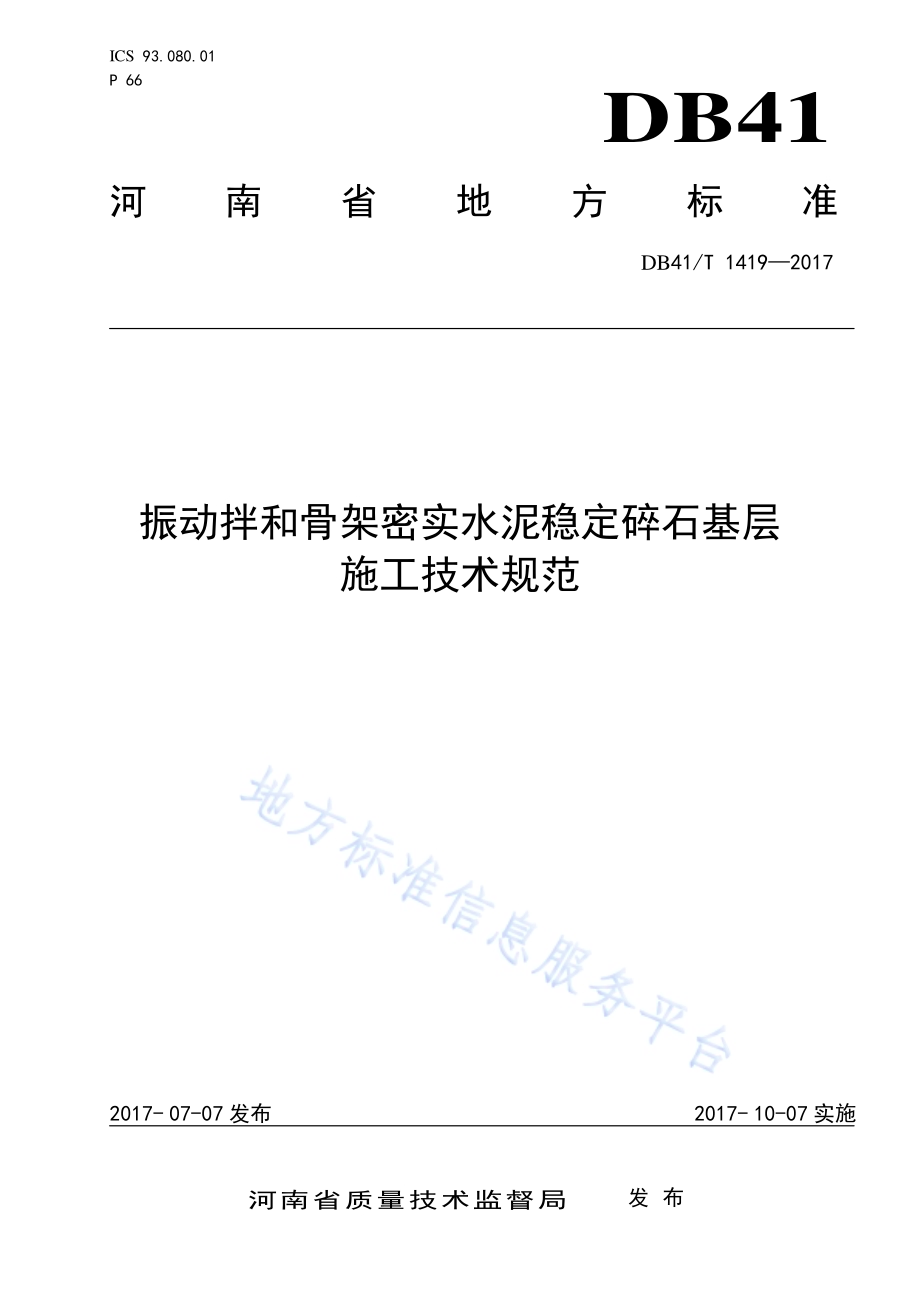

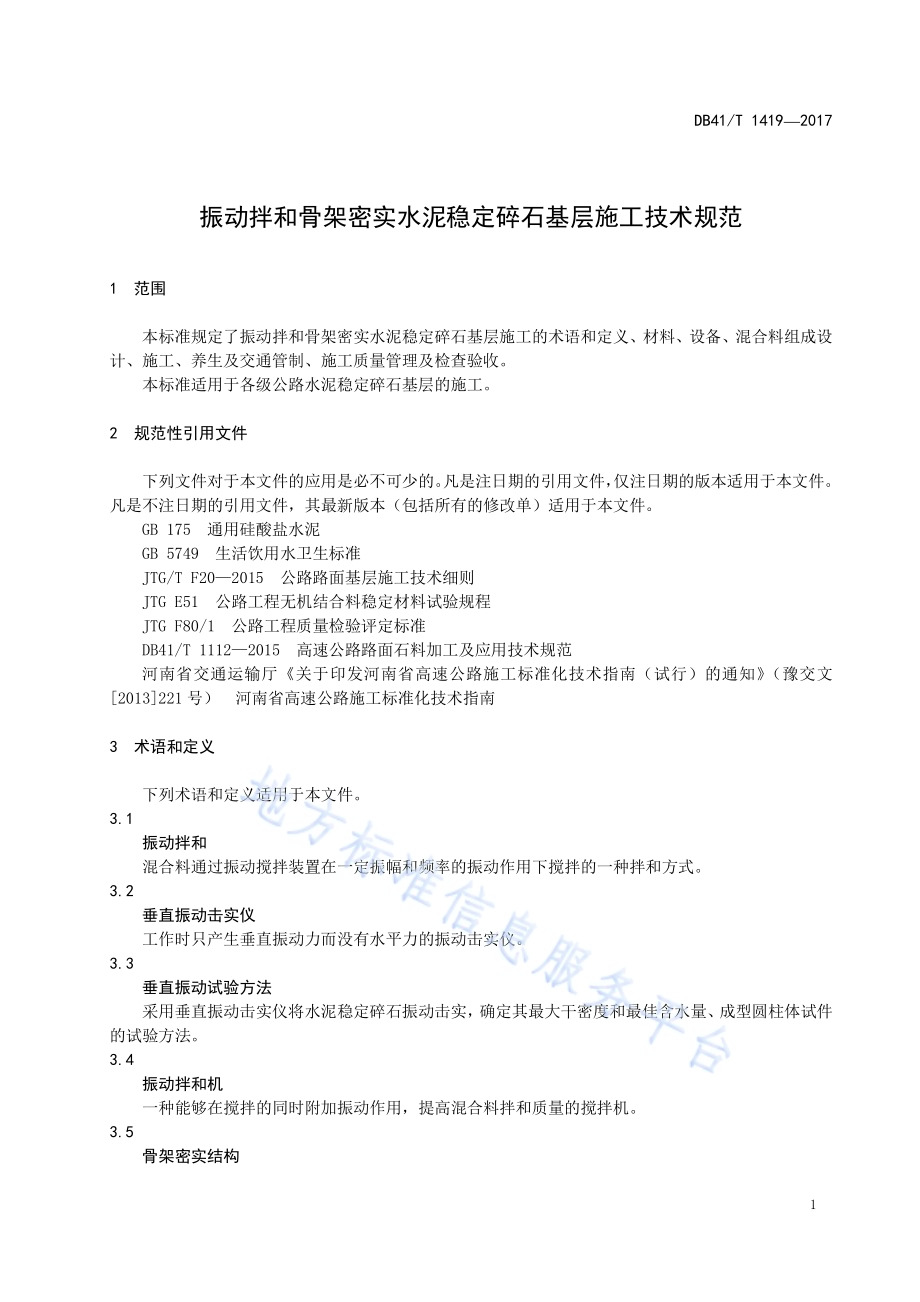

ICS 93.080.01 P 66 DB41 河南省地方标准 DB41/T 14192017 振动拌和 骨架密实 水泥稳定 碎石基层 施工技术 规范 2017-07-07 发布 2017-10-07 实施 河南省质量技术监督局 发布 DB41/T 14192017 I 目 次 前言.II1 范围.12 规范性 引用 文件.13 术语和 定义.14 材料.25 设备.26 混合料 组成 设计.47 施工.58 养生及 交通 管制.69 施工质 量管 理及 检查 验收.7 DB41/T 14192017 II 前 言 本标准 按照 GB/T 1.1-2009 给出 的规 则起 草。本标准 由河 南省 交通 运输 厅提出。本标准 起草 单位：河南 省交通基 本建 设质 量检 测监 督站、河南省 机西 高速 公路建设 有限 公司、河南省第一 公路 工程 有限 公司、河南 万里 路桥 集团 股份 有限公 司、陕西 中大 机械 集团有 限公 司。本标准 主要 起草 人：张红 春、聂 卫林、段 建先、吕 小武、王峰、吕维前、宋正。本标准 参加 起草 人：张四伟、刘晓 博、刘泽 华、乐斐、赵永伟、张良奇、李智 峰、于彪彬、王新合、杨明、郭敬业、何光 献、张恩华、尹红 亮、林青、牛军、张新刚、吴俊 江、李攀、仝战 北、魏东、陆新炎、张 恩广、张 振华、张 亮、焦 伟立、侯 攀峰、常 桧炫。DB41/T 14192017 1 振 动拌和 骨架密实 水泥稳 定碎石基 层施工 技术规范 1 范围 本标准 规定 了振 动拌 和骨 架密实 水泥 稳定 碎石 基层 施工的术语 和定 义、材料、设备、混合 料组 成设计、施工、养生 及交 通管 制、施工质 量管 理及 检查 验收。本标准 适用 于各级公 路 水 泥稳定 碎石 基层 的 施工。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注日期 的版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 175 通用硅 酸盐 水泥 GB 5749 生活 饮用 水卫 生标准 JTG/T F202015 公路 路 面基层 施工 技术 细则 JTG E51 公路 工程 无机 结合料稳 定材 料试 验规 程 JTG F80/1 公路工 程质 量检验评 定标 准 DB41/T 11122015 高速公路路 面石 料加 工及 应用 技术规 范 河南省交通运输厅 关于印发河南省高速公路施工标准化技术指南（试行）的通知（豫 交文2013221 号）河 南省 高速公 路施 工标 准化 技术 指南 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 振动拌 和 混合料 通过 振动 搅拌 装置 在一定 振幅 和频 率的 振动 作用下 搅拌 的一 种拌 和方 式。3.2 垂直振 动击 实仪 工作时 只产 生垂 直振 动力 而没有 水平 力的 振动 击实 仪。3.3 垂直振 动试 验方 法 采用垂直振 动击 实仪 将水 泥稳定 碎石 振动 击实，确 定其最 大干 密度 和最 佳含 水量、成型 圆柱 体试 件的试验 方法。3.4 振动拌 和机 一种能 够在 搅拌 的同 时附 加振动 作用，提 高混合料 拌和质量的 搅拌 机。3.5 骨架密 实结 构 DB41/T 14192017 2 混合料 中有 较多 数量 的粗 集料可 形成 空间 骨架，同 时又有 相当 的细 集料 可填 充骨架 间的 空隙，这 种混合料 结构 叫骨 架密 实结 构。3.6 碾压遍 数 碾压施 工时，从 起压 点开 始，前 进、后退 一次 为一 趟，下 一趟 碾压 时 压路机 叠上一 趟压 实过 的二 分之一轮 宽，依此 逐趟 重叠 碾压，直到 完成 整个 断面 的碾压 为一 遍。水泥稳 定碎 石混合料 碾压 施工时 在一 个碾 压区 域内，达到规 定压实标 准 时压路 机碾压 的最 低遍 数 即为碾压 遍数。4 材料 4.1 一般规 定 4.1.1 水泥稳 定碎 石基 层使 用的 原材料 应检 验合 格后 方可 使用。4.1.2 不同厂 家、品种 和规 格的 原材料 应分 别存 放，不得 混堆在 一起。4.1.3 材料堆 放场 地应 符合 河 南省高 速公 路施 工标 准化 技术指 南 的有 关规 定。4.2 水泥 4.2.1 水泥稳 定碎 石基 层宜 选用 强度等 级低 的普通硅 酸盐 水泥，不得 使用 快硬、早强和受潮 变质 水泥。4.2.2 不同品 牌的 水泥 不能 混用，如需 更换 水泥，应 提前 进行相 关的 试验 检测，满 足技术 要求 方可 使用。4.2.3 水泥质 量指 标应 符合 GB 175 的规定。4.2.4 夏季高 温作 业时，水 泥温 度应不 高 于50。4.3 粉煤灰 4.3.1 粉煤灰 的技 术要 求应 符合 JTG/T F202015 的规定。4.3.2 使用粉 煤灰 时应 进行 混合 料强度 试验，达 到设 计要 求的强 度指 标时，方 可使 用。4.4 石料 4.4.1 水泥稳 定碎 石基 层所 用石 料应分 为粗 集料 和细 集料，宜采 用反 击式 破碎 机或 重型反 击锤 式破 碎机轧制 生产。4.4.2 水泥稳 定碎 石混 合料 应由20 mm 30 mm、10 mm 20 mm、5 mm 10 mm、0 mm 5 mm 四种单 档石料混 合而 成，石料 质量 技术要 求、单档 石料 级配、粒径 规格 应符 合 DB41/T 11122015 中 8.3.2 的规定。4.4.3 应控制 0 mm 5 mm 石料 中 0.075 mm 的通过 率不 大于 15%。4.5 水 水泥稳 定碎 石基 层宜使用 一般饮 用水，水的质 量标 准应符 合GB 5749 的规定。5 设备 5.1 一般规 定 DB41/T 14192017 3 水泥稳 定碎 石基 层施工宜 选择性 能优 良的 施工 机械，同种机 械宜 选用 同型 号、新 旧程度 相当 的机 械。5.2 机械选 型及 配置 5.2.1 施工机 械数 量应 根据 工程 量、路 面宽 度、路面 厚度、工期 等要求 配置。5.2.2 拌和机 应选 择 振动 拌和机，单钢 轮振 动压 路机 宜选 用吨位 较大 的压 路机。5.3 机械性 能要 求 5.3.1 拌和机 5.3.1.1 振动 拌和 机的 振 动频率、振 幅和 振动 强度 应匹配。5.3.1.2 振动 拌和 机 工作时 不得 振碎 石子。5.3.1.3 振动 拌和 机应 配置不少 于 五 个进 料斗，生产 率宜 大于 600 t/h，并 与实际 摊铺 能力 相匹 配。5.3.1.4 振动 拌和 机喷水量应能 控制。料斗、水箱、罐仓 应装配 电子 动态计 量器，电子动 态计 量器应经有资 质的 计量 部门 计量 标定后 方可 使用。5.3.2 摊铺机 5.3.2.1 全厚 全幅 摊铺 机应满足 摊铺 宽度、厚度 和 平整度 要求。5.3.2.2 双 机联 铺时，两台摊铺 机 应同一厂 家、同 一机型、新旧 程度 相当，应保证 水泥稳 定碎 石基层摊铺厚度和 预 设的松 铺厚 度（设 计厚 度 松铺 系数）一致、完 整无 缝、平整 度满足 要求。5.3.2.3 摊铺 机后 挡板 宜 加胶板 以避 免上 下离 析。5.3.3 压路机 5.3.3.1 压路 机的 自重 和激振力 应满 足压 实厚 度要 求。分 层施 工时 一个 作业 面 应至 少配 置两 台 26 t 以上的单 钢轮 振动 压路 机，激振力 应不 小于 320 KN；全厚式 施工 时 一个作 业面 应至少 配置 两台 36 t 以上的单钢轮 振动 压路 机，激振 力应不 小于 590 KN。5.3.3.2 单钢 轮振 动压 路机应实 现全 液压 控制，速 度 0 km/h 12 km/h 无级 变速，激振 力、振频 和振幅可调，喷 水量 大小 可调 且雾化 自动 喷水。5.3.3.3 轮胎 式压 路机 应 工作重 量可 调，速度 实现0 km/h 20 km/h 无级 变速，全液 压操 纵。分层 施工时轮胎 式接 地比 压不 宜小 于420 KPa；全 厚式 施工 时轮胎 式接 地比 压不 宜小 于500 KPa。5.3.3.4 单钢 轮振 动压 路机宜 安装碾 压控 制软 件。5.3.4 其他机 械设 备 5.3.4.1 运 输车 辆、装 载 机、洒 水车、小型 压实机 具、铣 刨机等，数 量应与 拌和机、摊铺 机、压路机相匹配。5.3.4.2 施工 模板、钢 丝、钢钎、导 梁等 施工 辅助 设备配 置应 与拌 和 机、摊 铺 机、压路 机相 匹配。6 混合料 组成 设计 6.1 一般规 定 6.1.1 配合比 设计 时宜 选用 垂直 振动试 验方 法,采用 的垂 直振动击 实仪 应符 合 JTG E51 中 T0842 的规定。6.1.2 水泥稳 定碎 石混 合料 应采 用骨架 密实 结构。DB41/T 14192017 4 6.2 混合料 级配 6.2.1 应取符合 质 量技 术要 求的 碎石，按颗 粒组 成进 行计 算，确 定各 种碎 石的 组成 比例和 合成 级配。6.2.2 基层级 配应 符合 表1 的规 定。表1 骨架密 实水 泥稳 定碎 石基 层级配 范围 筛孔尺寸（mm）通过下列方孔筛的质量百分率（%）31.5 26.5 19 9.5 4.75 2.36 0.6 0.075 施工控制级配范围 100 90100 7785 4658 2535 2028 8 15 2 5 6.3 水泥剂 量 6.3.1 混合料 组成 设计 应控制水 泥剂量。6.3.2 当基层 设计 强度 为4.0 MPa 5.0 MPa 时，水 泥剂 量宜 不大 于 4.5%。6.4 垂直振动成 型试 验 6.4.1 取工地 使用 符合 要求 的水 泥和合成级 配碎 石，应按不同水 泥剂 量(按设 计要 求，分别 选取 35个剂量),用 垂直 振动 击实 仪 分别 确定 各 水泥 剂量 下 混合料 的最 佳含 水量 和最 大干密 度。6.4.2 应以不 同水 泥剂 量，分别 根据垂直振 动击 实仪 确定 的最佳 含水 量和 最大 干密 度，拌 制水 泥稳 定碎石混 合料，制备规 定数 量试件，在 标准 条件 下养 生 6 d，浸 水 24 h 后取 出，分别 测定 不同 水泥 剂量下试件 的7 d 无 侧限 抗压 强度。6.4.3 水泥稳 定碎 石7 d 无 侧限 抗压强 度代 表值 应不小于 设计值。6.4.4 根据拌 和质量、试件 抗压 强度及 水泥 剂量 选取 符合 强度要 求的 最佳 配合 比作为水泥 稳定 碎石 的生产配 合比，经 监理 审后 批进行 试验 路段 铺筑。6.5 混合料 组成 设计 要点 6.5.1 试件数 量宜 为9 个，变异 系数不 大于 10%。6.5.2 混合料 组成 设计 应做 到三 个限制：a)在满足 设计 强度 的基 础上 应限制水 泥用 量；b)在合成 级配 满足 要求 的同时 应 限制 混合 料中 小于0.075 mm 颗粒 含量 不大 于5%；c)在满足 施工（主 要是 碾压）要 求的 前提 下，应 根 据施工 天气 限制 含水 量。6.5.3 在规定 的水 泥剂 量范 围内,强度如 达不 到设 计要 求,应 采取调 整级 配或 更换 料源 等措施,不 宜单纯采用 提高 水泥 剂量 的方 式。7 施工 7.1 一般规 定 7.1.1 水泥稳 定碎 石基层不 得在 冰 冻期 内 施工。7.1.2 每一层 基层 施工 前，下承 层应满足相 应的 质量 指标，并清除下 一结 构层 表面 的浮土、积 水等，在底基 层和 下基 层作业面 表面 上 洒水 泥浆。7.1.3 正常路 段的 基层 每天 应连 续施工，尽 量减 少施 工接 缝；桥头、弯道 施工 时摊 铺机无 法到 达的 部位应及时进 行人 工摊 铺。DB41/T 14192017 5 7.1.4 在雨季 施工 时，应采 取措 施保护 集料。特 别是 细集 料，应 覆盖 或者 搭棚，防 止雨淋，避 免上 料时剂量 失准。7.2 施工准 备 7.2.1 施工前 应对 原材 料质 量和 施工设 备进行全 面检 测。7.2.2 施工前 应先 进行 混合 料配 合比设 计，设 计内 容应 包括混合 料 级配 选择、原材料选择、水泥 剂量、设计强 度、最佳 含水 量及 最大干 密度 等，设计 步骤 应包括 目标 配合 比设 计、生产配 合比 设计、生产配合比验证 三个 阶段。7.2.3 施工前 应编 制施 工组 织设 计。7.2.4 正式施 工前 应做 试验 段，确定机 械施 工参 数、施工 工艺、碾压 遍数、生产配 合比、水泥 剂量 和最佳含水量 等。7.3 混合料 拌和 7.3.1 振动拌和机 的振动强 度 宜 不小 于 2 g。7.3.2 每天施 工前 应检 查振 动轴 工况是 否良 好，对拌和机 的振动 效果 验证 和振 动装 置保养 每个 月不 应少于一 次。7.3.3 在拌和 站宜 配备 振动 轴、振动轴 承、减振 器等 易损 件。7.3.4 拌和机 应性 能稳 定，并与 摊铺机 生产 能力 相匹 配。7.3.5 每天开 始拌 和的 前几 盘混合料 应 作筛 分试 验，如有 问题及 时调 整。7.3.6 每天开 始搅 拌前，应 检 测 场内各 档集 料的 含水 量以 确定加 水量。7.3.7 每天开 始搅 拌之 后，应按 规定取 混合 料试 样检 查级 配和水 泥剂 量。7.3.8 全天拌 和料 应按 摊铺 面积 和JTG/T F202015 规定 的检测 频率 进行 抽检。7.4 混合料 运输 7.4.1 运输车 辆在 每天 开工 前，应检验 其完 好情 况，装料 前应将 车厢 清洗 干净。运 输车辆 数量 应满 足拌和出 料与 摊铺 需要。7.4.2 已装到 运输 车上 的混 合料 应覆盖。7.4.3 应及时 将拌 成的 混合 料运 送到铺 筑现 场，为摊 铺和 碾压预 留的 施工 时间 应不 小于2 h。7.5 混合料 摊铺 7.5.1 分层摊铺 7.5.1.1 单机 全幅 摊铺时应调整 好摊 铺宽 度和 厚度。7.5.1.2 双机联铺 控制 要点如下：a）两台 梯队 作业的 摊铺机 前后宜 相距 5 m10 m，应保证 其速度、摊 铺厚度、松铺 系数、路拱 坡度、摊 铺平 整度 等一 致；b）两幅之 间应 有 5 cm10 cm 左右 宽度 的搭 接，并 错开车 道轮 迹带；c）摊铺 时应 开启夯 实装置，保证 两台摊 铺机 夯锤的 振动频 率和振 捣力 一致，摊铺初 始压实 度宜 为80%左右；d)两机摊 铺接 缝应 平整；e)松铺系 数宜 采用 标高 和厚度的双重 控制 方案，摊 铺时 应 由专 人控 制松 铺 厚度。7.5.2 全厚摊铺 DB41/T 14192017 6 全厚摊 铺应 控制 好 摊铺厚 度，并 设 专人检 查离 析状 况。7.6 混合料 碾压 7.6.1 分层碾压 7.6.1.1 初压 时，单钢 轮 振动压 路机 宜静压、弱振 各 1 遍。7.6.1.2 复压 时，26 t 单钢轮 振动 压路 机强振宜 不少 于 4 遍。7.6.1.3 终压 时，宜用胶轮压路 机收 面 1 2 遍。如 复压后 表面 无缺 陷可 取消 终压。7.6.1.4 对于 两台 摊铺 机 的接缝 位置、摊 铺机 中间 位置、两边 等薄 弱部 位，应适当 增加 碾 压12 遍。7.6.2 全厚碾压 7.6.2.1 初压 时，26 t 单钢轮 振动 压路 机静 压、弱振 各1 遍。7.6.2.2 复压 时宜 先用37 t 以上的 轮胎 式压 路机 稳压一 遍，然后 使用 两台 36 t 以上 的 单钢轮 振动 压路机压实。复压 时，36 t 以上的 单钢 轮振 动压 路机 强振宜 不少 于 4 遍。7.6.2.3 终压 时，宜用胶轮压路 机收 面 1 2 遍。如 复压后 表面 无缺 陷可 取消 终压。7.6.2.4 对于 基层 两侧 边缘 薄弱 部位，应 适当 增加 碾压1 2 遍。7.7 接缝处 理 7.7.1 水泥稳 定碎 石混 合料 摊铺 时，应 连续 作业，如 因故 中断时 间超 过2 h，应设 横缝。7.7.2 横缝处 应采 用水 泥浆 进行 处理，保证 接缝 处的 整体 性。7.7.3 横缝应 与路 面车 道中 心线 垂直设 置，接缝 断面 应为 竖向平 面。其设 置方 法为：a)用 3 m 直尺 纵向 放在 接 缝处，定出 接缝 位置，沿 横向断 面垂 直挖 除线外 部分 的混合料，清 理干净并用 水泥 浆处 理后，摊 铺机从 接缝 处起 步摊 铺；b)碾压 时压 路机宜 先沿 接 缝横向 碾压，由已 完成施 工的压 实层上 逐渐 向新摊 铺层过渡，碾 压完 毕再纵向 正常 碾压；c)碾压完 毕，应检 查 接缝处纵向 平整 度。8 养生及 交通 管制 8.1 每一段 碾压 完成 后应 立即 进行质 量检 查，并开 始养 生。8.2 养生应按下 列规 定执 行：a)覆盖 养生 时 应先 将透 水 无纺土 工布或一布 一膜 土 工布湿 润，然 后人 工覆盖 在碾压 完成的 基层 顶面；b)覆盖 后应 及时洒 水，如使用 透水无纺 土工 布 养生，宜用 洒水车 直接 在 透水 无纺土 工布上洒水；如使用 一布 一膜 土工 布 养生，应 先揭 开一 步一 膜 土工布 再 洒水；c)上基 层施 工结 束，可采 用透层 油代 替洒 水养 生。基层碾 压完 成后，应 立即 组织透 层油 的喷洒。8.3 宜制作 带有 把手 的立 方体 试块或其它 移动 方便 的物 体 固定 土工 布。8.4 洒水车 养生 时应 喷雾 式洒 水，严禁用 高压 喷水。每天洒水 次数 应视 气候 而定，在养 生期 内应 保持水泥稳 定碎 石基层始 终处 于湿润 状态。8.5 水泥稳 定碎 石基层 养生期 不应少 于 7 d。8.6 养生期 间，应设 置明 显的 标志牌，不得开 放交 通。9 施工质 量管 理及 检查 验收 DB41/T 14192017 7 9.1 质量管 理 9.1.1 水泥剂 量的 测定 宜每 小时 一次，应在 摊铺 机后取样，并 在30 min 内 送到 工地 试验室 进行 滴定 试验。9.1.2 水泥用 量应 每天 进行 总量 控制检 测。应记 录每 天的 实际水 泥用 量、碎石 用量 和实际 工程 量，对比计算 水泥 剂量，并 保持 一致。9.1.3 水泥稳 定碎 石基 层质量应 满足规 范及 设计 文件 要求。宜对基层 裂缝 的检 查，统计 裂缝的 位置、长度和 数量，并 进行 处理。9.2 检查验收 质量验 收应 按照 JTG F80/1 的规 定执 行。_
