运动场金属围网通用技术要求DB13／T 2587-2017.pdf

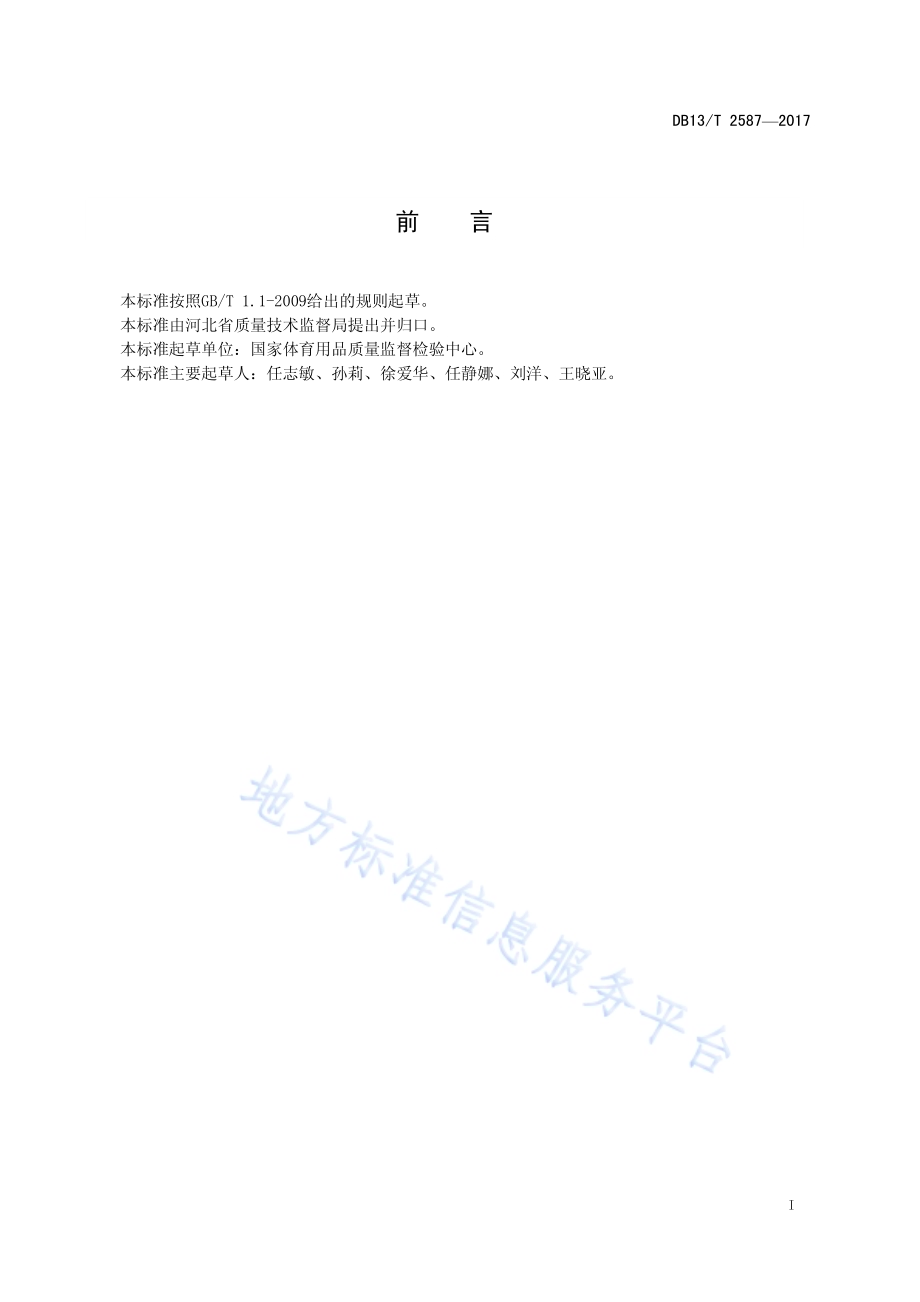

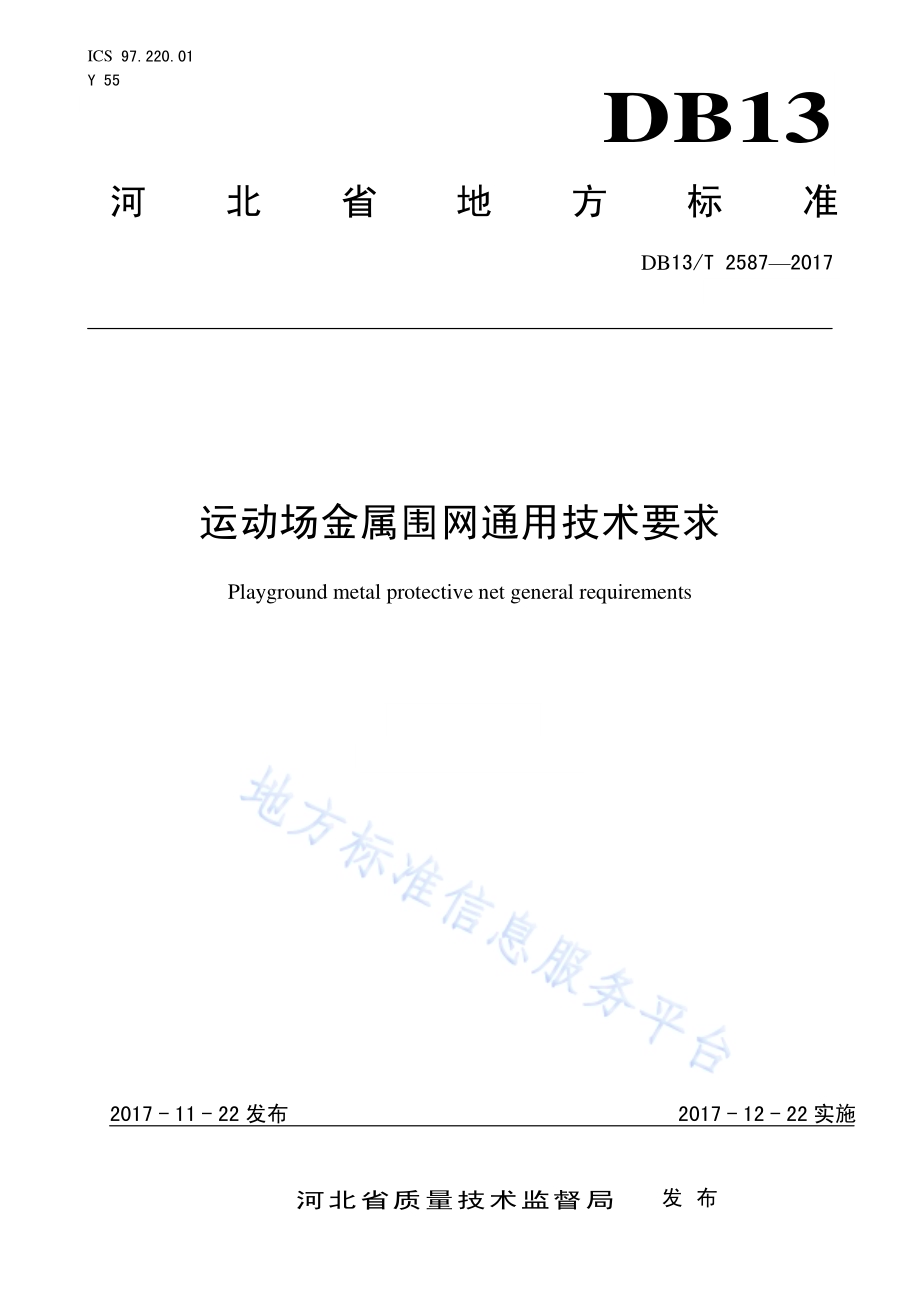

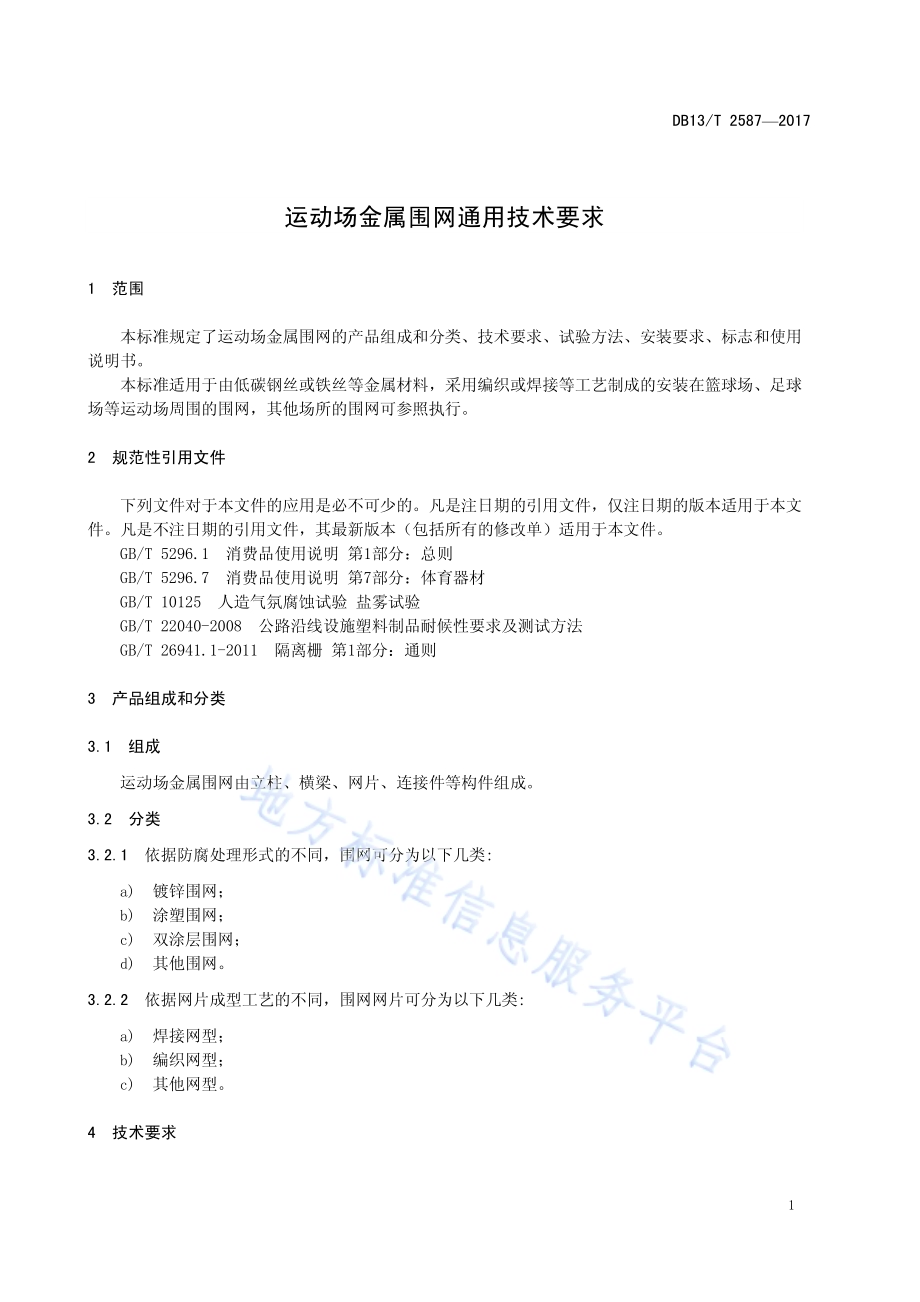

ICS 97.220.01 Y 55 DB13 河北省地方标准 DB13/T 2587 2017 运动场金 属围网通 用技术要 求 Playground metal protective net general requirements 2017-11-22 发布 2017-12-22 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2587 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由 河 北省 质量 技术 监督局 提出 并归 口。本标准 起草 单位：国 家体 育用品 质量 监督 检验 中心。本标准 主要 起草 人：任志 敏、孙 莉、徐爱 华、任静 娜、刘 洋、王晓 亚。DB13/T 2587 2017 1 运动场金 属围网 通用技术 要求 1 范围 本标准 规定 了 运 动场 金属 围网 的 产品 组成 和 分 类、技术 要 求、试验 方法、安 装要求、标 志和 使 用说明书。本标准 适用 于 由 低碳 钢丝 或铁丝 等金 属材 料，采用 编织 或 焊接 等工 艺制 成的 安装在 篮球 场、足 球场等运 动场 周围 的围 网，其他场 所的 围网 可参 照执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 5296.1 消费 品使 用 说明 第1部 分：总则 GB/T 5296.7 消费 品使 用 说明 第7部 分：体育 器 材 GB/T 10125 人 造气 氛腐 蚀试验 盐 雾试 验 GB/T 22040-2008 公路 沿 线设施 塑料 制品 耐候 性要 求及测 试方 法 GB/T 26941.1-2011 隔离栅 第1 部分：通 则 3 产品组 成和 分类 3.1 组成 运动场 金属 围网 由立 柱、横梁、网片、连 接件 等构 件组成。3.2 分类 3.2.1 依据 防 腐处 理形 式的 不同，围网 可分 为以 下几 类:a)镀锌围 网；b)涂塑围 网；c)双涂层 围网；d)其他围 网。3.2.2 依据网 片成 型工 艺的 不同，围网 网片 可分 为以 下几 类:a)焊接网 型；b)编织网 型；c)其他网 型。4 技术要 求 DB13/T 2587 2017 2 4.1 外观质 量 4.1.1 网面 整张网 面 应 平整，无 断丝，网孔 无明 显歪 斜。4.1.2 构件镀 锌层 镀锌层 表面 应均 匀完 整、颜色一 致、表面 光滑，不 应有流挂、滴瘤 或多 余结 块，镀 件表 面应 无 漏镀和漏 铁等 缺陷。4.1.3 构件涂塑 层 涂塑层 表面 应均 匀完 整、颜色一 致、表 面光 滑，无 肉眼可 分辨 的小 孔、孔 隙、裂 缝、脱皮 等缺 陷。4.2 构件 防 腐性 所有不 具有 防腐 性能 的金 属构件 均应 采取 表面 防腐 蚀处理，应 采用 镀锌、涂 塑以及 双涂 层等 防 腐处理方 法。使用 连续 热镀 锌钢板 和钢 带成 型的 立柱，应在 焊缝 处进 行补 锌或 整体表 面电 泳等 防腐 形 式处理。4.3 性能要 求 4.3.1 网丝力 学性 能 按5.3 进行 检验，围 网的 网 丝拉断 力应 不低 于2000 N。4.3.2 表面涂 层 耐 温度 交变 性能 按5.4 进行 检验 后，涂层 外 观应无 明显 的斑 点、起 泡、裂 纹、剥落、锈点 等缺 陷。该条 款仅 适用 于涂塑围 网。4.3.3 表面涂 层 耐 盐雾 腐蚀 性能 按5.5 进行 检验 后，涂层 不 应出现 腐蚀 现象。4.3.4 表面涂 层 耐 老化 性能 按5.6 进行 检验 后，涂塑 层 不应产 生裂 纹、破损 等损 坏现象。该 条款 仅适 用于 涂塑围 网。4.3.5 抗冲击 性能 按5.7 进行 检验 后，在围 网 框架（由 立柱、横 梁、网 片等组 成的 单元）范围 内，围 网及 连接 件不应出现断 丝、脱落 和破损 等 现象。4.4 结构要 求 4.4.1 围网框 架底 部与 运动 地面 之间的 间隙 应小 于 55 mm，按 5.8.2 的规定 检 验。4.4.2 在2000 mm 高度 范围 内的 围网构 件表 面应 光滑，平 整，无 锐边 或锐 角和 毛刺。4.4.3 围网的 网孔 孔径 应不 大 于55 mm，按5.8.3 的 规定 检 验。4.4.4 网孔或 缝隙 不应 存在 对手 指的卡 夹，按 5.8.4 的 规定 检验，A 型试 棒 的MIN 部 分不应 通过；或A 型试 棒的MID 部应 通过，MAX 部不 应通 过。DB13/T 2587 2017 3 4.4.5 围网各 部位 的螺 钉、螺母 等紧固 件应 紧固 可靠 且防 锈和防 止松 脱。使用 者易 接触区 域应 永久 覆盖住突 出的 螺栓、螺 纹。4.5 稳定性 要求 按5.9 检测 后，围 网框 架不 应有任 何方 向的 倾斜 或明 显永久 性变 形现 象，变形 量应不 大 于 立柱 高 度的1/100。5 试验方 法 5.1 实验室 环境 条件 环境温 度：235，相 对湿度：50%10%。5.2 外观质 量 在正常 光线 下，目测 直接 观察。5.3 网丝力 学性 能 从 样 品 的 任意 一 端截 取 长度 为400mm 600mm 的试 样，将 试 样 装夹 到 拉力 试 验机 上，以不 超 过250 mm/min 的拉 伸速 度，拉伸 至试样 断裂，读 取数 值，保留到 整数 位。5.4 表面涂 层 耐 温度 交变 性能 按GB/T 22040-2008 中6.2 规定的 方法 进行 检验，完成5个 周期 的试 验后，观 察 产品的 外观。样品 大小为300mm300mm，条 件受 限时可 用代 表产 品质 量特 性的小 样。5.5 表面涂 层 耐 盐雾 腐蚀 性能 镀锌层 围网 的耐 盐雾 腐蚀 试验按GB/T 10125 的 规定 进行检 验，试验 时间 为240 h。涂塑层 围网 的耐 盐雾 腐蚀 试验GB/T 26941.1-2011 中的5.4.2.9 的规 定进 行检 验。5.6 表面涂 层 耐 老化 性能 表面涂 层 耐 老化 性能 按GB/T 22040-2008 中 6.9 的 规定进 行人 工加 速老 化试 验。总 辐照 能量 不小于 3.5 106KJ/。5.7 抗冲击 性能 将 最 大 围 网 框 架 结 构 四 角 水 平 固 定 在 刚 性 支 撑 上，在 围 网 框 架 位 于 围 网 底 部2000mm 范围内选择最薄弱的冲击点，将50 kg 0.5 kg 的 试 验 重 锤（见 图1）悬 挂 其 冲 击 点 上 方350mm 处（见图2），围网中心点离地面间隙不低于200mm,反复冲击100次，试验过程中围网不应触及地面。DB13/T 2587 2017 4 说明：1 皮革边缘；2 8 个纺锤形的帆布片；3 皮革底部。图1 重锤 说明：1 重锤；2 试验架；3 围网框架；4 支撑点。图2 抗冲击 性能 示意 图 5.8 结构要 求 5.8.1 第4.4.2、4.4.5 条 款用 目 测进行 检验。5.8.2 围网框 架底 部与 运动 地面 之间的 间隙 检验。DB13/T 2587 2017 5 检验试 棒，见图3。该试 棒 使用时 均应 垂直 于开 口平 面并施 以一 个222N 5N的 力进行 检测。单位为毫米 图3 A 型试 棒 步骤：使用A型 试棒，其MAX 部不 能通 过，判定 合格，否则判 定不 合格。5.8.3 网孔孔 径检 验 检验试 棒，见图3。步骤：使用A型 试棒，其MAX 部不 能通 过，判定 合格，否则判 定不 合格。5.8.4 手指卡 夹检 验 检验试 棒，见图3。步骤一：使 用A 型试 棒，其MIN部 不能 通过，判 定为 合 格；否 则进 入步 骤二；步骤二：使 用A 型试 棒，其MID部 能通 过，且MAX 部不 能通过，判 定合 格，否则 判定不 合格。5.9 稳定性 要求 在立柱 的 二 分之 一高 度的 位置施 加1500 N 的水 平侧 向静载 荷力（试 验载 荷的 允许误 差为 5%），保持0.5 min，卸载 后目 测。测量 立柱 数量 应不 少于 总数的5%（不低 于3 根）。6 安装要 求 6.1 围网安 装应 确保 稳固、可 靠，不 应有 基础 部件 和支 撑部件 的松 动现 象。6.2 围网2000 mm 以 上的 部位 不应悬 挂、安装 广告 牌和 条幅等 产生 风压 的部 件。7 标志 和 使用 说明 书 7.1 围网的 安全 警示 应至 少包 括如下 内容：应有禁 止攀 爬的 警示；学龄前 儿童 应有 成年 人陪 护。7.2 应符 合GB/T 5296.1 和 GB/T 5296.7 中的 相关 规定。_
