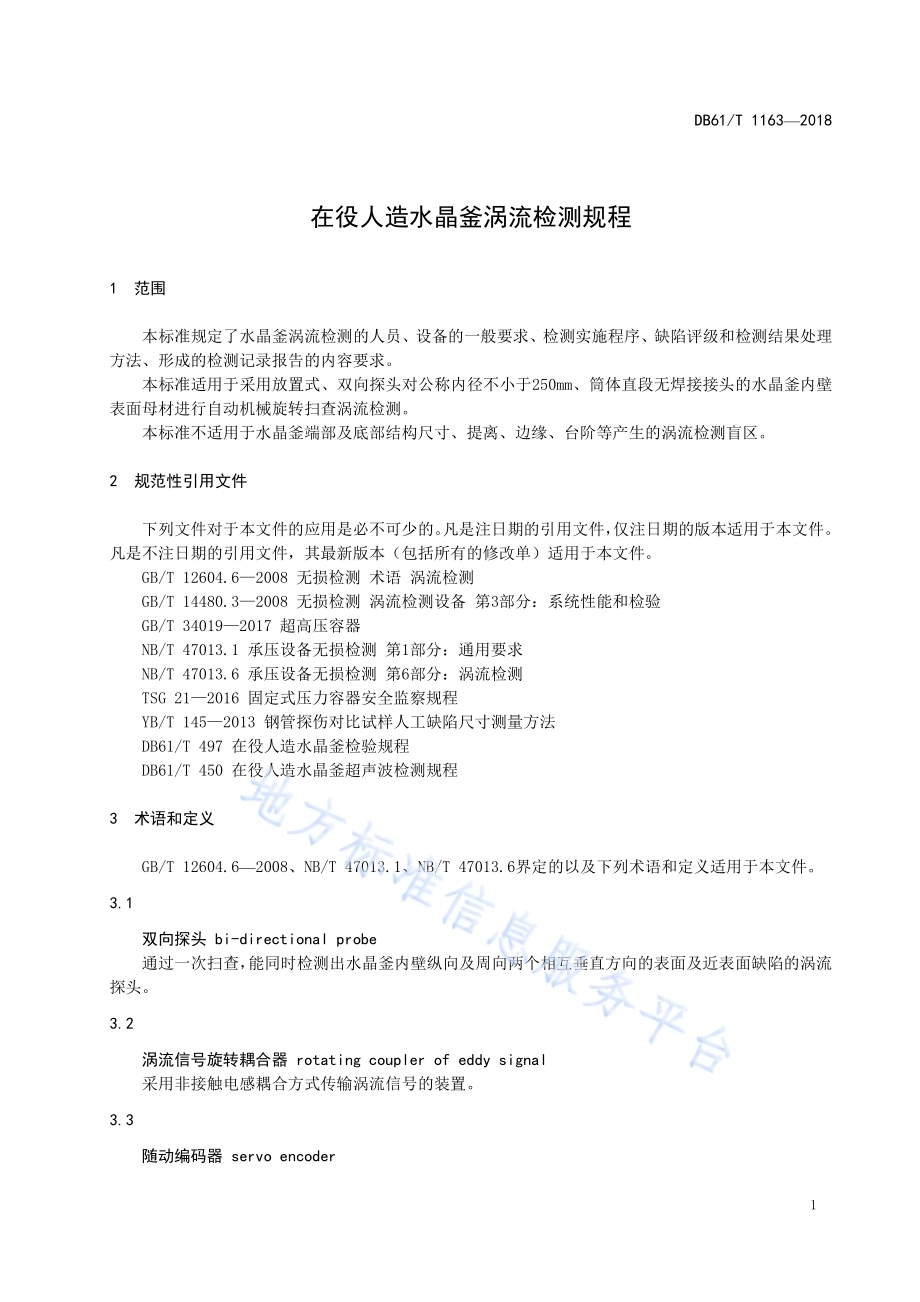

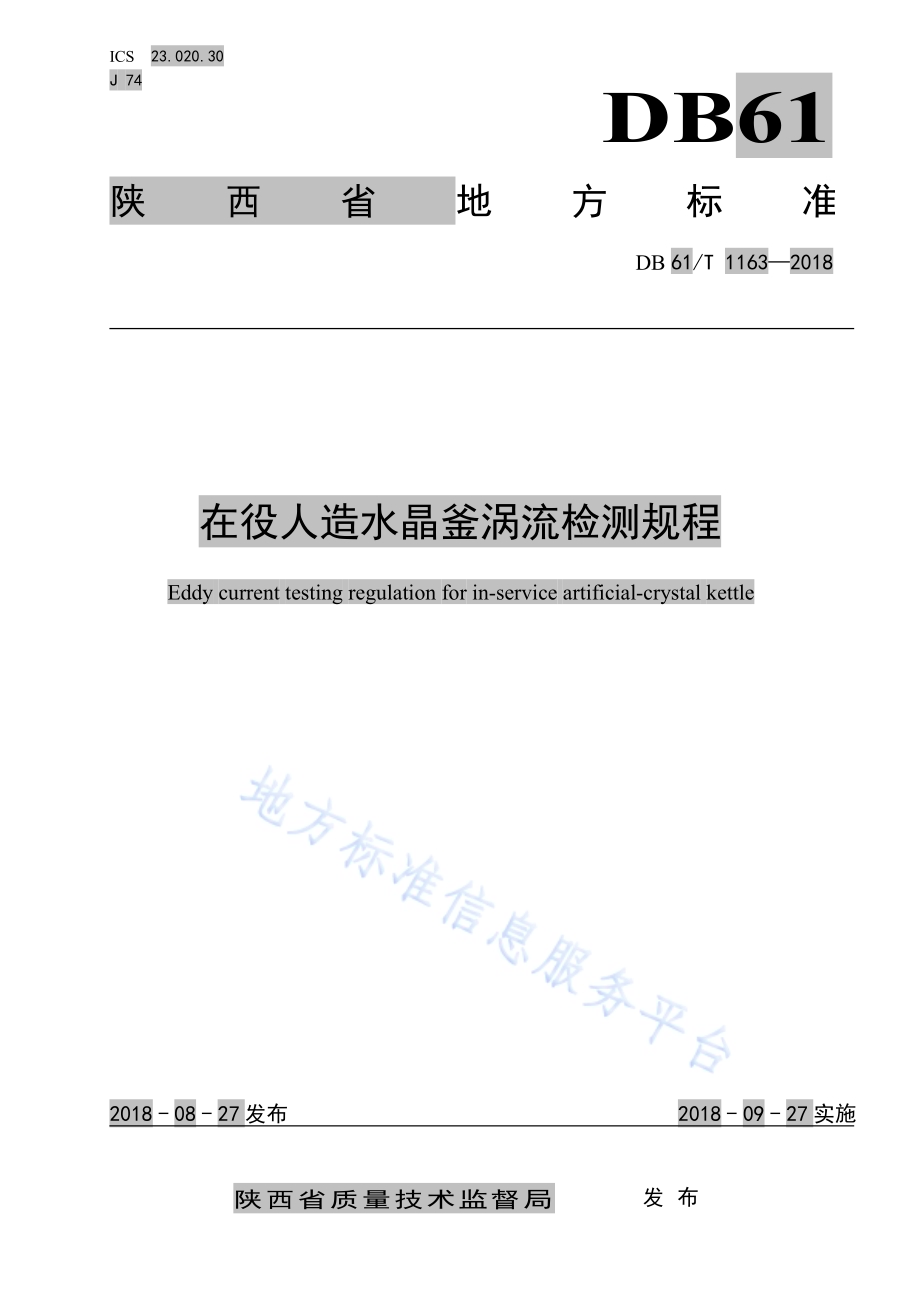

I C S 2 3.0 2 0.3 0J 7 4DB61陕 西 省 地 方 标 准D B 6 1/T 1 1 6 3 2 0 1 8在 役 人 造 水 晶 釜 涡 流 检 测 规 程E d d y c u r r e n t t e s t i n g r e g u l a t i o n f o r i n-s e r v i c e a r t i f i c i a l-c r y s t a l k e t t l e2 0 1 8-0 8-2 7 发 布 2 0 1 8-0 9-2 7 实 施陕 西 省 质 量 技 术 监 督 局发 布D B 6 1/T 1 1 6 3 2 0 1 8I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 一 般 要 求.25 检 测 程 序.36 缺 陷 评 定 及 检 测 结 果 处 理.47 检 测 记 录 和 报 告.5附 录 A（资 料 性 附 录）内 径 2 5 0 m m 对 比 试 管 及 人 工 缺 陷 示 意 图.6D B 6 1/T 1 1 6 3 2 0 1 8I I前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 陕 西 省 特 种 设 备 检 验 检 测 研 究 院 提 出。本 标 准 由 陕 西 省 质 量 技 术 监 督 局 归 口。本 标 准 起 草 单 位：陕 西 省 特 种 设 备 检 验 检 测 研 究 院。本 标 准 主 要 起 草 人：高 少 锋、王 勇、夏 锋 社、王 泉 生、温 芝 香。本 标 准 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 省 特 种 设 备 检 验 检 测 研 究 院电 话：0 2 9-8 2 2 2 4 7 6 0地 址：西 安 市 碑 林 区 咸 宁 西 路 3 0 号 质 检 大 厦 1 2 层邮 编：7 1 0 0 4 8D B 6 1/T 1 1 6 3 2 0 1 81在 役 人 造 水 晶 釜 涡 流 检 测 规 程1 范 围本 标 准 规 定 了 水 晶 釜 涡 流 检 测 的 人 员、设 备 的 一 般 要 求、检 测 实 施 程 序、缺 陷 评 级 和 检 测 结 果 处 理方 法、形 成 的 检 测 记 录 报 告 的 内 容 要 求。本 标 准 适 用 于 采 用 放 置 式、双 向 探 头 对 公 称 内 径 不 小 于 2 5 0 m m、筒 体 直 段 无 焊 接 接 头 的 水 晶 釜 内 壁表 面 母 材 进 行 自 动 机 械 旋 转 扫 查 涡 流 检 测。本 标 准 不 适 用 于 水 晶 釜 端 部 及 底 部 结 构 尺 寸、提 离、边 缘、台 阶 等 产 生 的 涡 流 检 测 盲 区。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 1 2 6 0 4.6 2 0 0 8 无 损 检 测 术 语 涡 流 检 测G B/T 1 4 4 8 0.3 2 0 0 8 无 损 检 测 涡 流 检 测 设 备 第 3 部 分：系 统 性 能 和 检 验G B/T 3 4 0 1 9 2 0 1 7 超 高 压 容 器N B/T 4 7 0 1 3.1 承 压 设 备 无 损 检 测 第 1 部 分：通 用 要 求N B/T 4 7 0 1 3.6 承 压 设 备 无 损 检 测 第 6 部 分：涡 流 检 测T S G 2 1 2 0 1 6 固 定 式 压 力 容 器 安 全 监 察 规 程Y B/T 1 4 5 2 0 1 3 钢 管 探 伤 对 比 试 样 人 工 缺 陷 尺 寸 测 量 方 法D B 6 1/T 4 9 7 在 役 人 造 水 晶 釜 检 验 规 程D B 6 1/T 4 5 0 在 役 人 造 水 晶 釜 超 声 波 检 测 规 程3 术 语 和 定 义G B/T 1 2 6 0 4.6 2 0 0 8、N B/T 4 7 0 1 3.1、N B/T 4 7 0 1 3.6 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1双 向 探 头 b i-d i r e c t i o n a l p r o b e通 过 一 次 扫 查，能 同 时 检 测 出 水 晶 釜 内 壁 纵 向 及 周 向 两 个 相 互 垂 直 方 向 的 表 面 及 近 表 面 缺 陷 的 涡 流探 头。3.2涡 流 信 号 旋 转 耦 合 器 r o t a t i n g c o u p l e r o f e d d y s i g n a l采 用 非 接 触 电 感 耦 合 方 式 传 输 涡 流 信 号 的 装 置。3.3随 动 编 码 器 s e r v o e n c o d e rD B 6 1/T 1 1 6 3 2 0 1 82自 动 同 步 采 集、记 录 并 实 时 传 输 探 头 周 向 旋 转 扫 查 位 置 编 码 和 轴 向 爬 行 位 置 的 编 码 装 置。3.4端 部 盲 区 f r o n t d e a d z o n e因 边 缘 效 应 和 几 何 结 构 原 因 导 致 的 水 晶 釜 端 部 无 法 实 施 有 效 涡 流 检 测 的 区 域。3.5底 部 盲 区 b o t t o m d e a d z o n e因 几 何 结 构 及 未 能 彻 底 清 理 的 残 余 水 晶（膜）等 原 因 导 致 的 水 晶 釜 底 部 无 法 实 施 有 效 涡 流 检 测 的 区域。4 一 般 要 求4.1 检 测 人 员从 事 水 晶 釜 涡 流 检 测 的 人 员 应 满 足 N B/T 4 7 0 1 3.1 的 有 关 规 定，且 具 备 一 定 的 电 磁 及 水 晶 釜 检 验 相 关的 专 业 知 识。4.2 检 测 系 统4.2.1 水 晶 釜 内 壁 涡 流 检 测 系 统 一 般 包 括 双 向 探 头、周 向 旋 转 扫 查 器、轴 向 爬 行 器、涡 流 信 号 旋 转 耦合 器、随 动 编 码 器、涡 流 检 测 仪、对 比 试 管 及 导 向 管、电 缆 等 辅 助 装 置。涡 流 检 测 仪 应 具 备 激 励、放 大、信 号 处 理、信 号 显 示、声 光 报 警、信 号 记 录、储 存、回 放 和 输 出 功 能。检 波 单 元 应 具 备 相 敏 检 波 功 能；显 示 单 元 应 能 同 步 实 时 显 示 探 头 周 向 和 轴 向 相 对 位 置（角 度）。检 测 仪 的 检 测 通 道 数 应 能 满 足 检 测 效 率和 扫 查 稳 定 性，一 般 应 至 少 具 备 2 个 放 置 式 探 头 扫 查 通 道。4.2.2 双 向 探 头 应 能 同 时 检 测 和 区 分 纵 向 及 周 向 两 个 取 向 的 缺 陷，且 缺 陷 之 间 信 号 相 互 无 干 扰。在 水晶 釜 内 壁 水 晶 膜 厚 度 变 化 不 大 于 1 m m 时，应 能 有 效 地 区 分 缺 陷 信 号 与 提 离 效 应 产 生 的 干 扰 信 号。4.2.3 单 个 探 头 直 径 一 般 应 不 大 于 1 5 m m；否 则 应 进 行 信 噪 比 测 试。4.2.4 旋 转 扫 查 器 应 能 保 证 探 头 在 旋 转 扫 查 过 程 中 与 扫 查 面 保 持 稳 定 贴 合，应 能 防 止 提 离 效 应 对 检 测产 生 干 扰。探 头 扫 查 过 程 中 径 向 偏 移 应 不 大 于 2 m m；旋 转 扫 查 器 与 耦 合 器 整 体 在 旋 转 扫 查 方 向 的 周 向 定位 误 差 均 应 不 大 于 3 且 沿 内 壁 弧 长 不 大 于 5 m m。旋 转 扫 查 速 度 应 连 续 可 调。4.2.5 对 比 试 管 用 于 检 测 系 统 性 能 校 准 及 检 测 结 果 评 定。对 比 试 管 的 规 格、材 质 应 与 水 晶 釜 相 同 或 相近。对 比 试 管 应 在 轴 向 不 同 位 置 周 向 间 隔 1 2 0 分 别 加 工 一 组 纵 向 和 周 向 人 工 缺 陷，缺 陷 宽 度 均 为0.5 m m，长 度 均 为 1 0 m m，深 度 分 别 为 1 m m、2 m m、3 m m。4.2.6 对 比 试 管 上 的 人 工 缺 陷 尺 寸 应 每 年 至 少 核 查 1 次，核 查 测 量 方 式 可 参 照 Y B/T 1 4 5 2 0 1 3 复 型 法进 行。4.2.7 导 向 管 用 于 引 导 检 测 系 统 进 入 水 晶 釜 内 部、提 高 扫 查 器 运 行 的 稳 定 性 和 减 少 端 部 检 测 盲 区。导向 管 外 表 面 加 工 出 锥 型 端 面，端 面 内 壁 尺 寸 与 水 晶 釜 入 口 尺 寸 相 吻 合，安 装 后 与 水 晶 釜 内 壁 加 工 端 面 平整 对 接。4.2.8 对 比 试 管 与 导 向 管 宜 采 用 一 体 加 工 的 方 式 制 作。适 用 于 内 径 2 5 0 m m 水 晶 釜 涡 流 检 测 的 对 比 试 管及 导 向 管 可 参 考 附 录 A 制 作。其 他 规 格 的 对 比 试 管 及 导 向 管 可 根 据 检 测 需 要 参 照 制 作。4.2.9 涡 流 检 测 设 备 性 能 应 符 合 N B/T 4 7 0 1 3.6 第 1 0.3.1 条 相 关 要 求。检 测 设 备 的 定 期 检 查 可 参 考 G B/T1 4 4 8 0.3 2 0 0 8 的 要 求 执 行。D B 6 1/T 1 1 6 3 2 0 1 834.2.1 0 检 测 系 统 对 试 管 上 纵 向 及 周 向 最 小 尺 寸（深 度 1 m m）人 工 缺 陷 的 响 应 信 号 幅 值 信 噪 比 均 应 不 小于 1 0：1；对 不 同 尺 寸 人 工 缺 陷 的 响 应 幅 值 应 能 明 显 区 分，并 有 一 定 的 线 性 关 系。4.2.1 1 检 测 系 统 对 试 管 上 不 同 取 向 的 人 工 缺 陷 响 应 信 号 阻 抗 相 位 差 应 不 小 于 9 0。5 检 测 程 序5.1 检 测 流 程水 晶 釜 涡 流 检 测 一 般 流 程 见 图 1。图 1 水 晶 釜 涡 流 检 测 流 程 图5.2 检 测 准 备5.2.1 检 测 表 面 准 备5.2.1.1 检 测 开 始 前 应 对 水 晶 釜 内 壁 进 行 清 洗，清 洗 后 应 确 保 内 壁 残 余 水 晶 膜 厚 度 不 大 于 1 m m。5.2.1.2 对 不 能 满 足 上 述 要 求 的 部 位，应 采 取 在 对 比 试 管 上 粘 贴 相 应 厚 度 的 模 拟 涂 层 等 方 式 进 行 灵 敏度 校 准，校 准 结 果 应 能 满 足 本 标 准 中 4.2 条 的 要 求。5.2.1.3 对 水 晶 膜 自 身 厚 度 变 化 引 起 的 提 离 信 号 视 为 噪 声 信 号，应 保 证 整 个 检 测 过 程 中 提 离 信 号 引 起的 信 噪 比 下 降 不 超 出 本 标 准 中 4.2 条 的 要 求。5.2.2 工 件 固 定检 测 过 程 中，水 晶 釜 应 水 平 稳 定 放 置，检 测 环 境 应 能 保 证 整 个 扫 查 过 程 中 水 晶 釜 不 发 生 轴 向 位 移 和周 向 转 动。必 要 时，应 设 置 辅 助 固 定 装 置 或 拆 除 水 晶 釜 端 部 卡 箍 等 影 响 检 测 的 部 件。5.2.3 仪 器 调 试仪 器 调 试 工 件 固 定 表 面 准 备扫 查 参 数 设 置 盲 区 确 定实 施 扫 查缺 陷 评 定 处 理 盲 区 处 理形 成 记 录 报 告D B 6 1/T 1 1 6 3 2 0 1 845.2.3.1 每 次 检 测 开 始 前、结 束 后 及 对 检 测 结 果 有 怀 疑 时 应 用 对 比 试 管 上 的 人 工 缺 陷 对 仪 器 性 能 进 行调 试，其 灵 敏 度、人 工 缺 陷 深 度 响 应 线 性 和 人 工 缺 陷 取 向 相 位 分 辨 力 应 符 合 本 标 准 中 4.2 条 的 要 求。5.2.3.2 周 向 定 位 调 试：将 扫 查 器 置 于 对 比 试 管 纵 向 人 工 缺 陷 截 面，轴 向 速 度 调 零，周 向 扫 查 速 度 从零 逐 渐 增 加 至 本 次 扫 查 最 大 速 度 的 1.5 倍，使 单 个 探 头 对 每 个 人 工 缺 陷 至 少 扫 查 3 次，每 次 信 号 显 示 周向 定 位 误 差（距 离 或 角 度）及 各 缺 陷 之 间 差 值 应 符 合 本 标 准 中 4.2 条 的 相 关 要 求。5.2.3.3 轴 向 定 位 调 试：将 扫 查 器 置 于 对 比 试 管 周 向 人 工 缺 陷 截 面 前 侧 不 小 于 5 0 0 m m，在 试 管 内 壁 标记 轴 向 位 置，周 向 扫 查 速 度 设 置 为 本 次 扫 查 最 大 速 度，轴 向 推 进 速 度 调 整 至 单 个 探 头 恰 好 两 次 检 出 同 一周 向 人 工 缺 陷 时 的 最 大 值【探 头 直 径/(缺 陷 长 度/周 向 扫 查 线 速 度)】,将 同 一 人 工 缺 陷 两 次 信 号 显 示 的轴 向 中 心 标 记 为 所 检 测 缺 陷 轴 向 定 位，定 位 误 差 应 符 合 本 标 准 中 4.2 条 的 相 关 要 求。5.3 扫 查 参 数 设 置5.3.1 扫 查 参 数 至 少 包 括 检 测 频 率、有 效 检 测 面 积（或 探 头 尺 寸）、轴 向 扫 查 速 度、周 向 扫 查 速 度、扫 查 螺 距、端 部 盲 区 范 围、底 部 盲 区 范 围。5.3.2 将 导 向 管 与 水 晶 釜 端 部 连 接 固 定，进 行 试 扫 查，调 试 扫 查 器 和 爬 行 器 能 无 阻 碍 的 移 动 并 连 续 改变 推/拉 方 向、旋 转 扫 查 速 度 和 轴 向 爬 行 速 度。调 整 周 向 旋 转 扫 查 速 度、爬 行 器 轴 向 推 进 速 度 及 扫 查 螺距。单 通 道 扫 查 螺 距 应 不 大 于 0.8 倍 有 效 检 测 直 径，双 通 道 扫 查 螺 距 应 不 大 于 1.6 倍 有 效 检 测 直 径。探头 的 轴 向 及 周 向 最 大 扫 查 线 速 度 都 应 使 对 比 试 管 上 1 m m 人 工 缺 陷 信 号 幅 度 不 低 于 基 准 灵 敏 度 的 9 0%。5.3.3 确 定 检 测 频 率：扫 查 对 比 试 管 无 缺 陷 位 置 的 噪 声 信 号，调 整 检 测 频 率，将 人 工 缺 陷 与 噪 声 信 号相 位 差 最 大 时 的 频 率 作 为 检 测 频 率。5.3.4 检 测 灵 敏 度 设 定：以 本 标 准 中 5.3.3 条 确 定 的 检 测 频 率 扫 查 1 m m 人 工 缺 陷，以 其 阻 抗 信 号 幅 值达 到 示 波 器 满 屏 波 幅 的 6 0%作 为 基 准 灵 敏 度。5.3.5 不 宜 在 一 次 扫 查 过 程 中 改 变 扫 查 参 数。任 一 方 向 的 扫 查 线 速 度 变 化 超 过 原 规 定 值 1 0%时，应 重新 进 行 一 次 完 整 检 测。5.3.6 记 录 扫 查 至 水 晶 釜 端 部 与 试 管 连 接 位 置 的 边 缘 效 应 产 生 极 大 幅 值 信 号 时 探 头 扫 查 截 面 对 应 的 轴向 位 置，将 此 位 置 标 定 为 轴 向 扫 查 零 点，釜 口 端 面 与 该 位 置 之 间 的 部 分 为 涡 流 检 测 的 端 部 盲 区。5.3.7 扫 探 头 中 心 至 旋 转 扫 查 器 前 端 缓 冲 器 的 轴 向 最 大 距 离 为 查 器 固 有 盲 区。爬 行 器 推 进 至 不 再 前 进时，用 信 号 电 缆 上 标 记 移 植 的 方 式 在 釜 体 外 壁 相 应 位 置 做 出 标 记，该 标 记 处 与 釜 底 外 缘 间 距 与 固 有 盲 区之 和 为 涡 流 检 测 的 底 部 盲 区。5.4 实 施 扫 查5.4.1 周 向 旋 转 扫 查 宜 以 釜 体 前 端 面 底 部 为 扫 查 零（0/3 6 0）点。如 因 釜 体 端 部 卡 箍 未 拆 除 或 其 他原 因 而 无 法 直 接 在 釜 体 上 标 记，也 可 以 导 向 管 的 轴 向 人 工 缺 陷 位 置 平 移 标 定 釜 体 周 向 扫 查 零 点，此 时 应保 证 检 测 过 程 中 导 向 管 与 釜 体 无 周 向 或 径 向 相 对 位 移。5.4.2 根 据 检 测 目 的 设 置 仪 器 实 时 显 示、自 动 记 录 和 存 储 整 个 检 测 过 程 各 通 道 阻 抗 信 号、时 基 信 号、缺 陷 定 位 信 号 和 报 警 信 号，并 按 照 设 定 的 扫 查 参 数 实 施 扫 查。5.4.3 检 测 发 现 可 记 录 缺 陷，检 测 结 束 时 应 进 行 一 次 人 工 缺 陷 周 向、轴 向 定 位 复 核。如 超 出 本 标 准 中4.2 条 的 允 许 范 围，应 重 新 调 试 仪 器，并 对 缺 陷 重 新 定 位。6 缺 陷 评 定 及 检 测 结 果 处 理6.1 缺 陷 等 级 评 定D B 6 1/T 1 1 6 3 2 0 1 856.1.1 对 所 有 阻 抗 信 号 不 大 于 1 m m 相 应 人 工 缺 陷 标 定 幅 值 5 0%的 缺 陷，评 定 为 级；阻 抗 信 号 大 于 1 m m相 应 人 工 缺 陷 标 定 幅 值 5 0%的 缺 陷 信 号，评 定 为 级。6.1.2 级 缺 陷 可 根 据 涡 流 检 测 目 的 决 定 是 否 有 必 要 采 用 其 他 无 损 检 测 方 法 对 缺 陷 定 性、定 量 或 尺 寸测 量。6.1.3 级 缺 陷 应 采 用 其 他 无 损 检 测 方 法 对 缺 陷 定 性、定 量 或 尺 寸 测 量,按 照 T S G 2 1 2 0 1 6、D B 6 1/T4 9 7 并 参 考 G B/T 3 4 0 1 9 2 0 1 7 的 相 关 要 求 进 行 评 定。6.2 盲 区 补 充 检 测涡 流 检 测 端 部 盲 区 及 底 部 盲 区 应 按 照 D B 6 1/T 4 5 0 等 进 行 超 声 波 补 充 检 测。7 检 测 记 录 和 报 告应 按 照 现 场 操 作 的 实 际 情 况 详 细 记 录 检 测 过 程 的 有 关 信 息 和 数 据，并 根 据 检 测 记 录 出 具 检 测 报 告。检 测 记 录 和 报 告 至 少 应 包 括 以 下 内 容：a)被 检 工 件 的 规 格、材 质、表 面 状 况；b)涡 流 检 测 区 域 及 盲 区 范 围；c)检 测 仪 器、设 备 的 型 号、编 号；d)检 测 探 头 的 类 型、尺 寸、数 量；e)对 比 试 管 及 人 工 缺 陷 的 形 式、尺 寸；f)扫 查 灵 敏 度、探 头 频 率、周 向 和 轴 向 扫 查 速 度、扫 查 螺 距 等 检 测 参 数；g)缺 陷 的 位 置、数 量、评 级；h)盲 区 的 处 理 方 式；i)检 测 地 点 和 时 间；j)检 测 及 复 核 人 员 签 字。D B 6 1/T 1 1 6 3 2 0 1 86A A附 录 A（资 料 性 附 录）内 径 2 5 0 m m 对 比 试 管 及 人 工 缺 陷 示 意 图A.1 内 径 2 5 0 m m 对 比 试 管 及 人 工 缺 陷 示 意 图A.1.1 内 径 2 5 0 m m 对 比 试 管 及 人 工 缺 陷 示 意 图 见 图 A.1。A.1.2 图 中 涡 流 探 伤 对 比 试 管 内 径 2 5 0 m m，长 8 0 0 m m 在 距 入 口 4 5 m m 和 9 0 m m 截 面 各 刻 了 两 组 人 工 缺 陷：a)距 入 口 4 5 m m 截 面 上 每 间 隔 1 2 0 加 工 一 个 周 向 电 火 花 刻 槽。宽 均 为 0.5 m m、长 各 1 0 m m，深 度分 别 为 1 m m、2 m m 和 3 m m，按 顺 时 针 方 向 增 加 深 度；b)距 入 口 9 0 m m 截 面 上 每 间 隔 1 2 0 加 工 一 个 轴 向 向 电 火 花 刻 槽。宽 均 为 0.5 m m、长 各 1 0 m m，深度 分 别 为 1 m m、2 m m 和 3 m m，按 顺 时 针 方 向 增 加 深 度。导向管段对比试管段250mm500mm 图 A.1 内 径 2 5 0 m m 对 比 试 管 及 人 工 缺 陷 示 意 图_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
