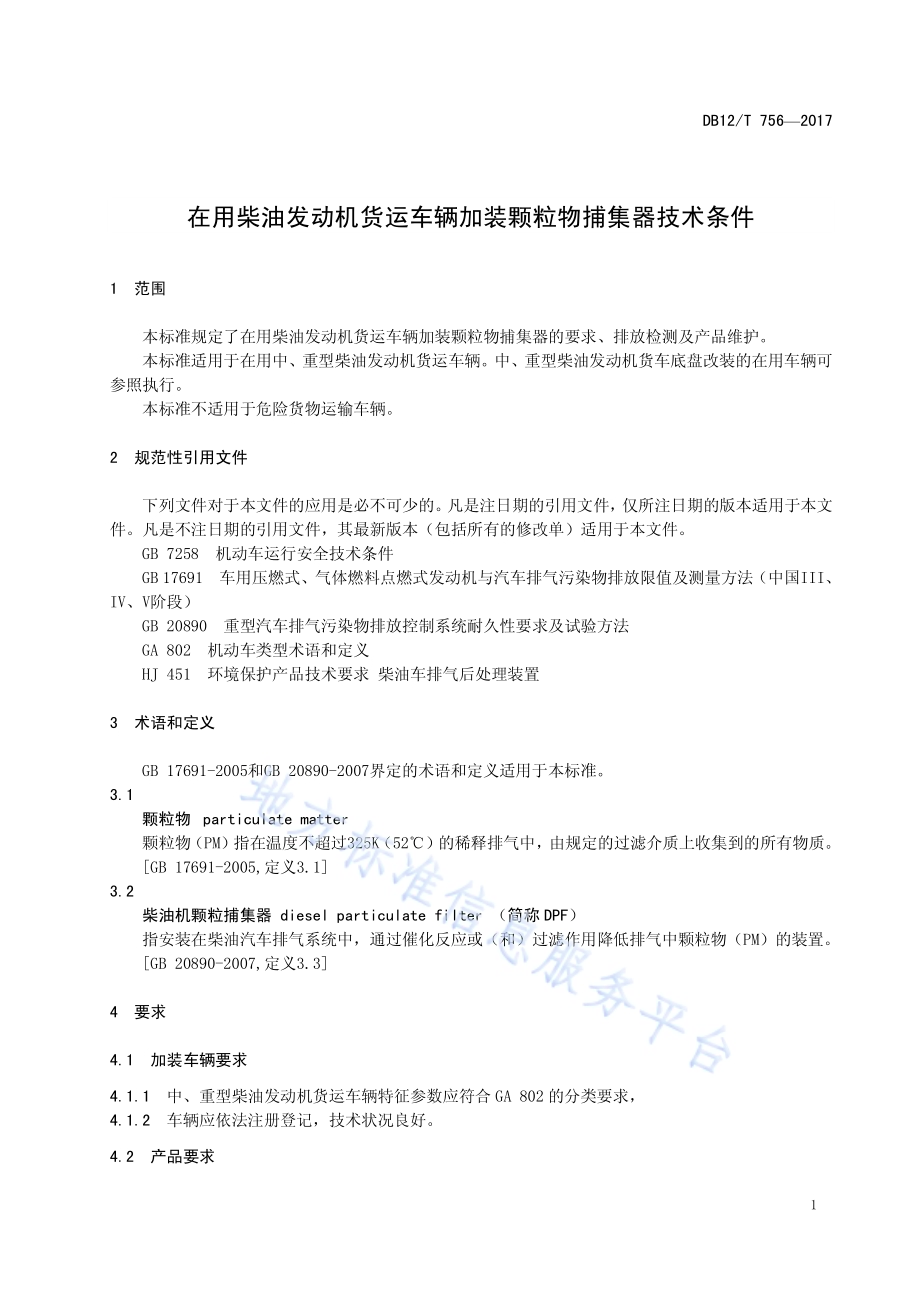

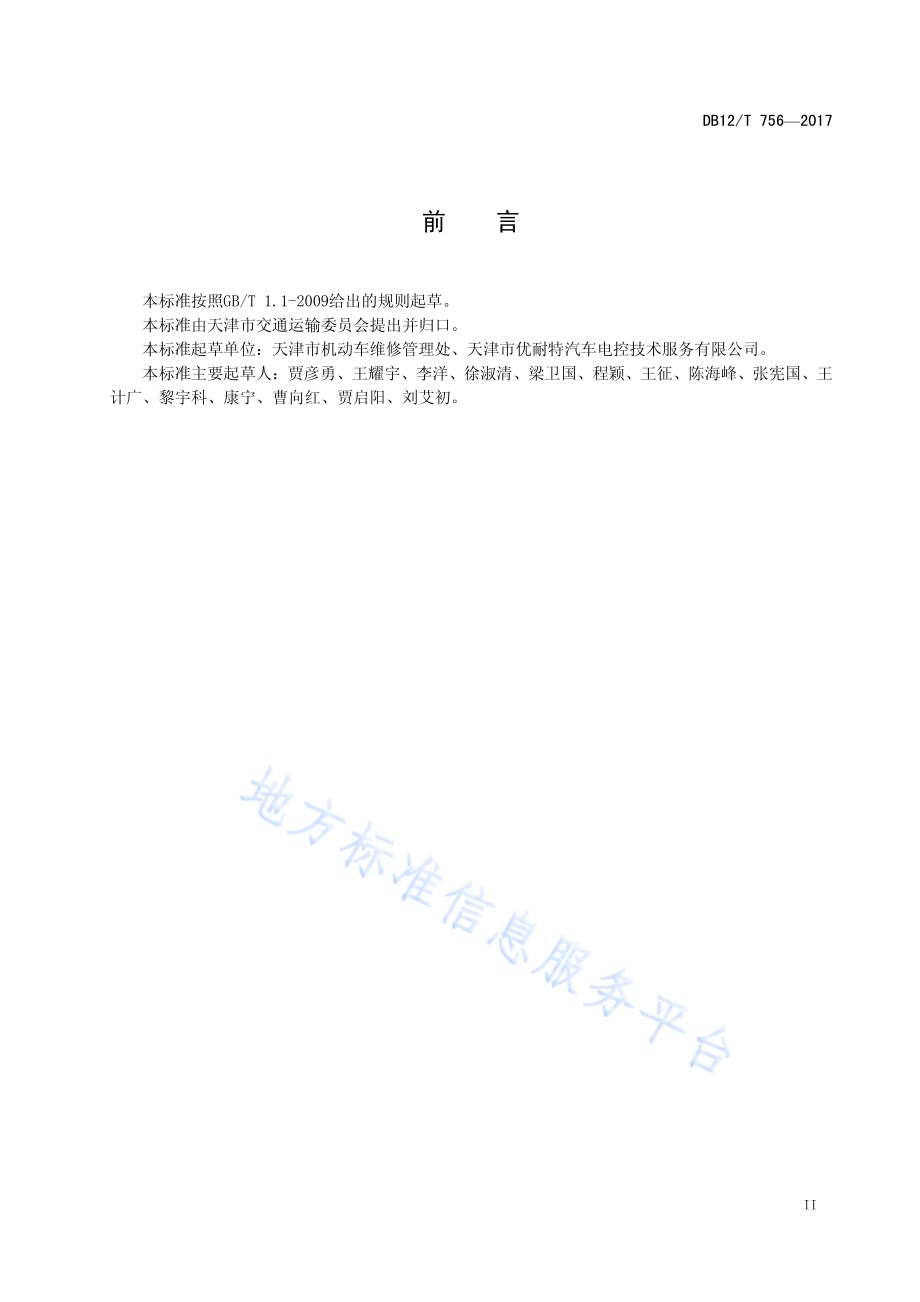

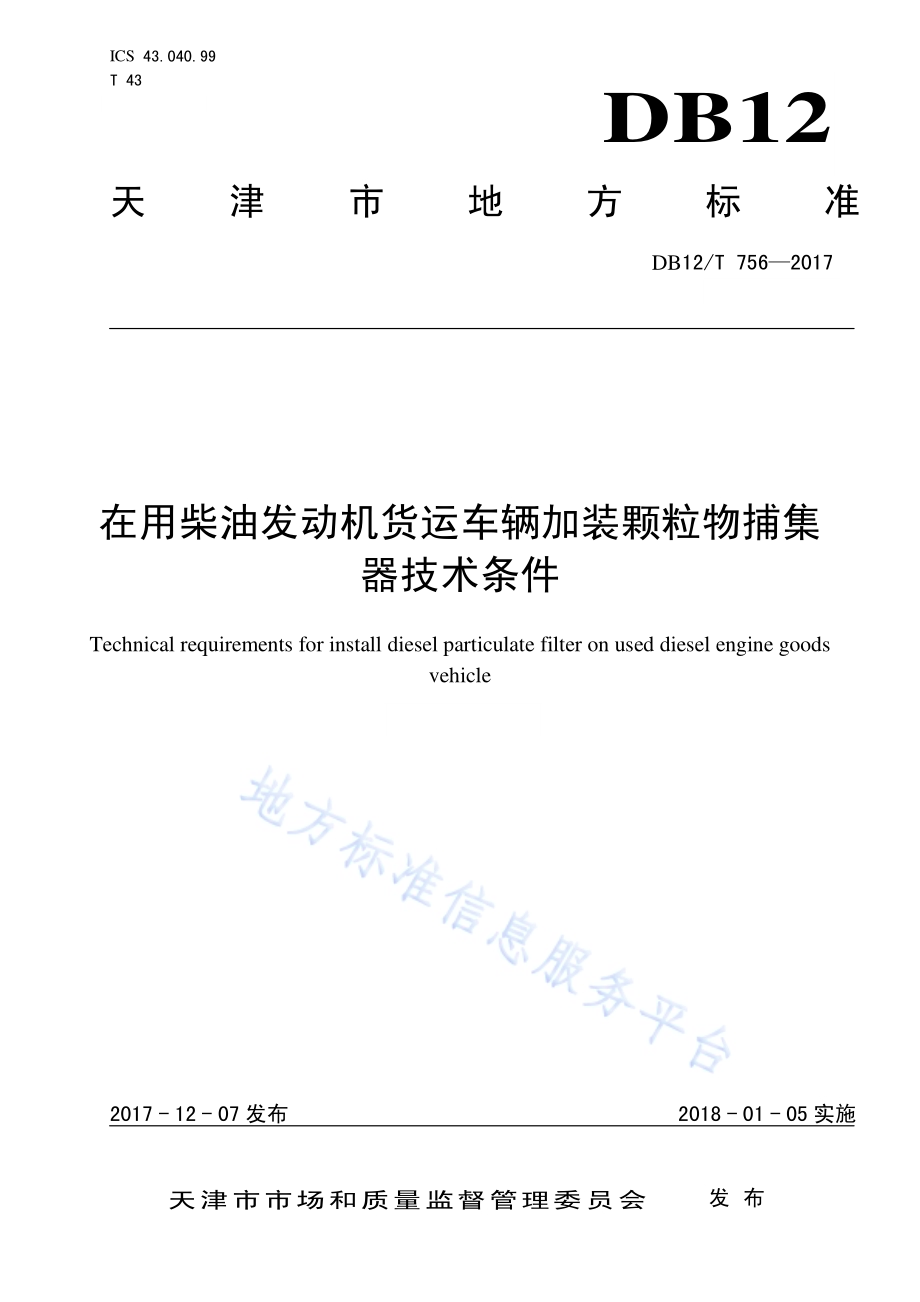

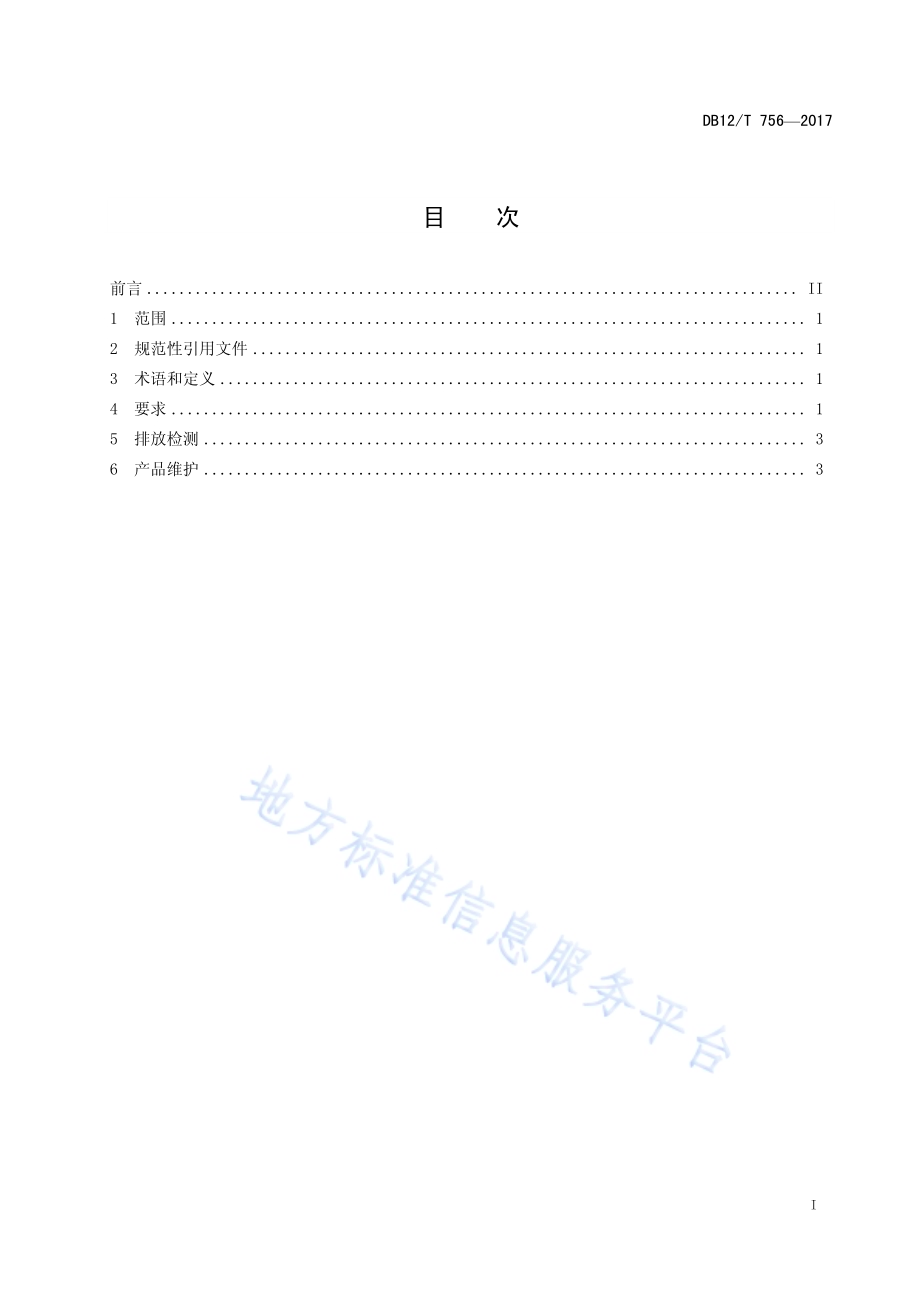

ICS 43.040.99 T 43 DB12 天津市 地 方 标 准 DB12/T 756 2017 在用 柴油 发动机货 运车辆 加装 颗粒物 捕集器技术条 件 Technical requirements for install diesel particulate filter on used diesel engine goods vehicle 2017-12-07 发布 2018-01-05 实施 天 津 市 市 场 和 质 量 监 督 管 理 委 员 会 发布 DB12/T 756 2017 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 要求.1 5 排 放检 测.3 6 产 品维 护.3 DB12/T 756 2017 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由天 津市 交通 运输 委员会 提出 并归 口。本标准 起草 单位：天 津市 机动车 维修 管理 处、天津 市优耐 特汽 车电 控技 术服 务有限 公司。本标准 主要 起草 人：贾彦 勇、王 耀宇、李 洋、徐淑 清、梁 卫国、程 颖、王征、陈海 峰、张宪 国、王计广、黎宇 科、康宁、曹 向红、贾启 阳、刘艾 初。DB12/T 756 2017 1 在用柴油 发动机 货运车辆 加装颗 粒物捕集 器技术 条件 1 范围 本标准 规定 了在用 柴油 发 动机货 运车 辆 加 装颗 粒物 捕集器 的要 求、排放 检测 及产品 维护。本标准 适用 于在用 中、重 型 柴油 发动 机货 运车 辆。中、重型 柴油 发动 机货 车 底盘改 装的 在用 车辆 可参照执 行。本标准 不适 用于 危险 货物 运输车 辆。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 7258 机动 车运 行安 全 技 术条 件 GB 17691 车用 压燃 式、气 体燃料 点燃 式发 动机 与汽 车排气 污染 物排 放限 值及 测量方 法（中 国III、IV、V 阶段）GB 20890 重型 汽车 排气 污染物 排放 控制 系统 耐久 性要求 及试 验方 法 GA 802 机 动车 类型 术语 和定义 HJ 451 环 境保 护产 品技 术要求 柴 油车 排气 后处 理 装置 3 术语和 定义 GB 17691-2005 和GB 20890-2007 界定 的 术 语和 定义 适 用于本 标准。3.1 颗粒物 particulate matter 颗粒物（PM）指在 温度 不超 过325K（52）的 稀释 排气 中，由 规定 的过 滤介 质上 收集到 的所 有 物 质。GB 17691-2005,定义3.1 3.2 柴油机 颗粒 捕集 器 diesel particulate filter（简称DPF）指安装 在柴 油汽 车排 气系 统中，通过 催化 反应 或（和）过 滤作 用降 低排 气中 颗粒物（PM）的装置。GB 20890-2007,定义3.3 4 要求 4.1 加装 车 辆要 求 4.1.1 中、重 型柴 油发 动机 货运 车辆特 征参 数应 符 合 GA 802 的 分类 要求，4.1.2 车辆应 依法 注册 登记，技 术状况 良好。4.2 产品要 求 DB12/T 756 2017 2 4.2.1 产品性 能 应 满足 HJ 451 中 的相关 要求。4.2.2 产品类 型 应 为壁 流式 柴油 机 颗粒 物捕 集器 产品。4.2.3 在车辆 和产 品正 常维 护保 养下，产品 质保 期不 得少 于 15 万公 里或3 年（以 先 到者为 准）。4.2.4 产品应 能适 应国 阶 段车 用柴油（硫 含 量S10ppm）。4.2.5 产品应 有永 久性 的 制 造日 期及产 品编 号标识，满足 产品唯 一性 要求。4.2.6 同一产 品不 同批 次 应 满足 外形尺 寸、内部 结构、性 能参数 和材 质等 的一 致性 要求。4.2.7 产品结 构应 便于 维护 保养，不 应 存在 直接 向大 气 排 放的泄 气口。4.2.8 产品应 具备 本地 故障 报警 装置及 在线 远程 监控 装置，且具 有完 善的“背 压过 载”报 警功 能，并符合以 下要 求：在 线 远 程监 控 装置 应 能接入 我 市 相关 在 线监 控 平台，采 集 和传 输 的数 据 至少包 括 车 辆地 理 位置、车 速、进 排气 口的温 度和压 力（或 压差），采 集数据 频率 不低 于 1Hz，数据包 传输 数据 频率不低 于 30 秒/次；本地故 障报 警装 置在 产品 出现故 障后 应能 够自 动报 警提示 驾驶 员，并 将报 警信 息通过 在线 远 程监控装 置发 送至 监控 平台。4.3 产品加 装技术 要求 4.3.1 基本要求 4.3.1.1 产品加 装由 产品 供应 商承 担，也 可由 产品 供应 商委 托的第 三方 承担。产品 供 应商委 托加装的，双方需 签订 委托 协议。4.3.1.2 产品供 应商 委托 加装 的，应有明 确具 体的 安装 技术 要求（如安 装图 纸、作业 指导书、产 品说明书和 调试 及检 测要 求），并 对委 托的 第三 方操 作人 员进 行 安全 和技 术培 训，指导其 配备 加装 所需 的 工具、设 备和 辅料。4.3.1.3 产品加 装 作 业宜 在室 内操 作，且 应方 便车 辆出 入。4.3.1.4 产品加 装作 业场 地应 具备 符合相 关安 全用 电标 准的 电源、地槽、压 缩空 气气 源。4.3.2 产品加 装作业 流程 作业流 程如 图1 所示：注：此流程图适用于多数 采用主动再生技术路线产品的加装作业，如产品说明书另有要求，以产品说明书为准。图1 产品加 装作业 流程 4.3.3 技术要求 4.3.3.1 产品应 与车 型、发动 机排 量相匹 配。4.3.3.2 产品加装 前应 根据 产 品入 口温度 要求 与车 辆在 不同 运行工 况下 排气 温度 分布，原车 消声 器位置和 周 边结构 情况 合 理制 定 加装 方案。DB12/T 756 2017 3 4.3.3.3 产品吊架（底座）与 车辆 之间应 加装 减震 装置。4.3.3.4 产品应 安装 牢 固，螺 栓无 松动，车辆 启动 后无 异响。4.3.3.5 加装后 应 确 保产 品与 原有 排气管 路连 接的 密封 性，车辆启 动后 产品 前后 均无 泄露现 象。4.3.3.6 安装主 动再 生装 置（如喷 油器）的，应 避 免安 装在 排气管 高温 区域，对 高温 部件 应 采取 隔热防护措 施，确保 使用 安全。4.3.3.7 产品连 接发 动机 油路 和水 路 时，应避 开发 动机 及排 气管的 高温 区，连接 后原 车油、水循 环 系统应 安 全正 常工 作。4.3.3.8 产品所 有电 器导 线均 应捆 扎成束、布 置整 齐、固定 卡紧、接头 牢固 并在 接头 处装设 绝缘 套，在导线 穿越 孔洞 时应 装设 阻燃耐 磨绝 缘套 管。电子 元件应 连接 可靠，满 足GB 7258 中的 相关 要求。4.3.3.9 产品电 控单 元应 远离 排气 高温区，避 免受 热烧 融，避免承 受压 力，并具 备防 水防尘 措施，各插件应 连接 可靠。相 关传 感器安 装时 不应 影响 原车 性能。4.3.3.10 产品加 装后 不 应 改变 车辆 已 注册 登记 的结 构尺 寸，不 应降低 原 有车 辆的 技术 状况；并 应 具 备在特殊 场合（如 加油 站、易燃易 爆场 所）强制 终止 主动再 生等 安全 保障 功能。4.3.3.11 本地故 障报 警装 置应 放置 在驾驶 室内 驾驶 员易 观察 的位置，并 设置 指示 牌明确产品故 障 报 警处理方 式和 售后 服务 联系 方式。4.3.3.12 产品加 装后 应进 行调 试和 监控平 台联 网测 试工 作，并出具 加装 合格 验收 报告 单。5 排放 检 测 产品加 装后 应进 行排 放检测，检测 结果 应 符合 我市 加装DPF 后 的排 放控 制要 求。6 产品维 护 6.1 产品 供 应商 应 提 供使 用说 明书，建立 售后 服务 保障 体系，提供 及时、方 便的 售后服 务。在质 保期满后，供应 商仍 应按 照售 后服务 保障 承诺 持续 提供 服务。6.2 产品 供 应商 应制定 故 障处 置 应急 措施。6.3 产品 供 应商 应按 照服 务承 诺定期 进行 产品 维护，维 护内容 应包括 外 观检 查、排气背 压检 查、电控系统检 查、油路 气路 检查 和 过滤载 体清 洁等。定 期维 护 周期不 应超 过 3 万公里或6 个月（以 先到 者为 准）。6.4 未达到 维护 时间 或里 程要 求，但 产品 出现 背压 过大、动力 不足 或监 控系 统报 警等情 况时，应 立即进行产 品 维 护或 修理。6.5 产品 供 应商 应合 理配 备高 温再 生 设备 及载 体清 洁设 备。_
