园林给排水分项工程施工工艺规程DB11／T 1435-2017.pdf

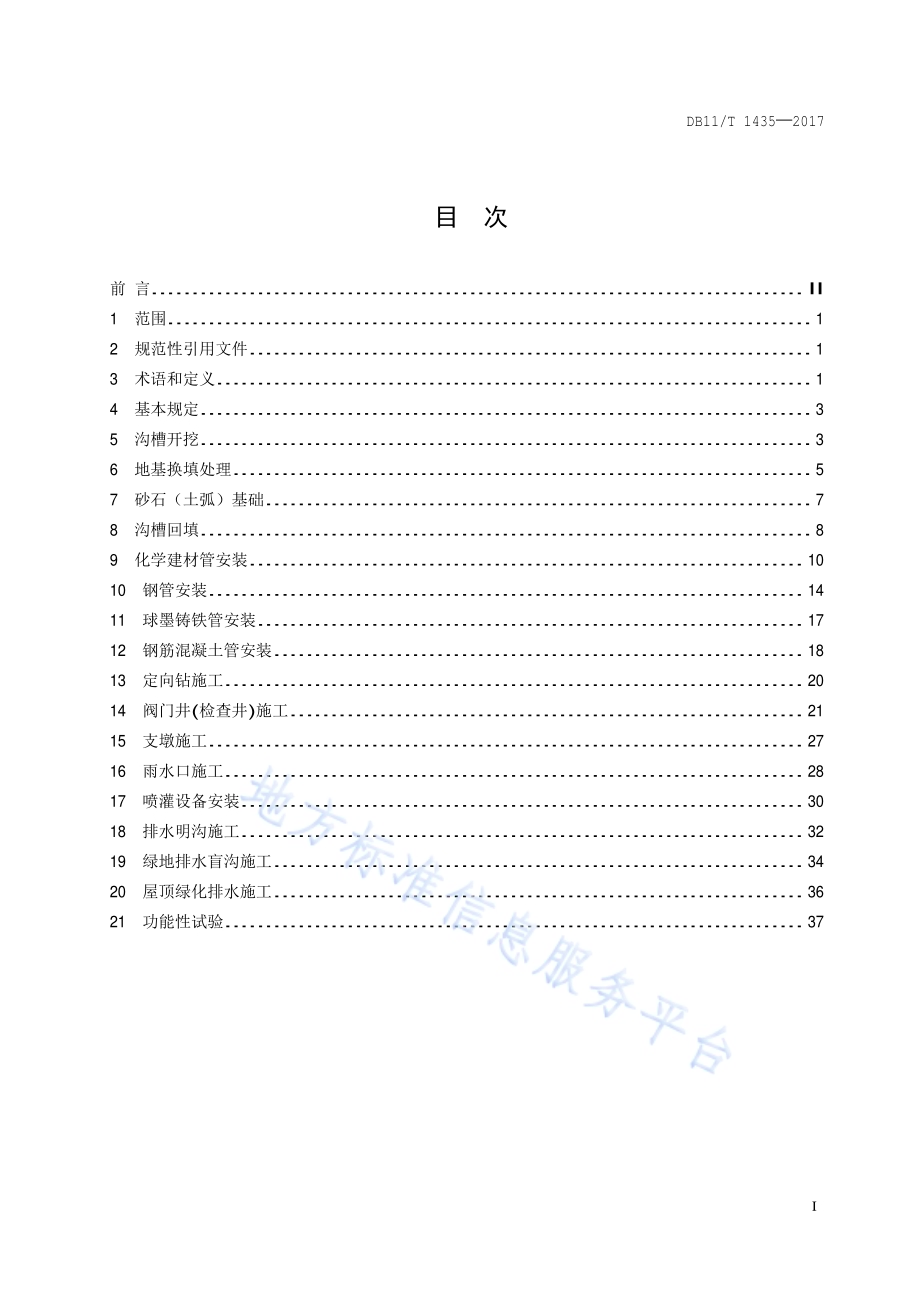

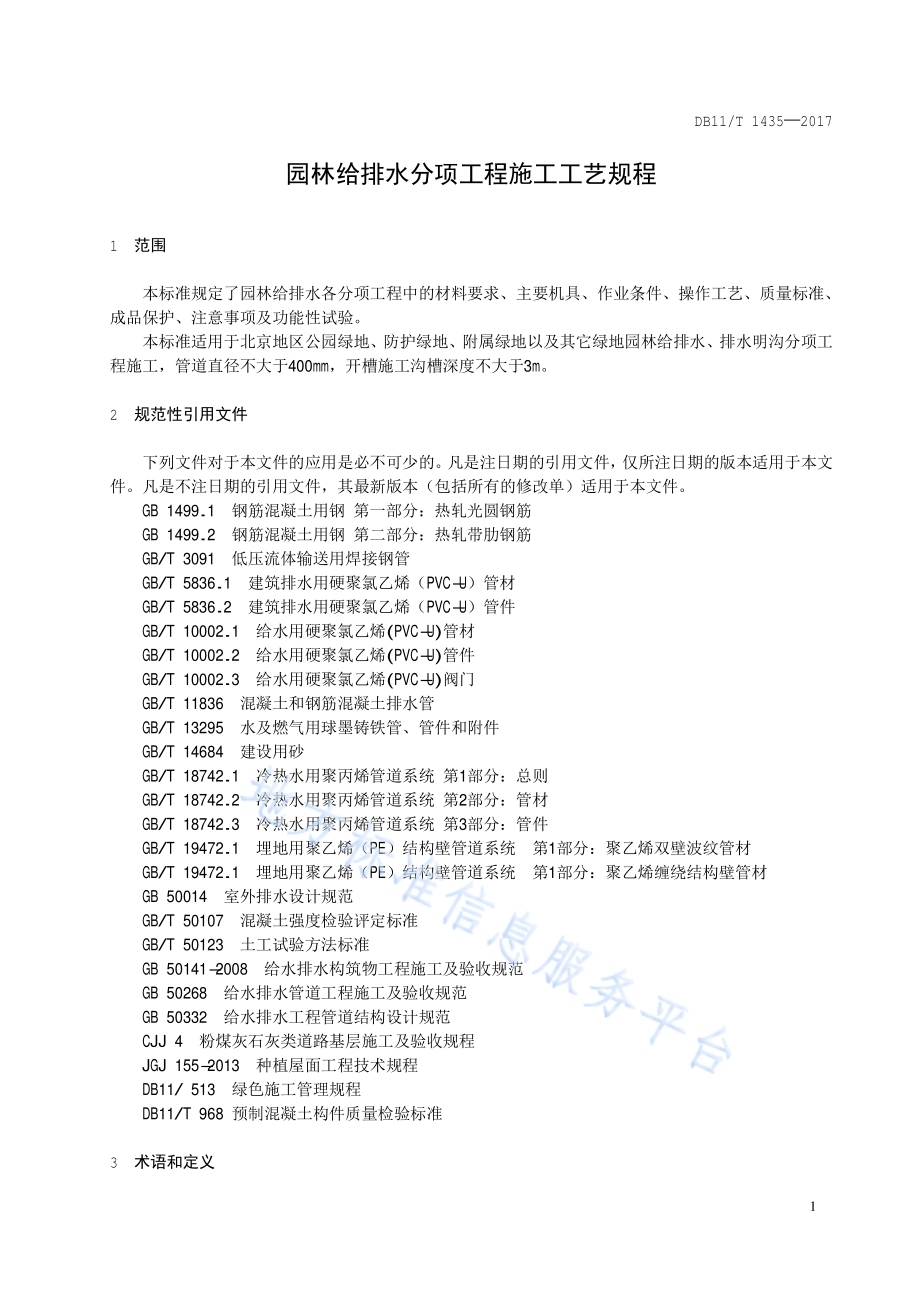

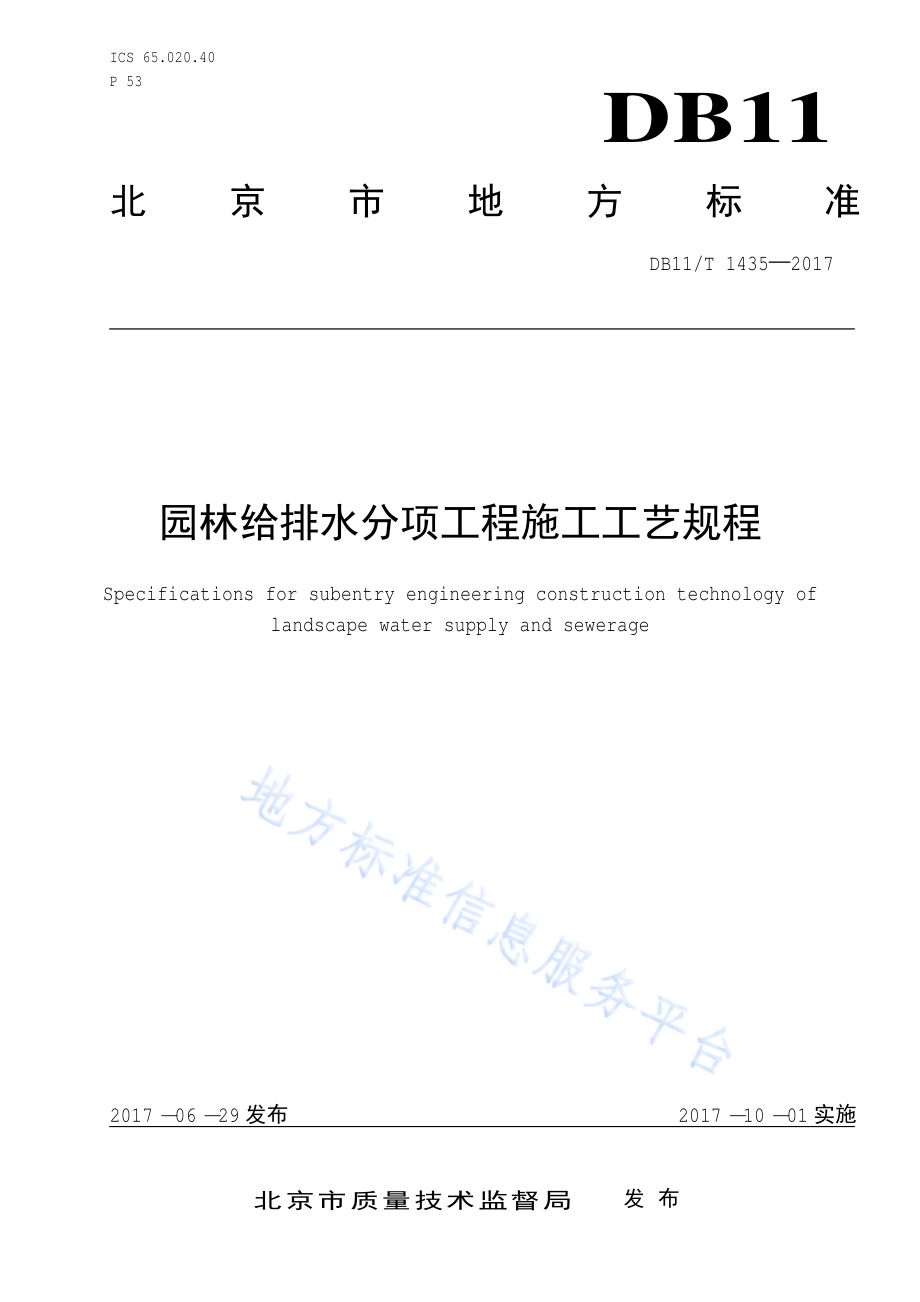

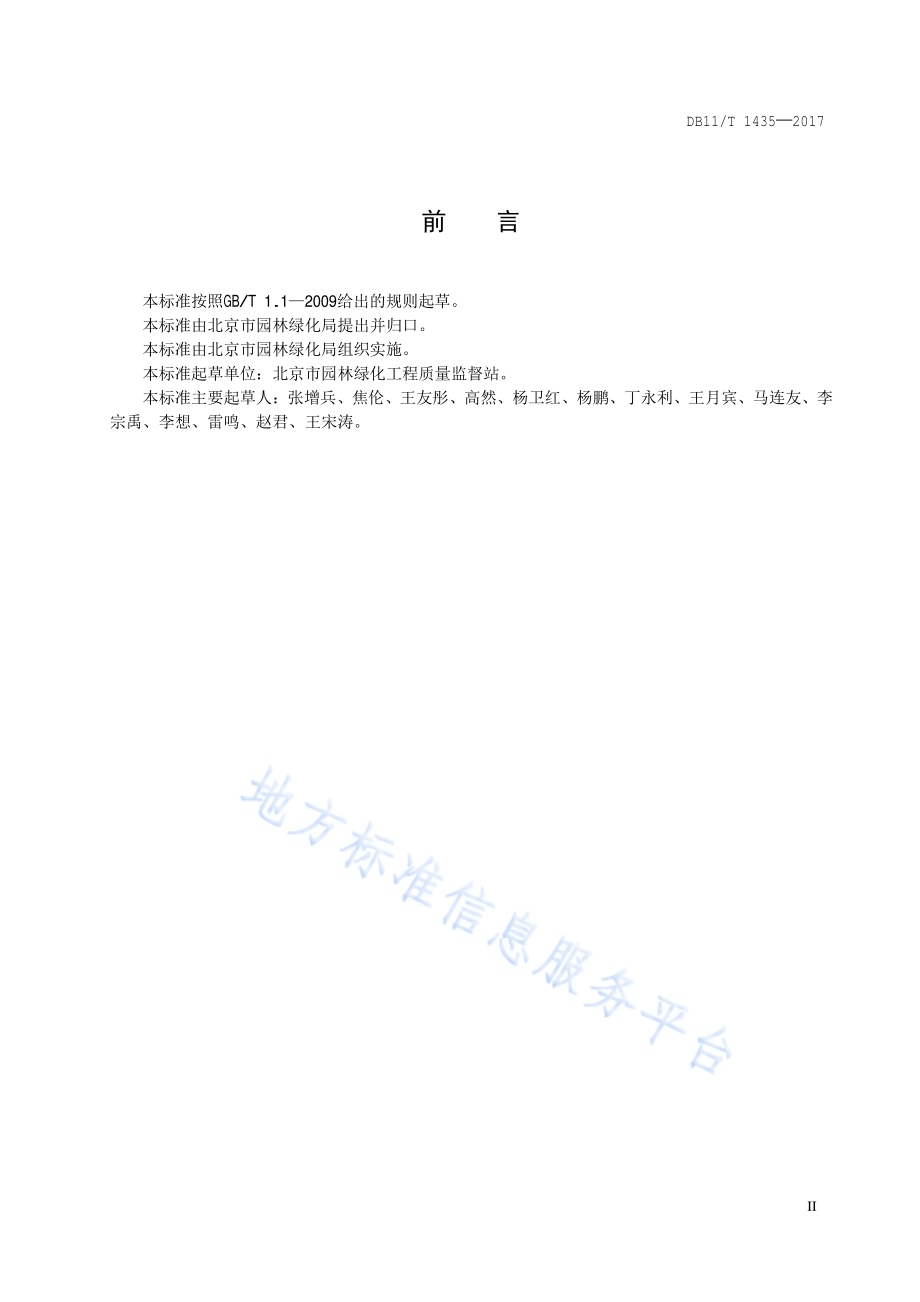

ICS 65.020.40 P 53 DB11 北京市地方标准 DB11/T 1435 2017 园林给排水分项工程施工工艺规程 Specifications for subentry engineering construction technology of landscape water supply and sewerage 2017-06-29发布 2017-10-01实施 北京市质量技术监督局 发布 DB11/T 1435 2017 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本规定.3 5 沟槽开挖.3 6 地基换填处理.5 7 砂石（土弧）基础.7 8 沟槽回填.8 9 化学建材管安装.10 10 钢管安装.14 11 球墨铸铁管安装.17 12 钢筋混凝土管安装.18 13 定向钻施工.20 14 阀门井(检查井)施工.21 15 支墩施工.27 16 雨水口施工.28 17 喷灌设备安装.30 18 排水明沟施工.32 19 绿地排水盲沟施工.34 20 屋顶绿化排水施工.36 21 功能性试验.37 DB11/T 1435 2017 II 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京市园林绿化 局提 出 并归 口。本标准由北京市园林绿化 局组织实 施。本标准起草 单位：北京市园林绿化工 程质量监督站。本标准 主要 起草 人：张增兵、焦伦、王友彤、高然、杨卫红、杨鹏、丁永利、王月宾、马连友、李宗禹、李想、雷鸣、赵君、王宋涛。DB11/T 1435 2017 1 园林给排水分项工程施工工艺规程 1 范围 本标准规定 了 园林给排水 各分项 工 程中 的材 料要求、主要机具、作业条 件、操作 工 艺、质量 标准、成品保护、注意事项及 功能性试验。本标准 适 用 于 北京地 区公 园绿地、防护 绿地、附属 绿地 以及其它 绿地园林给排水、排水明沟 分项 工 程 施工，管 道直径不大于 400mm，开槽施工沟槽 深度不大于 3m。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必 不 可少 的。凡是 注 日期 的引用文件，仅所 注 日期 的 版 本 适 用 于 本文件。凡是 不注 日期 的引用文件，其 最新版 本（包括所有 的 修改 单）适 用 于 本文件。GB 1499.1 钢筋混凝土用钢 第一部 分：热轧光圆 钢筋 GB 1499.2 钢筋混凝土用钢 第二部 分：热轧带肋 钢筋 GB/T 3091 低压流体输送 用 焊接 钢管 GB/T 5836.1 建 筑 排水用 硬聚氯乙烯（PVC-U）管材 GB/T 5836.2 建 筑 排水用 硬聚氯乙烯（PVC-U）管件 GB/T 10002.1 给水用 硬聚氯乙烯(PVC-U)管材 GB/T 10002.2 给水用 硬聚氯乙烯(PVC-U)管件 GB/T 10002.3 给水用 硬聚氯乙烯(PVC-U)阀门 GB/T 11836 混凝土和钢筋混凝土排水管 GB/T 13295 水 及 燃气 用球墨铸铁管、管件和 附 件 GB/T 14684 建设用砂 GB/T 18742.1 冷热 水用 聚丙烯 管 道 系统 第 1部 分：总 则 GB/T 18742.2 冷热 水用 聚丙烯 管 道 系统 第 2部 分：管材 GB/T 18742.3 冷热 水用 聚丙烯 管 道 系统 第 3部 分：管件 GB/T 19472.1 埋 地用 聚乙烯（PE）结构壁 管 道 系统 第 1部 分：聚乙烯双壁波纹 管材 GB/T 19472.1 埋 地用 聚乙烯（PE）结构壁 管 道 系统 第 1部 分：聚乙烯缠绕结构壁 管材 GB 50014 室外 排水设 计 规范 GB/T 50107 混凝土 强 度 检验 评 定标准 GB/T 50123 土工试验 方法 标准 GB 50141-2008 给水排水 构筑物 工 程 施工 及 验 收 规范 GB 50268 给水排水管 道 工 程 施工 及 验 收 规范 GB 50332 给水排水工 程 管 道 结构 设 计 规范 CJJ 4 粉煤灰 石 灰类 道 路 基 层 施工 及 验 收 规 程 JGJ 155-2013 种植 屋 面 工 程 技 术规 程 DB11/513 绿 色 施工管理规 程 DB11/T 968 预制 混凝土 构 件 质量 检验标准 3 术语和定义 DB11/T 1435 2017 2 下列 术语和定义 适 用 于 本文件。3.1 压力管道 pressure pipeline 工 作 压力 大于 或等 于 0.1MPa的给排水管 道。3.2 无压管道 non-pressure pipeline 工 作 压力小 于 0.1MPa的给排水管 道。3.3 刚性管道 rigid pipeline 钢筋混凝土管 道。3.4 柔性管道 flexible pipeline 钢管、硬聚氯乙烯 管（PVC-U）、聚乙烯 管(PE/HDPE)、聚丙烯 管（PP/PPR）及其 复合 管和 柔 性 接 口 的球墨铸铁管管 道。3.5 化学建材管 chemical material pipeline 硬聚氯乙烯 管（PVC-U）、聚乙烯 管(PE/HDPE)、聚丙烯 管（PP/PPR）及其 复合 管的 统称。3.6 开槽施工 trench installation 从 地 表 开挖沟槽，在 沟槽 内敷 设管 道(渠)的施工 方法。3.7 水平定向钻 horizontal directional drilling technology 水 平 定向钻 进 铺 管 技 术的 简 称。使 用水 平 定向钻 机、控 向 仪器 等 设备，按 预 先 设 计 的 轨迹 进 行导 向孔 钻 进、扩孔 和 拉 管 等 工 序，完 成 地 下 管 道 铺 设的施工 方法。3.8 压力管道水压试验 water pressure test for pressure pipeline 以 水 为介 质，对 已 敷 设的 压力 管 道 采 用 满 水 后加 压 的 方法，检验 在 规定的 压力 值时 管 道 是 否发生 结构 破坏 以及 是 否符 合 规定的 允许 压力 降 标准的试验。3.9 污水管道闭水试验 close water test for sewage pipeline DB11/T 1435 2017 3 以 水 为介 质，对 已 敷 设 污 水管 道 所 做 的 严密 性试验。4 基本规定 4.1 施工前，施工 单位应 掌握 设 计 意 图与 要求，实 行自审、会审(交底)和 签证 制 度；发现 施工 图 有 疑问、差错时，应及 时 提 出 意 见 和建 议；如需变更 设 计，应 按 相 应程 序报审，经相关 单位 签证认 定 后 实 施。4.2 施工前，应 进 行现场调 查，明 确调 查范围、内 容、方法、要求。4.3 施工前，施工 单位应 在 现场调 查的基础 上，进 行 施工 风险 分 析,编 制 施工 组织 设 计或 施工 方 案，并 制 定 预 防 施工 风险 有 效措 施。4.4 分项 工 程作业 前，施工管理 人 员 或 专 业 技 术 人 员 应 向 作业人 员 进 行详尽 的安 全 技 术 交底，并 形 成 书 面 文件。4.5 对 有 地 下 水 影响 的土 方 施工，应 根据 工 程 规 模、水文地 质、周 围 环境 等 要求，采取 有 效 的地 下 水 控 制 措 施,确 保 无 水 作业。4.6 工 程 所 用的管材、管 道附 件、构(配)件和 主要 原 材 料 等进 入 施工 现场时 应 进 行 进 场 验 收 并 妥善 保管。进 场 验 收 时 应 检查 每批产 品 的 合 格 证、质量 检验 报 告 等，并 按 国家 有 关 规定 进 行 复 验，验 收合 格 后方可 使 用。4.7 开槽施工的管 道 原状 土地基 不 符 合 设 计 要求 时，应 根据 设 计 变更、工 程 洽商重 新 安排施工 方 案。5 沟槽开挖 5.1 主要机具 5.1.1 人 工开挖的 主要机具 有 锹、手锤、手推车、梯子、铁 镐、撬棍、钢 尺、坡 度 尺、水准 仪、经 纬仪、全 站 仪 等。5.1.2 机 械 开挖的 主要机具 有 挖土 机、推 土 机、自 卸汽车、锹、手推车、钢 卷尺、坡 度 尺、水准 仪、经 纬 仪、全 站 仪 等。5.2 作业条件 5.2.1 沟槽开挖前，建设 单位应 向施工 单位提 供 施工 影响 范围 内 既 有 地 下 管 线、建（构）筑物 及其 他 设施 资 料；施工 单位应 采取现场调 查、必 要 时 坑探 的 方法进 行 核 实，并 制 定 相 应 的 保护 措 施。5.2.2 施工 测 量应 完 成以下 准备工 作：学 习 设 计 文件 及 相 应 的 技 术规范 与 标准，掌握 设 计 要求；应 依 据 有 关 部 门 提 交 的 各 种平面、高程 控 制 桩、点资 料，进 行现场 勘 查，结合 施工 组织 设 计或施工 方 案 制 定施工 测 量 方 案；应 确认使 用的 仪器、工 具 在 规定 有 效 期内，且 在 使 用前 完 成 检查、校正；应 完 成 交 接 桩手续。5.2.3 结合 设 计 文件、施工 组织 设 计或 施工 方 案，提 前 做 好 工 程 的 平面、高程 测 量 数 据 的准备、计 算 工 作。核 对 接 入原 有 管 道 接 头 处的 平面 位 置 及高程。当 分 段 出 图 或 分 段 施工 时，应 相 互校核 结合部 的 平 面 位 置 和 高程。5.2.4 施工 场 地 应 清 理 平 整，做 好 排水 坡 度，在 施工 区 域 内，应 修筑 临 时 性排水沟。5.2.5 夜间 施工 应 根据需 要 安装照明设施，并 设 置警示 标 志。DB11/T 1435 2017 4 5.2.6 应事 先 查 看 施工 机 械 进 入 现场 所 经 过 的 道 路、桥梁 和 卸车 设施 等，必 要 时 进 行加 固 或 加 宽；应 根据 工 程 规 模、机 械 性能、运距 和地 形 起 伏 等 情况 合 理 布置 施工 区 域 的 临 时 道 路。5.3 操作工艺 5.3.1 工艺流程 确 定开挖 顺 序 和 边坡坡率测放 沟槽 轮廓线 开挖沟槽 设 置 高程及中 线 控 制 点 人 工 修 坡 和 清底。注：清 底 只 适 用 于机 械 开挖。5.3.2 确定开挖顺序和边坡坡率 5.3.2.1 开挖 应 遵循“自上 而 下，分 层 开挖，不 得超 挖”的 原 则。人 工开挖 深度不应 超过 1.5m，机 械开挖 每 层 深度 按 机 械 性能 确 定。排水管 道 沟槽 还 应 从低 点 向 高 点 开挖。5.3.2.2 开挖槽 底 宽 度及 边坡坡率 应 满 足 设 计 要求。当 设 计 无 要求 时，管 道 结构 每 侧 工 作 宽 度应 符 合 表 1规定，边坡坡率 应 符 合表 2规定。表 1 管道结构每侧工作宽度 管 道 结构 每 侧 工 作 宽 度（mm）钢管、球墨铸铁管、化学建材管 道 混凝土管 道、明沟 200 400 表 2 沟槽边坡坡率 沟槽 边坡坡率（坡 顶 无 荷载）土 壤 类 别 可 不 放坡 的沟槽 深度(m)超过 一 定 深度 的 边坡坡率（高：宽）砂土 1 深度 1m时，1:0.75 亚 砂土 1.25 深度 1.25m时,1:0.5 亚粘 土、粘 土 1.5 深度 1.5m时,1:0.33 5.3.3 测放沟槽轮廓 线 5.3.3.1 测 量人 员 应 根据 施工 方 案确 定的管 道 沟槽开挖 宽 度及 边坡坡率，施 放 管 道中 线 及 沟槽开挖 边线，并 做 出标 识。5.3.3.2 无 压 管 道直 线段每 5m 10m、压力 管 道直 线段 不 超过 15m及 在 管 线 的 拐 点 处 应 设 置 一 处 高程 及中 线 控 制 桩,控 制 桩 应 稳 固 有 效。5.3.3.3 在 开挖 至 槽 底 前、施工管 道 基础前、铺 设管 道 前，均 应 校测 高程及中 线 控 制 桩。5.3.4 开挖沟槽 5.3.4.1 放坡 开挖的沟槽开挖 过 程中应 按规定的 坡率每 3m做 出 一 条 坡 度 线，作 为 修 坡 的基准 线。5.3.4.2 在 保 证 边坡 稳 定的前 提下 挖出的土 方可 堆 置 在 沟槽 两侧，不 得 影响 既 有 建 筑物、各 种 管 线 和 其它 设施的安 全；不 得 掩 埋 消火栓、管 道 闸 阀、雨水口、测 量 标 志 和 各 种 地 下 管 线 的井 盖，不 得 防 碍 其正 常 使 用；堆 土 高度不 宜 超过 1.5m，且距 槽 边 缘 不 宜 小 于 1.0m。5.3.4.3 机 械 开挖 应 由 专 业 技 术 人 员 指挥，随 时 量 测 槽 底 高程 和 宽 度，不 得 扰动 基 底 原状 土。5.3.5 设置高 程 及中线控制点 DB11/T 1435 2017 5 当 开挖 深度 距 设 计 深度 100mm 200mm时，应 在 槽 底 设 置 中 线 控 制 桩，在 沟槽 边坡 上 设 置 与 设 计 沟 底高程 平 行 的 高程 控 制 桩。5.3.6 人 工 修 坡和 清底 5.3.6.1 人 工 修 坡 应 在 开挖 过 程中 随 时 进 行。5.3.6.2 机 械 开挖槽 底 高程 距 设 计 槽 底 深度 100mm 200mm时 应人 工开挖 平 整 至 设 计 高程。5.4 质量标准 5.4.1 主 控 项目 5.4.1.1 槽 底 原状 土 不 得 扰动、受 水 浸泡 或 受冻。检查 方法：观察，检查施工 记录。5.4.1.2 设 计有 要求 时，地基 承载 力 满 足 设 计 要求。检查 方法：检查地基 承载 力 试验 报 告。5.4.2 一般 项目 沟槽开挖的 允许 偏 差 应 符 合表 3的规定。表 3 沟槽开挖 的允许偏差 序 号 检查 项 目 允许 偏 差(mm)检查 数 量 检查 方法 范围 点数 1 无 压 管 道 槽 底 高程 土 方 20 两 井 之 间 3 用水准 仪 测 量 石 方 20、200 2 压力 管 道 槽 底 高程 30 两 井 之 间 3 用水准 仪 测 量 3 槽 底 中 线每 侧 宽 度 不 小 于 规定 两 井 之 间 6 挂 中 线 用钢 尺 量 测，每 侧 计 3点 4 沟槽 边坡 不 陡 于 规定 两 井 之 间 6 用 坡 度 尺 量 测，每 侧 计 3点 5.5 成品保护 5.5.1 不 得 在 沟槽 内 存 放 材 料及 杂 物，车 辆 不 得 驶 入。5.5.2 应及 时 安排 下道 工 序 施工。5.6 注意事 项 5.6.1 当 下道 工 序 不 能 及 时 施工 时，宜 预 留 不 小 于 200mm土 层。5.6.2 可 根据 施工 需 要适 当 增 加 表 1规定的管 道 结构 每 侧 工 作 宽 度。5.6.3 雨 季 施工 宜 分 段 开挖沟槽，宜 采取 适 当放 缓 边坡坡率、覆盖 边坡坡 面等 措 施，并应 设 置 完 善 的 防、排水设施。开挖 后 及 时 进 行后 续 施工 并及 时 回填，避免 沟槽 受 雨水 浸泡。5.6.4 冬 期 施工，沟槽开挖 后 应 视 气 温 和施工安排 及 时采取 防 冻 措 施。6 地基 换填处理 6.1 材 料 要 求 6.1.1 不 得 使 用 淤泥、腐殖 土、冻 土、垃圾、膨胀 土 以及 有 机 物 含 量大于 5%的土，当 含 有 碎 石 时，粒 径不 得 大于 50mm。6.1.2 石 灰 土 应 采 用 粘 土、粉 质 粘 土 或粉 土，生 石 灰 中 氧 化 钙、氧 化 镁含 量应 符 合 CJJ 4 的 相关 规定。DB11/T 1435 2017 6 6.1.3 宜 采 用 颗粒级 配 良 好、质 地 坚 硬 的 中、粗 砂，有 机质及 含泥 量应 小 于 5%。6.2 主要机具 压路 机、平 板振动夯、锹、镐 等。6.3 作业条件 6.3.1 换填材 料及 换填施工 方 案已确 定。6.3.2 施工 所 需 人 员、机 械 等 就 位；施工 所 需 材 料 经 检验 合 格。6.3.3 沟槽 内 无 砖、石、木块 等 杂 物，槽 底 不 得 有 积 水；夜间 施工 具 备 足够 的照明。6.4 操作工艺 6.4.1 工艺流程 沟槽开挖 换填、夯 实。6.4.2 沟槽开挖 开挖 底 面 宜 设 在 同 一 标 高 上，如 深度不 同，槽 底 土 面 应 挖 成 阶 梯，按 先 深 后 浅 的 顺 序 开挖。6.4.3 换填、夯 实 6.4.3.1 换填材 料 的 铺 设 厚 度，应 根据 压 实机具 性能 确 定；每 层 填 料 的 夯 实 遍 数，应 由 现场 试验 确 定。6.4.3.2 石 灰 土 应 按 配 合 比 配 制，拌 合 均 匀，随 用 随 拌；拌 好 后 及 时铺 好 夯 实，不 得 隔 日 使 用。6.5 质量标准 6.5.1 主 控 项目 6.5.1.1 换填材 料 符 合 设 计 要求。检查 方法：检查 质量保 证 资 料。6.5.1.2 设 计有 要求 时，地基 承载 力 应 满 足 设 计 要求。检查 方法：检查地基 承载 力 试验 报 告。6.5.1.3 压 实度 符 合 设 计 要求。检验 方法：土 壤 压 实度 试验 报 告。6.5.2 一般 项目 地基换填 允许 偏 差 应 符 合表 4的规定。表 4 地基 换填允许偏差 表 6.6 成品保护 成品保护应 符 合 5.5的规定。6.7 注意事 项 6.7.1 雨 季 施工 时，施工 段 不 宜 过 长，遇 雨 及 时 碾 压 密 实，采取措 施 防 止 雨水 浸泡。序 号 项 目 允许 偏 差（mm）检验 频 率 检验 方法 范围 点数 1 厚 度 不 小 于 设 计 规定 15m 1 用 尺 量 2 高程 0 20 15m 1 用水准 仪 测 量 3 宽 度 不 小 于 设 计 规定 15m 1 用 尺 量 DB11/T 1435 2017 7 6.7.2 冬季 施工 应 视 气 温 和施工安排 及 时 覆盖 保 温 材 料，防 止 沟槽槽 底、边坡 或 已 换填材 料 受冻。6.7.3 石 灰 土施工 应 符 合 DB11/513的 相关 规定。7 砂石（土弧）基 础 7.1 材 料 要 求 宜 采 用 中、粗 砂，亦 可 采 用 天 然 级 配 砂 或 砂 砾，砾 石的 粒 径应 小 于 50mm，含 量不大于 50%，质量应符 合 GB/T 14684的 相关 规定。7.2 主要机具 装 载 机、平 板振 捣 夯、木夯、水准 仪、钢 尺、锹 等。7.3 作业条件 7.3.1 沟槽验 收合 格，地基验 收合 格，验 收 手续 完 成，作业条 件 符 合 本规 程 第 6.3.3条 的规定。7.3.2 施工 所 需 材 料 进 场 验 收合 格。7.4 操作工艺 7.4.1 工艺流程 地基 表面 处理 分 层 摊 铺 分 层压 实。注 1：管 道下 平 基 在 管 道 安装前 进 行 分 层 摊 铺、压 实，管 道 掖角 及 两侧 基础 在 管 道 安装 后 进 行 分 层 摊 铺、压 实。注 2：土弧基础 只 包 含 管 道 掖角 及 两侧 基础 摊 铺、压 实。7.4.2 地基表 面处理 土基 局 部 超 挖 或 扰动 应 进 行 基础处理；岩 石地基 应 在 清 槽 后 换填 10mm 15mm厚 的砂 或 砂 砾。7.4.3 分 层摊铺 7.4.3.1 根据 基础设 计 厚 度，分 层 施工，每 层 摊 铺 厚 度 在 100mm 200mm之 间。7.4.3.2 摊 铺后 及 时 整 平，对于 砂石 不 均 匀 部 位 或 厚 度不 足 时，应 翻 起 拌匀 后 重 新 摊 铺。7.4.3.3 摊 铺完 成 后，应及 时调 整 含 水 量，及 时 进 行 压 实作业。7.4.4 分 层 压实 7.4.4.1 每 层 摊 铺 平 整 后，应 使 用 平 板振动夯 及 时 压 实。7.4.4.2 在 管 道 接 口 所 处 部 位，应 开挖工 作 坑，接 口 下 方 基础 应 满 足 设 计 厚 度及 压 实度。7.4.4.3 管 道 掖角 部 位应分 层 回填 中、粗 砂，可 用 木夯夯 实。7.5 质量标准 7.5.1 主 控 项目 7.5.1.1 原 材 料应 符 合 设 计或 GB/T 14684要求。检查 方法：检查 质量保 证 资 料。7.5.1.2 压 实度应 符 合 设 计 要求。检查 方法：压 实度 试验 报 告。7.5.1.3 土弧基础 应 符 合 5.4.1的规定。7.5.2 一般 项目 DB11/T 1435 2017 8 7.5.2.1 管 道 基础 与 管 道 外壁 间 应 接 触 均 匀，无 空隙。检查 方法：观察，检查施工 记录。7.5.2.2 管 道 基础的 允许 偏 差 应 符 合表 5的规定。表 5 管道基 础的允许偏差 检查 项 目 允许 偏 差(mm)检查 数 量 检查 方法 范围 点数 砂石（土弧）基础 高程 压力 管 道 30 每 个 验收 批 每 10m测 1点，且 不 少 于 3点 水准 仪 测 量 无 压 管 道-15 0 平 基 厚 度 不 小 于 设 计 要求 钢 尺 量 测 弧 形 基础 腋角 高度 不 小 于 设 计 要求 钢 尺 量 测 7.6 成品保护 7.6.1 禁止 人 员 车 辆 通 行，不 得 在 影响 管 道 基础 稳 定的 区 域 内进 行 挖 掘 工 程。7.6.2 应及 时 安排 下道 工 序 施工。7.7 注意事 项 存 放 时 砂 或 砂 砾 材 料应 覆盖。8 沟槽 回填 8.1 材 料 要 求 8.1.1 宜 优 先 利 用沟槽 中 挖出的 符 合 下列 规定的土 作 为 回填土：不 得 含 有 机 物、冻 土 及大于 50mm的 硬 块；回填 在 管 接 口 及防 腐 层 周 围的土 还 应 筛除 大 颗粒 土块；含 水 量 宜 控 制在最 佳 含 水 率 2 范围 内。8.1.2 采 用砂石回填 时，其质量应 符 合 设 计 要求 或 GB/T 14684规定。8.2 主要机具 压路 机、装 载 机、自 卸汽车、轻型 压 实机具、手推车、锹、靠 尺 等。8.3 作业条件 8.3.1 压力 管 道 水 压 试验前，除 管 接 口 部 位 外，可 回填 至 管顶 以 上 不应 小 于 500mm处；水 压 试验 合 格后，应及 时 回填 其 余 部 分。8.3.2 污 水管 道 在 闭 水试验 合 格 后，应及 时 回填；污 水管 道 为 化学管材的，应 按本规 程 8.3.1执 行。8.3.3 雨水管 道 安装 后 应及 时 回填。8.3.4 混凝土管基 强 度及 装 配 式 管沟的 接 缝 水 泥 砂 浆 强 度不应 小 于 5N/mm2；采 用土弧、砂 砾 基础的管道，腋角 部 位应 按设 计 要求 回填 密 实；柔 性 接 口管 道 沟槽回填前，应 采取措 施 防 止 回填 作业 过 程中 管 道位 移。8.3.5 夜间 施工 时，应 有 足够 的照明设施，并 宜 采 用 低 噪音 设备。8.4 操作工艺 8.4.1 工艺流程 DB11/T 1435 2017 9 清 槽 分 层 摊 铺、整 平 分 层压 实 分 层 检验 压 实度。8.4.2 清 槽 清 理沟槽，保 证 槽 内 无 杂 物、积 水 及其它不适 宜 材 料。8.4.3 分 层摊铺、整 平 8.4.3.1 土的 虚 铺 系 数 宜 控 制在 1.25 1.35之 间，砂石 虚 铺 系 数 根据 不 同级 配 现场做 试验 段 确 定。8.4.3.2 回填材 料 运入 槽 内 时 不 得 损伤 管 道及其 接 口，根据 每 层 虚 铺 厚 度 的用 量 将 回填材 料 运 至 槽 内，不 得 在 影响 压 实 的范围 内 堆 料。8.4.3.3 管 道 两侧 和管顶 以 上 500mm范围 内 的回填材 料，应 由沟槽 两侧 对 称 运入 槽 内，不 得 直 接 回填 在 管 道 上；两侧 胸腔 回填 应 同 步 进 行，高 差 不 超过 300mm；回填 其 他 部 位 时，应 均 匀 运入 槽 内，不 得 集中 推入。8.4.3.4 每 层 回填土的 虚 铺 厚 度，应 根据 所 采 用的 压 实机具 按 表 6的规定 选 取。柔 性管 道 沟槽回填 作业 每 层 回填 高度不应大于 200mm；井 室 及其 他 附属 构筑物 周 围回填 应 与 管 道 沟槽回填 同 时 进 行；不 便 同 时 进 行 的，台阶 不 得 留 在 井 室 及其 他 附属 构筑物 处。表 6 每 层回填土的虚铺厚 度 压 实机具 木夯 轻型 压 实机具 压路 机 虚 铺 厚 度(mm)200 200 250 200 300 8.4.4 压实 8.4.4.1 刚 性管 道 沟槽回填材 料 的 压 实作业应 符 合 下列 规定：管 道 两侧 和管顶 以 上 500mm范围 内 回填材 料 的 压 实，应 采 用 轻型 压 实机具，管 道 两侧 压 实 面 的 高 差 不应 超过 300mm，分 段 回填 时 接 茬 处 留 台阶；500mm到 1000mm范围 内，采 用 压路 机 压 实 时，压路 机质量不应 超过 2t，应 采 用 静 压，其 行 驶 速 度不 得超过 2km/h，碾 压 的 轮 迹 重 叠 宽 度不 得 小 于 200mm；接 口工 作 坑 回填 时，底 部 凹 坑 应 先 回填 压 实 至 管 底，然 后与 沟槽 同 步 回填 压 实。8.4.4.2 柔 性管 道 沟槽回填材 料 的 压 实作业应 符 合 下列 规定：回填前，检查管 道 有 无 损伤 或 变形，有 损伤 的管 道应 修复或 更 换；管基 有 效 支 承 角 范围 应 采 用 中 粗 砂填 充 密 实，与 管 壁 紧 密 接 触，不 得 用土 或 其 他 材 料 填 充；沟槽回填 从 管 底 基础 部 位 开 始到 管顶 以 上 500mm范围 内，应 采 用 人 工回填；管顶 500mm以 上 部 位，可 用 机 械 从 管 道 轴 线 两侧同 时 回填 压 实。8.4.4.3 井 室 及其 他 附属 构筑物 周 围回填处理的 压 实作业应 沿 井 室 中 心 对 称进 行，且 不 得 漏 夯。8.4.5 分 层检 验压实度 每 层 回填材 料 压 实 后 应 进 行 压 实度 检 测，检 测 合 格 后 方可 施工 上 一层。8.5 质量标准 DB11/T 1435 2017 10 8.5.1 主 控 项目 8.5.1.1 沟槽 不 得 带 水回填，回填材 料 符 合 设 计 要求。检查 方法：观察，按 GB/T 14684和设 计 要求 进行 检查，检查 报 告。检查 数 量：来源、条 件 相 同 的回填材 料，每 1000m2取 样 一 次，每 次 取 样 至 少 应 做 两 组 测 试，回填材 料 来源、条 件 变 化 时 应分 别 取 样。8.5.1.2 回填材 料 压 实度应 符 合 设 计 要求，设 计 无 要求 时 应 符 合表 7的规定。表 7 沟槽 回填 材 料 压实度 序 号 项 目 压 实度（%）轻型击 实 标准 检验 频 率 检验方法 范围 点数 1 沟槽 在路基范围 外 胸腔部 分 管 侧 90 两 井之 间或1000 一 每层 每侧 组(3点)用 环 刀 法 检 验 管顶 以 上 500mm 87 2 其 余 部 分 90或 按设 计 规定 农田 或 绿地范围 表层500mm范围 内 不 宜 压 实，预 留 沉 降量，表面平 整 2 沟槽 在路基范围 内 管顶 以 上 250mm内 87 由 路 槽 底算 起的 深度(mm)0-800 92 800-1500 90 1500 90 注：填材 料 的 压 实度，除 设 计 文件规定 采 用 重 型击 实 标准 外，其它 皆 以 轻型击 实 标准试验 获 得 最 大 干 密 度 为 100%；土的 最 佳 密 实度 测 定 方法 见 GB/T 50123；沟槽 位于 城 市 快速 路、主 干 路、次干 路 的 路 基范围 内 时，回填材 料 的 要求 按照 GB 50268执 行。8.5.2 一般 项目 8.5.2.1 回填 应 达到 设 计 高程，表面 应 平 整。检查 方法：观察，有 疑问 处用水准 仪 测 量。8.5.2.2 回填 时 管 道及附属 构筑物 无 损伤、沉 降、位 移。检查 方法：观察，有 疑问 处用水准 仪 测 量。8.6 成品保护 回填工 作 面 不 得 有 其 他 作业。8.7 注意事 项 8.7.1 施工 期 间 遇 雨 应及 时 碾 压 密 实，雨 后 应 翻 起 重 新 施工；四 级 风 以 上 天 气，应 停止 土 方 施工。8.7.2 压 实机 械 应 符 合 安 全 要求，作业人 员 按规定 配 备 防护 用 品。8.7.3 人 工回填 不 得 扬撒，机 械 回填 应 由 专 人 指挥。8.7.4 绿地 外 的沟槽回填，回填 质量及 标 高 还 应 符 合 既 有结构 要求。9 化学建材管 安装 9.1 材 料 要 求 DB11/T 1435 2017 11 9.1.1 管 节 及 管件规 格、性能 应 符 合 设 计 要求，质量 符 合 GB/T 18742（所有部 分）、GB/T 19472（所 有部 分）、GB/T 10002（所有部 分）、GB/T 5836（所有部 分）相关 要求。9.1.2 管件、胶 粘 剂 等 应 由管 节 生 产 厂 家配 套 提 供，并 符 合 设 计 要求。9.2 主要机具 电 或热 熔 焊 机、便 携 式 切割锯、倒链、夹钳、扣 带、清 洁 布 等。9.3 作业条件 9.3.1 沟槽 及 管 道 基础验 收合 格。9.3.2 管 道 安装 所 需 人 员、设备 就 位；管材 进 场 并 经 验 收合 格。9.3.3 沟槽 清 理 及 夜间 施工 符 合 本规 程 第 6.3.3条 的规定。9.4 操作工艺 9.4.1 工艺流程 管 道 铺 设 管 道连 接。9.4.2 管道 铺设 9.4.2.1 采 用 承 插 式 等 非锁 紧型 接 口、溶剂 粘 接、法 兰 连 接、螺 纹 连 接 时，宜 人 工 布 管 且 在 沟槽 内 连 接，宜 用 非金 属 绳索兜住 管 节 下 管，不 得 将 管 节翻 滚抛 入 槽 中。9.4.2.2 采 用 电熔、热 熔 等 锁 紧型 接 口 方 式 时，宜 在 沟槽 边 上 将 管 道分 段 连 接 后 以 弹 性 铺 管 法 移 入 沟 槽；移 入 沟槽 时，管 道 表面 不 得 有 明 显 的 划痕。9.4.3 管道 连接 硬聚氯乙烯 管（PVC-U）宜 采 用 承 插 式胶 圈 连 接、溶剂 粘 接、法 兰 连 接。聚乙烯 管(PE/HDPE)宜 采 用 承 插 式胶 圈 连 接、电熔 连 接、热 熔 连 接、法 兰 连 接。聚丙烯 管（PP/PPR）宜 采 用 热 熔 连 接、螺 纹 连 接。9.4.3.1 承插式胶圈连接：挖 承 口 部 位 工 作 坑 应 符 合 本规 程 11.4.2的规定；清 理 承 口 及 安装 交 圈 应 符 合 本规 程 11.4.4的规定；连 接 作业 宜 在 当 日 温 度 较 高 时 进 行，插 口 端 不应 插 到 承 口 底 部，应 留 出 不 小 于 10mm的 伸缩 空隙，插 入 前 可在 插 口 端 外壁 做 出 插 入 深度 标 记；插 入 完 毕 后，承 插 口 周 围 空隙 应 均 匀，连 接 的管 道应直 顺。9.4.3.2 法兰连接：连 接 前 应 检查 法 兰 的 密 封 面 及 密 封垫片,密 封 面 与 管 子 中 心 线 应 垂 直，密 封垫片 应 完 好且尺 寸正 确。应 检查管 端 面 垂 直度，其 垂 直度 偏 差 不应大于 1.5mm；应 使 用 相 同 规 格 的 螺 栓，安装 方 向 应 一 致；螺 栓 应分 2 3次 对 称 均 匀 地 拧 紧，不 得 先 拧 紧 一 侧，再拧 紧 另 一 侧。紧 固好 的 螺 栓 应 露 出 螺母 之 外 2 3个 丝扣 且 不应大于 螺 栓 直径 的 1/2。9.4.3.3 螺纹连接：螺 纹 连 接 的工 具 宜 采 用管 钳，应 根据 管 子 外 径 选 用 合 适 的管 钳，管 钳 型 号 应 参 照 表 8的规定 执行；不 得 在 管 钳 手 柄 上加 套 管 实 施安装；表 8 管 外径与 管 钳 规 格对照 表 管 钳 规 格 长 度（mm）150 200 250 300 350 夹持 管 子 最 大 外 径（mm）20 25 30 40 50 DB11/T 1435 2017 12 螺 纹 连 接 时 应 加 填 料，在 螺 纹外面 顺 丝扣 方 向 缠 上 填 料 3 5圈，用 手 拧 入 2 3扣，再 用管 钳 一 次 拧 紧，不 得 倒 回，装 紧 后 应 留 有 螺尾；管 道连 接 后，应 把挤 在 管 端螺 纹外面 的填 料 清 除 掉，填 料不 得 挤 入 管 腔；填 料 在 螺 纹 里 只 能 使 用 一 次，若松 开 螺 纹，重 新 拧 紧 时，应 更 换 新 填 料。9.4.3.4 电熔连接：连 接 前 应 检查管 道 和 电 热 熔 带 不 得 有 损伤，并应 将 管 道 的 外表面 和 电 热 熔 带内壁 上 的 杂 物 清 除干 净；通 过 水 平 杆 或 砂 袋 将 要连 接 的管 道 水 平 对 齐 地 放置 在 离 地 面 200mm 300mm处，管 道 基础 上 挖 有 操作 凹 槽的 可 将 管 道直 接 放置 在 管 道 基础 上；电 热 熔 带 应 将 连 接部 分 紧紧 包 住，电 热 熔 带接 头 应 重 叠 100mm 200mm。有 连 接 线 的 一 端 应 在 内 圈。PE棒 从 两侧 分 别 插 入，插 入 深度 约 50mm，并应 紧靠 有 连 接 线 的 一 端；电 热 熔 带外面 应 用钢 扣 带 套住，钢 扣 带 不 带 衬 板 的 端 头 应 与 电 热 熔 带内 圈 同 向 并 在 同 一 位 置。钢 扣 带 边 缘 要 与 焊接 片 的 边 缘 对 齐。应 用 夹钳夹 紧，使 电 热 熔 带 与 管 壁 紧紧 地 靠 在一 起；将 焊接 器 的 输 出 线 端 的 夹 子 与 电 热 熔 带 的 连 接 线头 相 连 接；应 根据 操作 规 程 进 行 焊接。焊接 时 间 到达 时，应 取 下连 接 线 夹 子，再夹 紧 一 次 夹钳约 1/4 1/2圈；焊接结 束 后 在 钢 扣 带 和 夹钳夹 紧 的 状 态 下，冷 却 时 间 夏 天 宜 为 20min，冬 天 宜 为 10min；冷 却 后，应 打 开钢 扣 带 观察 焊接 状况。9.4.3.5 热熔连接：连 接 端 面 应 清 洁、干 燥、无 油；应 在 管 端 测 量并 标 绘 出 热 熔 深度。熔 接 弯 头 或 三 通 时，应 按设 计 的 方 向 要求，在 管件和管材的直 线 方 向 上，用 辅助 标 志 标出 其位 置；连 接 时，应 将 管 端 无 旋转 地 插 入 热 套 内 至 所 标 志 的 深度，同 时，应 将 管件 无 旋转 地 推 到 加 热 头上，达到 规定标 志 处；加 热 时 间 应 符 合热 熔 工 具 生 产 厂 家 的规定；达到 加 热 时 间 后，应 立即把 管材 与 管件 从 加 热 套 与加 热 头 上 同 时取 下，迅 速 直 线 均 匀
