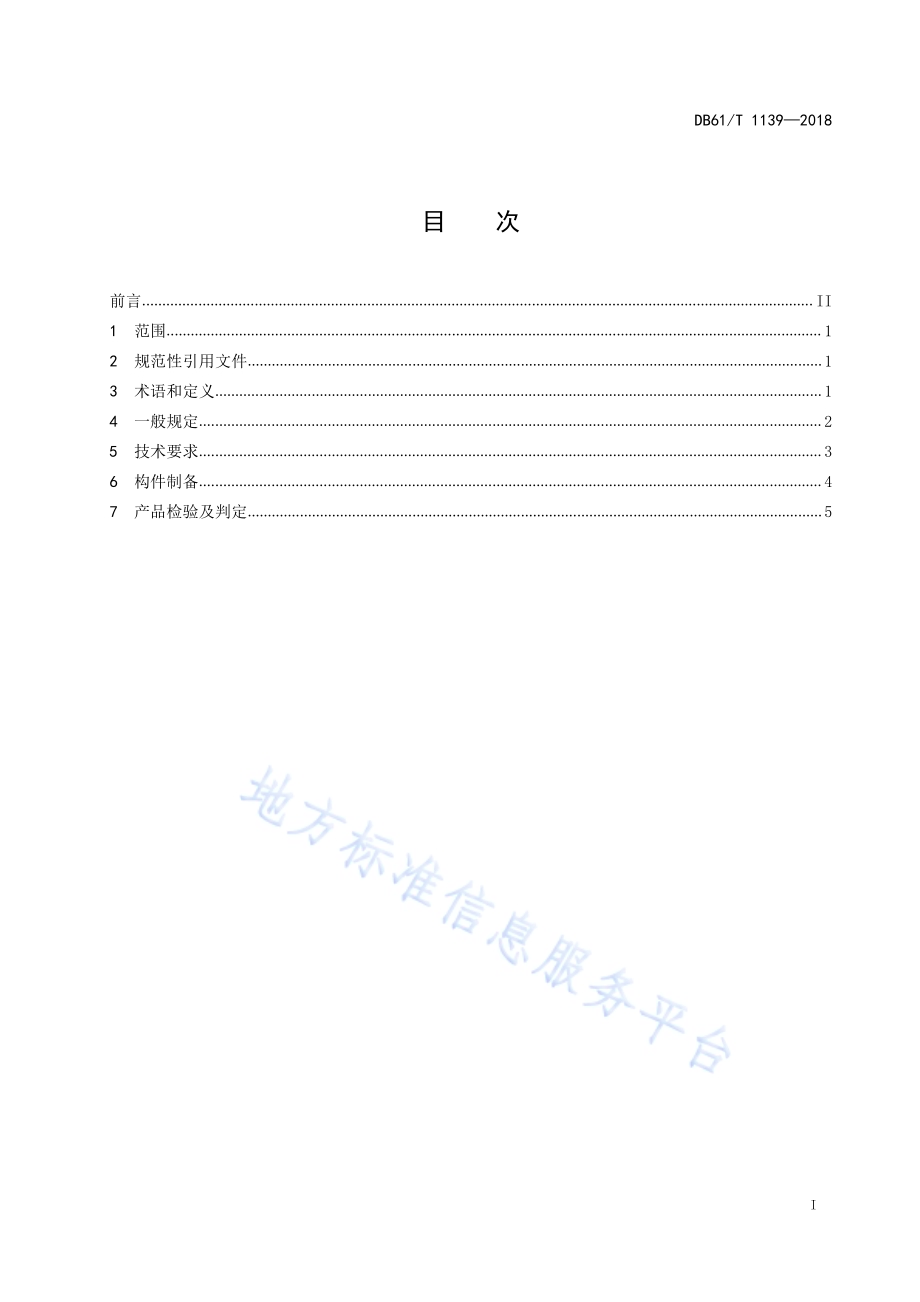

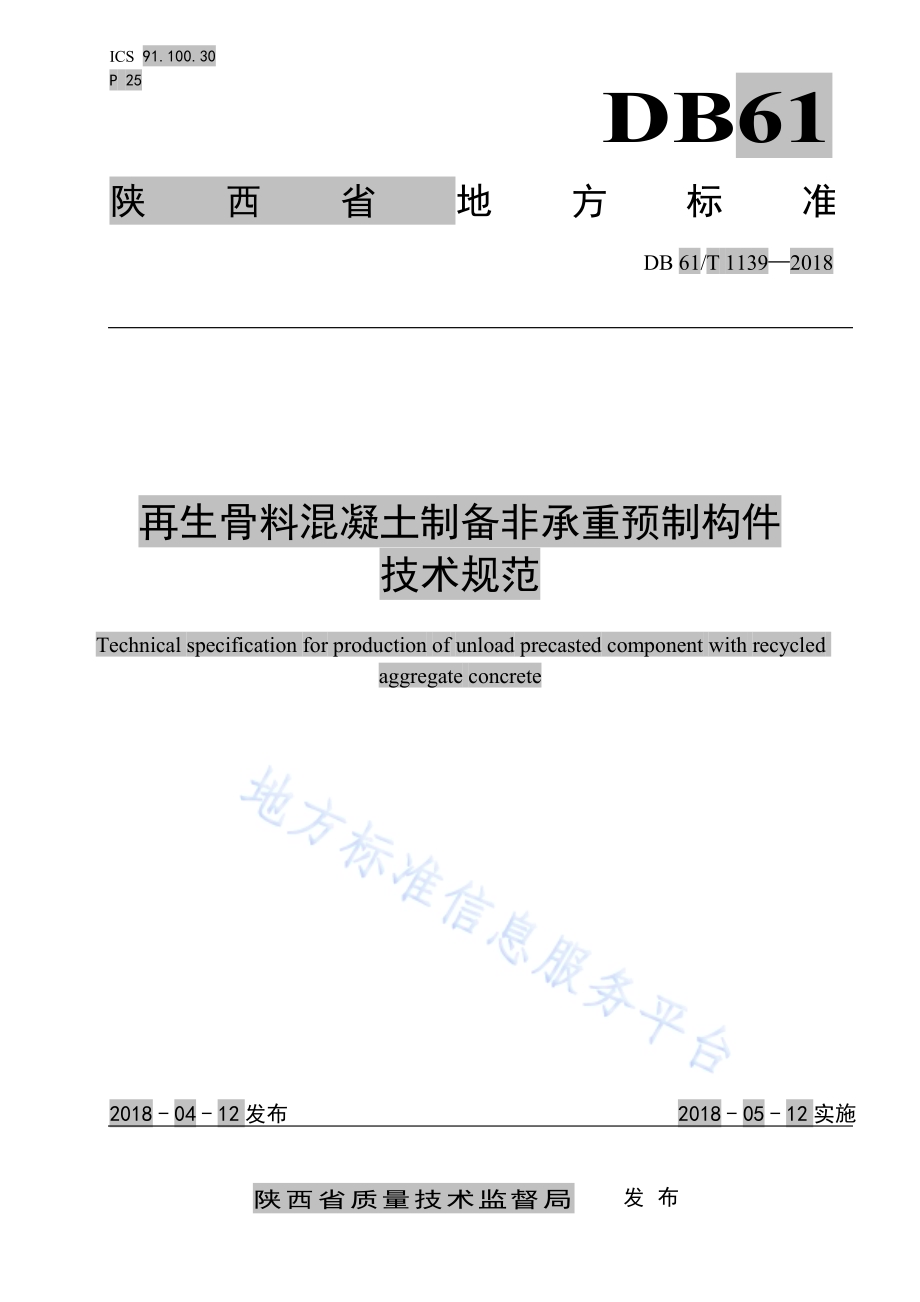

I C S 9 1.1 0 0.3 0P 2 5DB61陕 西 省 地 方 标 准D B 6 1/T 1 1 3 9 2 0 1 8再 生 骨 料 混 凝 土 制 备 非 承 重 预 制 构 件技 术 规 范T e c h n i c a l s p e c i f i c a t i o n f o r p r o d u c t i o n o f u n l o a d p r e c a s t e d c o m p o n e n t w i t h r e c y c l e da g g r e g a t e c o n c r e t e2 0 1 8-0 4-1 2 发 布 2 0 1 8-0 5-1 2 实 施陕 西 省 质 量 技 术 监 督 局发 布D B 6 1/T 1 1 3 9 2 0 1 8I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 一 般 规 定.25 技 术 要 求.36 构 件 制 备.47 产 品 检 验 及 判 定.5D B 6 1/T 1 1 3 9 2 0 1 8I I前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 陕 西 省 交 通 运 输 厅 提 出 并 归 口。本 标 准 起 草 单 位：陕 西 高 速 机 械 化 工 程 有 限 公 司、长 安 大 学、陕 西 省 高 速 公 路 建 设 集 团 公 司、陕 西建 工 集 团 混 凝 土 有 限 公 司、陕 西 兆 原 混 凝 土 工 程 有 限 公 司。本 标 准 主 要 起 草 人：成 高 立、李 晓 光、吕 乐 宁、王 立 路、屈 雅 安、马 玉 平、韩 荣 良、梁 建 红、成 顺利、郝 剑 军。本 标 准 由 陕 西 高 速 机 械 化 工 程 有 限 公 司 负 责 解 释。本 标 准 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 高 速 机 械 化 工 程 有 限 公 司电 话：0 2 9-8 3 3 3 6 9 6 2地 址：西 安 市 灞 桥 区 纺 南 路 西 段 2 号邮 编：7 1 0 0 3 8D B 6 1/T 1 1 3 9 2 0 1 81再 生 骨 料 混 凝 土 制 备 非 承 重 预 制 构 件 技 术 规 范1 范 围本 标 准 规 定 了 再 生 骨 料 混 凝 土 预 制 非 承 重 构 件 的 制 备、质 量 控 制 与 检 验。本 标 准 适 用 于 公 路 工 程 再 生 骨 料 混 凝 土 非 承 重 预 制 构 件。市 政、建 筑 等 其 他 相 关 工 程 可 参 考 执 行。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B 1 7 5 通 用 硅 酸 盐 水 泥G B/T 1 5 9 6 用 于 水 泥 和 混 凝 土 中 粉 煤 灰G B 6 5 6 6 建 筑 材 料 放 射 性 核 素 限 量G B/T 8 9 2 3.3 涂 覆 涂 料 前 钢 材 表 面 处 理 表 面 清 洁 度 的 目 视 评 定 第 3 部 分G B/T 2 5 1 7 6 混 凝 土 和 砂 浆 用 再 生 细 骨 料G B/T 2 5 1 7 7 混 凝 土 用 再 生 粗 骨 料G B 5 0 0 4 6 工 业 建 筑 防 腐 蚀 设 计 规 范G B/T 5 0 0 8 2 普 通 混 凝 土 长 期 性 能 和 耐 久 性 能 试 验 方 法 标 准J C/T 8 9 9 混 凝 土 路 缘 石J G J 6 3 混 凝 土 用 水 标 准J G J/T 2 4 0 再 生 骨 料 应 用 技 术 规 程J T G/T F 3 0 公 路 水 泥 混 凝 土 路 面 施 工 技 术 细 则J T G F 8 0/1 公 路 工 程 质 量 检 验 评 定 标 准 第 一 册 土 建 工 程3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1再 生 粗 骨 料 r e c y c l e d c o a r s e a g g r e g a t e由 建（构）筑 废 物 中 的 混 凝 土、砂 浆、石、砖 瓦 等 加 工 而 成，用 于 配 制 混 凝 土 的、粒 径 大 于 4.7 5 m m的 颗 粒。3.2再 生 细 骨 料 r e c y c l e d f i n e a g g r e g a t e由 建（构）筑 废 物 中 的 混 凝 土、砂 浆、石、砖 瓦 等 加 工 而 成，用 于 配 制 混 凝 土 的、粒 径 不 大 于 4.7 5 m m的 颗 粒。3.3D B 6 1/T 1 1 3 9 2 0 1 82再 生 骨 料 混 凝 土 r e c y c l e d a g g r e g a t e c o n c r e t e掺 配 一 定 比 例 再 生 骨 料 的 混 凝 土。3.4非 承 重 预 制 构 件 u n l o a d p r e c a s t e d c o m p o n e n t采 用 再 生 骨 料 制 作 的 用 于 非 承 重 部 位 的 混 凝 土 构 件。3.5再 生 骨 料 混 凝 土 预 制 构 件 r e c y c l e d a g g r e g a t e p r e c a s t c o n c r e t e c o m p o n e n t s采 用 再 生 骨 料 混 凝 土 制 作 的 混 凝 土 构 件。4 一 般 规 定4.1 基 本 要 求4.1.1 再 生 骨 料 混 凝 土 制 备 非 承 重 预 制 构 件 所 用 原 材 料，应 符 合 G B 6 5 6 6 中 3.1 的 规 定。4.1.2 预 制 再 生 骨 料 混 凝 土 构 件 模 具 组 装、制 作、脱 模、表 面 修 补、存 储、运 输 各 流 程 和 环 节，应 执行 全 面 完 善 的 质 量 管 理、安 全 保 证 体 系 和 试 验 检 测 程 序。4.1.3 再 生 骨 料 混 凝 土 用 原 材 料、模 具、钢 筋、预 埋 件 的 性 能 和 构 件 的 制 作 质 量，应 根 据 本 标 准 所 规定 的 检 查 数 量 分 批 进 行 检 验。4.1.4 混 凝 土 强 度 验 收 评 定 方 法 应 按 J T G F 8 0/1 的 要 求 执 行。4.2 再 生 骨 料 及 混 凝 土 配 合 比4.2.1 再 生 骨 料 宜 符 合 G B/T 2 5 1 7 6 和 G B/T 2 5 1 7 7 的 要 求。4.2.2 再 生 骨 料 进 场 应 对 骨 料 来 源、品 种、组 成 状 态 做 详 细 记 录，按 不 同 规 格 分 仓 堆 放，不 得 混 存；按 批 次 取 样 检 验 质 量。4.2.3 再 生 骨 料 混 凝 土 配 合 比 宜 参 照 J G J/T 2 4 0 相 关 要 求 确 定。再 生 骨 料 混 凝 土 配 合 比 确 定 文 件 应 包含 配 合 比 计 算、试 验 室 记 录、生 产 配 制 流 转 单 及 技 术 负 责 人 签 字 等。4.3 模 具4.3.1 再 生 骨 料 混 凝 土 制 备 预 制 构 件 模 具 采 用 塑 料 模 具 或 钢 模 具 等。模 具 应 满 足 再 生 骨 料 混 凝 土 浇 筑、脱 模、翻 转 时 刚 度 和 稳 定 性 要 求，并 便 于 清 理 和 涂 刷 脱 模 剂。4.3.2 塑 料 模 具 应 满 足 定 型 化 要 求，便 于 组 装 成 多 种 尺 寸 形 状。4.3.3 钢 模 具 组 装 宜 采 用 螺 栓 或 者 销 钉 连 接。4.3.4 模 具 质 量 要 求：a)采 用 塑 料 模 具，其 尺 寸 允 许 偏 差 及 检 查 方 法 应 符 合 表 1 要 求。外 观 不 能 发 生 扭 曲、翘 曲、弯 曲，表 面 应 平 整；b)钢 模 具 组 装 完 成 后 尺 寸 允 许 偏 差 及 检 查 方 法 符 合 表 2 要 求。D B 6 1/T 1 1 3 9 2 0 1 83表 1 塑 料 模 具 检 测 项 目项目 允许偏差 检验方法长 0.1%钢尺四边测量宽 0.1%钢尺四边测量高 0.2%钢尺四边测量对角线误差 0.1%钢尺测量对角线尺寸，取差值平整度 1 m m 十字卡尺测量模内壁各3 点垂直度 1 m m 直角靠尺和塞尺各底边直角中点测量表 2 钢 模 具 检 测 项 目项目 允许偏差 检验方法边长 2 m m 钢尺四边测量对角线误差 3 m m 钢尺测量两根对角线尺寸，取差值底模平整度 2 m m对角用钢尺固定，另取钢尺测量固定钢尺到底模各点距离的差值，取最大值侧板高差 1 m m 钢尺两边测量取平均值表面凸凹 1 m m 靠尺和塞尺检查扭曲 2 m m 对角线用钢尺固定，另取钢尺测量中心点高度差值翘曲2 m m钢直尺侧立模边，另取钢尺测量侧立钢直尺边到钢模边距离，取最大值弯曲2 m m钢直尺对准侧模角，另取钢尺测量钢直尺边到钢模内边距离，取最大值侧向扭曲1.0（构件长度3 0 0 时）用钢尺测量模底中心线与模面中心线的差值2.0（构件长度3 0 0 时）5 技 术 要 求5.1 规 格构 件 主 要 规 格 尺 寸 应 符 合 表 3 的 要 求。表 3 构 件 规 格单位为m m项目 平石 立石 L 立石 沟侧板 沟底板长 2 0 0 6 0 0 2 0 0 6 0 0 2 0 0 6 0 0 3 0 0 9 0 0 3 0 0 9 0 0宽 2 0 0 5 0 0 1 0 0 3 0 0 3 0 0 6 0 0 5 0 0 1 2 0 0 5 0 0 1 2 0 0厚 1 0 0 3 0 0 1 0 0 8 0 0 1 0 0 8 0 0 6 0 1 2 0 6 0 1 2 05.2 质 量 要 求5.2.1 按 照 构 件 用 途，物 理 力 学 指 标 分 为 级、级 和 级。5.2.2 外 观 质 量 应 符 合 表 4 要 求，表 面 不 允 许 出 现 贯 穿 裂 纹、分 层、色 差。D B 6 1/T 1 1 3 9 2 0 1 84表 4 外 观 质 量项目 级 级 级缺棱掉角影响顶面或正侧面的破坏最大投影尺寸 3 m m 5 m m 1 5 m m面层非贯穿裂纹最大投影尺寸 0 m m 5 m m 1 0 m m可视面粘皮（脱皮）及表面缺损最大面积 1 0 m m23 0 m m25 0 m m2气孔直径 2 m m 5 m m 1 0 m m5.2.3 构 件 成 品 尺 寸 允 许 偏 差 应 符 合 表 5 要 求。表 5 尺 寸 允 许 偏 差项目 级 级 级长 0.2%0.3%0.5%宽 0.2%0.3%0.5%高 0.5%0.5%0.5%平整度 1 m m 2 m m 4 m m垂直度 0.5 m m 1 m m 2 m m5.2.4 构 件 吸 水 率 应 符 合 表 6 要 求。试 验 方 法 应 按 J C/T 8 9 9 附 录 D 给 出 的 要 求 执 行。表 6 构 件 吸 水 率项目 级 级 级吸水率 5%6%7%5.2.5 再 生 骨 料 混 凝 土 预 制 构 件 的 混 凝 土 强 度 应 符 合 表 7 要 求，应 满 足 相 应 的 抗 压 强 度 要 求。构 件 级别 与 强 度 等 级 按 表 7 选 择。强 度 试 验 方 法 应 按 J T G F 8 0/1 的 要 求 执 行。表 7 强 度 等 级级别 级 级 级强度等级 C 3 0 C 2 5 C 2 05.2.6 抗 冻、抗 盐 冻 性 应 符 合 表 8 要 求。抗 冻 性 试 验 方 法 应 按 G B/T 5 0 0 8 2 的 要 求 执 行。抗 盐 冻 试 验 方法 应 按 J C/T 8 9 9 附 录 E 的 要 求 执 行。表 8 抗 冻 和 抗 盐 冻 要 求强度等级抗冻性 抗盐冻性D 5 0，质量损失平均值（%）N D 2 5，质量损失平均值（k g/m2）C 3 0 3.0 0.5C 2 5、C 2 0 5.0 1.0注：需做抗盐冻试验时，可不做抗冻性试验。年极端气温大于0 时，可不做抗冻性试验。6 构 件 制 备6.1 一 般 规 定6.1.1 应 依 据 构 件 制 作 图 编 制 构 件 制 作 计 划 书。6.1.2 应 对 各 工 艺 单 元 进 行 技 术 交 底，并 对 操 作 人 员 进 行 专 业 技 术 操 作 技 能 培 训。D B 6 1/T 1 1 3 9 2 0 1 856.1.3 前 道 工 序 质 量 检 测 结 果 不 符 合 要 求 时，不 应 进 行 后 续 工 序。6.1.4 建 立 构 件 标 识 系 统，标 识 系 统 应 满 足 唯 一 性 要 求。6.2 钢 筋预 制 混 凝 土 构 件 用 钢 筋、加 工 形 状 及 数 量，应 满 足 设 计 要 求。6.3 预 埋 件6.3.1 预 制 混 凝 土 构 件 脱 模、翻 转、安 装、临 时 支 护、施 工 脚 手 架、防 护 设 施 安 装 等，应 设 置 预 埋 件。6.3.2 预 埋 件 的 材 料、品 种 应 按 照 构 件 制 作 图 要 求 进 行 制 作，并 准 确 定 位。6.3.3 安 装 预 埋 件 时 应 同 时 做 防 腐 防 锈 处 理。处 理 方 式 及 效 果 应 符 合 G B 5 0 0 4 6 和 G B/T 8 9 2 3.3 的 规 定。6.4 模 具 清 理6.4.1 塑 料 模 具 或 钢 模 具 经 检 查 结 果 合 格 并 涂 刷 脱 模 剂 后，方 可 使 用。6.4.2 塑 料 模 具 脱 模 后 应 清 理 模 具 上 残 留 物，并 经 过 清 洗 后 再 使 用，模 具 清 洗 宜 采 用 清 洗 池 流 水 作 业的 方 式 清 洗。6.5 再 生 骨 料 混 凝 土6.5.1 原 材 料 应 符 合 下 列 要 求：a)水 泥 宜 采 用 不 低 于 4 2.5 级 硅 酸 盐 或 普 通 硅 酸 盐 水 泥，并 应 符 合 G B 1 7 5 的 规 定；b)砂 宜 选 用 中、粗 天 然 砂 或 再 生 细 骨 料，粗 骨 料 宜 选 用 4.7 5 m m 2 6.5 m m 再 生 粗 骨 料；c)外 加 剂 品 种 应 通 过 试 验 室 进 行 试 配 后 确 定，质 量 应 符 合 J T G/T F 3 0 的 规 定；d)粉 煤 灰 应 符 合 G B/T 1 5 9 6 中 级 或 级 技 术 性 能 及 质 量 指 标 的 要 求；e)拌 合 用 水 应 符 合 J G J 6 3 的 规 定。6.5.2 原 材 料 应 有 产 品 检 验 合 格 证 或 质 量 检 验 报 告。6.5.3 再 生 骨 料 混 凝 土 的 拌 制 应 满 足 普 通 水 泥 混 凝 土 拌 制 要 求，并 应 严 格 控 制 用 水 量。6.5.4 构 件 储 存 按 规 格 型 号、批 量、批 号 分 区 堆 码 储 存 构 件，构 件 堆 场 宜 设 置 防 晒、防 雨、防 冻 措 施。7 产 品 检 验 及 判 定7.1 检 验 分 类检 验 分 为 出 厂 检 验 和 型 式 检 验。7.2 产 品 检 验7.2.1 出 厂 检 验 应 包 含 以 下 内 容：a)每 批 出 厂 产 品 均 应 进 行 出 厂 检 验；b)出 厂 检 验 项 目：外 观 质 量、尺 寸 偏 差、抗 压 强 度。7.2.2 型 式 检 验 应 包 含 以 下 内 容：a)型 式 检 验 项 目：外 观 质 量、尺 寸 偏 差、吸 水 率、抗 压 强 度、抗 冻 性、抗 盐 冻；b)下 列 情 况 应 进 行 型 式 检 验：1)新 产 品 投 产 时；2)原 材 料 或 生 产 工 艺 发 生 变 化 时；D B 6 1/T 1 1 3 9 2 0 1 863)停 产 一 个 月 或 更 长 时 间 后 恢 复 生 产 时；4)出 厂 检 验 结 果 与 上 次 型 式 检 验 有 较 大 差 异 时；5)正 常 生 产 时，每 年 一 次；6)国 家 质 量 监 督 机 构 要 求 检 验 时。7.3 组 批 及 抽 样 规 则7.3.1 按 同 规 格、级 别、适 用 等 级 及 日 产 量 每 5 0 0 0 块 为 一 批，不 足 5 0 0 0 块 亦 为 一 批。7.3.2 抽 样 前 应 先 确 定 抽 样 方 法，抽 取 试 样 应 具 有 代 表 性。试 样 龄 期 应 为 2 8 天。7.4 检 验 项 目7.4.1 检 验 外 观 质 量 和 尺 寸 偏 差 的 试 样，按 随 机 抽 样 法 从 成 品 堆 中 每 批 产 品 抽 取 1 0 块 试 样 检 验，应 符合 表 4、表 5 要 求。7.4.2 吸 水 率 从 外 观 质 量 试 样 中 抽 取 3 个 试 样，分 别 截 取 1 0 0 m m 1 0 0 m m 规 格 的 试 样 3 个 测 定，检 验结 果 应 符 合 表 6 要 求。7.4.3 强 度 检 验 应 包 含 以 下 内 容：a)强 度 试 样，取 同 批 构 件 混 凝 土 预 留 抗 压 强 度 试 件，测 定 抗 压 强 度。b)预 制 混 凝 土 构 件 混 凝 土 强 度 应 按 J T G F 8 0/1 的 规 定 分 批 检 验 评 定。7.4.4 采 用 预 留 标 准 试 件 进 行 抗 冻 性、抗 盐 冻 性 检 验，检 验 结 果 应 符 合 表 8 要 求。7.5 质 量 评 定质 量 评 定 应 按 J T G F 8 0/1 的 规 定 评 定。_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
