沼气发电机组运行管理规范DB15／T 1277-2017.pdf

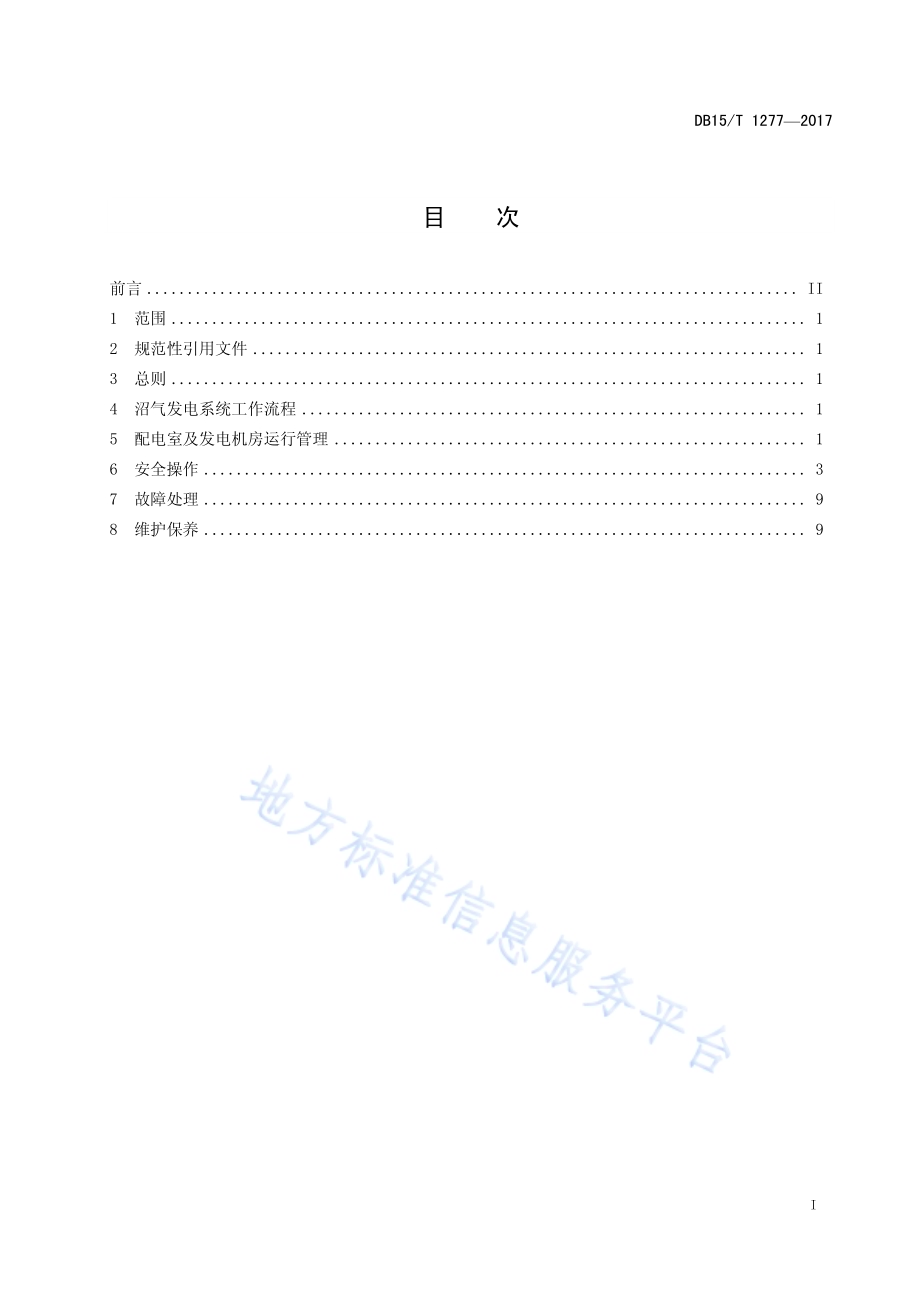

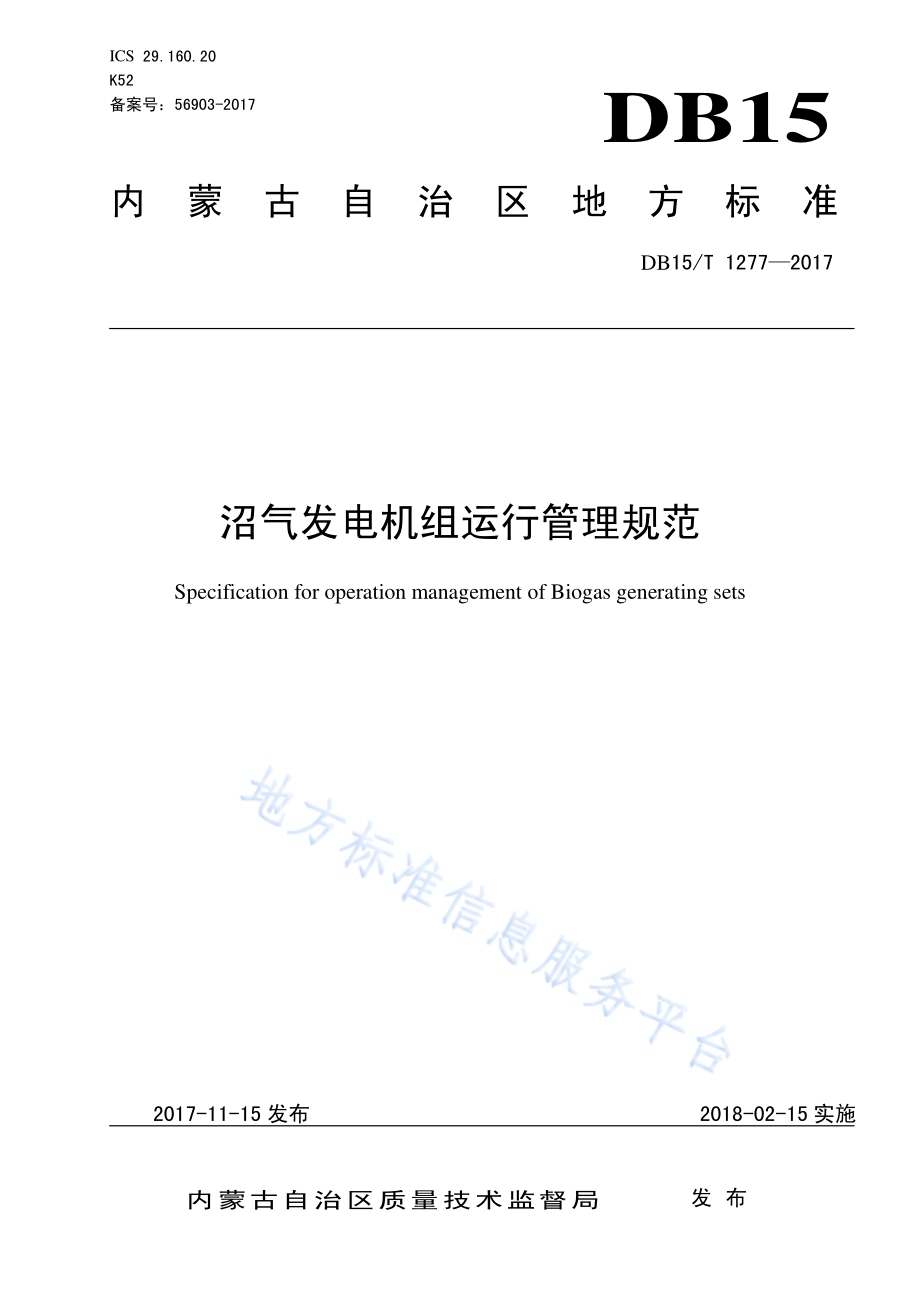

ICS 29.160.20 K52 备案号：56903-2017 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1277 2017 沼气发电 机组运行 管理规范 Specification for operation management of Biogas generating sets 2017-11-15 发布 2018-02-15 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 DB15/T 1277 2017 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 总则.1 4 沼 气发 电系 统工 作流 程.1 5 配 电室 及发 电机 房运 行 管理.1 6 安 全操 作.3 7 故 障处 理.9 8 维 护保 养.9 DB15/T 1277 2017 II 前 言 本标准 按照GB/T1.1-2009 给出的 规则 编写。本标准 由内 蒙古 自治 区新 能源和 可再 生能 源标 准化 技术委 员会（SAM/TC 22）提出。本标准 由内 蒙古 自治 区新 能源和 可再 生能 源标 准化 技术委 员会（SAM/TC 22）归口。本标准 起草 单位：内蒙 古 华蒙科 创环 保科 技工 程有 限公司、内蒙 古蒙 牛生 物 质能有 限公 司、内 蒙古农村生 态能 源环 保站、内 蒙古自 治区 产品 质量 检验 研究院。本标准 主要 起 草 人：石云 霞、孙 海龙、李 春生、李 卫星、张瑞 强、尹春 祥、周加栋、赵 强、魏威、李显光、毛 志慧。DB15/T 1277 2017 1 沼气发电 机组运 行管理规 范 1 范围 本 标准 规定 了沼 气 发 电机 组 运行 管理、安 全操 作、故障处 理、维护 保养 的 有 关要求。本标准 适用 于沼 气发 电机 组的运 行管 理。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 2820.4 往 复式 内燃 机驱动 的交 流发 电机 组 第4部分：控 制装 置和 开关 装 置 GB/T 2820.5-2009 往 复式内 燃机 驱动 的交 流发 电机组 第5 部分：发 电机 组 GB/T 21428-2008 往复 式 内燃机 驱动 的发 电机 组安 全性 GB 26859-2011 电力 安全 工作规 程 电力 线路 部分 GB/T 29488-2013 中 大功 率沼气 发电 机组 GB/T 51063-2014 大 中型 沼气工 程技 术规 范 NY/T 1223-2006 沼 气发 电 机组 NY/T 1704 沼气 电站 技术 规范 3 总则 加强和 完善 沼气 电站的 运行 管理，提 高管 理人 员和 操作人 员的 技术 水平，保 证沼气 发电 机组 安全、稳定、高效 运行，指导 沼气 发电 机组 的标 准化 运行 管理、安全 操作、故 障处 理及 维 护保 养。4 沼气发 电系 统工 作流 程 将净化 过的 沼气，收集 到 储气柜 中，利 用增 压风 机 将储气 柜中 的沼 气输 送至 发电机 组。发 电机 组将空气和 沼气 的混 合气 吸入 气缸内，发 电机 组经 过吸 气、压 缩、做功、排 气四 个冲程 推活塞 往 复运 动，带动曲轴 转动，曲 轴带 动发 电机 组 运转 进行 发电。5 配电室 及发 电机 房运 行管 理 5.1 配电室 及发 电机 房管 理制 度如下：a)机房内 应当 通风 良好，光 线充足，门 窗开、关 灵活，防小 动物 设施 完好；b)设备设 施应 表面 无积 尘、无锈蚀、无 杂物、油 漆完 好，整 洁光 亮；c)发电、配电 设备 设施 的专 用工、器具 及机 房、配电 室各门 的钥 匙由 当班 人员 统一保 管；d)非当班 人员 不准 进入 机房，若需要 进入，须 经请 示同 意 后，并 在当 班人 员陪 同下 方 可进入 机房；DB15/T 1277 2017 2 e)工作人 员应 穿工 作服、绝 缘鞋，戴绝 缘手 套。5.2 交接班 制度 如下：a)接班人 员应 提 前15 分钟 到 岗，穿戴 好工 作服、绝 缘 鞋和绝 缘手 套，当面 和交 班人员 进行 交接，双方负 责人 在交 接班 记录 上签字 后方 可离 岗；b)如有遗 留问 题应 当面 交接 清楚，必要 时到 现场 查看 后方可 离岗；c)如有突 发事 故暂 停交 接，在交班 负责 人带 领下 共同 处理故 障，直到 故障 处理 完毕才 可交 接；d)双方现 场确 认设 备仪 表运 行正常 后方 可交 接；e)对所使 用工、器 具 应 现场 交接。5.3 倒闸操 作及 检修 保养 制度 如下：a)实行工 作票 制度；b)实行工 作许 可制 度，工 作票 交给当 班人 员，当 班人 员对 工作票 的内 容逐 条确 认无 误后开 始执 行，如有疑 问上 报给 当班 负责 人，经 当班 负责 人确 认无 误后执 行；c)实行工 作监 护制 度，由当 班负责 人实 行监 护，值班 员进行 操作，不 得一 个人 单独操 作；d)如遇工 作间 断、转移、终 结时，由当 班人 员和 执行 负责人 现场 签字 确认；e)在检修、保 养过 程中 严格 按照停 电、验电、装 设接 地线、悬挂 标志 牌和 装设 遮拦的 标准 流程 执行。5.4 巡回检 查制 度如 下：a)每小时 检 查1 次 沼气 发电 机组的 运行 情况，发 现异 常应及 时调 整并 报告；1)检查发 电机 组 运 行是 否正 常，油、水 系统 是否 正常；2)检查有 无异 常响 声或 异味；3)检查各 仪表 指示 是否 正常，指示 灯是 否正 常；4)检查单 相、三相 电压 是否 在额定 值的 10%范 围以 内；5)检查各 种接 头是 否有 过热 或烧伤 痕迹。b)发动机 在运 行过 程中，操 作人员 应随 时掌 握负 载的 变化情 况，并对 发电 机 组 的最大 负荷 进行 限制；c)每小时 检 查1 次 沼气 发电 机 组进 气管 路，防止 漏气 及冷凝 水过 多影 响供 气；d)配电室 值班 电工 每班 巡查 高低压 开关 柜、变压 器 各1 次；1)安全用 具是 否齐 全，是否 存放于 规定 位置；2)接地线 有无 腐蚀 或松 动；3)各种临 时用 电接 线情 况；4)各种指 示牌、标 示牌 是否 完好；5)防小动 物设 施是 否完 好。e)配电室 值班 电工 应按 规定 的频次 进行 检查、巡 视、监 控，并 把每 次所 到巡 查点 的 时间记 录在 发、配电设 备设 施运 行日 志上；f)对于巡 查中 发现 的问 题，应及时 采取 整改 措施，处 理不了 的问 题应 及时 如实 汇报上级，在 上级的协助 下予 以解 决。5.5 安全管 理制 度如 下：a)操作高 压设 备时，应 配戴 绝缘手 套、穿绝 缘靴、着 工作服、挂 警示 牌、使用 绝缘操 作杆；b)操作低 压设 备时，应 穿绝 缘鞋、带棉 纱手 套、着工 作服、挂警 示牌、避 免正 向面对 操 作 设 备；DB15/T 1277 2017 3 c)要保证 发电 机房、脱 硫间 等场所 的防 爆灯，沼 气报 警仪，防爆 风机 功能 正常，报警 仪和 风机 要联动运 行，并且 每年 校 验1 次传 感器 的灵 敏度 及精 度；d)发电机 房应 装设 消音 设备；e)操作人 员进 入机 房操 作时，应 穿戴 劳保 用品，机 器 运转过 程中 不能 直接 面对 防爆装 置，要 避开飞轮等 高速 旋转 件，不应 触摸发 电机 组缸 盖、排气 管等高 温部 件；f)启动发 电机 组时，不 允许 操作人 员站 在发 动机 两侧；g)每日检 查油 底壳 内机 油液 面及油 质状 况，检查 燃气 管道 压 力是 否符 合规 定；h)每班应 检查 各连 接，固定 部分是 否坚 固牢 靠，监视 仪表所 指示 的排 气温 度、机油压 力及 油 温 变化是否 正常；i)应观察 沼气 发电 机组 的排 烟情况，监 听沼 气发电 机 组的声 音，如果 出现 异常 现象及 时查 找原 因并予以 排除；j)要保持 沼气 发电 机组 的外 观及工 作环 境的 整齐 清洁；k)要设计 气体 泄漏 报警 系统；l)冬季若 发电 机 组 不发 电时，应 将冷 却水 及时排出，防止冻 裂散 热设 备。宜使 用防冻 液代 替软 化水；m)避雷针 每年 检1 次；n)机房内 严禁 存放 易燃、易 爆危险 物品，并 禁止 吸烟，消防 器材 配备 齐全。6 安全操 作 6.1 并网沼 气发 电机 组启 动操 作流程 如下：a)检查发 电机 组润 滑油，油 位应在 上限 和下 限之 间；b)开启空 气进 风机；c)开启沼 气阀 门并 开启 鼓风 机；d)全面开 启发 电机 组附 属设 备；e)启动发 电机 组；f)调整额 定电 压（380 V 或 10 kV），调 整转 速达 到额 定转速，调 整发 电机 组电 压、相 序和 电 网电压、相序 一致；g)调整发 电机 组相 位角，当 发电机 组相 位和 电网 相位 一致时，并 网同 期装 置自 动合上 发电 机 组 并网开关，并 逐渐 加载 运行；h)停机时，先 减成 空载 运行，随后 拉开 并网 开关，再 停发电 机组，最 后停 辅机。6.2 离网沼 气发 电机 组启 动操 作流程 如下：a)检查发 电机 组润 滑油，油 位应在 上限 和下 限之 间；b)开启空 气进 风机；c)开启沼 气阀 门并 开启 鼓风 机；d)全面开 启发 电机 组附 属设 备；e)启动发 电机 组；f)调整额 定电压（380 V），调整转 速达到 额定转 速，待转速 稳定后，逐渐 给发 电机 组 加载，直到负载 全部 加载 完毕；g)停机时，先 减成 空载 运行 再停发 电机 组，最后 停辅 机。DB15/T 1277 2017 4 6.3 发电机 组操 作流 程见 图 1 图3。图1 发电 机 380 V 并 网操 作 流 程图 确认10 KV 母线 带电、升 压变 压器 高 压开关 断开 启动空 气、沼气 增压 风机 并确 认沼 气 压力达 到发 电机 组要 求 合10 KV 升 压变 压器 开关、确 认升 压 变压器 高压 开关 闭合 启动发 电机 组附 属设 备 启动发 电机 组 在操作 界面 上点 击“手 动”，然后 再点 击“启动”，发电机 组启 动后 再点 击“同步”，开 始自动 并网 在操作 界面 上点 击“自动”，然后 在点 发电机 组控制柜上 按下“启 动”按钮，发 电机 组 开始启 动、并网 手动 自动 在操作 界面 上点 击“正功 率”，加载 到50%，等各种参数 稳定 后再 手动 加载，使机 组在 合适的 负荷 下运行 并网后 发电 机组 自动 加载，使 其随 各 种参数 自动调整负 荷运 行 手动 自动 手动 自动 停机时，在 操作 界面 上点 击“解列”开始减 载；脱载后点 击停 止，发电 机组 停止 工作 发电机 组根 据沼 气量 自动 停止 DB15/T 1277 2017 5 图2 发电 机10 kV 并 网操 作流 程图 确认10 KV 母线 带电 启动发 电机 组附 属设 备 启动沼 气增 压风 机并 确认 沼气 压力 达 到发电 机组 要求 启动发 电机 组 闭合发 电机 断路 器（380 V），给升 压 变压器 供电 在操作 界面 上点 击“同步”，开 始自 动并网 在操作 界面 上点 击“自动”，发 电机 组开始自动 并网 手动 自动 在操作 界面 上点 击“正 功率”，加 载 到50%，等各种 参数 稳定 后再 手动 加载，使 机 组在合适的 负荷 下运 行 并网后 发电 机组 自动 加载，使 其随 各 种参数自动 调整 负荷 运行 手动 自动 手动 自动 停机时，在 操作 界面 上点 击“解列”开始减载；脱载 后点 击停 止，发电 机组 停 止工作 发电机 组根 据沼 气量 自动 停止 DB15/T 1277 2017 6 图3 离网发 电机 组操 作流 程图 6.4 发电机 组应 急预 案见 图 4 图5。图4 并网发 电机 组应 急预 案 启动空 气、沼气 增压 风机 并确 认沼 气 压力达 到发 电机 要求 启动发 电机 组 启动发 电机 组 附 属设 备 调节电 压和 转速，待 电压、转 速稳 定 后加载 运行 停机时，先 减载 成空 载，再停 发电 机 组和辅 机 发电机 组上 网运 行会 遇到 两种 情况 发电机 组严 重超 负荷 运行，其 会自 动 保护解列，在1 秒内 不解 列，操作 人员 应 迅速按下“急停”按 钮 发电机 严重 超负 荷运 行，其 会自 动保 护解列，在1 秒 内不 解列，操作 人员 应迅 速按下“急 停”按钮 检查发 电机 组出 线开 关是 否脱 扣处 在 断开位置，如开 关是 闭合 的，按 开关 脱扣 按钮，使开关 处于 断开 状态 待电 网电 压稳 定 后再启动发 电机 检查发 电机 出线 并网 开关 是否 断开，是否正常使 用，如能 使用 待电 压稳 定后 再 启动发动机 组 地方变电站全站失电 电网瞬间电压波动 拉开升压变压器高压开关 断开升压变压器高压出线柜开关 DB15/T 1277 2017 7 图5 离网发 电机 组应 急预 案 7 故障处 理 7.1 发电机 组运 行故 障处 理 有下列 情况 之一，发 电机 组要立 即解 列停 机，查明 原因排 除故 障后 才能 重新 启动运 行：a)声音异 常；b)气味异 常；离网发 电机 组运 行会 遇到 两种 情况 发电机 组超 负荷 运行，频 率低 于45 HZ，在30 秒 内不 能恢 复 到 50 HZ，操作 人 员应迅速按 下“急停”按 钮 发电机 组严 重超 速运 行，频 率高 于55 HZ，在30 秒 内不 能恢 复 到 50 HZ，操 作人 员应迅速按 下“急停”按 钮 重新启 动发 电机 组，加载 运行（应 适 量减去部分 负荷）。检查发 电机 组，排除 故障 后，重新 启 动发电机组 运行 DB15/T 1277 2017 8 c)润滑油 喷射；d)冷却液 喷射；e)辅机故 障。7.2 变压器 运行 故障 处理 方法 如下：a)变压器 无论 何种 保护 动作 自动跳 闸，应立 即查 明保 护装置 动作 情况 并 报 告；b)变压器 开关 自动 跳闸 要根 据故障 信号 检查 保护 范围 内的全 部设 备，如外 部有 明显故 障，待故 障消除后，可 不经 内部 检查，经同意 即 可投 入运 行。如外部 无明 显故 障，应 由 专业人 员进 行检 查试验，在未 查 明 原因 前不 应运行。如 果要 投入 运行 应 经批 准后 方可 运行；c)变压器 有着 火等 危急 现象 时应立 即断 开两 侧开 关，处理应 遵守 安全 规程 中的 规定。7.3 系统运 行故 障处 理 10 kV 系统 接地时，应 立即 巡查设 备 故 障点，巡查 时 应遵守 安全 生产 规程 的规 定，10 kV 电压互 感 器PT 带电 接地 故障 运行 不得 超过8 小时。10 kV系统 频率 降低 时，应直 接解 列。7.4 继电保 护及 自动 装置 的运 行故障 处理 如下：a)继电保 护及 自动 装置 的投 用或停 用，应按 规定 进行；b)继电保 护及 自动 装置 的投 入应 和 1 次 系统 运行 方式 相符合；c)继电保 护及 自动 装置 投入 运行后，每 月进 行1 次系 统运行 方式 检 查 核对，检 查情况 记入 运行 记录 日志；d)继电保 护与 自动 装置 运行 中的检 查项 目：自动 装置 的投入 和退 出应 和 一 次系 统运行 方 式 相 符；e)信号监 视灯、电 源指 示仪 表指示 应正 确；f)各种保 护及 自动 装置 的外 壳应完 好，无破 裂现 象；g)各信号 继电 器应 无掉 牌；h)各继电 器内 部无 烧坏 现象。8 维护保 养 8.1 发电机 组维 护保 养内 容如 下：a)在润滑 油厂 家没 有明 确说 明情况 下，润滑 油及 滤芯 每 500 小时 更 换1 次；b)空气滤 芯、沼气 滤芯 每周 吹扫 1 次，每 15 天 更换 一次；c)每班检 查1 次油 底壳 内机 油液面 及油 质状 况；d)每班检 查1 次沼 气管 道压 力是否 符合 规定 要求；e)每班检 查1 次发 电机 组各 连接及 固定 部分 是否 牢靠、监视 仪表 所指 示工 作参 数是否 正常、发电机组排 气温 度、机油 压力 及温度 是否 正常；f)每小时 检 查1 次 发电 机组 声音是 否正 常，如异 常及 时停机 查明 原因 排除 故障；g)每班清 理1 次发 电机 组表 面尘土，保 持外 表清 洁，利于发 电机 组散 热；h)发电机 组冷 却液 防冻 液 每2 年更 换1 次，软化 水每 班 加注 1 次（在 冬季停 机时 要及时 放掉，避免冻坏 发电 机组 或散 热器）；i)有备用 机组 的情 况下，发 电机组 应交 替使 用，如长 期停用，停 用的 发电 机组 应每周 启 动 1 次，空载转 动1 小时 以上；j)应经常 对沼 气管 路的 沼气 喷嘴进 行清 通；DB15/T 1277 2017 9 k)发电机 房的 电气 设备 应每 年检 测1 次；l)发电机 组必 须每 周检 查 1 次，发 电机 组及 调速 器必 须使用 规定 型号 的润 滑油；m)发电机 组余 热利 用系 统的 管道、换热 器和 保温 设施 应每年 检 修 1 次；n)沼气进 气管 路上 的电 磁阀 应每月 检 修 1 次；o)发电机 组和 附属 设备 内的 水垢应 半年 清 除 1 次。8.2 变压器 维护 保养 内容 如下：a)每班检 查1 次变 压器 声音 是否正 常，有无 杂音 及异 响；b)每班检 查1 次绝 缘部 分有 无破损、裂 纹及 放电 痕迹；c)每班检 查1 次各 部 件 接头 有无过 热现 象；d)每班检 查1 次变 压器 顶部，应无 尘埃、无 异物，每 月除 尘 1 次；e)每班检 查1 次变 压器 各温 度计指 示是 否正 常。8.3 配电柜 维护 保养 配电柜 的维 护保 养包 括高 压柜、低压 柜、直流 屏及 蓄电池 柜的 维护 保养。a)高压柜 维护 保养 内容 如下：1)绝缘部 分应 无裂 纹、破损 和放电 痕迹；2)各接头、接 触部 分应 无过 热现象；3)位置、信号 指示 应正 确；4)开关使 用过 程中 无杂 音。b)低压柜 维护 保养 内容 如下：1)每月除 尘1 次；2)配电柜 及开 关螺 栓每 月紧 固 1 次；3)无功补 偿柜 每班 检 查 1 次，发现 鼓包 或有 放电 痕迹 应 及时 更换。c)直流屏 及蓄 电池 柜维 护保 养 内容 如下：1)蓄电池 防酸 帽和 密封 盖应 齐全，定期 用清 水冲 洗；2)蓄电池 运行 中检 查容 器完 整不漏，接 头应 牢固。
