智慧社区 智慧家庭入户设备通信及控制总线通用技术要求DB42／T 1499-2019.pdf

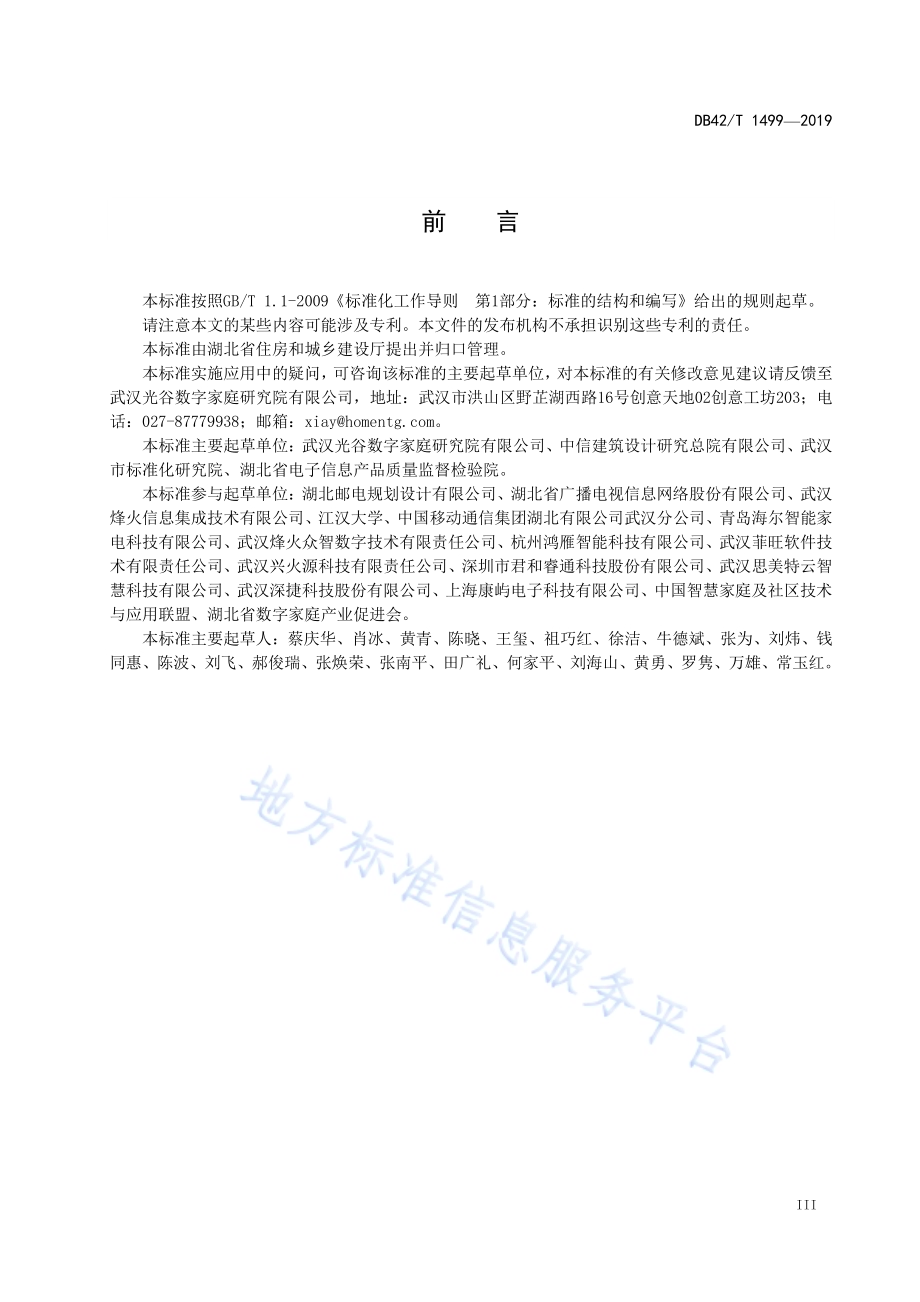

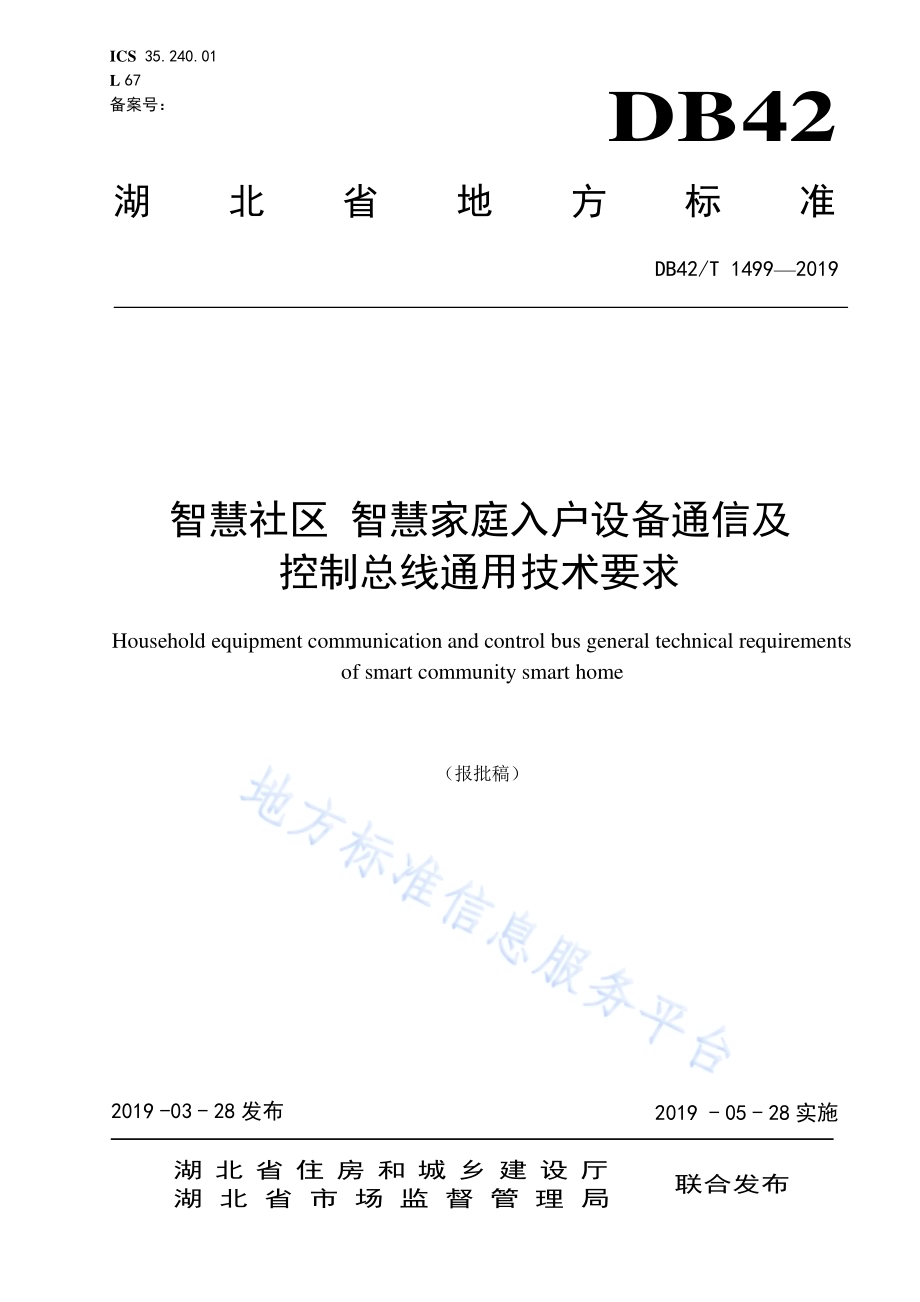

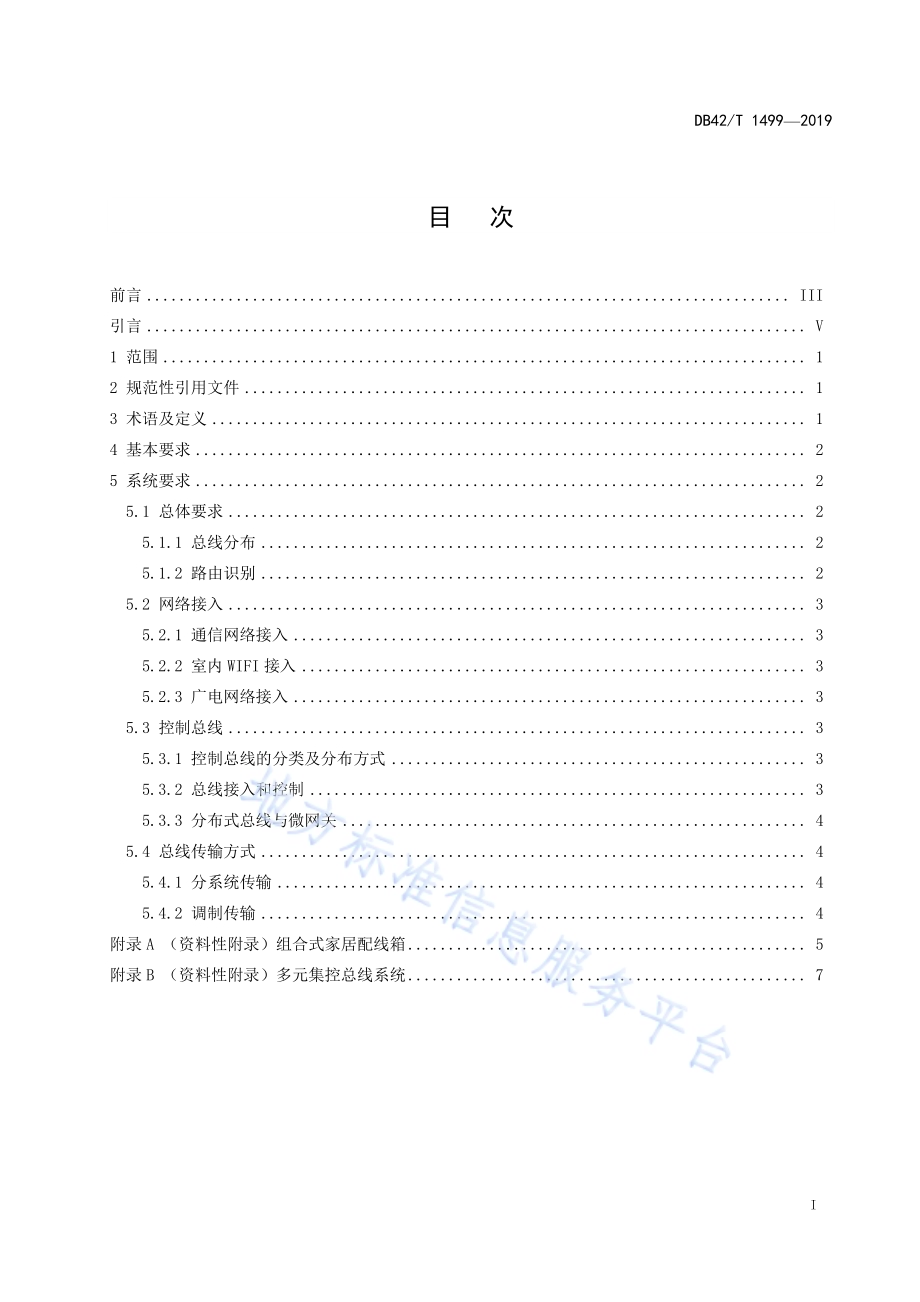

ICS 35.240.01 L 67 备案号：DB42 湖 北 省 地 方 标 准 DB42/T 1499 2019 智慧社区 智慧家庭 入户设备 通信及 控制 总线 通用技术 要求 Household equipment communication and control bus general technical requirements of smart community smart home（报批 稿）2019-03-28 发布 2019-05-28 实施 湖 北 省 住 房 和 城 乡 建 设 厅 湖 北 省 市 场 监 督 管 理 局 联合发布 DB42/T 1499 2019 I 目 次 前言.III 引言.V 1 范围.1 2 规范 性引 用文 件.1 3 术语 及定 义.1 4 基本 要求.2 5 系统 要求.2 5.1 总 体要 求.2 5.1.1 总线 分布.2 5.1.2 路由 识别.2 5.2 网 络接 入.3 5.2.1 通信 网络 接入.3 5.2.2 室内 WIFI 接入.3 5.2.3 广电 网络 接入.3 5.3 控 制总 线.3 5.3.1 控制 总线 的分 类及 分布方 式.3 5.3.2 总线 接入 和控 制.3 5.3.3 分布 式总 线与 微网 关.4 5.4 总 线传 输方 式.4 5.4.1 分系 统传 输.4 5.4.2 调制 传输.4 附录 A（资料 性附 录）组 合式 家 居配 线箱.5 附录 B（资料 性附 录）多 元集控 总线 系统.7 DB42/T 1499 2019 II DB42/T 1499 2019 III 前 言 本标准 按照GB/T 1.1-2009 标准 化工 作导 则 第1 部 分：标 准的 结构 和编 写 给出的 规则 起草。请注意 本文 的某 些内 容可 能涉及 专利。本 文件 的发 布机构 不承 担识 别这 些专 利的责 任。本标准 由湖 北省 住房 和城 乡建设 厅提 出 并 归口 管理。本标准 实施 应用 中的 疑问，可咨 询 该 标准 的主 要起 草 单位，对本 标准 的 有关 修改 意 见建 议请 反馈 至武汉光 谷数字 家庭 研究院 有限公 司，地 址：武汉市 洪山区 野芷湖 西路16 号创 意天地02 创意 工坊203；电话：027-87779938；邮箱：。本标准 主要 起草 单位：武 汉光谷 数字 家庭 研究 院有 限公司、中信 建筑 设计 研 究总院 有限 公司、武汉市标准 化研 究院、湖 北省 电子信 息产 品质 量监 督检 验院。本标准 参与 起草 单位：湖 北邮电 规划 设计 有限 公司、湖 北省 广播 电视 信息 网 络股份 有限 公司、武汉烽火信 息集 成技 术有 限公 司、江汉 大学、中 国移 动 通信集 团 湖 北有 限公 司武 汉分公 司、青 岛海 尔智 能 家电科技 有限 公司、武汉 烽 火众智 数字 技术 有限 责任 公司、杭 州鸿 雁智 能科 技 有限公 司、武 汉菲 旺软 件 技术有限 责任 公司、武汉 兴 火源科 技有 限责 任公 司、深圳市 君和 睿通 科技 股份 有限公 司、武 汉思 美特 云 智慧科技 有 限 公司、武汉 深 捷科技 股份 有限 公司、上 海康屿 电子 科技 有限 公司、中 国智 慧家 庭及 社区 技 术与应用 联盟、湖 北省 数字 家庭产 业促 进会。本标准 主要 起草 人：蔡庆 华、肖 冰、黄 青、陈 晓、王玺、祖巧 红、徐 洁、牛 德斌、张为、刘炜、钱同惠、陈波、刘 飞、郝俊 瑞、张 焕荣、张 南平、田 广礼、何家 平、刘海 山、黄勇、罗隽、万雄、常玉 红。DB42/T 1499 2019 IV DB42/T 1499 2019 V 引 言 近年来，智 慧社 区智 慧家 庭的相 关国 家和 行业 标准 滞后于 技术 和产 品发 展。为此，湖北 省政 府 加快推进 智慧 湖北 建设 行动 方案（2015-2017）中 提 出了“标准 入手，联合 推 进；综 合示 范，跨 界融 合；技术创 新，业务 支撑；产 业升级，规 模发 展”的 整 体发展 思路。为 了适 应湖 北省这 一发 展需 要，亟需 编制智 慧社区 智慧 家庭 入 户设备 通信及 控制 总线通 用技术 要求 等智 慧社区 智慧家 庭 系列 标准，其目的 是 为了 更 好地 满 足和 规范 湖 北省 智 慧社 区 智慧 家庭 的 建设 要 求，使 相关 的设 施 设备 和 业务 更 好的 融合、互 通。本标准 旨在 简化、规范 及 标准化 智慧 家庭 室内 的通 信、视听 和智 能家 居各 系 统的网 络部 署、链 接和技术融 合。智慧 社区 智 慧家 庭 入 户 设备通 信及 控制 总线 通用 技术要 求和 智慧 社区 智慧家 庭设 施设 备通用规范、智 慧社 区 智慧 家庭业 务接入 管理 通用规 范等系 列地 方标 准共同 构成支 撑湖北 省智 慧社 区智慧家 庭建 设的 基础 性标 准。DB42/T 1499 2019 1 智 慧社区 智 慧家庭 入户设 备通信及 控制总 线通用技 术要求 1 范围 本标准 规定 了 智 慧社 区智 慧家庭 入户 设备 通信 及控 制总线 的系 统要 求，包括 基 本要求 和总体 技术 要求、网 络接 入、控制 总线、总线 传输 方式 等。本标准 适用 于 湖 北省 行政 区域内 智慧 社区 智慧 家庭 新建、改建 项目。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 50846 住宅 区和 住宅 建筑内 光纤 到户 通信 设施 工程设 计规 范 JGJ 242 住宅 建筑 电气 设 计规范 YD/T 1384 住 宅通 信综 合 布线系 统 DB42/T 1226-2016 智慧 社区 智慧 家庭 设施 设备 通 用规范 DB42/T 1320-2017 智慧 社区 智慧 家庭 业务 接入 管 理通用 规范 3 术语及 定义 DB42/T 1226-2016、DB42/T 1320-2017 的 术语 及定 义和下 列术 语及 定义 适用 本标准。3.1 组合式 家居 配线 箱 modular home wiring box 安装于 家庭 居室 内 的 配线 箱体，具有 智能 控制 总线、数据、语 音、视听 等网 络 综合接 线功 能的 有源的 配线 箱体，可 在箱体 内 适当的 位置 选择 安装 部分 智慧家 庭 相 关的 设备 功能 单元。3.2 多元集 控总 线 multi-element integrated control bus 应用于 家庭 居室 内、采 用 调制方 式在 单一 线缆 上传 输互联 网、视 听总 线、控 制总线 多元 信号 的一 种集成传 输总 线方 式。3.3 集控器 integrated controller 多元集 控总 线 延 伸到 各厅 房的末 端设 备，具备 互联 网口、有线 电视 同轴 接口、IPTV 接口、WiFi无线接口和 智能 家居 的 系 统接 口。3.4 控制主 机 control panel 智能家 居系统 的 一级 控制 单元。DB42/T 1499 2019 2 3.5 功能主 机 functional host 智能家 居系统 的 功能 控制 单元。3.6 微网关 microgateway 智能家 居系统 延 伸到 各厅 房的二 级控 制单 元，仅承 担本厅 房智 能家 居设 备的 控制和 信息 采集。4 基本要 求 4.1 智慧社 区智 慧家 庭入 户设 备通信 及控 制总 线 的 建设：a）应纳入 智 慧社区 智慧家 庭 相应 的规划 设计 之中，工程设 计应根 据工 程项目 的性质、环境 条件 和近、远 期用 户需 求进 行设 计，并 应考 虑施 工和 维护 方便，确保 质量 和安 全，做到技 术先 进、经济 合 理；b）应作 为建 筑物的 公用通 信配套 设施，在工 程设计 中应满 足为多 家电 信业务 经营者 提供业 务的 需求，规 范产 品形 态、业务 平台、统一 界面，满 足系 统的互 联互 通；c）应 选用 经过 国家 认可、产品质 量检 验机 构鉴 定合 格、符 合国 家有 关技 术标 准的定 型产 品。4.2 智慧社 区智慧 家庭 入户设 备通信 及控制 总线 通用技 术 除应 符合本 标准 外，还 应符合 国家现 行有 关标准的 规定。5 系统要 求 5.1 总体要求 5.1.1 总线分 布 5.1.1.1 住户的 总线 应包 括互 联网、视听 总线、控 制总 线等。5.1.1.2 宜采用 附 录 A 的 组合 式家居 配线 箱。电信 运营 商网 络和广 电运 营商 网络 应统 一接入 住户 的 家居 配线 箱的 接线 端。5.1.1.3 各总线 应由 家居 配线 箱 统 一接出，通 过 线 缆联 接分 布至各 厅房。5.1.1.4 总线应 布线 简明，布 线工 程的设 计和 工艺 应满足 JGJ242 及 YD/T1384 中 相关 要求。5.1.1.5 宜采用 附 录B 的 多元 集控 总线系统 完成 住户 数 据总 线 至各 厅房 的分 布。5.1.1.6 应能满足 5G 数 据网 络通 过 有线网 络接入 住户 通 信及 控制总 线 的 要求。5.1.2 路由识别 5.1.2.1 总线至 各厅房 及终端 设备 的路由 控制设 备应集 成在 家居配 线箱。路由控 制设 备应具 备业务 智能识别 和路 由智 能控 制的 功能。路由 控制 功能 包括：a）对 上网 业务 接入 及WIFI 接入的 业务 识别 和路 由控制；b）对 接入 视听 业务 的业 务 识别和 路由 控制；c）采用 附录B的 多元 集控 总线系统 时 对智 能家 居 控 制系统 的业 务识 别和 路由 控制。5.1.2.2 路由控 制 设 备针 对不 同业 务应能 设置 不同 的优 先级。5.1.2.3 路由控 制设 备应 具备 不同 业务类 型的 逻辑 隔离 功能。DB42/T 1499 2019 3 5.2 网络接入 5.2.1 通信网 络接 入 5.2.1.1 应采用 光纤通 信 等先 进技 术 实现 通信网 络 进入 住户。自小 区至住户 的光 纤网络 布线 工程的设计 和工 艺应 满 足GB50846 的技术 要求。5.2.1.2 接入住户 的 网络 带宽 应不 低于 100Mbit/s，宜 采用1000Mbit/s 的网 络技 术。5.2.1.3 接入住户 的 通信 网络 应 满 足多家 运营 商平 等接 入的 要求，应 能 在 不 少于 2 家 业务运 营商 中选择，跳选 接入 可 以在：a）小 区机 房 的 配线 架 上 配 置完成；b）住户 的 家居 配线 箱 内 配置 完成。5.2.1.4 接入住户 的 通信 网络 应能 承载互 联网、IPTV、电话 等多项 业务。5.2.2 室内WIFI 接入 5.2.2.1 室内WIFI 应具 备带宽 自 适 应功能，信 号强 度应 符合 无线通 信室 内覆 盖的 要求。5.2.2.2 室内WIFI 宜采 用多 点接 入 技术，多点 接入 时应 具备 负荷均 衡且 带宽 自适 应的 功能。5.2.2.3 应能适 应多 台5G 通 信智 能 终端由 室内 WIFI 经 总线 接 入 至 5G 数 据通 信网 的业 务 需求。5.2.3 广电网 络接 入 5.2.3.1 接入住户 的广 电网络 应是 双向网 络，应 能 承载 高清 电视的 直播业 务和时 移、回放、点播等 双向业务。双 向业 务应 能保 持高清 电视 的画 面质 量。5.2.3.2 广电网 络可 承载 互联 网业 务，承载 能力 应 不低 于 100Mbit/s。利用 互联 网能 力 拓展 OTT 视听双向业 务时，确 保高 清电 视的画 面质 量。5.2.3.3 广电网 络应 分布 至各 厅房，分布应 满 足 5.1.1.2 至 5.1.1.5 的要 求，承载 业务 应 满足 5.2.3.1和 5.2.3.2 的要 求。应具 备不同 厅房 收视 不同 频道 内容或 业务 的能 力。5.2.3.4 广电网 络作 为附录 B 多元 集控总 线系统 的 承载 体时，应满足 相应 调制 技术 对网 络衰耗 的要 求。5.3 控制总 线 5.3.1 控制总 线 的 分类 及分布 方式 5.3.1.1 控制总 线应 能作 为智 能家 居系统 和相关 设 施设 备 的 网络承 载体。5.3.1.2 控制总 线的 分布 方式 可分 为有线 分布、无 线分布、混合分布 三 种方 式。5.3.1.3 装 修 居 室 的 控 制 总 线 宜 采 用 有 线 分 布 方 式。有 线 布 线 的 室 内 分 布 方 式 应 按 照 5.1.1.2 至5.1.1.5 的 要求。5.3.1.4 已装修 的居室 在 加装 智能 家居系 统进行 二次改 造时 控制总 线宜采 用无线 分布 方式或 混合分 布方式。无线 分布 的控 制总 线应按 照 DB42/T1226-2016 的要 求对 用于 智能 家居 的控制 数据 进行 动态 加密。5.3.2 总线接 入和 控制 5.3.2.1 控制总 线应 能链 接智 能家 居系统 的控 制主 机和 网关（微网 关）、功 能主 机。5.3.2.2 链接智 能家 居系 统的 控制 主机和 网关（微 网关）、功能主 机通过 TCP/IP、UDP 等协 议来 交 换数据，通信 帧和 数据 帧 应 按照 DB42/T1226 附录 C 和 附录 D 的要 求。5.3.2.3 控制总 线对 接入 的控 制主 机和网 关（微 网关）、功 能 主机应 具备 自动 识别 和即 插即用 的能 力。5.3.2.4 控制总 线应 具备 业务 识别 和路由 控制 的能 力，包括：a）控 制主 机 对 功能 主机 的 业务识 别和 路由 控制；b）控 制主 机 对 终端 设备 的 业务识 别和 路由 控制；c）控 制主 机 通 过微 网关 对 终端设 备的 业务 识别 和路 由 控制。DB42/T 1499 2019 4 5.3.2.5 采用附录 B 多 元 集 控总 线 系统集成通信 总线 和 视听总 线 时 应 将 智能 家 居 业务可 为 最 高 优先级，且 应具 备针对 不 同业 务类型 的业务 逻 辑隔 离功 能。5.3.3 分布式 总线 与微 网关 5.3.3.1 宜采用 分布式 总线的 有线 分布方 式，家居 配线 箱 与 各厅房 的链接 按图 5.1，宜采用 星型总 线方式链 接至 各厅 房 的 附录 B.4 的 集控 器（含 微网 关），由 集 控器（微网 关）再 以有线 或无 线方 式（混合分布）链接 至各 终端 设备。ONU.()()WIFI IPTV DVB/VOD OTT/.图5.1 总线/集 控器（微 网 关）分 布方 式 5.3.3.2 采用分 布式 总线 时 集 控器（微网 关）应 具备 集成 多 种协议 转换 器的 能力，如RS485（有线）、Zigbee、WIFI（无线）等，以适 应有 线分 布或 混合 分布 的 总线 分布 型式。5.3.3.3 控制总 线、分布 式控 制总 线对控 制数 据的 总线 传输 时延 应 不大 于 20ms。5.4 总线 传 输方 式 5.4.1 分系统 传输 5.4.1.1 住户的 总线系 统分别 按照 互 联网 系统、视听总 线（电信和 广电）和控制 系统 各自布 线（平 行布线）、自 成系 统。5.4.1.2 布线方 式应满足 5.1.1 的 要求。5.4.1.3 互联网 系统 及传 输指 标 应 满足GB 50846 的行 业要 求 和 5.2.1 的 要求。5.4.1.4 广电网 络视 听总 线应 满 足5.2.3.1 至5.2.3.3 的要 求。5.4.1.5 控制总 线应 满 足 5.3.1、5.3.2.1 至5.3.2.4 和 5.3.3 的要 求。5.4.2 调制传 输 5.4.2.1 互联网、视听 总线（电信 和广电）、控 制总线 采用 调制方 式在单 一线缆 上传 输。可 采用附 录B 的多 元集 控总 线 系 统实 现总线 传输。5.4.2.2 布线方 式应满足 5.1.1.2、5.1.1.3 的要 求。5.4.2.3 应满 足5.1 至5.3 的 要求。DB42/T 1499 2019 5 附 录 A(资料 性附 录)组合式 家居 配线 箱 A.1 总体要 求 A.1.1 组合式 家居 配线 箱（以下 简称“家居 配线 箱”）应 安 装在住户 的 入户 门内 侧，供该住户 单 独使 用。A.1.2 家居配 线箱 应能 安装：a）用 于总 线分 布和 路由 控 制的 智 能路 由器、智 能主 控器、分配 器；b）用 于智 能家 居控 制的 控 制主机、功 能主 机；c）运 营商 的入户ONU、光 纤熔接 盒；对家居 配 线箱 内各设 备供 电的AC/DC 电 源 模块、电源 插座 等。A.1.3 电信运 营商 网络 和广 电运 营商网 络应 统一 接入 住户 的家居 配线 箱的 接线 端。A.1.4 住户的 各总线 应由家 居配 线箱的 接线端 统一 接出，通过线 缆联 接 分布 至各厅 房。线 缆布放 的要求应符 合行 业的 规定。A.2 规格 尺寸及材质 A.2.1 家居配 线箱 的规 格尺 寸系 列可按 照表A.1 的规 定。表A.1 家居 配线 箱 的 规格 尺寸系列 规格尺寸系列 高度（mm）宽度（mm）厚度（mm）底箱尺寸 单导轨系列 300、350 400、450 120 双导轨系列 440、490 外形尺寸 底箱尺寸+30 140 A.2.2 家居配 线箱 基本 型的 结构 外形及 尺寸 可参 照图A.1。330300430400120 140箱门箱体 图A.1 家居 配线 箱（基本 型）结 构外形 示意 图 A.2.3 箱体板 材宜 采用 厚度 不小 于1mm 的冷 轧钢 板，箱 门可 选用阻燃ABS材料 或 冷轧 钢 板、钢 化玻 璃 等。DB42/T 1499 2019 6 A.2.4 箱体内 非金 属材 料 的 零部 件应采 用阻 燃材 料。A.2.5 箱体内 金属 材料 经表 面镀涂 处理 后 应 具备 抗腐 蚀及 电化学 反应 能力。A.3 配置 与 箱内 功能 模块 布局 A.3.1 家居配 线箱 应能 装入A.1.2 的各功 能模 块。A.3.2 家居配 线箱 内 的功 能模块 宜采用 导轨式 结构（35mm）安装。可采 用导 轨式安 装和固 定安装 的混合结构。混 合结 构及 箱内 各功能 模块 布局 示意 可参 照 图A.2。导 轨 式 功 能 模 块安装 区导轨固定 安装式功 能模块安装 区长导 轨 式 功 能 模 块固定 安装式功 能模块宽(90)45 35 图A.2 混合 结构 的各 功能 模块布 局示 意 图 A.3.3 固定安 装式 功能 模块 安装 区宜布 局 电 信运 营商 和广 电运营 商的 入户ONU、光纤 熔接盒、电 源模 块（AC/DC）、电源 插座、同 轴分配 器（不小 于4 路分 配）等。A.3.4 导轨式 功能模 块安装 区宜 布局主 控器、路由 控制设 备、智 能家居 的控 制主机、功能 主机等。入户设备 中未 配置 智能 家居 系统时 应预 留 智 能家 居的 控制主 机 等 的安 装位 置。A.3.5 导轨式 功能 模块 安装 区可 采用双 导轨 结构，双 导轨 的间距 为140mm。A.3.6 导轨式 模块 的 结 构外 形 尺 寸及标称 长度 系 列可 参照 表A.2 的要 求。表A.2 导轨 式模块 的 结构 外形尺 寸及 长度 系列 标称长度系列（mm）宽度（mm）高度（mm）导轨式 模块尺寸系列 70、90、110、160 90 70 A.3.7 家居配 线箱 宜采 用上 下进 线方式，箱 体近 端应 配置 接线端 子；水平 方向 宜配 置布线 槽/架。A.3.8 家居配 线箱 机箱 内 应 配置 接地端 子。A.4 安装 A.4.1 家居配 线箱 宜安 装在 住户 入户门 内 通 道的 墙上（不 应安装 在卫 生间 及电 梯井 外墙上）。A.4.2 家居配 线箱 应在 住户 配电 箱 下侧 错位 安装。A.4.3 家居配 线箱底 盒应采用 嵌 入式 的 预装方 式，底箱及 管路 应 在结构 施工 时一次 预埋安 装。宜 采用箱体内 靠近 接线 端/盒的 底 部排孔 进线。A.4.4 家居配 线箱 应由 住户 配电 箱 引入AC220V电源，引入 的AC电源 应由 住 户配 电箱 单独开 关控 制。A.4.5 家居配 线箱 机箱 应通过 接 地端子 实现 箱体 的良 好接 地。DB42/T 1499 2019 7 附 录 B(资料 性附 录)多元集 控总 线系统 B.1 总体功能 要求 B.1.1 多元集 控总 线系统 可 包含 路由控 制设 备、智能 主控 器、多元 集 控器 及链 接线 缆 等。B.1.2 系统应 能实 现5.1.1.1 各 总 线在各 厅房 的延 伸和 覆盖。B.1.3 宜采用 图5.1 的 星型 组网 方 式。智 能主 控器 与多元 集 控器 间 宜采 用同 轴电 缆传 输，传 输距 离应 不小于500m，传输 衰耗 应满 足5.2.3.4 的要 求，传输 带 宽应不 小于1000Mbit/s。B.1.4 集控器（微 网关）、功能 主 机接入 总线 的数 量应 为：标准型 不少 于50 个、普及 型不少 于4 个。B.1.5 系统应 符合5.1.2、5.2、5.3 和5.4.2 中对 总线 功能 指 标的各 项要 求。B.2 路由控 制设 备 B.2.1 技术要 求 B.2.1.1 应满 足5.1.2、5.3.2.2 至5.3.2.5 的功 能要 求。B.2.1.2 路由控 制设 备 可 为独 立单 元产品，宜 布置 安装 在家 居配线 箱内。B.2.2 产品形 态及 结构 B.2.2.1 路由控 制设 备 宜 采用 导轨 式结构，尺 寸系 列应 按 照A.3.6 的要 求。B.2.2.2 零部件 的材 料应 满足 以下 要求：a）金 属材 料的 零部 件经 表 面 镀涂 处理 后 应 具备 抗腐 蚀及电 化学 反应 能力；b）非 金属 材料 的零 部件 应 采用阻 燃材 料。B.3 智能主 控器 B.3.1 技术要 求 B.3.1.1 应满 足5.4.2 的 功能 要求。B.3.1.2 智能主 控器 可为 独立 单元 产品，也可 与 B.2 路 由控 制设备 合并 成为 复合 单元 产品，宜布 置 安装在家 居配 线箱 内。B.3.2 产品形 态及 结构 B.3.2.1 智能主 控器 宜采 用导 轨式 结构，尺寸 系列 应按 照 A.3.6 的 要求。B.3.2.2 零部件 的材 料应 满足 以下 要求：a）金 属材 料的 零部 件经 表 面 镀涂 处理 后 应 具备 抗腐 蚀及电 化学 反应 能力；b）非 金属 材料 的零 部件 应 采用阻 燃材 料。B.4 集控器 B.4.1 技术要 求 B.4.1.1 应满 足5.3.3、B.1.3、B.1.4 的 功能 要求。DB42/T 1499 2019 8 B.4.1.2 可内置 集成 智能 家居 系统 中的微 网关。B.4.1.3 可内置 集 成5.3.3.2 所列 多种智 能家 居系 统的 协议 转换器。B.4.1.4 可内置 集成 智能 家居 系统 中的 状 态采 集 和 驱动 控制 相关模 组。B.4.1.5 宜以嵌 墙方 式 安 装在 家庭 居室内 的各 主要 厅房。B.4.2 产品形 态及 结构 B.4.2.1 产品形 态可 以是：a）多 模块 组合 形式：多 个 独立86 盒结 构的 模块 组合，如图B.1 所示。其 中：模块1：可 集成 调制 解 调、微 网关、协 议转 换器 等功能 单元；模块2：可 集成 互联 网、WIFI、IPTV 等 功能 单元；模块3：可 集成AC/DC 电源模 块、USB 充电 模块、AC220V 电源 插口。广 电 有 线 电 视 互 联 网 IPTV WiFi AC 220V USB 充电模块1 模块2 模块3 图B.1 集控 器多 模块 组合 形式示 意 图 b）一 体机 形式：宜采 用3 86盒 结构 的尺 寸，应为 包括B.4.2.a）所 有 功能 单 元的一 体化 组合 结构，如图B.2 所 示。广 电 有 线 电 视 互 联 网 IPTV WiFi AC 220V USB 充电 图B.2 集控 器一 体机 形式 示意 图 B.4.2.2 集成的 智能 家居 驱动 控制 功能：a）在B.4.2.1.a）模 式下，驱动 控制 功能 单元 可封 装在多 个独 立86 盒结 构内；b）在B.4.2.1.b）模 式下，驱动 控制 功能 单元 应封 装在一 体化 组合 结构 内。B.4.2.3 集成驱 动控 制功 能单 元时 可采用 加深 底盒 结构，加 深底盒 的深 度尺 寸应 不大 于 70mm。B.4.2.4 零部件 的材 料应 满足 以下 要求：a）金 属材 料的 零部 件经 表 面 镀涂 处理 后 应 具备 抗腐 蚀及电 化学 反应 能力；b）非 金属 材料 的零 部件 应 采用阻 燃材 料。B.4.2.5 结构应 防尘 防潮。DB42/T 1499 2019 9 B.4.3 集控器 接口 B.4.3.1 86 盒 面板 上的 接口 至少 应 包括互 联网 口、有线 电视 同轴接 口、IPTV 接 口和 WiFi 无 线接 口。B.4.3.2 可选择 配 置 5.3.3.2 所列、经协 议转 换的 智能 家居 系统接 口，通过 微网 关实 现用于 本厅 房 的智能家 居控 制、数据 采集 和场景 集成。B.4.3.3 可选择 配置 用于 智能 家居 系统的 开关 面板 接口：a）B.4.3.2 的智 能家 居系 统接口；b）用 于本 厅房（仅 限视 距 内）无 线接 收的 单向 射频 输入接 口（如RF433）；c）采 用普 通多 路自 复位 开 关的I/O 开 关量 输入 接口。B.4.3.4 集成B.4.2.2 的 智能 家居 驱动控 制功 能单 元时 应具 备 的 相 应控 制输 出接 口。_
