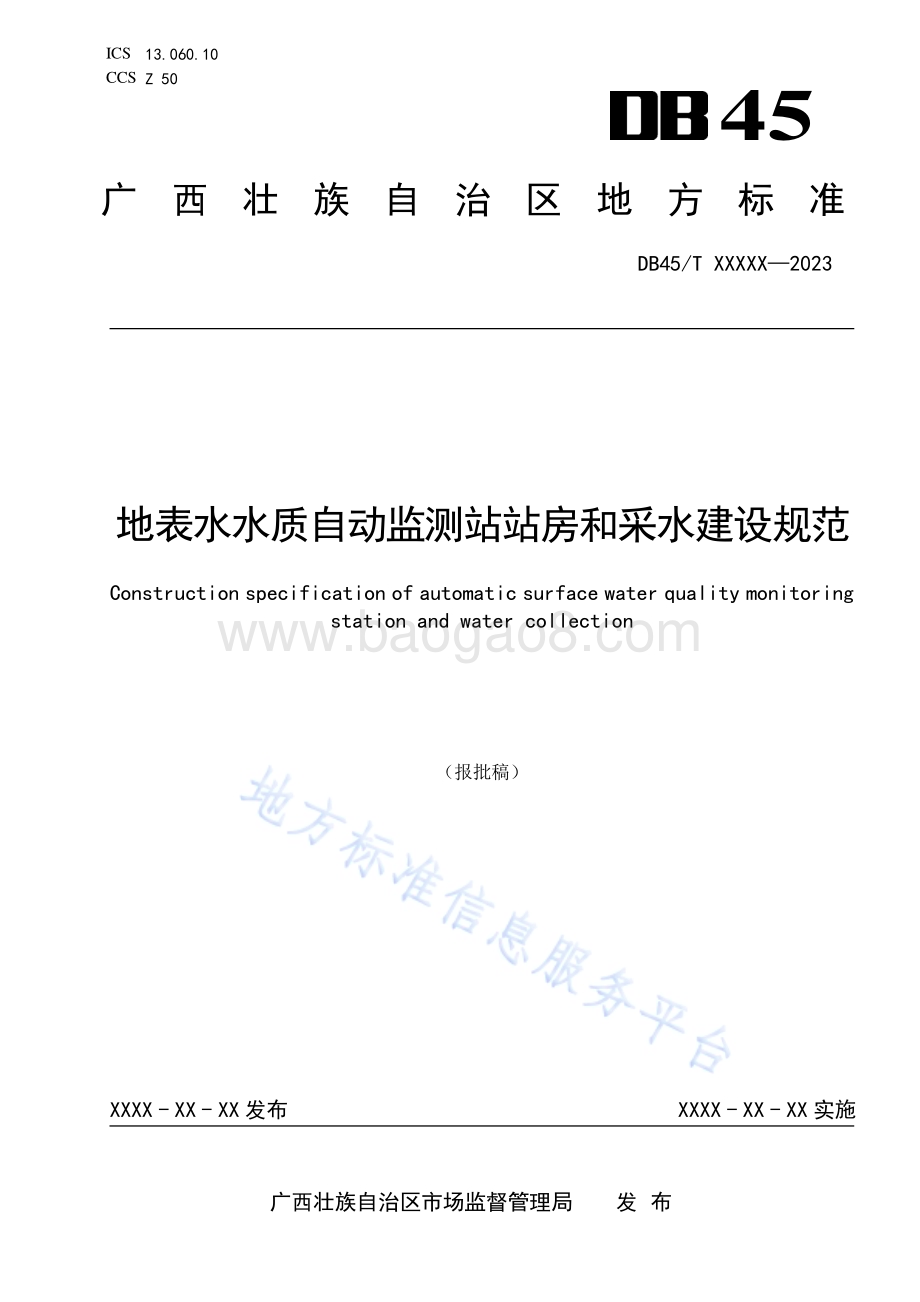

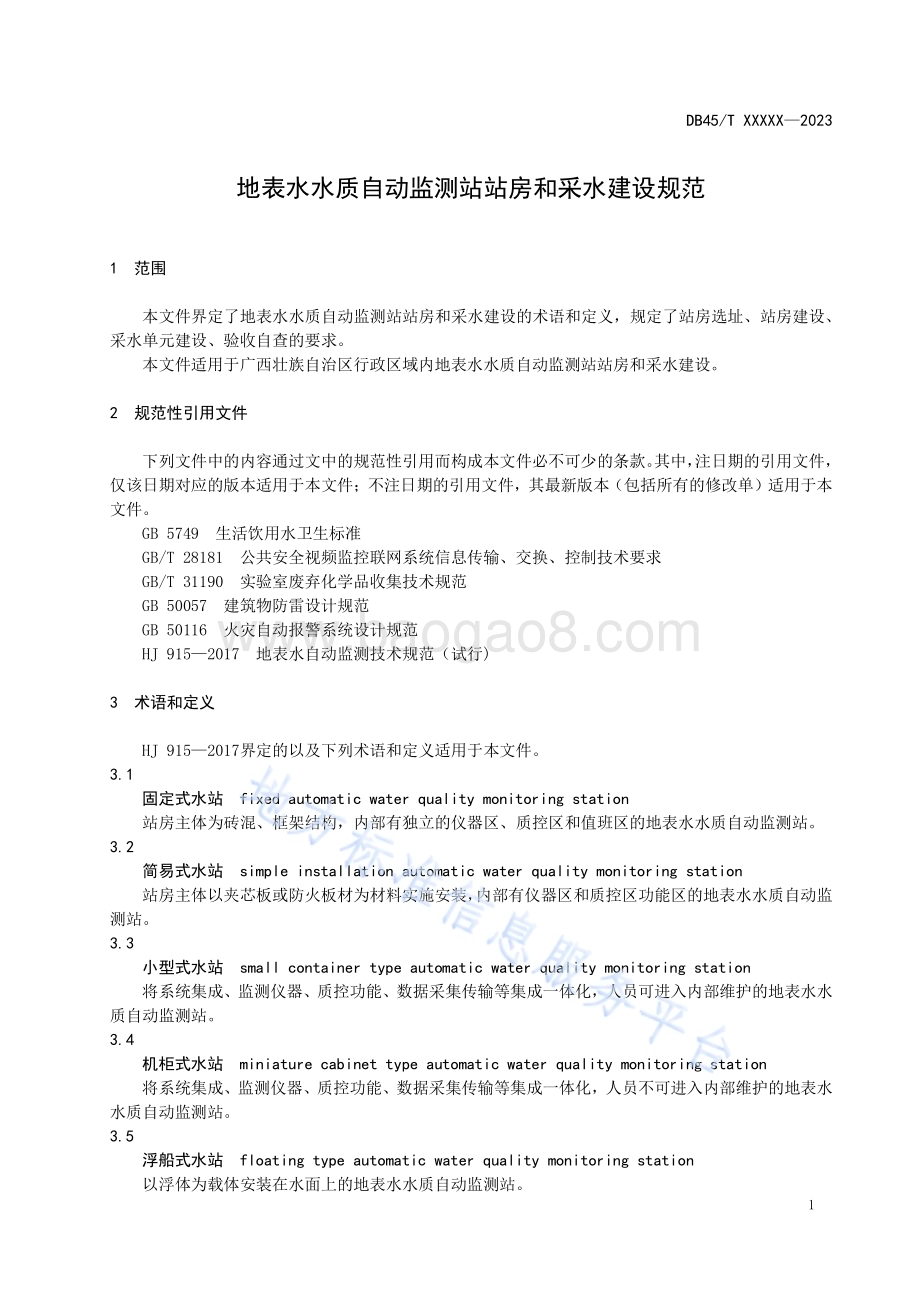

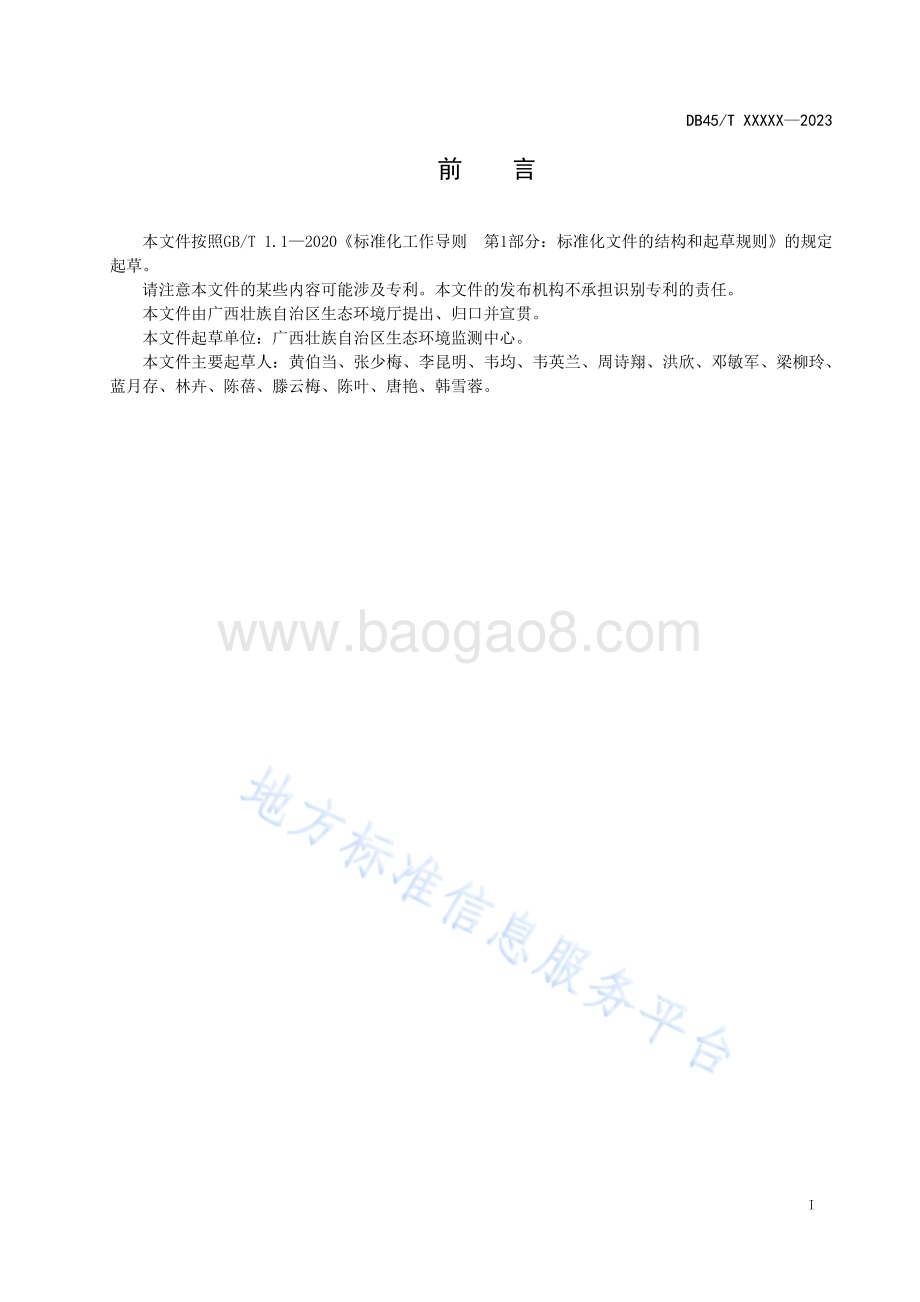

ICS 13.060.10 CCS Z 50 45 广 西 壮 族 自 治 区 地 方 标 准 DB45/T XXXXX 2023 地 表 水 水 质 自 动 监 测 站 站 房 和 采 水 建 设 规 范 Construction specification of automatic surface water quality monitoring station and water collection（报批稿）XXXX-XX-XX 发布 XXXX-XX-XX 实施 广西壮族 自治区 市 场监督管 理局 发 布 DB45/T XXXXX 2023 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由广 西壮 族自 治区 生态环 境厅 提出、归 口 并 宣贯。本文件 起草 单位：广 西壮 族自治 区生 态环 境监 测中 心。本文件 主要起 草人：黄伯 当、张 少梅、李昆 明、韦 均、韦 英兰、周诗 翔、洪 欣、邓 敏军、梁柳 玲、蓝月存、林 卉、陈蓓、滕 云梅、陈叶、唐 艳、韩雪 蓉。DB45/T XXXXX 2023 1 地 表水水 质自动监 测站站 房和采水 建设规 范 1 范围 本文件 界定了 地表 水水质 自动监 测站站 房和 采水建 设 的术 语和定 义，规定了 站房选 址、站 房建 设、采水单 元建 设、验收 自查 的要求。本文件 适用 于 广 西壮 族自 治区行政 区 域内 地表 水水 质自动 监测 站站 房和 采水 建设。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 5749 生活 饮用 水卫 生 标准 GB/T 28181 公 共安 全视 频监控 联网 系统 信息 传输、交换、控 制技 术要 求 GB/T 31190 实 验室 废弃 化学品 收集 技术 规范 GB 50057 建筑 物防 雷设 计规范 GB 50116 火灾 自动 报警 系统设 计规 范 HJ 915 2017 地表 水自 动监测 技术 规范（试 行)3 术语和 定义 HJ 915 2017 界 定的 以及 下列术 语和 定义 适用 于本 文件。3.1 固定式 水站 fixed automatic water quality monitoring station 站房主 体为 砖混、框 架结 构，内 部有 独立 的仪 器区、质控 区和 值班 区的 地表 水水质 自动 监测 站。3.2 简易式 水站 simple installation automatic water quality monitoring station 站房主 体 以 夹芯 板 或 防火 板材 为 材料 实施 安装，内 部 有仪器 区和 质控 区功 能区 的地表 水水 质自 动 监测站。3.3 小型式 水站 small container type automatic water quality monitoring station 将系统 集成、监 测仪 器、质控功 能、数据 采集 传输 等集成 一体 化，人员 可进 入内部 维护 的地 表 水 水质自动 监测 站。3.4 机柜式 水站 miniature cabinet type automatic water quality monitoring station 将系统 集成、监 测仪 器、质控功 能、数据 采集 传输 等集成 一体 化，人员 不可 进入内 部维 护的 地 表 水水质自 动监 测站。3.5 浮船式 水站 floating type automatic water quality monitoring station 以浮体 为载 体安 装在 水面 上的地 表水 水质 自动 监测 站。DB45/T XXXXX 2023 2 3.6 采水建 设 water extraction construction 地表水 水质 自动 监测 站的 采水单 元。3.7 清洁水 clean water 经过净 化处 理，水质 达到GB 5749 技术 要求。3.8 浮杆式 floating rod type 由浮杆、采 水装 置、采水 管路、水泵 组成 的采 水方 式。4 站房选 址 按照HJ 915 2017 中4.2 执 行。5 站房建 设 类型选 择 5.1 5.1.1 站房建 设规 划永 久使 用、占地面 积不 小 于80 m2、交 通干支 线可 到达，选 择固 定式水 站。5.1.2 站房占 地面 积不 小 于 40 m2，交通 干支 线可 到达，选 择简易 式水 站。5.1.3 站址受 规划 用地制 约，如 在景区、城 区、管 制区 等，站房 占地 面积不 小于 10 m2，有 道路 通达，可采用 小型 式水 站 或 机柜 式水站。5.1.4 市政用 电无 法达 到，站址 在河（湖）面上，选 择浮 船式水 站。交通 5.2 5.2.1 站房应 有道 路通 达，条件 允许可 硬化。5.2.2 浮船式 水站 附近 应有 可通 达 河（湖）岸边 的设 施。结构 5.3 5.3.1 固定式 水站 站房 内部 有独 立的仪 器区、质控 区以及 值班区 等功 能区，一般仪 器区面 积不 小 于40 m2，质 控区 不小 于20 m2，值守人 员生 活区 不小 于 20 m2。5.3.2 简易式 水站应 设置 仪器区 和质控 区，能 够开 展水质 自动监 测系统 的相 关质控 工作，面积一 般 不小于 40 m2。5.3.3 小型式 水站、机柜 式水站、浮船 式水站 一般 将监测 设备直 接集成 于柜 体或浮 体中，不需要 单 独的站房 设施。5.3.4 固定式 水站 与简 易式 水站 站房内 净高 不低 于2.8 m；小型式 水站 内净 高不 低 于2.2 m。5.3.5 仪器区 内适 当位 置应 设置 地漏（沟），且 与站 房排 水系统 相连。5.3.6 固定式 水站和 简易 式水站 质控区 应配防 酸碱 化学实 验台、洗涤台、上 下水、冷藏柜、空调、排气扇；实验 台尺 寸不 小 于80 cm 150 cm120 cm、冷藏柜 容量 不小 于 120 L、实验台 预留 至 少 2 个五 孔插座。供电 5.4 5.4.1 供电电 源使 用 三 相四 线制、频 率 50 Hz、380 V 交 流 电，电 源 总 功率 不小 于站 房所有 用电 设备 功率的 1.5 倍。受 条件 限制 的，可 采 用 220 V 交 流电。DB45/T XXXXX 2023 3 5.4.2 浮船式 水站供 电可 采用风 力或太 阳能供 电，配备电 能存储 装置，电能 储备容 量应根 据所在 地 风力、光照 等气 象条 件合 理配 置，保证 无日 照等 外部 电 力 输入情 况下，水站 可连 续运 行时间 不宜 低 于 15 d。5.4.3 应为水 质自 动监 测仪 器与 设备配 置专 用配 电箱，并 安装电 源防 雷保 护装 置。5.4.4 总配电 采取 仪器 设备 用电、水泵 用电 和生 活用 电分 相供电。5.4.5 应配备 不间断 电源 和稳压 电源，不间断 电源 容量应 至少保 证突然 断电 后，储 量电量 满足水 站 监测设 备2 h 的运 行。5.4.6 仪器区 每 20 m2配 80 W 日光 节能灯。给水 5.5 5.5.1 站房应 根据仪 器、生活等 对水质、水压 和水 量的要 求分别 设置给 水系 统。浮 船式水 站不需 要 引入自来 水（或清 洁水），不需要 配备 反冲 洗水。5.5.2 站房内 应引 入自 来水（或 清洁水），水量 瞬时 流量 不小 于 3 m/h，压 力不 小 于 0.05 Mpa。自来水引入 管上 应设 置倒 流防 止器或 止回 阀等 防水 质污 染设施。5.5.3 不具备 引自来 水进 入站房 条件的，可对 河水 进行净 化获得 清洁水，清 洁水水 质及储 备量需 满 足水站监 测仪 器运 行需 求。通讯 5.6 水站网 络通 讯 宜 考虑 有线 网络传 输；没 有 有 线网 络 传输 时，可选 择无 线网 络。其中网 络配 置应 满足数据及 视频 传输 要求，传 输速度 应 不 小于20兆 比特 每秒（Mbit/s）。防灾 5.7 结合站 址实 际情 况，应采 取 防止 洪水、泥 石流 等自 然灾害 的措 施，如 抬 高水 站站房 高度、建 筑 防 护堤坝等。防雷 5.8 站房应 安装 符合 规范 要求 的防雷 装置，防 雷措 施应 符合GB 50057 的 规定。安全防 护 5.9 5.9.1 站房应 设火 灾自 动报 警及 自动气 体灭 火装 置，火灾 自 动报警 系统 的设 计应 符 合GB 50116 的 规定，自动气 体灭 火装 置应 具有 国家强 制性 产品 认证 证书。5.9.2 站房应 安装 防盗 门，窗户 加装防 盗网 或红 外报 警系 统。5.9.3 站房周 围地 面应 硬化 并利 于排水；站 房外 应设 置围 墙、护 栏、护网、相 关警 示标识 等。5.9.4 浮船式 水站 应配 备相 应的 警示标 识，有行 船的 水域 应配备 航标 灯。暖通 5.10 浮 船 式 水站 应 安装 排 气扇，其 他 水站 内 应有 具 备冷暖 功 能 和除 湿 功能 的 空调，仪 器 区温 度1828，湿度 宜在60 以内，空调 功率 满足 温度 要求，具备 来电 自启 功能。监控 5.11 5.11.1 水站视 频监 控设 备布 设应 至少覆 盖站 房采 水口、站 房门口 及仪 器区 范围。5.11.2 采水口 视频 监控 设备 应安 装在靠 近采 水口 岸边，监 控范围 覆盖 从采 水口 往外 不小 于 50 m。5.11.3 站房门 口视 频监 控设 备应 安装在 站房 入户 门一 侧，监控范 围覆 盖不小于 200 m。5.11.4 仪器区 视频 监控 设备 应安 装于站 房仪 器区 内，监控 范围覆 盖仪 器区 内部 所有 仪器设 备。DB45/T XXXXX 2023 4 5.11.5 视频监 控传 输需 满 足 GB/T 28181 的 规定，具 备录 像 存储功 能，存储 周期 不低 于 30 d。5.11.6 视频监 控系 统具 备断 电自 启功能。排水 5.12 5.12.1 站房的 总排 水应 排入 水站 采水口 下 游 20 m 外；水 站 位于库 区或 常年 水流 动性 不好的 河段，排水点与 采水 口间 的距 离应 不小 于 50 m。5.12.2 试剂及 监测 分析 产生 的废 液参 照 GB/T 31190 管理。5.12.3 固定式 水站 站和 简易 式水 站排水 总管 径不 小 于 150 mm，其 余站 点排 水总 管径 不 小于 75 mm。6 采水单 元建 设 采水点 位 6.1 按照HJ 915 2017 中4.2 执 行。采水设 备 6.2 6.2.1 水泵 6.2.1.1 采水泵 选用清 水潜 水泵或 自吸泵。采水 泵的 选择须 满足水 质监测 系统 运行所 需水量 和水 压 的要求，根据 现场 采水 距离、水位 落差 配置 相应 功率 的采水 泵。常用 采水 方式 参见附 录 A。6.2.1.2 选用的 材质 应具 备防 腐、防漏等 性能。6.2.2 管道 6.2.2.1 采水完 成后 系统 应具 备自 动排空 管道 并清 洗的 功能，清洗 过程 不应 对环 境造 成污染。6.2.2.2 采水管 线铺 设应 提前 预埋 保护套 管；回填 后在 管路 施工铺 设线 路上 应做 好警 示。6.2.2.3 采水管 径应 大 于25 mm，采 用共聚 聚丙 烯（PPR）、聚 氯乙烯（PVC）、聚乙 烯（PE）等耐 热 耐压材质。6.2.2.4 应配备 反清 洗设 备，可以 通入清 洗水 进行 自动 反冲 洗。6.2.2.5 采水系 统应 配置 双泵 双管 路采水（浮 船式 水站 除外），一 备一 用，可进 行自 动或手 动切 换。供电线 路 6.3 6.3.1 采水泵 供电 线路 接头 应采 用防水 接头，岸 边至 采水 设施 应 做套 防护 套。6.3.2 采水设 施供 电线 路距 离较 长时候，应 设置 对应 线路 检修井。6.3.3 取水设 施应 设置 液 位 感应。6.3.4 供电线 路 设 置危 险警示 标识。安全措 施 6.4 6.4.1 在航道 上建设 采水 构筑物 时，应 确保不 影响 航道的 正常运 行，可 在采 水构筑 物周围 设置警 示 浮球防护 圈及 航标 灯，浮球 及取水 部件 不应 影响 航运。6.4.2 采水单 元应 采取 防 撞 和防 盗措施。6.4.3 采水口 附近 岸边 需设 立安 全警示 牌。DB45/T XXXXX 2023 5 7 验收自 查 地表水 水质 自动 监测 站站 房和采 水建 设验 收自 查，按附录B进 行。DB45/T XXXXX 2023 6 附录A（资料 性）常用采 水方 式 A.1 浮筒式 浮筒式 采水 装置 一般 由浮 筒、水 泵、锚、采水 管路 组成。浮筒 采用 防腐、防 锈 材质 制作，漂 浮于 水面。水 泵采 用清 水潜 水泵，下方 安放 两个 固定 锚。通过浮 筒和 固定 锚的 作用，将水 泵采水 口 深度保持在水面下0.5 m 1.0 m。采 水 管 路可 采用地 面铺 设 和地 埋两种 方式，把水 泵采集 到的水 样送到 站房。浮 筒式采水方 式 适用于 最低水位不小 于1 m、流速和 水位 变化小 的 湖库、河道等地表水监测 断面。浮筒式 采水 方式 见图A.1。图A.1 浮筒 式采 水示 意图 A.2 浮杆式 浮杆式 采水 装置 一般 浮杆、水泵、锚、采 水管 路组 成。浮杆采用 共 聚聚 丙烯（PPR）、聚氯 乙烯（PVC）、聚乙烯（PE）等 制作，浮 杆的另 一端 下方 安放 两个 固定锚，通 过浮 杆和 固 定 锚的作 用，将采水口 深度保持在水 面下0.5 m1.0 m。采水管 路有地 面铺 设和地 埋两种 方式，把水 泵采集 到的水 样送到 站房。地 面铺设采 水管 路，则岸 上安 装自吸 泵；地埋 式铺 设采 水管路，则 在水 下安 装清 水潜水 泵。浮杆 式 采水方式适用于 浅、窄，且最 低水 位 小于1 m 的河 道地 表水 监 测断面。浮 杆式 采水 方式 见图A.2。图A.2 浮杆 式采 水示 意图DB45/T XXXXX 2023 7 附录B（规范 性）地表水 水质 自动 监测 站站 房和采 水建 设验 收自 查表 附录B.1 给 出了 地表 水水 质 自动监 测站 站房 和采 水建 设验收 自查 表内 容。表B.1 地表 水水 质自 动监 测站 站 房和采 水建 设验 收自 查表 检 查项目名 称 技 术要求 是 否符合要 求（是打，否打）备注 站房类型 固定式水站简易式水站小型式水站 机柜式水站浮船式水站 交通 进出水站道路是否满足运维车辆进出要求 站房结构 固定式水站站房层高 m，仪 器区 m2，质控区 m2，值班区 m2，试验台面积 m2。简易式水站仪器区和质控区共 m2，试验台面积 m2 供电 固定式水站、简易式水站、小型式水站、机柜式水站供电电源是380 V 或 220 V、三相四线、频 率50 Hz 0.5 Hz 固定式水站、简易式水站、小型式水站、机柜式水站供电总容量是全部用电设备实际用量的 1.5 倍 浮船式水站无日照等外部电力输入情况下，水站连续运行时间不小于15 d 配备不间断电源和稳压电源，不间断电源容量应至少保证断电后，电量满足水站监测设备 2 h 的运 行 总配电采取仪器设备用电、水泵用电和生活用电分相供电 监测仪器区域每 20 m2配80 W 日 光节能灯 供水 水站仪器和生活用水给水系统是分开的 除浮船式水站外，其他水站有自来水（或其他清洁水）引入 通讯 水站网络带宽应满足 2020 兆比 特每秒（Mbit/s）防洪 站房地面标高应根据当地水位变化情况而定，尽可能避免洪水、泥石流、山体滑坡等自然灾害 防雷 通过防雷检测，并取得防雷检测报告 安全防护 水站设火灾自动报警及自动气体灭火装置 水站安装防盗门，窗户加装防盗网或红外报警系统 水站周围地面应硬化并利于排水。站房外应设置围墙、护栏、护网、相关警示标识等 浮船式水站应配备相应的警示标识，有行船的水域应配备航标灯 DB45/T XXXXX 2023 8 表B.1（续）检 查项目名 称 技 术要求 是 否符合要 求（是打，否打）备注 暖通 浮船式水站安装排气扇 除浮船式水站外，其他站房安装空调，仪器区内保持温度在 18 28，湿度宜在60 以内 空调具备来电自启功能 视频监控 水站视频监控设备布设应至少覆盖站房采水口、站房门口及仪器区范围 采水口视频监控设备照射监控距离从采水口往外不小于 50 m 站房门口视频监控照射监控距离不小于 200 m 仪器区视频监控设备监控覆盖仪器区内部所有仪器设备 视频监控传输需满足 GB/T 28181 的规定，具备录像存储功能，存储周期不低于30 d 采水系统 浮筒式浮杆式 采水管径大于 25 mm 配备反清洗设备，可以通入清洗水进行自动反冲洗 采水系统应配置双泵双管路采水（浮船式水站除外），可进行自动或手动切换 采水泵供电线路接头需采用防水接头，岸边至采水设施需做套防护套要求 取水设施加上液位感应 采水构筑物设置警示浮球防护圈及航标灯 采水单元应设置防撞和防盗措施 采水口附近岸边需设立显眼的安全警示牌 排水点与采水口间的距离应不小于 20 m，如果位于库区或常 年水流动性不好的河段，排水点与采水口间的距离应不小于 50 m 固定式水站与简易式水站排水总管径不小于 150 mm，其余站 点排水总管径不小于 75 mm DB45/T XXXXX 2023 9 参考文 献 1 关于 印发 国 家地 表 水水质 自动 监测 站运 行维 护管理 实施 细则(试 行）等文件 的通 知（总站水字2019 649号）2 HJ 91.2 地表 水环 境质量 监测 技术 规范
