排气污染物超标汽油车治理技术规程DB14／T 848—2014.pdf

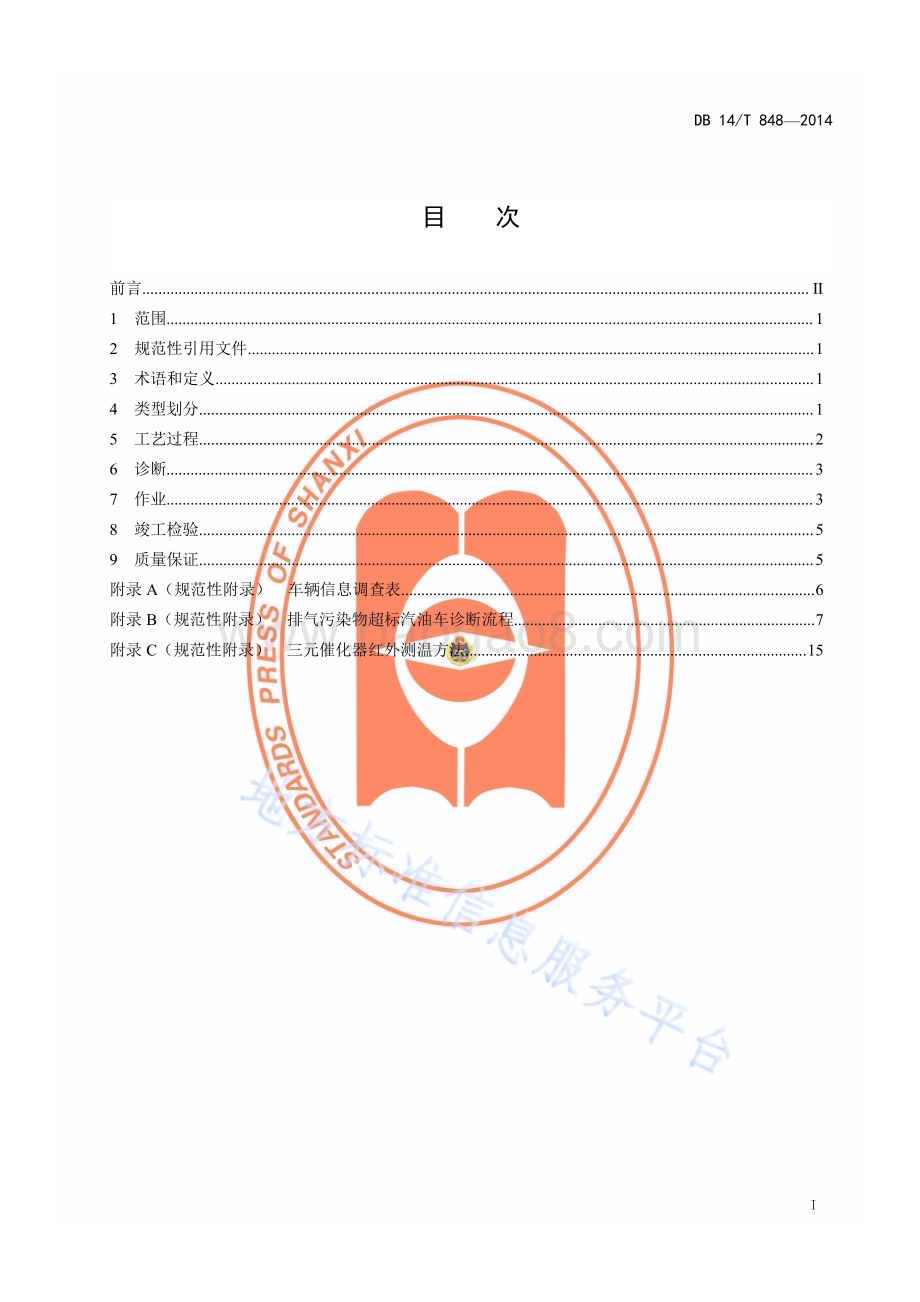

I C S 43.180T 01DB14山 西 省 地 方 标 准D B 1 4/T 8 4 8 2 0 1 4排 气 污 染 物 超 标 汽 油 车 治 理 技 术 规 程2 0 1 4-0 3-1 5 发 布 2 0 1 4-0 4-1 5 实 施山 西 省 质 量 技 术 监 督 局发 布DB 14/T 848 2014I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 类 型 划 分.15 工 艺 过 程.26 诊 断.37 作 业.38 竣 工 检 验.59 质 量 保 证.5附 录 A（规 范 性 附 录）车 辆 信 息 调 查 表.6附 录 B（规 范 性 附 录）排 气 污 染 物 超 标 汽 油 车 诊 断 流 程.7附 录 C（规 范 性 附 录）三 元 催 化 器 红 外 测 温 方 法.15DB 14/T 848 2014I I前 言本 标 准 按 照 G B/T 1.1-20 09 给 出 的 规 则 起 草。本 标 准 由 山 西 省 交 通 运 输 厅 提 出 并 归 口。本 标 准 起 草 单 位：山 西 省 交 通 科 学 研 究 院。本 标 准 主 要 起 草 人：王 文 君、多 文 英、庞 夺 峰、鹿 建 平、姜 鑫、陶 健、王 征、陈 龙、赵 翔 宇、王 瑞、周 鹏。DB 14/T 848 20141排 气 污 染 物 超 标 汽 油 车 治 理 技 术 规 程1 范 围本 标 准 规 定 了 排 气 污 染 物 超 标 汽 油 车 治 理 的 类 型 划 分、工 艺 过 程、诊 断、作 业、竣 工 检 验 以 及 质 量保 证。本 标 准 适 用 于 山 西 省 境 内 采 用 电 子 燃 油 喷 射 系 统 和 三 元 催 化 装 置 的 汽 油 车。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 标 准 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 标 准。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 标 准。G B/T 5624 汽 车 维 修 术 语G B 18285 点 燃 式 发 动 机 汽 车 排 气 污 染 物 排 放 限 值 及 测 量 方 法（双 怠 速 法 及 简 易 工 况 法）G B/T 18344 汽 车 维 护、检 测、诊 断 技 术 规 范3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 标 准。3.1排 气 污 染 物 超 标 汽 油 车排 气 污 染 物 未 达 到 国 家 或 地 方 在 用 车 排 放 要 求 的 汽 油 车。4 类 型 划 分4.1 超 标 汽 油 车 按 照 超 标 指 标 及 其 组 合 分 为：单 项 超 标（C O、H C、N O x），两 项 超 标（H C 与 C O、H C 与 N O x、C O 与 N O x）和 三 项 超 标（C O、H C、N O x 三 项 均 超 标）。4.2 超 标 汽 油 车 按 照 其 装 备 的 发 动 机、累 计 行 驶 里 程 分 类，划 分 规 则 见 表 1。表 1 超 标 汽 油 车 类 型 划 分 规 则 表车 型 类 别 第 一 类 第 二 类 第 三 类累 计 行 驶 里 程（1 04k m）低 里 程 1 6 1 1 6高 里 程 1 6 1 1 6注：第 一 类 为 装 备 进 口 发 动 机 的 汽 油 车；第 二 类 为 装 备 进 口 零 部 件 国 内 组 装 发 动 机 的 汽 油 车；第 三 类 为 装 备 国 产 发动 机 的 汽 油 车。DB 14/T 848 201425 工 艺 过 程排 气 污 染 物 超 标 汽 油 车 治 理 的 工 艺 过 程 如 图 1所 示。图 1 排 气 污 染 物 超 标 汽 油 车 治 理 工 艺 过 程 图DB 14/T 848 201436 诊 断6.1 治 理 前 应 进 行 车 辆 信 息 调 查、超 标 汽 油 车 分 类 和 诊 断，以 便 确 定 治 理 作 业 项 目。6.2 排 气 污 染 物 超 标 汽 油 车 进 厂 后，向 车 主 询 问 车 辆 使 用 情 况 和 维 修 情 况，查 看 机 动 车 排 气 污 染 物 检测 报 告 单，了 解 超 标 情 况，必 要 时 进 行 初 步 检 查，填 写 车 辆 信 息 调 查 表（见 附 录 A），并 将 机 动 车 排 气污 染 物 检 测 报 告 单 附 于 车 辆 信 息 调 查 表 后。6.3 依 据 车 辆 信 息 调 查 表、机 动 车 排 气 污 染 物 检 测 报 告 单 的 信 息，按 照 图 1 规 定 的 排 气 污 染 物 超 标 汽油 车 治 理 工 艺 过 程 进 行 诊 断。6.4 若 有 与 排 放 相 关 的 故 障 码 或 明 显 的 故 障 现 象，则 先 根 据 故 障 码 和 故 障 现 象 进 行 诊 断，确 定 治 理 作业 项 目，进 行 治 理 作 业，经 竣 工 检 验 合 格 后 出 厂；若 竣 工 检 验 不 合 格，则 按 照 超 标 汽 油 车 类 型 选 择 对 应的 诊 断 流 程 进 行 治 理。6.5 若 无 与 排 放 相 关 的 故 障 码 或 明 显 的 故 障 现 象，则 按 照 第 4 章 规 定 确 定 超 标 汽 油 车 类 型，并 选 择 对应 的 诊 断 流 程 进 行 诊 断，从 而 确 定 作 业 项 目 进 行 治 理。排 气 污 染 物 超 标 汽 油 车 诊 断 流 程 见 附 录 B 图 B.1 图 B.8。三 元 催 化 器 的 诊 断 与 维 修 流 程 见 附 录 B 图 B.9。7 作 业7.1 根 据 诊 断 结 果 确 定 作 业 项 目。作 业 项 目、内 容 及 技 术 要 求 见 表 2。7.2 作 业 过 程 中，应 逐 项 进 行 过 程 检 验。表 2 作 业 项 目、内 容 及 技 术 要 求序 号 作 业 项 目 作 业 内 容 技 术 要 求1 火 花 塞检 查 火 花 塞 间 隙、积 碳、烧 蚀 情 况，视 情 更 换 火 花 塞。无 积 碳、明 显 烧 蚀 现 象，间 隙 符 合 该 车技 术 指 标 要 求。2 高 压 线*检 查 高 压 线 外 观、连 接 情 况 及 阻 值，视 情 更 换。高 压 线 无 破 损、连 接 可 靠、阻 值 符 合 该车 技 术 指 标 要 求。3点 火 线 圈、点 火 控 制单 元检 查 点 火 线 圈、点 火 控 制 单 元 的 工 作状 况。点 火 线 圈 无 破 损、漏 电，阻 值 符 合 该 车技 术 指 标 要 求。4 空 气 滤 清 器 清 洁 或 更 换 空 气 滤 清 器。空 气 滤 芯 应 清 洁 无 破 损，密 封 良 好，滤清 器 应 清 洁，安 装 牢 固。5 进 气 管 路检 查 进 气 歧 管 真 空 度、进 气 系 统 密 封性，视 情 紧 固 或 更 换。进 气 管、进 气 歧 管、各 真 空 管 无 裂 痕 漏气 现 象，安 装 无 松 动，真 空 度 符 合 该 车 技 术指 标 要 求。6 空 气 流 量 传 感 器*检 查 输 入 电 压、输 出 信 号，及 数 据 流，视 情 清 洁 或 更 换。符 合 该 车 技 术 指 标 要 求。7 进 气 压 力 传 感 器*检 查 传 感 器 工 作 情 况，异 常 则 更 换。符 合 该 车 技 术 指 标 要 求。8 进 气 温 度 传 感 器*检 查 电 阻，若 过 大 或 过 小，则 更 换。符 合 该 车 技 术 指 标 要 求。9 供 油 系检 查 供 油 系 统 密 封 性、油 压，以 及 油压 调 节 器、燃 油 泵。输 油 管 无 漏 油 现 象，油 压 调 节 器、燃 油泵、油 压 符 合 该 车 技 术 指 标 要 求。DB 14/T 848 20144表 2 作 业 项 目、内 容 及 技 术 要 求(续)序 号 作 业 项 目 作 业 内 容 技 术 要 求9 供 油 系检 查 喷 油 器 电 阻 值、喷 油 雾 化 状 况、有 无 卡 滞、堵 塞、滴 漏 现 象，各 缸 喷 油器 喷 油 量。喷 油 器 无 卡 滞、堵 塞、滴 漏 现 象，雾 化 良 好，各 缸 喷 油 器 喷 油 量、电 阻 值 符 合 该 车 技 术 指 标 要求。检 查 燃 油 滤 清 器 是 否 堵 塞 或 损 坏，视 情 或 按 照 维 护 里 程 规 定 更 换。密 封 良 好，滤 清 器 应 清 洁、通 畅，安 装 牢 固。1 0 氧 传 感 器检 查 氧 传 感 器 信 号 是 否 准 确，外 壳上 的 通 气 孔 有 无 堵 塞，清 除 污 染 物，视情 更 换。符 合 该 车 技 术 指 标 要 求。1 1 水 温 传 感 器检 查 电 阻，若 过 大 或 过 小，则 更 换。符 合 该 车 技 术 指 标 要 求。1 2燃 油 蒸 发 控 制装 置检 查 外 观 及 密 封 状 况，系 统 是 否 堵塞，碳 罐 是 否 失 效，视 情 更 换。碳 罐 及 管 路 外 观 无 损 坏、密 封 良 好、联 接 可 靠，系 统 畅 通。1 3 三 元 催 化 装 置检 查 三 元 催 化 装 置 外 观、安 装 情 况；检 查 催 化 器 是 否 失 效，可 逆 失 效 采 取 免拆 清 洗 法 维 修；不 可 逆 失 效，更 换 三 元催 化 器。三 元 催 化 器 诊 断 与 维 修 流 程 见图 B.9。安 装 牢 固，无 松 动 及 损 坏，无 碰 撞 痕 迹、变 形和 烧 蚀 情 况，催 化 功 能 正 常。1 4曲 轴 箱 强 制 通风 装 置检 查 外 观，检 查 系 统 是 否 畅 通，视情 清 洁 或 更 换。管 路 及 阀 外 观 无 损 坏、密 封 良 好、联 接 可 靠，系 统 畅 通 无 堵 塞，阀 无 堵 塞 和 卡 滞 现 象。1 5废 气 再 循 环 系统检 查 系 统 是 否 工 作 正 常，废 气 再 循环 阀 是 否 积 炭、卡 滞 或 关 闭 不 严，视 情清 除 积 炭 或 更 换。系 统 管 路 及 阀 外 观 无 损 坏、密 封 良 好，阀 无 卡滞、关 闭 不 严 现 象；温 控 真 空 开 关 阀 的 开 启、关 闭温 度 符 合 该 车 技 术 指 标 要 求。1 6排 气 歧 管、排 气管检 查、紧 固。排 气 歧 管、排 气 管 无 裂 痕，无 漏 气 现 象，安 装无 松 动。1 7 发 动 机 润 滑 油检 查 发 动 机 润 滑 油 液 面 高 度，视 情更 换（补 给）润 滑 油。润 滑 油 规 格 及 性 能 指 标 符 合 发 动 机 的 要 求，添加 润 滑 油 至 标 尺 的 两 刻 度 之 间，润 滑 油 更 换 周 期 符合 原 厂 说 明 书 规 定。1 8 散 热 器检 查 散 热 器、水 箱 及 管 路 密 封 情 况。散 热 器、水 箱 及 管 路 无 变 形、堵 塞、破 损 及 渗漏，固 定 可 靠；箱 盖 接 合 表 面 良 好，胶 垫 不 老 化，箱 盖 压 力 阀 开 启 压 力 符 合 该 车 技 术 指 标 要 求。1 9 水 泵、节 温 器检 查 水 泵、节 温 器。水 泵 不 漏 水、无 异 响；节 温 器 开 启 和 关 闭 温 度符 合 该 车 技 术 指 标 要 求。2 0 冷 却 液检 查 冷 却 液 液 面 高 度，视 情 补 给、更 换。冷 却 液 规 格 及 性 能 指 标 符 合 发 动 机 的 要 求；添加 冷 却 液 至 容 器 标 尺 的 两 刻 度 之 间；冷 却 液 更 换 周期 符 合 原 厂 说 明 书 规 定。2 1 缸 压检 测 发 动 机 缸 压。发 动 机 缸 压 及 各 缸 压 力 差 符 合 该 车 技 术 指 标要 求。注：带“*”项 适 用 于 装 备 该 装 置 的 车 型。DB 14/T 848 201458 竣 工 检 验8.1 治 理 作 业 完 成 后，应 进 行 竣 工 检 验，车 辆 经 竣 工 检 验 合 格 后 出 厂。8.2 检 验 不 合 格 的 车 辆 按 照 图 1 排 气 污 染 物 超 标 汽 油 车 治 理 工 艺 过 程 图，返 回 治 理 环 节，选 择 相 应 的诊 断 流 程 做 进 一 步 的 诊 断、治 理。8.3 竣 工 检 验 项 目 及 技 术 要 求 按 照 G B 18285 及 山 西 省 现 行 排 气 污 染 物 排 放 限 值 执 行。9 质 量 保 证排 气 污 染 物 超 标 汽 油 车 治 理 的 质 量 保 证 期，自 竣 工 检 验 合 格 之 日 起 计 算，按 照 G B/T 18344 中 二 级 维护 质 量 保 证 期 规 定 执 行。DB 14/T 848 20146A A附 录 A（规 范 性 附 录）车 辆 信 息 调 查 表车 辆 信 息 调 查 表 见 表 A.1。表 A.1 车 辆 信 息 调 查 表客 户 姓 名 车 牌 号 出 厂 日 期 年 月 日厂 牌 型 号 发 动 机 型 号 累 计 行 驶 里 程（k m）排 放 检 测 方 法 双 怠 速 A S M检 测 次 数 第 次 上 次 检 测 时 间 年 月 日车辆配置供 油 方 式：开 环 电 喷 闭 环 电 喷排 放 相 关 配 置：废 气 再 循 环 系 统（E G R）二 次 空 气 喷 射 系 统 三 元 催 化 转 化 器 单 氧 传 感 器 双 氧 传 感 器进 气 量 测 量 方 式：M A F 质 量 流 量 系 统 M A P 速 度 密 度 系 统车 载 诊 断 系 统（O B D）：O B D 其 他客户反映的故障现象 油 耗 增 加 动 力 下 降 加 速 迟 缓 回 火 放 炮 敲 缸 其 他 怠 速 异 常 容 易 熄 火 启 动 困 难 故 障 灯 报 警维 护 情 况维 护 周 期 万 公 里/月是 否 按 时 维 护 是 否是 否 大 修 是 否上 次 维 护 时 间 年 月 日上 次 维 护 时 里 程 表 读 数 万 公 里维 护 内 容 机 油 机 滤 空 滤 燃 油 滤 清 器 油 路 清 洗 积 炭 清 除 三 元 催 化 器 维 护 清 洗 喷 油 嘴 其 他更 换 零 部 件检 测 结 果 见 机 动 车 排 气 污 染 物 检 测 报 告 单（附 本 表 后）初 步 检 查 与 排 放 相 关 故 障 码：有 无 故 障 码 描 述:备 注检 验 结 论：检 验 员 签 字：承 修 方：（章）年 月 日客 户 意 见：签 字：年 月 日注：在 车 辆 实 际 配 置 情 况 对 应 的“”位 置 划“”，具 体 情 况 应 在“_ _ _ _ _”上 注 明。DB 14/T 848 20147B B附 录 B（规 范 性 附 录）排 气 污 染 物 超 标 汽 油 车 诊 断 流 程排 气 污 染 物 超 标 汽 油 车 诊 断 流 程 见 图 B.1 图 B.8。三 元 催 化 器 的 诊 断 与 维 修 流 程 见 图 B.9。图 B.1 低 里 程 C O 单 项 超 标 汽 油 车 诊 断 流 程DB 14/T 848 20148图 B.2 低 里 程 H C 单 项 超 标 汽 油 车 诊 断 流 程DB 14/T 848 20149图 B.3 N O X 单 项 超 标 汽 油 车 诊 断 流 程DB 14/T 848 20141 0图 B.4 低 里 程 H C 与 N O X 两 项 超 标 汽 油 车 诊 断 流 程DB 14/T 848 20141 1图 B.5 低 里 程 H C 与 C O 两 项 超 标 汽 油 车 诊 断 流 程DB 14/T 848 20141 2图 B.6 低 里 程 C O 与 N O X 两 项 超 标 汽 油 车 诊 断 流 程图 B.7 低 里 程 C O、H C、N O X 三 项 均 超 标 汽 油 车 诊 断 流 程DB 14/T 848 20141 3图 B.8 高 里 程 C O 单 项，H C 单 项，C O 与 H C 两 项，H C 与 N O x 两 项，C O 与 N O x 两 项，C O、H C、N O x 三 项 超 标 汽 油 车 诊 断 流 程DB 14/T 848 20141 4图 B.9 三 元 催 化 器 的 诊 断 与 维 修 流 程DB 14/T 848 20141 5C C附 录 C（规 范 性 附 录）三 元 催 化 器 红 外 测 温 方 法C.1 将 测 试 车 辆 停 放 在 作 业 工 位，清 除 三 元 催 化 器 进 出 口 端 连 接 管 外 壁 的 附 着 物。C.2 将 发 动 机 预 热 至 正 常 温 度 后，继 续 在 无 负 荷 状 态 以 2 500 r/m i n 100 r/m i n 的 转 速 运 转 4 m i n，以使 三 元 催 化 器 达 到 正 常 工 作 温 度。C.3 保 持 发 动 机 转 速 2 500 r/m i n 100 r/m i n，用 红 外 线 非 接 触 式 测 温 仪 同 时 测 取 三 元 催 化 器 进 出 口 端的 温 度。测 量 点 选 择 在 三 元 催 化 器 进 出 口 端 连 接 管 外 壁，距 离 三 元 催 化 器 进 出 口 端 锥 部 末 端 20 m m 30 m m 范 围 内，且 距 离 相 等，测 量 角 度 一 致。C.4 三 元 催 化 器 进 出 口 端 温 度 差 计 算 见 式 C.1。2 1T T T.(C.1)式 中：T 三 元 催 化 器 进 出 口 端 温 度 差（）；1T 三 元 催 化 器 出 口 端 温 度（）；2T 三 元 催 化 器 进 口 端 温 度（）。
