公路隧道工程信息模型共享数据规范DB32／T 4763-2024.pdf

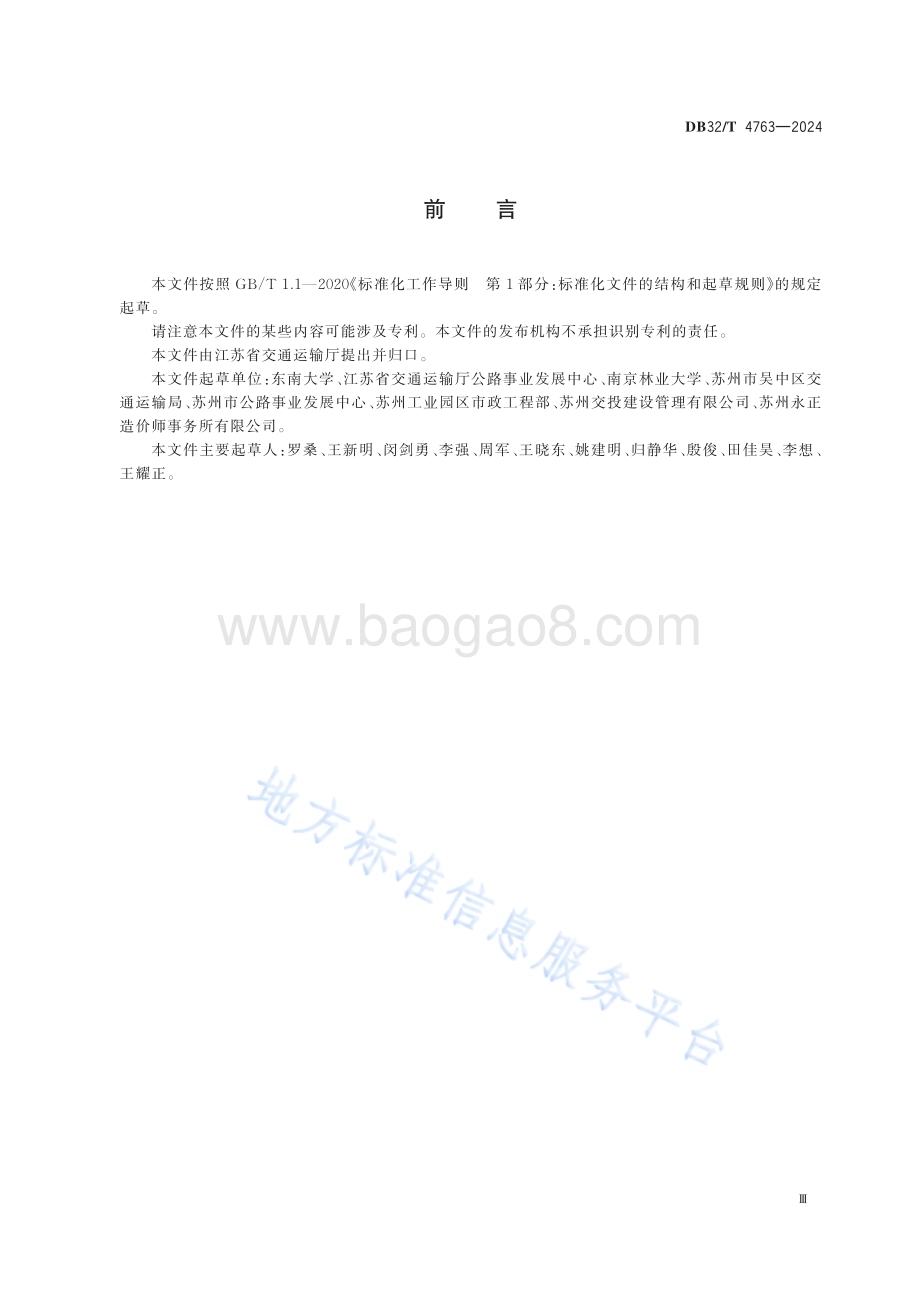

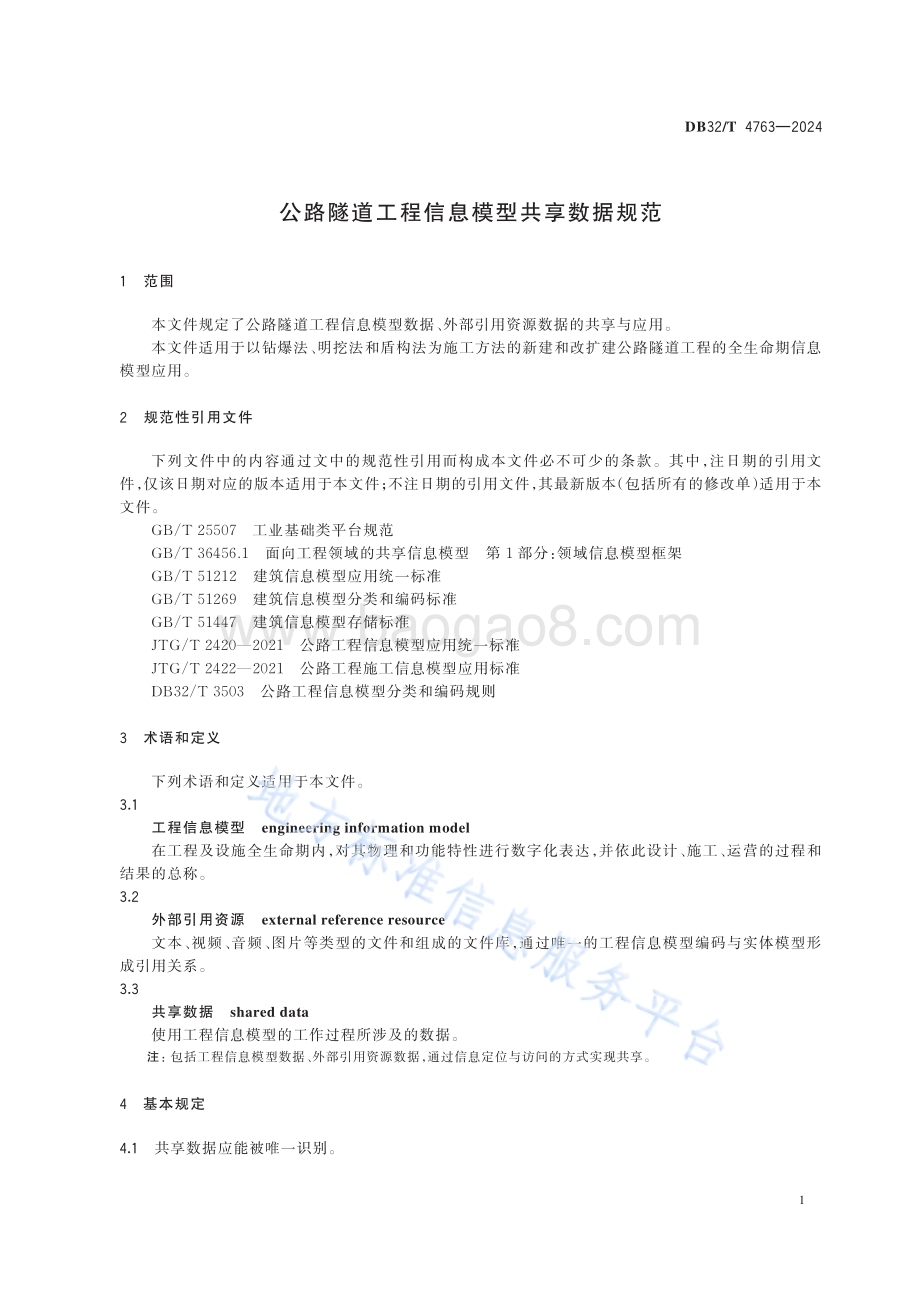

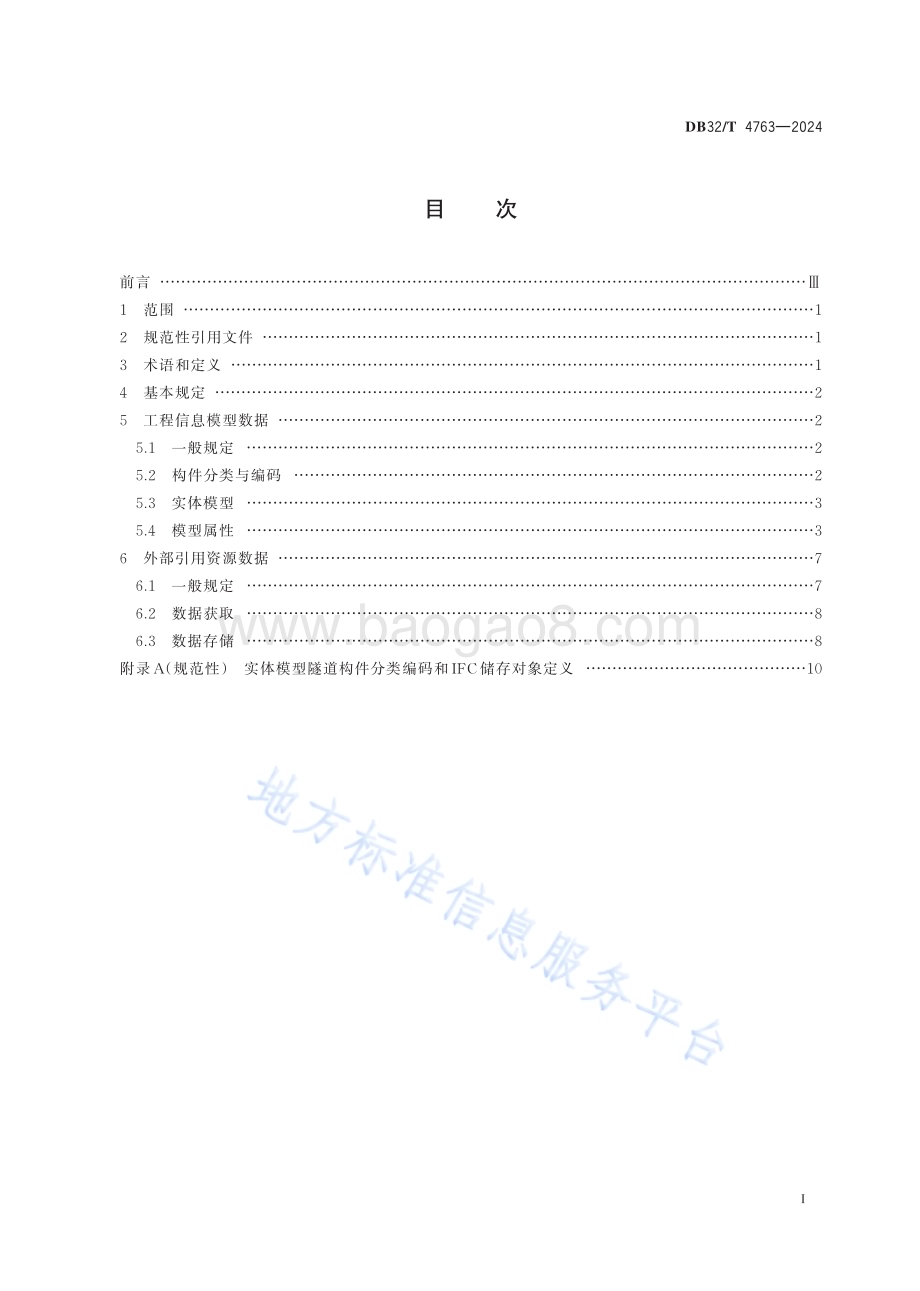

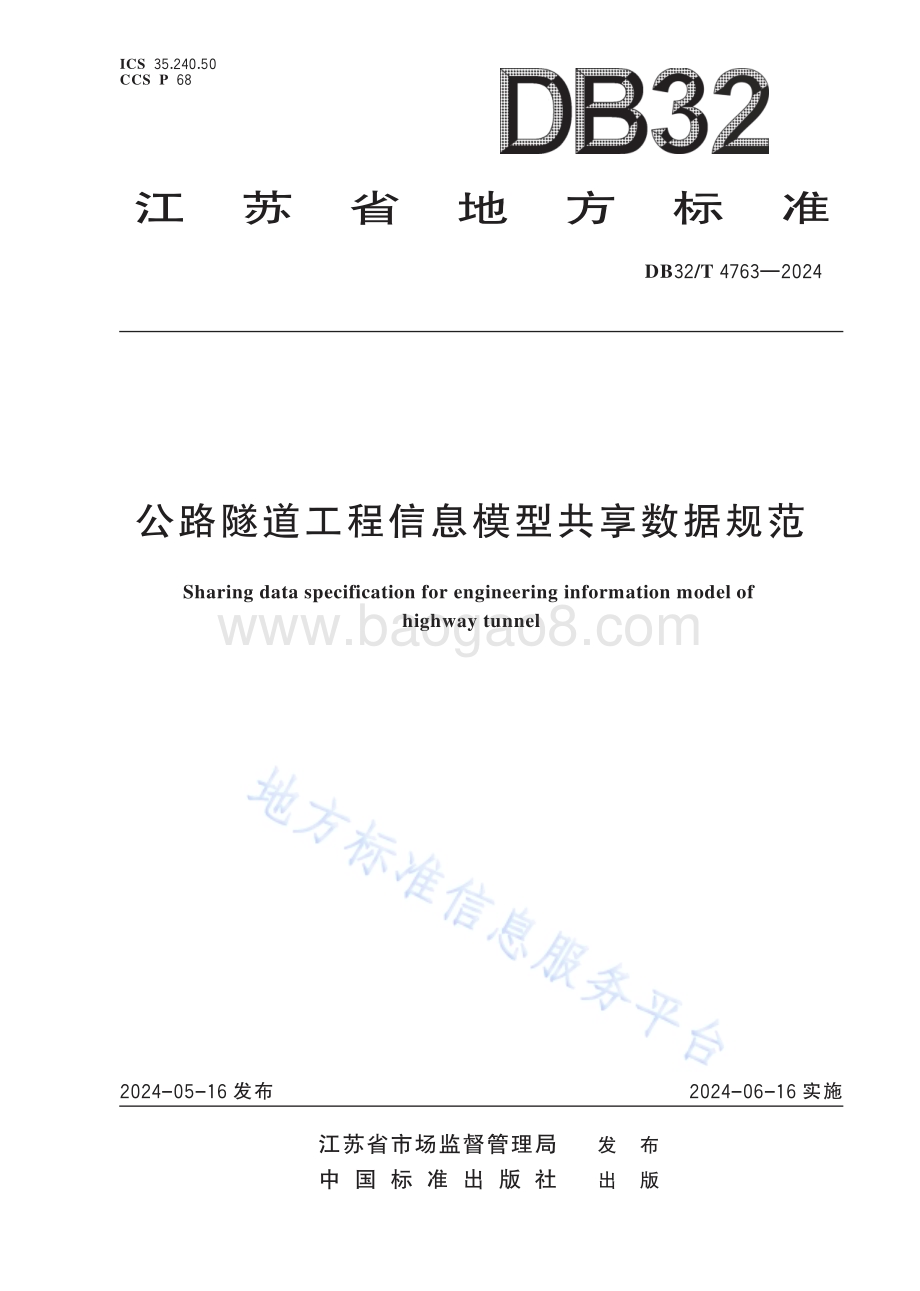

!7,江苏省市场监督管理局 发布中 国 标 准 出 版 社 出版公路隧道工程信息模型共享数据规范Sharing data specification for engineering information model of highway tunnel2 0 2 4-0 5-1 6 发布 2 0 2 4-0 6-1 6 实施CCS P 6 8DB 3 2/T 4 7 6 3 2 0 2 4ICS 3 5.2 4 0.5 0DB 3 2/T 4 7 6 3 2 0 2 4前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 14 基 本 规 定 25 工 程 信 息 模 型 数 据 25.1 一 般 规 定 25.2 构 件 分 类 与 编 码 25.3 实 体 模 型 35.4 模 型 属 性 36 外 部 引 用 资 源 数 据 76.1 一 般 规 定 76.2 数 据 获 取 86.3 数 据 存 储 8附 录 A（规 范 性）实 体 模 型 隧 道 构 件 分 类 编 码 和 IFC 储 存 对 象 定 义 10目次DB 3 2/T 4 7 6 3 2 0 2 4前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 交 通 运 输 厅 提 出 并 归 口。本 文 件 起 草 单 位：东 南 大 学、江 苏 省 交 通 运 输 厅 公 路 事 业 发 展 中 心、南 京 林 业 大 学、苏 州 市 吴 中 区 交通 运 输 局、苏 州 市 公 路 事 业 发 展 中 心、苏 州 工 业 园 区 市 政 工 程 部、苏 州 交 投 建 设 管 理 有 限 公 司、苏 州 永 正造 价 师 事 务 所 有 限 公 司。本 文 件 主 要 起 草 人：罗 桑、王 新 明、闵 剑 勇、李 强、周 军、王 晓 东、姚 建 明、归 静 华、殷 俊、田 佳 昊、李 想、王 耀 正。DB 3 2/T 4 7 6 3 2 0 2 4公路隧道工程信息模型共享数据规范1 范围本 文 件 规 定 了 公 路 隧 道 工 程 信 息 模 型 数 据、外 部 引 用 资 源 数 据 的 共 享 与 应 用。本 文 件 适 用 于 以 钻 爆 法、明 挖 法 和 盾 构 法 为 施 工 方 法 的 新 建 和 改 扩 建 公 路 隧 道 工 程 的 全 生 命 期 信 息模 型 应 用。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB/T 25507 工 业 基 础 类 平 台 规 范GB/T 36456.1 面 向 工 程 领 域 的 共 享 信 息 模 型 第 1 部 分：领 域 信 息 模 型 框 架GB/T 51212 建 筑 信 息 模 型 应 用 统 一 标 准GB/T 51269 建 筑 信 息 模 型 分 类 和 编 码 标 准GB/T 51447 建 筑 信 息 模 型 存 储 标 准JTG/T 24202021 公 路 工 程 信 息 模 型 应 用 统 一 标 准JTG/T 24222021 公 路 工 程 施 工 信 息 模 型 应 用 标 准DB32/T 3503 公 路 工 程 信 息 模 型 分 类 和 编 码 规 则3 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 工程信息模型 engineering information model在 工 程 及 设 施 全 生 命 期 内，对 其 物 理 和 功 能 特 性 进 行 数 字 化 表 达，并 依 此 设 计、施 工、运 营 的 过 程 和结 果 的 总 称。3.2 外部引用资源 external reference resource文 本、视 频、音 频、图 片 等 类 型 的 文 件 和 组 成 的 文 件 库，通 过 唯 一 的 工 程 信 息 模 型 编 码 与 实 体 模 型 形成 引 用 关 系。3.3 共享数据 shared data使 用 工 程 信 息 模 型 的 工 作 过 程 所 涉 及 的 数 据。注：包 括 工 程 信 息 模 型 数 据、外 部 引 用 资 源 数 据，通 过 信 息 定 位 与 访 问 的 方 式 实 现 共 享。4 基本规定4.1 共 享 数 据 应 能 被 唯 一 识 别。1DB 3 2/T 4 7 6 3 2 0 2 44.2 共 享 数 据 应 满 足 工 程 全 生 命 期 各 个 阶 段、各 个 任 务、各 个 参 与 方 之 间 的 交 换 和 应 用 要 求。4.3 共 享 数 据 应 符 合 GB/T 51447 中 关 于 工 业 基 础 类（Industry Foundation Classes，IFC）架 构 和 格 式 的要 求。5 工程信息模型数据5.1 一般规定5.1.1 工 程 信 息 模 型 数 据 包 括 实 体 模 型 数 据 和 模 型 属 性 数 据，其 中 模 型 属 性 数 据 进 一 步 分 为 基 本 属 性 数据 和 管 理 属 性 数 据。5.1.2 模 型 属 性 数 据 应 保 持 与 实 体 模 型 数 据 的 一 致 性。5.2 构件分类与编码5.2.1 公 路 隧 道 实 体 模 型 按 照 工 程 活 动 涉 及 的 成 果 进 行 分 类，按 照 JTG/T 24202021 中 表 5.2.1 对 于构 件 的 分 类 表 规 定。5.2.2 公 路 隧 道 实 体 模 型 主 要 由 路 线、路 面、隧 道、设 备 用 房、交 通 工 程 及 沿 线 设 施 等 构 件 组 成，并 具 有 可扩 展 性。5.2.3 公 路 隧 道 实 体 模 型 的 构 件 编 码 由 分 类 编 码 和 定 位 编 码 组 合 构 成，并 用“+”将 两 种 编 码 联 合 在一 起。5.2.4 公 路 隧 道 实 体 模 型 的 分 类 编 码 应 符 合 以 下 规 定：a）路 线、路 面、交 通 工 程 及 沿 线 设 施 等 构 件 的 分 类 编 码 应 符 合 JTG/T 24202021 中 表 A.0.3 对 公路 工 程 构 件 的 有 关 规 定；b）隧 道 构 件 的 分 类 编 码 应 符 合 附 录 A 表 A.1 的 规 定；c）设 备 用 房 构 件 的 分 类 编 码 应 符 合 GB/T 512692021 中 表 A.0.5 对 元 素 的 有 关 规 定。5.2.5 分 类 编 码 的 扩 展 应 符 合 下 列 规 定：a）分 类 编 码 的 扩 展 应 与 现 有 分 类 表 协 调 一 致；b）分 类 编 码 可 根 据 工 程 需 要 扩 展 分 类 表 和 分 类 条 目；c）扩 展 的 分 类 条 目 宜 选 择 合 适 的 位 置。5.2.6 定 位 编 码 按 层 级 分 为 一 级 类 代 码、二 级 类 代 码、三 级 类 代 码 和 四 级 类 代 码，相 邻 层 级 代 码 之 间 使 用英 文 半 角 字 符“.”隔 开，基 本 组 成 结 构 应 符 合 图 1 的 要 求。图 1定位编码结构5.2.7 定 位 编 码 的 各 级 类 代 码 应 符 合 下 列 规 定：a）类 代 码 可 由 数 字、英 文 字 母 或 者 数 字 与 英 文 字 母 组 合 形 式；b）各 级 类 代 码 的 位 数 至 少 为 1 位，位 数 上 限 可 结 合 所 应 用 工 程 项 目 规 定；c）若 某 级 类 代 码 无 对 应 划 分，应 在 该 位 置 填“0”，其 他 情 况 都 不 应 仅 填“0”；d）一 级 类 代 码 表 示 项 目 代 码，应 与 行 业 主 管 部 门 确 定 的 项 目 代 码 一 致；e）二 级 类 代 码 表 示 标 段 代 码，应 与 工 程 招 标 划 分 一 致；f）三 级 类 代 码 表 示 节 段 代 码，可 结 合 所 应 用 工 程 项 目 规 定；2DB 3 2/T 4 7 6 3 2 0 2 4g）四 级 类 代 码 表 示 构 件 编 号 代 码，宜 与 设 计 图 纸 编 号 或 所 应 用 工 程 项 目 规 定 一 致。注：定 位 编 码 示 例：YQ312SG01Y101，其 中 YQ312 表 示 一 级 类 代 码，SG01 表 示 二 级 类 代 码，Y1 表 示 三 级 类 代 码，01 表 示 四 级 类 代 码。5.3 实体模型5.3.1 实 体 模 型 的 构 件 实 体 定 义 应 符 合 GB/T 25507 的 有 关 要 求。5.3.2 实 体 模 型 的 模 型 数 据 内 容 和 结 构 应 符 合 GB/T 51212 的 有 关 要 求。5.3.3 实 体 模 型 数 据 的 扩 展 按 照 GB/T 51212 和 JTG/T 2420 中 的 相 关 要 求 进 行。5.3.4 实 体 模 型 IFC 储 存 对 象 定 义 应 符 合 下 列 规 定：a）信 息 模 型 的 数 据 储 存 应 包 含 工 程 全 生 命 期 内 能 够 被 唯 一 识 别 的 标 识 属 性；b）采 用 不 同 方 式 表 达 的 模 型 数 据 应 具 有 一 致 性；c）采 用 开 放 的 接 口、服 务 和 支 持 形 式，以 满 足 不 同 软 件 对 实 体 模 型 数 据 的 共 享 和 互 用。5.3.5 实 体 模 型 分 类 IFC 储 存 对 象 定 义 应 符 合 表 1 的 规 定。表 1实体模型分类 IFC 储存对象定义对 象公 路 隧 道路 线路 面 构 件隧 道 构 件设 备 用 房 构 件交 通 工 程 及 沿 线 设 施 构 件实 体 名IfcHighwayTunnelIfcAlignmentIfcRoadPartIfcTunnelIfcEquipmentHouseIfcTrafficFacility5.3.6 隧 道 构 件 类 的 实 体 模 型 IFC 储 存 对 象 定 义 详 见 表 A.2，路 线 等 其 他 类 实 体 模 型 IFC 储 存 对 象 定义 应 按 照 GB/T 51212 和 JTG/T 2420 中 的 相 关 规 定。5.4 模型属性5.4.1 实 体 模 型 的 模 型 属 性 包 括 基 本 属 性 和 管 理 属 性，基 本 属 性 对 其 项 目 特 征 进 行 描 述，管 理 属 性 对 其全 生 命 期 管 理 特 征 进 行 描 述。5.4.2 管 理 属 性 由 建 设 管 理 属 性 和 运 维 管 理 属 性 构 成，建 设 管 理 属 性 对 实 体 模 型 的 建 设 管 理 要 素 进 行 描述，运 维 管 理 属 性 对 实 体 模 型 的 养 护、运 营 管 理 要 素 进 行 描 述。5.4.3 实 体 模 型 的 模 型 属 性 表 达 方 式 应 满 足 GB/T 36456.1 的 相 关 要 求。5.4.4 模 型 属 性 数 据 宜 在 满 足 本 文 件 通 用 共 享 数 据 的 要 求 基 础 上，根 据 工 程 管 理 需 求 进 一 步 继 承、扩 展。5.4.5 模 型 属 性 数 据 的 表 达，每 个 属 性 值 应 以 一 对 中 文 全 角 双 引 号 标 示。当 存 在 多 个 属 性 值 时，各 个 属性 值 以 中 文 全 角 字 符“，”分 隔。注：当 属 性 值 为 单 个 时，其 表 示 方 式 例 如：“XX”；当 属 性 值 为 多 个 时，其 表 示 方 式 例 如：“XX”，“XX”，“XX”。5.4.6 公 路 隧 道 的 实 体 模 型（IfcEntityModel）基 本 属 性 应 至 少 包 括 名 称、编 码、描 述、阶 段 和 坐 标 系，符 合表 2 的 规 定。3DB 3 2/T 4 7 6 3 2 0 2 4表 2公路隧道的实体模型（IfcEntityModel）基本属性序 号12345“公 路 工 程 项 目 阶 段”应 按 照 DB32/T 3503 2019 表 A.7 的 要 求。注 1：“序 号”为 该 属 性 的 编 号，每 个 表 均 从 1 开 始，按 自 然 数 递 增 编 排 序 号。注 2：“名 称”为 该 序 号 属 性 的 中 文 代 号。注 3：“标 识”为 该 序 号 属 性 的 Ifc 标 识 符 号。注 4：“基 数”表 示 一 个 属 性 在 该 类 中 能 够 取 得 属 性 值 的 数 量 限 制，以 符 号1，1、1，*、0，1、0，*表 示。其 中1，1表 示 该 值 不 能 为 空，且 只 有 一 个；1，*表 示 该 值 不 能 为 空，且 至 少 有 一 个；0，1 表 示 该 值 可 以 为 空，也 可 以 有一 个；0，*表 示 该 值 可 以 为 空，也 可 以 有 多 个。注 5：“说 明”给 出 对 该 属 性 的 进 一 步 简 要 说 明。注 6：以 下 同。名 称名 称编 码描 述阶 段坐 标 系标 识IfcEntityModel.NameIfcEntityModel.GlobalIdIfcEntityModel.DescriptionIfcEntityModel.PhaseIfcEntityModel.CoordinateSystem基 数0，11，10，*1，11，1说 明实 体 模 型 的 名 称实 体 模 型 的 全 局 唯 一 标 识实 体 模 型 的 文 字 描 述实 体 模 型 所 属 的 公 路 工 程 项 目 阶 段建 立 实 体 模 型 所 采 用 的 空 间 坐 标 系5.4.7 各 分 类 构 件 的 实 体 模 型 基 本 属 性 应 符 合 表 3 表 7 的 规 定，并 可 按 照 JTG/T 24222021 附 录 A的 模 型 信 息 进 行 扩 展。表 3路线（IfcAlignment）实体模型基本属性序 号123456名 称名 称编 码描 述阶 段坐 标 系类 型标 识IfcAlignment.NameIfcAlignment.GlobalIdIfcAlignment.DescriptionIfcAlignment.PhaseIfcAlignment.CoordinateSystemIfcAlignment.PredefinedType基 数0，11，10，*1，11，11，1说 明路 线 的 名 称路 线 的 全 局 唯 一 标 识路 线 的 文 字 描 述路 线 所 属 的 公 路 工 程 项 目 阶 段建 立 路 线 所 采 用 的 空 间 坐 标 系路 线 的 类 型，例 如：三 维 线 型表 4路面构件（IfcRoadPart）基本属性序 号1234567名 称名 称编 码描 述阶 段坐 标 系类 型材 料标 识IfcRoadPart.NameIfcRoadPart.GlobalIdIfcRoadPartDescriptionIfcRoadPart.PhaseIfcRoadPart.CoordinateSystemIfcRoadPart.PredefinedTypeIfcRoadPart.Materials基 数0，11，10，*1，11，11，11，*说 明路 面 构 件 的 名 称路 面 构 件 的 全 局 唯 一 标 识路 面 构 件 的 文 字 描 述路 面 构 件 所 属 的 公 路 工 程 项 目 阶 段建 立 路 面 构 件 所 采 用 的 空 间 坐 标 系路 面 构 件 的 类 型，例 如：上 面 层路 面 构 件 所 使 用 的 材 料，例 如：水 泥 混 凝 土4DB 3 2/T 4 7 6 3 2 0 2 4表 5隧道构件（IfcTunnel）基本属性序 号1234567名 称名 称编 码描 述阶 段坐 标 系类 型材 料标 识IfcTunnel.NameIfcTunnel.GlobalIdIfcTunnel.DescriptionIfcTunnel.PhaseIfcTunnel.CoordinateSystemIfcTunnel.PredefinedTypeIfcTunnel.Materials基 数0，11，10，*1，11，11，11，*说 明隧 道 构 件 的 名 称隧 道 构 件 的 全 局 唯 一 标 识隧 道 构 件 的 文 字 描 述隧 道 构 件 所 属 的 公 路 工 程 项 目 阶 段建 立 隧 道 构 件 所 采 用 的 空 间 坐 标 系隧 道 构 件 的 类 型，例 如：衬 砌隧 道 构 件 所 使 用 的 材 料，例 如：水 泥 混 凝 土表 6设备用房构件（IfcEquipmentHouse）基本属性序 号1234567名 称名 称编 码描 述阶 段坐 标 系类 型材 料标 识IfcEquipmentHouse.NameIfcEquipmentHouse.GlobalIdIfcEquipmentHouse.DescriptionIfcEquipmentHouse.PhaseIfcEquipmentHouse.CoordinateSystemIfcEquipmentHouse.PredefinedTypeIfcEquipmentHouse.Materials基 数0，11，10，*1，11，11，11，*说 明设 备 用 房 构 件 的 名 称设 备 用 房 构 件 的 全 局 唯 一 标 识设 备 用 房 构 件 的 文 字 描 述设 备 用 房 构 件 所 属 的 公 路 工 程 项 目 阶 段建 立 设 备 用 房 构 件 所 采 用 的 空 间 坐 标 系设 备 用 房 构 件 的 类 型，例 如：楼 梯隧 道 构 件 所 使 用 的 材 料，例 如：水 泥 混 凝 土表 7交通工程及沿线设施构件（IfcTrafficFacility）基本属性序 号1234567名 称名 称编 码描 述阶 段坐 标 系类 型材 料标 识IfcTrafficFacility.NameIfcTrafficFacility.GlobalIdIfcTrafficFacility.DescriptionIfcTrafficFacility.PhaseIfcTrafficFacility.CoordinateSystemIfcTrafficFacility.PredefinedTypeIfcTrafficFacility.Materials基 数0，11，10，*1，11，11，11，*说 明交 通 工 程 及 沿 线 设 施 构 件 的 名 称交 通 工 程 及 沿 线 设 施 构 件 的 全 局 唯 一 标 识交 通 工 程 及 沿 线 设 施 构 件 的 文 字 描 述交 通 工 程 及 沿 线 设 施 构 件 所 属 的 公 路 工 程 项 目 阶 段建 立 交 通 工 程 及 沿 线 设 施 构 件 所 采 用 的 空 间 坐 标 系交 通 工 程 及 沿 线 设 施 构 件 的 类 型，例 如：风 机交 通 工 程 及 沿 线 设 施 构 件 所 使 用 材 料，例 如：钢 材5.4.8 实 体 模 型 的 管 理 属 性 具 有 通 用 性，可 根 据 具 体 构 件 类 型 录 入 相 应 管 理 信 息。5.4.9 实 体 模 型 的 建 设 管 理 属 性 对 应 项 目 管 理 目 标，应 至 少 包 括 进 度、质 量、安 全、成 本 四 个 类 型，符 合 表8 表 11 的 规 定，并 在 此 基 础 上 进 行 属 性 扩 展。5DB 3 2/T 4 7 6 3 2 0 2 4表 8进度管理（IfcProgress）属性序 号123456名 称里 程 碑计 划 开 始 时 间计 划 结 束 时 间施 工 开 始 时 间施 工 结 束 时 间当 前 状 态标 识IfcProgress.IsMilestoneIfcProgress.ScheduledStartTimeIfcProgress.ScheduledEndTimeIfcProgress.ActualStartTimeIfcProgress.ActualEndTimeIfcProgress.Status基 数0，*0，*0，*0，10，10，1说 明关 键 时 间 或 工 序 节 点，在 此 之 前 构 件 应 完 成 施 工构 件 的 计 划 开 始 施 工 时 间构 件 的 计 划 结 束 施 工 时 间构 件 的 实 际 开 始 施 工 时 间构 件 的 实 际 结 束 施 工 时 间构 件 的 当 前 状 态，例 如：已 完 成表 9质量管理（IfcQuality）属性序 号123名 称质 量 计 划质 量 控 制质 量 验 收标 识IfcQuality.ScheduleIfcQuality.ControlIfcQuality.Acceptance基 数0，*0，*0，*说 明构 件 所 遵 从 的 质 量 验 收 技 术 规 定 相 关 信 息构 件 发 生 的 质 量 问 题 与 处 理 过 程 信 息构 件 完 工 的 质 量 检 验 批 信 息 以 及 验 收 合 格 状 态表 1 0安全管理（IfcSafety）属性序 号123名 称危 险 源安 全 作 业 要 求职 业 健 康 管 理 信 息标 识IfcSafety.HazardIfcSafety.SchemeIfcSafety.Control基 数0，*0，*0，*说 明与 构 件 相 关 的 可 能 造 成 人 员 伤 害、疾 病、财 产 损 失、作 业 环 境破 坏 或 其 他 损 失 的 因 素 或 状 态与 构 件 相 关 的 安 全 技 术 要 求、风 险 状 况、应 急 处 置 措 施 等 内 容与 构 件 相 关 的 安 全 生 产 管 理 人 员 信 息表 1 1成本管理（IfcCost）属性序 号1234567名 称工 程 量 清 单 项名 称工 程 量 清 单 项编 码工 程 量 清 单 项工 程 量工 程 量 清 单 项综 合 单 价定 额 项 名 称定 额 项 编 码定 额 项 单 价标 识IfcCost.ListItemNameIfcCost.ListItemCodeIfcCost.ListItemQuantityIfcCost.ListItemComprehensiveUnitPriceIfcCost.QuotaItemNameIfcCost.QuotaItemCodeIfcCost.QuotaItemUnitPrice基 数0，10，10，10，10，10，10，1说 明构 件 所 在 工 程 量 清 单 的 具 体 项 目 或 工 作的 名 称构 件 在 工 程 量 清 单 中 的 唯 一 标 识构 件 在 工 程 量 清 单 项 中 列 出 的 数 量构 件 在 工 程 量 清 单 项 中 的 单 位 价 格构 件 在 定 额 清 单 中 列 出 的 具 体 项 目 或 工作 的 名 称构 件 在 定 额 清 单 中 的 唯 一 标 识构 件 在 定 额 清 单 中 的 单 位 价 格6DB 3 2/T 4 7 6 3 2 0 2 45.4.1 0 实 体 模 型 的 运 维 管 理 属 性 对 应 运 维 期 管 理 要 素，应 至 少 包 括 养 护、运 营 两 个 类 型，符 合 表 12、表13 的 规 定，并 在 此 基 础 上 进 行 属 性 扩 展。表 1 2养护管理（IfcMaintenance）属性序 号123456 注：序 号 1、2 的 养 护 管 理 属 性 仅 针 对 交 通 工 程 及 沿 线 设 施 构 件。名 称出 厂 厂 家设 备 型 号养 护 机 构保 养 措 施历 史 病 害历 史 维 修标 识IfcMaintenance.ManufacturerIfcMaintenance.StatusIfcMaintenance.OrganizationIfcMaintenance.MeasuresIfcMaintenance.DefectsIfcMaintenance.Repairs基 数0，10，10，*0，*0，*0，*说 明生 产 制 造 构 件 的 工 厂 或 制 造 商构 件 的 标 识 或 代 号，能 够 表 示 规 格、功 能 和 性 能构 件 所 属 的 养 护 管 理 单 位、部 门 及 负 责 人构 件 的 定 期 清 理、润 滑、检 查、维 护 等 常 见 措 施构 件 在 运 维 过 程 中 发 生 的 问 题、损 坏 或 缺 陷 记 录构 件 在 运 维 过 程 中 发 生 的 修 复、恢 复 或 更 新 记 录表 1 3运营管理（IfcOperation）属性序 号12345 注：序 号 3、5 的 运 营 管 理 属 性 仅 针 对 交 通 工 程 及 沿 线 设 施 构 件。名 称运 营 状 况运 营 规 定出 入 库 记 录运 营 预 算应 急 预 案标 识IfcOperation.StatusIfcOperation.RegulationsIfcOperation.InventoryRecordsIfcOperation.BudgetIfcOperation.EmergencyPlan基 数0，10，*0，*0，*0，*说 明对 构 件 运 行 效 率、运 行 安 全 等 方 面 进 行 评 定 的 结 果确 保 隧 道 运 营 正 常 稳 定 的 相 关 法 规 和 标 准构 件 的 历 史 出 库 和 入 库 的 时 间、事 由 等 记 录构 件 维 修、更 新、购 置 等 的 预 算 标 准构 件 对 隧 道 交 通 事 故、火 灾 消 防 等 应 急 事 件 的 监 测 和 响 应 预 案6 外部引用资源数据6.1 一般规定6.1.1 外 部 引 用 资 源 数 据 包 括 文 本、视 频、音 频、图 片 等 类 型 的 文 件 和 组 成 的 文 件 库。6.1.2 外 部 引 用 资 源 数 据 共 享 的 方 式 可 为 人 工 上 传 或 者 通 过 接 口 获 取 至 管 理 数 据 库。管 理 数 据 库 范 围内，同 一 个 外 部 资 源 均 有 唯 一 标 识，该 标 识 具 有 唯 一 性 和 不 变 性。6.1.3 外 部 引 用 资 源 与 实 体 模 型 之 间 的 映 射 关 系 可 为 多 对 多，但 是 同 一 个 资 源 与 同 一 个 实 体 构 件 之 间 的映 射 应 是 唯 一 的。6.2 数据获取6.2.1 外 部 引 用 资 源 的 数 据 获 取 应 明 确 数 据 来 源。在 获 取 过 程 中，数 据 源 应 可 靠 和 可 追 溯。6.2.2 采 用 人 工 上 传 数 据 的 方 式 时，应 上 传 外 部 引 用 资 源 的 关 联 构 件 和 标 识，完 成 实 体 模 型 的 映 射，避 免外 部 资 源 与 实 体 构 件 的 引 用 关 系 混 乱。6.2.3 采 用 通 过 接 口 获 取 数 据 的 方 式 时，应 在 接 口 中 以 键 值 对 的 形 式 体 现 外 部 引 用 资 源 的 属 性，且 接 口中 应 包 括 关 联 构 件、标 识 和 地 址。6.2.4 外 部 引 用 资 源 的 属 性 应 符 合 表 14 的 规 定。7DB 3 2/T 4 7 6 3 2 0 2 4表 1 4外部引用资源的属性序 号12345678910111213141516171819名 称关 联 构 件名 称描 述标 识地 址目 的预 期 用 途范 围修 订拥 有 者编 辑 人创 建 时 间最 后 修 订 日 期电 子 格 式有 效 开 始有 效 截 止机 密 性状 态有 文 档 引 用标 识IfcEngineeringInformationModelIfcNameIfcDescriptionIfcIdentificationeIfcLocationIfcPurposeIfcIntendedUseIfcScopeIfcRevisionIfcOwnerIfcEditorsIfcCreationTimeIfcLastRevisionTimeIfcElectronicFormatIfcValidFromIfcValidUntilIfcConfidentialityIfcStatusIfcHasDocumentReferences基 数1，*0，10，*1，11，10，*0，*0，*0，*0，*0，*0，10，10，*0，10，10，10，10，*说 明与 资 源 绑 定 的 实 体 构 件 编 码由 拥 有 者 指 定 资 源 名 称资 源 及 其 内 容 的 描 述唯 一 标 识 一 个 资 源 的 标 识 符 URI资 源 的 全 局 地 址 URL本 资 源 的 目 的本 资 源 预 期 用 途本 资 源 的 范 围资 源 修 改 名 称公 认 拥 有 者，人 和/或 组 织 信 息创 建 资 源 或 对 其 有 贡 献 的 人 或 组 织资 源 最 先 创 建 的 日 期 和 时 间 标 志资 源 当 前 版 本 创 建 日 期 和 时 间 标 志用 于 各 种 媒 体 类 型 网 络 协 议资 源 开 始 有 效 的 日 期日 期 之 前 的 资 源 仍 然 是 有 效 的资 源 的 机 密 级 别资 源 的 当 前 状 态引 用 该 资 源 的 应 用6.3 数据存储6.3.1 获 取 的 外 部 引 用 资 源 数 据 应 存 储 至 本 地 文 件 服 务 器 或 者 云 存 储 服 务 器。6.3.2 外 部 引 用 资 源 在 存 储 入 库 时 应 赋 予 其 资 源 地 址，通 过 该 访 问 地 址 可 以 访 问 到 对 应 的 资 源，且 该 引用 地 址 具 有 唯 一 性 和 不 变 性。6.3.3 存 储 外 部 引 用 资 源 数 据 时，应 读 取 关 联 构 件 的 工 程 信 息 模 型 编 码，并 与 实 体 模 型 的 编 码 进 行 比 对，一 致 时 方 可 形 成 映 射 关 系，若 不 一 致 则 应 创 建 新 的 实 体 模 型 编 码 并 进 行 审 查。6.3.4 外 部 引 用 资 源 数 据 存 储 完 成 后，应 进 行 数 据 合 并，以 实 体 模 型 的 工 程 信 息 模 型 编 码 为 索 引 将 所 映射 的 多 条 外 部 引 用 资 源 关 联 到 同 一 目 录 下。8DB 3 2/T 4 7 6 3 2 0 2 4附 录 A（规范性）实体模型隧道构件分类编码和 IFC 储存对象定义表 A.1 规 定 了 实 体 模 型 隧 道 构 件 分 类 编 码。表 A.1隧道构件分类编码1806.00.00.001806.01.00.001806.01.01.001806.01.02.001806.01.03.001806.01.04.001806.01.05.001806.01.06.001806.01.06.011806.01.06.021806.02.00.001806.02.01.001806.02.02.001806.03.00.001806.03.01.001806.03.02.001806.03.03.001806.03.03.011806.03.03.021806.03.04.001806.03.05.001806.04.00.001806.04.01.001806.04.02.001806.04.03.001806.04.04.001806.04.05.001806.04.06.00隧 道 构 件洞 门 构 件明 洞超 前 支 护 构 件初 次 支 护 构 件端 墙顶 帽环 框翼 墙光 过 渡 段 建 筑工 作 井明 洞 衬 砌明 洞 回 填超 前 锚 杆超 前 小 导 管超 前 管 棚套 拱超 前 预 注 浆系 统 锚 杆锁 脚 锚 杆钢 筋 网钢 架喷 射 混 凝 土系 统 小 导 管始 发 工 作 井接 收 工 作 井超 前 长 管 棚超 前 中 管 棚引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420扩 展扩 展扩 展扩 展扩 展引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 DB32/T 3503引 自 DB32/T 3503引 自 JTG/T 2420引 自 DB32/T 3503引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 DB32/T 3503编 码 一 级 类 二 级 类 三 级 类 四 级 类 备 注9DB 3 2/T 4 7 6 3 2 0 2 41806.05.00.001806.05.01.001806.05.02.001806.05.03.001806.06.00.001806.06.01.001806.06.02.001806.06.03.001806.06.04.001806.06.05.001806.06.06.001806.06.07.001806.06.07.011806.06.07.021806.06.07.031806.06.08.001806.06.09.001806.06.10.001806.06.11.001806.06.11.011806.06.11.021806.06.12.001806.06.13.001806.06.14.001806.06.15.001806.06.16.001806.06.17.001806.06.17.011806.06.17.021806.06.18.001806.06.19.001806.06.20.001806.06.21.00二 次 衬 砌 构 件防 排 水 构 件拱 墙仰 拱仰 拱 回 填止 水 带纵 向 排 水 管横 向 排 水 管环 向 排 水 管竖 向 排 水 管保 护 层防 水 层盲 管中 心 水 沟路 侧 边 沟排 水 沟横 截 沟沉 砂 池检 查 井盖 板集 水 井降 水 井消 防 水 池防（排）水 板防 淹 挡 板（防 淹 门）施 工 缝二 衬 防 水始 发 防 水接 收 防 水侧 向 排 水 沟路 面 排 水 沟疏 干 井降 压 井引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 JTG/T 2420引 自 DB32/T 3503引 自 DB32/T 3503引 自 DB32
