桥式和门式起重机安全色DB41／T 1897-2019.pdf

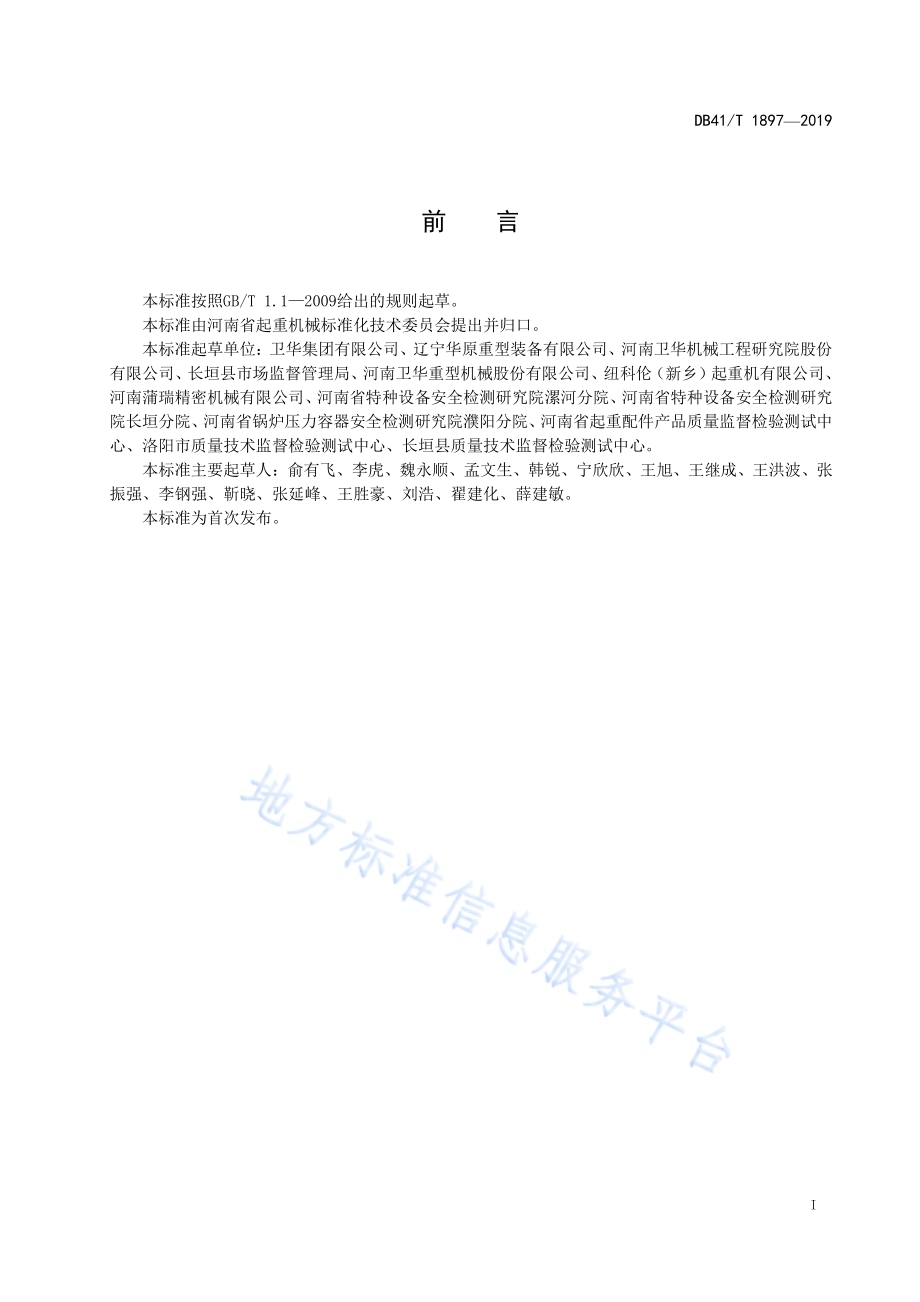

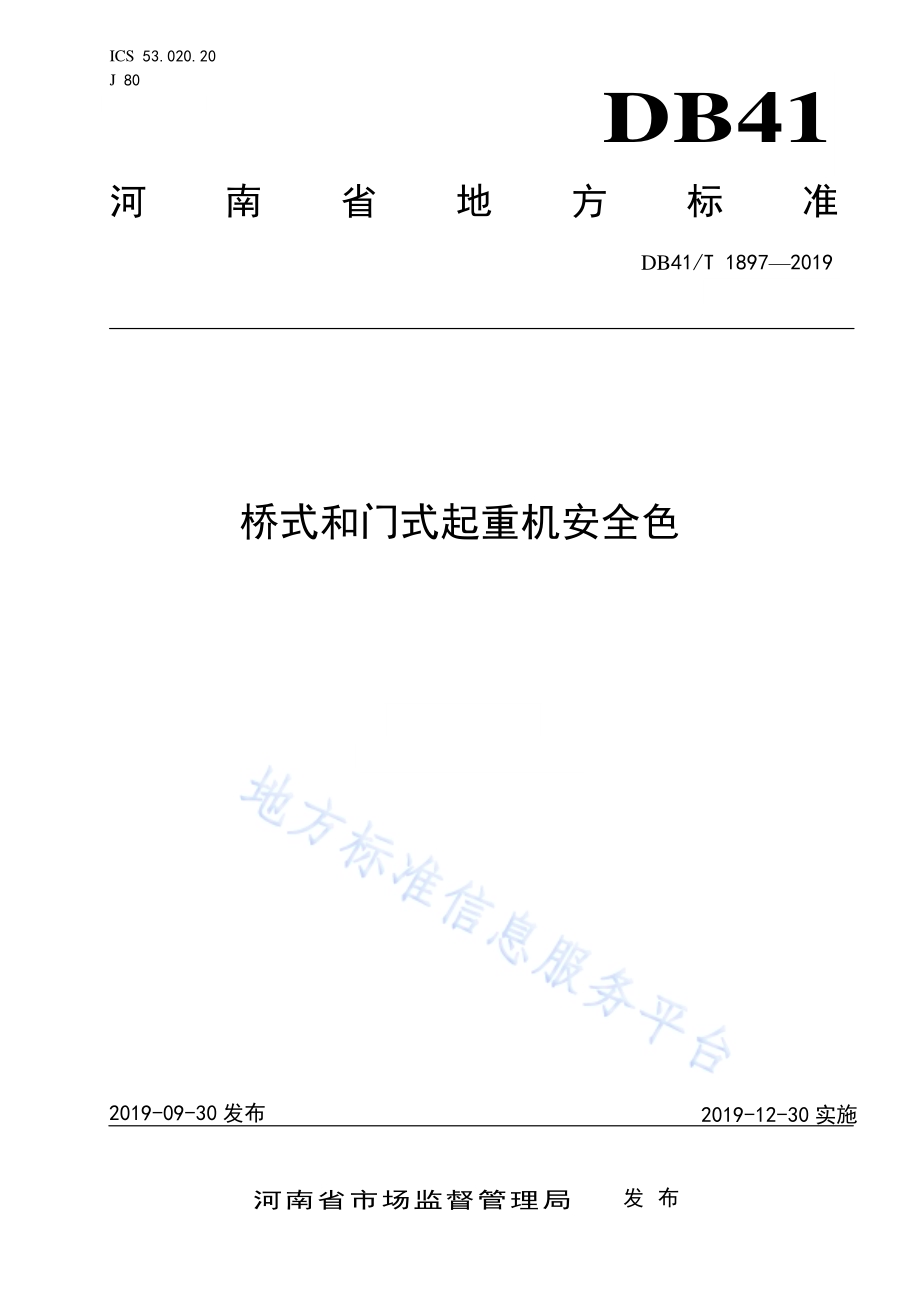

ICS 53.020.20 J 80 DB41 河南省地方标准 DB41/T 1897 2019 桥式和门 式起重机 安全色 2019-09-30 发布 2019-12-30 实施 河 南 省 市 场 监 督 管 理 局 发布 DB41/T 18972019 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 南省 起重 机械 标准化 技术 委员 会 提 出并 归口。本标准 起草 单位：卫华 集 团有限 公司、辽宁 华原 重 型装备 有限 公司、河南 卫 华机械 工程 研究 院股 份有限公 司、长垣 县市 场监 督管理 局、河南 卫华 重型 机械股 份有 限公 司、纽科 伦（新 乡）起 重机 有限 公司、河南蒲 瑞精 密机 械有 限公 司、河 南省 特种 设备 安全 检测研 究院 漯河 分院、河 南省特 种设 备安 全检 测 研 究院长垣 分院、河 南省 锅炉 压力容 器安 全检 测研 究院 濮阳分 院、河南 省起 重配 件产品 质量 监督 检验 测 试 中心、洛 阳市 质量 技术 监督 检验测 试中 心、长垣 县质 量技术 监督 检验 测试 中心。本标准 主要 起草 人：俞有 飞、李 虎、魏永 顺、孟文 生、韩 锐、宁欣 欣、王旭、王继 成、王洪 波、张振强、李钢 强、靳晓、张 延峰、王胜 豪、刘浩、翟 建化、薛建 敏。本标准 为首 次发 布。DB41/T 18972019 1 桥 式和门 式起重机 安全色 1 范围 本标准 规定 了桥 式和 门式 起重机 安全 色基 本要 求、涂装方 法及 工艺 要求。本标准 适用 于GB/T 20776 2006 界定 的桥 式和 门式 起重机 安全 色的 涂装。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本(包括 所有 的 修改单)适 用于 本文 件。GB 2893 2008 安全 色 GB/T 20776 2006 起重 机械 分类 3 基本要 求 3.1 按GB 2893 2008 规定,根 据桥式 或门 式起 重机 主体 颜色，选择 黑黄 相间 或红 白相间 其中 一种 安全色涂装。3.2 安全色 条纹 宽度、角 度及 数量优 先按 表1 执行。表 1 涂装件 状况 条纹宽度/mm 条纹倾斜角度 安全色及条纹数量 较大平面 80 120 45、60，平行布置或呈“V”形布置。黑黄相间或红白相间，各2 条。较小平面 20 80 45、60，平行布置或呈“V”形布置。黑黄相间或红白相间，各2 条。杆 类 黑色长400，其余黄色。0 详见4.1、4.3。3.3 涂装效 果应 协调、美 观、大方、醒目。4 涂装方 法 4.1 起重机 栏杆 类 起重机 栏杆 涂装 方法 见 表2，图 示见 图1。表 2 栏杆立柱间距/mm 横杆安全色 S 600 黄色 600 S 1600 1 段400mm 长黑色，其余均为黄 色 S 1600 2 段400mm 长黑色，其余均为黄 色 DB41/T 1897 2019 2 图1 起重 机栏 杆涂 装示 意图 4.2 端粱、下横 梁、台车 架 桥式起 重机 端梁 涂装 方法 见表3，图 示见 图2（图示 以黑黄 相间 为例，下 同）；门式 起重 机下 横梁 涂装方法 见表3，图示 见图3；台车 架涂 装方 法见 表3，图示见 图4。表 3 部 件 条纹宽度/mm 条纹倾斜 角度及 布置方 式 安全色及 条纹数 量 桥式起重 机端梁 6080 60 呈“V”形对称 布置，或45 平行对称布 置。黑黄相间 或红白 相间，各 2 条。门式起重 机下横 梁 6080 60 呈“V”形对称 布置，或45 平行对称布 置。黑黄相间 或红白 相间，各 2 条。台 车 架 4080 45 平行对称布 置。黑黄相间 或红白 相间，各 2 条。图2 桥式 起重 机端 梁“V”形条 纹对 称布 置示 意图 DB41/T 18972019 3 图 3 门式 起重 机地 梁平 行 条纹对 称布 置示 意图 图4 起重 机台 车架 平行 条 纹对称 布置 示意 图 4.3 大车导 电线 挡架 大车导 电线 挡架 涂装 方法 见表4，图 示见 图5。表 4 横杆总长 度S/mm 横杆安全 色 S 600 黄色 600 S 1400 1 段400mm 长黑色，其余 均为 黄色 S 1400 2 段400mm 长黑色，其余 均为 黄色 单位：毫米 图5 大车 导电 线挡 架涂 装示意 图 DB41/T 1897 2019 4 4.4 主梁 主梁外 侧无 走台 的主 梁，涂装方 法见 表5，图 示见 图6；主 梁外 侧有 走台 及栏 杆 的主梁 不必 涂装。表 5 主梁跨度S/mm 条纹宽度/mm 条纹倾斜角度及布置方式 安全色及条纹数量 S 7000 不涂装 S 7000 60 100 45平行对称布置。黑黄相间或红白相间，各 2 条。单位：毫米 图6 主梁 涂装 示意 图 4.5 吊钩滑 轮组 吊钩 滑轮 组外 罩涂 装方 法 见表6，图 示见 图7。表 6 吊钩滑轮组外罩结构型式 条纹宽度/mm 条纹倾斜角度及布置方式 安全色及条纹数量 开式 20 80 45呈“V”形对称布置 黑色条纹 2 条，其余黄色。闭式 20 80 45平行布置。黑色条纹上、下各 2 条，其余黄色。图7 吊钩 滑轮 组涂 装示 意图 DB41/T 18972019 5 5 工艺要 求 5.1 各部件 安全 色应 相间 均匀。5.2 安全色 涂装 后两 种颜 色应 界限清 晰，非涂 装部 位颜 色不变。5.3 安全色 宜采 用亮 光油 漆，并注意 安全 色面 漆与 底漆 的配套 性。_
