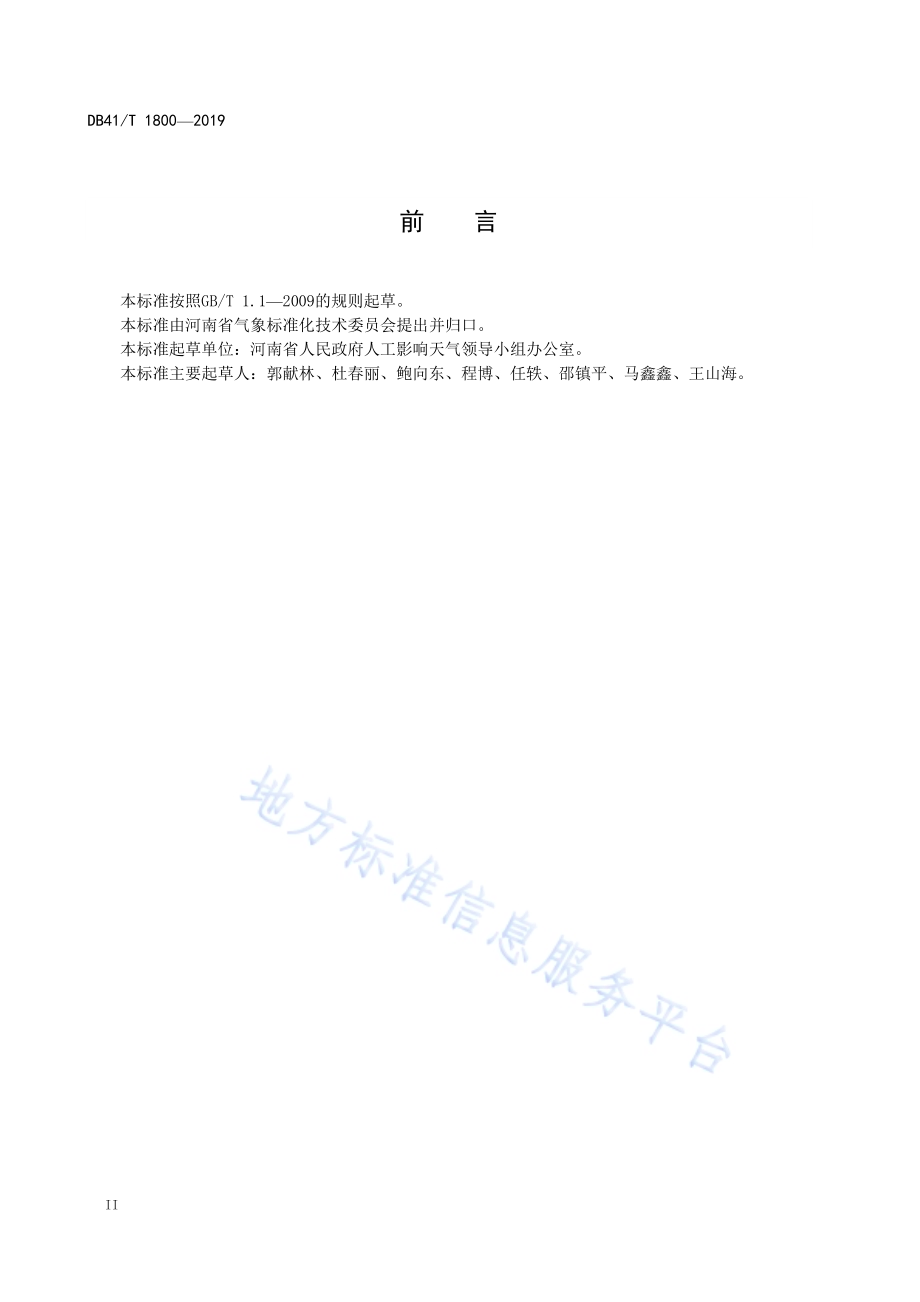

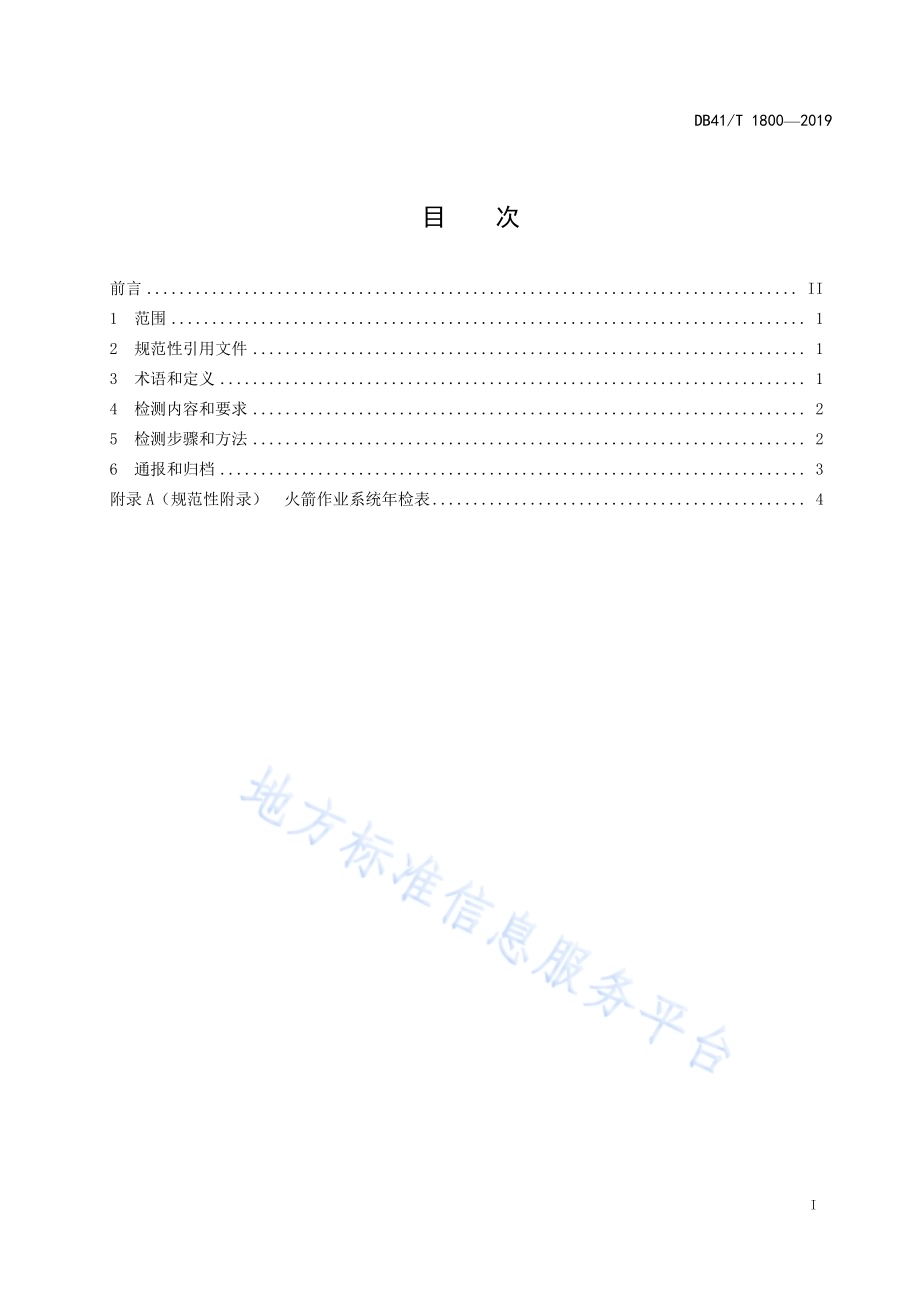

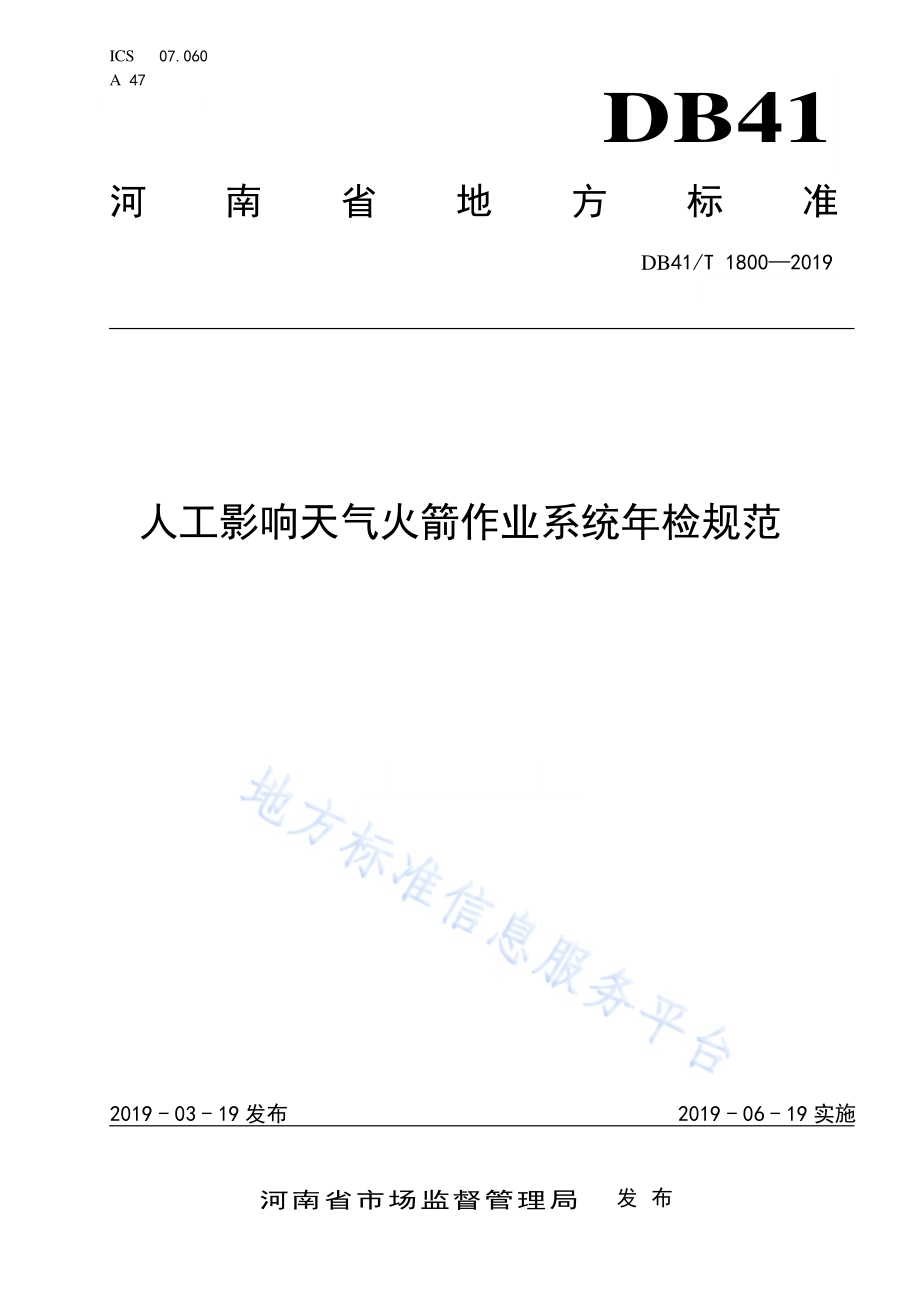

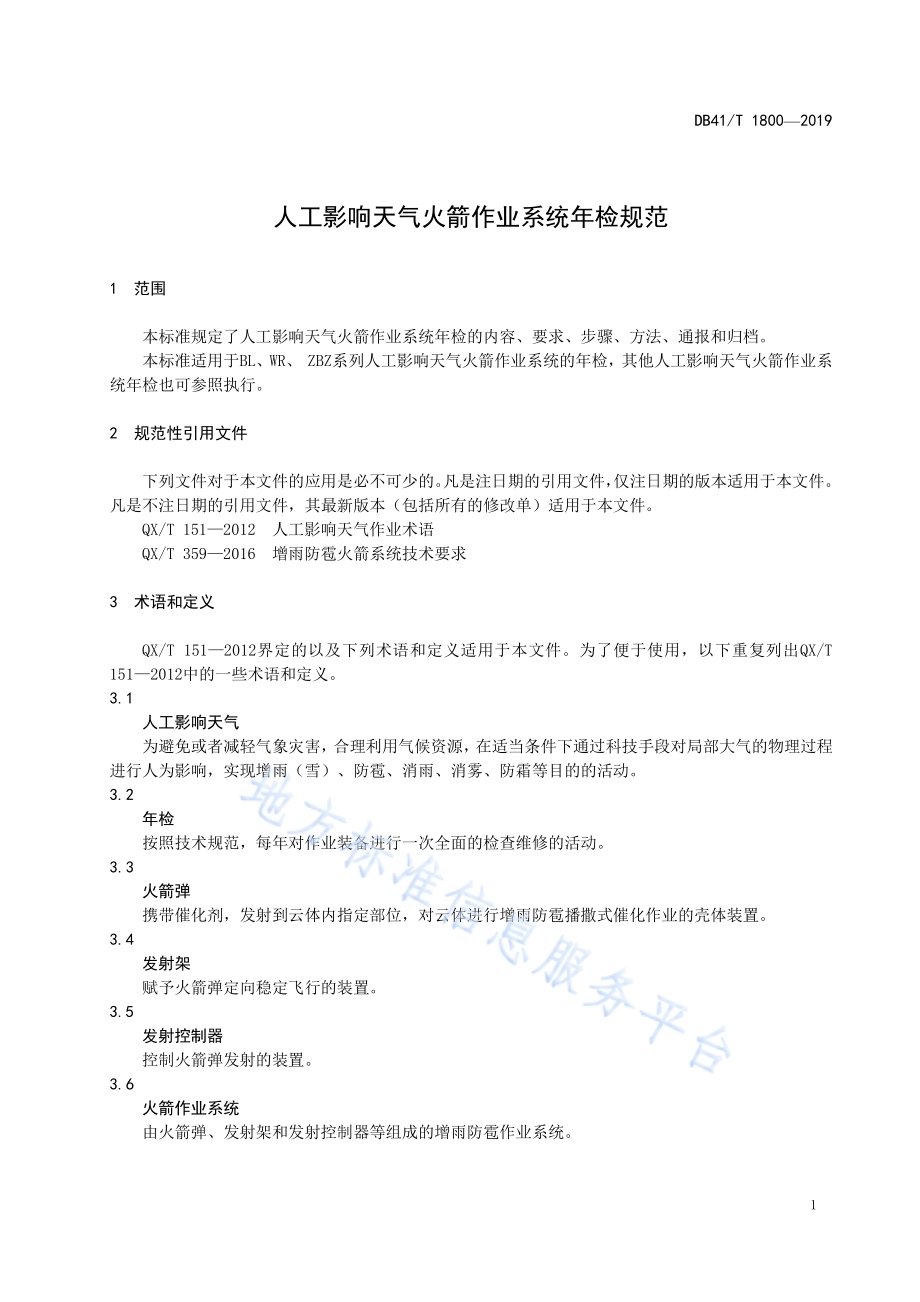

ICS 07.060 A 47 DB41 河南省地方标准 DB41/T 1800 2019 人工影响 天气火箭 作业系统 年检规范 2019-03-19 发布 2019-06-19 实施 河 南 省 市场监督管理 局 发布 DB41/T 1800 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 检 测内 容和 要求.2 5 检 测步 骤和 方法.2 6 通 报和 归档.3 附录A（规 范性 附录）火箭作 业系 统年 检表.4 DB41/T 1800 2019 II 前 言 本标准 按照GB/T 1.1 2009 的规 则起 草。本标准 由河 南省 气象 标准 化 技术 委员 会提 出并 归口。本标准 起草 单位：河 南省 人民政 府人 工影 响天 气领 导小组 办公 室。本标准 主要 起草 人：郭献 林、杜 春丽、鲍 向东、程 博、任 轶、邵镇 平、马鑫 鑫、王 山海。DB41/T 1800 2019 1 人 工影响 天气火箭 作 业系 统年检规 范 1 范围 本标准 规定 了人 工影 响天 气火箭 作业 系统 年检 的内 容、要 求、步骤、方 法、通报 和 归档。本标准 适用 于BL、WR、ZBZ 系列 人工 影响 天气 火箭 作 业系统 的年 检，其 他人 工 影响天 气火 箭作 业系统年检 也 可 参照 执行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。QX/T 151 2012 人 工影 响天气 作业 术语 QX/T 359 2016 增 雨防 雹火箭 系统 技术 要求 3 术语和 定义 QX/T 151 2012 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。为 了 便 于 使 用，以 下 重 复 列 出QX/T 1512012 中的 一些 术语 和 定义。3.1 人工影 响天 气 为避免 或者 减轻 气象 灾害，合理 利用 气候 资源，在 适 当条件 下通 过科 技手 段对 局部大 气的 物理 过程进行人 为影 响，实现 增雨（雪）、防 雹、消雨、消 雾、防 霜等 目的 的活 动。3.2 年检 按照技 术规 范，每年 对作 业装备 进行 一次 全面 的检 查维修 的活 动。3.3 火箭弹 携带催 化剂，发 射到 云体 内指定 部位，对 云体 进行 增雨防 雹播 撒式 催化 作业 的壳体 装置。3.4 发射架 赋予火 箭弹 定向 稳定 飞行 的装置。3.5 发射控 制器 控制火 箭弹 发射 的装 置。3.6 火箭作 业系 统 由火箭 弹、发射 架和 发射 控制器 等组 成的 增雨 防雹 作业系 统。DB41/T 1800 2019 2 4 检测 内 容和 要求 4.1 发射 架 4.1.1 发射架 防护 罩 整 洁无 破损。4.1.2 外观完 好，无明 显损 坏、锈蚀、变形。4.1.3 高低机、方 向机 应转 动灵 活、无 卡滞 现象，润 滑油 充足。锁止 装置 可靠，无 松动。4.1.4 点火线 夹、接线 柱、点火 触头应 无明 显锈 蚀，弹簧 弹性良 好，无失 效现 象。4.1.5 发射 架 导轨 检测 应无 变形，模拟 火箭 弹 通 过无 卡滞。使用塞 尺检 查导 轨和 芯棒 或模拟 弹的 间隙，间隙应 符合 要求（见 附 录A）。4.1.6 发射 架 上点 火线 路检 测应 正常，无短 路、断路 现象。4.1.7 挡弹器 检查 应 转 动灵 活、挡弹可 靠。4.2 发射 控 制器 4.2.1 外观 应 完好，无 破损 或变 形。4.2.2 发射连 接线 和连 接头 应完 好，无 锈蚀，无 破损，无 变形。4.2.3 面板按 键或 按钮 应完 好，按压后 应回 弹正 常，无明 显松动。4.2.4 显示面 板显 示应 正常，无 损坏或 显示 不 全 现象。4.2.5 使用内 置电 池的 发射 控制 器，电 池电 压应 符合 出厂 技术 要 求，电池 无破 损变 形。4.3 发射系 统 火 箭发 射架、发 射控 制器和 模拟 火箭 弹连 接完 好，应 能够 正常 开启 和运 行。5 检测 步 骤和 方法 5.1 发射架 检测 5.1.1 查看 发 射架 防护 罩 和 外观。5.1.2 360 转动 方向 机，检查 方 向机转 动的 灵活 性。5.1.3 打开锁 止装 置，调节 俯仰 角从起 始角 度至 最高 角度，检查 高低 机 转 动情 况。5.1.4 观察、触摸 点火 线夹（接 线柱）和点 火触 头；按压 点火线 夹和 点火 触头，查看 弹簧 回弹 情况。5.1.5 使用标准 芯 棒或 模拟 火箭 弹由后 向前 推动，检 查发 射通道 有无 卡滞 现象。5.1.6 使用万 用表 检查 发射 架上 的点火 线路。5.1.7 查看 连 接线 线头 和线 身，连接线 头和 线身 应牢 靠、紧固无 破损。5.1.8 搬动 挡 弹器 检查 其功 能可 靠性。5.2 发射控 制器 检测 5.2.1 现场查 看 发 射控 制器 外观 应完整 无损 伤。5.2.2 检查 内 置电 池，其结 果应 符合 4.2.5 的要 求。5.2.3 检查 发 射控 制器 面板、按钮、通 道接 口外 表无 松动，显示 面板 数字 显示 正常。5.2.4 检查 内 置电 源电 压应 达到 出厂技 术标 准，不符 合标 准的更 换电 源确 保达 到标 准。5.3 发射系 统 DB41/T 1800 2019 3 使用模 拟火 箭弹 进行 发射 试验，发射 控制 器、发 射架 各项功 能应 正常，包 括电 源开关、按 钮、显 示、声音等。6 通报和 归档 6.1 省级气象 主 管机 构 应 根据 当年年 检情 况进 行统 计、汇总，向被 检单 位 通 报。6.2 检测结 果 按 照档 案管 理要 求进行 归档 保存。DB41/T 1800 2019 4 A A 附 录 A（规范 性附 录）火箭作业 系统 年 检表 A.1 BL 系 列火 箭作业 系统年检表 见表A.1。表A.1 人工影 响天 气火箭 作业 系统 年检 表 使用单位 年检日期：年 月 日 火箭架型号：火箭架编号：出厂日期：序号 名称 项目 检测要求 检验方法 检测结果 1 发 射 架 性能 导轨包容 圆柱直径 56.76 mm+0.4 0mm；导轨与芯棒之间的间隙0.3mm。标准芯棒 塞尺 功能 高低机升降灵活；方位机转动灵活；挡弹器运转灵活、锁紧装置可靠；电池电压、通讯正常。实际操作 外观 零部件无缺损，焊接处无虚焊、脱焊。现场查看 2 发 射 控 制 器 功能 开关按钮操作灵活无卡滞；充电状态指示正常；12V 电压指示正常；显示屏显示正常且阻值在规定范围；高压开启正常。实际操作 外观 外观完整，无损伤。现场查看 3 发射系统 性能 通道回路内阻值9。用发射控制器测量 功能 模拟发射检验。用模拟火箭弹试验 部件更换记录 序号 名称 型号 更换原因 数量 建议 年检评价 口合格 口不合 格 说明 1 年检由省气象主管机构组织实施。2 年检记录由检测人员填写，一式三份，分 别存入 受检单位、年检单位和省气象主管机构。年检人员签字：电话：受检单位人员签字：电话：DB41/T 1800 2019 5 A.2 ZBZ 系 列火 箭作业 系统 年检 表 见表A.2。表A.2 人工影 响天 气火箭 作业 系统 年检 表 使用单位 年检日期：年 月 日 火箭架型号：火箭架编号：出厂日期：序号 名称 项目 检测要求 检测方法 检测结果 1 发射架 外 观 检 查 检查发射架漆面有无损伤、脱落，及时补漆。目测 检查箱体连接件是否缺失、松动，及时补充紧固。目测或操作 检查电缆 线是否有破损，进行修整或更换。目测 导轨是否发生形变，装填模拟弹是否流畅。装填模拟弹 挡弹器动作灵活、无卡滞。操作 发射控制器 观察漆面有无损伤、脱落。目测 液晶屏完好，无破损。目测 按钮有无松动。目测、触碰 2 发射架 动 作 检 查 用摇把摇起火箭架观察是否灵活，及时清洗、涂润滑剂。现场操作 用摇把转动千斤顶观察动作是否灵活，及时分解清洗，涂润滑剂。现场操作 发射控制器 液晶屏能否正常操作。手动触碰 按钮操作灵活无卡滞。手动按键 用发射控制器 进行高低机、方 向机 半自动、自动调炮，观察动作是否正常。使用发射控制器操作 检测装定功能、点火功能（模拟弹）。使用发射控制器操作 部件更换记录 序号 名称 型号 更换原因 数量 建议 年检评价 口合格 口不 合格 说明 1 年检由省气象主管机构组织实施。2 年检记录由检测人员填写，一式三份，分 别存入 受检单位、年检单位和省气象主管机构。年检人员签字：电话：受检单位 人员签字：电话：DB41/T 1800 2019 6 A.3 WR 系 列火 箭作业 系统年检表 见表A.3。表A.3 人工影 响天 气火箭 作业 系统 年检 表 使用单位 年检日期：年 月 日 火箭架型号：火箭架编号：出厂日期：序号 名称 项目 检测要求 检测方法 检测结果 1 发 射 架 性能 导轨包容圆柱直径 应为：82.3 mm+0.3mm（WR-98）57.14 mm+0.5mm（WR-1D）将标准芯棒 82.3-0.0541000（WR-98）57.14-0.042500（WR-1D）放入导轨检测 塞尺 0.35mm 通过，0.55mm 不 能通过。以 0.2mm 0.5mm 塞片调整 各通道电阻9（触点短接）。用发射控制器测量 功能 高低机转动灵活，锁紧机构牢固可靠；方向机构转动灵活，锁紧机构牢固可靠；挡弹器运转灵活、可靠；点火触点滑动自如。实际操作。外观 零部件无缺损，线路焊点无锈蚀；紧固装置牢固。现场察验 2 发 射 控 制 器 性能 点火电压 85 V 5V；检测电流 1.0 mA 0.005mA。用 万 用 表 分 别 调 到 电 压、电 流档测量 电阻检测准确度0.3。用标准 5 电阻对比 电池输入正常；各通道指示正常；开关旋钮操作灵活；状态切换正常。实际操作 部 件 更 换 记 录 序号 名称 型号 更换原因 数量 建 议 年检评价 口合格 口不 合格 说 明 1 年检由省气象主管机构组织实施。2 年检记录由检测人员填写，一式三份，分 别存入受检单位、年 检单位和省气象主管机构。3.本系统所用电皆为直流电。年检人员签字：电话：受检单位 人员签字：电话：_
