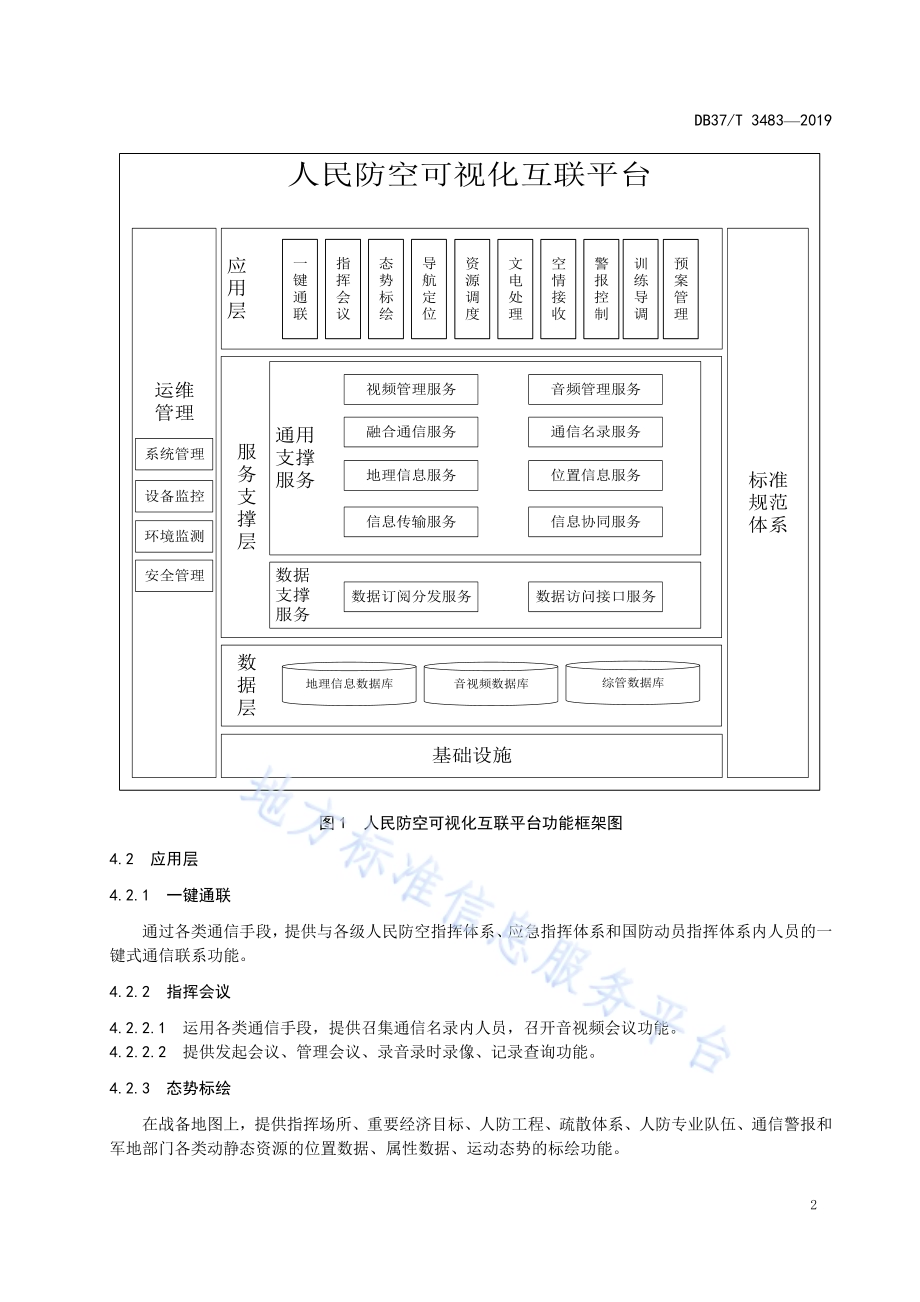

ICS 35.0 20L7 0DB37山东省地方标 准DB 37/T 34832019人民防空可视化互联平台功能要求Functional R equirements f or Civil A ir Defense V isualiz ed Interconnecti on Platform2 0 1 9-0 1-2 9发 布 2 0 1 9-0 3-0 1实 施山东省市场监督管理局发布D B 3 7/T 34 83 20 19I目 次前言.II1范围.12 规范性引用文件.13 术语和定义.14 系统功能要求.14.1 基本功能框架.14.2 应用层.24.3 服务支撑层.34.4 数据层.44.5 基础设施.44.6 运维管理.5参考文献.6D B 3 7/T 34 83 20 19II前 言本标准按GB/T 1.12009给出的规则起草。本标准由山东省人民防空办公室提出、归口并监督实施。本标准起草单位：山东省人民防空办公室、泰安市人民防空办公室、山东顺国电子科技有限公司、山东省电子信息产品检验院。本标准主要起草人：梁国言、朱效建、许峰、王田田、牛继来、陈烁、束亚楠、苗敬峰、葛朋朋、张继业、朱增福、张瑜、刘晓庆、王磊、贺佃宏、韩聿彪、宋云波、石秀芳、赵修金。D B 3 7/T 34 83 20 191人民防空可视化互联平台 功能要求1范 围本标准规定了人民防空可视化互联平台功能框架，以及各组成部分的基本功能要求。本标准适用于指导人民防空可视化互联平台设计、开发及应用。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 16260.12006 软件工程 产品质量 第1部分：质量模型(ISO/IEC 9126-1：2001,IDT)3 术语和定义下列术语和定义适用于本文件。3.1人民防空可视化互联平台利用信息技术，将人防信息系统相关软硬件资源，整合形成的联系紧密、结构优良、机能协调的互联调度平台，实现指挥信息获取、传输、处理的自动化，保障各级指挥机构实施科学高效的指挥控制与管理。3.2战备地图以数字化的地理信息系统为平台，整合接入北斗导航定位系统、人防战备资源数据库、监控管理平台、融合通信系统和作战态势资源，融合敌情、我情、战场环境等信息，形成的综合地理信息系统，为指挥人员提供筹划决策和指挥协同的工具。4 系统功能要求4.1 基本功能框架人民防空可视化互联平台功能框架包括应用层、服务支撑层、数据层和基础设施，运维管理、标准规范体系贯穿各层级，为各层级提供支撑。人民防空可视化互联平台功能框架图见图1。D B 3 7/T 34 83 20 192运维管理应用层基础设施导航定位态势标绘一键通联资源调度 数 据 层标准规范体系地理信息服务通信名录服务视频管理服务 音频管理服务文电处理位置信息服务信息协同服务数据支撑服务数据订阅分发服务 数据访问接口服务通用支撑服务信息传输服务系统管理安全管理设备监控环境监测指挥会议空情接收警报控制训练导调预案管理融合通信服务 服 务 支 撑 层地理信息数据库 综管数据库 音视频数据库图 1 人民防空可视化互联平台功能框架图4.2 应用层4.2.1 一键通联通过各类通信手段，提供与各级人民防空指挥体系、应急指挥体系和国防动员指挥体系内人员的一键式通信联系功能。4.2.2 指挥会议4.2.2.1 运用各类通信手段，提供召集通信名录内人员，召开音视频会议功能。4.2.2.2 提供发起会议、管理会议、录音录时录像、记录查询功能。4.2.3 态势标绘在战备地图上，提供指挥场所、重要经济目标、人防工程、疏散体系、人防专业队伍、通信警报和军地部门各类动静态资源的位置数据、属性数据、运动态势的标绘功能。D B 3 7/T 34 83 20 1934.2.4 导航定位在战备地图上，提供北斗指挥机、车载机和手持终端的动态定位和轨迹回显功能。4.2.5 资源调度包括但不限于以下功能：a)整合指挥场所、重要经济目标、人防工程、疏散体系、人防专业队伍、通信警报等各类信息资源，提供查询、调度功能；b)整合采集接入的军地各部门信息资源，提供信息查询功能。4.2.6 文电处理包括但不限于以下功能：a)提供各类文电的浏览、编辑、检索、保存、流转功能；b)提供文电模板的新建、编辑、应用、管理功能。4.2.7 空情接收提供空情信息的接收、显示、处理和传递功能。4.2.8 警报控制4.2.8.1 提供警报器的单控、组控、群控和全控等多种发放控制功能。4.2.8.2 提供顺序报警、状态统计、网络管理、历史查询、广播通话功能。4.2.9 训练导调包括但不限于以下功能：a)提供演练规模、演练内容、演练对象、演练时间、想定难度的设定和调整功能，以及训练进程的干预控制功能；b)提供可实时查看演练过程中的空情信息、现场态势、训练作业等要素信息功能；c)支持各参演单位分别或同时设立导演席，提供集中或分布式导调控制功能。4.2.10 预案管理包括但不限于以下功能：a)提供预案编制、修订、应用和导出功能；b)提供预案模板生成和调用功能；c)提供预案模拟推演功能；d)提供预案评估功能。4.3 服务支撑层4.3.1 视频管理服务对采集接入的各类视频资源进行目录管理和统一编码，提供视频调度管理服务。4.3.2 音频管理服务对采集接入的各类音频资源进行目录管理和统一编码，提供音频调度管理服务。D B 3 7/T 34 83 20 1944.3.3 融合通信服务整合有线电通信、光纤通信、公网移动通信、集群通信、卫星通信、短波通信、超短波通信、微波通信、北斗导航定位等各类通信方式，提供跨通信手段、跨区域网系、跨媒体内容的通信服务。4.3.4 通信名录服务整合各级人民防空指挥体系、应急指挥体系和国防动员指挥体系通信信息，形成通信名录，提供名录信息的查询、调用、修改和删除功能。4.3.5 地理信息服务提供图层显示、地图标注、资源标绘等服务。4.3.6 位置信息服务提供基于北斗导航定位系统的实时定位和时间统一服务。4.3.7 信息传输服务提供信息实时传输和交互服务，服务内容包括但不限于调度指令、控制指令、视频信息、音频信息、网络信息和通信信息。4.3.8 信息协同服务提供不同信息之间的联动和协同服务，服务内容包括但不限于多种设备设施的组合和关联控制，视频信号与音频信号的同步采集、传输、处理和展示。4.3.9 数据订阅分发服务对应用层和第三方应用提供数据订阅和分发服务。4.3.10 数据访问接口服务对应用层和第三方应用提供数据接口服务。4.4 数据层4.4.1 地理信息数据库存储和处理地理信息和位置信息，包括但不限于人民防空资源名称、类型、数量、位置、分布特征信息。4.4.2 音视频数据库存储和处理音视频数据信息，包括但不限于指挥场所、重要经济目标、人防工程、疏散体系、人防专业队伍采集接入的音视频信息。4.4.3 综管数据库存储和处理人防综合业务基础数据信息，包括但不限于作战指挥、训练演练、应急救援、系统运维和日常办公数据。4.5 基础设施D B 3 7/T 34 83 20 195提供信息交换的传输网络、存储运算设备、操作系统、数据库系统、应用软件以及与平台相关的软硬件设施。4.6 运维管理4.6.1 系统管理提供用户管理、权限管理、角色管理、统计报表等功能。4.6.2 状态监控提供信息传输网络、存储运算设备、操作系统、数据库系统、应用软件以及与平台相关的软硬件设施状态监控功能。4.6.3 环境监测提供指挥场所内外部空气质量、环境舒适度和工程防护信息的采集、传输、处理和存储功能。4.6.4 安全管理提供身份鉴别、访问控制、安全审计、备份恢复和敏感信息防护功能。D B 3 7/T 34 83 20 196参考文献1 GB/T 85662007 信息技术 软件生存周期过程2 GB/T 143942008 计算机软件可靠性和可维护性管理3 关于组织开展全国人民防空信息系统综合集成试点建设的通知（国人防2013532号）_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
