数据中心能效分级DB11／T 1139-2014.pdf

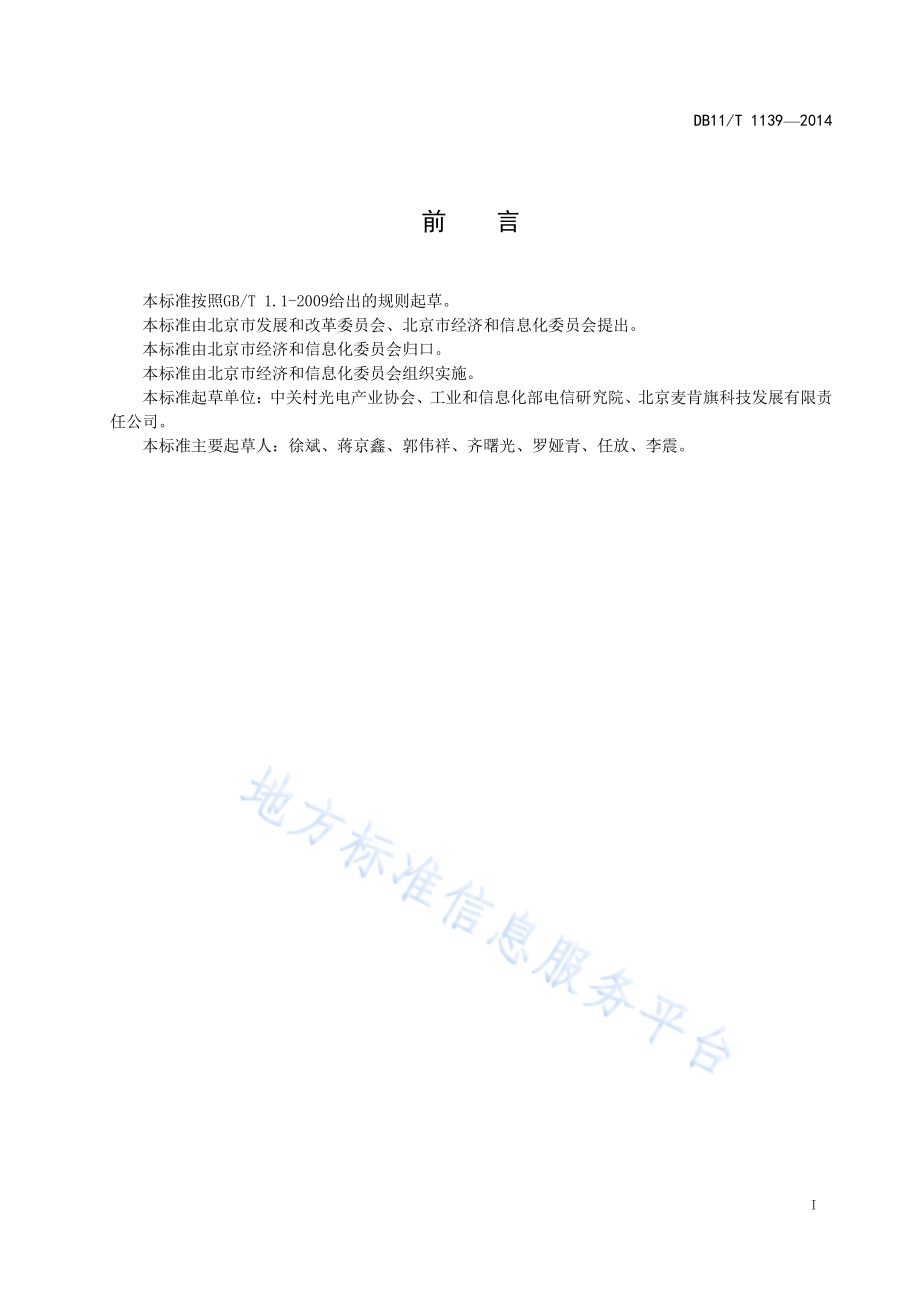

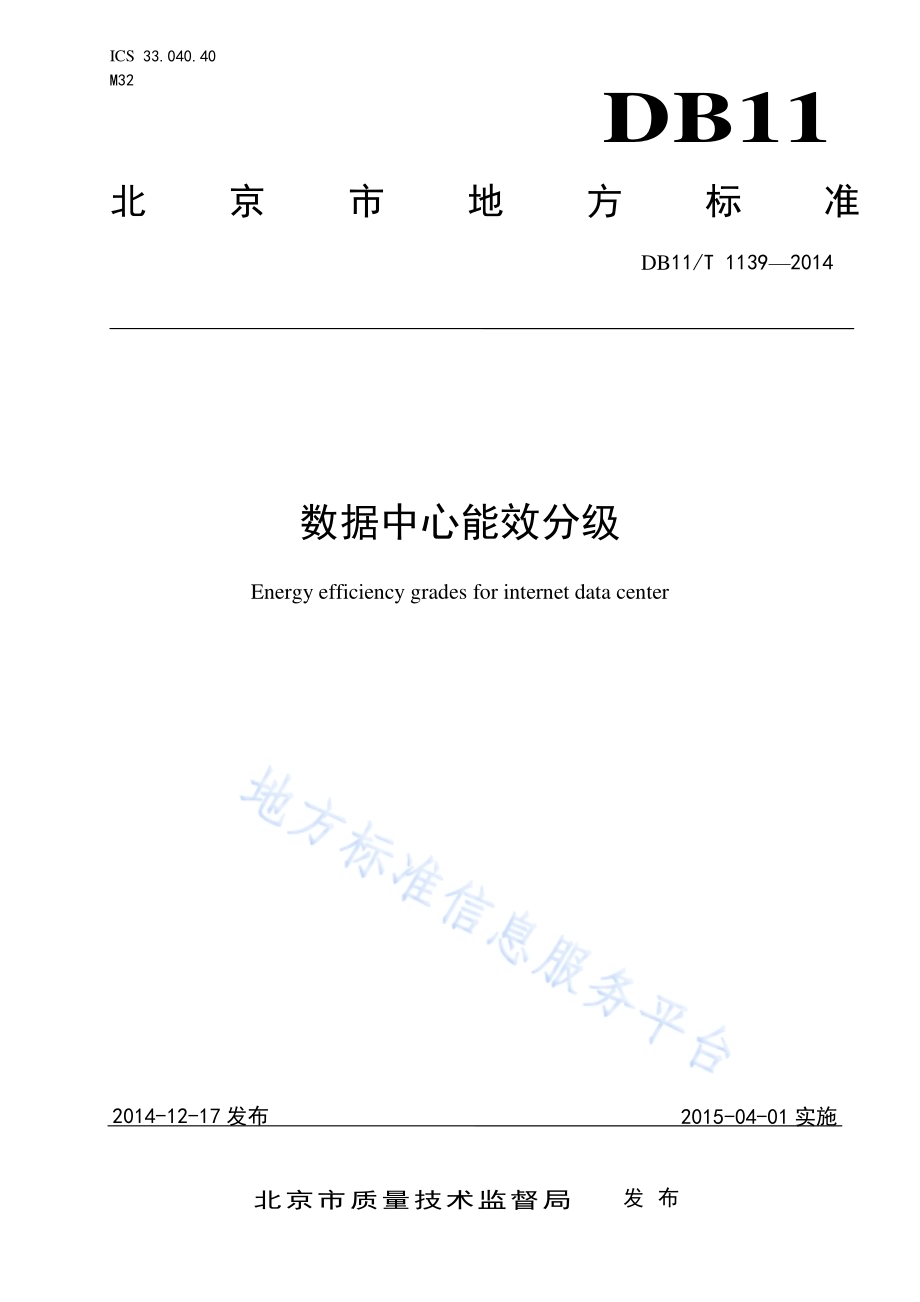

ICS 33.040.40 M32 DB11 北京市 地 方 标 准 DB11/T 1139 2014 数据中心 能效分级 Energy efficiency grades for internet data center 2014-12-17 发布 2015-04-01 实施 北 京 市 质 量 技 术 监 督 局 发布 DB11/T 1139 2014 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由北 京市 发展 和改 革委员 会、北京 市经 济和 信息化 委员 会提 出。本标准 由北 京市 经济 和信 息化委 员会 归口。本标准 由北 京市 经济 和信 息化委 员会 组织 实施。本标准 起草 单位：中关 村 光电产 业协 会、工 业和 信 息化部 电信 研究 院、北 京 麦肯旗 科技 发展 有限 责任公司。本标准 主要 起草 人：徐斌、蒋京 鑫、郭伟 祥、齐曙 光、罗 娅青、任 放、李震。DB11/T 1139 2014 1 数 据中心 能 效分级 1 范围 本标准 规定 了数 据中 心的 能效指 标分 级、能效 分级 要求和 能效 指标 计算 方法。本标准 适用 于数 据中 心能 效评估。2 规 范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T17215.321 交 流电 测 量设备 特 殊要 求 第21部分：静 止式 有功 电能 表（1 级和2 级）3 术 语和 定义 下列术 语和 定义 适用 于本 标准。3.1 数据中 心 internet data center（IDC）拥有宽 带出 口，为用 户的 服务器、网 络设 备等 互联 网相关 设备 提供 放置、代 理维护、系 统配 置及 管理服务，或 提供 计算、存 储、软 件等 资源 的服 务和 其他应 用服 务的 电子 信息 系统机 房。3.2 电能利 用效 率 power usage effectiveness（PUE）IDC 年 度总 耗电 与IDC 中IT 设备 年度 总耗 电的 比值。4 数 据中 心能 效指 标分 级 4.1 电 能利 用效 率（PUE）指标分 级 PUE 指 标分 为三 级，见表1。表1 PUE 分 级表 级别 级 级 级 PUE 值 1 PUE 1.5 1.5 PUE 1.8 1.8PUE 2.0 4.2 节 能技 术及 措施 应用 指标分 级 节能技 术及 措施 应用 指标 分为三 级，见表2。DB11/T 11392014 2 表2 节 能技 术及 措施 分级 表 级别 级 级 级 节能技术及措施应用数量 5 项及以上 3-4 项 1-2 项 4.3 可再生 能源 使用 率指 标分 级 可再生 能源 使用 率(Renewable Energy Ratio,缩写 为RER)指 标分 为三 级，见表3。表3 可再 生能 源使 用率 分 级表 级别 级 级 级 可再生能源使用率 5%RER 1 3%RER 5%0 RER 3%5 数据中 心能 效分 级及 要求 5.1 数 据中 心能 效分级 根据 PUE 指标、节 能技 术 及措施 应用 指标、可 再生 能源使 用率 指标 的分 级要 求，确 定数 据中 心 的能效分 级，分级 要求 见 表 4。表 4 数据 中心 能效 分级 表 数据中心能效分级 PUE 级别 节能技术及措施数量或可再生能源使用率 级 满足级要求 满足级要求 级 满足级要求 满足级要求 级 满足级要求 满足级要求 当三个 分指 标的 级别 不同 时，数 据中 心能 效分 级的 最终级 别按 照以 下原 则进 行评定：首 先选 择出 节能技术 及措 施数 量和 可再 生能源 使用 率两 个指 标中 级别较 高（级为 最高 级 别）的指 标，然 后该 指标 与PUE 级 别指 标一 起作 为最 终评判 指标，取 两指 标中 级别较 低的 指标 的级 别作 为数据 中心 能效 分级 的最终级别。5.2 数 据中 心能 效要 求 存量中 小型 数据 中心 应满 足数据 中心 能效 分级 级 要求；存量 大型 数据 中心 应 满足数 据中 心能 效 分级级 要求；新 建数 据中 心应满 足数 据中 心能 效分 级级 要求。注 1：机房面积（IDC 数据机 房面积，不包含供电系统、空 调系统等配套用房面积）一般在 5000 平方米以上（含）或IT 设备总功率（计算方法见 附录 A.1.2）在 6000kW 以上（含）的数据中心为大型数据中心，其余数据中心为中小型数据中心。注 2：新建数据中心是指包括 供电系统、制冷系统等在内的基础设施全部为新建的数据中心。6 数 据中 心能 效指 标计 算 方法 6.1PUE 计算 PUE 按 公式（1）计算：DB11/T 1139 2014 3 PUE=ETotal/EIT（1）式中：ETotal 数 据中 心总 能耗，单位 为千 瓦时（kW h）；EIT 数 据中 心中IT 设 备能耗，单 位为 千瓦 时(kW h)。数据中 心的 总能 耗是 维持 数据中 心正 常运 行的 所有 能耗，包 括IT 设备、制冷 设 备、供配 电 系 统和 其它设施 的能 耗。如果 数据 中心所 在建 筑同 时用 于办 公等其 它用 途，则办 公等 所消耗 的电 能不 包括 在 数 据中心总 能耗 中。IT 设备 能耗 是各 类IT 设备 能耗的 总和。数据中 心PUE 测 量和 计算 方 法见附 录A。6.2 节 能技 术及 措施 应用 根据节 能技 术及 措施 核查 情况，判断 是否 采用 了相 关节能 技术 及措 施，并取 得了较 好的 节能 效果。节能技 术及 措施 包括 但不 限于以 下方 面：采用自 然冷 却技 术；采用气 流组 织优 化技 术；采用智 能电 力监 测控 制系 统；采用高 效率 模块 化 的 UPS；采用冷 光源 照明。6.3 可再生 能源 利用 率 可再生 能源 利用 率用 于衡 量数据 中心 利用 可再 生能 源的情 况。RER 按公 式（2）计算：RER=ER/ETotal（2）式中：ETotal 数 据中 心总 能耗，单位 为千 瓦时（kW h）；ER 可再 生能 源能 耗，单位为 千瓦 时（kWh）。可再生 能源利 用率 的测量 方法可 参照数 据中 心PUE 测 量方法，对数 据中 心一年 的总能 耗和可 再生 能源消耗 进行 测量 和统 计。DB11/T 11392014 4 附 录 A（规范 性附 录）数据中 心PUE 测 量方 法 A.1 PUE 的 测量 和计 算 A.1.1 数据 中心 总能 耗测 量 在正常 情况下，数 据中心 的电能 由市电 提供，测量 点应取 自动转 换开 关之前，见图A.1 的M1点。若使用了 可再 生能 源，可 再 生能源 也需 计入M1点。当 市电故 障情 况下，柴油 发 电机产 生的 电力 作为 数据 中心总耗 电的 测量 点,见图A.1 的M2 点。如果是 多用 途机 房楼，数 据中心 总能 耗计 算中，需 减去在M4点 测量 的办 公等 其它能 耗。A.1.2 IT 设 备能 耗测 量 IT 设备 能耗应 该在 各IT 设 备输入 电源处 测量 耗电量 并进行 加总，也可 在各路UPS 系统（或直 流供 电系统）输出 配电 部分 进行 测量后，将 测量 值加 总作 为IT 设 备耗 电。每一 路供 电的IT 设备 测量 点，见图A.1中的M3 点。图A.1 PUE 指标 测量 点示 意图 A.1.3 PUE 指标 的计 算 根据定 义，PUE 的计 算方 法 见式（A.1）。PUE=(E1+E2 E4)/E3(A.1)式中：E1 为在M1点 测得 的用 电量；E2 为在M2点 测得 的用 电量；DB11/T 1139 2014 5 依 此类 推。A.2 测 量周 期 应采用 固定 测量 仪表，对 数据中 心能 耗进 行持 续、长期的 测量 和记 录。如无 特殊说 明，数据 中心 的PUE是 指采 用固 定测 量仪 表，在指 定测 量点 连续 测量 并记录 一整 年的 数据。A.3 测 量设 备 测量设 备应 满足 有功 准确 度等级1级 要求，有功1级 测量设 备应 符合GB/T 17215.321 的规 定。_
