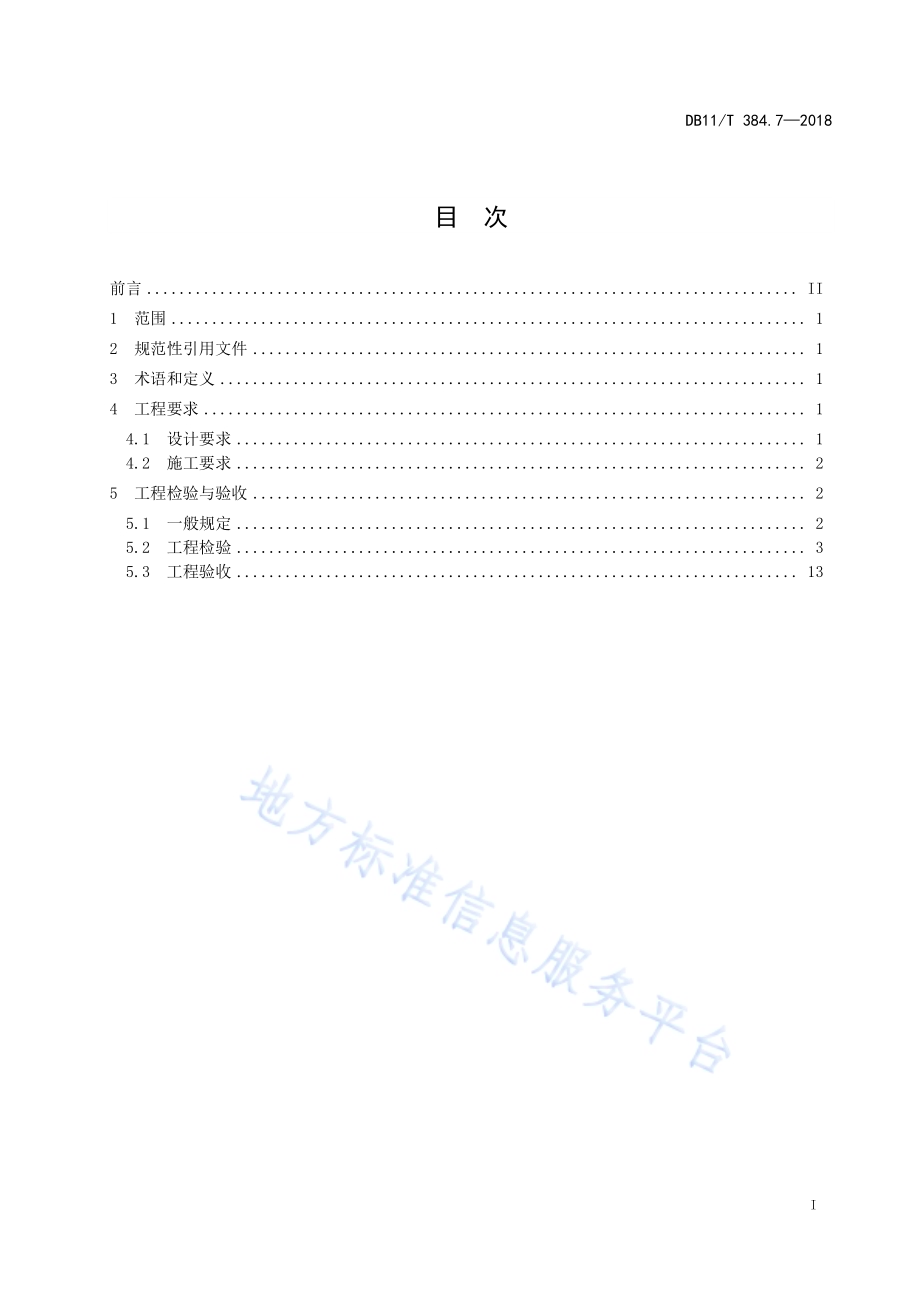

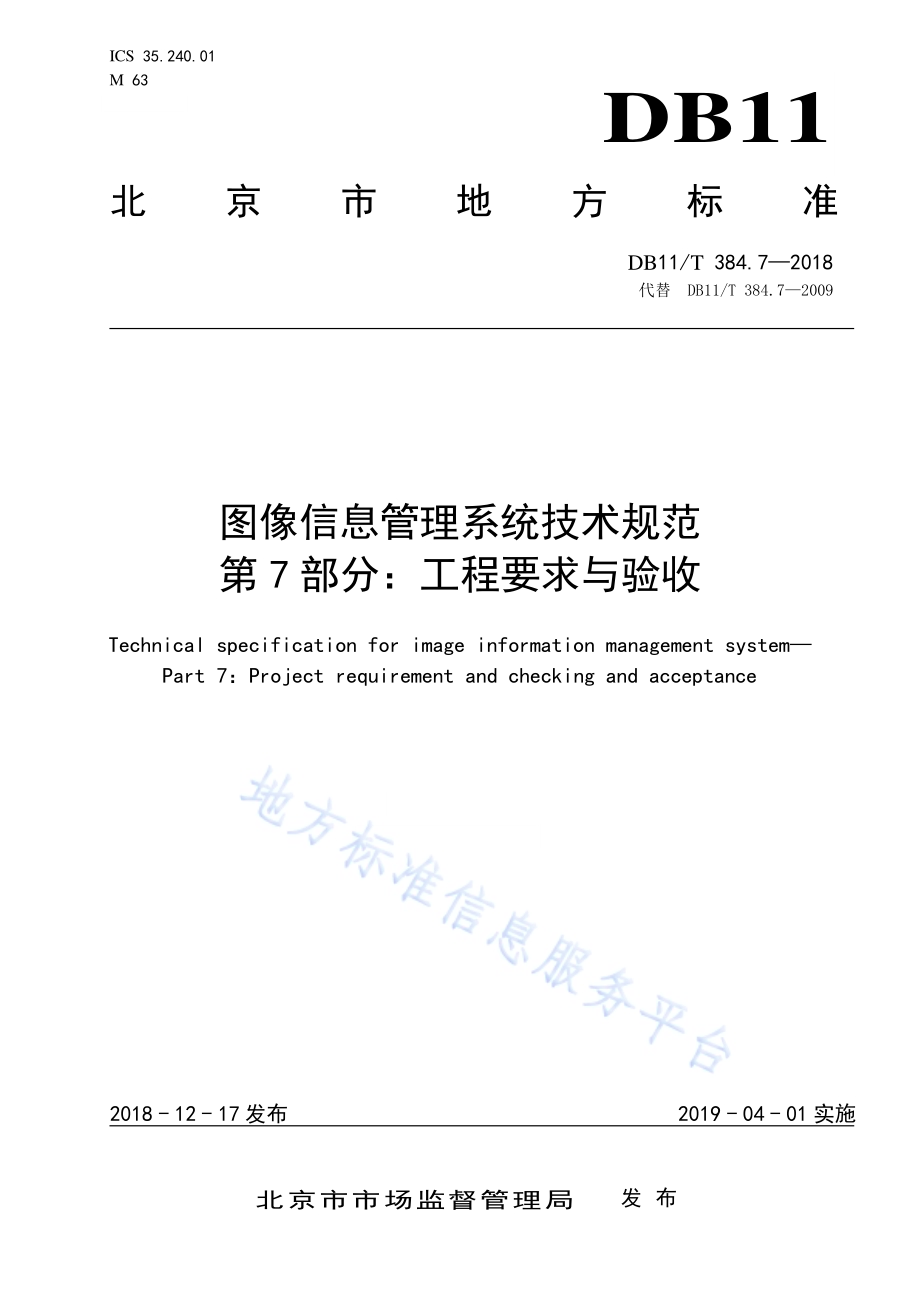

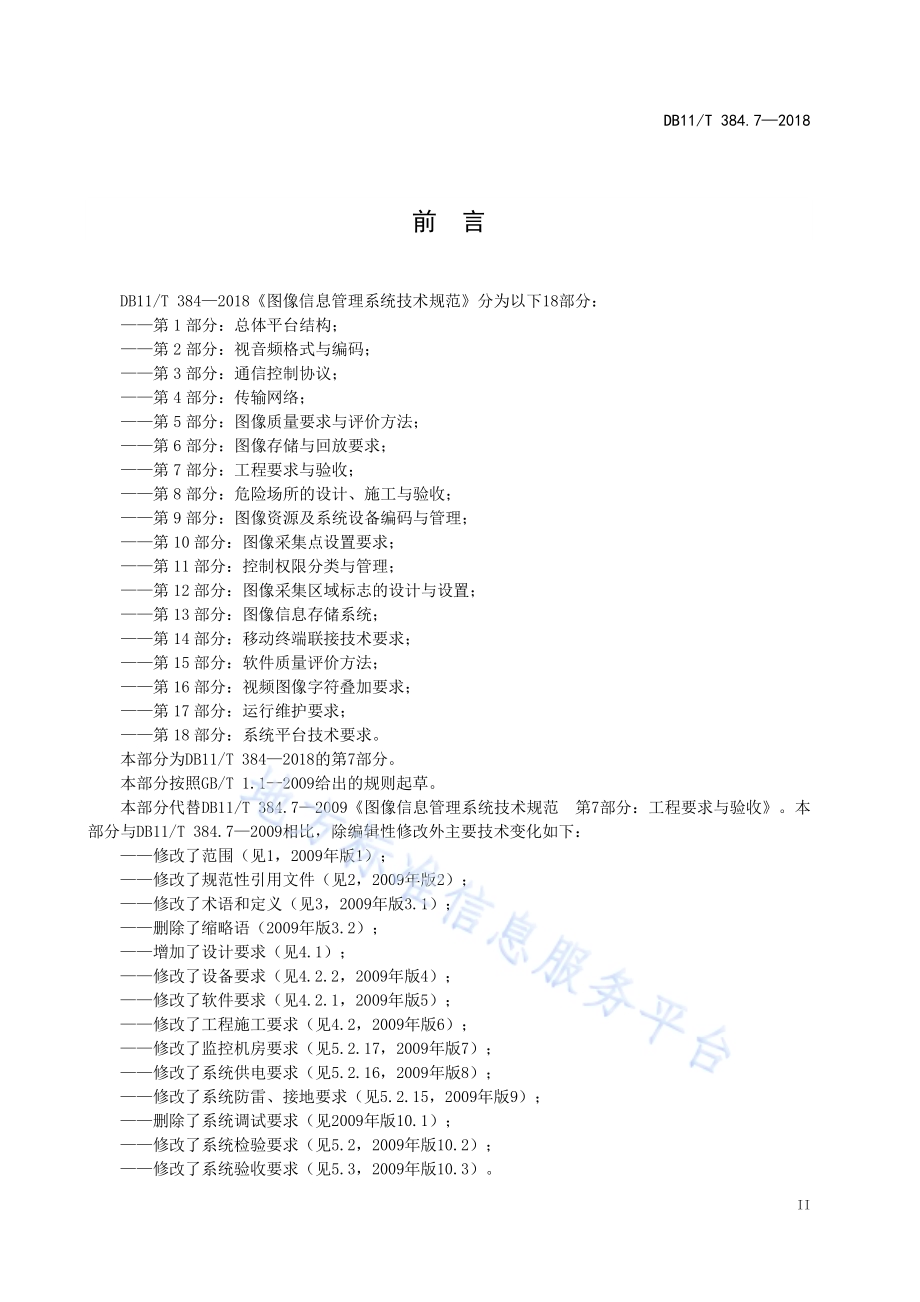

ICS 35.240.01 M 63 DB11 北京市地方标准 DB11/T 384.7 2018 代替 DB11/T 384.7 2009 图像信息 管理系统 技术规范 第7 部分:工程要求 与验收 Technical specification for image information management system Part 7:Project requirement and checking and acceptance 2018-12-17 发布 2019-04-01 实施 北 京 市 市 场 监 督 管 理 局 发布 DB11/T 384.7 2018 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文 件.1 3 术 语和 定义.1 4 工 程要 求.1 4.1 设计 要求.1 4.2 施工 要求.2 5 工 程检 验与 验收.2 5.1 一般 规定.2 5.2 工程 检验.3 5.3 工程 验收.13 DB11/T 384.7 2018 II 前 言 DB11/T 384 2018 图像 信息管 理系 统技 术规 范 分为以 下18 部分:第1 部 分:总体 平台 结构;第2 部 分:视 音 频格 式与 编码;第3 部 分:通信 控制 协议;第4 部 分:传输 网络;第5 部 分:图像 质量 要求 与评价 方法;第6 部 分:图像 存储 与回 放 要求;第7 部 分:工程 要求 与验 收;第8 部 分:危险 场所 的设 计、施 工与 验收;第9 部 分:图像 资源 及系 统设备 编码 与管 理;第10 部分:图 像采 集点 设 置要求;第11 部分:控 制权 限分 类 与管理;第12 部分:图 像采 集区 域 标志的 设计 与设 置;第13 部分:图 像信 息存 储 系统;第14 部分:移 动终 端联 接 技术要 求;第15 部分:软 件质 量评 价 方法;第16 部分:视 频图 像字 符 叠加要 求;第17 部分:运 行维 护要 求;第18 部分:系 统平 台技 术 要求。本部分 为DB11/T 384 2018 的第7 部分。本部分 按照GB/T 1.1 2009 给出 的规 则起 草。本部分 代替DB11/T 384.7 2009 图像 信息 管理系 统技术 规范 第7部 分:工 程要求 与验收。本部分与DB11/T 384.7 2009 相比,除 编辑 性修 改外 主 要技术 变化 如下:修 改了 范围(见1,2009 年版1);修 改了 规范 性引 用文 件(见2,2009 年版2);修 改了 术语 和定 义(见3,2009 年版3.1);删除 了 缩略 语(2009 年版3.2);增 加了 设计 要求(见4.1);修改 了 设备 要求(见4.2.2,2009 年版4);修改 了 软件 要求(见4.2.1,2009 年版5);修改 了 工程 施工 要求(见4.2,2009 年版6);修改 了 监控 机房 要求(见5.2.17,2009年版7);修 改了 系统 供电 要求(见5.2.16,2009年版8);修 改了 系统 防雷、接 地要求(见5.2.15,2009 年版9);删除 了 系统 调试 要求(见2009年版10.1);修 改了 系统 检验 要求(见5.2,2009 年版10.2);修 改了 系统 验收 要求(见5.3,2009 年版10.3)。DB11/T 384.7 2018 III 本部分 由北 京市 公安 局、北京市 经济 和信 息化 委员 会 提出。本部分 由北 京市 公安 局归口。本部分 由 北 京市 公安 局 组 织实施。本部分 主要 起草 单位:北 京市公 安局、公安 部安 全 与警用 电子 产品 质量 检测 中心、富 盛科 技股 份有限公司。本部分 主要 起草 人:王晔、张凡 忠、赵永 杰、刘利、宋杉、钟 永强、焦 永利、张啸、赵 添、梅楠。本部分 历次 发布 版本:DB11/Z 384.7 2006;DB11/T 384.7 2009。DB11/T 384.7 2018 1 图 像信息 管理系统 技术规 范 第 7 部分:工程要求 与验 收 1 范围 本部分 规定 了图 像信 息管 理系统 的工程 设 计、施工、检验 和验 收 的 技术 要求。本部分 适用 于新 建、改建、扩建 的图 像信 息管 理系 统工程 设计、施工、检验 和 验收。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件,仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件,其最 新版 本(包括 所有的 修改 单)适用 于本 文件。GB/T 28181 公 共安 全视 频监控 联网 系统 信息 传输、交换、控 制技 术要 求 GB 50348 2018 安 全防 范工程 技术 标准 GA/T 1400.3 公安 视频 图 像信息 应用 系统 第3 部分:数据 库技 术要 求 GA/T 1406 2017 安防 线 缆应用 技术 要求 DB11/T 384.1 图像 信息 管理系 统技 术规 范 第1 部 分:总 体平 台结 构 DB11/T 384.2 图像 信息 管理系 统技 术规 范 第2 部 分:视 音频 格式 与编 码 DB11/T 384.3 图像 信息 管理系 统技 术规 范 第3 部 分:通 信控 制协 议 DB11/T 384.4 2018 图 像信息 管理 系统 技术 规范 第4 部分:传 输网 络 DB11/T 384.5 2018 图 像信息 管理 系统 技术 规范 第5 部分:图 像质 量要 求 与评价 方法 DB11/T 384.6 图像 信息 管理系 统技 术规 范 第6 部 分:图 像存 储与 回放 要求 DB11/T 384.9 图像 信息 管理系 统技 术规 范 第9 部 分:图 像资 源及 系统 设备 编码与 管理 DB11/T 384.10 图 像信 息 管理系 统技 术规 范 第10 部分:图像 采集 点设 置要 求 DB11/T 384.11 图 像信 息 管理系 统技 术规 范 第11 部分:控制 权限 分类 与管 理 DB11/T 384.12 图 像信 息 管理系 统技 术规 范 第12 部分:图像 采集 区域 标志 的设计 与设 置 DB11/T 384.13 图 像信 息 管理系 统技 术规 范 第13 部分:图像 信息 存储 系统 DB11/T 384.14 图 像信 息 管理系 统技 术规 范 第14 部分:移动 终端 联接 技术 要求 DB11/T 384.17 图 像信 息 管理 系 统技 术规 范 第17 部分:运行 维护 要求 DB11/T 384.18 图 像信 息 管理系 统技 术规 范 第18 部分:系统 平台 技术 要求 3 术语和 定义 GB/T 28181、GB 50348 2018、DB11/T 384 系 列标 准 中 界定 的术 语和 定义 适用 于本文 件。4 工程要求 4.1 设计要 求 DB11/T 384.7 2018 2 4.1.1 图像信 息管 理系 统工 程设 计前,应进 行现 场勘 查。4.1.2 图像信 息管 理系 统的 设计 应包括 总体 平台 结构 设计、图 像结 构化 设计、视音 频 格式与 编码 设计、通信控 制协 议设 计、传输 网络设 计、图像 质量 设计、图像 信息 存储 与回 放 设 计、图 像资 源及 系统 设备 编码与管 理设 计、图像 采集 点设计、控 制权 限分 类与 管理 设 计、图像 采集 区域 标志设 计、移动 终端 联接 设计、运 行维 护设 计、安全 性 设计、电磁 兼容 性设计、防 雷与接 地设计、供电 设计、监控中 心设计 等 内容。4.1.3 总体平 台结构 设计 应符合 DB11/T 384.1 中的 相关 规 定,图 像信 息 共 享平 台应 符合 GB/T 28181的要求。4.1.4 图像结 构化 设计 应符 合 GA/T 1400.3 的相 关规 定。4.1.5 视音频 格式 与编 码设 计 应 符合DB11/T 384.2 中的 相 关规定。4.1.6 通信控 制协 议设 计应符合 DB11/T 384.3 中的 相关 规 定。4.1.7 传输网 络设 计应 符合 DB11/T 384.42018 中 的相 关 规定。4.1.8 图像质 量设 计 应 符合 DB11/T 384.52018 中 的相 关 规定。4.1.9 图像信 息存 储与 回放 设计 应符 合DB11/T 384.6 和DB11/T 384.13 中的 相关 规 定。4.1.10 图像资 源及 系统 设备 编码 与管理 设计 应符 合DB11/T 384.9 中 的相 关规 定。4.1.11 图像采 集点 设计 应符 合 DB11/T 384.10 中 的相 关规 定。4.1.12 控制权 限分 类与 管理 设计 应符 合DB11/T 384.11 中 的相关 规定。4.1.13 图像采 集区 域标 志设 计应 符合 DB11/T 384.12 中的 相关规 定。4.1.14 移动终 端联接 设计 应符合 DB11/T 384.14 中的 相关 规定。4.1.15 运行维 护设 计应 符 合 DB11/T 384.17 中的 相关 规定。4.1.16 安全性 设计、电 磁兼 容性 设计、防雷 与接 地设计、供电设计、监控 中心 设计 应符 合GB 503482018 中6.6、6.7、6.11、6.12、6.14 的规 定。4.2 施工要 求 4.2.1 平台软件 调 试与 安装 平台 软 件应 提供 清晰、简 洁、友 好的 中文 图形 化人 机交互 界面,操 作控 制应 简便、灵活、易学 易用,便于管 理和 维护;平 台软 件应进 行系 统调 试,并能 实现DB11/T 384.18 中的 功 能。4.2.2 前端设 备 前端设 备 的 安装 应符 合DB11/T 384.10 和DB11/T 384.12中的 相关 规定。4.2.3 管(槽)、沟、井、杆、机柜(箱)管(槽)、沟、井、杆、机柜(箱)的施 工应 符合GB 50348 2018 中7.2.3 的 规定。4.2.4 线缆敷 设 线缆敷 设应 符合GA/T 1406 2017 中第7章 的相关 规定。4.2.5 监控中 心设备 监控中 心设 备安 装 应 符合GB 50348 2018 中7.2.6 的 规定。4.2.6 图像信 息管 理系 统 的 其他 施工要求 应符合 GB 50348 2018 中第 7 章的 规定。5 工程 检 验与 验收 5.1 一般规 定 5.1.1 图像信息管理系统 工程在 系统试运行后、竣工验收 前,应由具有 国家认可资 质且在认可能力范围内的 检验 机构 进行 检验。5.1.2 图像信息管理系统 工程中 使用的主要设备、材料应 满足相关国家标准、行业 标准的要求,具有DB11/T 384.7 2018 3 检验报 告或 相关 质量 证明 文件。5.1.3 图像信息管理系统 工程检 验的范围应包括 工程合同、本标准及相关标准、设 计文件等文件的内容,并 应按 照GB 50348 2018 中9.1.5 对系 统设 备 进行抽 样。5.1.4 检验机 构应 根据 检验 结果 出具检 验报 告,检验 中有 不合格 项时,允 许改 正后 进行复 检。5.1.5 图像信息管理系统 工程检 验完成后,应由建设单位 或上级主管部门组织验收,验收时应成立验收组,验收组 中技 术专家 的人数 不应低 于验 收 组总 人数的 50;验收 组可 根 据实 际 情况,下设 施工验收组、技术 验收 组 和 资料 审查组。5.1.6 验收组应对图像信息管理 系统 工程质量做出客观、公正的验收结论。验收结 论分为通过、基本通过、不通 过。验收 通过 的工程,验 收 组 可在 验收 结论中 提出 建议 或整 改意 见;验 收 基 本通 过或 不通 过的工程,验 收 组 应在 验收 结论中 明确 指出 发现 的问题 和整改 要求。5.1.7 涉密工 程项 目的 检验 和验 收,相 关单 位、人员 应严 格遵守 国家 的保 密法 规和 相关规 定。5.2 工程检 验 5.2.1 图像信 息管 理 系 统结 构检 查 图像信 息管 理 系 统结 构的 检查 应 按表1的 要求 进行。表1 图 像信 息管 理系 统结 构检查 表 5.2.2 图像信 息共享 平 台功 能检 验 图 像信 息共享 平 台功 能 的检 验项 目、检验 要求 及检验 方法 应按 表2 进行。序号 检查项目 检查内容与检查方法 判别 1 系统结构 依据合同和正式设计文件进行检查和 现场复核。1)检查图像采集点安装点位、传输网络、资源接入及汇聚方式、网络隔离措施是否符合设计要求;2)检查市级图像信息管理平台、区级图像信息管理平台、重 点行业图像信息管理平台、街 乡 镇级 图 像 信 息 接 入 平 台 及 运 维 平台 的设置、数量、位置及接入方式是否符合设计要求;3)检查街乡镇级图像信息接入平台的图像资源,检查街乡镇级图像信息接入平台是否与区级图像信息管理平台 共享图像信息;4)检查区级图像信息管理平台的图像资源,检查区级图像信息管理平台是否与市 级 图 像 信 息 管理 平 台、重 点行业图像信息管 理平台共享图像信息;5)检查重点行业图像信息管理平台 的图像资源,检查重点行业图像信息管理平台是否可 为 市 级、区 级 图像信息管理平 台 提 供部 分图像信息共享和行业图像资源授权用户的调用;6)检查市级图像信息管理平台的图像资源,检查市级图像信息管理平台是否具有为区级图像信 息管理平台和重点行业图像信 息管理平台提供图像信息共享的能力。所检查的内容符合合同、正式设计文件及检查要求则为合格 DB11/T 384.7 2018 4 表2 图 像信 息共享 平 台功 能 检验 表 序号 检验项目 检验要求及检验方法 判别 1 实时视音频图像点播 在相应的 图像信息共享平台进行检验。1)按照指定设备、指定通道对 系统图像进行实时点播,检查系统是否能实现图像的显示、缩放、抓拍和录像;2)按 照 指 定 图 像 源 编 号 及 地 图 标 注 点 位 对 系 统 图 像 进 行 实 时 点播,检查系统是否能实现图像的手动切换、定时切换、分组 切换、报警切换;3)按照设计要求,检查系统是否支持多用户对同一图像资源的同时点播。所检验的内容符合合同、正式设计文件及检验要求则为合格 2 历史视音频图像调阅 在相应的 图像信息共享平台进行检验。1)按照图像信息源的 ID、位置、时间段等要素检索历史图像资料,检查系统是否能回放和下载;2)图像回放时,检查系统是否能以常速、慢速、快速、暂停 和进度拖动播放;3)图像回放时系统是否能进行回放画面的缩放;4)图像回放时系统是否能进行通过时间轴和多路图像回放。3 远程控制 在相应的 图像信息共享平台进行检验。1)通过手动或自动操作,检查系统是否能对前端设备的各种动作进行遥控;2)设定两个不同优先级的用户,通过手动或自动操作,检查系统是否能保证级别较高的用户优先响应;3)检查 系统是否能对前端设备的控制进行锁定和解锁设置。4 存储与管理 在相应的图像信息共享平台进行检验。1)检查系统是否支持前端存储和集中存储两种方式,存储图像的分辨率是否符合设计要求;2)检查系统是否支持手动存储、定时存储、移动侦测报警存储和事件触发存储等多种存储策略;3)检查系统是否支持重要事件图像的永久保存。5 历史视音频文件下载 在相应的图像信息共享平台进行检验。1)检查是否支持对所属设备及平台存储的视音频文件检索和下载;2)检查在平台间历史视音频文件下载时,视音频信息源所在的平台是否 负责所属的历史视音频信息的寻址和发送。6 语音广播 在相应的各级平台之间或各级平台与平台所属设备之间进行检验。检查各级平台之间、各级平台与平台所属设备之间的语音广播功能,是否符合设计要求。DB11/T 384.7 2018 5 表2(续)序号 检验项目 检验要求及检验方法 判别 7 GIS 服务 在相应的图像信息共享平台进行检验。1)按照设计要求进行手动操作,检查系统是否支持地图显示、缩放、地图图层控制、图例定义;2)按照设计要求进行手动操作,检查系统是否能空间数据查询、属性数据查询、测量、路径选择;3)按照摄像机图标、摄像机信 息进行手动操作,检查系统是否能快捷地图定位、地理编码查询、道路查询和路口定位。所检验的内容符合合同、正式设计文件及检验要求则为合格 8 日志功能 在相应的图像信息共享平台进行检验。1)检查系统的运行日志和用户操作日志;2)检查运行日志是否记录了系统内设备启动、自检、异常、故 障、恢复、关闭等状态信息及发生时间;3)检查操作日志是否记录了用户登录和退出系统的时间、用户的主要操作情况等。9 统计报表功能 在相应的图像信息共享平台 进行检验。1)检查系统的统计报表;2)检查统计报表是否记录 了设备在线率、设备故障率、图像访问量、用户访问频率、用户在线时长、用户主要操作等。10 运行维护管理 在相应的图像信息共享平台 进行检验。1)检查系统是否能对系统设备进行注册、注销、远程配置;2)按名称、ID、区域等条件检 查系统是否能对设备信息进行查询和检索;3)在系统平台进行实时操作或检查操作日志,系统是否能采集、监测系统内的监控设备、相关服务器的运行情况;4)检查系统是否能显示设备的运行状态信息并对设备的故障进行报警;5)通过对前端设备的自动巡检和手动巡检,检查系统是否能按设定周期进行巡检;6)检查系统是否能对事件告警进行记录和查询;7)检查系统的信息公告,是否能对相关事件进行公告;8)检查系统的工作时钟,是否能进行校正。11 图像信息资源管理 在相应的图像信息共享平台 进行检验。1)按图像信息资源的名称、安装位置、所属单位、分辨率、可控性等属性,检查系统是否进行分类管理;2)检查系统是否能进行图像信息源目录的查询、分类检索以及分类上报;3)检查系统是否能按用户优先级使用图像资源。DB11/T 384.7 2018 6 表 2(续)5.2.3 矩阵管 理系 统功 能检 验 矩 阵管 理系 统功 能检验 的检 验项 目、检验 要求 及检验 方法 应 按 表3 进行。表3 矩 阵管 理系 统功 能检 验表 序号 检验项目 检验要求及检验方法 判别 12 用户管理与权限管理 在相 应的图像信息共享平台进行检验。1)检查系统是否能对用户进 行创建、修改、删除等操作;2)检查系统是否能根 据不同 的用户身份对资源的使用 需求 将用户身份对应到设定的用户组;3)检查系统是否能根据预案 将用户身份对应到相应的用户组;4)检查系统是否支持 高级别 权限用户对低级别权限用 户的 资源抢占并向被抢占资源的用户发送提示信息。所检验的内容符合合同、正式设计文件及检验要求则为合格 序号 检验项目 检验要求及检验方法 判别 1 实时视音频图像点播 在相应的 矩阵管理系统进行检验。1)按照指定设备、指定通道对 系统图像进行实时点播,检查系统是否能实现图像的显示、缩放、抓拍和录像;2)按 照 指 定 图 像 源 编 号 及 地 图 标 注 点 位 对 系 统 图 像 进 行 实 时 点播,检查系统是否能实现图像的手动切换、定时切换、分组 切换、报警切换;3)按照设计要求,检查系统是否支持多用户对同一图像资源的同时点播。所检验的内容符合合同、正式设计文件及检验要求则为合格 2 历史视音频图像调阅 在相应的 矩阵管理系统进行检验。1)按照图像指定设备、通道、时间段等要素检索历史图像资料,检查系统是否能回放和下载;2)图像回放时,检查系统是否能以常速、慢速、快速、暂停 和进度拖动播放;3)图像回放时系统是否能进行回放画面的缩放。3 存贮与管理 1)检查系统是否采用分布式存储方式,存储图像的分辨率是否符合设计要求;2)检查系统是否支持重要事件图像的永久保存。4 日志功能 在相应的 矩阵管理系统进行检验。1)检查系统的运行日志和用户操作日志;2)检查运行日志是否记录了系统内设备启动、自检、异常、故 障、恢复、关闭等状态信息及发 生时间;3)检查操作日志是否记录了用户登录和退出系统的时间、用户的主要操作情况等。5 统计报表功能 在相应的 矩阵管理系统进行检验。1)检查系统的统计报表;2)检查统计报表是否记录了设备在线率、设备故障率、图像访问量、用户访问频率、用户在线时长、用户主要操作等。DB11/T 384.7 2018 7 表3(续)5.2.4 图像信 息共 享平 台与 矩阵 管理系 统互 联功 能检 验 图像信 息共 享平 台与 矩阵 管理系 统互 联功 能 的 检验 项目、检验 要求 及方 法应 按 表4 进行。表4 图 像信 息共 享平 台与 矩阵管 理系 统互 联功 能检 验 表 5.2.5 视频格 式与 编码 检验 视 频格 式与 编码 的检 验项目、检 验要 求 及 方法 应 按 表5进行。表5 视 频格 式与 编码 检验 表 5.2.6 通信控 制协 议检验 序号 检验项目 检验要求及检验方法 判别 6 图像信息资源管理 在相应的矩阵管理系统进行检验。1)按图像信息资源的名称、安装位置、所属单位、分辨率、可控性等属性,检查系统是否进行分类管理;2)检查系统是否能进行图 像信息源目录的查询、分类检索以及分类上报;3)检查系统是否能按用户优先级使用图像资源。所检验的内容符合合同、正式设计文件及检验要求则为合格 7 用户管理与权限管理 在相应的矩阵管理系统进行检验。1)检查系统是否能对用户进行创建、修改、删除等操作;2)检查系统是否能根据不同的用户身份对资源的使用需求将用户身份对应到设定的用户组;3)检查系统是否能根据预案将用户身份对应到相应的用户组。序号 检验项目 检验要求及检验方法 判别 1 视频资源获取 在相应的图像信息共享平台进行检验。检查图像信息共享平台是 否可获取矩阵管理系统的视频资源列表。所检验的内容符合合同、正式设计文件及检验要求则为合格 2 视频调用 在相应的图像信息共享平台进行检验。检查图像信息共享平台是否可获取矩阵管理系统的实时视频。3 云镜控制 在相应的图像信息共享平台进行检验。检查图像信息共享平台是 否可控制矩阵管理系统的云镜。4 锁定解锁 在相应的图像信息共享平台进行检验。检 查 图 像 信 息 共 享 平 台 是 否 可 锁 定/解 锁 矩 阵 管 理 系 统 的 云镜。序号 检验项目 检验要求及检验方法 判别 1 视频编解码 在相应的图像信息共享平台进行检验。检 查 是 否 能 通 过 图 像 信 息 共 享 平 台 正 常 播 放 选 定 的 SVAC、MPEG-4、H.264、H.265、AVS 或 技术文件规定其他数字图像编码格式的视频资源。所检验的内容符合合同、正式设计文件及检验要求则为合格 DB11/T 384.7 2018 8 通信 控制 协议 的检 验项 目、检 验要 求 及 方法 应 按 表6进行。表6 通 信控 制协 议检验 表 5.2.7 传输网 络检验 传输网 络 的 检验 项目、检 验要求 及方 法应 按表7进行。表7 传 输网 络检 验 表 序号 检验项目 检验要求及检验方法 判别 1 图像信息共享平台通信协议 在相应的图像信息共享平台进行 测试。通过测试工具对图像信息共享平台 进行 GB/T 28181 上联、下联的 标准符合性测试。所 测试的内容符合合同、正式设计文件 及检验要求则为合格 2 矩阵管理系统通信协议 复核 矩阵管理系统的 DB 11/T384.3 的产品检测报告。具备合格产品检测报告为合格 序号 检验项目 检验要求及检验方法 判别 1 IP 网络传输 1)根据 DB11/T 384.4 2018 中 5.2 要求的方法,估算前端 设备接入监控中心、监控中心互联、用户终端接人监控中心的带 宽要求及余量,复核现场网络实际带宽是否符合设计要求;2)采用公网网络时,使用测试 工具测试端到端网络时延、时延抖动是否符合下列要求:端到端通信的网络时延上 限应400ms,端到端通信的时延抖动上 限应50ms;3)采用自建专用网 络时,使用 测试工具测试端到端网络时延、时延抖动是否符合下列要求:端到端通信的网络时延上 限应100ms,端到端通信的时延抖动上 限应20ms。所检验的内容符合合同、正式设计文件及检验要求则为合格 2 同轴电缆传输 1)检查电梯轿厢内视频电缆是否为电梯专用电缆;2)检查传输SDI 数字视频信号 的电缆是否为 SDI 专用数字同 轴电缆。3 高清视音频电缆传输 检查 DVI 电缆传输距离是否不 超过 8m,HDMI 电缆传输距离是 否不超过 15m。4 光缆传输 检查光缆芯线数目,是否根据 监视点的个数、监视点的分布 情况和视频的码率来确定,且留有一定的余量。5 公共移动通信 检查无线数据丢包率是否小于 1 10-3。具备合格产品检测报告为合格 检查终端是否支持本地数据存储。所检验的内容符合合同、正式设计文件及检验要求则为合格 检查帧速率是否可调。6 数字微波通信 1)发射端和接收端使用同步的计时设备,测试发射信号传输时延是否小于 200ms;2)在接收端查看图像分辨率是否不小于 4CIF;3)检查图像速率是否可调。DB11/T 384.7 2018 9 表7(续)5.2.8 图像质 量检 验 图像质 量 的 检验 项目、检 验要求 及方法 按 表8 进行。表8 图 像质 量检 验 序号 检验项目 检验要求及检验方法 判别 7 卫星通信 1)检查图像制式是否为 PAL;2)在接收端查看图像分辨率是否不小于 4CIF。所检验的内容符合合同、正式设计文件及检验要求则为合格 8 无线局域网通信 1)检查上下行传输速率共享带宽是否小于 11Mbps,并具有加 密功能;2)检查图像制式是否为 PAL;3)在接收端查看图像分辨率是否不小于 4CIF。序号 检验项目 检验要求及检验方法 判别 1 模拟图像传输格式 在相应的矩阵管理系统进行检验。检查模拟图像传输格式是否采用复合视频信号 PAL 制、S-Video。所检验的内容符合合同、正式设计文件及检验要求则为合格 2 图像分辨率 在相应的图像信息共享平台进行 测试。1)查看标清图像分辨率是否为 CIF 4CIF;2)查看高清图像分辨率是否为 1920 1080;3)查看超高清图像分辨率是否为 3840 2160。所测试的内容符合合同、正式设计文件及检验要求则为合格 3 图像水平分辨力 在相应的图像信息共享平台进行 测试。1)查看标清分辨率图像的水平分辨力在环境光照不低于300lx 时,黑白电视系统是否低于 500 线,彩色电视系统是否低于 420 线,环境光照在 1lx 时,黑白电视 系统是否低于 350 线,彩色电 视系统是否低于 300 线;2)查看高清分辨率图像的水平分辨力在环境光照不低于300lx 时,是否低于 800 线,环境光照在1lx 时,是否低于 550 线;3)查看超高清分辨率图像的水平分辨力在环境光照不低于 300lx时,是否低于 1600 线,环境光 照在 1lx 时,是否低于1100 线。4 图像最大亮度鉴别等级 在相应的图像信息共享平台进行测试。1)查看标清分辨率图像最大亮 度鉴别等级按 10 级划分是否低 于 8级;2)查看高清分辨率图像最大亮度鉴别等级按 10 级划分是否 低于10 级;3)查看超高清分辨率图像最大亮度鉴别等级按 10 级划分是 否低于10 级。DB11/T 384.7 2018 10 表 8(续)5.2.9 控制权 限分 类与 管理 检验 控制权 限分 类与 管理 的检 验项目、检 验要 求 及 方法 按 表9 进行。表9 控 制权 限分 类与 管理 检验表 5.2.10 图像信 息存 储与 回放 检验 图像信 息存 储与 回放 的检 验项目、检 验要 求 及 方法 应 按表10进行。序号 检验项目 检验要求及检验方法 判别 5 图像质量主观评价 在相应的图像信息共享平台进行 检验。1)评价图像显示质量是否满足 DB11/T 384.5 2018 中 4.6 的要求;2)对模拟系统图像质量的主观评价,是否符合 DB11/T 384.5 2018 中表2 规定的4 级,及 DB11/T 384.5 2018 中5.4 的要 求;3)对数字系统图像质量的主观评价,是否符合 DB11/T 384.5 2018 中表4 规定的4 级,及 DB11/T 384.5 2018 中5.5 的要 求。所检验的内容符合合同、正式设计文件及检验要求则为合格 6 SDI 信号质量客观评价 在相应的图像信息共享平台进行 测试。1)SDI 信号质量是否满足DB11/T 384.5 2018 中4.7 的要求;2)SDI 信号质量客观评价是否 符合 DB11/T 384.5 2018 中 5.6的要求。所测试的内容符合合同、正式设计文件及检验要求则为合格 序号 检验项目 检验要求及检验方法 判别 1 资源分类 在相应的 图像信息共享平台进行检验。1)检查是否能按照行政级别、区域范围、所属行业等类别进行图像资源组的归类与划分;2)检查是否能根据图像资源关注程度的不同进行多层次分类,并能将同一图像资源划分到不同的资源组。所检验的内容符合合同、正式设计文件及检验要求则为合格 2 访问权限 在相应的 图像信息共享平台进行检验。1)检 查 矩 阵 管理 系 统 是 否 至少 具 有 实 时 观 看、实 时 控制、锁 定/解锁、录像查询、录像点播、录像下载等功能;2)检查共享联网平台是否具有实时观看、实时控制、历史图像、远程配置、远程控制、报警管理、状态管理、语音广播等功能。DB11/T 384.7 2018 11 表10 图像 信息 存储 与回 放 检验 表 5.2.11 移动终 端联 接检 验 移动终 端 联 接检验 项 目、检验要 求 及 方法 应 按 表11 进行。序号 检验项目 检验要求及检验方法 判别 1 图像存储 在相应的图像信息共享平台进行检验。1)检查重要场所、一般场所中重要区域或重要目标的存储图像分辨率是否不低于 1080P;一般 场所/区域的存储图像分辨率是否不低于 4CIF;2)检查通过无线方式传输的图 像的存储分辨率是否不低于传回图像的分辨率;3)在使用文件方式存储时,检查每个存储图像文件的记录时长是否不大于 1800 秒;4)检查是否具备循环覆盖录像与非循环覆盖录像两种方式,对于非循环覆盖录像方式,当存储空间录满时应有明显的提示功能。所检验的内容符合合同、正式设计文件及检验要求则为合格 2 存储时间 在相应的图像信息共享平台进行检验。1)检查涉及重大事件的录像是否永久保存;2)检查社会治安重点场所和反 恐重点目标图像实时存储时间是否不少于90 天;3)检查其他场所的图像实时存储时间是否不少于 30 天;4)检查移动图像采集装置的图像存储时间是否不少于 15 天;5)检查是否支持报警前录像和报警后录像功能,报警前录像时间应不小于 5 秒,报警解除后录 像时间应不小于 30 秒,录像时 间可灵活设置。3 图像回放检验 在相应的图像信息共享平台进行检验。1)检查是否支持录像的正常速 度播放、快放、慢放、单帧前 进和后退、倒放、进度拖动、抓拍、开关声音播放、暂停等功能;2)检查是否支持动态调整图像的亮度、色度、对比度和饱和度,应支持动态调整音量大小;3)检查是否支持录像远程在线播放功能;4)检查是否支持录像下载到本地并播放功能。DB11/T 384.7 2018 12 表11 移动 终端 联 接 检验 表 5.2.12 运行维 护检 验 运行维 护检 验 项 目、检验 要求 及 方法 应 按 表12 进行。表12 运行 维护 检验 表 序号 检验项目 检验要求及检验方法 判别 1 移动终端管理服务器技术要求 功能要求 在相应的移动终端进行检验。1)通过移动终端输入用户身份和号码信息,检查是否属于合法用户;2)移动终端向图像信息管理平台管理服务器发送用户鉴权请求,如在 2 秒以内未收到平台的响 应,检查是否向移动终端发出提示信息;3)检查移动终端管理服务器是 否能向移动终端发送视音频流请求和结束视音频流发送请求;4)检查移动终端管理服务器是 否能处理图像资源调用申请和图像资源结束申请;5)对移动流媒体转发服务器进行视音频流转发及中断操作,检查是否具有对多台移动流媒体转发服务器的调度功能。所检验的内容符合合同、正式设计文件及检验要求则为合格 2 移动流媒体转发服务器技术要求 功能要求 在相应的移动终端进行检验。1)通过移动终端调用视音频资源,检查视音频是否能发给查看该图像资源的用户;2)接收其他图像资源发送的视音频流,检查移动终端是否能播放该图 像资源。视音频格式转换及封装要求 在相应的移动流媒体转发服务器进行检验。检查移动流媒体转发服务 器向移动终端发送或接收图像的分辨率是否小于 CIF。视音频流传输的质量控制 在相应的移动流媒体转发服务器进行检验。移动流媒体转发服务器未 能在 5 秒内从请求的图像资源 获取到视音频流,检查是否通知移动终端管理服务器。序号 检验项目 检验要求及检验方法 判别 1 告警/报警功能 在相应的运维 平台进行检验。1)人为触发录像丢失告警,检查平台是否输出提示信息;2)人 为 触 发 报 警,检 查 平 台 是 否 能 对 图 像 信 息 管 理 系 统 设 备 故障、状态异常进行实时声光告警响应,并显示故障类别及位置信息。所检验的内容符合合同、正式设计文件及检验要求则为合格 DB11/T 384.7 2018 13 表 12(续)5.2.13 系统主 要设 备安 全性 的检 验项目、检 验要 求及 检验 方法 见 GB 50348 2018 中 9.5.1。5.2.14 系统主 要设 备电 磁兼 容性 的检验 项目、检 验要 求及 检验方 法 见 GB 50348 2018 中 9.5.2。5.2.15 系统防 雷与 接地 的检 验项 目、检 验要 求及 检验 方法 见 GB 50348 2018 中 9.5.3。5.2.16 系统供 电的 检验 项目、检 验要求 及检 验方 法 见 GB 50348 2018 中 9.6.1。5.2.17 监控中 心的 检验 项目、检 验要求 及检 验方 法 见 GB 50348 2018 中 9.7.1。5.3 工程验 收 5.3.1 工程验 收包 括施 工验 收、技术验 收及 资料 审查。5.3.2 施工验 收 应 依据 正式 设计 文件、工 程合 同等 竣工 文 件及国 家现 行有 关标 准,按 表 13 列出 的 检查项目进 行现 场检 查,并做 好记录。表13 施工 验收 表 工程名称:工程地址:建设单位:设计单位:施工单位:监理单位:检 查 项 目 质 量 要 求 检 查 方 法 检 查 结 果 合格 基本合格 不合格 设 备 安 装 1 系统软件运行情况 平台软件启动及运行正常,各项功能正常 现场抽查/复 核检验报告 2 前端设备安装 前端立杆:牢固、不晃动、美观、防腐蚀、有防雷措施、接 地 良 好;前 端 设 备/设备箱:牢固、不晃动、具有防水防尘、通风散热等措施;箱内设备布局合理、线缆标识明确、编扎规范 现场抽查/复 核检验报告 序号 检验项目 检验要求及检验方法 判别 2 运行状态监测功能 在相应的运维平台进行检验。1)通 过 平 台 实 时 操 作,检 查 运 维 平 台 是 否 能 够 管 理、收 集、监测网络中监控设备、服务器等的运行状态、在线情况;2)通 过 平 台 调 取 系 统 配 置 变 更、网 络 状 况、软 件 版 本 和 故 障 记录,检查是否能实现日志获取、记录和统计分析等功能。所检验的内容符合合同、正式设计文件及检验要求则为合格 3 维修/故障处理功能 在相应的运维平台进行检验。1)调 阅 维 修 记 录,检 查 平 台 是 否 保 存 了 摄 像 机、编 解
