铁尾矿砂路基施工技术规程DB13／T 2469-2017.pdf

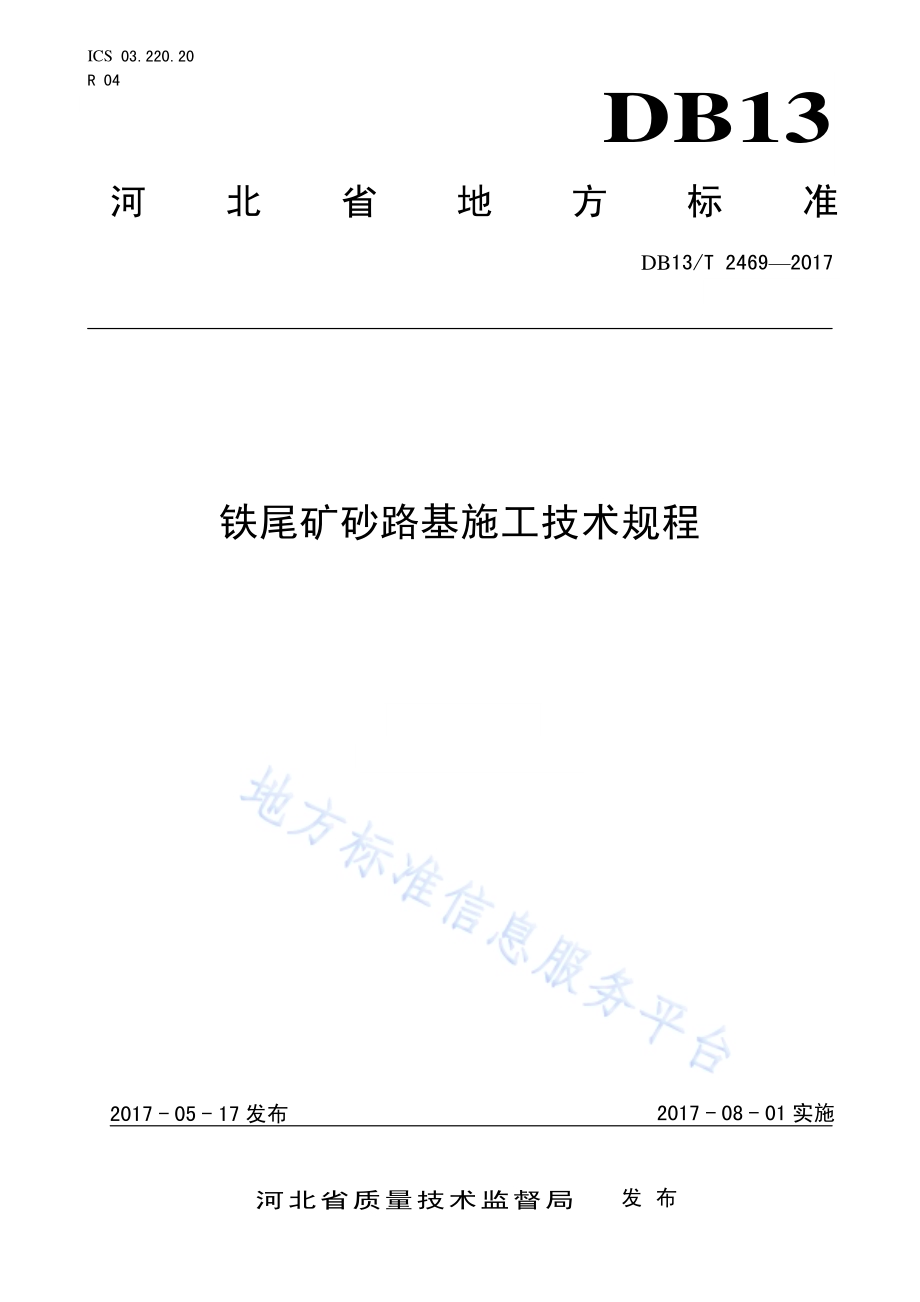

ICS 03.220.20 R 04 DB13 河北省地方标准 DB13/T 2469 2017 铁尾矿砂 路基施工 技术规程 2017-05-17 发布 2017-08-01 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2469 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 交通 运输 厅提出 并归 口 管 理。本标准 起草 单位：唐 山市 公路建 设管 理处、石 家庄 铁道大 学、河北 交通 职业 技术学 院。本标准 主要 起草 人：成子 满、杨 广庆、李 铁山、张 郃生、吕 鹏、孙莛 钧、张欣亮、訾 爱民、谷振楠、赵庆 新、李 义、石 经纬、李 姗。DB13/T 2469 2017 1 铁尾矿砂 路基施 工技术规 程 1 范围 本标准 规定 了铁 尾矿 砂路基 施工 的术 语 和 定义、一 般规定、施 工准 备、施工 技术、施工 注意 事项、质量要求 和 检查 验收。本标准 适用 于 河 北地 区的 铁尾矿 砂路 基 工 程施 工。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 6566-2010 建筑 材料 放射性 核素 限量 GB/T 31288-2014 铁尾 矿 砂 GB/T 50123-1999 土工 试 验方法 标准 JTG D30-2015 公路 路基 设计规 范 JTG E40-2007 公路 土工 试验规 程 JTG F10-2006 公路 路基 施工技 术规 范 JTG F80/1-2004 公 路工 程质量 检验 评定 标准 第一册 土 建工 程 JTG/T D32-2012 公 路土 工合成 材料 应用 技术 规范 GB/T 14684-2011 建设 用 砂 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 铁尾矿 铁尾矿 是指 铁矿 开采 出的 矿石 经 磨细、分 选 出 有价 值的精 矿后 产生 的砂 状废 渣，是 工业 固体 废 弃物的主 要组 成部 分。其矿 物成分 主要 包括 石英、长 石、辉 石、石榴 石、角闪 石等，化学 成分 主要 含 有二氧化硅（SiO2）、氧化 铝（A12O3）、氧化钙（CaO）、氧化铁（Fe2O3）、氧 化镁（MgO）等以及少量的 氧化 钾（K2O）、氧化 钠（Na2O）、硫（S）、磷（P）等 元素。3.2 铁尾矿 砂 铁尾矿 砂是 指铁 矿石 经磨 细、分 选后 产生 的粒 径小 于4.75 的 废弃 颗粒。3.3 铁尾矿 砂路 基 DB13/T 2469 2017 2 铁尾矿 砂路 基是 指 在 路基 断面两 侧填 筑一 定宽 度的 包边黏 土，断面 中部 采用 铁尾矿 砂填 筑，其 底部沿纵 向每 隔一 定距 离设 置一处 横向 排水 盲沟，并 在其 底 部设 置隔 离层，顶 部设置 一定 厚度 封层 黏 土的路基 结构 物。4 一般规 定 4.1 铁尾矿 砂 铁尾矿 砂的 矿物 组成、放 射性、有害 物质 等指 标经 检测合 格 后 方可 用于 施工。4.1.1 颗粒级 配 宜选取 级配 良好 的铁 尾矿 砂用作 公路 路基 填料，其 颗粒级 配应 符合 表1 的规 定。表 1 铁尾 矿砂 的颗 粒级 配 筛孔的公称直径 铁尾矿砂 细砂 特细砂 方筛孔 累积筛余/%4.75mm 100 0 2.36mm 150 150 1.18mm 250 200 600 m 4016 250 300 m 8555 5520 150 m 9475 9030 4.1.2 放射性 铁尾矿 砂的 放射 性应 符合GB 6566-2010 的 规定。4.1.3 有害物 质 铁尾矿 砂中 云母、硫 化物 及 硫酸 盐、氯化 物等 有害 物质含量 应 符合 表2 的规 定。表 2 铁尾 矿砂 中有 害物 质 含量 项目 指标 云母/%2.0 有机物/%10.0 硫化物及硫酸盐/%0.5 氯化物（以氯离子质量计）/%0.0 2 4.1.4 石粉含 量和 泥土 含量 铁尾矿 砂的 石粉 含量 和泥土 含量 应符 合表3的 规定。DB13/T 2469 2017 3 表3 铁 尾矿 砂的 石粉 含量 和 泥土 含量 项目 指标 石粉含量/%MB 值1.4 或快速法试验合格 15.0 MB 值1.4 或快速法试验合格 5.0 泥土含量/%1.0 注 1：“MB 值是”指人工砂中 亚甲蓝测定值。注 2：“快速法 试验”指按照 GB/T 14684-2011 中7.5 的规定 执行。4.2 黏土 路基两 侧包 边黏 土及 顶部 封层黏 土、底部 黏土 隔离 层 的最 小承 载比 应满 足JTG D30-2015 的要 求。液限大 于50%、塑性 指数 大 于26的 细粒 土，不可 直接 用作包 边及 顶部 封层、底 部隔离 层的 黏土 填料。4.3 排水盲 沟 排水盲 沟位 于铁 尾矿 砂路 基底部 的黏 土隔 离层 上部 两侧，用于 排除 铁尾 矿砂 路基内 部水 分。排 水盲沟 宜 采用 无纺 土工 织物 包裹的 碎石 填充。水 分应 经排水 盲沟 导入 至两 侧边 沟内。无纺 土工 织物 指 标应符合 现行JTG/T D32-2012 的规 定。4.4 临时防 护 黏土包 边填 筑施 工完 毕至 刷坡前 应采 取必 要临 时防 护措施，以 避免 降水 冲刷、风力 侵蚀 等因 素 对坡面的 损害。4.5 土地资 源节 约与 保护 施工单 位应 确定 取土 场、弃土场 的合 理位 置及 规模，尽量 减少 对耕 地、林地 的占用。对 施工 驻地、材料堆 场、施 工便 道等 临 时性占 地应 合理 统筹 安排，在 工程 完工 后应 做好 相 应的土 地复 耕、复 垦工 作。5 施工准 备 5.1 现场调 查与 施工 组织 路基开工 前，应在 全面 理 解设计 交底 的基 础上，进 行现场 调查 与核 对。在 进行 详尽 的现 场调 查后，根据设 计要 求、合同、现 场情况 等编 制 实 施性 施工 组织设 计，并按 相关 规定 报批。5.2 测量 控制测 量、导线 复测、水 准点复 测、中线 放样 及路 基放样 等应 符 合JTG C10-2007 的 规定。5.3 试验 5.3.1 铁尾矿 砂 用作路 基填 料的 铁尾 矿砂 在开工 前应 进行 取样 试验。试验 项目 包括 天然 含水 率、颗 粒分 析、化学成分试验、标准 击实 试验、CBR 试验 等，应 满足 相关 技术标 准的 要求。在 施工 过程中 若发 现铁 尾矿 砂 填DB13/T 2469 2017 4 料发生 变化，则应 及时 取 样进行 补充 试验。此外，尚应按 照GB/T 31288-2014 要求测 定其 有害 物质、放射性等 指标，其 数值 应符 合我国 环保 和安 全 方 面的 相关要 求。5.3.2 黏土 路基两 侧包 边黏 土、顶部 封层黏 土及 底部 隔离 层黏 土应进 行天 然含 水率、液 限、塑 限、标准 击 实试验、CBR 试验 等，必 要时 应做颗 粒分 析、比 重、有 机质含 量、易 溶盐 含量、冻胀和 膨胀 量等 试验，应满足JTG E40-2007、JTG D30-2015 中 相关 技术 指标 的 要求。5.4 场地清 理 应对路 幅范 围内 原地 面表 层腐殖 土、表土、草 皮和 农作物 的根 系等 进行 清理，并应 按设 计要 求 整平压实。地 基表 层应 满足JTG D30-2015 的 要求，清 理 出来的 表层 土宜 充分 利用。5.5 试验路 段 5.5.1 试验路 段选 择 试验路 段应 选择 在地 质条 件、断 面型 式等 工程 特点 具有代 表性 的地 段，路段 长度不 宜小 于100m。5.5.2 内容 试验路 段施 工应 获得 以下 资料：a)填料试 验与 检测 报告；b)压实工 艺主 要参 数：机械 组合、压实 机械 规格、松 铺厚度、碾 压遍 数、碾压 速度；最佳 含 水量及碾 压时 含水 量允 许偏 差；c)过程质 量控 制方 法、指标；d)质量评 价指 标、标准；e)优化后 的施 工组 织方 案及 工艺；f)原始记 录及 分析 总结；g)其它所 需的 数据。6 铁尾矿 砂路 基 碾 压法 施工 6.1 适用条 件 该工艺 适用 于在 天然 含水 率状态 下采用 振 动压 路机 及光面 压路 机对 铁尾 矿砂 路基填 料进 行分层碾压施工。振 动压 路机 自重 应15t，推土 机功 率应 140马 力。6.2 填料准 备与 运输 根据填 筑段 落的 长度 及宽 度，按 松铺 系数 计算 每层 需要的 铁尾 矿砂 及 包 边黏 土填筑 数量，划 定 完成卸料 分段 网格 后，逐格 卸料并 保证 其虚 铺厚 度满 足设计 要求。6.3 摊铺整 平 采用包 边黏 土与 铁 尾 矿砂 同步施 工的 方法，在 摊铺 过程中 严禁 黏土 和铁 尾矿 砂填料 混杂。使 用 推土机和 平地 机配 合完 成摊 铺施工，同时 人工 配合 整理 尾矿砂 和黏 土填 料的 交界 处 以形 成整 齐的 交界 线。虚铺厚 度应 按照 松铺 系数 确定，一般 可按 照每 层 压 实后 厚 度为20 30 进 行上料 摊铺。两 侧包 边 黏土的实 际铺 设宽 度均 应大 于设计 宽度30cm 以上。DB13/T 2469 2017 5 摊铺时，先 用推 土机 进行 初平 然 后采用 平 地机 进行 精平作业，作业 面应 保持 朝向外 侧1.5%3%的横向坡 度。碾压 作业 面在 经精平 后应 达到 纵横 向平 顺均匀，层 面无 明显 局部 凹凸的 要求。6.4 振动压 路机 碾压 应按照 下列 程序 进行：a)结合 试 验路 段确 定 的 碾压 范围、碾压 方式、碾 压遍 数、碾 压速 度等 施工 工艺 参数进 行 施 工；b)碾压时 采用 由包 边黏 土向 路基中 心碾 压的 方法，在 铁尾矿 砂与 包边 黏土 交界 处应着 重 碾 压；c)振动压 路机 碾压 方式 一般 为：静 压 弱震 强 震 弱震 轮胎 碾静 压，压路 机碾压 时的 行 驶速度一 般不 超过 4km/h。碾压时 轮迹 重叠 宽度 应 不 小于 1/3 轨 迹宽，轮 迹布 满一个 作业 面 为一遍。6.5 静压收 光 振动碾 压完 成后，应 采用 重型光 面压 路机 进行 静压 收 光作 业，一般 需静 压2 4遍。6.6 埋设排 水盲 沟 路基底 部黏 土隔 离层 碾压 完成并 检验 合格 后，沿压 实后的 路基 面上 横断 面方 向，分 别在 两侧 设 置排水盲 沟，相邻 盲沟 间距 一般为1030m。排 水盲 沟 底部清 理平 整后，铺 设无 纺土工 织物。当 排水 盲沟内回填 碎石 后再 用无 纺土 工织物 将其 包裹 好，然后 用轻型 振动 压实 设备 回填 至压实 的路 基面 高程。6.7 施工质 量检 测 路基压 实度 等指 标应 满足JTG D30-2015 及 相关 技术 要 求。6.8 顶部 封 层黏 土施工 施工至 设计 标高 后，按照 现行JTG F10-2006 进 行顶 部 封层 黏土 施工。7 铁尾矿 砂路 基水 坠碾 压法 施工 7.1 适用条件 该工艺 适用 于水 源充 足地 段的铁 尾矿 砂 路 基填 筑施 工。采 用先 施工 两侧 包边 黏土、后施 工铁 尾 矿砂路基 主体 的填 筑方 法。7.2 包边黏 土上 料摊 铺整 平 包边黏 土 土 方量 及开 挖运 输应参 照本 规程6.2 进行，在摊 铺前 应准 确划 出路 基边线、铁 尾矿 砂 与包边黏 土的 分界 线。包边 黏土内 侧摊 铺宽 度应 比设 计值宽 20，外 侧摊 铺 宽度比 设计 值宽 30。应 采用 水平 分层 摊铺、摊 铺整平 主要 采用 推土 机和 平地机 完成，严 禁包 边黏 土和铁 尾矿 砂填 料 混 杂。7.3 包边黏 土碾 压施 工 应按照 下列 程序 进行：a)对作业 面积 较大，便 于采 用大型 碾压 施工 设备 的区 域可参 照本 规程 6.4 中相关条款 进行 施工作业；DB13/T 2469 2017 6 b)对作业 面积 狭小，如 台背 回填等 位置，可 采用 蛙式 打夯机、手 扶式 压路 机等 小型设 备进 行 分层压实。相 应的 虚铺 厚度、碾压 遍数、机 械组 合等 施工参 数应 通过 试验 确定。每层 施工 完 毕后均应 测定 其压 实度，严 格确保 工程 质量。7.4 埋设排 水盲 沟 路基底 部黏 土隔 离层 碾压 完成并 检验 合格 后，沿压 实后的 路基 横断 面方 向，分别在 两侧 设置 排 水盲沟，相邻 盲沟 间距 一般 为1030m。排 水盲 沟底 部 清理平 整后，铺 设无 纺土 工织物。当 排水 盲沟 内回填碎石 后再 用无 纺土 工织 物将其 包裹 好，然后 用轻 型振动 压实 设备 回填 至压 实的 包 边黏 土 路 基面。7.5 铁尾矿 砂上 料摊 铺整 平 应按照 下列 程序 进行：a)铁尾矿 砂上 料摊 铺前，应 用人工 将包 边黏 土内 侧切 削至设 计的 尾矿 砂 与 包边 黏土分 界线 处，应确保 切削 后的 包边 黏土 已全部 压实，否 则应 对包 边黏土 进行 补压 修补；b)铁尾矿 砂上 料摊 铺、整平 可参照 本规 程 6.2 中相 关 条款 进 行。施工 中应 注意 对已施 工的 包 边黏土部 分进 行保 护，防止 出现破 坏；c)应通过 工程 试验 段确 定铁 尾矿砂 填料 的虚 铺厚 度，以确保 碾压 后和 包边 黏土 高度一 致。7.6 设置围堰 分 区灌 水 应按照 下列 程序 进行：a)在摊铺、整 平好 的铁 尾矿 砂 路基 表面 分区 设置 围堰。设置 围堰 时应 根据 纵坡、横坡 大小 适 当划 段，每 段距 离根 据 供 水能 力 确定。围堰 高 度应 30cm，宽度 30cm；长 度应 l0m，宽 度应5m；b)灌水：围堰 设置 好之 后开 始灌水，灌 水应 连续 进行，灌水 时水 流流 速应 稍大，铁尾 矿砂 路 基顶 面 上的 水 头高 度应 20cm，灌 水量 应 通过 试验 确 定。在 尾矿 砂 与包 边黏 土 结合 部 位应控制水量以 避免 将包 边黏 土浸 泡松软。7.7 碾压作 业 应按照 下列 程序 进行：a)已灌水 的施 工 路 段，当水 渗透至 比最 佳含 水 率 稍高 时（不 见明 水），用 推土 机整平；b)振动压 路机 施工：采 用先 静压后 振压 再静 压，由慢 至快，从弱 振至 强振 的碾 压方式，一 般 不少于三 遍。直线 段由 路 侧 向路中 依次 碾压，小 半径 曲线段 由内 侧向 外侧，纵 向进退 式进 行。前后两 次轮 迹横 向重 叠 不 少于60cm，碾压 区段 间纵 向重 叠 2.0m 以 上，确 保达 到规定 压实 度。经检验 合格 后方 可进 入下 一道工 序；c)静压收 光：可参 照本规程6.5 进 行。7.8 施工质 量检 测 路基压 实质 量检 测应 待碾 压作业 面多 余水 渗透 完成 后再取 样，检测 干密 度、压实度 等指 标。压 实度应满 足JTG D30-2015 的 要求。7.9 顶部 封 层黏 土施工 依次重 复以 上相 应步 骤填 筑至设 计标 高后，按 照现行JTG F10-2006 进行 顶部 封层黏 土 施 工。8 铁尾矿 砂路 基施 工注意 事项 DB13/T 2469 2017 7 8.1 冬季施 工措 施 8.1.1 冬季施 工限制 高速公 路、一 级公 路的 铁尾 矿砂路 堤和 地质 不良 地区 二级及 以下 铁尾 矿砂 路堤 不宜进 行冬 季施 工。河滩低 洼地 带，可被 水淹 没地段 不宜 进行 冬季 施工。不应 在冬 季进 行水 坠碾压 法铁 尾矿 砂 路 基施 工，洒水施 工 前 应先 试验 验证。8.1.2 冬季施 工要 求 填筑路 堤应 随挖、随 运、随填、随压 实，摊铺 层未 压实前 不得 中断 施工。应 保证挖、运、填、压的周转 时间 小于 土的 冻结 时间。8.2 雨季施 工措 施 8.2.1 一般措施 雨季施 工应 做好 临时 排水 设施，并与 永久 排水 设施 相衔接。应 制定 雨季 施工 应急预 案，做好 防 洪抢险 的 准备 工作。低 洼和 高填地 段、工程 地质 不良 地段以 及沿 河路 段路 堤应 尽量避 开雨 季施 工。8.2.2 路 基结 构措 施 为减少 降水 冲刷 影响，在 施工期 间在 路基 边坡 每侧 应加宽 30，待雨 季后 再修整 至设 计边 坡线；也可采 用临 时防 护 等 措施。9 铁尾矿 砂路 基质 量标 准和 检查验 收 9.1 基本要 求 应满足 如下 方面 的主 要要 求：a)应建立 全过 程的 工程 质量 管理体 系，每道 工序 均应 经检验 合格 后方 可进 入下 道工序；b)交工验 收前 应进 行自 检，自检合 格后 编制 交工 资料，申请 交工 验收；c)自检及 交工 验收 均应 依照 公路 工程 质量 检验 评定 标准(JTG F80/1-2004)、本规 程及 相 关技术标 准的 要求 进行。9.2 铁尾矿 砂路 基基 本体 检查 验收 路基压 实质 量检 查应 从压 实度、强度 和外观 质 量等 方面进 行综 合评 定，应符 合表4 中的 规定。表 4 铁尾 矿砂 路基 检查 验 收实测 项目 检查项目 质量要求和允许偏差 检查规定 检查频率 检查方法 压实度 上路床 9 6%4 断面/200m/层 检查施工记录和灌砂法相结合 下路床 9 6%4 断面/200m/层 上路堤 9 4%4 断面/200m/层 下路堤 9 3%4 断面/200m/层 纵断高程/-15，+10 4 断面/200m 水准仪检查 DB13/T 2469 2017 8 表4 铁尾 矿砂 路基 检查 验 收实测 项目(续)检查项目 质量要求和允许偏差 检查规定 检查频率 检查方法 路基宽度/m 设计值 4 处/200m 尺 量 中线偏位/50 4 点/200m 经纬仪检查 横坡/%0.3 4 断面/200m 水准仪检查 平整度/1 5 4 断面/200m 直尺量测 边坡/%设计值 4 处/200m 水准仪、钢尺检查 弯沉/0.01 设计值 3 点/100m 贝克曼梁 包边黏土宽度/设计值 4 处/200m 直尺量测 封层黏土厚度/设计值 4 处/200m 直尺量测 CBR 设计值 按规范要求 现场测试 外观要求 路基表面平整，边线直顺，曲线圆滑；路基 边坡 坡面平顺，稳定，不得亏坡，曲线圆滑；无软弹和翻浆现象。_
