普通公路装配式混凝土桥梁下部工程施工技术规范DB21／T 3947-2024.pdf

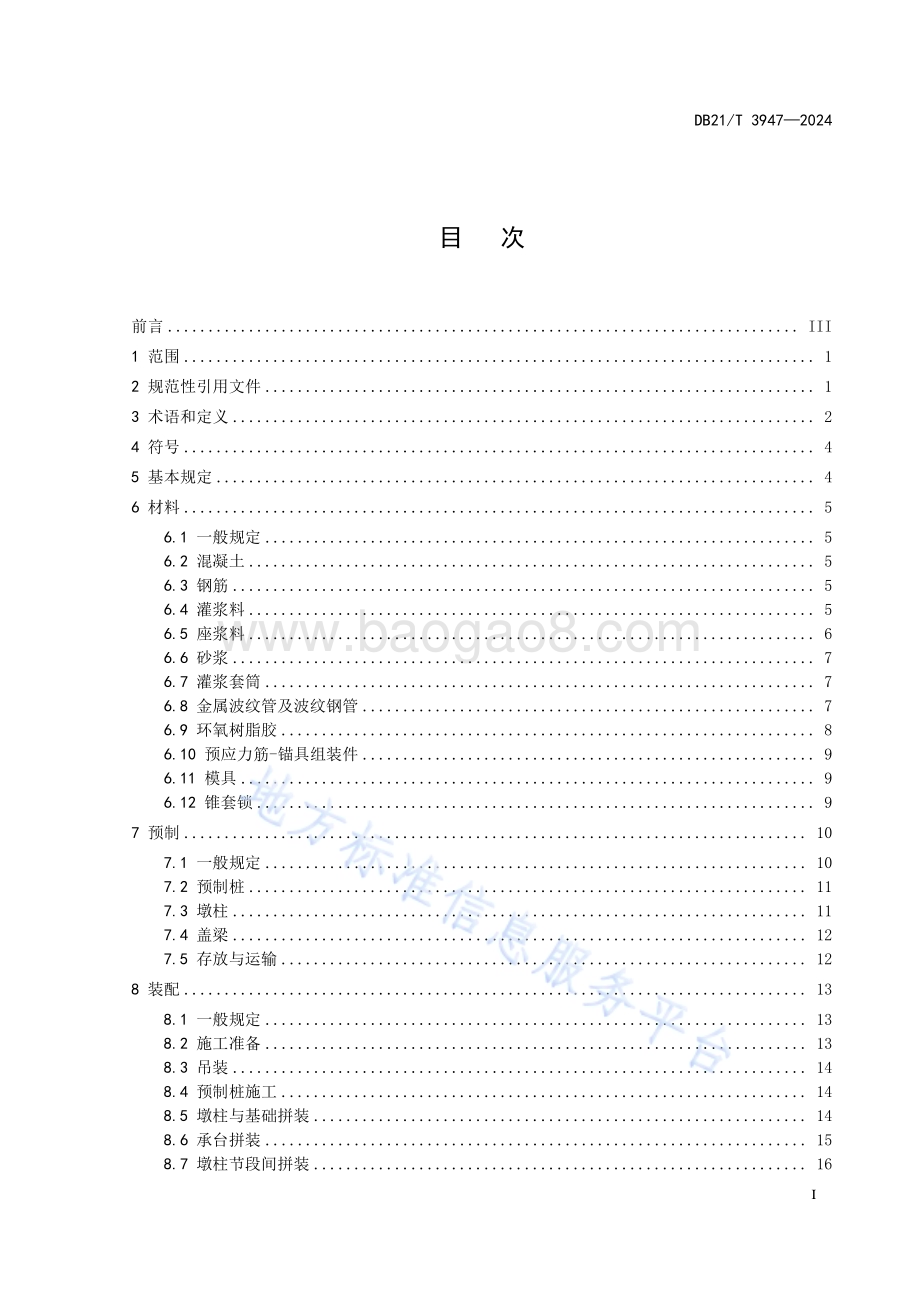

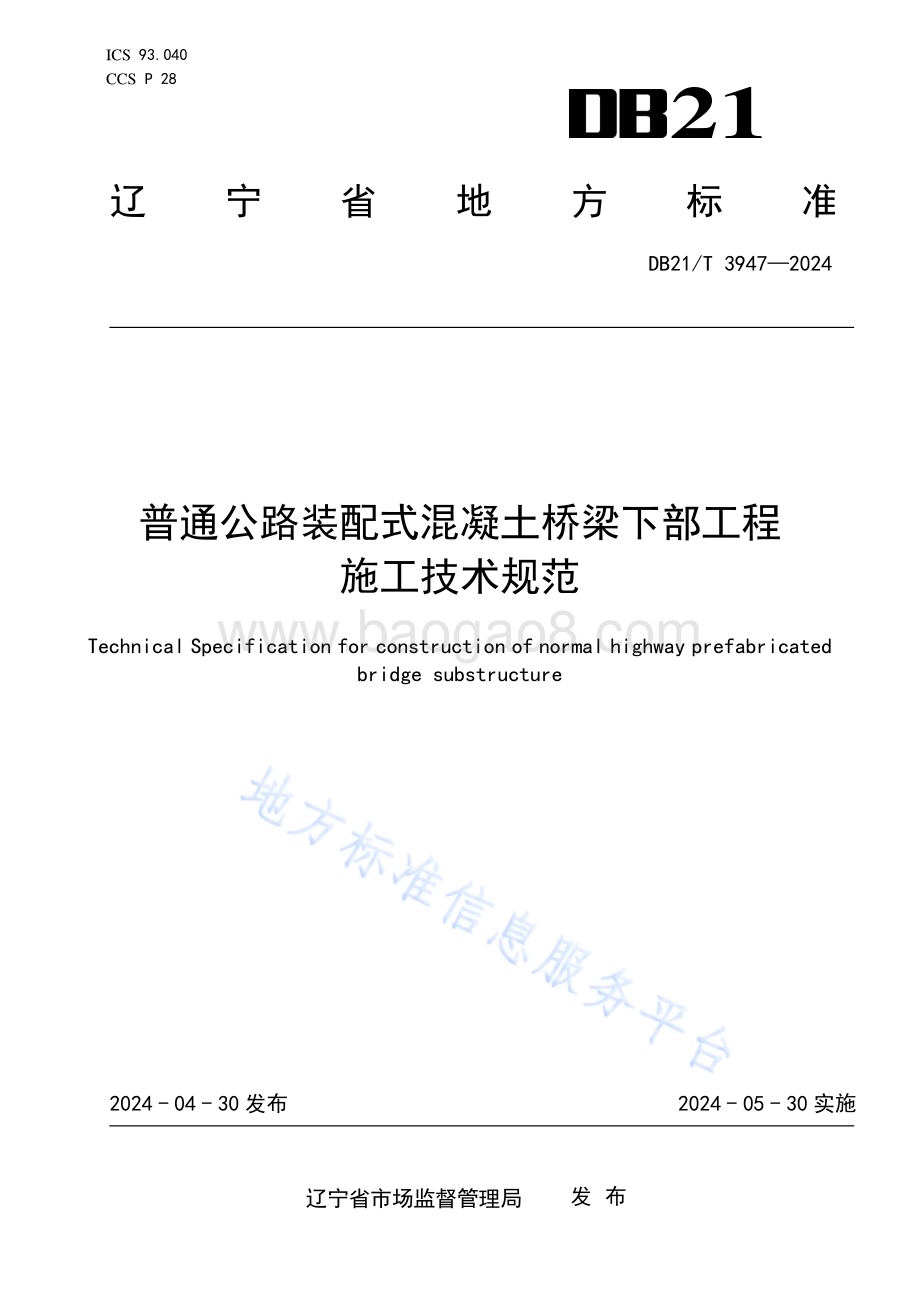

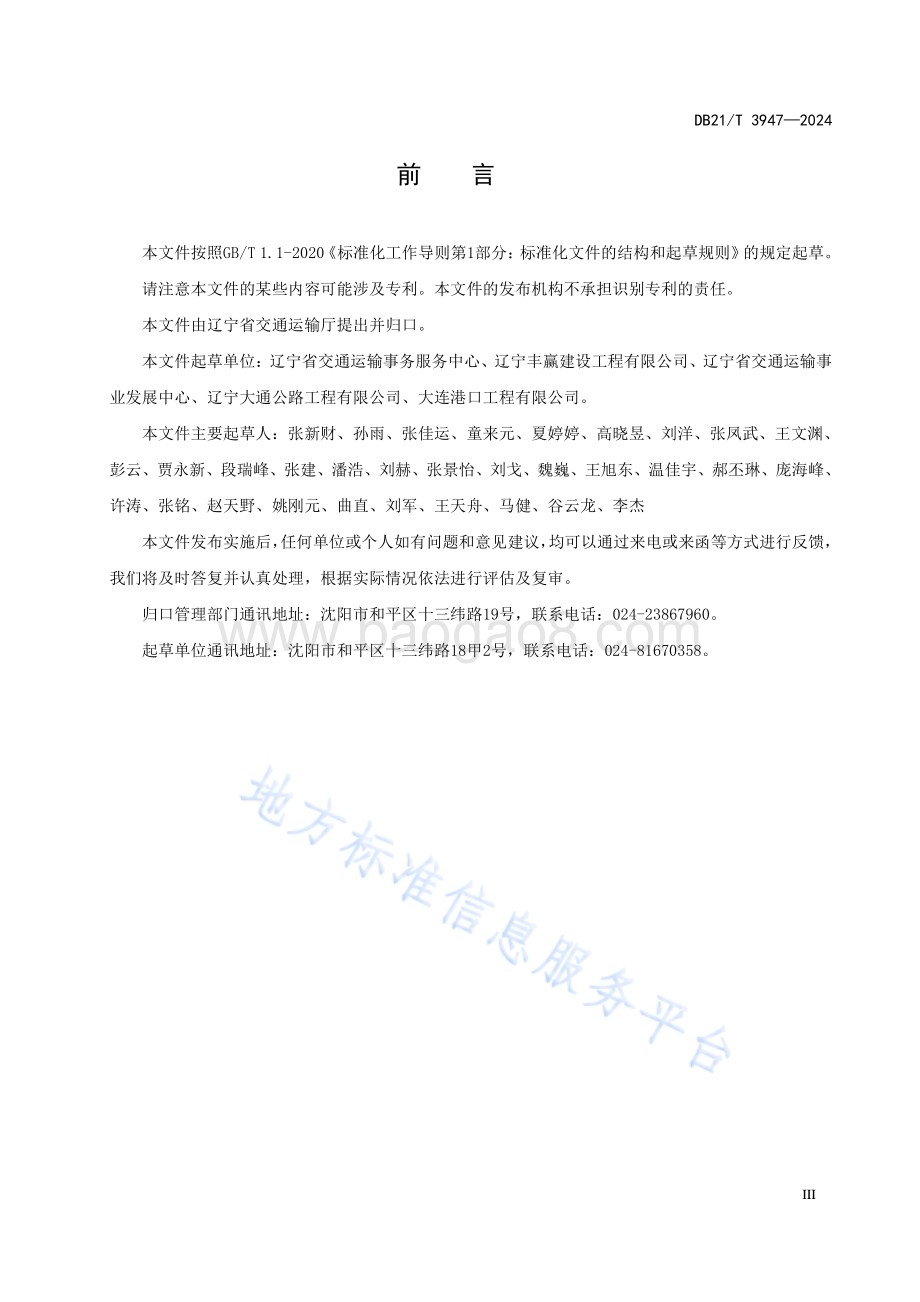

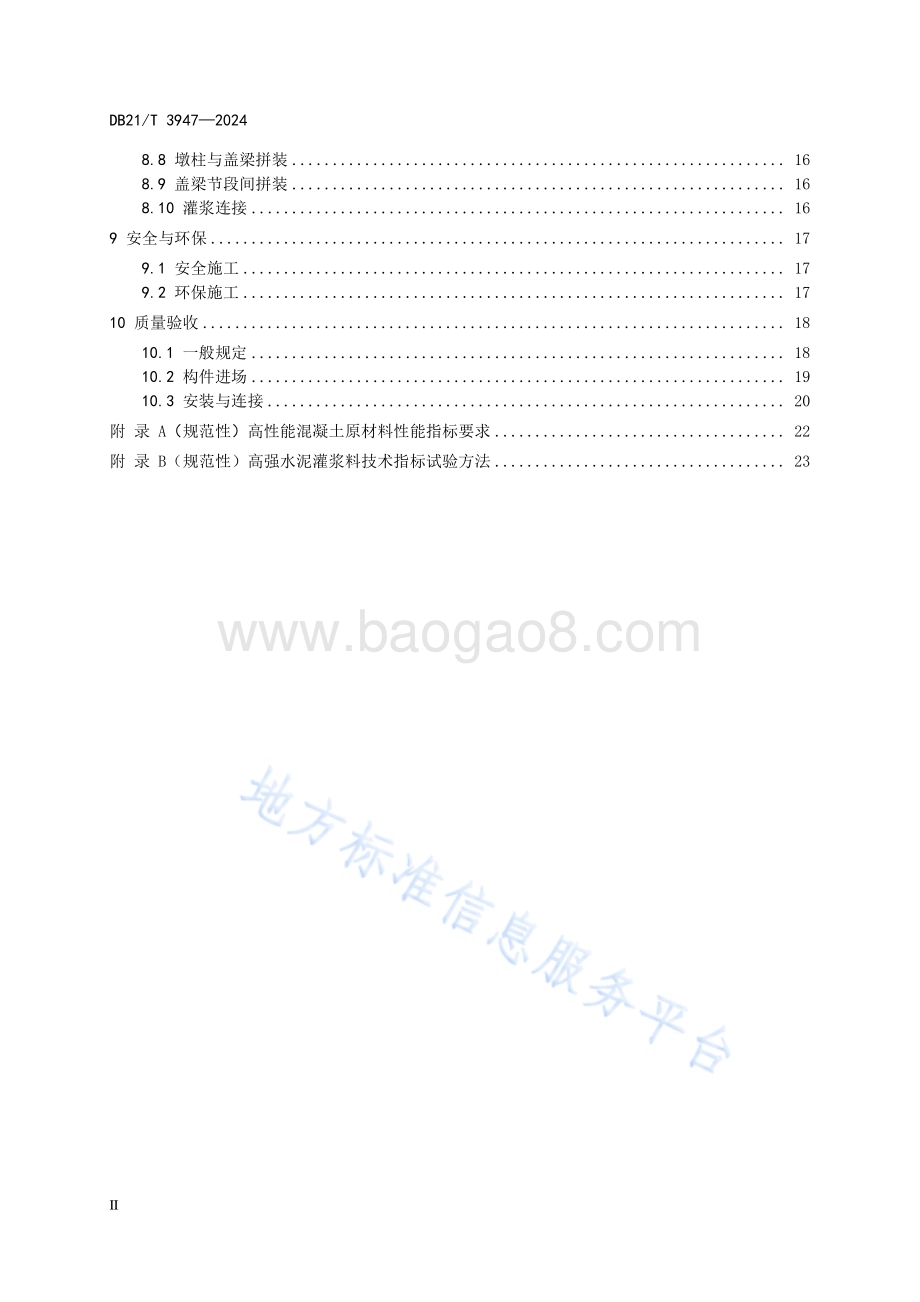

辽 宁 省 地 方 标 准普 通 公 路 装 配 式 混 凝 土 桥 梁 下 部 工 程施 工 技 术 规 范T e c h n i c a l S p e c i f i c a t i o n f o r c o n s t r u c t i o n o f n o r m a l h i g h w a y p r e f a b r i c a t e db r i d g e s u b s t r u c t u r e2 0 2 4-0 4-3 0 发 布 2 0 2 4-0 5-3 0 实 施辽 宁 省 市 场 监 督 管 理 局发 布D B 2 1/T 3 9 4 7 2 0 2 4I C S 9 3.0 4 0C C S P 2 821D B 2 1/T 3 9 4 7 2 0 2 4I目 次前 言.I I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.24 符 号.45 基 本 规 定.46 材 料.56.1 一 般 规 定.56.2 混 凝 土.56.3 钢 筋.56.4 灌 浆 料.56.5 座 浆 料.66.6 砂 浆.76.7 灌 浆 套 筒.76.8 金 属 波 纹 管 及 波 纹 钢 管.76.9 环 氧 树 脂 胶.86.1 0 预 应 力 筋-锚 具 组 装 件.96.1 1 模 具.96.1 2 锥 套 锁.97 预 制.1 07.1 一 般 规 定.1 07.2 预 制 桩.1 17.3 墩 柱.1 17.4 盖 梁.1 27.5 存 放 与 运 输.1 28 装 配.1 38.1 一 般 规 定.1 38.2 施 工 准 备.1 38.3 吊 装.1 48.4 预 制 桩 施 工.1 48.5 墩 柱 与 基 础 拼 装.1 48.6 承 台 拼 装.1 58.7 墩 柱 节 段 间 拼 装.1 6D B 2 1/T 3 9 4 7 2 0 2 4I I8.8 墩 柱 与 盖 梁 拼 装.1 68.9 盖 梁 节 段 间 拼 装.1 68.1 0 灌 浆 连 接.1 69 安 全 与 环 保.1 79.1 安 全 施 工.1 79.2 环 保 施 工.1 71 0 质 量 验 收.1 81 0.1 一 般 规 定.1 81 0.2 构 件 进 场.1 91 0.3 安 装 与 连 接.2 0附 录 A（规 范 性）高 性 能 混 凝 土 原 材 料 性 能 指 标 要 求.2 2附 录 B（规 范 性）高 强 水 泥 灌 浆 料 技 术 指 标 试 验 方 法.2 3D B 2 1/T 3 9 4 7 2 0 2 4I I I前 言本 文 件 按 照 G B/T 1.1-2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定 起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 辽 宁 省 交 通 运 输 厅 提 出 并 归 口。本 文 件 起 草 单 位：辽 宁 省 交 通 运 输 事 务 服 务 中 心、辽 宁 丰 赢 建 设 工 程 有 限 公 司、辽 宁 省 交 通 运 输 事业 发 展 中 心、辽 宁 大 通 公 路 工 程 有 限 公 司、大 连 港 口 工 程 有 限 公 司。本 文 件 主 要 起 草 人：张 新 财、孙 雨、张 佳 运、童 来 元、夏 婷 婷、高 晓 昱、刘 洋、张 凤 武、王 文 渊、彭 云、贾 永 新、段 瑞 峰、张 建、潘 浩、刘 赫、张 景 怡、刘 戈、魏 巍、王 旭 东、温 佳 宇、郝 丕 琳、庞 海 峰、许 涛、张 铭、赵 天 野、姚 刚 元、曲 直、刘 军、王 天 舟、马 健、谷 云 龙、李 杰本 文 件 发 布 实 施 后，任 何 单 位 或 个 人 如 有 问 题 和 意 见 建 议，均 可 以 通 过 来 电 或 来 函 等 方 式 进 行 反 馈，我 们 将 及 时 答 复 并 认 真 处 理，根 据 实 际 情 况 依 法 进 行 评 估 及 复 审。归 口 管 理 部 门 通 讯 地 址：沈 阳 市 和 平 区 十 三 纬 路 1 9 号，联 系 电 话：0 2 4-2 3 8 6 7 9 6 0。起 草 单 位 通 讯 地 址：沈 阳 市 和 平 区 十 三 纬 路 1 8 甲 2 号，联 系 电 话：0 2 4-8 1 6 7 0 3 5 8。D B 2 1/T 3 9 4 7 2 0 2 41普 通 公 路 装 配 式 混 凝 土 桥 梁 下 部 工 程 施 工 技 术 规 范1 范 围1.1 本 文 件 规 定 了 普 通 公 路 装 配 式 混 凝 土 下 部 工 程 施 工 的 规 范 性 引 用 文 件、术 语、符 号、基 本 规 定、材 料、预 制、装 配、安 全 环 保 及 质 量 验 收 等。1.2 本 文 件 适 用 于 普 通 公 路 装 配 式 混 凝 土 桥 梁 下 部 工 程 的 预 制、装 配 和 验 收。1.3 普 通 公 路 装 配 式 混 凝 土 下 部 工 程 的 预 制、装 配 和 验 收 除 应 按 本 文 件 执 行 外，尚 应 符 合 国 家 和 行 业现 行 有 关 标 准 的 规 定。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B 1 7 5 通 用 硅 酸 盐 水 泥G B/T 1 4 9 9.2 钢 筋 混 凝 土 用 钢 第 2 部 分：热 轧 带 肋 钢 筋G B/T 6 0 6 7 起 重 机 械 安 全 规 程G B/T 8 0 7 7 混 凝 土 外 加 剂 匀 质 性 试 验 方 法G B 1 2 5 2 3 建 筑 施 工 场 界 环 境 噪 声 排 放 标 准G B/T 1 4 3 7 0 预 应 力 筋 用 锚 具、夹 具 和 连 接 器G B/T 1 7 6 7 1 水 泥 胶 砂 强 度 检 验 方 法(I S O 法)G B/T 2 5 8 2 3 单 丝 涂 覆 环 氧 涂 层 预 应 力 钢 绞 线G B 5 0 0 1 0 混 凝 土 结 构 设 计 规 范G B/T 5 0 0 8 0 普 通 混 凝 土 拌 合 物 性 能 试 验 方 法 标 准D B 2 1/T 3 9 4 7 2 0 2 42G B/T 5 0 0 8 2 普 通 混 凝 土 长 期 性 能 和 耐 久 性 试 验 方 法 标 准G B/T 5 0 1 0 7 混 凝 土 强 度 检 验 评 定 标 准G B/T 5 0 4 4 8 水 泥 基 灌 浆 材 料 应 用 技 术 规 范G B/T 5 0 4 7 6 混 凝 土 结 构 耐 久 性 设 计 标 准C J J 2 城 市 桥 梁 工 程 施 工 与 质 量 验 收 规 范J G/T 2 2 5 预 应 力 混 凝 土 用 金 属 波 纹 管J G/T 3 9 8 钢 筋 连 接 用 灌 浆 套 筒J G/T 4 0 8 钢 筋 连 接 用 套 筒 灌 浆 料J G J 1 8 钢 筋 焊 接 及 验 收 规 程J G J 3 3 建 筑 机 械 使 用 安 全 技 术 规 程J G J 4 6 施 工 现 场 临 时 用 电 安 全 技 术 规 范J G J 6 3 混 凝 土 用 水 标 准J G J 1 0 7 钢 筋 机 械 连 接 技 术 规 程J G J 3 5 5 钢 筋 套 筒 灌 浆 连 接 应 用 技 术 规 程J T G/T 3 6 5 0 公 路 桥 涵 施 工 技 术 规 范J T G/T 3 3 6 5-0 5 公 路 装 配 式 混 凝 土 桥 梁 设 计 规 范J T G E 4 2 公 路 工 程 集 料 试 验 规 程J T G F 8 0 公 路 工 程 质 量 检 验 评 定 标 准J T J/T 3 8 5 高 性 能 混 凝 土 评 价 标 准T/C E C S 1 0 0 9 8 钢 筋 锚 固 用 灌 浆 波 纹 钢 管3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。D B 2 1/T 3 9 4 7 2 0 2 433.1装 配 式 混 凝 土 桥 梁 p r e c a s t c o n c r e t e b r i d g e由 预 制 混 凝 土 构 件 通 过 可 靠 的 方 式 连 接 组 合 成 整 体 的 混 凝 土 桥 梁。3.2灌 浆 套 筒 连 接 g r o u t e d s l e e v e c o u p l e r c o n n e c t i o n在 金 属 套 筒 中 插 入 单 根 带 肋 钢 筋 并 注 入 灌 浆 料，通 过 灌 浆 料 固 结 形 成 整 体 并 实 现 传 力 的 钢 筋 对 接 连接。3.3全 灌 浆 套 筒 w o l e g r o u t s l e e v e两 端 均 采 用 灌 浆 套 筒 连 接 的 灌 浆 套 筒。3.4半 灌 浆 套 筒 s e m i-g r o u t i n g s l e e v e一 端 采 用 灌 浆 套 筒 连 接，另 一 端 采 用 机 械 连 接 方 式 连 接 钢 筋 的 灌 浆 套 筒。3.5灌 浆 料 拌 合 物 g r o u t i n g m a t e r i a l m i x t u r e灌 浆 料 按 规 定 比 例 加 水 搅 拌 后，具 有 早 强、高 强、硬 化 后 微 膨 胀 及 规 定 流 动 性 等 性 能 的 浆 体。3.6灌 浆 金 属 波 纹 管 连 接 g r o u t e d d u c t c o n n e c t i o n通 过 高 强 水 泥 灌 浆 料 填 充 在 钢 筋 与 金 属 波 纹 管 间 隙，硬 化 后 形 成 对 钢 筋 的 锚 固 构 造。3.7高 强 水 泥 灌 浆 料 h i g h-s t r e n g t h g r o u t i n g m a t e r i a l以 高 强 度 材 料 为 骨 料，水 泥 为 结 合 剂，辅 以 外 加 剂 配 制 而 成 的 材 料，具 有 高 强 度、高 流 态、微 膨 胀D B 2 1/T 3 9 4 7 2 0 2 44和 防 离 析 等 性 能。3.8砂 浆 垫 层 b e d d i n g m o r t a r填 充 在 不 同 类 型 构 件 拼 接 缝 之 间 的 高 强 砂 浆 过 渡 层。3.9调 节 垫 块 a d j u s t m e n t c u s h i o n b l o c k用 于 调 节 构 件 标 高、水 平 度、垂 直 度 以 及 控 制 砂 浆 垫 层 的 厚 度，设 置 在 不 同 类 型 构 件 拼 接 面 之 间 的垫 块。3.1 0钢 筋 锥 套 锁 紧 接 头 r e i n f o r c i n g s t e e l t a p e r s l e e v e l o c k i n g j o i n t由 两 个 锥 套、一 副 锁 片、一 个 保 持 架 组 成，将 待 连 接 钢 筋 插 入 锁 片 两 端、对 中 顶 紧 保 持 架；将 锥 套套 入 锁 片 的 两 端，用 专 用 工 具 将 两 锥 套 沿 其 轴 向（内 夹）压 紧 靠 拢，从 而 利 用 锥 角 自 锁 作 用 将 锁 片 向 内紧 紧 夹 住 钢 筋，实 现 连 接 钢 筋 的 连 接 方 法。3.1 1灌 浆 波 纹 钢 管 连 接 r e b a r s p l i c i n g b y g r o u t e d c o r r u g a t e d s t e e l p i p e混 凝 土 预 制 构 件 预 埋 受 力 钢 筋 插 入 另 一 构 件 的 预 埋 波 纹 钢 管 内 并 压 注 水 泥 基 灌 浆 料 的 钢 筋 连 接 方式4 符 号下 列 符 号 适 用 于 本 文 件。DS-纵 向 钢 筋 直 径D-钢 筋 公 称 直 径L-接 头 长 度5 基 本 规 定D B 2 1/T 3 9 4 7 2 0 2 455.1 装 配 式 混 凝 土 桥 梁 下 部 工 程 各 部 构 件 宜 统 筹 生 产 运 输、安 装 施 工，实 现 全 过 程 协 同。5.2 墩 柱、盖 梁、承 台 和 桩 基 等 预 制 构 件 应 在 预 制 构 件 厂 生 产。5.3 所 有 原 材 料 应 按 本 文 件 具 体 规 定 和 相 关 规 范 进 行 检 测。5.4 装 配 式 混 凝 土 桥 梁 下 部 工 程 施 工 涉 及 新 技 术、新 工 艺、新 材 料 和 新 设 备 的 各 类 人 员 应 经 过 专 门 培训 合 格 后 方 可 上 岗。5.5 墩 柱、盖 梁、承 台 和 桩 基 等 部 分 构 件 采 用 现 浇 时，应 按 相 应 国 家 和 行 业 有 关 标 准 执 行。5.6 装 配 式 混 凝 土 桥 梁 下 部 工 程 各 构 件 应 符 合 现 行 规 范 G B 5 0 0 1 0 混 凝 土 结 构 设 计 规 范、G B/T 5 0 4 7 6 混 凝 土 结 构 耐 久 性 设 计 标 准、G B/T 5 0 0 8 2 普 通 混 凝 土 长 期 性 能 和 耐 久 性 试 验 方 法 标 准 的 相 关 规定。6 材 料6.1 一 般 规 定6.1.1 装 配 式 混 凝 土 承 台、桥 墩、盖 梁 预 制 和 装 配 中 使 用 的 原 材 料、半 成 品 或 成 品 的 质 量 标 准，均 应符 合 现 行 国 家 和 行 业 标 准 的 规 定。6.1.2 原 材 料、半 成 品 或 成 品 的 验 收 应 符 合 现 行 国 家 和 行 业 标 准 的 规 定。6.2 混 凝 土6.2.1 装 配 式 混 凝 土 桥 梁 下 部 工 程 中 的 预 制 构 件 采 用 的 混 凝 土 强 度 等 级 不 应 低 于 C 4 0，采 用 离 心 工 艺制 备 的 桩 基 或 桥 墩 混 凝 土 强 度 等 级 不 应 低 于 C 7 0，湿 接 缝 混 凝 土 翘 度 等 级 不 应 低 于 预 制 构 件 混 凝 土 强 度等 级。混 凝 土 用 集 料 尚 应 符 合 J T G E 4 2 公 路 工 程 集 料 试 验 规 程 的 规 定。6.2.2 高 性 能 混 凝 土 的 原 材 料 性 能 指 标 除 应 符 合 本 文 件 附 录 A 的 规 定 外，还 应 符 合 J T J/T 3 8 5 高 性能 混 凝 土 评 价 标 准 的 规 定。6.3 钢 筋6.3.1 钢 筋 应 采 用 H R B 4 0 0 级 及 以 上 的 热 轧 带 肋 钢 筋，并 符 合 G B/T 1 4 9 9.2 钢 筋 混 凝 土 用 钢 第 2 部 分：热 轧 带 肋 钢 筋 的 规 定。6.3.2 钢 筋 应 具 有 出 厂 质 量 证 明 书 和 试 验 报 告 单，应 分 批 抽 取 试 样 进 行 力 学 性 能 检 验，检 验 合 格 后 方可 使 用。6.4 灌 浆 料6.4.1 灌 浆 料 宜 选 用 高 强 水 泥 灌 浆 料，并 与 灌 浆 套 筒、波 纹 钢 管 或 灌 浆 金 属 波 纹 管、金 属 钢 管 匹 配 使用，水 泥 灌 浆 料 的 技 术 性 能 应 符 合 表 1 的 规 定。表 1 灌 浆 料 的 技 术 性 能检测项目 性能指标流动度（m m）初始 3 0 0D B 2 1/T 3 9 4 7 2 0 2 46表 1 灌 浆 料 的 技 术 性 能（续）检测项目 性能指标流动度（m m）3 0 m i n 2 6 0抗压强度（M P a）1 d 3 53 d 6 02 8 d 1 0 0竖向膨胀率（）3 h 0.0 22 4 h 与3 h 差值 0.0 2 0.5 0氯离子含量（）0.0 3泌水率（）0注：表中技术指标试验方法应符合J G/T 4 0 8 钢筋连接用套筒灌浆料的规定。6.4.2 灌 浆 设 备 应 采 用 大 功 率 高 转 速 的 搅 拌 机，转 速 应 不 小 于 1 0 0 0 r/m i n，搅 拌 桶 容 量 宜 不 大 于 5 0 L，一 次 拌 浆 盘 宜 不 大 于 3 0 L，且 应 能 满 足 浆 料 在 规 定 时 间 内 充 分 搅 拌 均 匀。灌 浆 料 应 在 生 产 保 质 期 内 使 用，进 场 检 验 超 过 3 个 月 应 重 新 检 验，合 格 后 方 可 使 用。开 封 包 装 后 的 灌 浆 料 应 立 即 使 用，如 有 剩 余 应 作 废弃 处 理。6.4.3 灌 浆 料 应 采 用 防 潮 袋(筒)包 装，且 不 应 小 于 标 志 质 量 的 9 9%，包 装 袋(筒)上 应 标 明 产 品 名称、净 重 量、使 用 说 明、生 产 厂 家、生 产 批 号、生 产 日 期、保 质 期 等 内 容。灌 浆 料 在 运 输 和 贮 存 时 不 应受 潮 或 混 入 杂 物，贮 存 于 通 风、干 燥、阴 凉 处，运 输 过 程 中 宜 避 免 阳 光 长 时 间 照 射。6.4.4 灌 浆 料 性 能 及 试 验 方 法 尚 应 符 合 J G/T 4 0 8 钢 筋 连 接 用 套 筒 灌 浆 料 的 规 定。6.5 座 浆 料6.5.1 座 浆 料 的 技 术 性 能 应 符 合 表 2 的 规 定。表 2 座 浆 料 的 技 术 性 能检测项目 性能指标最大骨料粒径（m m）4.7 5截锥流动度（m m）初始值 2 9 03 0 m i n 2 6 0竖向膨胀率（）3 h 0.1 3.5 2 4 h 与 3 h 的膨胀值之差 0.0 2 0.5 0 抗压强度（M P a）1 d 2 03 d 4 02 8 d 6 0氯离子含量（）0.1泌水率（）0注：表中技术指标试验方法应符合 G B/T 5 0 4 4 8 水泥基灌浆材料应用技术规范的规定。6.5.2 座 浆 料 其 他 性 能 指 标 应 满 足 G B/T 5 0 4 4 8 水 泥 基 灌 浆 材 料 应 用 技 术 规 范 中 I I I 类 水 泥 基 灌 浆材 料 的 规 定。D B 2 1/T 3 9 4 7 2 0 2 476.6 砂 浆6.6.1 不 同 类 型 构 件 拼 接 缝 间 的 砂 浆 垫 层，应 采 用 高 强 砂 浆。2 8 天 抗 压 强 度 应 高 出 被 连 接 构 件 强 度 较高 者 一 个 等 级（5 M P a）且 不 小 于 6 0 M P a，2 8 天 竖 向 膨 胀 率 应 控 制 在 0.0 2%0.1 0%。6.6.2 砂 浆 宜 选 用 质 地 坚 硬、级 配 良 好 的 中 砂，细 度 模 数 应 不 小 于 2.6，含 泥 量 应 不 大 于 1%，且 不 应存 在 泥 块。6.6.3 砂 浆 垫 层 初 凝 时 间 宜 大 于 2 h。6.7 灌 浆 套 筒6.7.1 灌 浆 套 筒 采 用 铸 造 工 艺 制 造 时 宜 选 用 高 强 球 墨 铸 铁，采 用 机 械 加 工 工 艺 制 造 时 宜 选 用 优 质 碳 素结 构 钢、低 合 金 高 强 度 结 构 钢 和 合 金 结 构 钢。6.7.2 灌 浆 套 筒 长 度 应 根 据 试 验 确 定，且 套 筒 灌 浆 连 接 钢 筋 在 灌 浆 套 筒 中 的 灌 浆 锚 固 长 度 不 宜 小 于 8倍 钢 筋 直 径，灌 浆 套 筒 中 间 轴 向 定 位 点 两 侧 应 预 留 钢 筋 安 装 调 整 长 度，预 制 端 不 应 小 于 1 0 m m，装 配 端不 应 小 于 2 0 m m；灌 浆 套 筒 内 腔 最 小 内 径 与 被 连 接 钢 筋 公 称 直 径 差 不 应 小 于 1 0 m m；灌 浆 套 筒 内、外 表 面及 端 面 不 应 有 影 响 接 头 性 能 的 缺 陷。6.7.3 灌 浆 套 筒 的 尺 寸 偏 差 应 符 合 表 3 的 规 定。表 3 灌 浆 套 筒 的 尺 寸 偏 差项 目灌浆套筒尺寸偏差铸造套筒 机械加工套筒钢筋直径(m m)1 2 2 0 2 2 3 2 3 6 4 0 1 2 2 0 2 2 3 2 3 6 4 0内、外径允许偏差(m m)0.8 1.0 1.5 0.5 0.6 0.8壁厚允许偏差(m m)0.8 1.0 1.2 0.5 0.6 0.8长度允许偏差(m m)2.0 1.06.7.4 灌 浆 套 筒 应 与 经 型 式 检 验 确 认 的 灌 浆 料 匹 配 使 用 组 成 接 头，其 钢 筋 灌 浆 接 头 的 强 度 和 变 形 性 能应 符 合 J G J 3 5 5 钢 筋 套 筒 灌 浆 连 接 应 用 技 术 规 程 的 规 定。6.7.5 灌 浆 套 筒 与 灌 浆 料 组 合 体 系 性 能 应 经 过 有 资 质 检 测 单 位 试 验 检 测，同 一 批 号、同 一 类 型、同 一规 格 的 灌 浆 套 筒，不 超 过 1 0 0 0 个 为 一 批，每 批 随 机 抽 取 1 0 个 灌 浆 套 筒，以 对 灌 浆 质 量 进 行 验 证 性 试 验，并 出 具 相 应 形 式 试 验 的 合 格 报 告，在 灌 浆 施 工 单 位 与 工 艺 检 验 施 工 单 位 不 同 的 情 况 下，应 重 新 进 行 工 艺检 验。6.7.6 灌 浆 套 筒 表 面 应 刻 印 持 久 清 晰 的 标 识，采 用 纸 箱 或 木 箱 等 可 靠 包 装。包 装 物 表 面 应 标 明 产 品 名称、型 号、数 量、制 造 日 期、生 产 批 号 和 厂 家 名 称 等 信 息。包 装 内 应 附 有 产 品 合 格 证 及 产 品 质 量 说 明 书。6.7.7 灌 浆 套 筒 及 附 属 配 件 在 贮 存 和 运 输 过 程 中，应 有 防 止 雨 淋、锈 蚀、沾 污 和 损 伤 等 防 护 措 施，并按 规 格 型 号 分 别 码 放。6.7.8 灌 浆 套 筒 应 符 合 J G/T 3 9 8 钢 筋 连 接 用 灌 浆 套 筒 的 规 定。6.8 金 属 波 纹 管 及 波 纹 钢 管6.8.1 金 属 波 纹 管 宜 选 用 镀 锌 圆 形 不 锈 钢 波 纹 管，制 作 金 属 波 纹 管 的 钢 带 应 为 软 钢 带。D B 2 1/T 3 9 4 7 2 0 2 486.8.2 金 属 波 纹 管 全 长 不 应 小 于 2 4 D S(D S 为 被 连 接 纵 向 钢 筋 直 径)，且 不 得 拼 接；内 径 不 宜 小 于D S+4 0 m m，内 径 尺 寸 允 许 偏 差 为 0.5 0 m m；对 于 内 径 不 大 于 1 0 0 m m 的 波 纹 管，其 钢 带 厚 度(壁 厚)不 应 小于 0.4 5 m m，波 纹 管 肋 高 不 应 小 于 3.0 0 m m。6.8.3 金 属 波 纹 管 折 叠 咬 口 的 重 叠 部 分 宽 度 不 应 小 于 钢 带 厚 度 的 8 倍，且 不 应 小 于 2.5 m m；折 叠 咬 口部 分 之 间 的 凸 起 波 纹 顶 部 和 根 部 均 应 为 圆 弧 过 度，不 应 有 折 角。6.8.4 金 属 波 纹 管 下 端 应 设 置 压 浆 口 连 接 压 浆 管，上 端 应 设 置 出 浆 口 连 接 出 浆 管 或 直 接 由 端 部 出 浆；压 浆 口 下 缘 与 端 部 净 距 应 大 于 2 0 m m。6.8.5 金 属 波 纹 管 包 装 内 应 附 有 产 品 质 量 说 明 书 及 产 品 检 验 报 告。6.8.6 金 属 波 纹 管 搬 运 时 应 轻 拿 轻 放，吊 装 工 艺 应 确 保 金 属 波 纹 管 不 受 损 伤，贮 存 时 应 采 取 防 潮 和 通风 等 措 施，堆 放 高 度 不 宜 超 过 3.0 m。6.8.7 金 属 波 纹 管 进 场 检 验，应 符 合 J G/T 2 2 5 预 应 力 混 凝 土 用 金 属 波 纹 管 的 规 定。6.8.8 用 于 灌 浆 波 纹 钢 管 连 接 的 波 纹 钢 管 宜 采 用 直 缝 电 焊 钢 管 或 无 缝 钢 管 制 作，钢 管 应 采 用 Q 2 3 5 刚 或以 上 牌 号 的 钢 材，技 术 指 标 应 符 合 T/C E C S 1 0 0 9 8 钢 筋 锚 固 用 灌 浆 波 纹 钢 管 的 有 关 规 定，波 纹 钢 管不 得 拼 接。6.8.9 波 纹 钢 管 的 直 径 规 格 应 与 钢 筋 直 径 规 格 相 配 套，波 纹 钢 管 的 内 径 不 宜 小 于 d+4 0 m m(d 为 被 锚 固 钢筋 的 直 径）。6.8.1 0 波 纹 钢 管 的 净 距 不 宜 小 于 骨 料 最 大 粒 径 的 1.3 倍，且 不 宜 小 于 5 0 m m。6.8.1 1 波 纹 钢 管 侧 面 的 混 凝 土 净 厚 度 不 宜 小 于 1 5 0 m m。6.8.1 2 波 纹 钢 管 压 浆 口 靠 近 管 口 侧 应 设 置 一 道 箍 筋。6.9 环 氧 树 脂 胶6.9.1 当 预 制 节 段 接 缝 采 用 环 氧 树 脂 胶 时，其 胶 体 的 主 要 性 能 应 符 合 表 4 的 规 定。表 4 环 氧 树 脂 胶 的 主 要 技 术 性 能 要 求项 目 性能指标物理性能可施胶时间（m i n）2 0可粘结时间（m i n）6 0，2 4 0在结构立面上无流挂现象的最大涂胶厚度（m m）3压缩弹性模量（M P a）瞬时 8 0 0 01 h 6 0 0 0剪切弹性模量（M P a）瞬时 1 5 0 01 h 1 2 0 0力学性能抗压强度（低限温度条件固化速度）1 2 h(M P a)4 01 d(M P a)6 07 d(M P a)8 07 d 抗剪强度（低限温度条件）(M P a)1 2钢-钢拉伸抗剪强度标准值(M P a)1 5混凝土与混凝土的拉弯粘结强度 断裂破坏发生在混凝土内部D B 2 1/T 3 9 4 7 2 0 2 49表 4 环 氧 树 脂 胶 的 主 要 技 术 性 能 要 求（续）项目 性能指标化学性能 耐湿热老化性5 0 温度、9 5%相对湿度的环境条件下老化9 0 d 后，常温条件下钢-钢拉伸抗剪强度降低率1 0%6.9.2 环 氧 树 脂 胶 应 有 抗 老 化、抗 碳 化、抗 强 腐 蚀 的 功 能。产 品 包 装 应 用 容 器 密 封 包 装，包 装 容 器 应清 洁、干 燥，不 影 响 产 品 质 量 和 安 全。同 类 构 件 之 间 环 氧 树 脂 胶 初 步 固 化 时 间 不 应 小 于 1 h，粘 结 时 应在 规 定 的 两 面 涂 抹 厚 度 条 件 下，发 生 均 匀 的 挤 出 量，并 仅 有 滴 挂 而 无 流 淌 现 象。6.1 0 预 应 力 筋-锚 具 组 装 件6.1 0.1 装 配 式 混 凝 土 桥 墩 中 用 到 的 预 应 力 材 料 宜 采 用 预 应 力 钢 绞 线，也 可 采 用 热 轧、轧 后 余 热 处 理 或热 处 理 的 精 轧 螺 纹 钢。预 应 力 材 料 应 符 合 G B/T 2 5 8 2 3 单 丝 涂 覆 环 氧 涂 层 预 应 力 钢 绞 线、C J J 2 城市 桥 梁 工 程 施 工 与 质 量 验 收 规 范 和 J T G/T 3 3 6 5-0 5 公 路 装 配 式 混 凝 土 桥 梁 设 计 规 范 的 规 定。6.1 0.2 装 配 式 混 凝 土 桥 墩 中 的 无 粘 结 或 有 粘 结 预 应 力 筋-锚 具 组 装 件 的 锚 固 性 能，应 符 合 G B/T 1 4 3 7 0 预 应 力 筋 用 锚 具、夹 具 和 连 接 器 的 规 定。6.1 0.3 新 型 预 应 力 筋-锚 具 组 装 件 应 经 过 有 资 质 检 测 单 位 试 验 检 测，并 出 具 相 应 的 合 格 报 告。6.1 1 模 具6.1 1.1 底 模 宜 采 用 钢 模 台，侧 模 宜 采 用 钢 材 或 铝 合 金 等 材 料 制 作。6.1 1.2 预 制 混 凝 土 桥 墩 表 面 有 纹 理 装 饰 要 求 时，可 使 用 装 饰 造 型 衬 模 铺 贴。装 饰 造 型 衬 模 材 料 应 满 足无 收 缩、无 变 形、易 脱 模、抗 撕 裂 以 及 耐 压、耐 温 等 要 求。6.1 2 锥 套 锁6.1 2.1 锥 套 锁 紧 接 头 应 有 有 效 的 国 内 产 品 认 证。6.1 2.2 锥 套 锁 紧 接 头 连 接 件 应 按 每 种 形 式、规 格 在 工 程 结 构 中 随 机 截 取 不 少 于 3 根 试 件，做 极 限 抗 拉强 度 试 验。6.1 2.3 钢 筋 锥 套 锁 紧 接 头 连 接 件 的 抗 拉 极 限 强 度 不 应 小 于 3 3 5 M P a、4 0 0 M P a 及 5 0 0 M P a 级 钢 筋 极 限 抗 拉强 度 的 1.2 倍。6.1 2.4 连 接 件 的 混 凝 土 保 护 层 厚 度 宜 符 合 J T G/T 3 3 6 5-0 5 公 路 装 配 式 混 凝 土 桥 梁 设 计 规 范 中 的 规定，必 要 时 可 对 连 接 件 采 取 防 锈 措 施。6.1 2.5 在 桥 梁 桩 基 础 钢 筋 笼、桩 身、墩 身、承 台 及 盖 梁 等 混 凝 土 结 构 中，在 不 影 响 混 凝 土 质 量 的 情 况下，同 一 连 接 区 段 内 锥 套 锁 紧 接 头 面 积 百 分 率 可 1 0 0%。6.1 2.6 锥 套 锁 钢 筋 接 头 连 接 件 进 场 的 外 观 和 尺 寸 检 验 符 合 表 5 的 规 定。D B 2 1/T 3 9 4 7 2 0 2 41 0表 5 锥 套 锁 紧 钢 筋 接 头 连 接 件 入 场 检 验 要 求检验项目规格1 6 1 8 2 0 2 2 2 5 2 8 3 2 3 6 4 0 5 0尺寸m m长度锥套公差1.04 0 4 4 4 8 5 2 5 6 6 0 6 4 6 8 7 2 8 4锁片公差0.58 5 9 3 1 0 1 1 0 9 1 1 7 1 2 5 1 3 3 1 4 1 1 4 9 1 7 3外径锥套公差0.53 1 3 5 3 8.5 4 3 4 9 5 4.0 6 1.0 6 9 7 6.5 9 6.07 预 制7.1 一 般 规 定7.1.1 预 制 构 件 制 作 前，建 设 单 位 应 组 织 设 计、预 制、施 工 和 监 理 单 位 进 行 技 术 交 底，明 确 各 阶 段 质量 控 制 要 点。7.1.2 预 制 单 位 和 施 工 单 位 应 分 别 制 定 专 项 方 案。专 项 方 案 应 包 括 预 制 工 艺、模 具 制 作、生 产 计 划、技 术 质 量 控 制 措 施、成 品 保 护、堆 放 及 运 输 方 案 等 内 容。7.1.3 预 制 构 件 制 作 前，构 件 制 作 单 位 应 熟 悉 设 计 文 件，掌 握 设 计 意 图，完 成 施 工 图 深 化 设 计 和 模 板设 计。7.1.4 预 制 构 件 的 运 输 及 安 装 设 备 应 满 足 节 段 重 量、运 输 条 件 架 设 安 装 工 艺 等 要 求。安 装 设 备、支 撑等 临 时 结 构 的 安 装、调 试、使 用、拆 除 等 应 编 制 专 项 施 工 技 术 方 案，并 应 制 定 相 应 的 安 全 生 产 应 急 预 案。7.1.5 预 制 构 件 在 脱 底 模、移 运、堆 放、吊 装 时，混 凝 土 的 强 度 不 应 低 于 设 计 所 要 求 的 强 度。7.1.6 对 于 孔 道 压 浆 的 预 应 力 混 凝 土 构 件，其 孔 道 灌 浆 的 强 度 不 应 低 于 设 计 要 求。7.1.7 预 制 构 件 的 预 埋 件、吊 点 等 应 在 设 计 图 纸 的 基 础 上 进 行 深 化 设 计。7.1.8 施 工 单 位 应 根 据 构 件 体 积、质 量 选 择 合 理 的 吊 装 设 备 及 运 输 车 辆，运 输 前 应 对 运 输 路 线 实 地 勘察 并 优 选 运 输 路 线，运 输 应 符 合 有 关 规 定。7.1.9 构 件 预 制 用 钢 筋 笼 胎 架、钢 筋 笼 定 位 板、预 制 台 座、模 板、吊 具 等 设 备 应 根 据 具 体 预 制 工 艺 和精 度 要 求 进 行 专 项 设 计，宜 采 用 B I M 设 计。7.1.1 0 构 件 钢 筋 笼 加 工、灌 浆 套 筒、波 纹 钢 管 或 金 属 波 纹 管 安 装 定 位、预 埋 件 埋 设、台 座 标 高 等 应 符合 设 计 文 件 的 要 求，验 收 合 格 后 方 可 使 用。7.1.1 1 构 件 表 面 拼 接 缝 处 在 浇 筑 完 成 后 应 及 时 凿 毛 至 完 全 露 出 新 鲜 密 实 混 凝 土 的 粗 集 料，并 应 用 洁 净水 冲 洗 干 净。7.1.1 2 应 根 据 混 凝 土 性 能 制 定 具 体 养 护 方 案，构 件 预 制 完 成 后 应 及 时 洒 水 养 护，养 护 时 间 应 不 小 于 7天，不 得 采 用 海 水 或 含 有 害 物 质 的 水。对 离 心 工 艺 生 产 的 管 桩 宜 采 用 蒸 汽 养 护 或 其 他 方 式 进 行 养 护。采用 蒸 汽 养 护 应 符 合 下 列 要 求：D B 2 1/T 3 9 4 7 2 0 2 41 17.1.1 3 从 管 桩 混 凝 土 离 心 成 型 完 毕 后 开 始 计 时，静 停 2 至 3 小 时，蒸 汽 养 护 1 2 小 时。7.1.1 4 加 热 均 匀。7.1.1 5 升 温、降 温 速 率 控 制 值 应 符 合 表 6 的 要 求。表 6 升 温、降 温 速 率 控 制 值表面系数（m-1）升温速率（/h）降温速率（/h）6 1 5 1 06 1 0 51）恒 温 阶 段 蒸 汽 养 护 温 度 宜 控 制 在 5 5 至 6 5。2）恒 温 状 态 相 对 湿 度 宜 控 制 在 9 0%至 1 0 0%。3）管 桩 混 凝 土 蒸 汽 养 护 完 毕 后，宜 进 行 水 养 1 5 天。4）混 凝 土 配 合 比 试 验 应 与 蒸 汽 养 护 温 度 控 制 试 验 同 步 进 行。7.1.1 6 室 外 昼 夜 日 平 均 气 温 连 续 5 天 稳 定 低 于 5 时，构 件 预 制 应 采 取 冬 季 施 工 的 措 施，严 寒 期 不 宜进 行 施 工，且 应 符 合 C J J 2 城 市 桥 梁 工 程 施 工 与 质 量 验 收 规 范 的 规 定。7.1.1 7 预
