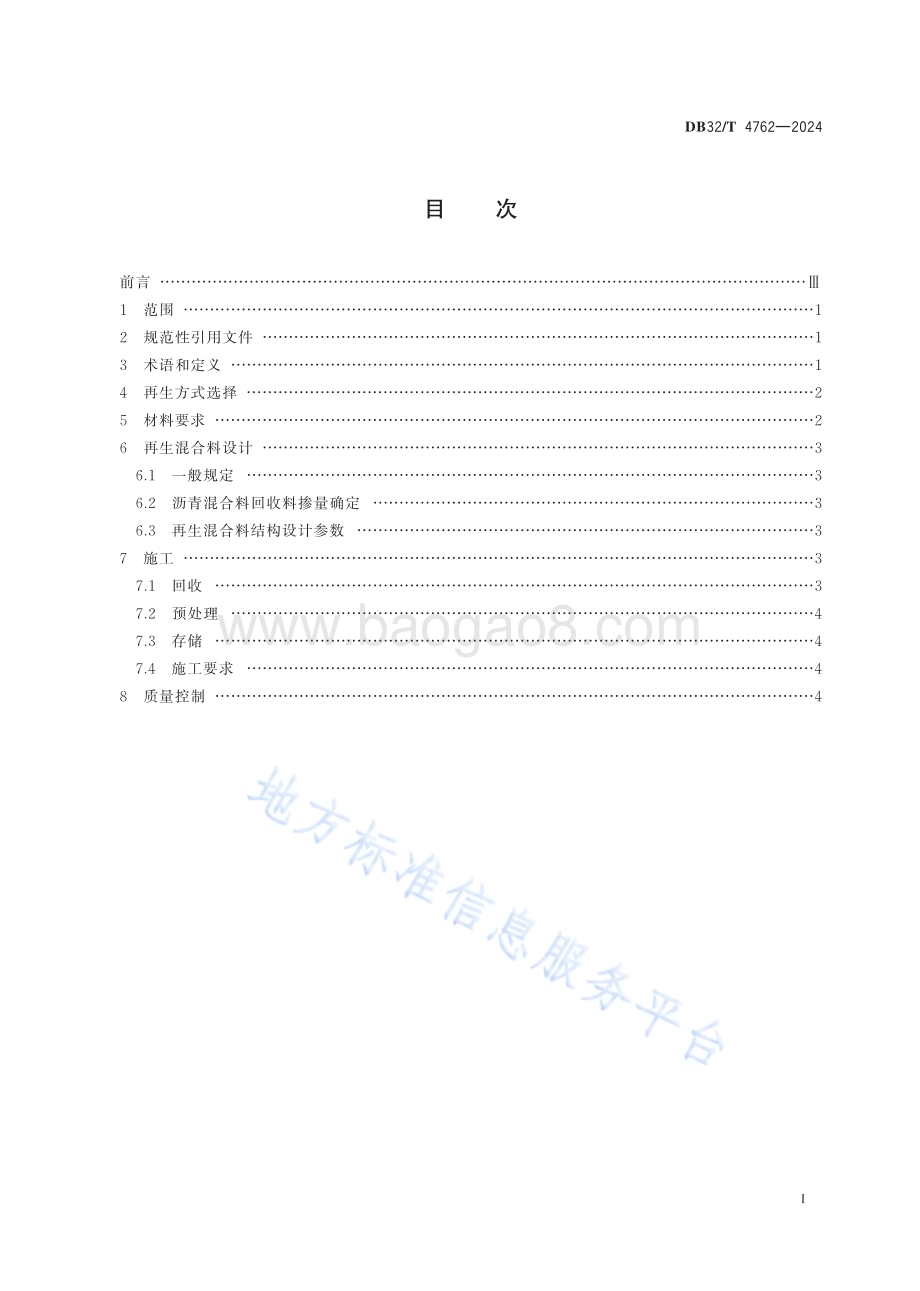

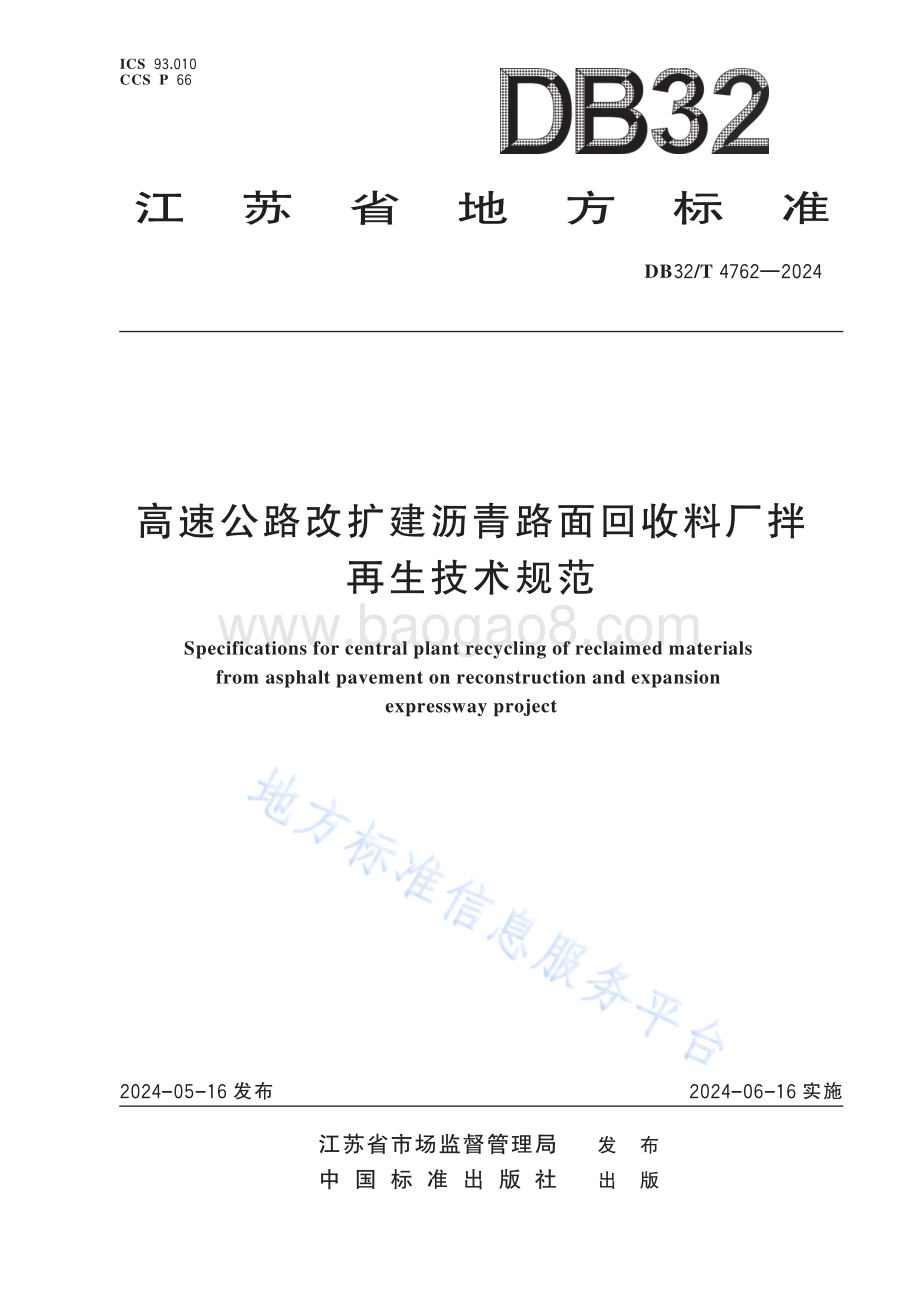

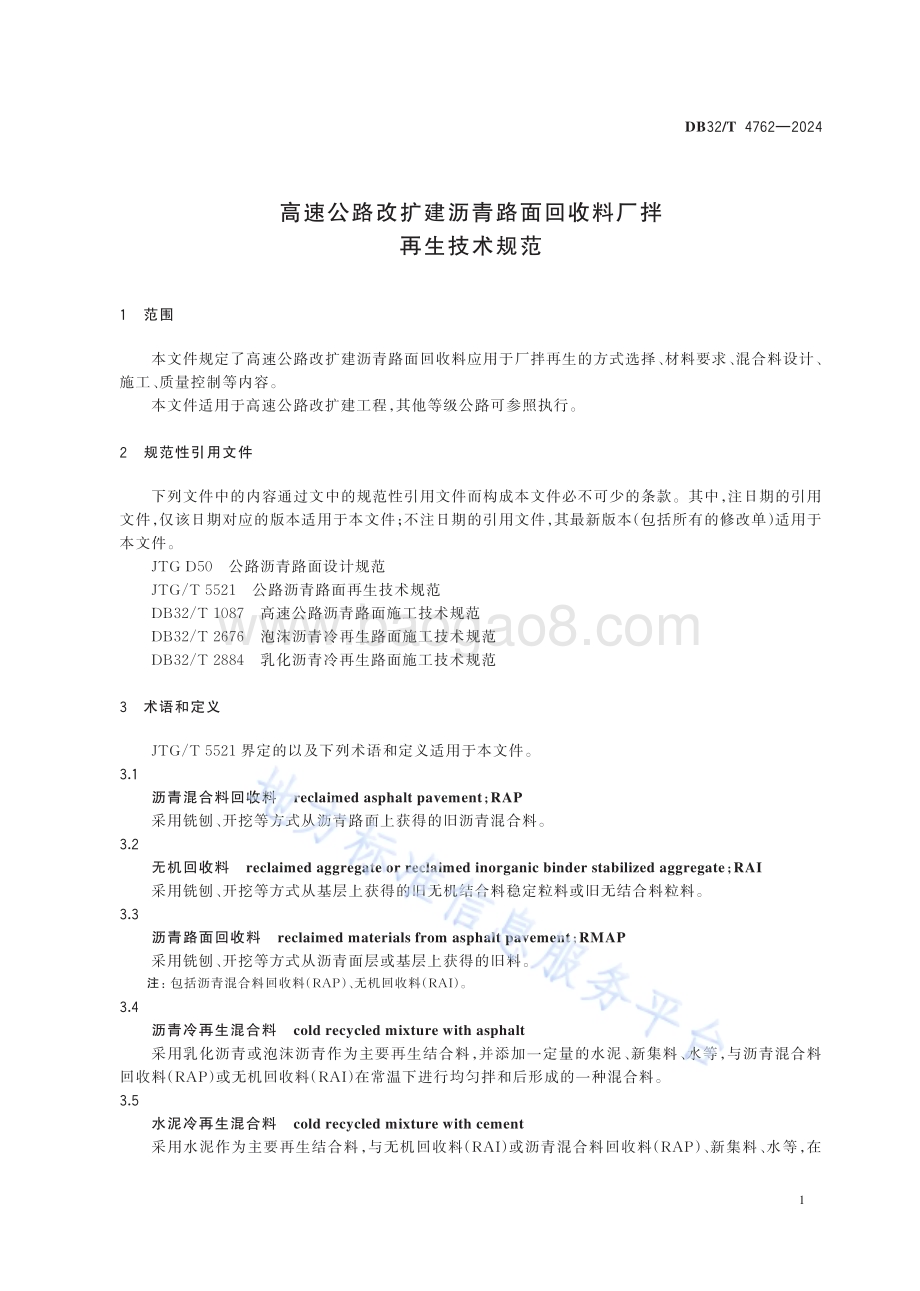

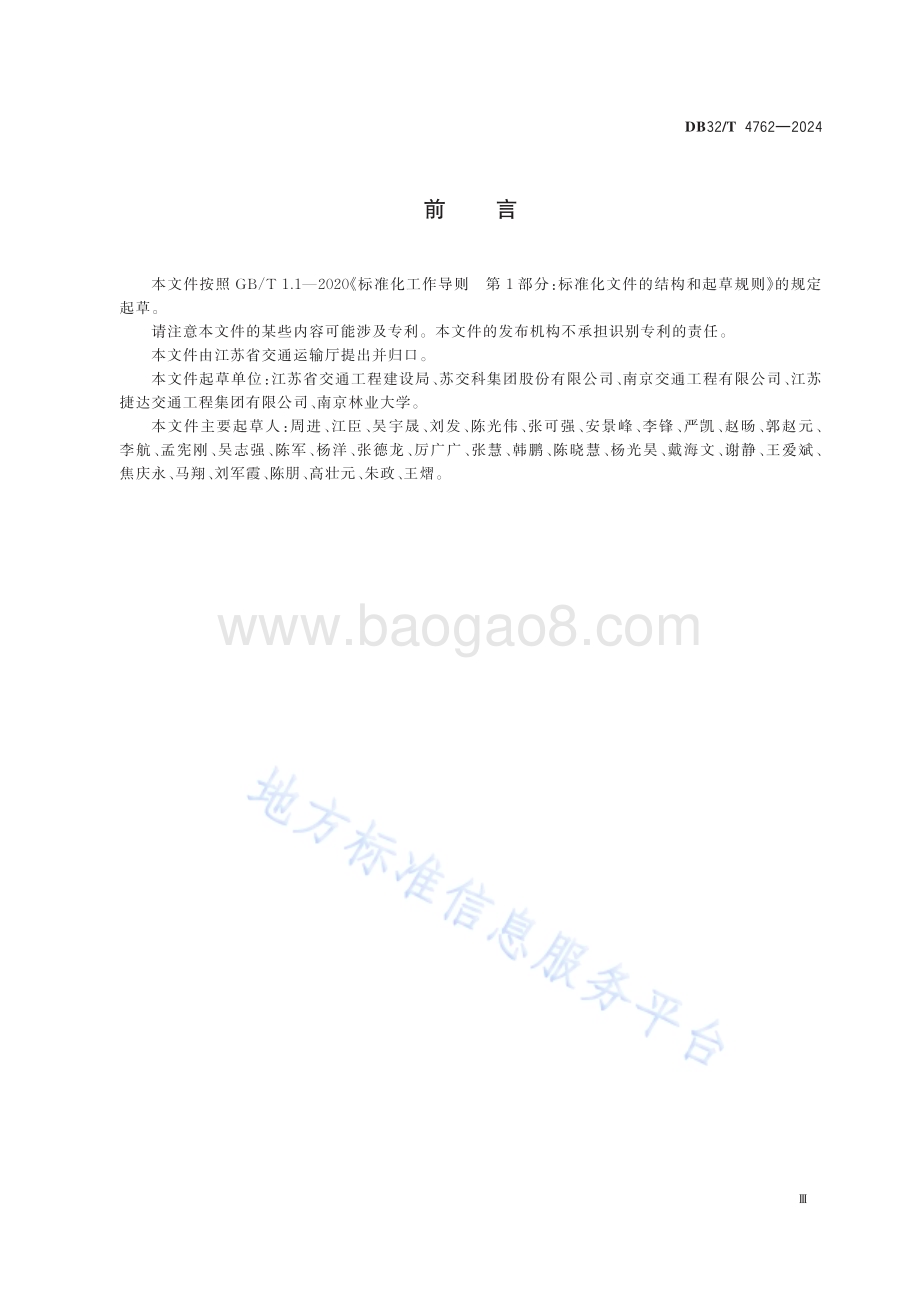

!7,江苏省市场监督管理局 发布中 国 标 准 出 版 社 出版高速公路改扩建沥青路面回收料厂拌再生技术规范Specifications for central plant recycling of reclaimed materials from asphalt pavement on reconstruction and expansion expressway project2 0 2 4-0 5-1 6 发布 2 0 2 4-0 6-1 6 实施CCS P 6 6DB 3 2/T 4 7 6 2 2 0 2 4ICS 9 3.0 1 0DB 3 2/T 4 7 6 2 2 0 2 4前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 14 再 生 方 式 选 择 25 材 料 要 求 26 再 生 混 合 料 设 计 36.1 一 般 规 定 36.2 沥 青 混 合 料 回 收 料 掺 量 确 定 36.3 再 生 混 合 料 结 构 设 计 参 数 37 施 工 37.1 回 收 37.2 预 处 理 47.3 存 储 47.4 施 工 要 求 48 质 量 控 制 4目次DB 3 2/T 4 7 6 2 2 0 2 4前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 交 通 运 输 厅 提 出 并 归 口。本 文 件 起 草 单 位：江 苏 省 交 通 工 程 建 设 局、苏 交 科 集 团 股 份 有 限 公 司、南 京 交 通 工 程 有 限 公 司、江 苏捷 达 交 通 工 程 集 团 有 限 公 司、南 京 林 业 大 学。本 文 件 主 要 起 草 人：周 进、江 臣、吴 宇 晟、刘 发、陈 光 伟、张 可 强、安 景 峰、李 锋、严 凯、赵 旸、郭 赵 元、李 航、孟 宪 刚、吴 志 强、陈 军、杨 洋、张 德 龙、厉 广 广、张 慧、韩 鹏、陈 晓 慧、杨 光 昊、戴 海 文、谢 静、王 爱 斌、焦 庆 永、马 翔、刘 军 霞、陈 朋、高 壮 元、朱 政、王 熠。DB 3 2/T 4 7 6 2 2 0 2 4高速公路改扩建沥青路面回收料厂拌再生技术规范1 范围本 文 件 规 定 了 高 速 公 路 改 扩 建 沥 青 路 面 回 收 料 应 用 于 厂 拌 再 生 的 方 式 选 择、材 料 要 求、混 合 料 设 计、施 工、质 量 控 制 等 内 容。本 文 件 适 用 于 高 速 公 路 改 扩 建 工 程，其 他 等 级 公 路 可 参 照 执 行。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 文 件 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于本 文 件。JTG D50 公 路 沥 青 路 面 设 计 规 范JTG/T 5521 公 路 沥 青 路 面 再 生 技 术 规 范DB32/T 1087 高 速 公 路 沥 青 路 面 施 工 技 术 规 范DB32/T 2676 泡 沫 沥 青 冷 再 生 路 面 施 工 技 术 规 范DB32/T 2884 乳 化 沥 青 冷 再 生 路 面 施 工 技 术 规 范3 术语和定义JTG/T 5521 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 沥青混合料回收料 reclaimed asphalt pavement；RAP采 用 铣 刨、开 挖 等 方 式 从 沥 青 路 面 上 获 得 的 旧 沥 青 混 合 料。3.2 无机回收料 reclaimed aggregate or reclaimed inorganic binder stabilized aggregate；RAI采 用 铣 刨、开 挖 等 方 式 从 基 层 上 获 得 的 旧 无 机 结 合 料 稳 定 粒 料 或 旧 无 结 合 料 粒 料。3.3 沥青路面回收料 reclaimed materials from asphalt pavement；RMAP采 用 铣 刨、开 挖 等 方 式 从 沥 青 面 层 或 基 层 上 获 得 的 旧 料。注：包 括 沥 青 混 合 料 回 收 料（RAP）、无 机 回 收 料（RAI）。3.4 沥青冷再生混合料 cold recycled mixture with asphalt采 用 乳 化 沥 青 或 泡 沫 沥 青 作 为 主 要 再 生 结 合 料，并 添 加 一 定 量 的 水 泥、新 集 料、水 等，与 沥 青 混 合 料回 收 料（RAP）或 无 机 回 收 料（RAI）在 常 温 下 进 行 均 匀 拌 和 后 形 成 的 一 种 混 合 料。3.5 水泥冷再生混合料 cold recycled mixture with cement采 用 水 泥 作 为 主 要 再 生 结 合 料，与 无 机 回 收 料（RAI）或 沥 青 混 合 料 回 收 料（RAP）、新 集 料、水 等，在1DB 3 2/T 4 7 6 2 2 0 2 4常 温 下 进 行 均 匀 拌 和 后 形 成 的 一 种 混 合 料。4 再生方式选择4.1 高 速 公 路 改 扩 建 工 程 不 同 结 构 层 位 的 再 生 方 式 宜 按 表 1 的 规 定 进 行 选 择。表 1不同再生方式的适宜结构层位结 构 层 位拓 宽 车 道非 拓 宽 车 道注：拓 宽 车 道 结 构 层 位、非 拓 宽 车 道 结 构 层 位 指 改 扩 建 后 的 路 面 结 构 层 位。表 面 层中 面 层下 面 层基 层底 基 层表 面 层中 面 层下 面 层基 层底 基 层再 生 方 式厂 拌 热 再 生可 使 用可 使 用宜 使 用宜 使 用可 使 用宜 使 用宜 使 用宜 使 用乳 化 沥 青 及 泡 沫 沥 青 厂 拌 冷 再 生不 应 使 用不 应 使 用可 使 用宜 使 用不 应 使 用可 使 用可 使 用宜 使 用水 泥 厂 拌 再 生可 使 用宜 使 用可 使 用可 使 用4.2 表 面 层 或 中 面 层 应 用 厂 拌 热 再 生 时，应 进 行 充 分 论 证。4.3 沥 青 路 面 回 收 料（RMAP）的 再 生 方 式 宜 按 表 2 的 规 定 进 行 选 择。表 2不同 RMAP 类型的再生方式选择再 生 方 式厂 拌 热 再 生乳 化 沥 青 及 泡 沫 沥 青 厂 拌 冷 再 生水 泥 厂 拌 再 生注：类 RAP 指 旧 沥 青 为 SBS 改 性 沥 青 的 RAP；类 RAP 指 旧 沥 青 为 道 路 石 油 沥 青 的 RAP。RMAP 类 型 类 RAP宜 使 用可 使 用可 使 用 类 RAP宜 使 用宜 使 用可 使 用RAI不 应 使 用可 使 用宜 使 用4.4 SBS 改 性 沥 青 和 道 路 石 油 沥 青 混 合 料 回 收 料（RAP）可 直 接 用 于 厂 拌 热 再 生，使 用 其 他 类 型 改 性 剂的 改 性 沥 青 混 合 料 的 回 收 料，应 经 论 证 后 使 用。5 材料要求5.1 道 路 石 油 沥 青、改 性 沥 青、集 料、矿 粉 等 原 材 料 应 符 合 DB32/T 1087 的 规 定。5.2 沥 青 路 面 回 收 料（RMAP）、再 生 剂 应 符 合 JTG/T 5521 的 规 定。5.3 乳 化 沥 青、水 泥、水 应 符 合 DB32/T 2884 的 规 定。2DB 3 2/T 4 7 6 2 2 0 2 45.4 泡 沫 沥 青 应 符 合 DB32/T 2676 的 规 定。6 再生混合料设计6.1 一般规定再 生 混 合 料 设 计 流 程 应 符 合 JTG/T 5521 的 规 定，再 生 沥 青 和 再 生 混 合 料 的 技 术 要 求 应 满 足DB32/T 1087 的 规 定。6.2 沥青混合料回收料掺量确定厂 拌 热 再 生 沥 青 混 合 料 中 沥 青 混 合 料 回 收 料（RAP）的 掺 配 比 例 应 根 据 工 程 需 要、RAP 特 性 等 因 素，参 照 表 3 进 行 选 择。当 RAP 掺 量 超 过 表 中 规 定 值 时，应 进 行 充 分 论 证。表 3沥青混合料回收料（RAP）推荐掺配比例应 用 层 位中 面 层下 面 层基 层注：P 代 表 回 收 沥 青 25 的 针 入 度（0.1 mm），R 代 表 再 生 混 合 料 中 的 RAP 掺 量。类 RAPP30R30%R30%R30%20 P30R20%R30%R30%10 P20R10%R20%R30%类 RAPP30R30%R30%20 P30R20%R30%10 P20R10%R20%6.3 再生混合料结构设计参数6.3.1 再 生 混 合 料 的 动 态 模 量 参 数 宜 采 用 工 程 实 测 数 据。6.3.2 无 实 测 数 据 时，可 参 照 下 列 规 定 确 定 设 计 参 数：a）厂 拌 热 再 生 混 合 料、沥 青 冷 再 生 混 合 料 可 按 照 表 4 确 定 动 态 模 量 参 数，其 他 参 数 按 照 JTG D50确 定；b）水 泥 冷 再 生 RAI 混 合 料 可 按 JTG D50 中 的 无 机 结 合 料 稳 定 类 材 料 确 定 弹 性 模 量 参 数，其 他 参数 按 照 JTG D50 确 定。表 4动态压缩模量取值范围单 位 为 兆 帕再 生 混 合 料 类 型厂 拌 热 再 生 混 合 料沥 青 冷 再 生 混 合 料 注 1：动 态 压 缩 模 量 试 验 条 件 为 20、10 Hz。注 2：再 生 混 合 料 RAP 掺 量 较 高 时，模 量 可 取 范 围 内 高 限 值，RAP 掺 量 较 低 时，可 取 范 围 内 低 限 值。注 3：沥 青 冷 再 生 混 合 料 中 水 泥 掺 量 较 高 时，可 取 范 围 内 高 限 值，水 泥 掺 量 较 低 时 取 低 限 值。类 RAP9 00015 0003 5005 500 类 RAP7 50012 0003DB 3 2/T 4 7 6 2 2 0 2 47 施工7.1 回收沥 青 路 面 回 收 料（RMAP）回 收，应 采 取 下 列 措 施 控 制 RMAP 变 异 性：a）可 选 用 冷 铣 刨、机 械 开 挖 等 方 式 获 取 RMAP；b）应 事 先 确 定 铣 刨 速 度、深 度 等 铣 刨 参 数，并 在 施 工 过 程 中 保 持 铣 刨 参 数 的 稳 定，铣 刨 速 度 不 应 超过 6 m/min；c）应 在 对 旧 路 面 状 况 充 分 调 查、收 集 旧 路 面 原 始 资 料 以 及 修 补、养 护 记 录 的 基 础 上，按 照 I 类RAP、类 RAP 和 RAI 进 行 分 段、分 层 铣 刨，不 同 材 料 不 得 混 铣，分 段 铣 刨 的 长 度 不 宜 小 于 100 m，有 条 件 时 可 进 一 步 结 合 集 料 岩 性 进 行 分 层、分 类 铣 刨；d）记 录 不 同 RMAP 材 料 的 信 息。7.2 预处理7.2.1 不 同 料 源、品 种、规 格 的 沥 青 路 面 回 收 料（RMAP）应 分 开 进 行 破 碎、筛 分 等 预 处 理。7.2.2 对 于 粒 径 超 过 26.5 mm 的 RAP、结 团 的 RAP、粒 径 超 过 37.5 mm 的 RAI，应 使 用 破 碎 机 进 行破 碎。7.2.3 根 据 再 生 混 合 料 类 型、再 生 混 合 料 的 最 大 公 称 粒 径 合 理 选 择 筛 网 尺 寸，将 破 碎 后 的 沥 青 路 面 回 收料（RMAP）筛 分 成 多 档，宜 按 照 以 下 方 式 进 行 筛 分：a）用 于 厂 拌 热 再 生 的 RAP 宜 筛 分 为 细 粒（05 mm）、中 粒（5 mm10 mm）、粗 粒（10 mm26.5 mm）3 档，也 可 筛 分 成 细 粒（010 mm）、粗 粒（10 mm26.5 mm）2 档；b）用 于 厂 拌 冷 再 生 的 RAP 可 筛 分 为 细 粒（010 mm）、粗 粒（10 mm26.5 mm）2 档，有 条 件 时 也 可筛 分 为 细 粒（05 mm）、中 粒（5 mm10 mm）、粗 粒（10 mm26.5 mm）3 档；c）用 于 厂 拌 冷 再 生 的 RAI 根 据 工 程 实 际 需 要 确 定 分 档 情 况，可 分 筛 为 细 粒（010 mm）、粗 粒（10 mm37.5 mm）2 档，有 条 件 时 也 可 筛 分 为 细 粒（05 mm）、中 粒（5 mm10 mm）、粗 粒（10 mm37.5 mm）3 档。7.3 存储7.3.1 预 处 理 后 的 沥 青 路 面 回 收 料（RMAP）应 分 仓 堆 放。7.3.2 预 处 理 后 的 沥 青 混 合 料 回 收 料（RAP）存 储 应 符 合 下 列 规 定：a）不 同 品 种、规 格 的 RAP 应 分 开 堆 放，并 设 立 清 晰 的 材 料 标 识 牌；b）RAP 应 堆 放 在 预 先 经 过 硬 化 处 理 且 排 水 通 畅 的 封 闭 厂 房 内；c）堆 料 高 度 不 宜 超 过 3 m，并 及 时 使 用，避 免 长 时 间 堆 放，不 应 使 RAP 结 块 成 团；d）取 料 时 应 从 堆 料 的 一 端 开 始，在 整 个 高 度 范 围 内 铲 料。7.3.3 预 处 理 后 的 无 机 回 收 料（RAI）应 按 不 同 规 格 分 开 堆 放，堆 放 场 地 应 满 足 防 潮、排 水、防 雨、防 尘 的要 求。7.4 施工要求再 生 路 面 的 施 工 要 求 应 符 合 JTG/T 5521 和 DB32/T 1087 的 规 定。8 质量控制8.1 厂 拌 冷 再 生 施 工 过 程 中 的 材 料 质 量 控 制 和 检 验 项 目、频 度、质 量 要 求 应 符 合 表 5 的 规 定。4DB 3 2/T 4 7 6 2 2 0 2 48.2 其 余 施 工 质 量 控 制 要 求 应 符 合 JTG/T 5521 和 DB32/T 1087 的 规 定。表 5厂拌冷再生施工过程中预处理后的 RAP 和 RAI 检验频度与质量要求检 验 项 目级 配沥 青 混 合 料 回 收 料（RAP）无 机 回 收 料（RAI）检 验 频 度每 日 一 次每 日 一 次质 量 要 求符 合 设 计 要 求符 合 设 计 要 求检 验 方 法JTG/T 55215
