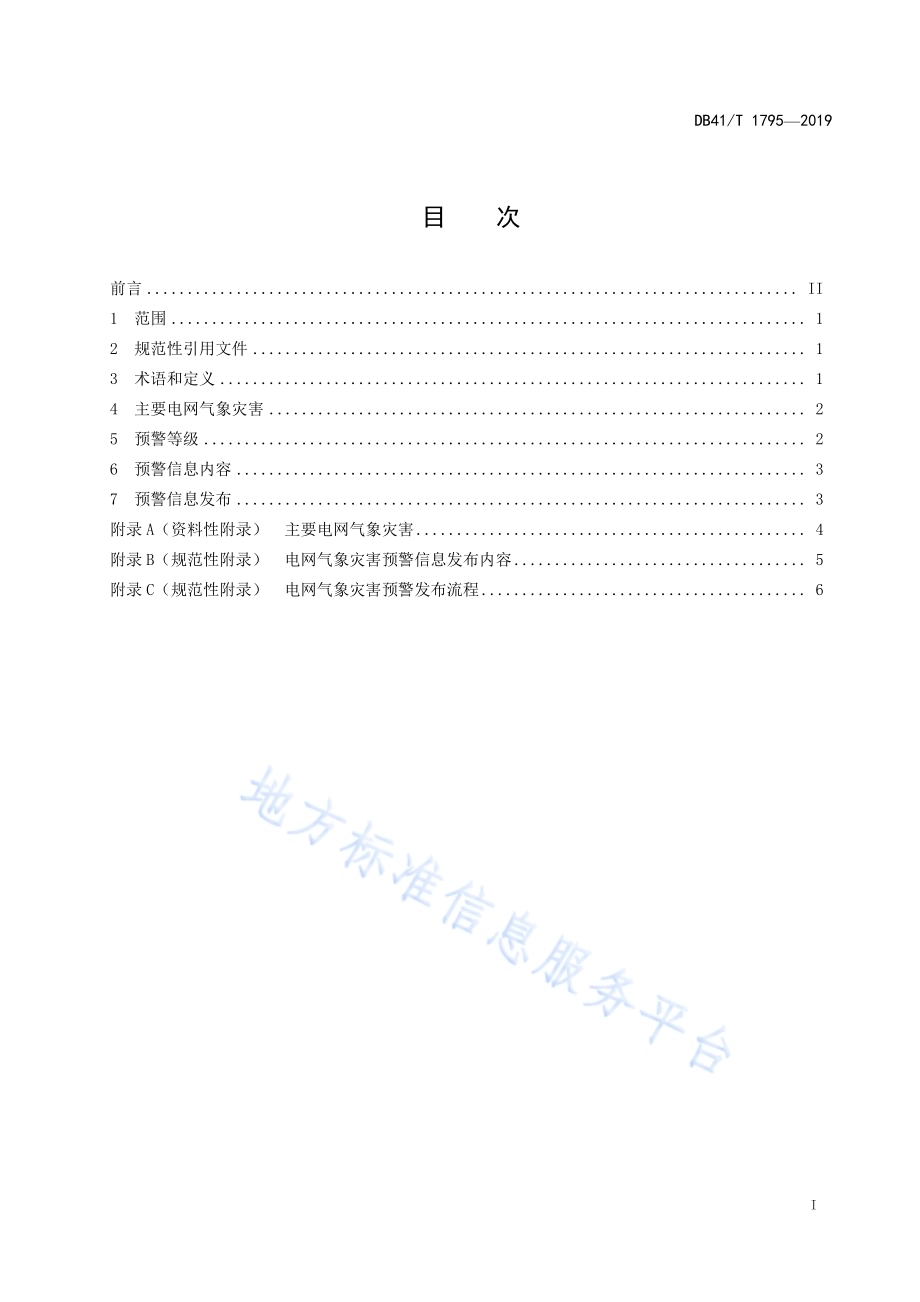

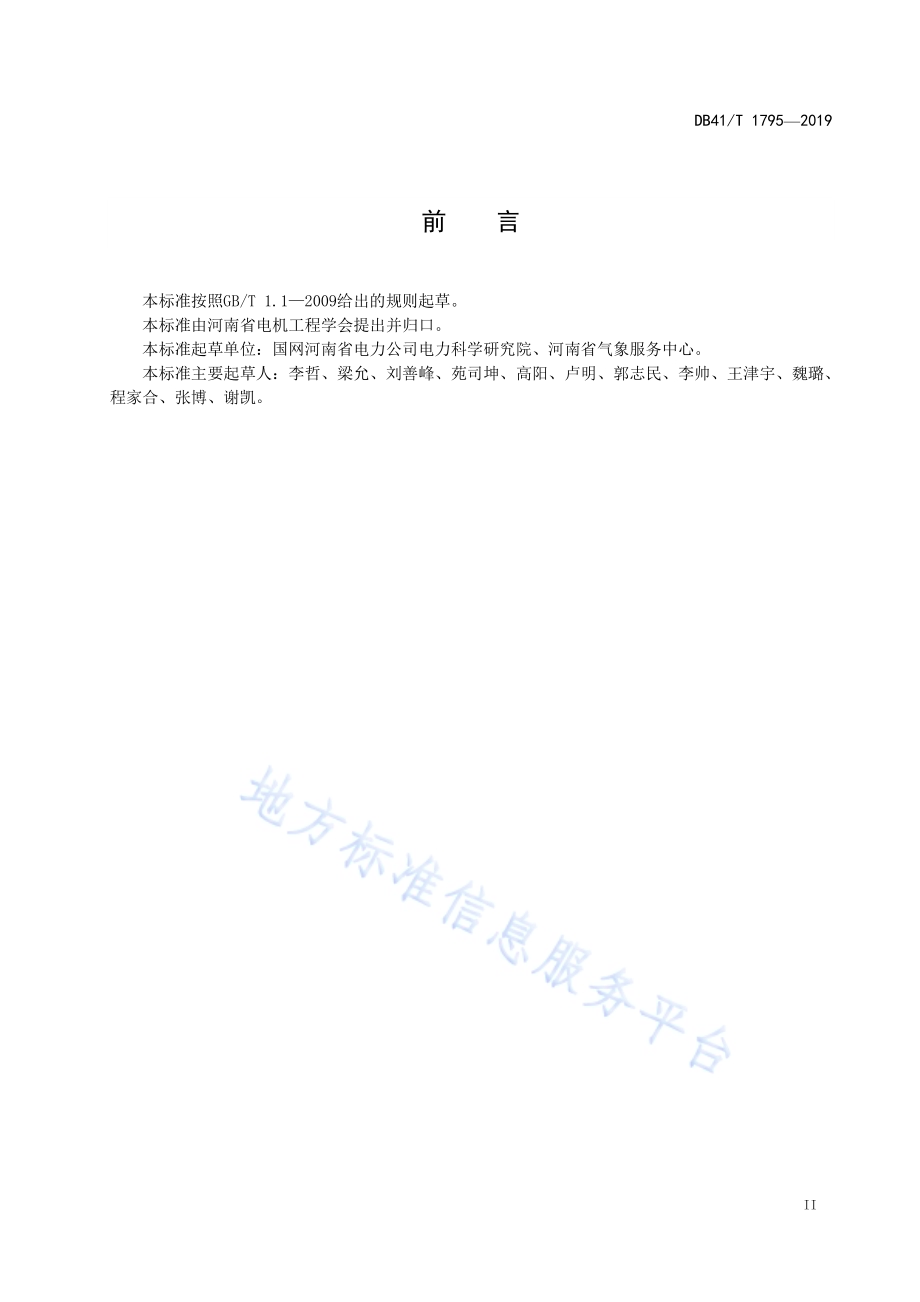

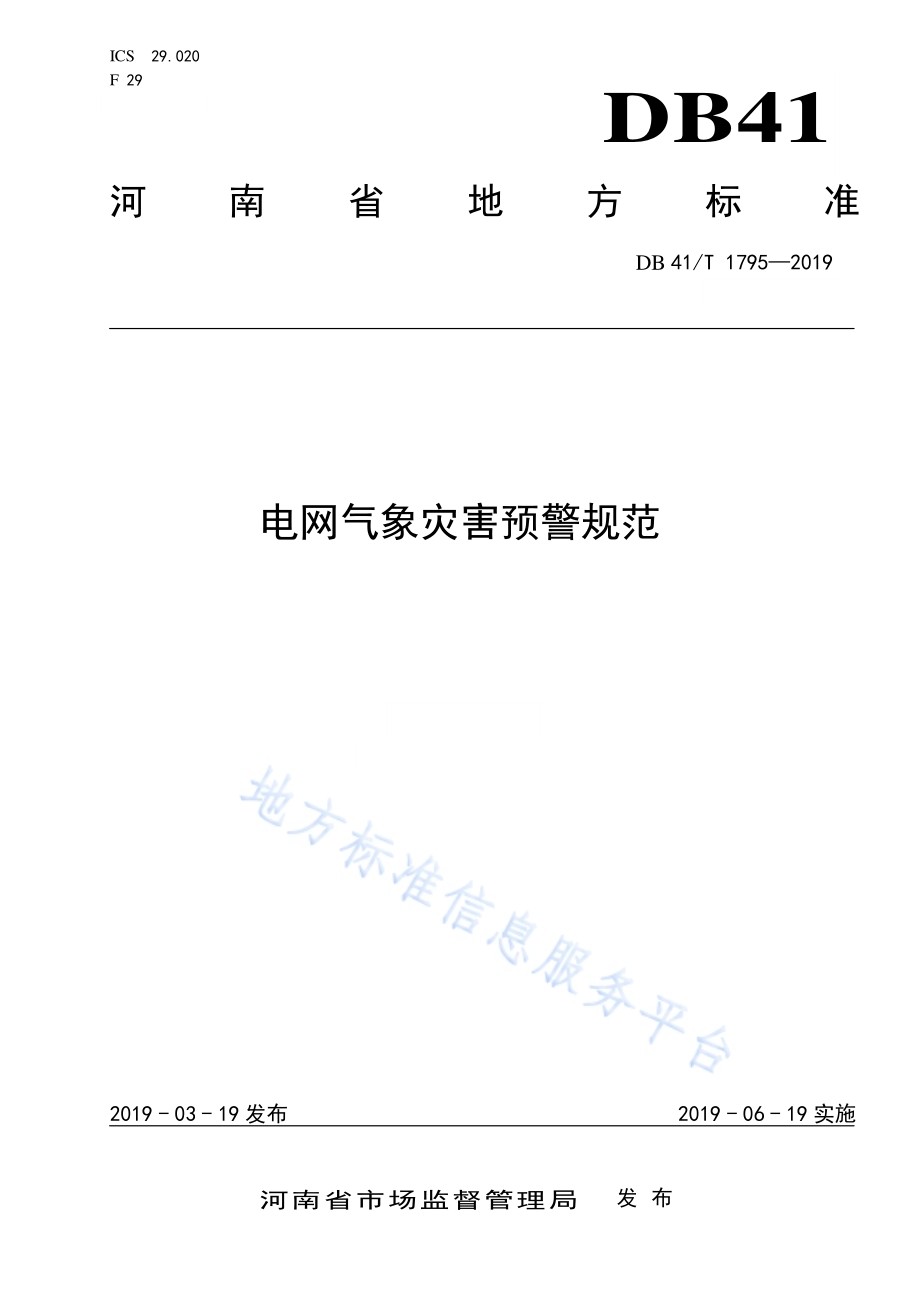

ICS 29.020 F 29 DB41 河南省 地 方 标 准 DB 41/T 1795 2019 电网气象 灾害预警 规范 2019-03-19 发布 2019-06-19 实施 河 南 省 市 场 监 督 管 理 局 发布 DB41/T 1795 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 主 要电 网气 象灾 害.2 5 预 警等 级.2 6 预 警信 息内 容.3 7 预 警信 息发 布.3 附录A（资 料性 附录）主要电 网气 象灾 害.4 附录B（规 范性 附录）电网气 象灾 害预 警信 息发 布内容.5 附录C（规 范性 附录）电网气 象灾 害预 警发 布流 程.6 DB41/T 1795 2019 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由 河 南省 电机 工程 学会 提 出并 归口。本标准 起草 单位：国 网河 南省电 力公 司电 力科 学研 究院、河南 省气 象服 务中 心。本标准 主要 起草 人：李哲、梁允、刘 善峰、苑 司坤、高阳、卢 明、郭志 民、李帅、王津 宇、魏 璐、程家合、张 博、谢凯。DB41/T 1795 2019 1 电 网气象 灾害预警 规范 1 范围 本标准 规定 了电 网气 象灾 害预警 的术 语和 定义、主要 电网 气象 灾害、预警 等 级、预警 信息 的内 容及发布。本标准 适用 于电 网气 象灾 害的预 警。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 27962 2011 气象 灾 害预警 信号 图标 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 电网气 象灾 害 由气象 因素 导致 的对 电网 安全运 行产 生威 胁的 灾害。3.2 导线覆 冰 雨凇、雾凇、雨 雾凇 混合 冻结物 和湿 雪凝 附在 导线 上的天 气现 象。GB 50548 2010，定义2.1.34 3.3 导线舞 动 在覆冰 和风 的作 用下，导 线或分 裂导 线产 生的 一种 低频、高振 幅的 周期 性运 动。GB/T 2900.51 1998，定义2.1.19 3.4 风偏跳闸 导线在 风的 作用 下 发 生偏 摆后由 于电 气间 隙距 离不 足导致 放电 跳闸 的故 障现 象。3.5 雷击跳闸 因雷电 击中 输电 线路 引起 线路或 杆塔 的等 效电 阻产 生过电 压而 导致 跳闸 的故 障现象。3.6 高温跳 闸 因 高温 天气 引起 用电 负荷 高位运 行而 导致 电网 设备 跳闸的 故障 现象。3.7 电网气 象灾 害发 生概 率 DB41/T 1795 2019 2 某 一电 网气 象灾 害出 现可 能性的 度量。4 主要电网 气 象灾 害 主要电 网气象 灾害 包 括导 线覆冰、导 线舞 动、风偏 跳闸、雷击 跳闸、高 温跳 闸等，见附录A。5 预警等 级 5.1 等级划分 按GB/T 27962 2011 规定 划分为 以下 四个 等级：级（红色 预警）；级（橙色 预警）；级（黄色 预警）；级（蓝色 预警）。5.2 划分方 法 根据电 网气 象灾 害的 发生 概率的 大小，应 通过 设定 阈值的 方式，按表1 规定 划 分发生 概率 类别。表1 发生概 率类别 划分 电网气象灾害发生概率（%）概率类别 概率85 A 级 70概率 85 B 级 50概率 70 C 级 20概率 50 D 级 针对特 定区域，统 计 该区 域内 不 同概率 类别 的输电 线路条 数。按 公式（1）计算 电网 气象灾 害影响指数：a b c dtotal0.925 0.775 0.60 0.35100N N N NIRN.（1）式中：IR 电网 气象 灾害 影响 指数,%；Na A级 概率 的输 电线 路 条数,条；Nb B级 概率 的输 电线 路 条数,条；Nc C级 概率 的输 电线 路 条数,条；Nd D级 概率 的输 电线 路 条数,条；Ntotal 区 域内 输电 线路 总条数,条。根据电 网气 象灾 害 影 响指 数IR的 大小，通 过设 定阈值 的方 式，按表2规定 划 分 预警等级。DB41/T 1795 2019 3 表2 预警等 级划 分 电网气象灾害影响 指数IR（%）预警等级 IR50 级（红色预警）30IR 50 级（橙色预警）10IR 30 级（黄色预警）0 IR 10 级（蓝色预警）6 预警信 息内容 电网气 象灾 害发 布预 警内 容应包 含以 下信 息：预 警名 称；预 警信 息序 号；预 警发 布时 间；预 警线 路（预警 线路 的电压 等级、线 路名 称、线路区 段等 信息）；预 警等 级；预 警时 效。电网气 象灾 害预 警信 息发 布内容 见附录B。7 预警信 息发布 7.1 发布主 体 电网气 象灾 害预 警信 息的 发布主 体为 电力 气象 主管 单位，由其 制作 并发 布预 警信息。7.2 预警状 态变 更及 解除 预警状 态的 变更 及解 除应 符合“谁发 布，谁 变更；谁发布，谁 解除”的原 则。根据 电网 气象 灾害 的事态发 展及 变化 情况 对预 警状态 进行 变更 及解 除，可采用 以下 方式：当电网 气象 灾害 预警 等级 发生变 化时，需 对预 警状 态进行 变更。当电网 气象 灾害 预警 指标 降为0 时，需对 预警 状态 进 行解除。7.3 发布流 程 电网气 象灾 害预警 的 发布 流程应 采用 附录C所 示。DB41/T 1795 2019 4 A A 附 录 A（资料 性附 录）主要电网 气 象灾 害 主要电 网气 象灾 害见 表A.1。表A.1 主要电 网气 象灾 害 灾害名称 内容 预警方法 导线覆冰 导线覆冰主要由气温、空气湿度、降水、风速等多种气象因素综合作用引起。导线覆冰使输电线路荷重增加，造成断线、倒杆（塔）、闪络等事故发生，导 线覆冰也是导致输电线路舞动的主要因素，严重影响输电线路的可靠性，给社会造成巨大的经济损失。导线覆冰可通过数值天气预报、覆冰厚度预测、故障概率评估等方法进行预警。导线舞动 导线舞动主要由气温、空气湿度、降水、风速、风向等多种 气象因素综合作用引起。导线舞动多发生在寒冬偏心覆冰的输电线路上，容易引起相间闪络、金具损坏，造成线路跳闸甚至杆塔倒塌、导线折断等严重事故。导线舞动是输电线路（尤其是超高压、大跨越线路）的重大灾害之一。导线舞动可通过数值天气预报、覆冰厚度及冰型预测、舞动概率计算等方 法进行预警。风偏 跳闸 风偏跳闸主要与风速、风向、降雨强度 等气象因素有关。风偏跳闸会影响供电可靠性，破坏系统稳定性；严重时会造成电网大面积停电事故，对导线 或导线金具产生损伤，影响线路的安全运行。风偏跳闸可根据杆塔结构、线路参数和预测风速等数据，计算出杆塔悬垂绝缘子串的风偏角和耐张塔跳线与杆塔的最小间隙距离，据此与规程允许最小间隙距离对照进行预警。雷击跳闸 雷击跳闸主要是雷电天气有关。雷击跳闸会对电力系统造成扰动、设备损毁、线路停运等危害。甚至出现大面积停电事件，严重的还会造成巨额经济损失和较大社会 影响。雷击跳闸预警可根据 气象雷达监测数据、雷电定位监测数据，计算雷云移动过程中输电线路的雷击跳闸概率，据此进行预警。高温跳闸 高温跳闸主要由高温天气引起。高温跳闸会导致电网设备跳闸而引起电力中断，严重的甚至 会造成电网设备损坏。高温跳闸经常出现在用电需求较高的 时段，会 对用户生活和电网安全 造成负面影响。高温跳闸预警主要根据数值天气预报、历史高温跳闸记录、用电信息采集等数据，计算电网设备的跳闸概率，据此进行预警。DB41/T 1795 2019 5 B B 附 录 B（规范 性附 录）电网气 象灾 害预 警信息 发 布内容 电网气 象灾 害预 警信 息发 布内容 见B.1。表B.1 电网气 象灾 害预 警信 息发 布内容 预警名称 序号 预警发布时间 预警线路 预警等级 预警 时效 电压等级（kV）名称 区段 年月日时分 线 段 级 年月 日 时分 年月 日 时分 DB41/T 1795 2019 6 C C 附 录 C（规范 性附 录）电网气 象灾 害预 警发 布流 程 电网气 象灾 害预 警发 布流 程见图C.1。图C.1 电网气 象灾 害预 警发 布流 程 _
