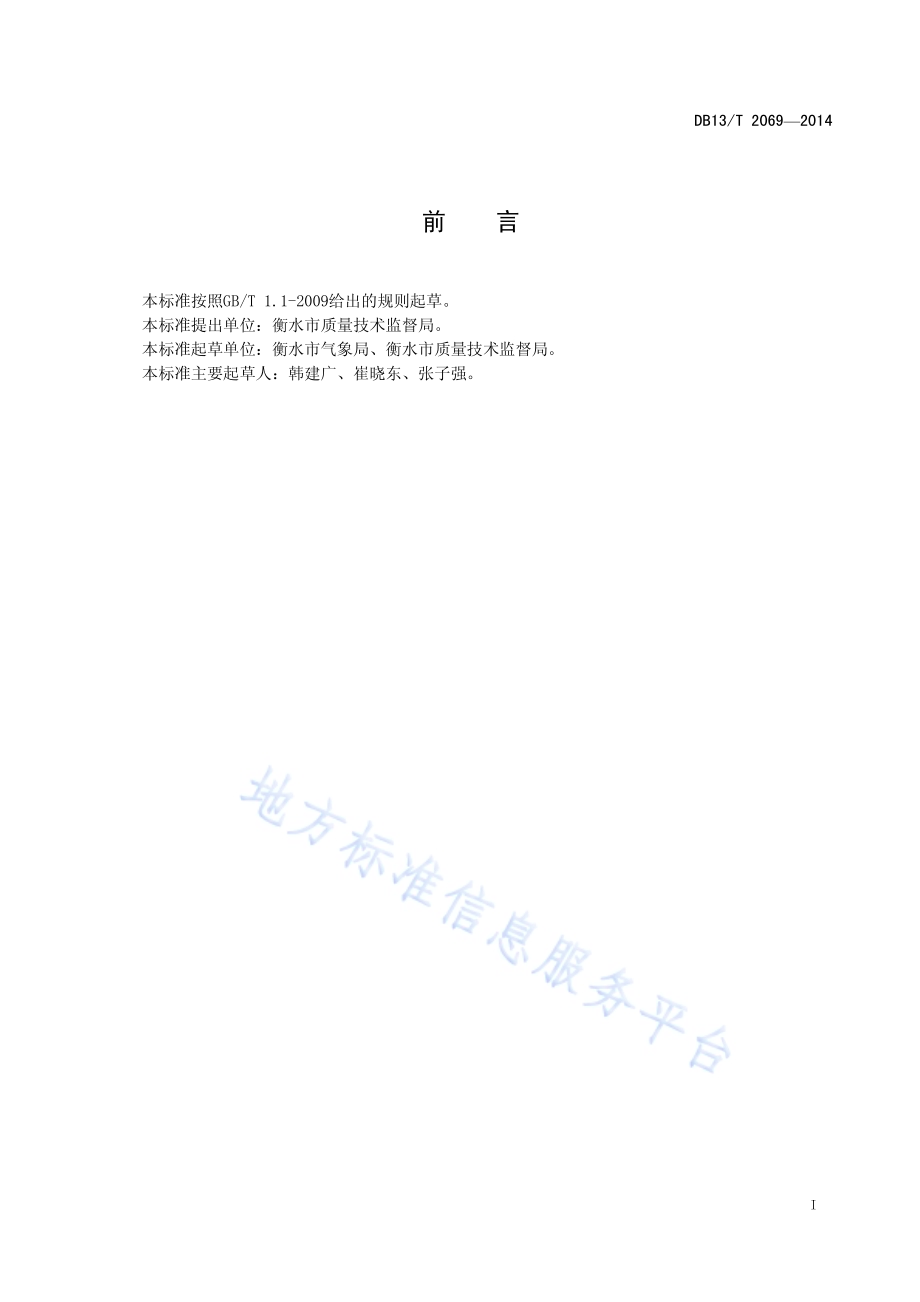

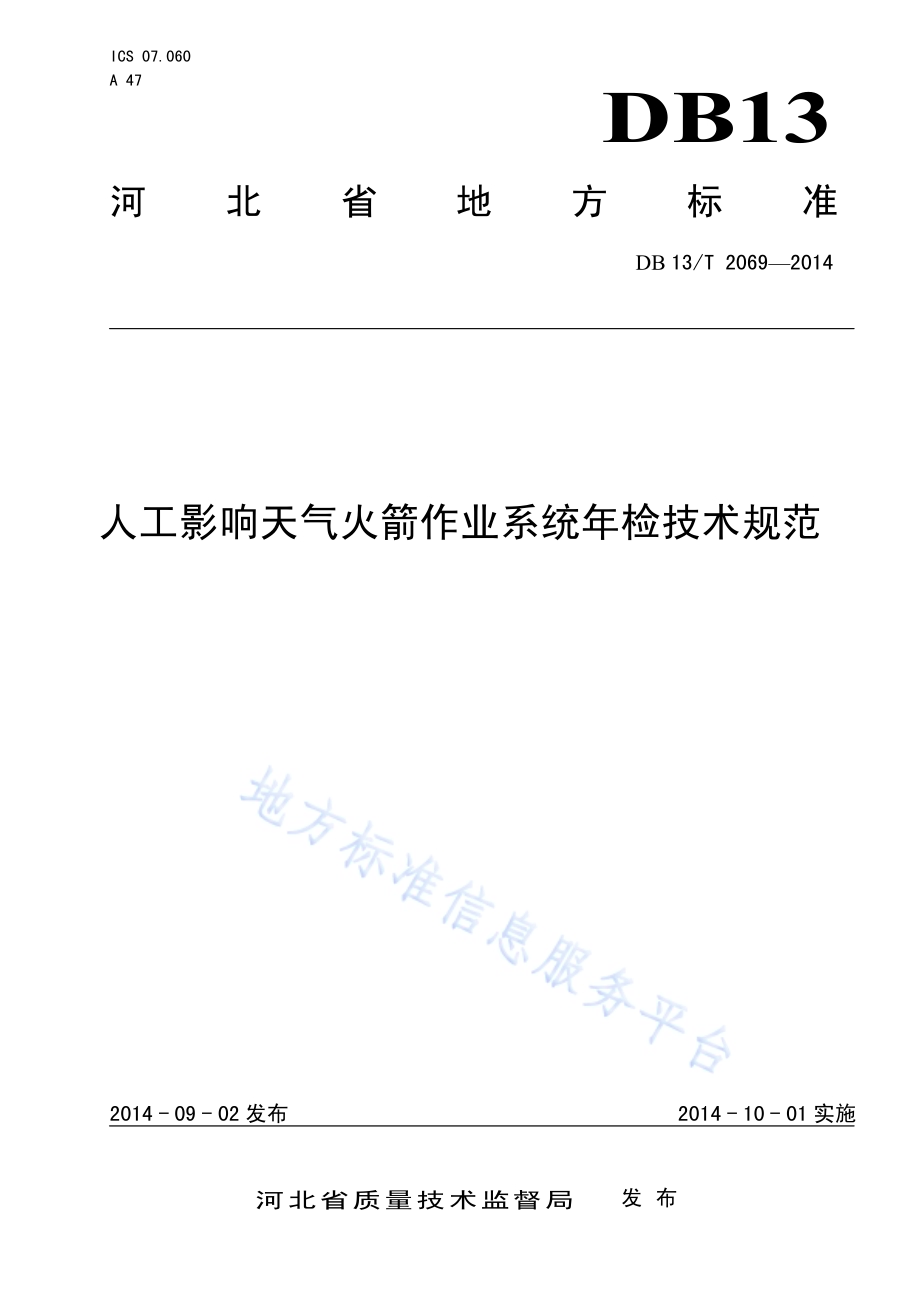

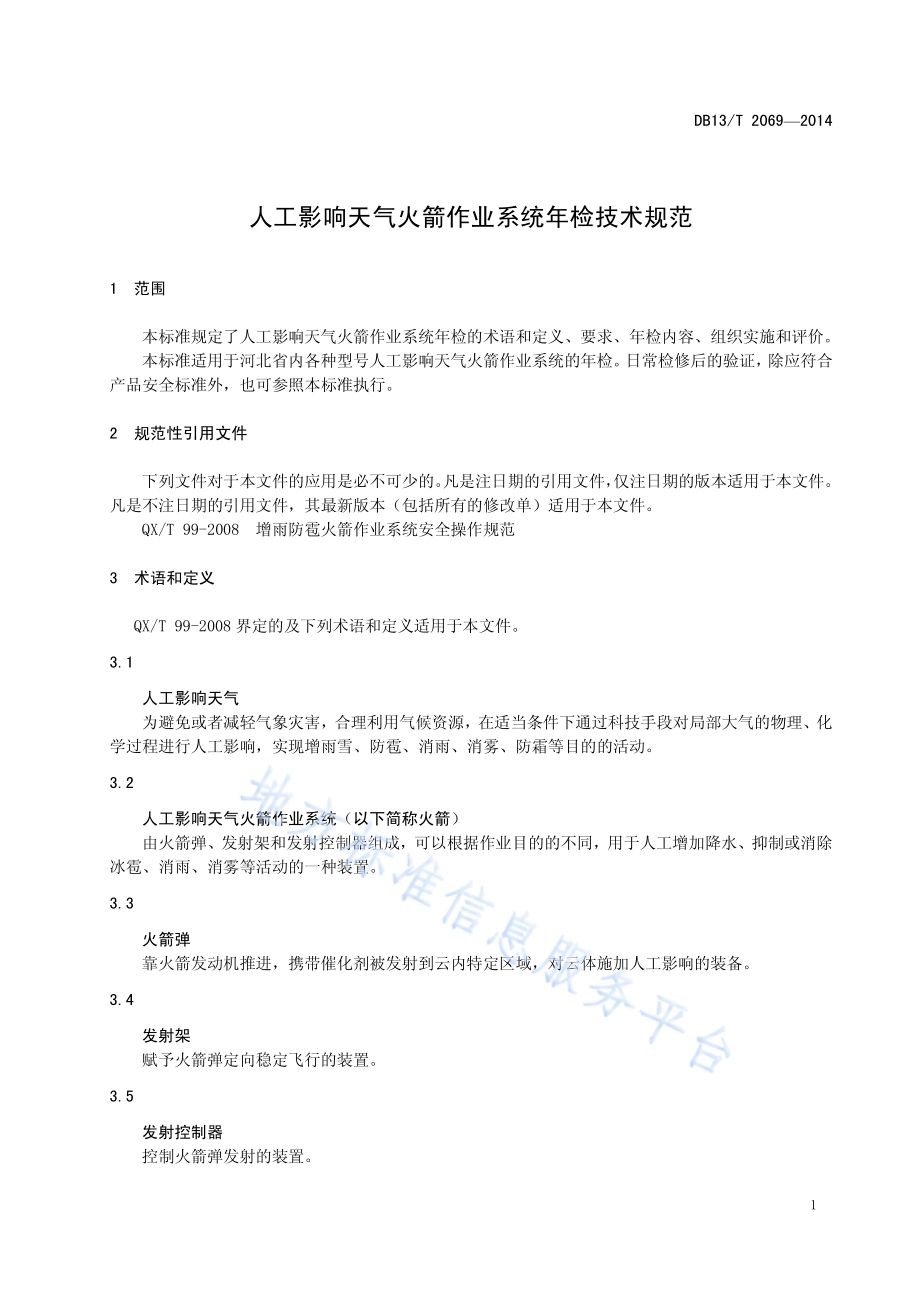

ICS 07.060 A 47 DB13 河 北 省 地 方 标 准 DB 13/T 20692014 人工影响天气火箭作业系统年检技术规范 2014-09-02发布 2014-10-01 实施 河北省质量技术监督局 发 布 DB13/T 20692014 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准提出单位：衡水市质量技术监督局。本标准起草单位：衡水市气象局、衡水市质量技术监督局。本标准主要起草人：韩建广、崔晓东、张子强。DB13/T 20692014 1 人工影响天气火箭作业系统年检技术规范 1 范围 本标准规定了人工影响天气火箭作业系统年检的术语和定义、要求、年检内容、组织实施和评价。本标准适用于河北省内各种型号人工影响天气火箭作业系统的年检。日常检修后的验证，除应符合产品安全标准外，也可参照本标准执行。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QX/T 99-2008 增雨防雹火箭作业系统安全操作规范 3 术语和定义 QX/T 99-2008界定的及下列术语和定义适用于本文件。3.1 人工影响天气 为避免或者减轻气象灾害，合理利用气候资源，在适当条件下通过科技手段对局部大气的物理、化 学过程进行人工影响，实现增雨雪、防雹、消雨、消雾、防霜等目的的活动。3.2 人工影响天气火箭作业系统（以下简称火箭）由火箭弹、发射架和发射控制器组成，可以根据作业目的的不同，用于人工增加降水、抑制或消除 冰雹、消雨、消雾等活动的一种装置。3.3 火箭弹 靠火箭发动机推进，携带催化剂被发射到云内特定区域，对云体施加人工影响的装备。3.4 发射架 赋予火箭弹定向稳定飞行的装置。3.5 发射控制器 控制火箭弹发射的装置。DB13/T 20692014 2 3.6 年检 以确定人工影响天气火箭作业系统性能是否可持续使用所进行的周期性评价。4 要求 4.1 火箭弹、发射架、发射控制器应分室存放。4.2 火箭使用单位运输、存储火箭弹、发射架、发射控制器应当遵守国家有关武器装备、爆炸物品管理的法律、法规。4.3 火箭使用单位关于人工影响天气火箭作业系统的定期维修检查制度、不合格品的报废和销毁制度、等应完备并执行到位。4.4 火箭使用单位应经常开展自检活动，做好人工影响天气火箭作业系统的日常维护和保养，建立日常自查制度，并有记录可查，以保证火箭作业系统处于正常状态。4.5 火箭贮存库房应符合安全标准，须做到防潮、防爆、防火、防雷击、防鼠咬、防虫蛀、防盗、防意外事故，不应与其他易燃、易爆物品存放在一起，且不应存放在强磁场或高射频环境中。4.6 火箭弹仓库应分类存放，码垛整齐，标志清晰明确。不合格的火箭弹和哑弹应与正常火箭弹有足够的隔离区。5 火箭作业系统年检内容 5.1 火箭弹年检内容 5.1.1 火箭弹出入库登记制度完备、账物相符，火箭弹使用、回收数量、弹号和领用时间记录清楚、完整。5.1.2 专用包装箱应结实、牢靠，符合危险品包装要求。5.1.3 每年应当采用抽检方式对火箭弹进行开箱检查。核对火箭弹数量、编号、产品合格证、产品质量跟踪卡，应三证相符。检查生产日期应在三年有效期内。5.1.4 核对火箭弹表面标识、型号，确保点火触点短路装置完好。5.1.5 观察火箭弹，箭体应完整，标识清楚，零件无脱落，晃动时无松动现象；表面无裂纹、凹坑，无受潮、发霉现象。5.1.6 不应使用普通万用表检测火箭弹电阻。5.2 发射架年检内容 5.2.1 外观 5.2.1.1 外观完好，零部件无缺损、紧固件应无松动。5.2.1.2 挡弹器、角度仪、插座、点火线夹应完好，清洁无锈蚀、无松动现象。DB13/T 20692014 3 5.2.1.3 导轨及升降机构无磕碰、变形，各焊接处应无裂痕和断裂，无虚焊、短（断）路现象。5.2.1.4 将锁紧装置锁紧，用力摇动发射架，锁紧装置应牢靠、无晃动现象。5.2.2 导轨包容圆柱 将标准芯棒从发射架顶部送入，芯棒能自由通过导轨，无卡滞。用塞尺检查导轨与芯棒之间的间隙，应小于0.4mm。5.2.3 俯仰机构 5.2.3.1 转动摇把，丝杆转动平稳、灵活，发射架升降自如、无卡滞，工作时无异常响声。5.2.3.2 俯仰角范围在4585之间，丝杆表面应无锈蚀。5.2.4 回转机构 5.2.4.1 松开方位角锁紧装置，转动摇柄，沿圆周方向转动应平稳、无卡滞。5.2.4.2 发射架支脚灵活，换位方便。5.2.4.3 锁紧手柄锁定后，应可靠、无松动。5.2.5 挡弹器 5.2.5.1 挡弹器回转灵活、无卡滞。5.2.5.2 卡舌进位准确、无变形。挡弹可靠。5.2.6 点火触点 5.2.6.1 火箭导电环与发射架导电触头接触良好。5.2.6.2 点火触点性能符合设计要求，导线、点火触点、焊接处牢靠，无断裂，无卡滞、无变形、表面无锈蚀。5.2.7 紧固装置 5.2.7.1 用于连接发射架各部件的螺栓、螺钉、销子装配到位，连接牢固、可靠。5.2.7.2 焊点焊接牢靠、无脱焊、虚焊。5.2.7.3 连杆、支撑、回转机构等部件应保养良好、无锈蚀。5.2.8 点火线路 5.2.8.1 点火线路应通畅，性能符合设计要求；发射架上外露线皮应无破损、点火线夹应完好，无虚焊、短路、断路现象。5.2.8.2 铜片应固定可靠。5.2.8.3 点火触点无锈蚀。5.2.8.4 用短电线或火箭架上插头线短路各通道点火端点，打开发射控制器总电源开关使其处于检测状态，按下控制各通道检测按钮，不得有短路、断路、串路或电阻过大现象。DB13/T 20692014 4 5.2.9 年检过程中涉及到的有关发射架参数参见相关产品使用说明。5.3 发射控制器年检内容 5.3.1 外观 5.3.1.1 查看外壳应无裂纹、变形，完好无损伤。5.3.1.2 零部件无松动、缺失，插线盒及线路焊点、各接触点光滑、平整，无锈蚀，无虚焊、短（断）路现象。5.3.1.3 开关、按钮、显示屏、通道接口外表完好无损伤。5.3.1.4 打开总电源开关，数字显示屏显示正常，周围无黑斑、裂纹。5.3.2 开关按钮、通道指示 5.3.2.1 依次操作电源开关及各功能按钮，开关应灵活、无卡滞，复位正常。检查发射控制器上电显示是否正常，应无乱码或不显示现象。“检测工作”转换开关切换应正常。将转换开关置入检测位时，检测指示灯亮；转换开关置入工作位时，工作指示灯亮。5.3.2.2 按下发射控制器通道选择开关，发射控制器面板上通道指示灯应跳转到相应位置；按复位键，指示灯应立即熄灭。检查时应注意，不可按住通道选择键不放或快速连续按键。5.3.3 电池输入 5.3.3.1 充电电池充放电正常、干电池使用情况良好。5.3.3.2 将电池按正负极放入电池盒中，电池盒盖板开合正常，电池盒内金属触片无锈蚀、弹簧弹性正常无变形；装入电充足的电池后，打开电源开关指示灯亮。如果指示灯不亮，应检查电池是否接触不良或位置放错。5.3.3.3 使用交流电的发射控制器在将电源线插入220V 交流电后，电源状态指示灯或充电状态指示灯应亮。5.3.4 检测电压 5.3.4.1 装入电池或插上配套外接电源后，打开电源开关，电源指示灯亮。打开升压开关或发射电源开关，相应指示灯点亮，表示电压正常。5.3.4.2 由于发射控制器厂家不同、型号不同，用万用表进行点火电压检测时，检测方法和规定电压值存在差异。年检时应根据厂家提供的产品使用说明进行检测。如点火电压低于规定电压值应更换电池或进行修理。5.3.5 检测电流 5.3.5.1 将发射控制器与发射架连接好，打开发射控制器电源开关，电源指示灯亮。使其处于检测状态。5.3.5.2 由于发射控制器厂家不同、型号不同，用万用表检测电流时，检测方法和规定电流值存在差异。年检时应根据厂家提供的产品使用说明进行检测。如电流过大或烧万用表保险，则立即停止使用并进行修理。达到要求后，才能投入使用。DB13/T 20692014 5 5.4 发射检验 5.4.1 各型号火箭均可用教练弹安装电点火头，模拟火箭弹发射过程，进行真实点火验证。5.4.2 按下发射按钮后，电点火头点燃则判定线路正常。6 年检组织实施和评价 6.1 年检由省气象主管机构组织，省、市人工影响天气办公室负责具体实施，检查组由专业技术人员和管理人员组成。6.2 每年35月对人工影响天气火箭作业系统进行一次全面检测，以确定火箭作业系统是否可持续使用。6.3 对照年检要求，逐项填写火箭作业系统年检记录表。火箭作业系统年检记录表的格式参见附录A。6.4 发现问题，及时维修，并详细记录故障现象和维修过程；对年检中存在的安全隐患提出整改意见和要求。6.5 年检后出具年检结论：合格或不合格。对通过年检的火箭作业系统，准予作业使用；对未通过年检的，立即进行检修，检修后达到年检要求的，准予作业使用。年检不合格并经检修后仍达不到规定的技术标准和要求的，予以报废。6.6 年检结束后的十个工作日内，各地市人工影响天气办公室汇总该年度年检情况上报河北省人工影响天气办公室，年检记录和有关资料按有关要求归档。DB13/T 20692014 6 A A 附 录 A（资料性附录）火箭作业系统年检记录表 A.1 火箭作业系统年检记录见表见表A.1。表A.1 所属单位 火箭点位置 管理人员 火箭架类型 火箭架编号 发控器编号 检测项目 标准参数 实际检测 处理措施及结果 使用年限 导轨间隙 各通道电阻 整体外观 电缆插头 检测电压 检测电流 方位机构 俯仰机构 锁紧装置 点火触头 其他配件 年检评价 所属单位：（盖章）负责人：（签字）年 月 日 年检单位：（盖章）负责人：（签字）年 月 日 _
