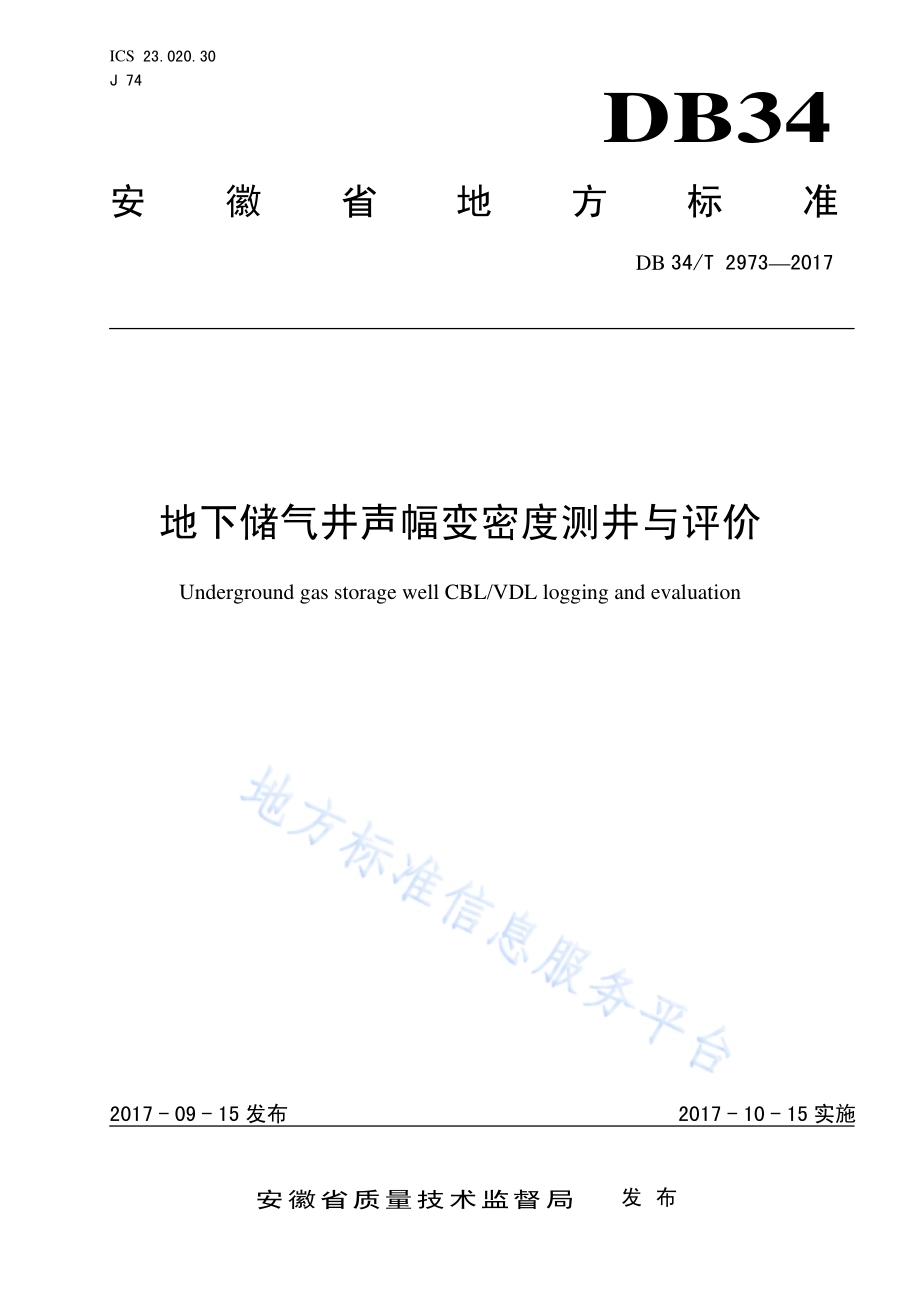

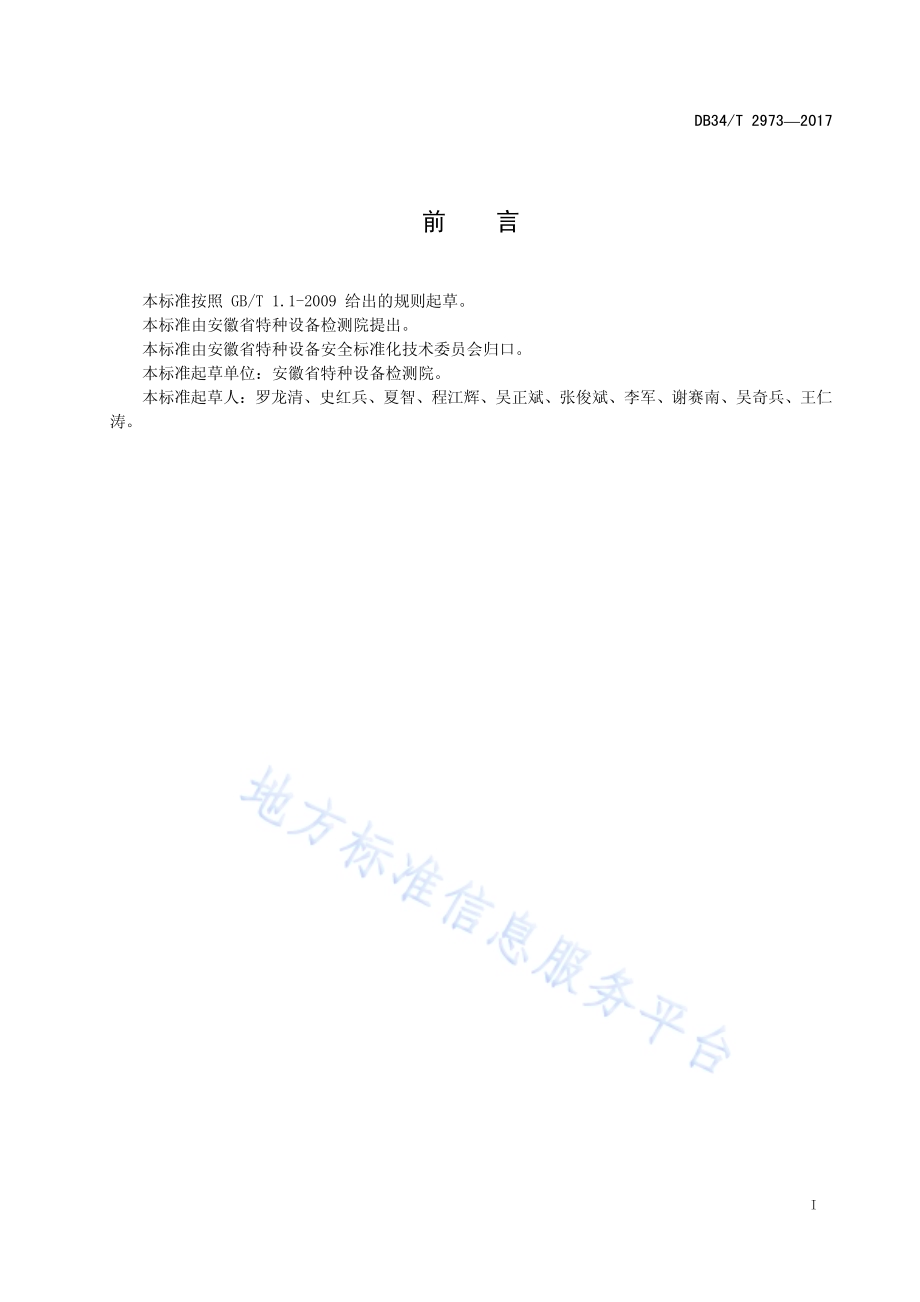

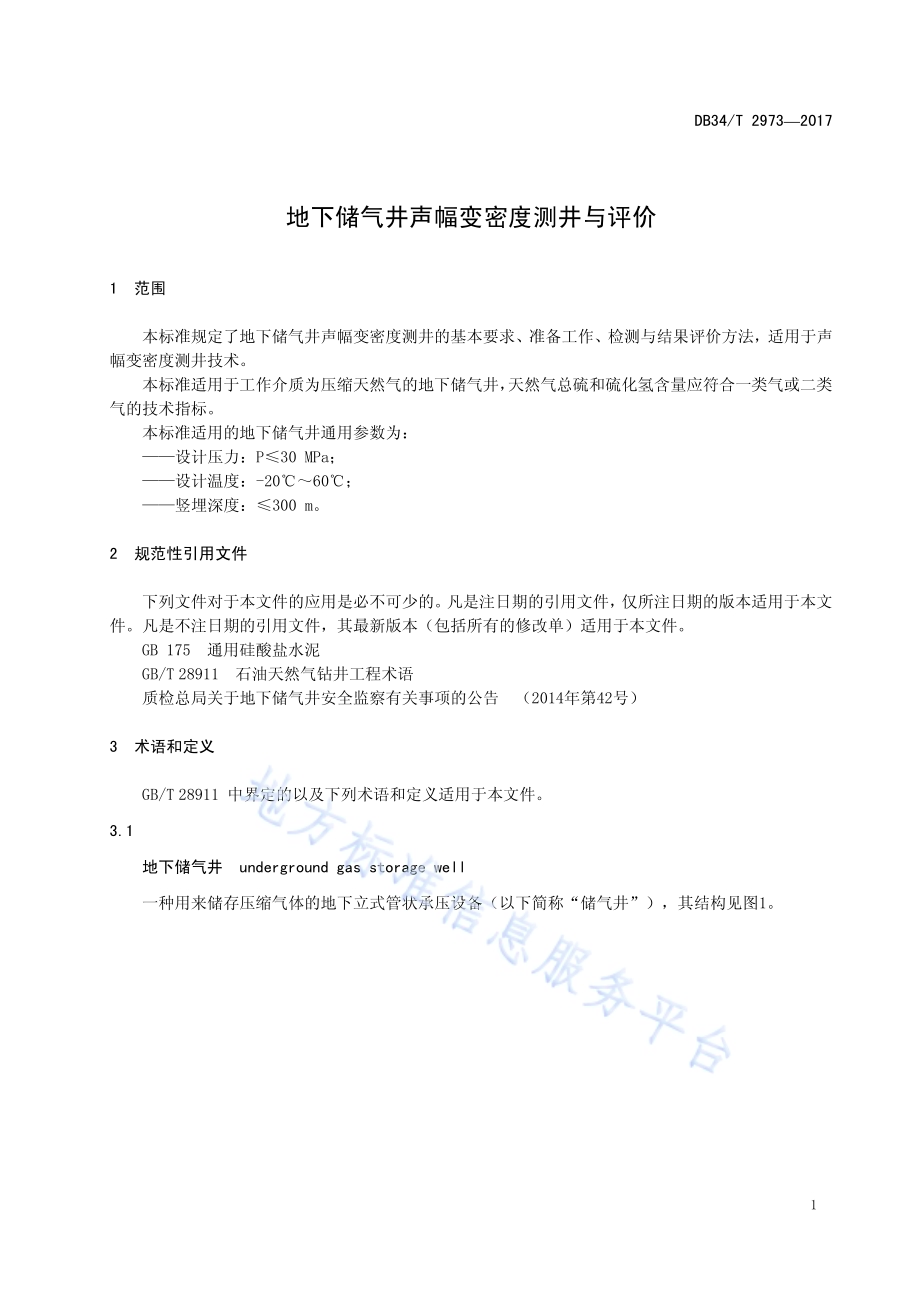

ICS 23.020.30 J 74 DB34 安徽省地方标准 DB 34/T 29732017 地下储气井声幅变密度测井与评价 Underground gas storage well CBL/VDL logging and evaluation 文稿版次选择 2017-09-15发布 2017-10-15实施安徽省质量技术监督局发布 DB34/T 29732017 I 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省特种设备检测院提出。本标准由安徽省特种设备安全标准化技术委员会归口。本标准起草单位：安徽省特种设备检测院。本标准起草人：罗龙清、史红兵、夏智、程江辉、吴正斌、张俊斌、李军、谢赛南、吴奇兵、王仁涛。DB34/T 29732017 1 地下储气井声幅变密度测井与评价 1 范围 本标准规定了地下储气井声幅变密度测井的基本要求、准备工作、检测与结果评价方法，适用于声幅变密度测井技术。本标准适用于工作介质为压缩天然气的地下储气井，天然气总硫和硫化氢含量应符合一类气或二类气的技术指标。本标准适用的地下储气井通用参数为：设计压力：P30 MPa；设计温度：-2060；竖埋深度：300 m。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 175 通用硅酸盐水泥 GB/T 28911 石油天然气钻井工程术语 质检总局关于地下储气井安全监察有关事项的公告（2014年第42号）3 术语和定义 GB/T 28911 中界定的以及下列术语和定义适用于本文件。3.1 地下储气井 underground gas storage well 一种用来储存压缩气体的地下立式管状承压设备（以下简称“储气井”），其结构见图1。DB34/T 29732017 2 图1 储气井结构示意图 3.2 井管 well pipe 用来制造储气井的两端带外螺纹的钢管。3.3 接箍 coupling 用来连接井管或井管与其他部件的带有内螺纹的圆筒体。3.4 表层套管 surface protecting pipe 在钻井钻达一定深度后下入的起防止井壁垮塌、隔离水层及强化固井等作用的钢管。3.5 井口装置 well head equipment 安装在储气井井筒上端部，起封闭井口及安装进、排气管和排液管作用的组合件。3.6 裸眼 openhole DB34/T 29732017 3 通过钻井得到的，未下入井筒之前的井段。3.7 固井 well cementting 在井筒和裸眼井之间的空间里注入水泥的工艺过程。3.8 水泥环 cement sheath 水泥浆灌注于套管与地层（或外层套管）之间的环形空间，固结后形成的环状水泥石柱体。3.9 第一界面 first interface 套管和水泥环之间的界面。3.10 第二界面 second interface 水泥环与地层之间的界面。3.11 侯凝时间 setting time 从固井作业结束到声幅变密度测井开始的时间间隔。3.12 CBL 声幅曲线 The amplitude curve of CBL CBL 测井的套管波幅度曲线。3.13 套管波 pipe wave 来自发射换能器，穿过钻井液，在套管中传播，而后又返回钻井液，最后被接收换能器所接收的声波。3.14 地层波 formation wave 来自发射换能器，穿过钻井液、套管和水泥环，在井壁附近地层中传播，而后又返回水泥环、套管和钻井液，最后被接收换能器所接收的声波。3.15 固井质量检测 cementing quality inspection DB34/T 29732017 4 对井筒外壁水泥环的固井质量进行检测，从而评估固井过程中水泥环对储气井地下部分与外部腐蚀环境的封隔效果。3.16 声系 acoustic system 用于声波测井发射和接收信号的发射器和接收器的组合。3.17 声幅变密度测井法 CBL/VDL logging method 声幅变密度测井法采用单发双收声系，系声波幅度测井法和变密度测井法的组合，采集经由套管、水泥环、地层传来的声波幅度，以套管波首波声幅作为评价方法的为声波幅度测井法，将全波信号转化为相应的灰度信息形成变密度图，并根据灰度图确定第一界面和第二界面的胶结情况的方法为变密度测井法。3.18 胶结合格率 cement bond qualified rate 胶结合格率为胶结质量为优和中的井段长度除以固井总长度。4 基本要求 4.1 固井材料 4.1.1 固井材料包括固井水泥和水泥外加剂，应具有产品质量证明文件。4.1.2 固井水泥可采用通用硅酸盐水泥，符合 GB 175 的要求，强度等级不应低于 32.5 MPa。4.1.3 缓凝剂、膨胀剂等外加剂应符合相应国家标准或行业标准的规定。4.2 固井单位的资质和职责 4.2.1 固井单位和制造单位为同一单位，应取得 A1 级压力容器制造许可证，其专业技术人员配备和主要生产设备应当满足质检总局关于地下储气井安全监察有关事项的公告（2014 年第42 号）文中附件 2 储气井制造许可条件的要求。4.2.2 固井单位应当接受特种设备检验检测机构对其制造过程的监督检验。4.2.3 固井单位应严格按照本标准及设计图样的要求安装储气井，如需对施工方案进行修改，应取得单位技术负责人或者其授权人的批准，并对改动部位作详细记录。4.2.4 固井单位应当提前向特种设备检验机构提出固井质量检测计划，固井质量检测应等水泥凝固之后进行，凝候时间一般不少于 48 小时。4.3 CBL/VDL 声幅变密度测井仪 4.3.1 每年至少对 CBL/VDL 声幅变密度测井仪进行一次核查。4.3.2 首次使用、停用一年后再启用、更换重要声系或电气部件时，应对测井仪进行刻度。4.3.3 刻度可在与被检储气井井筒相同规格的自由段套管内进行，若相对声幅值的单位为百分数（），则自由段套管的声幅值应设为 90左右，仪器刻度后应将刻度数据和曲线归档保存。DB34/T 29732017 5 5 检验准备 5.1 固井质量检测前，检验人员应当审查以下资料：a)固井材料的质量证明文件，如水泥牌号，强度级别等；b)固井施工工艺文件，如井眼设备和固井设备作业指导书、水泥浆配置表、水泥用量计算书、注水泥操作规程等，固井工艺应能保证全井段封固；c)钻井记录，审查储气井钻井过程相关记录，包括钻具、钻头程序、钻井液、裸眼井直径、井身质量、钻井事故及处理等相关信息记录；d)审查水泥实际用量、水泥浆密度、水泥浆是否返出地面记录表和环空水泥浆沉降的补灌记录。5.2 使用单位和固井单位应当做好停机检验准备，包括技术性处理和安全检查，确定检验现场符合检验要求。检验前，检验现场至少应满足如下条件：a)影响固井检测的附属部件或其他物体，应当按检验要求进行清理或拆除；b)检验现场场地平整，容许检验车辆和辅助工具摆放，具有满足检验要求的水和电力设施；c)检测时，使用单位和固井单位相关工作人员应到场配合，协助检验工作，负责安全监护。6 固井质量检测及结果评判 6.1 固井质量检测 6.1.1 测井探头入井前应连接好电气线路和机械装置，并确保安全无误。6.1.2 安装与被测井筒内径大小和井斜角相适应的扶正器，以保证井下探头居中。6.1.3 正式测井前应让探头在水中浸泡 15 分钟左右，然后调节灵敏度等检测参数。6.1.4 测井速度大约 10 m/min。6.1.5 应对全井进行检测，并将检测结果保存下来，如对检测结果或过程有怀疑时，应再次进行测井并保存检测结果。6.1.6 测井结束后，应及时对检测数据进行软件分析。6.2 结果评判 6.2.1 声幅测井（CBL）声幅测井的评价方法可以采用声波相对幅度法或胶结比法，声幅测井评价如表1。a)声波相对幅度法：见公式（1）%1000 AAAf.(1)式中：fA 相对幅度，；A 评价井段的套管波首波幅度值，或 mV；0A 自由套管井段的套管波首波幅度值，或 mV。b)胶结比法：见公式（2）DB34/T 29732017 6 fp gfpA AA ABRlg lglg lg.(2)式中：BR 胶结比；A 评价井段的声幅值，或 mV；fpA 自由套管井段的声幅值，或 mV；gA 当次固井水泥胶结最好井段的声幅值，或 mV。表1 声幅测井评价标准 相对幅度值（fA）胶结比（BR）胶结情况%20 fA 8.0 BR 优%40%20 fA 8.0 5.0 BR 中%40 fA 5.0 BR 差 6.2.2 变密度测井（VDL）变密度测井结果解释如表2。表2 变密度图解释 变密度图特征 胶结情况 第一界面 第二界面 出现平直条纹黑白相间、反差明显的套管波，越靠近左边，反差越明显，并在套管接箍处有清晰的人字纹。自由套管 左边的套管波条纹模糊或消失，地层波条纹反差大，呈黑白相间的条带。优 优 套管波和地层波都弱，条纹模糊，呈灰白相间条带。优 差 套管波条纹明显，地层波也有显示。差 优 套管波条纹明显，反映地层波的条纹基本消失。差 差 套管波和地层波都显示中等强度，套管波为灰白相间的直条纹，地层波为灰白相间的摆动条纹。中 中 7 结果评价及处理 DB34/T 29732017 7 7.1 固井质量的评价，应以第一界面的胶结合格率为主，第二界面的胶结合格率为辅。7.2 第一界面全井段胶结合格率不低于 60，则第一界面胶结合质量合格，固井质量合格；第一界面全井段胶结合格率低于 60，则第一界面胶结合质量不合格，固井质量不合格。7.3 制造单位应对固井质量不合格的储气井按照相关标准规范和规定编制储气井加固施工方案，并依据方案进行加固。8 附则 8.1 固井质量评价结果“合格”，检验结论为符合要求，可以正常使用；固井质量评价结果“不合格”，检验结论为不符合要求，应重新加固改造，符合安全使用要求。8.2 固井质量检测与评价单位应当保证评价结果客观真实，评价后出具固井质量评价报告，报告的格式应当符合本文件附录 A，检测与评价记录应当详尽、真实、准确，评价记录的信息量不得少于评价报告的信息量。DB34/T 29732017 8 A A 附 录 A（资料性附录）储气井固井质量检测与评价报告 报告编号：储气井固井质量检测与评价报告 使用单位：制造单位：储气井地址：储气井编号：检验日期：（印制检验机构名称）DB34/T 29732017 9 注 意 事 项 1.本报告书依据国家质检总局关于地下储气井安全监察有关事项的公告（2014年第42号）对新制造的储气井进行固井质量检测与评价的报告。2.报告书应当由计算机打印输出，或用钢笔、签字笔填写，字迹要工整，涂改无效。3.本报告书无检验、审核、批准人员签字和检验机构的核准证号、检验专用章或者公章无效。4.本报告结果仅对检测的该设备有效。5.未经本院授权，不得复制（全部复制除外）本报告。6.本报告书一式三份，由检验机构、制造和使用单位分别保存。7.受检单位对本报告结论如有异议，请在收到报告书之日起 15 日内，向检验机构提出书面意见。单位地址：邮政编码：联系电话：DB34/T 29732017 10 储气井固井质量检测与评价报告目录 报告编号：序号 分 项 报 告 页码 附页、附图 1 储气井固井质量评价结论报告 2 储气井施工资料审查报告 3 储气井水泥胶结质量检测报告 4 固井质量检测结果图 5 储气井水泥胶结质量解释（一）6 储气井水泥胶结质量解释（二）7 储气井水泥胶结质量解释（三）8 储气井组平面布置方位图 DB34/T 29732017 11 储气井固井质量评价结论报告 报告编号：使用单位 储气井地址 制造单位 储气井规格 mm mm 套管深度 m最高工作压力 Mpa 工作介质 固井日期 检测日期 主要参考依据 检验结论 说明 检验人员：编制：日期：检验机构核准证号：TS7110336-2016（检验机构检验专用章）年 月 日审核：日期：批准：日期：第 页 共 页 DB34/T 29732017 12 储气井施工资料审查报告 报告编号：储气井地址 制造单位 储气井规格 mm mm 套管深度 m钻井资料 钻井工艺文件是否齐全 钻井记录是否齐全 钻井液密度 固井资料 注水泥方法 固井工艺文件是否齐全 固井记录是否齐全 候凝试验记录是否齐全 固井水泥型号及用量 固井水泥浆密度 水泥是否返出地面 固井日期 钢管组装记录是否齐全 资料 审查 问题 记载 钻井 固井 其他 检验：日期：审核：日期：第 页 共 页 DB34/T 29732017 13 储气井水泥胶结质量检测报告 报告编号：检测仪器型号 测量仪器编号 检测方法 源距 井下仪器规格 耦合介质 深度比例 扶正器数量 刻度方式 检测速度 驱动方式 参考标准 供电电压 供电电流 面板增益 软件增益 固井时间 测井时间 检测井段 检测记录文件 检测结果：检验：日期：审核：日期：第 页 共 页 DB34/T 29732017 14 固井质量检测结果图 报告编号：VDL第二界面 VDL第一界面 CBL 声幅/磁定位（CBL/CCL）声波变密度（VDL）VDL第二界面 VDL第一界面 CBL 检验：日期：审核：日期：第 页 共 页 DB34/T 29732017 15 固井质量检测结果图（续）报告编号：第 页 共 页 VDL 第二 界面 VDL 第一 界面 CBL 声幅/磁定位（CBL/CCL）声波变密度（VDL）检验：日期：审核：日期：DB34/T 29732017 16 储气井水泥胶结质量解释报告（一）报告编号：CBL 声幅测井结果解释 序号 井段（m）长度（m）结论 1 2 3 4 5 6 7 8 9 10 11 12 13 14 CBL 声幅测井结果统计表 序号 质量等级 长度（m)比例（）1 优 2 中 3 差 检验：日期：审核：日期：第 页 共 页 DB34/T 29732017 17 储气井水泥胶结质量解释报告（二）报告编号：VDL 变密度测井第一界面胶结质量解释 序号 井段（m）长度（m）结论 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 VDL 变密度测井第一界面胶结质量统计表 序号 质量等级 长度（m)比例（）1 优 2 中 3 差 检验：日期：审核：日期：第 页 共 页 DB34/T 29732017 18 储气井水泥胶结质量解释报告（三）报告编号：VDL 变密度测井第二界面胶结质量解释 序号 井段（m）长度（m）结论 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 VDL 变密度测井第二界面胶结质量统计表 序号 质量等级 长度（m)比例（）1 优 2 中 3 差 检验：日期：审核：日期：第 页 共 页 DB34/T 29732017 19 储气井组平面布置方位图 报告编号：第 页 共 页 检验：日期：审核：日期：_
