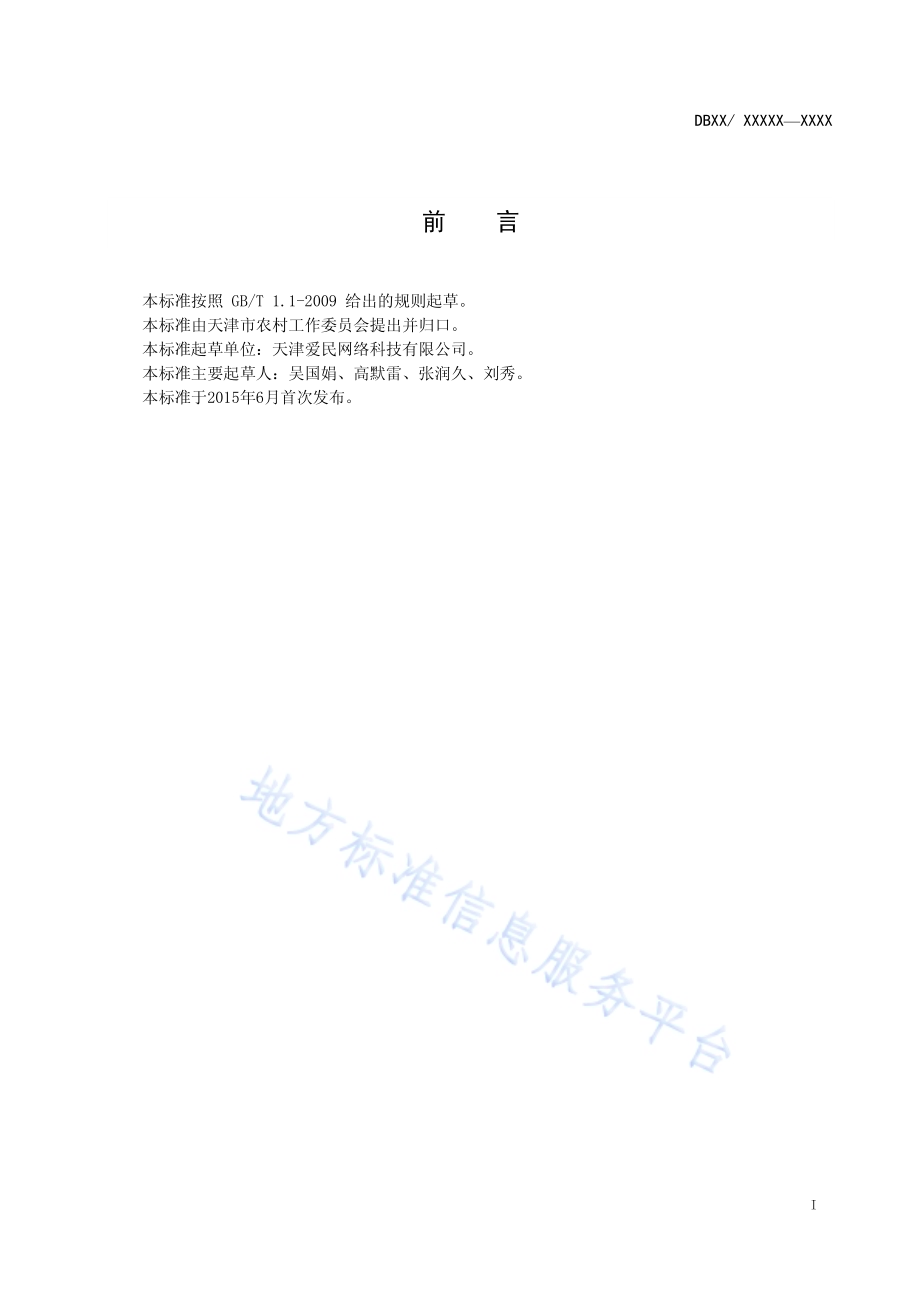

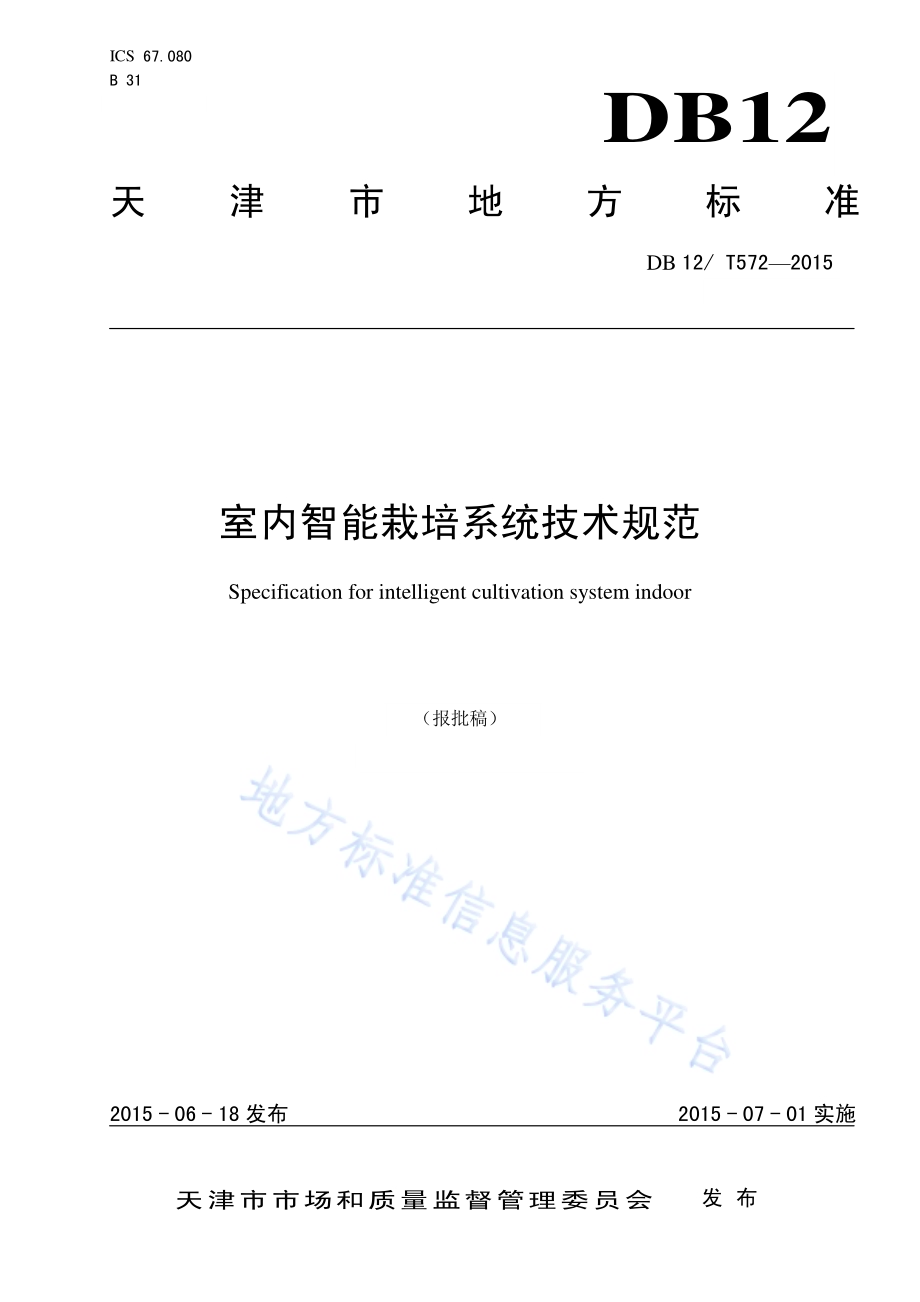

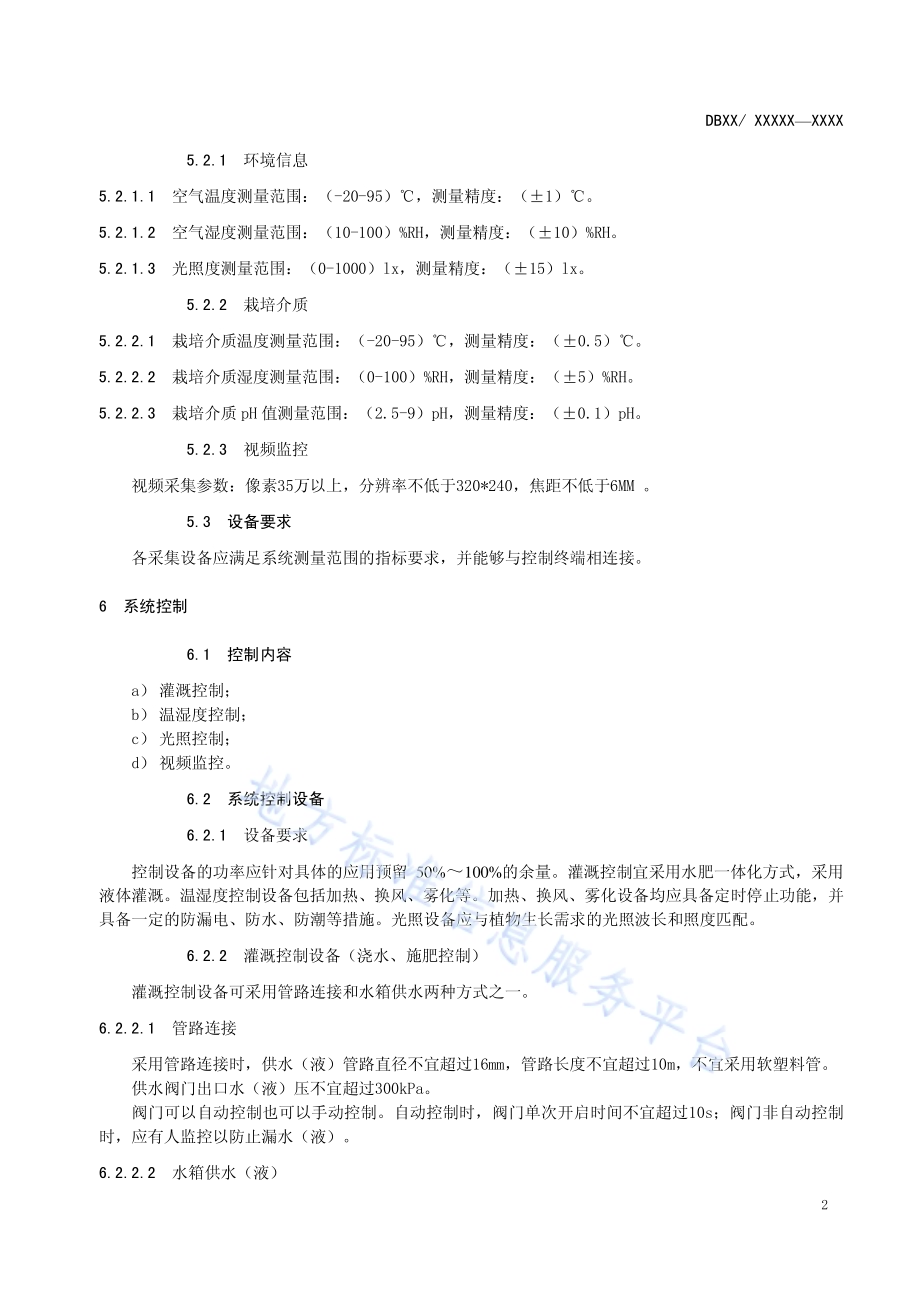

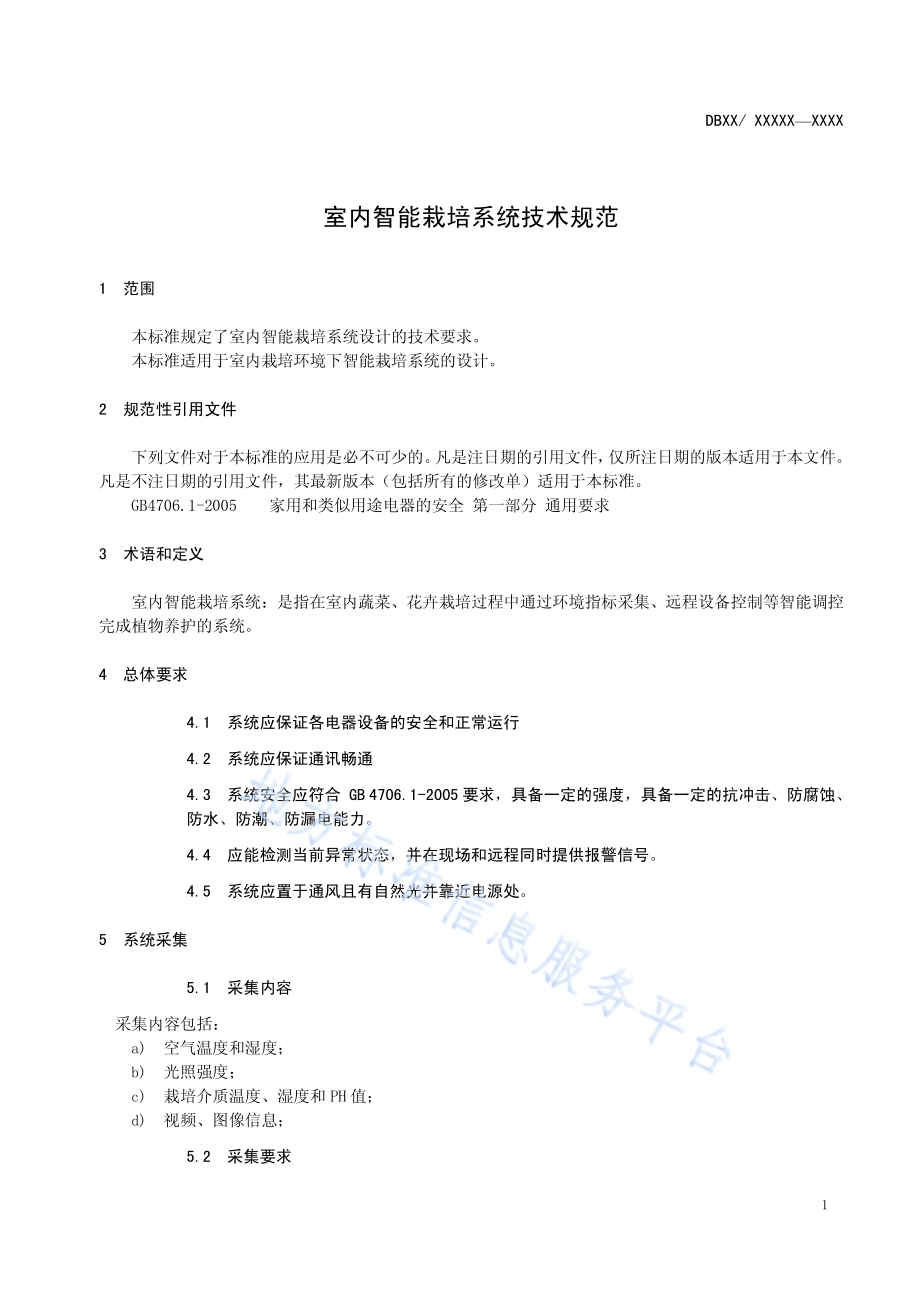

ICS 67.080 B 31 DB12 天津市 地 方 标 准 DB 12/T572 2015 室内智能 栽培系统 技术规范 Specification for intelligent cultivation system indoor（报批稿）2015-06-18 发布 2015-07-01 实施 天 津 市 市 场 和 质 量 监 督 管 理 委 员 会 发布 DBXX/XXXXX XXXX I 前 言 本标准 按照 GB/T 1.1-2009 给出 的规 则起 草。本标准 由 天 津市 农村 工作 委员会 提出 并归 口。本标准 起草 单位：天 津爱 民网络 科技 有限 公司。本标准 主要 起草 人：吴国 娟、高 默雷、张 润久、刘 秀。本标准 于2015 年6月 首次 发 布。DBXX/XXXXX XXXX 1 室内智能 栽培系 统技术规 范 1 范围 本标准 规定 了室 内智 能栽 培系统 设计 的技 术要 求。本标准 适用 于室 内栽 培环 境下智 能栽 培系 统的 设计。2 规范性 引用 文件 下列文 件对 于本 标准 的应 用是必 不可 少的。凡是 注 日期的 引用 文件，仅所 注 日期的 版本 适用 于本 文件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 标准。GB4706.1-2005 家用 和 类似用 途电 器的 安全 第 一 部分 通用 要求 3 术语和 定义 室内智 能栽 培系 统：是指 在室内 蔬菜、花 卉栽 培过 程中通 过环 境指 标采 集、远程设 备控 制等 智能 调 控完成植 物养 护的 系统。4 总体要 求 4.1 系统应 保证 各电 器设 备的 安全和 正常 运行 4.2 系统应 保证 通讯 畅通 4.3 系统安 全应 符合 GB 4706.1-2005 要 求，具备 一定 的 强度，具 备一 定的 抗冲 击、防 腐蚀、防水、防潮、防 漏电 能力。4.4 应能检 测当 前异 常状 态，并在现 场 和 远程 同时 提供 报警信 号。4.5 系统应 置于 通风 且有 自然 光并靠 近电 源处。5 系统采集 5.1 采集内 容 采集内 容 包 括：a)空气温 度和 湿度；b)光照强 度；c)栽培介 质温 度、湿度 和 PH 值；d)视频、图像 信息；5.2 采集要 求 DBXX/XXXXX XXXX 2 5.2.1 环境信 息 5.2.1.1 空气温 度 测 量范 围：（-20-95），测量 精度：（1）。5.2.1.2 空气湿 度测 量范 围：（10-100）%RH，测量 精度：（10）%RH。5.2.1.3 光照度 测量 范围：（0-1000）lx，测 量精 度：（15）lx。5.2.2 栽培介 质 5.2.2.1 栽培介 质温度 测 量范 围：（-20-95），测量 精度：（0.5）。5.2.2.2 栽培介 质 湿 度测 量范 围：（0-100）%RH，测量 精度：（5）%RH。5.2.2.3 栽培介质 pH 值 测量 范围：（2.5-9）pH，测量 精度：（0.1）pH。5.2.3 视频监控 视频采 集参 数：像素35 万 以上，分辨 率不 低于320*240，焦 距不 低于6MM。5.3 设备要 求 各 采集 设备 应满 足系 统测 量范围 的指 标要 求，并能 够与控 制终 端相 连接。6 系统控 制 6.1 控制内 容 a）灌溉控 制；b）温湿度 控制；c）光照控 制；d）视频监 控。6.2 系统控 制设 备 6.2.1 设备要 求 控制设备的 功率应 针对具 体的应用预 留 50%100%的余量。灌 溉控制 宜采 用水肥一体 化方式，采用液体灌 溉。温 湿度 控制 设 备包括 加热、换风、雾 化 等。加热、换 风、雾 化设 备均应 具备 定时 停止 功能，并具备一 定的 防漏 电、防水、防潮 等措 施。光照 设备 应与植 物生 长需 求的 光照 波长和 照度 匹配。6.2.2 灌溉控 制设 备（浇水、施 肥控制）灌溉控 制设 备可 采用 管路 连接和 水箱 供水 两种 方式 之一。6.2.2.1 管路连 接 采用管 路连 接时，供 水（液）管 路直 径不 宜超 过16mm，管 路长 度不 宜超 过10m，不宜 采用 软塑 料管。供水阀 门出 口水（液）压 不宜超 过300kPa。阀 门可以 自动控 制也可 以手 动控制。自动 控制时，阀 门单次 开启时 间不宜 超 过10s；阀门 非自动 控制时，应 有人 监控 以防 止漏 水（液）。6.2.2.2 水箱供 水（液）DBXX/XXXXX XXXX 3 采用水（液）箱 供水 时，宜与 栽 培介 质 平 置，不宜 放置在 栽培 容器 顶端。水箱容 积不 应少 于一 天的 供水（液）量。水箱供 水（液）应采 用水 泵，水 泵扬 程不 宜超 过3m，流量 不应 大于5升/分。6.2.2.3 水溶性 肥料 使用 可采用 人工 手动 注入，也 可以采 用专 门水 箱储 存。采用管 路供 水时 可将 水溶 性肥料 手动 注入 栽培 介质 中。6.2.3 温、湿 度控 制设 备 6.2.3.1 温度控 制包 括 加 热和 散热。加热 设备 宜选 用电 加热 装置；散热 设备 宜选 用风 扇。6.2.3.2 湿度控 制设 备：可采 用雾 化装置、喷 水装 置增 加环 境、栽 培介 质湿 度；可采 用换风、加 温设 备降低环 境湿 度。6.2.4 光照 控 制设 备 6.2.4.1 光照控 制包 括补 光和 遮阳。6.2.4.2 补光装 置宜 采用 适合 生长 和促进 光合 作用 的红 蓝混 合 LED 光源。植 物灯 的红 蓝灯色 谱比 例一 般在 5：1 10：1 之 间为 宜，光源 距离 植株 叶片 距离 不宜小 于 0.3m。宜 采用 自 动控制。6.2.4.3 遮阳装 置宜 采用 百叶 窗或 卷帘设 备。6.2.5 视频监 控设 备 视频监 控设 备 应 安装 在 能 够准确 观察 种植 植物 和周 围环境 的位 置，以便 实时 了解植物 生 长状 态及 周 边环境变 化。6.2.6 控制终 端 控制终 端（控 制盒）需 连 接采集 设备 和控 制设 备，并与数 据处 理中 心通 过网 络连接，实现 采集 信息 的上传和 控制 指令 的下 发。6.3 数据处 理设 备 用于实 现采 集信 息的 收集、分 析 和 控制 指令 的下 发，客 户的 养护 控制，以 及 数据的 显示 和分 析。包 含：数据处 理中 心，客户 操作 端等。6.3.1 处理要 求 远程通 讯应 采用 无线 传输。近 距离 应尽 可能 采用 节 省通讯 电缆 的传 输方 式。数据处 理系 统 应 具备 足够的响应 速度。6.3.2 数据处 理中 心 数 据处理 中心 应 包含中 央处 理器、中央数 据库和WEB 服 务器，其中中 央处理 器需 与 数据 采集端 及 控制终端（控制 盒）实 现网 络 连接，将采 集信 息汇 总，基于 中 央数 据库 中的 植物 栽培环 境指标 要求，生成 控制指 令，并 下发给控 制终端（控制盒）执行 调 控操作。WEB 服务器 接收远程 控制平 台发送 的用户指 令，传递给中央 处理 器，中央 处理 器将控 制指 令下 发给 控制 终端（控制 盒）执行 调控 操作。6.3.2.1 中央处 理器 应具 备云 计算、数据 分析 功能，能 支持 多用户 同时 在线。DBXX/XXXXX XXXX 4 6.3.2.2 中央数 据库 应保 存多 种植 物生长 的参 数指 标，保存 客户植 物生 长数 据和 控制 数据。6.3.3 客户操 作端 客户操 作端 应满 足用 户对 植物生 长中 各种 养护 控制 的操作 需要，可 通过 控制 面板、互联 网、移动 互 联网等方 式形式 实 现。7 系统维 护与 保养 7.1 对数据 采集 传感 器进 行定 期检测。7.2 对灌溉 和栽 培用 水（液）进行过 滤并 定期 更换，保 持水源 清洁。7.3 定期对 数据 处理 系统 硬件 设备进 行检 修和 保养。7.4 定期对 系统 设备 之间 的连 接线路 和管 道进 行检 查。7.5 定期对 控制 设备 进行 检修 和保养。_
