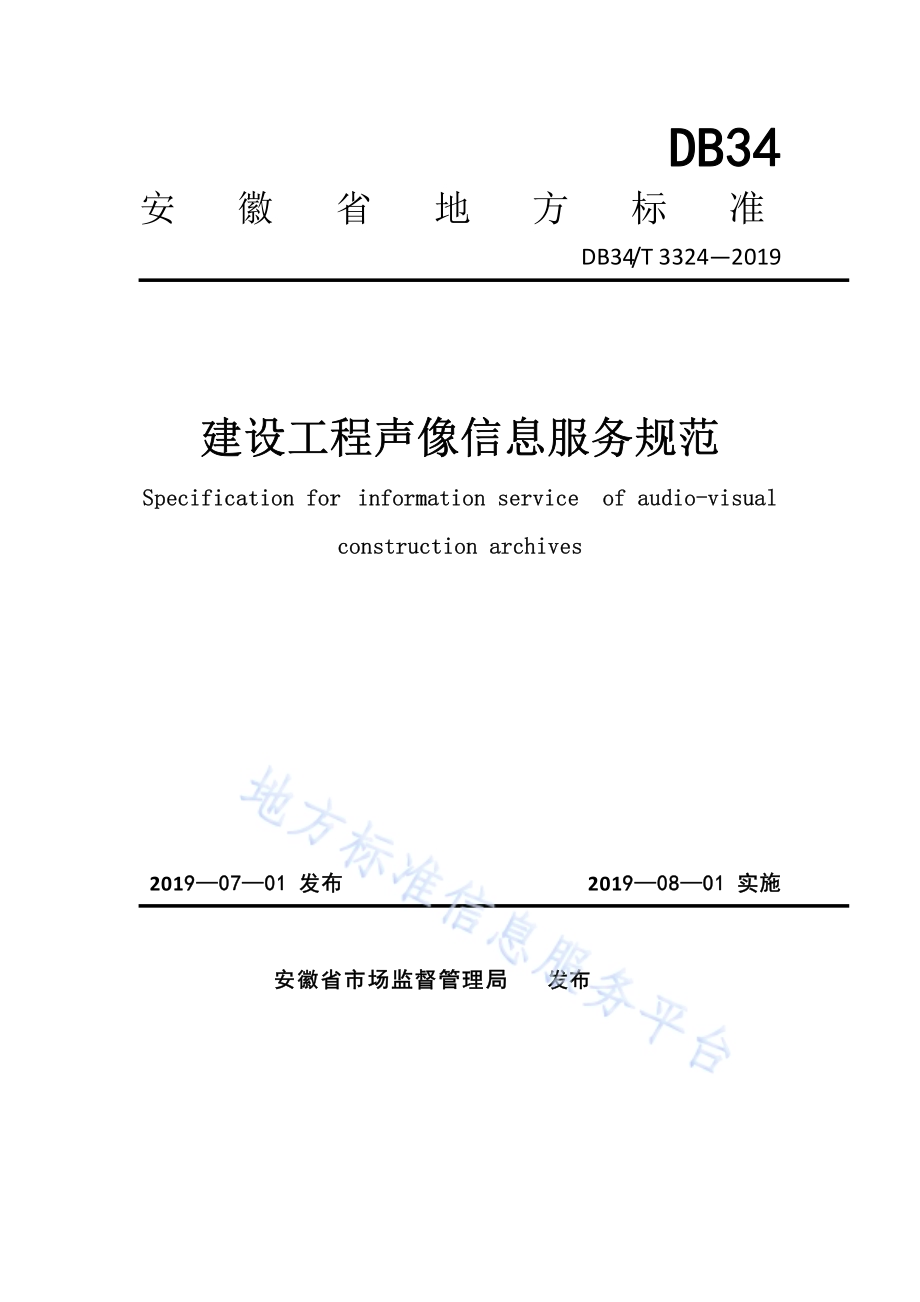

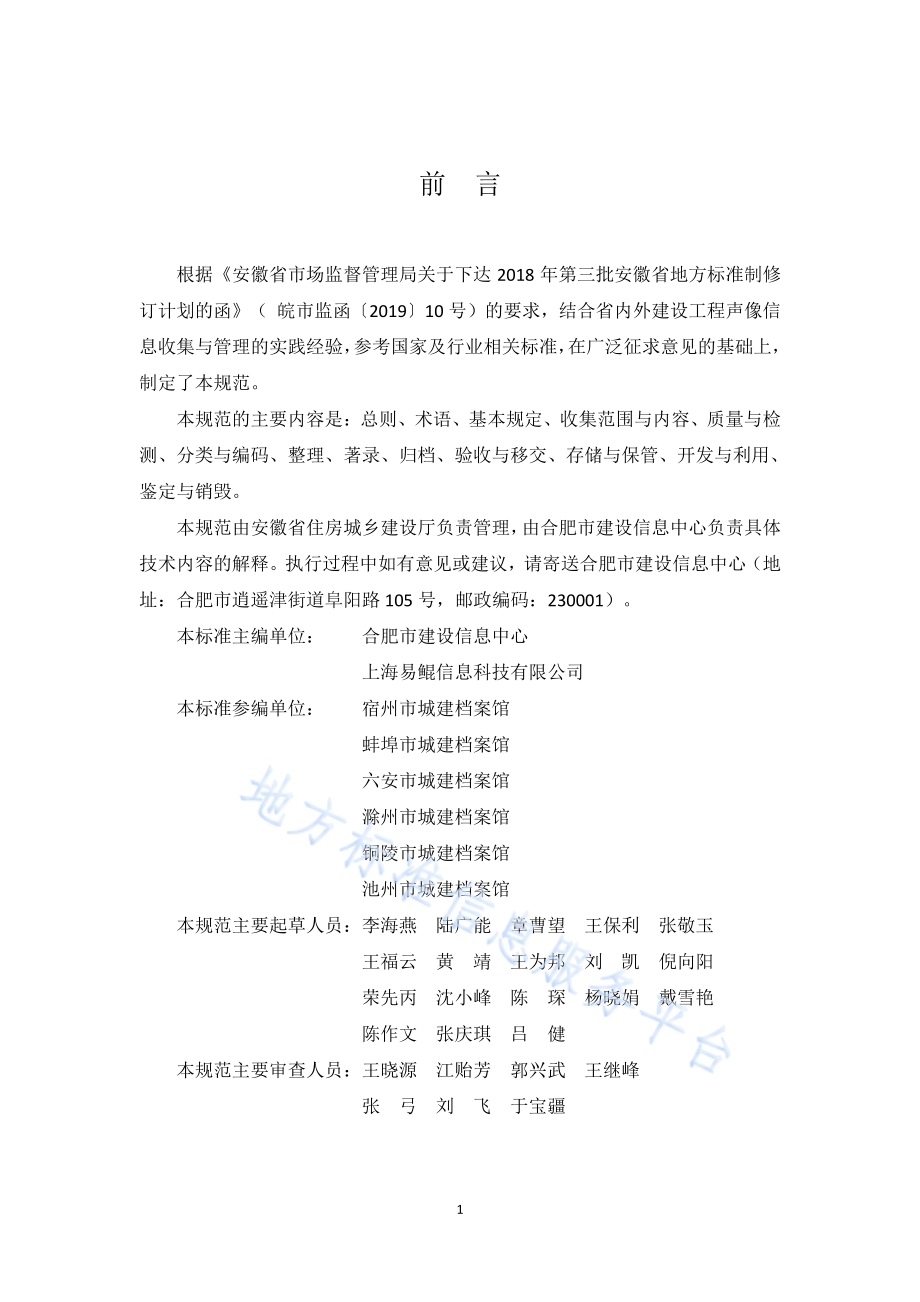

DB34 安徽省地方标准 DB34/T33242019建设工程声像信息服务规范 Specification for information service of audio-visual construction archives20190701 发布 20190801 实施 安徽省市场监督管理局 发布 1前言根据安徽省市场监督管理局关于下达 2018 年第三批安徽省地方标准制修订计划的函（皖市监函201910号）的要求，结合省内外建设工程声像信息收集与管理的实践经验，参考国家及行业相关标准，在广泛征求意见的基础上，制定了本规范。本规范的主要内容是：总则、术语、基本规定、收集范围与内容、质量与检测、分类与编码、整理、著录、归档、验收与移交、存储与保管、开发与利用、鉴定与销毁。本规范由安徽省住房城乡建设厅负责管理，由合肥市建设信息中心负责具体技术内容的解释。执行过程中如有意见或建议，请寄送合肥市建设信息中心（地址：合肥市逍遥津街道阜阳路 105 号，邮政编码：230001）。本标准主编单位：合肥市建设信息中心上海易鲲信息科技有限公司本标准参编单位：宿州市城建档案馆蚌埠市城建档案馆六安市城建档案馆滁州市城建档案馆铜陵市城建档案馆池州市城建档案馆本规范主要起草人员：李海燕陆广能章曹望王保利张敬玉王福云黄靖王为邦刘凯倪向阳荣先丙沈小峰陈琛杨晓娟戴雪艳陈作文张庆琪吕健本规范主要审查人员：王晓源江贻芳郭兴武王继峰张弓刘飞于宝疆 2目 录 1 总 则.12 术 语.23基本规定.44收集范围与内容.55质量与检测.65.1质量要求.65.2检测.76分类与编码.97整理.107.1一般规定.107.2照片资料的整理.107.3录音录像资料的整理.108著录.119归档.1210验收与移交.1311存储与保管.1412开发和利用.1513鉴定和销毁.16附录 A建筑工程声像档案归档范围与内容.17表 A.0.1 建筑工程声像档案归档范围与内容.17附录 B市政工程声像档案归档范围.21表 B.0.1道路工程声像档案归档范围.21表 B.0.2桥梁工程声像档案归档范围.23表 B.0.3地下管线工程声像档案归档范围.27表 B.0.4轨道交通工程声像档案归档范围.29表 B.0.5综合管廊工程声像档案归档范围.38附录 C声像档案的分类及编码表.43附录 D照片档案的著录.46 3附录 E 录音录像档案的著录.48附录 F 声像档案鉴定登记表.50本规范用词说明.51引用标准名录.52条文说明.53 11 总 则 1.0.1 为加强建设工程声像档案的管理工作，提高全省建设工程声像档案的管理水平，充分发挥声像档案在城市建设中的作用，制定本规范。1.0.2 本规范适用于建设工程声像档案的收集、归档、管理及开发利用。1.0.3 建设工程声像档案的归档管理，除应符合本规范外，尚应符合国家现行有关标准的规定。2 2 术 语 2.0.1 建设工程 construction project 经批准按照一个总体设计进行施工，经济上实行统一核算，行政上具有独立组织形式，实行统一管理的工程基本建设单位。它由一个或者若干个具有内在联系的工程所组成。2.0.2 声像档案 audio-visual archives 社会组织以及个人从事政治、军事、经济、科学、技术、文化、宗教等活动中形成的对国家和社会有保存价值的照片、录像、录音等，以声像为主，并辅以文字说明的历史记录。2.0.3 建设工程声像档案 audio-visual construction archives 在城市规划建设管理活动中直接形成的有保存价值的照片、录像、录音，以声像为主，并辅以文字说明的历史记录。2.0.4 建设工程档案 construction project archive 在工程建设活动中直接形成的对国家和社会具有保存价值的文字、图表(包括各类工程图）、声像、电子数据等不同载体形式的历史记录。也可简称为工程档案。2.0.5 单位工程 single project 具有独立的设计文件，竣工后可以独立发挥生产能力或工程效益的工程并构成建设工程的组成部分。2.0.6 分部工程 subproject 单位工程中可以按照专业性质、建筑部位或者材料种类、施工特点、施工程序、专业系统及类别等独立组织施工的工程。2.0.7 案卷 file 由互有联系的若干文件组成的档案保管单位。2.0.8 立卷 filing 按照一定的原则和方法，将有保存价值的文件分门别类整理成案卷，也称为组卷。32.0.9 归档 putting into record 文件形成单位完成其工作任务，将形成的文件立卷后，按规定报送档案管理机构。2.0.10 著录 record 在编制建设工程文件目录时，对建设工程文件的内容和形式特征进行分析、选择、记录的过程。2.0.11 元数据 metadata 描述电子文件的背景、内容、结构及其整个管理过程的结构化或半结构化数据。2.0.12 球形全景 球形全景是把空间想象成一个水平方向360度，垂直方向180度的球形，球形全景是一张2：1的图片。4 3 基本规定 3.0.1 声像档案的收集和整理应纳入工程建设管理的各个环节和相关人员的职责范围。3.0.2 声像档案应随工程建设进度同步形成。3.0.3 声像档案应纳入工程项目城建档案进行验收、移交。3.0.4 竣工验收后三个月内，建设单位应向城建档案管理机构移交一套真实完整的建设工程声像档案。3.0.5 声像档案工作人员应经过建设工程声像档案专业培训。3.0.6 城建档案管理机构应对声像档案收集和整理全过程进行监督和指导。5 4 收集范围与内容 4.0.1记录城乡规划、建设和管理活动中具有保存价值的声像档案。4.0.2工程建设过程中的照片（含球形全景）、录像（含项目专题片）、录音。4.0.3建筑工程声像档案收集内容应符合附录 A 的要求，市政工程声像档案收集内容应符合附录 B 的要求。4.0.4其它收集内容应符合城建档案业务管理规范CJJ/T1582011。6 5 质量与检测 5.1 质量要求 5.1.1声像档案拍摄应符合下列要求：1构图完整、重点突出、曝光准确、影像清晰、画面完整，能准确反映建设工程的实际。2拍摄内容应覆盖工程全过程，各环节拍摄的数量均要占一定比例且数量符合附录 A、B 的规定。3场景、景物、物体的拍摄镜头要有远景、中景和近景、重要工序、重要部位，隐蔽工程要求拍摄细部特征。对同一拍摄对象要求有不同角度及特写。拍摄画面中如有施工人员，须按规定着装。4不同阶段的照片及录像要有原貌、基础、重要施工阶段的全景。5工程中无法拍到的画面应有对应的动画（图片）剖面演示。5.1.2照片档案存储格式应符合下列要求：1格式：JPEG（jpg）、RAW；2分辨率：不低于 1200万像素；3ISO 感光度设置不大于 6400；4相机的 CCD（或 CMOS）的感光原件尺寸不小于 36x24mm。5.1.3 录像档案存储格式应符合下列要求：1文件格式应统一采用 MPEG2格式存储。a)分辨率不低于 1920 x1080；b)图像编码类型为逐行扫描；c)输出码流不低于 15M/bps；d)帧率不低于 25 帧/秒；e)数字视频采样格式为 4:2:0或 4:2:2；f)位深度不低于 8位。2音质要求 a）声道模式 7音频声道模式应不低于 2.0 声道，配置方式为左（L)和右（R）声道。b）音频编码：采样频率为 48kHz；样本精度压缩 16bits；最大数据传输率：640Kbps。3声画组合 a)录像档案的声音和画面应完全一致，不能出现画面错位、卡顿延迟、录像编制问题造成的播放时画面出现马赛克及滑音情况。b)对于专题片、含有会议、活动以及人物讲话的录像档案音频部分需保证声音清晰，无杂音。c)对于施工现场、竣工外貌拍摄不需要解说的录像需去除其中的音频元素。4录像字幕标准录像字幕宜采用白色字体，轮廓线颜色要与画面背景区分，且与声音同步。5.1.4录音档案存储格式应符合下列要求：1 文件格式：WAV、MP3。2 采样率不低于 48kHz。3 量化位数：16bit。4 声道以原始轨道数记录。5.1.5球形全景档案存储格式应符合下列要求：1 格式：JPEG（jpg）。2 合成的全景照片不低于 1亿像素。3 全景图的长宽比为 2:1。4 每张全景图大小不低于 50M。5.2 检测 5.2.1声像档案的检测应与工程建设进度同步。5.2.2声像档案应根据本规范 5.1 质量要求及附录 A、附录 B 进行检测。5.2.3声像档案应由声像档案收集单位进行检测，初检、复检由不同两人完成。5.2.4照片的检测应符合下列要求：1检测内容应包括照片的分辨率、格式、感光度是否达到质量要求，拍摄地点、场景、时间是否符合拍摄节点要求，照片数量是否全面反映建设工程过程 8和成果。2检测应通过播放设备逐一检查。5.2.5录像的检测应符合下列要求：1 检测内容应包括录像的完整性、图像的稳定性，录像内容是否和拍摄节点要求吻合，是否达到规定要求。2检测应通过播放设备逐一检查。5.2.6录音的检测应符合下列要求：1检测内容应包括录音的完整性、声音的清晰度，录音内容是否和拍摄要求吻合，是否达到规定要求。2检测应通过播放设备逐一检查。5.2.7球形全景的检测应符合下列要求：1检测内容应包括是否确实是球形全景，是否能反映建设工程全貌，是否达到规定要求。2检测应通过播放设备逐一检查。5.2.8专题片的检测应符合下列要求：1检测内容应包括是否和拍摄要求相吻合，文字解说、背景声音、场景、字幕是否同步，是否达到规定要求。2检测应通过播放设备逐一检查。9 6 分类与编码 6.0.1建设工程声像档案应按照片、录像、录音分类。6.0.2每一子类应划分属类，必要时可再细分为小类。分类原则应符合现行国家标准照片档案管理规范 GBT11821 要求。6.0.3建设工程声像档案的分类应按本规范附录 C 执行。6.0.4声像档案每一属类应按问题分组，不同拍摄日期同一问题的声像档案可归为一组，组的大小可为 1N。6.0.5每组应有一个组号，组内每份声像档案应有组内序号，其完整编码格式如下：大类编码子类编码属类编码组号组内序号大类编码、子类编码、属类编码参照附录 C，组号和组内序号均从“00001”开始顺序编码。10 7 整 理 7.1 一般规定 7.1.1声像档案的整理应遵循其形成规律，应有利于保持声像档案间的有机联系，便于保管与利用。7.1.2整理工作应包括分类、分组、命名。7.1.3声像档案的分类应按本规范附录 C 执行。7.1.4应根据本规范附录 A、附录 B 对声像资料进行甄选，判断其是否归档。7.1.5整理过程中不应损失声像档案的原始属性。7.1.6声像档案的分类、编码、立卷、编目可借助软件辅助实现。7.2 照片资料的整理 7.2.1照片整理时应去除拍摄焦距不准、主题不明、画面不清晰、不完整、场景重复的照片，同一角度宜保留 12张。7.2.2照片应按组整理，每组为同一问题。7.2.3在不同拍摄日期拍摄的同一问题的照片可归为一组。7.2.4照片组必须命名，命名宜采用问题日期命名法。7.2.5照片组应编写说明，概括揭示照片组所反映的全部信息。7.3 录音录像资料的整理 7.3.1录音、录像资料应按“件”为单位进行整理，以能完整的、相对独立的记录某一事件的录音录像为一件。7.3.2应将录音、录像片段按相对独立的事件进行处理，每一独立事件处理成一“件”，处理时应去除质量差画面和不属于该事件的画面。7.3.3录音、录像档案应按组整理，同一事件（问题）的“件”归为同一组，组应命名，一般采用问题日期命名法，命名应能反映该组内影像的主要内容。7.3.4应运用事由、时间、地点、人物、背景等要素编写每组的文字说明，或仅对命名未涉及内容作出补充。118 著 录 8.0.1著录应按照城市建设档案著录规范GB/T50323 的有关规定；8.0.2城建照片档案应以组为单位进行著录；8.0.3声像档案宜以件为单位进行著录，也可将同一问题的件归集为组，以组为单位进行著录。8.0.4照片档案的著录按照附录 D执行。8.0.5录音录像档案的著录按照附录 E 执行。129 归 档 9.0.1照片资料归档应符合下列要求：1照片拍摄数量应能够全面反映建设工程过程和成果。2归档的照片应真实、清晰、完整，并全面反映是该工程从立项开始到工程结束中拍摄的照片。3数码照片应采用档案级光盘刻录。光盘的标签应粘贴在光盘包装物上。每张数码照片光盘均做文字注释，录入时间、建筑物的名称、关键部位的名称、拍摄者等，并刻录进相应光盘中。9.0.2录像资料归档应符合下列要求：1录像拍摄数量能够全面反映建设工程过程和成果。2归档的录像应真实、清晰、完整，并全面反映是该工程从立项开始到工程结束中拍摄的录像。3录像应根据保管期限选择合适的存储介质。标签应粘贴在存储介质包装物上。均做文字注释，录入时间、建筑物的名称、关键部位的名称、拍摄者等，并存储在介质中。4专题录像片应当结构完整，有配音和字幕，并附有解说词电子稿。9.0.3录音资料归档应符合下列要求：1录音应当内容完整，声音清楚，材质完好，并符合长久保管的质量要求。2每个录音资料应当配有录音内容文字整理材料，并注明内容、时间、地点、人物。3录音应采用档案级光盘刻录。光盘的标签应粘贴在光盘包装物上。每张光盘均做文字注释，录入时间、建筑物的名称、关键部位的名称、拍摄者等，并刻录进相应光盘中。1310 验收与移交 10.0.1 声像档案应随工程其他竣工档案一并移交。移交内容按照本规范附录A、B执行。10.0.2 声像档案验收应符合下列要求：1 声像档案是否齐全、完整，能准确反映工程建设活动过程。2 拍摄内容覆盖工程全过程，各节点各环节拍摄数量均衡。3 声像档案形成应符合本规范5.1质量要求。4 声像档案分类整理应符合本规范7整理。5 录像档案内容应包括配有说明的原始素材及编辑后的录像专题片。专题片应主题突出，结构完整，片长符合要求，并附有解说词稿。6 录音应有完整的整理稿及讲话人的姓名、职务、录音时间等简要说明。7 照片、录音、录像的格式应符合本规范5.1 质量要求。8 声像档案载体应材质完好，不得有变形、断裂、磨损、划伤现象。10.0.3 移交应按下列要求执行：1 工程办理前期手续前领取声像档案归档告知书。2 工程竣工前应将声像档案整理后进行验收。3 验收合格后和其他竣工资料一起移交给城建档案管理机构。10.0.4 停建、缓建工程的声像档案不得移交。10.0.5 接收和移交声像档案应办理交接手续。1411 存储与保管 11.0.1声像档案在光盘上的存储和保管应符合电子文件归档光盘技术要求和应用规范DA/T382008 的有关规定。11.0.2声像档案及相应的元数据文件应存储在专业服务器及存储设备上，档案级光盘和移动硬盘亦可作为存储载体。11.0.3声像档案应存储三套，分别作为封存保管、调阅利用、异地备份使用。11.0.4存储数码声像档案的服务器应在专业机房保管，机房建设标准应符合 计算机场地通用规范GB/T2887 的要求。11.0.5城建档案管理机构应建设声像档案管理系统对其进行管理。1512 开发和利用 12.0.1档案开发应以档案素材为基础，编辑制作建设工程宣传片、城市形象宣传片、工程创新宣传资料片、科技普及教育片、建设成就图片展等。12.0.2档案利用应满足下列要求：1应执行国家行业标准城建档案业务管理规范CJJ/T158 的有关规定。2应编制声像档案目录、卡片等检索工具，为利用提供方便条件。3利用声像档案必须保证档案的安全，涉密部分严格执行国家有关规定。4具有知识产权的声像档案，外单位利用时，应按中华人民共和国知识产权法的有关规定办理。5声像档案原件不得借出，利用率高的声像档案可将复制件外借；外单位借用或复制声像档案，由城建档案管理机构负责办理。6在不影响保密的前提下，可利用声像档案举办报告会、展览会，编辑综合性或专题性画册、资料片等。1613鉴定和销毁 13.0.1声像档案的鉴定和销毁应遵照国家行业标准城建档案业务管理规范CJJ/T158 的有关规定进行。13.0.2鉴定工作必须有严密的操作规则，有文字的登记、评述、责任人、批准人等相关记录。包括鉴定照片形成的年代，反映的内容及载体材料等。13.0.3应通过史料考证、调查询问有关人员考证、实地考察、内容对照比较考证、请有关专家等方法进行技术鉴定。13.0.4声像档案应定期进行鉴定。鉴定登记表格见附录 F。13.0.5声像档案的销毁，经鉴定是没有保存价值的档案材料。13.0.6声像档案的销毁严格履行审批程序，制定详细销毁文件目录。销毁清册须永久保存。17附录A 建筑工程声像档案归档范围与内容 表 A.0.1 建筑工程声像档案归档范围与内容 一级 目录 二级目录 三级目录 照片（张）录像（分）全景照片（幅）工程 准备 阶段 工程前期 工程建设项目的可行性论证、土地征用、勘测设计、方案评审、招投标等前期重大活动 5 0.5原址原貌 原址原貌相关（如道路、原建筑等）5 2 1 工程、水文地质勘测 2 0.5征收或拆迁 征收或拆迁 2 0.5前期相关 工程总图规划效果、工程模型、沙盘及效果图 2 0.5开工仪式 2 0.5地基 与 基础 无支护土方 基槽放线、开挖 2 0.5有支护土方 基坑开挖 2 0.5井点降水、沉井的平面位置 2 0.5支护结构 2 0.5涉及基础结构安全的永久支撑系统等重大隐蔽工程 2 0.5地基处理 地基换土施工和处理前的原始地貌 2 0.5地基经加强处施工的地貌、基底 2 0.5桩基 桩基施工过程 2 0.5桩基工程静载试验 2 0.5桩基开挖后的动测试验 2土方开挖后整个桩位平面布置 2 0.5 18地下防水 涉及防水要求的砼表面 2 0.5地下室外墙地梁、顶梁、板、墙板、底板后浇带止水钢板或橡胶止水带的防水处理 2 0.5涂料防水层、卷材防水层施工前的基层处理与施工后平面 5 0.5其它涉及防水工程的施工前基层处理与施工后情况 2 0.5混凝土基础 基础钢筋施工 2 0.5后浇带封闭前的原貌与封闭后 2 0.5砌体基础 砌体拉结筋布置 2 0.5主体 结构 钢结构 地脚螺栓与基础钢筋固定 2 0.5钢结构的焊接、焊缝 2混凝土结构 模板支护、脚手架搭设 2 0.5钢筋工程 2 0.5混凝土浇筑 2 0.5预应力工程施工 2 0.5主体结构检测过程 5 1砌体结构 砌体拉结筋布置 2 0.5木结构 白蚁防治 2 0.5防火与防腐 2 0.5钢结构、网架和索膜结构 钢结构柱、梁的安装 2 0.5钢结构涂装（除锈、防腐、防水、防火）2 0.5钢构件吊装过程 2 0.5钢结构柱内砼浇筑 2 0.5屋面 工程 屋面 屋面基层 2屋面防水与密封施工 5 1 19屋面瓦面与板面施工 2 0.5装饰 装修 节能保温 外墙保温 2 0.5锚固件 2加强网铺设 2 0.5墙体热桥部位处理 2 0.5现场喷涂或浇注的有机类保温材料厚度施工 2 0.5保温拉拔试验 2 0.5钻芯试验取样 2 0.5屋面保温与隔热的施工过程 2 0.5幕墙 幕墙隐蔽（结构支撑）2幕墙安装 2 0.5给排水 给排水工程 管道敷设及设备安装 2 0.5通球试验 2 0.5建筑 电气 安装 建筑电气工程 电气工程隐蔽工程（线管预埋、等电位、穿线、避雷引下线、接地极）5 0.5电气照明及设备安装、调试、试运行 2避雷装置施工、测试 5 0.5通风与 空调 通风与空调工程 通风管道及设备安装 2电梯 工程 电梯 电梯及设备安装 2 1电梯调试 2 0.5智能 建筑 工程 建筑设备监控 系统 建筑设备监控系统 2 0.5火灾报警及消防联动系统 火灾报警系统 2 0.5消防联动系统 2 0.5节能 供暖空调设备及 供暖、暖通设备、冷热源、管网节能 2 20工程 管网节能 电气动力节能 配电、节能照度检测 2监控系统节能 监测、控制系统节能 2可再生能源 地源热泵、太阳能光热、光伏节能 2白蚁防治 白蚁防治 白蚁防治 2工程 竣工 阶段 竣工验收 专项验收会议（消防、环保、人防、规划、防雷、节能、档案）10 2竣工验收、仪式 2 0.5工程整体面貌 各单体竣工后面貌（正面、侧面、俯视）5 0.5室外环境（绿化、景观、道路等）2 0.5 项目整体竣工后面貌（各方向俯视）5 0.5项目整体俯视全景 5 5 21 附录B 市政工程声像档案归档范围 表 B.0.1 道路工程声像档案归档范围 一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）工程准备阶段 工程 前期 工程建设项目的可行性论证、土地征用、勘测设计、方案评审、招投标等前期重大活动5 0.5 原址 原貌 原址原貌相关（如道路、原建筑等）10/KM 1/KM 1/KM 工程、水文地质勘测 2 0.5 征收或 拆迁 征收或拆迁 2 0.5 前期 相关 工程总图规划效果、工程模型、沙盘及效果图 2 开工仪式 2 0.5 工程施工 阶 段 路基 土方开挖 2 路基开挖及支护 2 0.5 地基处理前的地貌 2 0.5 土石路基施工 2 0.5 底基层 各类底基层施工 5 基层 各类基层施工 5 透封层、粘层施工 2 面层 水泥砼面层、沥青砼面层的施工（摊铺、碾压）10 1 22水泥砼面层、沥青砼面层的验收（取芯、弯沉）2 挡土墙 挡土墙 5 0.5 人行道 人行道板的砼基夯实工作 2 铺设混凝土垫层 2 水泥砂浆找平层施工 2 人行道板、路缘石铺砌 2 附属 构筑物 附属构筑物 2 交通工程 标志标线路牌等的安放 5 工程竣工 阶 段 竣工验收 竣工验收 5 1 工程 整体 面貌 项目整体竣工后面貌 5 1 2 各路口面貌（带路名牌）5 23表 B.0.2桥梁工程声像档案归档范围 一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）工程准备阶段 工程 前期 工程建设项目的可行性论证、土地征用、勘测设计、方案评审、招投标等前期重大活动 5 0.5 原址 原貌 原址原貌相关（如道路、原建筑等）10/KM 1/KM 1/KM 工程、水文地质勘测 2 0.5 征收或 拆迁 征收或拆迁 2 0.5 前期 相关 工程总图规划效果、工程模型、沙盘及效果图 2 0.5 开工仪式 2 0.5 地基 与基 础 施 工阶段 扩大 基础 基坑开挖 2 0.5 土方回填 2 0.5 现浇混凝土（模板、支架、钢筋、混凝土）5 0.5 砌体 2 沉入桩 预制桩施工 2 钢管桩施工 2 灌注桩 机械成孔 2 人工挖孔 2 0.5 钢筋笼制作与安装 2 混凝土灌注 2 0.5 沉井 沉井制作（模板、支架、钢筋、混凝土、钢壳）5 1 浮运 2 0.5 下沉 2 0.5 清基与填充 2 0.5 24一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）地下 连续墙 施工 成槽施工 2 0.5 钢筋骨架 2 水下混凝土 2 承台 模板、支架、钢筋、混凝土 5 1 墩台 砌体墩台石砌块、砌块砌体 2 现浇 混凝土 墩台 模板、支架、钢筋、预应力混凝土 5 1 预制 混凝土柱预制混凝土柱施工 2 盖梁 盖梁 盖梁施工 5 1 支座 支座 支座施工 5 1 索塔 索塔 模板、支架、钢筋、预应力混凝土 5 1 钢构件安装 2 0.5 锚锭 锚锭 锚固体系制作 2 0.5 锚固体系安装 2 0.5 桥跨结构 混凝 土梁、结合梁 模板 2 0.5 支架 2 0.5 钢筋 2 0.5 0#段混凝土浇筑 5 1 预应力施工 2 0.5 梁（板）安装 2 0.5 中跨合拢段施工 5 1 钢梁 安装 5 1 拱部与 拱圈砌筑与浇筑 5 1 25一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）拱上 结构 转体施工 2 0.5 斜拉桥 的主梁 与拉索 0#混凝土浇筑 5 1 支架上安装钢梁箱 2 0.5 拉索安装 2 0.5 中跨合拢段施工 5 1 悬索桥 的加劲梁与缆索 锁鞍安装 2 0.5 主缆架设 5 1 索夹和吊索安装 2 0.5 加劲梁段拼装 2 0.5 桥面 桥面 排水设施 2 0.5 防水施工 2 0.5 桥面铺装 2 0.5 伸缩装置 2 0.5 防护设施 2 0.5 人行道 2 0.5 顶进 箱涵 顶进 箱涵 工作坑开挖 2 0.5 箱涵预制（模板、支架、钢筋、混凝土）2 0.5 箱涵顶进 5 1 附属 结构 附属 结构 隔声与防眩装置 2 0.5 梯道 2 挡土墙 2 0.5 工程 竣工 阶段 竣工 验收 动静载试验 5 1 竣工验收 5 1 工程 项目整体竣工后面貌 5 1 2 26一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）整体 面貌 桥两端面貌 2 27表 B.0.3 地下管线工程声像档案归档范围 一级目录 二级目录 三级目录 案卷 名称 照片（张）录像（分）工程准备阶段 工程 前期 工程建设项目的可行性论证、土地征用、勘测设计、方案评审、招投标等前期重大活动 5 0.5原址 原貌 原址原貌相关（如道路、原建筑等）10/KM 1/KM 工程、水文地质勘测 2 0.5征收或 拆迁 征收或拆迁 2 0.5前期 相关 工程总图规划效果、工程模型、沙盘及效果图 2 0.5开工仪式 2 0.5土方工程 地基与 基础 工程 沟槽开挖 2基坑开挖 2 0.5沟槽、基坑回填 2 0.5通信管线 工 程 管线 工程 井盖板钢筋 2垫层 2安管 2 0.5通信井砌筑 2模板安装 2 管道工程 管道 主体 工程 管道铺设 2 0.5管道支架安装防腐处理 2混凝土包封 2管道接口安装施工 2 0.5工作井、砌筑、盖板 2阀门井基础 2 28一级目录 二级目录 三级目录 案卷 名称 照片（张）录像（分）阀门安装 2防水层施工 2供电排管工程 主体 结构 工程 管道 主体 垫层施工 2底板施工 2管道敷设 5 1顶板施工 2路灯照明工程 路灯 安装 管道敷设 2线缆施工 2配电柜安装调试 5 1接地测试 2灯具安装 2试运行测试 2附属 工程 附属 工程 附属工程 2工程竣工 阶段 工程 竣工 工程验收 5 1竣工后项目面貌 2 29表 B.0.4 轨道交通工程声像档案归档范围 一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）工程准备阶段 工程 前期 工程建设项目的可行性论证、土地征用、勘测设计、方案评审、招投标等前期重大活动 5 0.5 原址 原貌 原址原貌相关（如道路、原建筑等）10/KM 1/KM 1/KM 工程、水文地质勘测 2 0.5 征收或 拆迁 征收或拆迁 2 0.5 前期 相关 工程总图规划效果、工程模型、沙盘及效果图 2 0.5 开工仪式 2 0.5 土建施工 阶 段 区间 建筑 区间开挖 2 0.5 防漏敷设 2 0.5 车站 建筑 主体围护结构施工 5 1 基坑开挖（随开挖随架设钢支撑）10 3 综合接地网施工 10 2 浇筑底板垫层 2 0.5 底板防水层铺设 5 1 底板浇筑（钢筋、模板、砼浇筑）5 1 搭设中板碗扣支架 2 0.5 铺设侧墙防水，铺设防水中进行中板底模安装 5 1 侧墙浇筑（钢筋、模板、砼浇筑）2 0.5 风亭（整体）（开挖时的情况，钢筋绑扎时及完成时，混凝土浇筑完成时）5 1 30一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）通道 5 1 各出入口（整体）（开挖时的情况，钢筋绑扎时及完成时，混凝土浇筑完成时）2 1 中板浇筑（钢筋、模板、砼浇筑）5 1 顶板浇筑（钢筋、模板、砼浇筑）5 1 二次结构（填充墙、构造柱、台阶的施工情况及完成后）10 2 其他附属结构 5 1 预埋件（预埋时）2 0.5 人防工程(防爆门的安装及其他人防设备的安装）5 1 土方回填（回填前的样貌，回填时的施工过程，回填完毕后的样貌）5 1 道路恢复（完全恢复后的样貌）5 1 2 施工监测 2 0.5 盾构 工程 端头加固取芯 2 盾构机吊装 2 0.5 盾构机安装 10 2 反力架安装 5 盾构机到达、调头、始发 5 1 盾构出土 2 0.5 管片安装 10 3 联络通道施工 5 1 管片防水 5 1 同步注浆 2 0.5 31一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）二次注浆 2 0.5 洞门（后浇环梁）制作、（洞门）破除 10 2 施工监测 2 0.5 全线洞通 2 0.5 设备安装 阶段 机电 安装 冷水机组(安装时及安装完毕）5 1 空调机组（(安装时及安装完毕）5 1 多联机(安装时及安装完毕）5 1 风机(安装时及安装完毕）5 1 风阀(安装时及安装完毕）5 1 水泵(安装时及安装完毕）5 1 冷却塔(安装时及安装完毕）5 1 气体灭火系统(安装时及安装完毕）2 0.5 阀门(安装时及安装完毕）2 0.5 电梯(安装时及安装完毕）2 0.5 自动扶梯(安装时及安装完毕）2 0.5 屏蔽门(1、屏障门安装工况 2、各 站 台 屏障门（正面整体、背面整体、开关闭状）3、动力机构 4、门禁系统 5、屏蔽门站台绝缘地板 6、设备联动试验）5 1 环控机房(安装时及安装完毕）2 0.5 单体调试 2 1 车站 装修 站台、站厅装修工况 5 1 站台（应有站名）2 站台层（应有梯口）2 站台端（应有隧道、站台）5 32一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）站厅（应有电梯、阶梯）5 站厅层（正中、左侧、右侧）3 通道、盲人通道 2 各出入口（外正面、外侧面）5 风亭（外侧面）2 牵引 供电 及电力 监控 电缆铺设 2 0.5 调试工况 2 0.5 大型电力设备安装 5 2 大型电力设备吊装 5 2 变电站（正、侧）2 电压调试工况 5 1 接触网 隧道内接触网敷设 5 1 电缆铺设 5 1 调试工况 5 1 冷滑试验 2 1 热滑试验 2 1 通信 通信电缆的敷设 5 1 通信设备 2 站场信号敷设 5 1 信号调试 5 1 信号 信号电缆的敷设 5 1 设备安装 5 1 信号调试 2 1 预埋管敷设 2 0.5 自动 各个站内的线缆敷设 2 0.5 33一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）售检票 各站售检票设备安装 2 0.5 人工售票厅安装 2 0.5 设备房设备安装 2 0.5 设备单机调试 2 1 设备站级调试 2 1 设备系统调试 2 1 设备压力测试 2 1 模拟运营测试 2 1 与其他专业接口测试 2 1 防灾 报警 防灾报警设备安装 2 1 系统调试 5 1 轨道 工程 轨道吊装 2 0.5 车辆段轨道敷设 5 1 盾构隧道内轨道敷设 5 1 轨排组装 5 1 道床施工（钢筋、模板、混凝土浇筑）5 1 轨道精调 5 1 钢弹簧浮置板及隔离式减振垫道床基底施工 5 1 钢弹簧浮置板道床顶升作业 2 0.5 隔离式减振垫道床隔离层铺设 2 0.5 道岔施工 2 0.5 长轨焊接 2 0.5 钢轨放散锁定 2 0.5 轨道打磨 2 0.5 34一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）轨道调试 5 1 隧道冲洗 2 0.5 火灾 报警 系统 管路、桥架、线缆的安装 5 1 控制类、探测类、其他类设备带点调试 5 1 设备联动试验 2 1 系统联调 2 1 144 小时运行调试 2 1 排烟试验 2 1 灭火试验 2 1 警报测试 2 1 车辆段 土方开挖 2 0.5 土方回填 2 0.5 地基处理（沟塘处理施工）2 0.5 桩基工况（钻孔灌注桩钢筋笼制作及安装）2 0.5 地下构造物施工（承台、筏板基础施工）2 0.5 建筑施工工况(外部，内部，屋面)5 控制中心 2 仿真运行区 2 试车线（筏板，道床，铺轨施工）5 信号楼 2 运用库 2 办公楼 2 材料库 2 维修库 2 35一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）机车库 2 洗车库、喷漆库、列检库、物资库 4 车辆段接触网敷设 5 1 信号施工 5 1 通信施工 5 1 构筑物 2 设备基础（不落轮镟坑、固定架车机坑、移车台、称重设备、洗车机础、轮对受电弓动态检测基础等）5 1 轨道铺设 5 1 主变 电所 土建部分 5 1 主控楼基础地基验槽 5 1 主控楼施工（钢筋、模板、砼浇筑）5 0.5 主控楼防水施工 2 0.5 主控楼接地施工 2 0.5 机电部分 主变压器安装 2 0.5 主变中性点设备安装 2 1 35kV母线桥安装 2 1 110kV组合电器安装 2 1 35kV动态无功补偿装置安装 2 1 35kV开关柜安装 2 主控及直流设备安装 2 1 接地变安装 2 0.5 站用变安装 2 0.5 火灾报警设备安装 2 0.5 36一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）视频监控设备安装 2 0.5 电缆敷设 2 0.5 高压电缆终端制作 2 0.5 电缆在线监测设备安装 2 1 避雷器安装 2 0.5 光纤熔接 5 1 电气一次试验 2 1 电气二次调试 2 1 地调联调 2 1 与轨道交通控制中心联调 2 1 全线电通 2 0.5 110kV线路 土方开挖 2 0.5 垫层混凝土施工 2 0.5 电缆排管施工 2 0.5 高压电缆敷设 2 0.5 电缆监测系统感温光缆敷设 2 0.5 电缆 隧道 土方开挖 2 0.5 地基验槽 2 0.5 垫层混凝土施工 2 0.5 防水施工 2 0.5 高压电缆敷设 2 0.5 电缆监测系统感温光缆敷设 2 0.5 工程竣工 阶 段 竣工 阶段 联合调试及整改 5 1 综合验收（含专项验收会议）5 1 试运营场面 5 1 37一级 目录 二级 目录 三级目录 照片（张）录像（分）全景照片（幅）各站点站台层、站厅层、出入口竣工后面貌 5 1 10竣工后车辆段、停车场全貌（包括各单体）5 1 5 38表 B.0.5 综合管廊工程声像档案归档范围 一级 目录 二级 目录 三级目录 照片（张）录像（分）基础工程阶段 土石方 挖方 施工 围护结构 2施工测量、定位 2 0.5挖土（机械施工、人工施工时和完成后的场面）2 0.5地面及基坑降排水情况（施工时和完成后的场面）2 0.5人工修边和坑底整平工作（施工时和完成后的场面）2 0.5集水坑和排水沟的设置（施工时和完成后的场面）2 0.5现浇 混凝土 结构 构筑物施工（钢筋绑扎完成后及混凝土浇筑完成后的面貌）5 0.5框架基础施工（设备基础施工）2 0.5垫层施工 2 0.5预埋管（件）工程 预埋管件的埋设（施工情况和完成情况）2 0.5土方回填施工 夯实基础 2 0.5综合管廊 主体结构部 分 结构 工程 舱室设置 2底板（钢筋绑扎焊接时的情况及混凝土浇筑完成后的面貌）5 1中板（钢筋绑扎焊接时的情况及混凝土浇筑完成后的面貌）5 1顶板（钢筋绑扎焊接时的情况及混凝土浇筑时的施工情况和完成后的面貌）5 1顶板设置供附件安装用的吊钩拉环和导轨 2防止差异沉降的密封盒施工 2 0.5 39舱室出入口送排风口施工情况 2 0.5变形缝、施工缝、预制构件接缝（施工情况和完成后的面貌）5 1拼缝处的密封垫与密封垫沟槽设置情况（施工情况和完成后的面貌）2 0.5廊变形缝与变形缝的止水构造（施工情况和完成后的面貌）2 0.5支架管道检修通道的设置 2 0.5二次结构（填充墙、构造柱、台阶的施工情况及完成后的情况）5 1附属结构（施工情况和完成后的面貌）2 0.5预埋件（预埋时的情况）2 0.5综合接地（施工情况和完成后的面貌）2 0.5防水卷材铺贴（基础防水施工过程及完成后的情况，侧墙防水的施工过程及完成后的情况）5 1人防工程(防爆门的安装及其他人防设备的安装）2 0.5监控中心（安装调试等）2 0.5每个舱室设置、人员出入口、逃生口、吊装口、进风口、排风口、管线分支口（施工情况完成情况）5电缆金属套的安装（施工情况和完成后的面貌）2电气设备金属外壳的安装（施工情况和完成后的面貌）2缆线管廊的可开启盖板设置（施工情况和完成后的面貌）2 40土方回填（回填前的样貌，回填时的施工过程，回填完
展开阅读全文
