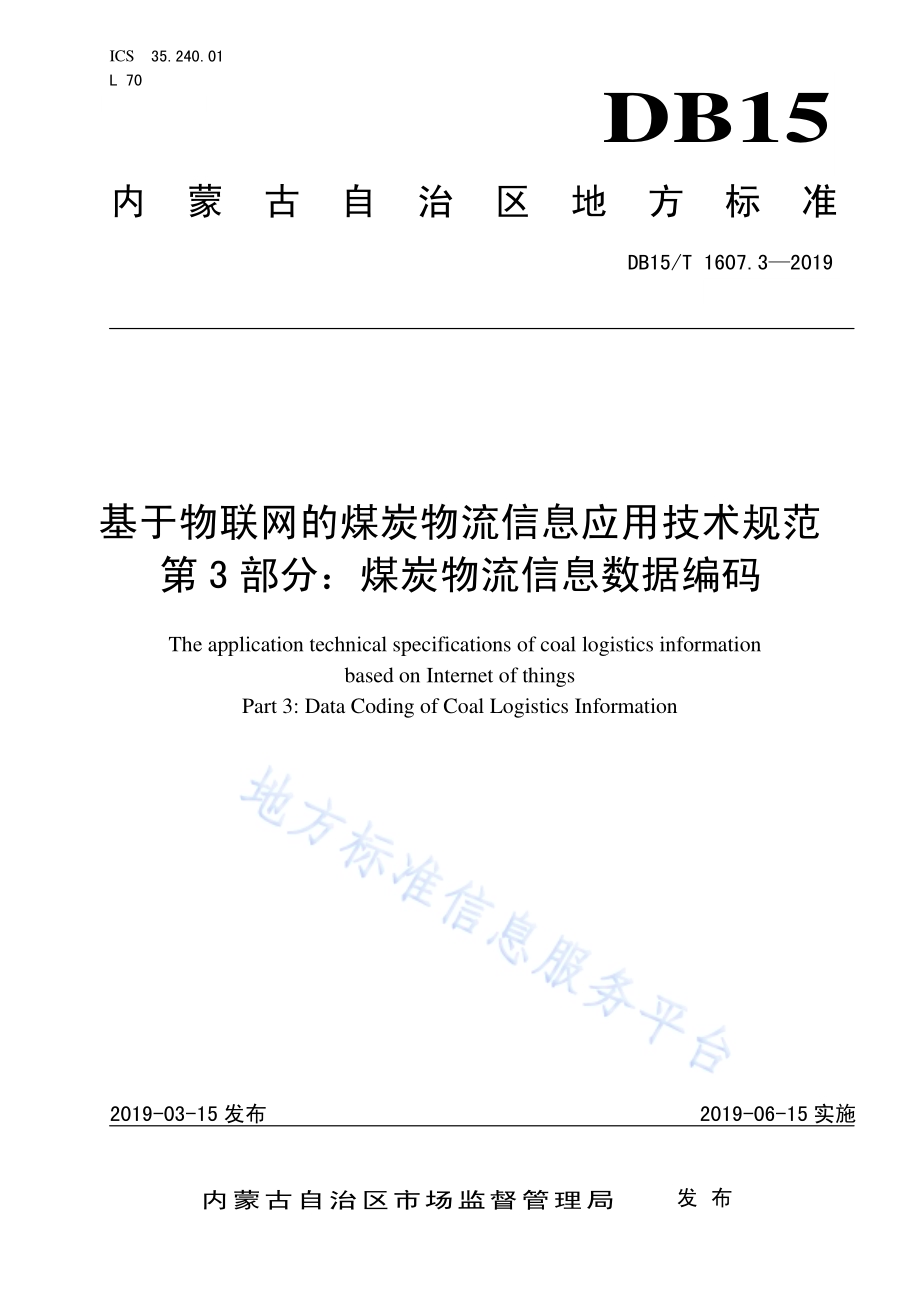

ICS 35.240.01 L 70 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1607.3 2019 基于物联 网的煤炭 物流信息 应用技术 规范第3 部分：煤炭物 流信息数 据编码 The application technical specifications of coal logistics information based on Internet of things Part 3:Data Coding of Coal Logistics Information 2019-03-15 发布 2019-06-15 实施 内 蒙 古 自 治 区 市 场 监 督 管 理 局 发布 DB15/T 1607.3 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 二 维码 编码 规则.2 5 数 据引 用规 则.3 DB15/T 1607.3 2019 II 前 言 本部分 根据GB/T 1.1 2009 给出 的规 则编 写。DB15/T 1607 分 为四 个部 分：第1部 分：业务 流程 概 述；第2部 分：物流 信息 内 容；第3部 分：煤炭 物流 信 息数据 编码；第4部 分：应用 准则。本部分 为DB15/T 1607的第3部分。本部分 由内 蒙古 自治 区电 子信息 标准 化技 术委 员会 提出。本部分 由内 蒙古 自治 区电 子信息 标准 化技 术委 员会（SAM/TC13）归 口。本部分 起草 单位：内 蒙古 伊泰信 息技 术有 限公 司、内蒙古 自治 区电 子信 息产 品质量 检验 院。本部分 主要 起草 人：刘 建 华、刘峰、王锐、巴 图、刘 焜、杜建 飞、李 慧斌、杨 健、王变 宏、王 盘利、项天奇、王 波、秦磊、许 晓东。DB15/T 1607.3 2019 1 基于物联 网的煤 炭物流信 息应用 技术规范 第3 部分：煤炭 物流信息 数据编 码 1 范围 本部分 规定 了以 煤炭 物流 物联网 技术 应用（以 下简 称应用）的 术语 和定 义、业务流 程、功能 要求、编码规 范、集成 应用。本部分 适用 于煤 炭生 产、运输、销售 及相 关政 府管 理部门 针对 煤炭 物流 运输 管理信 息系 统的 建设 和物流信 息的 追溯 与共 享。本标准 适用 于煤 炭物 流过 程物联 网信 息基 于二 维码 应用的 数据 编码 规范。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 2260 行 政区 划数 字 代码 GB/T 3730.1 汽车 和挂 车 类型的 术语 和定 义 GB/T 4754 国民 经 济行 业 分类 GB/T 5751 中 国煤 炭分 类 GB/T 7665 传 感器 通用 术 语 GB/T 17608 煤 炭产 品品 种和等 级划 分 GB/T 18284 快 速响 应矩 阵码 GB/T 26335 工 业企 业信 息化集 成系 统规 范 GB/T 33458 公 路物 流主 要单证 要素 要求 GB/T 33993 商 品二 维码 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 数据 data 对事实、概 念或 指令 的一 种形式 化表 示，适应 于以 人工或 自动 方式 进行 通信、解释 或处 理。3.2 数据集 dataset 一种由 数据 所组 成的 集合。DB15/T 1607.3 2019 2 3.3 数据项 data Item 通过数 据类 型（逻辑 的、数值的、字 符的 等）及数 据长度 来描 述实 体的 某种 属性。3.4 数据元 素 data element 用一组 属性 描述 定义、标 识、表 示和 允许 值的 一个 数据单 元 3.5 数据结 构 data structure 相互之 间存 在着 一种 或多 种关系 的数 据元 素的 集合 和该集 合中 数据 元素 之间 的关系 组成。4 二维码 编码 规则 4.1 编码方 式 煤炭物 流行 业信 息传 递的 特点主 要为 信息 的利 用、验证、防 伪、追溯 以及 更 多能交 互信 息的 商业 应用服务，同 时，业务 信息 传 递环节 多，打印 的票 据在 使用过 程中 的自 然环 境差，适合 使用QR码 编码 方式。4.2 需要编 码的 数据 项 4.2.1 煤炭物 流整 个业 务链 的数 据较多，在 数据 传递 过程 中不可 能将 全部 的信 息进 行二维 码编 码，需要将各 环节 关键 的信 息项 进行集 合形 成关 键信 息数 据集，针对 数据 集进 行二 维码的 编码。4.2.2 煤炭销 售环 节是 煤炭 物流 业务链 中的 核心 部分，该 环节产 生的 业务 数据 为关 键业务 数据，形 成煤炭物 流核 心业 务数 据集，对该 数据 集进 行二 维码 的编码，以 供其 他业 务环 节 便捷、快 速的 利用。需 要进行二 维码 编码 的数 据集 包含必 要的 数据 项包 含以 下信息：出 库单 编号、煤 矿名称、客 户名 称、煤 类 编码、煤种 名称、车牌 号、毛重、皮 重、净 重、煤 价、金 额、煤 矿所 属行 政区 划代码、运往 地行 政区 划 代码、出 库时 间。详见 附 录A。4.3 二维码 的明 文部 分与 密文 部分 在煤炭 物流 运输 过程 中，为 保证交 易双 方核 心商 业信 息的机 密，同时 兼顾 各环 节 数据利 用的 便捷 性，在二维 码编 码时，需 要将 共用的 信息 部分 明文 处理，包括 出库 单编 号、煤类 编 码、车 牌号、毛 重、皮重、净重、煤矿 所属 行政 区划 代码、运往 地行 政区 划代 码、出 库时 间，其他 信息 为交易 双 方 的商 业信 息，包括：煤 矿名 称、客户 名称、煤种 名称、煤 价、金额，在二 维码 编码 时需 要加 密处理。4.4 采用的 加密 算法 煤炭物 流过 程中 信息 的安 全级别 低，单笔 业务 信息 泄漏后 给业 务双 方带 来的 损失小，结 合数 据利 用的便捷 性，在煤 炭物 流业 务数据 加密 生成 二维 码时，采用 对称 的加 密方 式进 行。4.5 编码的 规则 4.5.1 条码单 据识 别标 识：CL，用于单 据类 型的 正确 判断。DB15/T 1607.3 2019 3 4.5.2 版本号 为：1。用于 标识 将 来可能 的核 心内 容串 变化，方便 客户 程序 兼容 读取，如发 生变 化，此值递增。4.5.3 校验码 为 串S1 的十 六进 制 CRC16。用于 核心 内容 串的完 整性 校验。4.5.4 数据组 成规 则定 义如 下：a)数据串 中的 每一 个数 据项 用|分 隔；b)核心数 据串 S1，S1=随 机码|出 库单编 号|煤 类编 码|车牌 号|毛重|皮重|净重|煤矿 所属行 政区划代 码|运往 地行 政区划 代码|出 库时间|煤矿 名称|客户名 称|煤种 名称|煤价|金额，其中 随机码用 于辅 助校 验单 据的 有效性；c)S1 头 部加 入附 加信 息，得 到串 S2，S2=条 码单 据识 别标识（此 时 为CL)+版 本号（1 位，此时固定 为1）+CRC16（4 位hex）+|+S1；d)串S2 加密 得到S3，即 S3=加 密（S2）；e)将 S3 头 附加 过滤 条件 和加 密方式，得 到最 终结 果 S，S=前缀（固 定为CL）+1 位加 密 方式（固 定 为1）+|+S3；f)条 码 串 示 例：CL1+CP190000201702210002|100060|蒙K12345|65.50|15.00|40.50|150100|152700|15:30:00+加密(12345|*煤矿|*公司|块煤|300.00|12150.00)。4.6 二维码 的大 小及 容错 率 4.6.1 煤炭物 流信 息二 维码 符号 的大小 应根 据编 码内 容、纠错等 级、识读 设备 与系 统、标 签允 许的 空间等因 素确 定，最小 模块 尺寸不 宜小 于 20 mm，不 宜大于 60 mm。4.6.2 根据煤 炭物 流行 业的 特点 和使用 环境，采 用 QR 编 码 方式的 二维 码容 错率 宜 为H 级或Q 级。5 数据引 用规 则 5.1 识别设 备 充分考 虑设 别设 备安 装、更换的 便捷 性，宜使 用 USB 2.0、USB 3.0 接 口类 型 的二维 码扫 描设 备。5.2 引用规 则 煤炭物 流各 环节 引用 煤炭 物流过 程的 核心 数据，主 要 通过纸 质票 据显 示的 信息 获取或 通过 该票 据上的二维 码扫 描进 行信 息获 取，其中 二维 码扫 描的 便 捷性是 不言 而喻 的。在 引 用二维 码信 息中，非煤 炭 采购客户 的业 务点 只需 要将 二维码 的明 文部 分结 合GB/T 5751、GB/T 2260 等 标 准约定 的编 码信 息，即可获取到 业务 所需 的信 息；针 对煤炭 采购 终端 客户，需 要 协同煤 炭销 售企 业对 二维 码的密 文信 息进 行解 密，从而使 用业 务双 方的 商业 交易信 息，保证 信息 的有 效、准 确。_
