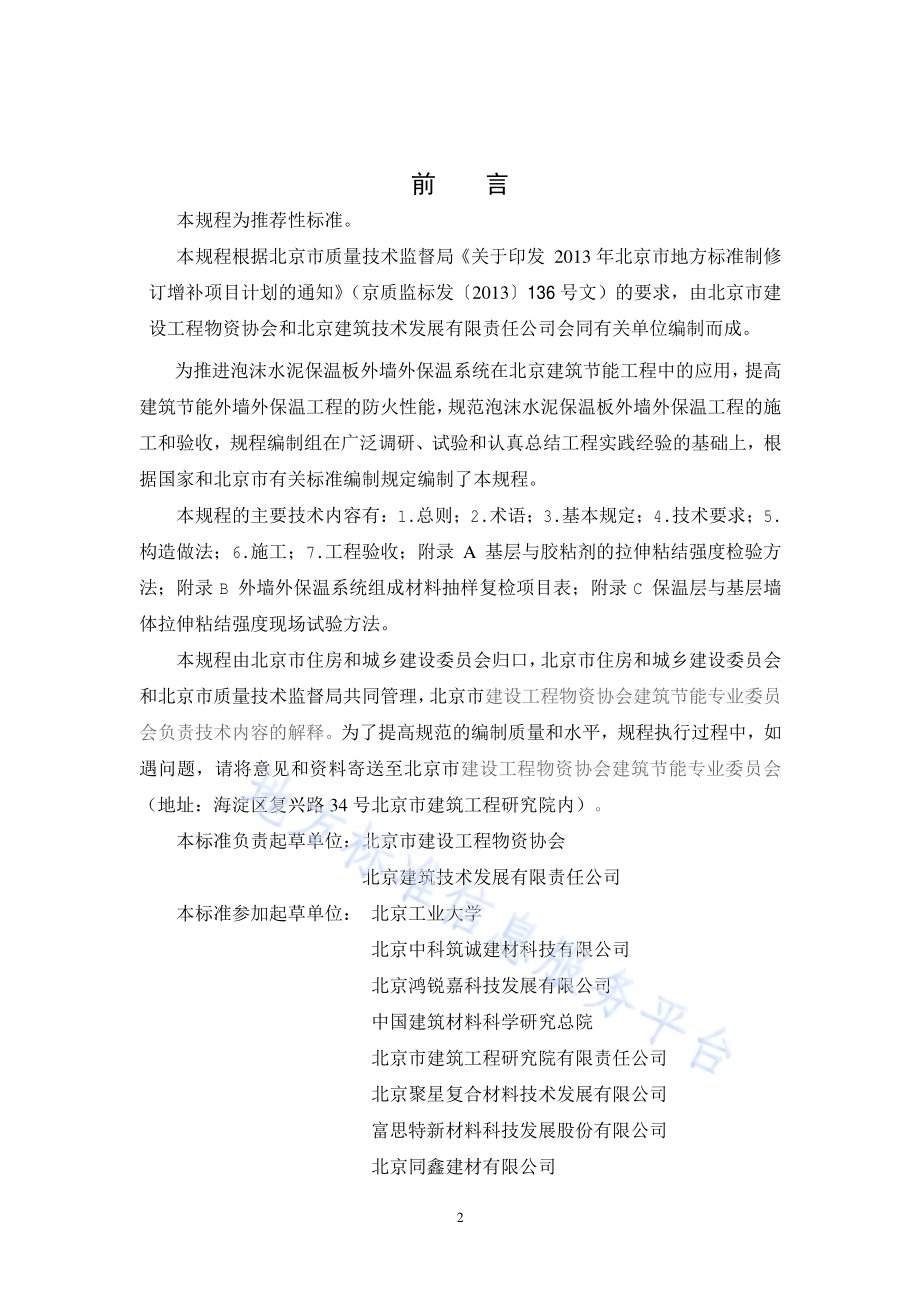

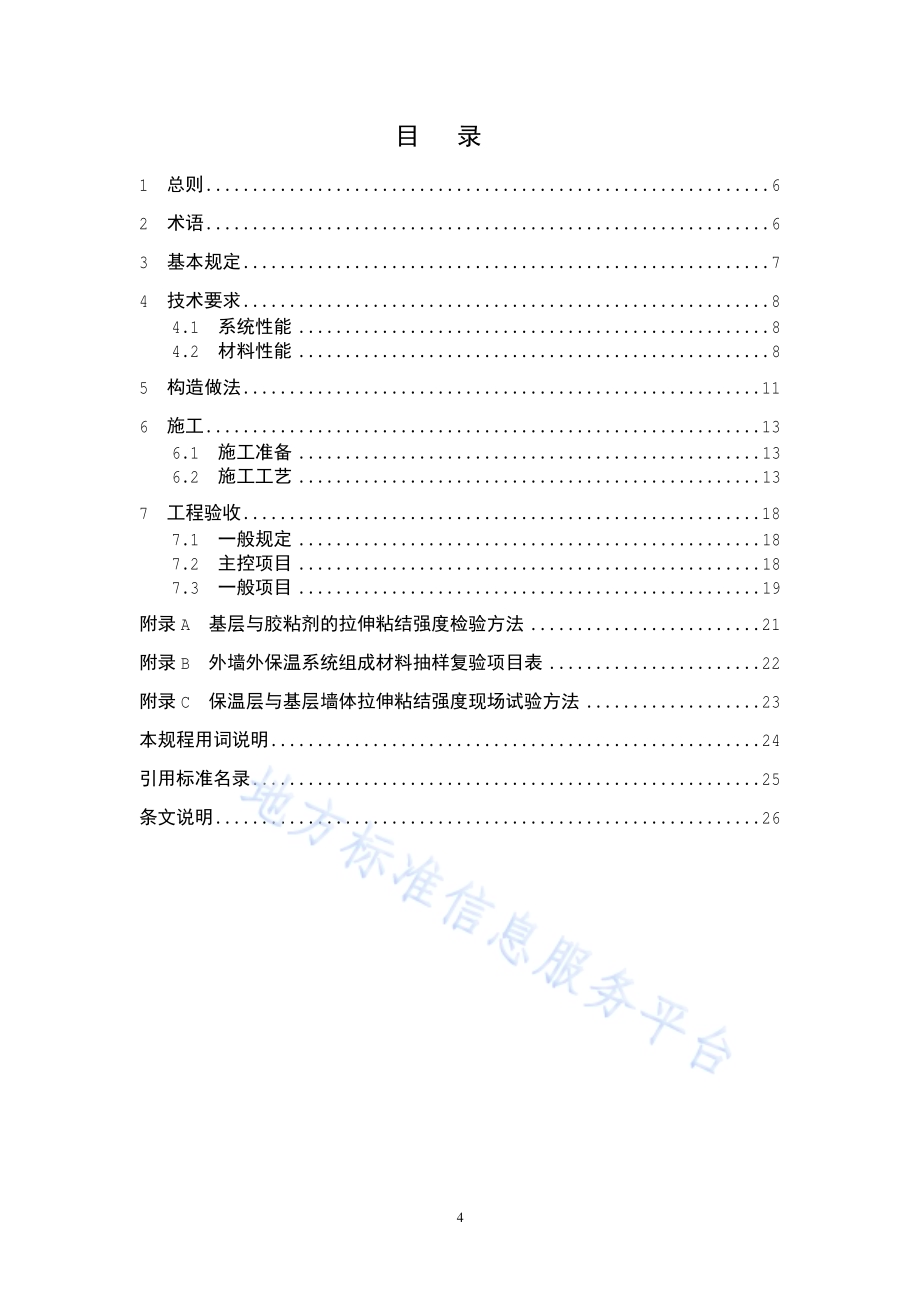

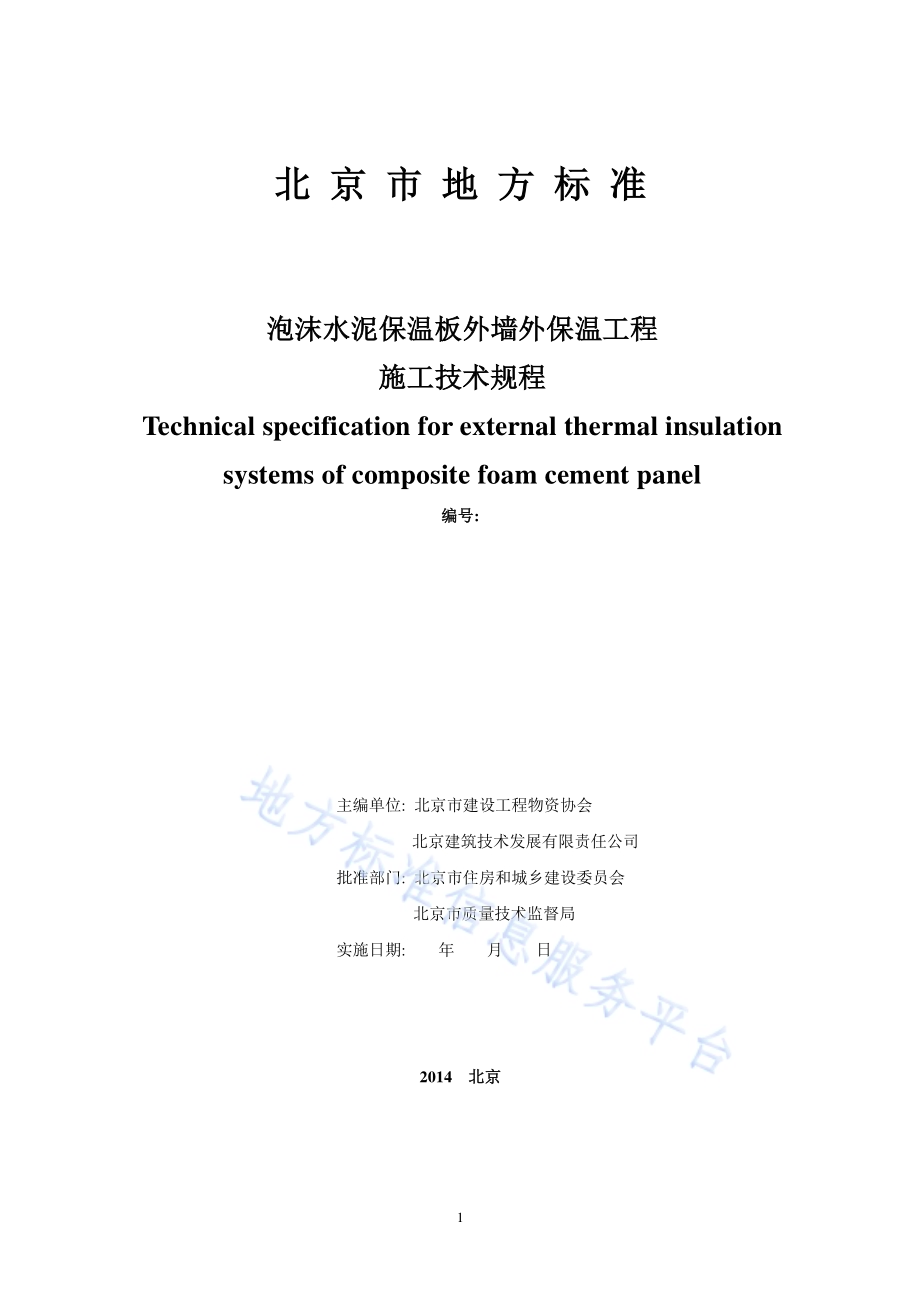

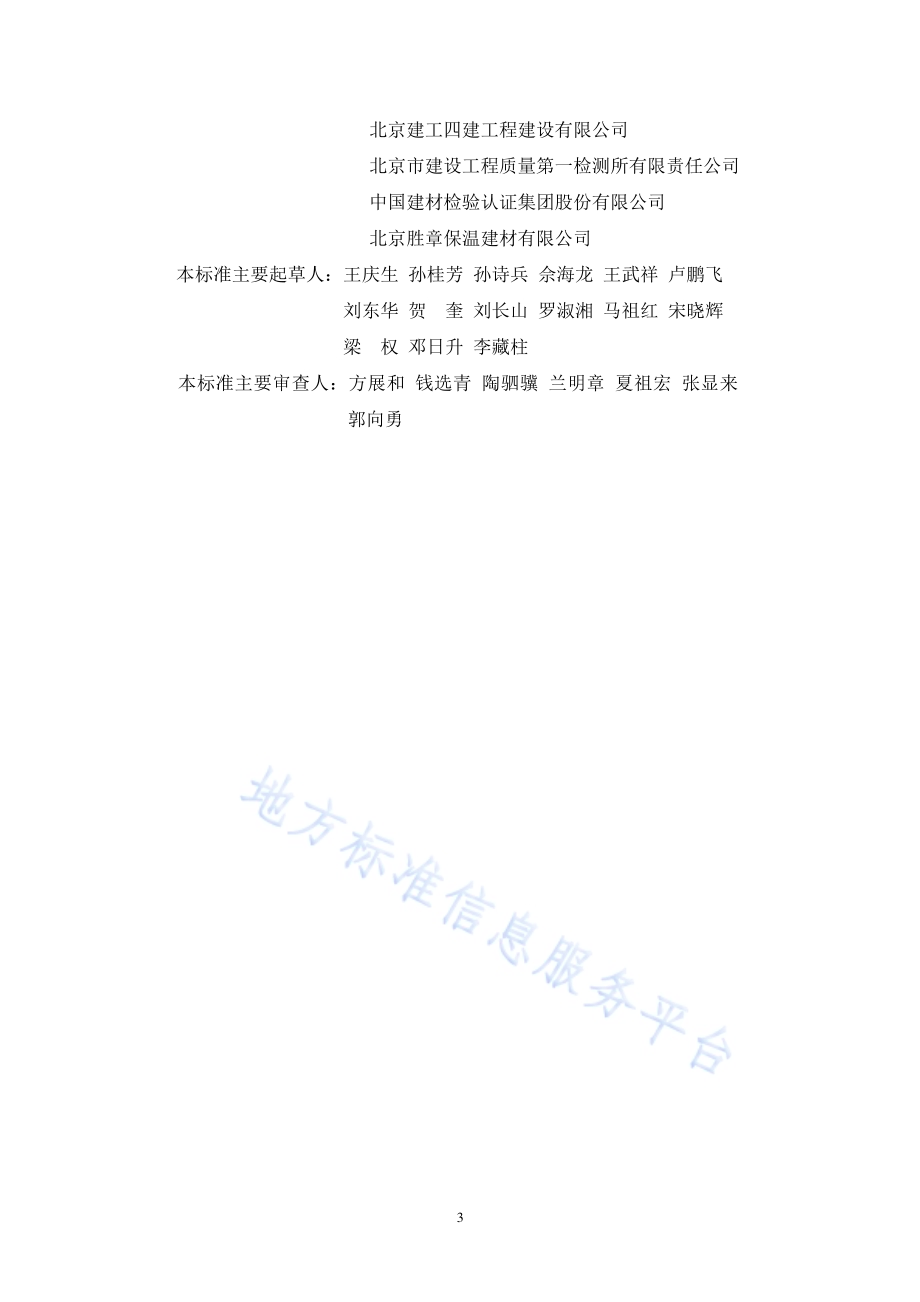

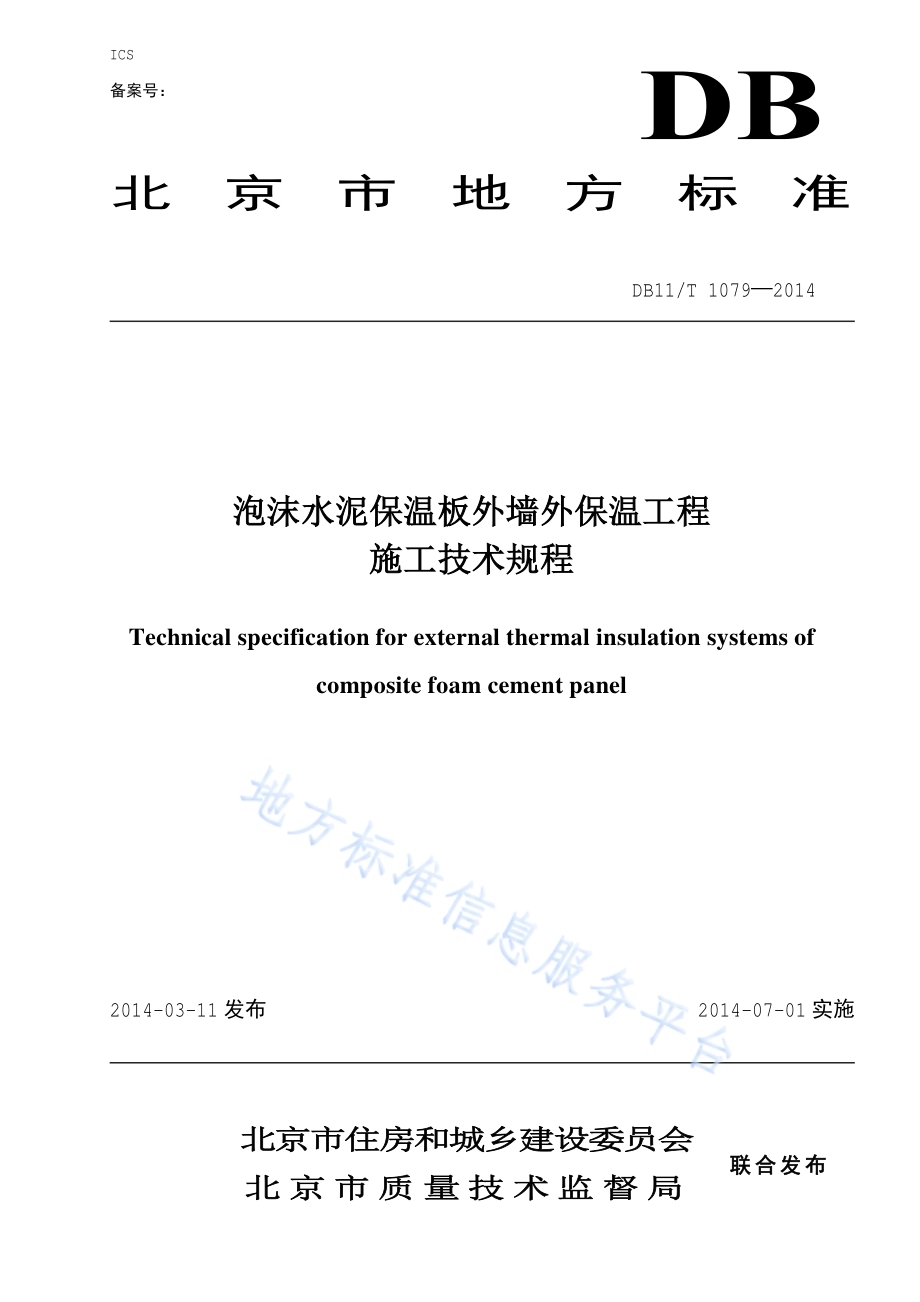

泡沫水泥保温板外墙外保温工程 施工技术规程（第二稿）发布日期：2013年 月 日 实施日期：2013年 月 日 ICS 备案号：北京市地方标准DB11/T 1079 2014泡沫水泥保温板外墙外保温工程 施工技术规程 Technical specification for external thermal insulation systems of composite foam cement panel 2014-03-11发布 2014-07-01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 联合发布 1 北 京 市 地 方 标 准 泡沫水泥保温板外墙外保温工程 施工技术规程 Technical specification for external thermal insulation systems of composite foam cement panel 编号:主编单位:北京市建设工程物资协会 北京建筑技术发展有限责任公司 批准部门:北京市住房和城乡建设委员会 北京市质量技术监督局 实施日期:年 月 日 2014 北京 2 前 言 本规程为推荐性标准。本规程根据北京市质量技术监督局关于印发 2013年北京市地方标准制修 订增补项目计划的通知（京质监标发 2013 136号文）的要求，由北京市建 设工程物资协会和北京建筑技术发展有限责任公司会同有关单位编制而成。为推进泡沫水泥保温板外墙外保温系统在北京建筑节能工程中的应用，提高 建筑节能外墙外保温工程的防火性能，规范泡沫水泥保温板外墙外保温工程的施 工和验收，规程编制组在广泛调研、试验和认真总结工程实践经验的基础上，根据国家和北京市有关标准编制规定编制了本规程。本规程的主要技术内容有：1.总则；2.术语；3.基本规定；4.技术要求；5.构造做法；6.施工；7.工程验收；附录 A 基层与胶 粘剂 的 拉伸粘结强度检验 方 法；附录 B 外墙外保温系统组成材料抽样复检项 目表；附录 C 保温 层与基层 墙 体拉伸粘结强度现场试验 方 法。本规程由北京市住房和城乡建设委员会 归口，北京市住房和城乡建设委员会 和北京市质量技术监督局 共 同 管理，北京市 建设工程物资协会建筑 节能专业 委员 会 负 责技术 内容 的 解释。为 了提高 规 范 的编制质量和 水平，规程 执行过 程 中，如 遇问题，请将意见 和资 料寄送至 北京市 建设工程物资协会建筑 节能专业 委员会（地 址：海淀区复兴路 34号北京市建筑工程 研究院内）。本标准 负 责 起草 单位：北京市建设工程物资协会 北京建筑技术发展有限责任公司 本标准 参加起草 单位：北京工 业大学 北京 中科 筑 诚 建 材科 技有限公司 北京 鸿锐嘉科 技发展有限公司 中国 建筑 材料科学研究总院 北京市建筑工程 研究院 有限责任公司 北京 聚星复合材料 技术发展有限公司 富思特新材料科 技发展 股份 有限公司 北京同 鑫 建 材 有限公司 3北京建工 四 建工程建设有限公司 北京市建设工程质量 第一检测所 有限责任公司 中国 建 材检验认证 集团 股份 有限公司 北京 胜章 保温 建 材 有限公司 本标准主要 起草 人：王庆生 孙桂芳 孙诗兵 佘 海 龙 王武祥 卢鹏飞 刘东华 贺 奎 刘长山 罗淑湘 马祖红 宋晓辉 梁 权 邓 日 升 李藏柱 本标准主要 审查人：方展和 钱选青 陶驷骥 兰明章 夏祖宏 张显来 郭向勇 4目 录 1 总则.6 2 术语.6 3 基本规定.7 4 技术要求.8 4.1 系统性能.8 4.2 材料性能.8 5 构造做法.11 6 施工.13 6.1 施工准备.13 6.2 施工工艺.13 7 工程验收.18 7.1 一般规定.18 7.2 主控项目.18 7.3 一般项目.19 附录 A 基层与胶粘剂的拉伸粘结强度检验方法.21 附录 B 外墙外保温系统组成材料抽样复验项目表.22 附录 C 保温层与基层墙体拉伸粘结强度现场试验方法.23 本规程用词说明.24 引用标准名录.25 条文说明.26 5 Contents 1 General provisions.6 2 Terms.6 3 Basic requirements.7 4 Performance requirements.8 4.1 System performance.8 4.2 Material performance.8 5 Structures and their construction.11 6 Construction technique.12 6.1 Construction requirements.12 6.2 Construction process.12 7 Project acceptance.18 7.1 General requirements.18 7.2 Domination item.18 7.2 General item.19 Appendix A Test method for bond strength based on substrate and adhesives.21 Appendix B Site reinspection of materials for external thermal insulation composite systems.22 Appendix C Construction site test method for bond strength based on thermal insulation layer and substrate.23 Explanation of expression in specification.24 Referenced standards in specification.25 Clause explanation.26 61 总则 1.0.1 为规范泡沫水泥保温板外墙外保温工程的施工，保 证 工程 质量，做 到 技 术 先 进、安全可靠、经 济合理，制定本规程。1.0.2 本规程 适 用 于 北京市 新 建、改 建、扩 建和 既 有建筑节能 改 造的 民 用建筑 泡沫水泥保温板外墙外保温工程的施工和验收。1.0.3 泡沫水泥保温板外墙外保温工程 除 应 执行 本规程外，尚 应 符合 国家、行业 和北京市 现行相 关标准的规定。2 术语 2.0.1 泡沫水泥保温板 foam cement thermal insulation panel 以 水泥、粉煤灰、发 泡 剂等 为主要材料，经 搅拌、发 泡、浇注、养护、切割 等 工 艺 制成 闭孔轻质 的保温板材。2.0.2 泡沫水泥保温板外墙外保温系统 external thermal insulation composite systems(ETICS)based on foam cement thermal insulation panel 以 泡沫水泥保温板为保温 层 材料，由粘 结 层、保温 层、抹面层 和 饰面层 构成 的建筑外墙外保温系统，简称外 墙 外 保温 系统。2.0.3 泡沫水泥保温板外墙外保温工程 construction of ETICS based on foam cement thermal insulation panel 将 泡沫水泥保温板 外 墙 外 保温 系统 通 过 施工，固定在外 墙 外表面上 所 形 成的 建筑物实 体，简称外 墙 外 保温 工程。2.0.4 锚栓 anchor 包括塑 料 钉或具 有 防腐 性 能 的 金属螺钉 和 带圆盘 的 塑 料 膨胀套 管 两 部 分。用 于 泡沫水泥保温板 外 保温 系统 辅助 固定 的 机械 固定 件。2.0.5 配件 fittings 与 泡沫水泥保温板外墙 外 保温 系统 配套使用 的附 件，如 密封条、岩棉条、护角、托架等。7 3 基本规定 3.0.1 外墙外保温工程应能 适 应基 层 的 正常变形而不产生裂缝或空鼓。3.0.2 外墙外保温工程应能 长期承受自重、风荷载 和 室 外 气候 的 长期反 复 作 用 而不产生 有 害 的 变形 和 破坏。3.0.3 外墙外保温工程 与 基 层 墙 体 应有 可靠连接。3.0.4 外墙外保温工程应 具 有防水 渗透 性能。3.0.5 外墙外保温工程的保温、防 潮 性能应 符合 国家 现行 标准 民 用建筑 热 工 设计 规范 GB 50176、居住 建筑节能 设计 标准 DB11/891和 公共 建筑节能 设 计 标准 DB11/687的有关规定。3.0.6 外墙外保温工程施工 前 应制定 专 项施工 方 案。3.0.7 外墙外保温工程施工 前，基 层 处 理 应 符合相 应验收规范的规定。3.0.8 外墙外保温工程施工 人员 应经 过岗 前 培训，合 格后 方可 上 岗 作业。3.0.9 泡 沫 水 泥 保温 板 出厂 前 的 养护 龄 期 应不少 于 28d。3.0.10 泡 沫 水 泥 保温 板安装 上 墙 后应及时做抹 面 层。3.0.11 既 有 居 住建筑 保温 工程施工 前，基层 处 理 应符 合 既 有 居 住建筑 节能 改 造 技术规程 DB11/381的规 定。3.0.12 外墙外 保温 工程有关 检测 数 据的 判 定，应按 现行国 家 标准 数值 修 约 规 则 与 极 限 数值 的 表 示 和 判 定 GB/T 8170中 规 定 的修 约值比较 法执行。84 技术要求 4.1 系统性能 4.1.1 外墙外保温系统的性能应 符合表 4.1.1的规定。表 4.1.1 外墙外保温系统性能 项 目 性能 指 标 试验 方 法 耐 候 性 表面 无 渗 水 裂 纹、空鼓、起 泡、剥落 现 象，抹面层与 保温 层 拉伸 粘 结 强度 应 不 小 于 60kPa JGJ 144-2004 附录 A.2 抗 风 压 不 小 于 工程项 目 的 风荷载设计 值 JGJ 144-2004 附录 A.3 吸 水 量 系统在水中 浸 泡 1h后 的 吸 水 量不 得大 于 1000g/m2 JGJ 144-2004 附录 A.6 抗冲击强度 建筑 物首 层 墙 面以 及门窗口 等 易 受 碰撞部位：10J级；建筑 物二 层以 上墙 面等不 易 受 碰撞部位：3J级 JGJ 144-2004 附录 A.5 耐冻融 30次冻融循环后，系统 无 空鼓、脱落，无 渗 水裂缝；拉伸 粘 结 强度 应 不 小 于 60kPa JGJ 144-2004 附录 A.4 防 护 层 水 蒸气渗透阻 应 符合 标准 或设计 要求 JG 149 抹面层不透 水性 2h不透 水 JGJ 144-2004 附录 A.10 热 阻 符合设计 要求 GB/T 13475 4.1.2 外墙外保温系统性能检验 每两年 进 行 一次。4.2 材料性能 4.2.1 外墙外保温系统组成材料性能 型式 检验应 每年 进 行 1次。4.2.2 泡沫水泥保温板 表面 应 平整，无 裂缝，无掉角，无油污，无翘曲 变形。标准 板尺寸 为 600mm 300mm，泡沫水泥保温板的 尺寸偏差 应 符合表 4.2.2的 规定。9 表 4.2.2 泡沫水泥保温板的 尺寸允许偏差 单位：mm 项 目 尺寸允许偏差 检验 方 法 长 度、宽度 3.0 钢直尺：分 度 值 为 1mm 厚度+3.0 钢直尺：分 度 值 为 1mm 对角线差 4.0 钢卷尺：分 度 值 为 1mm 4.2.3 泡沫水泥保温板 可 分 为 型 和 型，其 性能 指 标应 符合表 4.2.3的规定。表 4.2.3 泡沫水泥保温板的性能 指 标 项目 性 能 要求 试验 方 法 型 型 干密 度，kg/m3 150 180 GB/T 5486 烘干 温度 为(105 5)抗压 强度，MPa 0.25 GB/T 5486在 试验 室环境 条件下调湿 至 恒重 垂直 于 板 面 的 抗 拉强度，kPa 60 JG 149附录 D 导热 系 数，W/（m K）0.053 0.058 GB/T 10294、GB/T 10295烘干 温度 为(105 5)吸 水 率（V/V），%10.0 GB/T 5486浸 水试 件 2h 干燥收 缩 值，mm/m 3.0 GB/T 11969 快速 法 软化 系 数 0.80 GB/T 20473-2006中 6.8规 定 燃烧 性 能 A级 GB 8624 4.2.4 胶 粘剂 的性能 指 标应 符合表 4.2.4的规定。表 4.2.4 胶 粘剂 的性能 指 标 项 目 性能 指 标 试验 方 法 拉伸 粘 结 强度，MPa(与 水泥 砂浆)原强度 0.60 JG 149 耐 水（浸 水 48h，干燥 2h）0.40 耐 水（浸 水 48h，干燥 7d）0.60 拉伸 粘 结 强度，MPa(与 泡沫水泥保温板)原强度 0.06，破坏 在泡 沫 水 泥 保温 板 内 耐 水（浸 水 48h，干燥 7d）0.06，破坏 在泡 沫 水 泥 保温 板 内 可 操 作 时间，h 1.5 4.0 JG 149 4.2.5 抹面 砂浆 的性能 指 标应 符合表 4.2.5的规定 表 4.2.5 抹面 砂浆 的性能 指 标 10项目 性 能 指 标 试验 方 法 拉伸粘结强度（与 泡 沫 水 泥 保温板），MPa 原 强度 0.06，且破坏 在泡 沫 水 泥 保温 板 内 JG 149 耐 水强度（浸 水48h，干燥 7d）0.06，且破坏 在泡 沫 水 泥 保温 板 内 耐冻融 0.06，抗压 强度/抗 折 强度 3.0 可操作 时 间，h 1.5 4.0 4.2.6 网格布 的性能 指 标应 符合表 4.2.6的规定。表 4.2.6 网格布 性能 指 标 项目 技术要求 试验 方 法 单位 面 积 质量，g/m2 160 GB/T 9914.3 断裂 应 变，%5 GB/T 7689.5 耐碱断裂 强 力 保 留 率（经纬 向），%50 快速 法：JC 561.2中 附录 A 慢速 法:GB/T 20102 GB/T 7689.5 耐碱断裂 强 力（经纬 向），N/50mm 750 快速 法：JC 561.2中 附录 A 慢速 法:GB/T 20102 GB/T 7689.5 注：GB/T 20102规 定 的方 法 为 仲裁 试验 方 法。4.2.7 锚 栓 的 塑 料 圆盘直径 应 不 小 于 60mm，技术要求 应符 合 JG/T 366的规 定。4.2.8 支撑托架 应 采 用 不 锈钢 材料 或 经 表面 防 腐 处 理 的 金属 制成，且 不 得 使 用 普通 型 钢。支撑 托架 的 长 度 不应 低 于 200mm，宽 度 不应 低 于 泡 沫 水 泥 保温 板 厚 度 的 2/3。11 5 构造做法 5.0.1 外 墙 外 保温 系统 的基本 构 造应符 合 表 5.0.1的规 定。基层 墙体 可 为 混凝 土 墙 或 各种砌 体墙。饰 面 层 宜采 用 涂 料 饰 面。表 5.0.1 外墙外保温系统基本构 造 系统构造 构造 示意图 基 层 找 平 层 粘 结 层 保温 层 抹面层 饰面层 混凝土 墙 及 各种砌体 墙 水泥 砂浆（工程 需 要 时 使 用）胶 粘 剂+锚 栓 泡沫 水泥 保温 板 抹面 砂 浆+网格布 柔 性 耐 水 腻子+涂 料 5.0.2 泡沫水泥保温板外墙外保温系统的构造应 符合 下列 规定：1 建筑 物首 层 应 设 置 一 道支撑托架，且 每两 层 楼 设 置 一 道支撑托架；2 泡沫水泥保温板 与 基 层 墙 面 的 连接 宜采 用 点框 法 粘 结，粘 结 面 积 应 不 小 于 60%，并辅 以 锚 栓固 定，锚 栓数 量 的 设 置 为：建筑高 度 20m以 下（含 20m）部 位 应 不 少 于 6个/m2，建筑高 度 20m以 上 部位 应 不 少 于 10个/m2；3 抹面层 中应 压 入 网格布。建筑 物首 层 应 由 两 层 网格布 组成，抹面层 的 厚 度 宜 为 5mm 7mm。二 层以 上墙 面可 采 用 一 层 网格布，抹面层 的 厚度 宜 为 4mm 6mm；4 用 于 辅助固 定的 锚 栓 可设 置 在泡沫水泥保温板外 侧，也 可设 置 在 网格布 外 侧。对 于 首 层 及 加 强部位锚 栓宜 设 置 在 两 层 网布 之 间。用 于空 心砌块砌 体 时，应 采 用 回拧打 结 型锚 栓。5.0.3 外 墙 阳 角 实施增 强 应符 合 下 列 规 定：1 在建筑 物首 层 外墙 阳 角部位 的 抹面层 中 设 置 专 用 护角 增 强，网格布 应 位 于 护角 的外 侧；2 二 层以 上外墙 阳 角 的 抹面层 中 采 用附 加 一 层 网格布 增 强。5.0.4 外 墙 外 保温 系统 起 步 托架 构造 见示意图 5.0.4。托架离散 水 坡 高 度 应 适 应建筑结构 沉降 而不 导致 外墙外保温系统 损 坏。离散 水 一 侧 300mm处 应 采 用 吸 水 率低 的保温材料。12 图 5.0.4 外墙 托架 构造 示意图 5.0.5 门窗 洞 口部位 的外保温构造应 符合以 下 规定：1 门窗 外 侧周边 部位 的 抹面层 中应附 加 一 层 网格布 增 强，门窗 外 侧洞 口 四 周 应在 45 方 向加贴 400mm 200mm的 网格布 增 强。门窗 洞 口部位 增 强网格布 构 造 示意图见图 5.0.5。图 5.0.5 门窗 洞 口部位 增 强 网格布 构造 示意图 2 当 门窗位 于 墙中 时，窗口 内 侧 泡沫水泥保温板 与 门窗 框（或 辅框）间 应 留 6mm 10mm的 缝 隙，以 便填背 衬 打 硅酮 耐 候 密封 胶。5.0.6 基 层 墙 体设 有 变形缝 时，外墙外保温系统应在 变形缝 处 断开，缝 中 可粘 设 岩棉条，缝 口 设变形缝 金属 盖 板，并 应 采 取措 施，防 止 生 物 侵 害。136 施工 6.1 施工准备 6.1.1 基 层 墙 体 应 符合 混凝土 结构工程施工 质量 验收规范 GB 50204和 砌 体 工程施工 质量 验收规范 GB 50203的规定。6.1.2 外墙外保温工程施工 前，外 门窗 洞 口 应 通 过 验收，洞 口尺寸、位 置 应 符 合设计 要求 并 验收 合 格，门窗 框 或 辅框 应 安 装完毕，并需 做防水 处 理。伸出 墙 面 的 消 防 梯、水 落 管、各种 进 户管 线 和 空 调 器 等 预埋件、连接 件 应 安 装完毕，并 预 留 出 外保温 层 的 厚度。6.1.3 基 层 墙 面 必须坚 实 平整，空鼓 处 应 铲 除，有 必 要 时 原 装 饰 面 层 应 清除，并 用 聚合 物 砂浆 补 平。既 有建筑 改 造工程施工 时，应 对 外墙外 表面 进 行 检 查，空 鼓 处 要 彻底清 除，开 裂 处 应认真 修补，检 测确 认 其 与 所 用 胶 粘剂 有 良好 的附 着力。试验 方 法 见 附录 A基 层与 胶 粘剂 的 拉伸 粘 结 强度 检验 方 法。如粘结强度 不 能 满足 要求 时，应 根据实 测 数 据 采取界 面 处 理 等 措 施。6.1.4 按 外墙外保温墙 面 的高 度，搭好 抹灰 用 垂 直 脚手 架 或 施工 吊篮，并 应 符合相 关标准的规定。6.1.5 施工 中 环境 温度高温 不应 高 于 35，低 温 不应 低 于 5，风 力 应 不 大 于 5级。雨天 施工 时 应有防 雨措 施，夏季 施工 时 作业面 应 避免 阳 光曝晒。6.1.6 进 场 材料应 贮存 在 干燥阴凉 的 场所，储存 期 及 储存条件 应 按 产 品说明 要求 执行。6.1.7 施工 机 具 应有 强 制 式砂浆 搅拌机、电动搅拌机、必 要的 切割 工 具、电钻、靠 尺、抹 子 等 主要施工 机 具。6.1.8 施工 机 具 应有 专 人 管 理 和 使 用，定 期 维 护 校 验。6.2 施工工艺 6.2.1 外墙外保温工程的施工 流 程应 符合 图 6.2.1的规定。14 图 6.2.1 外墙外保温工程施工 流 程 6.2.2 挂 基准 线，在外墙 各 大角（阳 角、阴 角）及其 它必 要 处 挂垂 直 基准 线，在 每 个楼 层 的 适 当 位 置 挂 水 平线，以 控 制泡沫水泥保温板的 垂 直 度 和水 平度。6.2.3 胶 粘剂 水 灰 比 应 按 材料 产 品说明书配 制，用 砂浆 搅拌机搅拌均匀，搅拌 时间 自 投 料 完毕 后 不 小 于 5min，一次 配 制用 量以 2h内用 完 为 宜。6.2.4 安装 支撑 托架应按 以 下 工 艺进 行:1 托架 安 装 应水 平 横 向 安 装；2 固 定 托架 锚 栓 应 采 用 专 用 胀 栓，钻头 的 直径 应 与 胀 栓 相 匹配。钻 孔 深 度 大 于 胀 栓 长 度，胀 栓入 墙有 效 锚 固 深 度 应 符合 JG/T 366的规定，使 用 铁锤锤 击 胀 钉将 托架 安 装 并固 定在墙 面 上。6.2.5 泡沫水泥保温板在基 层 墙 体 上的 粘 贴 施工应 自 下 而 上 方 式 粘 贴，竖 缝 应 饰 面 层 刮柔 性 耐 水 腻子 配 制 抹 面 砂浆 工程 验 收 安装 锚栓 粘 贴 泡 沫 水 泥 保温 板 配 制胶 粘剂 粘 贴翻 包 网格布 挂 基准 线 抹 水 泥 砂浆找 平（必 要 时）基层 处 理 抹 第一 遍 抹 面 砂浆铺 压 网格布 抹 第 二遍 抹 面 砂浆 安装 支撑 托架 15逐 行 错 缝。保温板应 粘 贴 牢 固，不 得 有 松 动 和 空鼓。宜采 用 点框 法，并 符合 下列 规定：1 泡沫水泥保温板 粘 贴 前 应 清 除表面 浮尘；2 泡沫水泥保温板 与 基 层 墙 体粘 贴 面 积 应 不 小 于 60%，点框 法 粘 贴 胶 粘剂 布 置见图 6.2.5-1；3 泡沫水泥保温板在墙 面 转 角处，应 先 排 好 尺寸，使 其 垂 直 交错 连接，并保 证 墙 角 垂 直 度。泡沫水泥保温板 错 缝 及 转 角 铺 贴 如 图 6.2.5-2；图 6.2.5-1 点框 法 粘 贴 胶 粘剂 布 置 方 法 图 6.2.5-2 泡 沫 水 泥 保温 板 错缝 及 转 角示 意 图 4 门窗 洞 口 四周 的 阳 角 和外墙 角 在保温施工 前，应 先 弹 出 垂 直 基准 线 和 水 平线，作 为 控 制 阳 角 上 下 竖 直 和水 平 的 依 据，门窗 洞 口 四 角部位 的泡沫水泥 保温板应 采 用 整 块 泡沫水泥保温板 裁 成“L”型 进 行 铺 贴，不 得 拼 接。板 与 板接缝 距 洞 口 四 角 距 离 应 大 于 100mm，如 图 6.2.5-3所 示。16 图 6.2.5-3门 窗洞 口 排 板示 意 图 6.2.6 粘 贴翻 包 网格布。凡 粘 贴 的 泡 沫 水 泥 保温 板 侧边 外 露 处(如 变 形 缝 等 缝线 两 侧、门 窗 口 处)，都 应做 网格布翻 包 处 理。6.2.7 泡沫水泥保温板 大 面 积 粘 贴 后，视 气候 条件 24h 48h后，进 行抹面 砂浆 的施工。施工 前 用 2m靠 尺 在泡沫水泥保温板 平 面 上检 查 平整度，检验 合 格后 方 可 进 行抹面 砂浆 的施工。抹面 砂浆 施工 时，同 时 在 檐 口、窗 台、窗 楣、雨 篷、阳 台、压 顶 等 部位 做 出 坡 度。6.2.8 抹面 砂浆 的施工应用 铁 抹 子 将第 一 遍 抹面 砂浆 涂 抹到 泡沫水泥保温板上，厚度 应 控 制在 2mm 3mm，再 用 塑 料 抹 子 搓 平，随即 用 铁 抹 子 将裁 好 的 网格 布压 入 抹面 砂浆 表面。单 张 网格布 的 长 度 不 宜 超 过 6m。网格布平 面 之 间 的 横 向 搭 接 宽度 不 应 小 于 100mm，竖 向 搭 接不 应 小 于 80mm；阴 阳 角处 的 搭 接不 应 小 于 200mm（无 需 另 附 加 网格布）。铺 设 网格布 应 平整无 褶皱，阴阳 角 网格布 做 法见 图 6.2.8-1、图 6.2.8-2。网格布 铺 设 后，在上 道 砂浆 凝 结 前 施工 面层抹面 砂浆，抹 面 砂浆厚度 1mm 3mm。抹面 砂浆 总 厚度 4mm 6mm。6.2.8-1 网格布阴 角做 法 示 意 图 6.2.8-2 网格布阳 角做 法 示 意 图 6.2.9 首 层 墙 面 宜采 用 三 道 抹灰 法施工，第 一 道 抹灰 施工 后压 入 一 层 网格布（网 17格布 宜 对 接），待 其 稍 干 硬，进 行 第 二 道 抹面 砂浆 施工 后压 入 网格布，网格布 应按 6.2.8中的要求 搭 接，第三 道 抹灰 将 网格布 完 全 覆 盖。6.2.10 锚 栓 施工 锚 栓 锚 固 应在泡沫水泥保温板 粘 贴 24h后 或 第 一 遍 抹面 砂浆(并 压 入 网格布)初 凝 时 进 行，使 用 电钻（冲击 钻）打 孔。将 锚 栓 插 入 孔 中 并 将 塑 料 圆盘 的 平 面 拧 压 到 泡沫水泥保温板（网 下 锚 固）或抹面 砂浆 中（网 上 锚 固），有 效 锚 固 深 度：混凝土 墙 体不 小 于 25mm；砖 砌 体不 小 于 40mm。门 窗洞 口、阳 角 边缘 应 适当 增 加 1至 2个 锚固 件 进 行加 固 处 理。6.2.11 外 饰 面 作 业 应 待 抹 面 层 达到 饰 面 施工要求 时 进 行，具 体 施工方 法 按 相 关 施工标准 进 行。187 工程验收 7.1 一般规定 7.1.1 外 墙 外 保温 工程质量 验 收应符 合 建筑 节能 工程施工质量 验 收 规 范 GB 50411及 现行国 家、北京市 相 关标准的规 定。7.1.2 外墙外保温工程的检验 批 应 按 下列 规定 划 分：1 采 用 相 同 材料、工 艺 和施工 做 法 的 墙 面，每 500m2 1000m2面 积 划 分 为 一 个 检验 批，不 足 500m2也 为 一 个 检验 批。2 检验 批的划 分 也 可 根据与施工 流 程 相 一 致 且 方 便 施工与 验 收 的 原 则，由施工单位与监 理（建设）单位 共 同 商 定。7.1.3 外 墙 外 保温 工程 应 对 下 列 部位 或 内容 进 行 隐蔽 工程 验 收，并 应 有 详细 文字记 录和 必 要的 图 像 资 料：1 保温 层附 着 的基层 墙体 及 其 处 理；2 泡 沫 水 泥 保温 板 在 基层 墙 面上 的 粘 贴 面 积；3 保温 层的 厚 度；4 门 窗洞 口 增 强 网 的 铺 设；5 锚栓 与 托架 的设 置；6 网格布 的 铺 设；7 墙体 热 桥 部位 处 理。7.1.4 现 场 检 查 外墙外保温系统 时，应 核 对 系统 是否 与 型式 检验的系统 相 一 致。7.1.5 泡沫水泥保温板 在 运输、储存 和施工 过 程 中 应 采取 防 潮 和 防 雨 等 保 护 措施。7.2 主控项目 7.2.1 所 用材料和 半 成 品、成 品 进 场 后，应做 质量 检 查 和验收，其 品 种、规 格、性能 必须 符合设计 和有关标准的规定。检验 方 法：1 检 查 产 品 合 格 证、出厂 检 测 报告 和有 效 期 内的 型式 检验 报告，其 性能 指 标应 符合 本规程 4.2的规定；2 现 场 抽样复验，复验材料：泡沫水泥保温板，胶 粘剂，抹面 砂浆，网格 布 等。复验项 目 见 附录 B外墙外保温系统组成材料抽样复验项 目表。检 查 数 量：全 数 检 查 197.2.2 各 构造 层 之 间 的 粘 结 或连接 必须 牢 固。粘 结 强度 与连接方 式 应 符合设计 要求。泡沫水泥保温板 与 基 层 的 粘 结 强度 试验应 按 附录 C保温 层与基层 墙体拉伸 粘结强度现场试验 方 法 进 行，并 符合 本规程 表 4.1.1的规定。泡沫水泥保温板的 粘 贴 面 积 不 小 于 60%。检验 方 法：观察；施工 过 程中抽样检 查；粘 结 强度 试验 报告；核 查 隐蔽 工程 验收 记 录。检 查 数 量：每个 检验 批 抽 查 1次；不 足 1000m2时 抽 查 1次。7.2.3 泡沫水泥保温板的 厚度 必须 符合设计 要求。检验 方 法：剖 开 尺 量 检 查；核 查 隐蔽 工程验收 记 录。检 查 数 量：每个 检验 批 抽 查 不少 于 3 处。7.2.4 抹面层与 泡沫水泥保温板 必须 粘 结 牢 固，无脱 层、空鼓。面层 无 裂缝。检验 方 法：观察 并 检 查；核 查 隐蔽 工程验收 记 录。检 查 数 量：每个 检验 批 抽 查 不少 于 3 处。7.2.5 外墙 出 挑 构 件 及 附墙 部 件 应 按 设计 要求 采 取 隔 断 热 桥 和保温 措 施。检验 方 法：对 照 设计 文 件 观察 检 查。检 查 数 量：每个 检验 批 应 抽 查 5。7.2.6 窗口 外 侧洞 口 四周 墙 面 应 按 设计 要求进 行 保温 处 理。检验 方 法：对 照 设计 文 件 观察 检 查；核 查 隐蔽 工程验收 记 录。检 查 数 量：每个 检验 批 应 抽 查 5，并 不少 于 5 个 窗洞。7.3 一般项目 7.3.1 泡沫水泥保温板 安 装 应上 下 错 缝，拼 缝 应 平整 严 密，接缝 处 不 得 抹 胶 粘 剂。检验 方 法：观察，尺 量 检 查。检 查 数 量：每 个 检验 批 抽 查 不 少 于 3处。7.3.2 施工 后，泡沫水泥保温板 安 装 允许偏差 和检 查 方 法应 符合表 7.3.2的规 定。表 7.3.2泡沫水泥保温板 安 装 允许偏差 和检 查 方 法 项 次 项 目 允许偏差（mm）检 查 方 法 201 表面 平整 4 用 2m靠 尺 楔塞 尺 检 查 2 立 面 垂 直 4 用 2m垂 直 检 查 尺 检 查 3 阴、阳 角 垂 直 4 用 2m托 线 板检 查 4 阳 角 方正 4 用 200mm方 尺 检 查 5 接 槎 高 差 1.5 用 直 尺 和 楔 形 塞 尺 检 查 检 查 数 量：每个 检验 批 抽 查 10%，并 不少 于 5 处。7.3.3 网格布 应 铺 压 严 实，不 得 有 空鼓、褶皱、翘曲、外 露 等现 象。搭 接长 度 应 符合设计 要求，即横 向 100mm，竖 向 80mm。加 强部位 的 网格布 做法应 符合设 计 要求。检验 方 法：观察、尺 量 检 查。检 查 数 量：每个 检验 批 抽 查 不少 于 5 处，每 处不少 于 2m2。7.3.4 饰面层 的 允许偏差 和检 查 方 法应 符合表 7.3.4的规定。表 7.3.4 饰面层 的 允许偏差 和检 查 方 法 项 次 项 目 允许偏差（mm）检 查 方 法 1 表面 平整 4 用 2m靠 尺 楔 形 塞 尺 检 查 2 立 面 垂 直 4 用 2m垂 直 检 查 尺 检 查 3 阴、阳 角 方正 4 用 直 角 检 测 尺 检 查 4 分格 缝（装 饰 线）直 线度 4 拉 5m线，不 足 5m拉 通 线，用 钢直 尺 检 查 检 查 数 量：每个 检验 批 抽 查 10%，并 不少 于 5 处。21附录 A 基层与胶粘剂的拉伸粘结强度检验方法 A.0.1 在 基层 墙体 表面上 取 5处 有 代 表 性的位 置 分 别 涂 胶 粘剂，面 积 为 300 cm2400cm2，厚 度 为 5mm8mm。干燥后应按 现行 建筑工程 饰 面 砖 粘结强度检 验 标准 JGJ 110规 定 进 行试验，得出 基层 墙体 与 所 用 胶 粘剂 的实 测粘结强度 B（N/mm2）；断缝 应 从 胶 粘剂 或 界 面 砂浆 表面切割 至 基层 墙体 表面。当 基层 墙体表面 有 找 平 层 时，应 切 断找 平 层。A.0.2 通 过 计 算 验证，确 认 其 与 所 用 胶 粘剂 是否 满足以 下 粘结强度。即 F=B S 0.10N/mm2 式 中，F 应 有的 粘结强度，N/mm2；B 基层 墙体 与 所 用 胶 粘剂 的实 测粘结强度，N/mm2；S 粘结 面 积 率。（粘结 面 积 率 最 低 不 小 于 40%，最 高 不 大 于 70%）22附录 B 外墙外保温系统组成材料抽样复验项目表 B.0.1 外 墙 外 保温 系统 组 成 材料 抽样 复验 项目 表 应符 合 表 B.0.1的规 定。表 B.0.1外墙外保温系统组成材料抽样复验项 目表 检验内容 及 项 目 复验项 目 判 定 方 法 1 泡沫 水泥 保温 板 每 800m3为 一 批 次，不 足 800m3亦 为 一 批。每 批 随 机 抽 取 3块 样品 检验。干密 度、导 热 系 数、垂 直 于 板 面 的 抗拉强 度 复检 项目 均 符 合 本标 准技术要求。2 胶 粘 剂 以 同 一 厂 家 生 产、同 一 规 格、同 一 批 次 进 场，每 30t为 一 批，不 足 30t亦 为 一 批。每 批随 机 抽 取 5袋，每袋 2kg，总计 不少 于 10kg，液 料 则按GB/T 3186的规 定 进 行。浸 水 48h，干燥 7d的 拉伸 粘 结 强度（与 水 泥 砂浆、泡沫水泥保 温板）3 抹面 砂浆 同胶 粘剂 浸 水 48h，干燥 7d的 拉伸 粘 结 强度（与 泡 沫水泥保温板 4 网格 布 以 同 一 厂 家 生 产、同 一 规 格、同 一 批 次 进 场，每 7000m2为 一批，不 足 7000m2亦 为 一 批，每 批 抽 取 10 m2。单位 面 积 质量、耐 碱断 裂 强 力 23附录 C 保温层与基层墙体拉伸粘结强度现场试验方法 C.0.1现场检验保温 板 与基层 粘结强度 应 在 实 际 工程 墙体 上 进 行；遇 有 困难 的，也 可 在 预先确 定 的 样 板 墙 上 进 行。C.0.2 工程 墙体 或 样 板 墙 基层由施工单位与监 理 单位 共 同 选定，选 取原 则 是 墙体 材料 种 类、强度 等 级、龄 期、表面 受污染状况相近，或 者就是 在 本工程 首 层 墙 面 上 划 出 一 片相对独立 的 区 域，该片独立 区 域 的施工 待 以 后 补 齐。C.0.3 泡 沫 水 泥 保温 板 试 样从 实 际 工程 材料中 随 机 选 取，厚 度 同工程 材料，平 面 尺寸 裁 切 成 100mm 100mm。C.0.4 基层 墙 面 符 合 施工要求 后（必 要 时应按 施工方 案 要求 作界 面 处 理），用 工程 所 用 胶 粘剂将保温 板 满 粘 于基 面上，胶 粘剂 厚 5mm 8mm，四 周 使用 相 同的 泡 沫 水 泥 保温 板 进 行 临 时 包 覆，在 自然 条件下 养护 14d。C.0.5 按 建筑工程 饰 面 砖 粘结强度检验 标准（JGJ 110）规 定 进 行拉 拔 检验，拉 拔仪 宜 安 置 在 带配重 的 支 架 上，拉 拔头 宜采 用 铝 合 金 等 轻 质 刚 性 材料，以 避免 拉 拔仪 及 拉 拔头 的 自 重 影响 检验结 果。C.0.6 相 同基 面 的工程 墙体，1000m2保温 面 积以 内 制 作 一 组 试 件，3000m2保温 面 积以 内 制 作二 组 试 件，3000m2保温 面 积以 上 制 作 三 组 试 件。每组 制 作 3个 试 样。检验 时 间 由监 理 单位与施工单位 共 同 商 定。C.0.7结 果 判 定 1 每组 试 样 粘结强度平 均 值不应 小 于本规程规 定 的 60kPa。2 每组 允许 一 个 试 样 的 粘结强度 小 于本规程规 定 值，但 不应 小 于规 定 值 的75%。24本规程用词说明 1、为 便 于 在 执行 本规程 条 文 时
