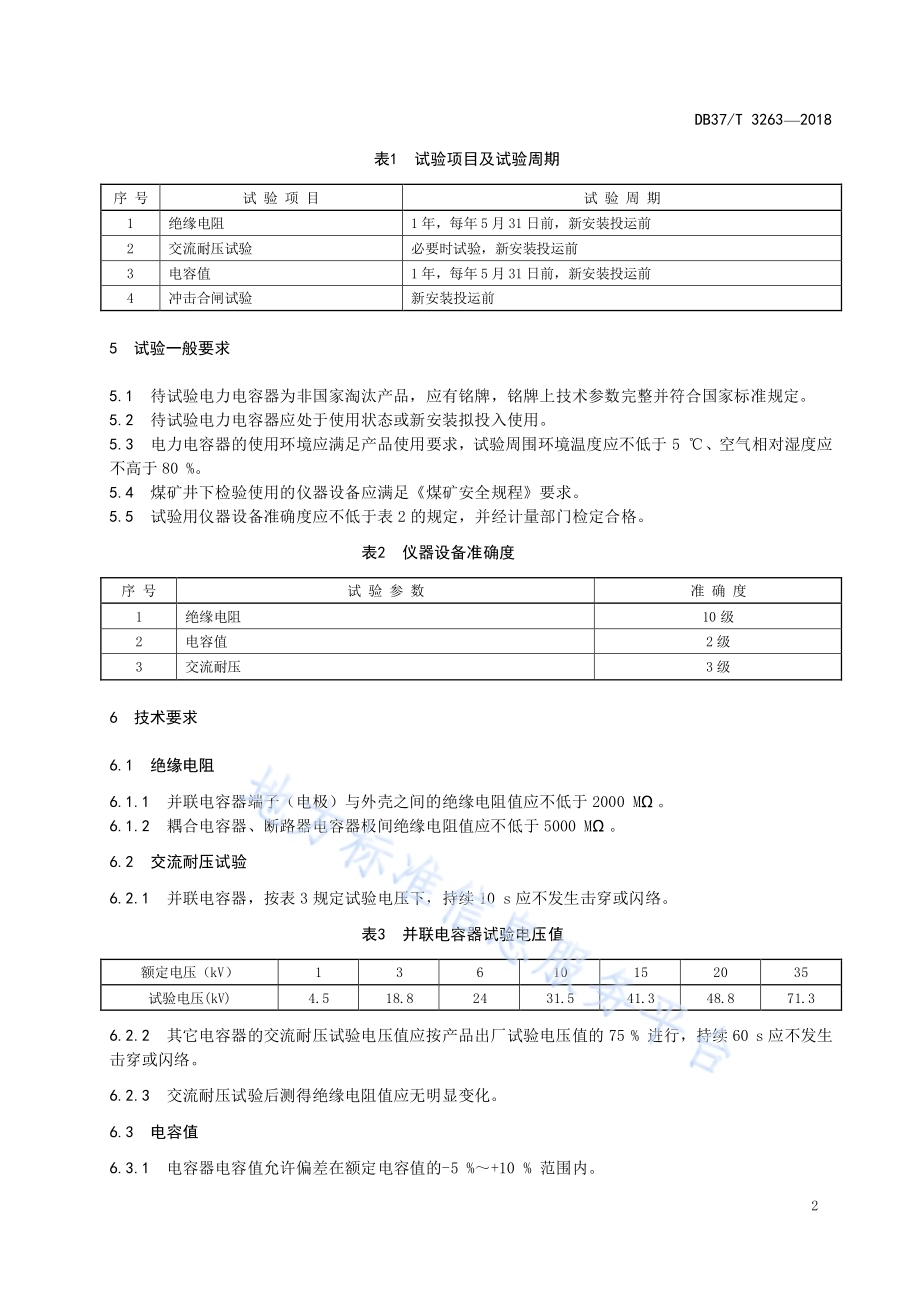

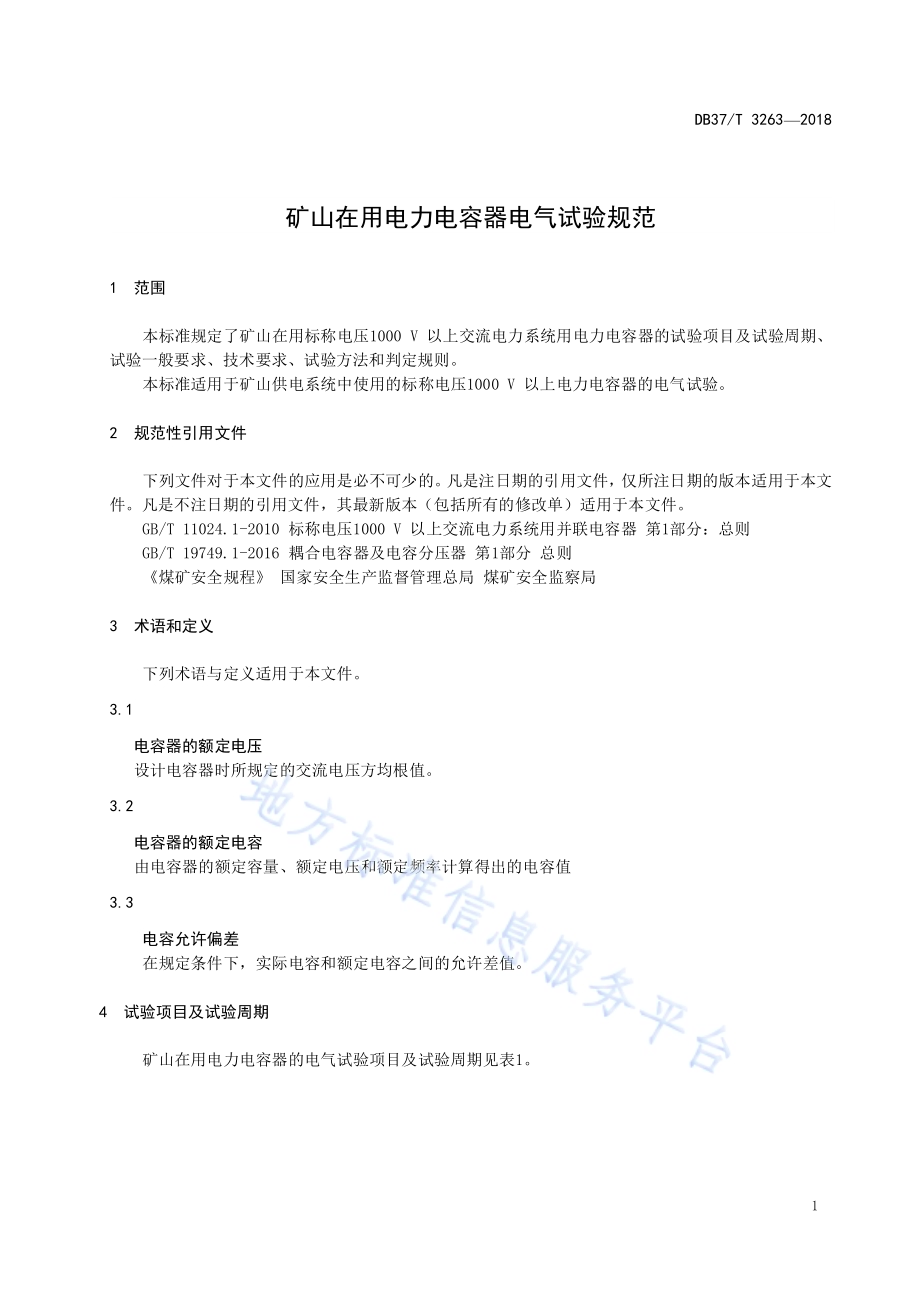

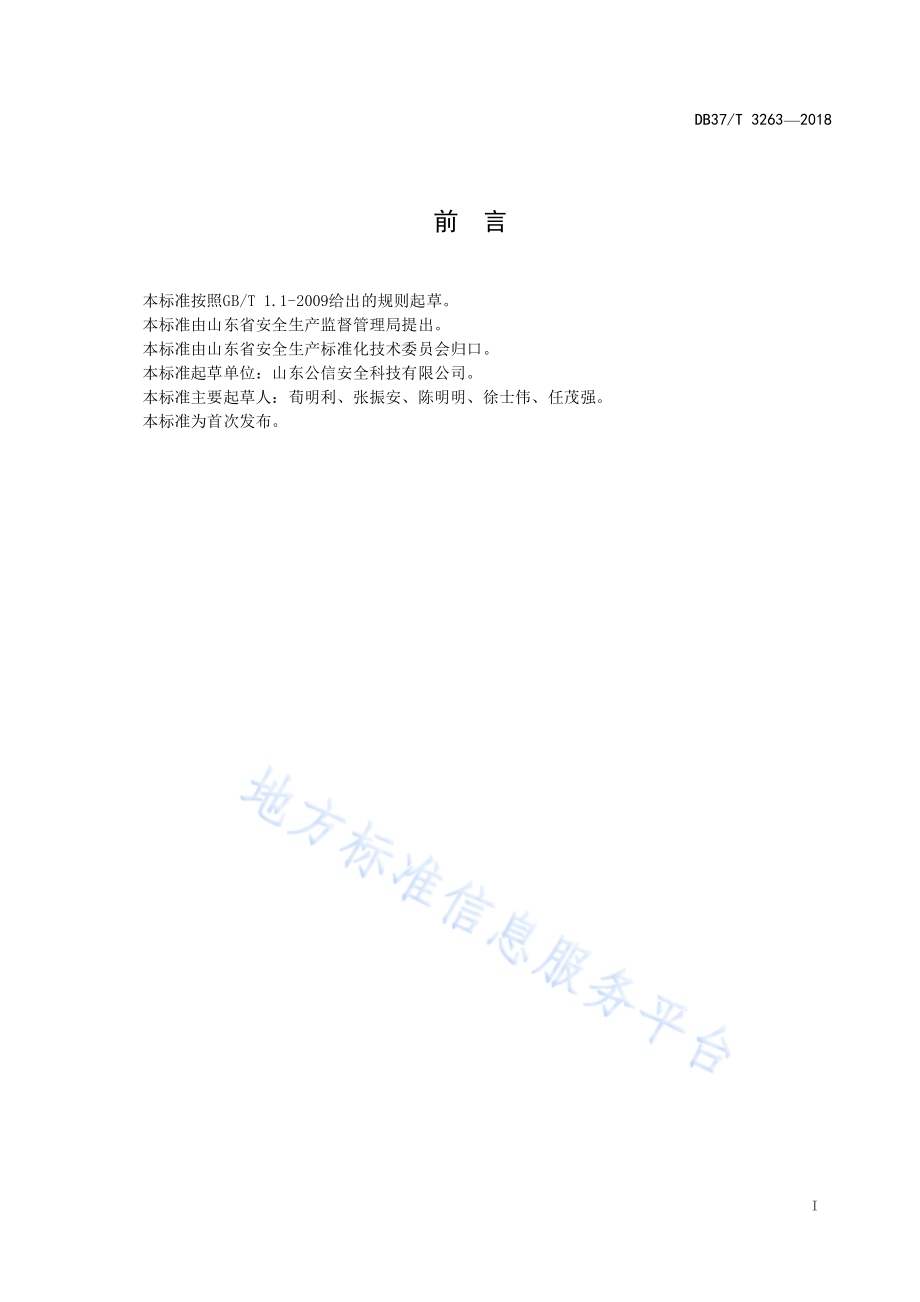

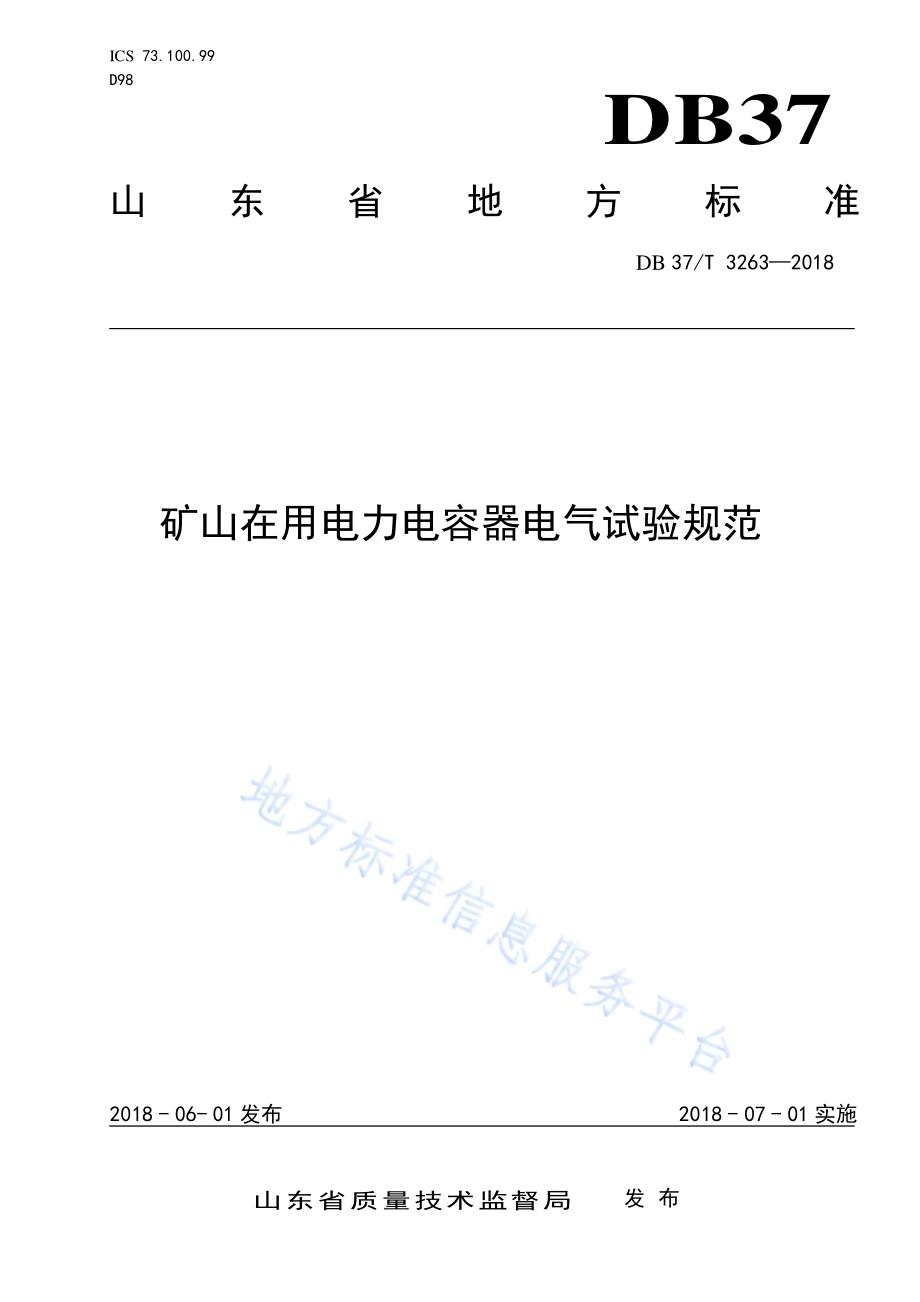

ICS 73.100.99 D98 DB37 山东省 地 方 标 准 DB 37/T 3263 2018 矿山在用电力电容器电气试验规范 2018-06-01 发布 2018-07-01 实施 山东省质量技术监督局 发布 DB37/T 3263 2018 I 前 言 本标准按照GB/T 1.1-2009 给出 的规则起 草。本标准由山 东省安全 生产监督 管理局提 出。本标准由山 东省安全 生产标准 化技术委 员会归口。本标准起草 单位：山 东公信安 全科技有 限公司。本标准主要 起草人：荀明利、张振安、陈明明、徐士伟、任茂强。本标准为首 次发布。DB37/T 3263 2018 1 矿山在用电力电容器电气试验规范 1 范围 本标准规定 了矿山 在用标称 电压1000 V 以上 交流电力 系统用 电力电容 器的试 验项目及 试 验周期、试验一般要 求、技术 要求、试 验方法和 判定规则。本标准适用 于矿山供 电系统中 使用的标 称电压1000 V 以上 电力电容 器的电气 试验。2 规范性引用 文件 下列文件对 于本文件 的应用是 必不可少 的。凡是注 日期的引 用文件，仅所注日 期的版本 适 用于本文件。凡是不 注日期的 引用文件，其最新 版本（包 括所有的 修改单）适用于本 文件。GB/T 11024.1-2010 标称电压1000 V 以 上交流电 力系统用 并联电容 器 第1部 分：总则 GB/T 19749.1-2016 耦合电容 器及电容 分压器 第1 部分 总则 煤矿安全 规程 国 家安全生 产监督管 理总局 煤矿安全 监察局 3 术语和定义 下列术语与 定义适用 于本文件。3.1 电容 器的额 定电压 设计电容器 时所规定 的交流电 压方均根 值。3.2 电容器的额 定电容 由电容器的 额定容量、额定电 压和额定 频率计算 得出的电 容值 3.3 电容允许偏 差 在规定条件 下，实际 电容和额 定电容之 间的允许 差值。4 试验项目及 试验周期 矿山在用电 力电容器 的电气试 验项目及 试验周期 见表1。DB37/T 3263 2018 2 表1 试验项目及 试验周期 序 号 试 验 项 目 试 验 周 期 1 绝缘电 阻 1 年，每年5 月31 日前，新 安装 投运 前 2 交流耐 压试 验 必要时 试验，新 安装 投运 前 3 电容值 1 年，每年5 月31 日前，新 安装 投运 前 4 冲击合 闸试验 新安 装 投运 前 5 试验一般要 求 5.1 待试验电力 电容器为 非国家淘 汰产品，应有铭牌，铭牌上 技术参数 完整并符 合国家标 准 规定。5.2 待试验电力 电容器应 处于使用 状态或新 安装拟投 入使用。5.3 电力电容器 的使用环 境应满足 产品使用 要求，试验周围 环境温度 应不低于 5、空气 相 对湿度应不高于 80%。5.4 煤矿井下检 验使用的 仪器设备 应满足 煤矿安全 规程要 求。5.5 试验用仪器 设备准确 度应不低 于表 2 的规定，并 经计量部 门检定合 格。表2 仪器设备准 确度 序 号 试 验 参 数 准 确 度 1 绝缘电 阻 10 级 2 电容值 2 级 3 交流耐 压 3 级 6 技术要 求 6.1 绝缘电阻 6.1.1 并联电容器 端子（电 极）与外 壳之间的 绝缘电阻 值应不 低于 2000 M。6.1.2 耦合电容器、断路器 电容器极 间绝缘电 阻值应不 低于 5000 M。6.2 交流耐压试 验 6.2.1 并联电容器，按表 3 规定试验 电压下，持续 10 s 应不发生 击穿或闪 络。表3 并联电容器 试验电压 值 额定电 压（kV）1 3 6 10 15 20 35 试验电 压(kV)4.5 18.8 24 31.5 41.3 48.8 71.3 6.2.2 其它电容器 的交流耐 压试验电 压值应按 产品出厂 试验电压 值的 75%进 行，持续 60 s 应 不发生击穿或闪络。6.2.3 交流耐压试 验后测得 绝缘电阻 值应无明 显变化。6.3 电容值 6.3.1 电容器电容 值允许偏 差在额定 电容值的-5%+10%范 围 内。DB37/T 3263 2018 3 6.3.2 电容值不应 小于出厂 值的 95%。6.4 冲击合闸试 验 熔断器应符 合设计要 求，冲击 合闸试验 后，熔断 器不应熔 断。7 试验方法 7.1 绝缘电阻 7.1.1 应使用 2500 V 绝缘电 阻测试仪 测试。7.1.2 将被试 电容 器对地充 分放电并 擦拭干净。7.1.3 并联电容器，将电容 器两极短 接，测量 端子（电 极）与外 壳之间的 绝 缘电阻。7.1.4 耦合电容器、断路器 电容器，测量两极 之间的绝 缘电阻。7.1.5 测试完毕后 应 先移开 测试探针,再停止 试 验，并对 测试点进 行充分放 电。7.2 交流耐压试 验 7.2.1 并联电容器，将两极 连接在一 起，外壳 接地，对 电容器两 极逐步加 至表 3 规定的试验 电 压值，并持续 10 s。7.2.2 其它电容器 的交流试 验电压值 应按产品 出厂试验 电压值的 75%进 行，并持续 1 min。7.3 电容值 使用准确度 不低于 2 级的电容 测量设备 测量。7.4 冲击合闸试 验 在电网额定 电压下，对电力电 容器组进行 3 次冲 击合闸试 验。8 判定规则 实测电容值、绝缘电 阻值符合 标准要求，则判定 电力电容 器合格。_
