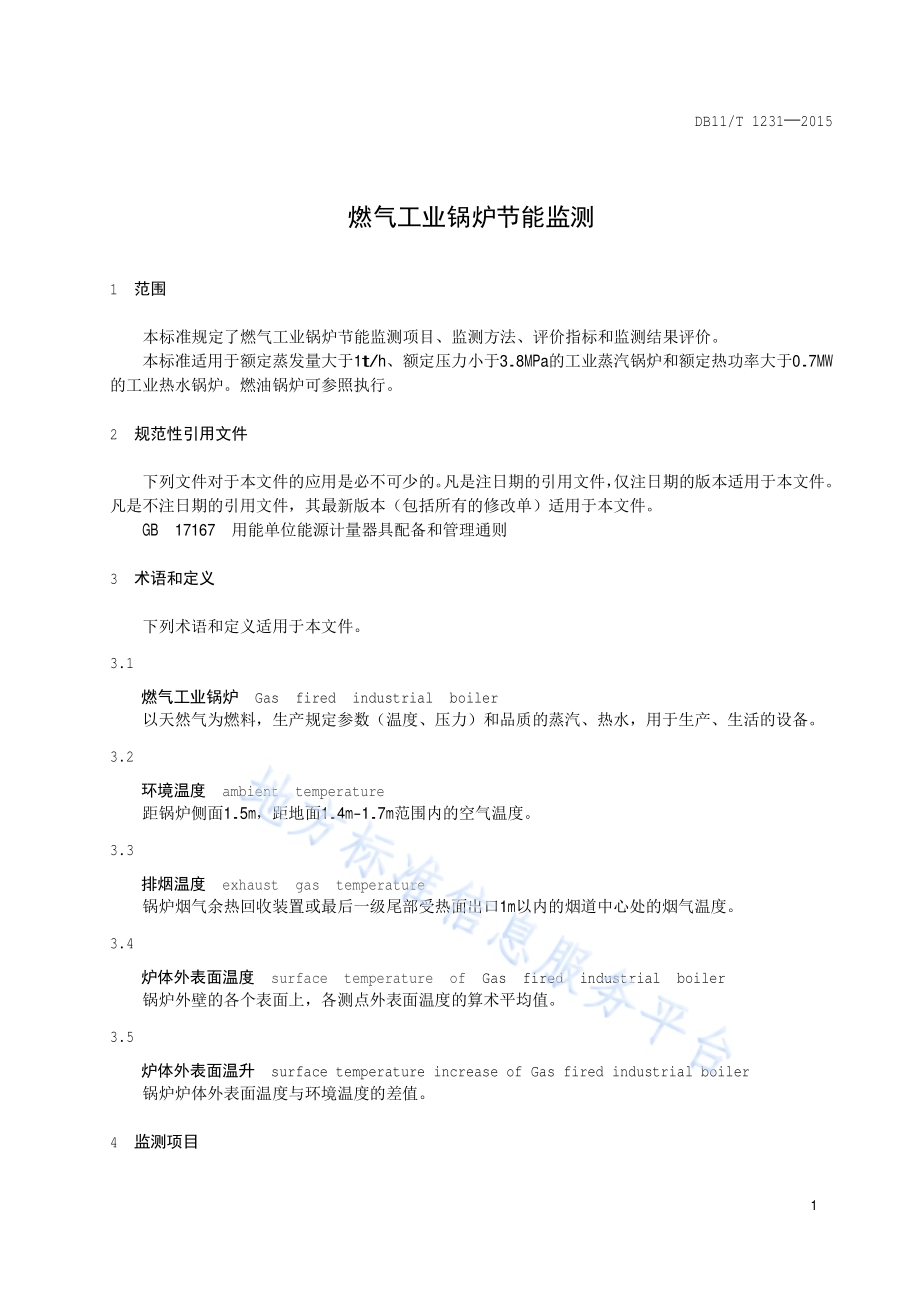

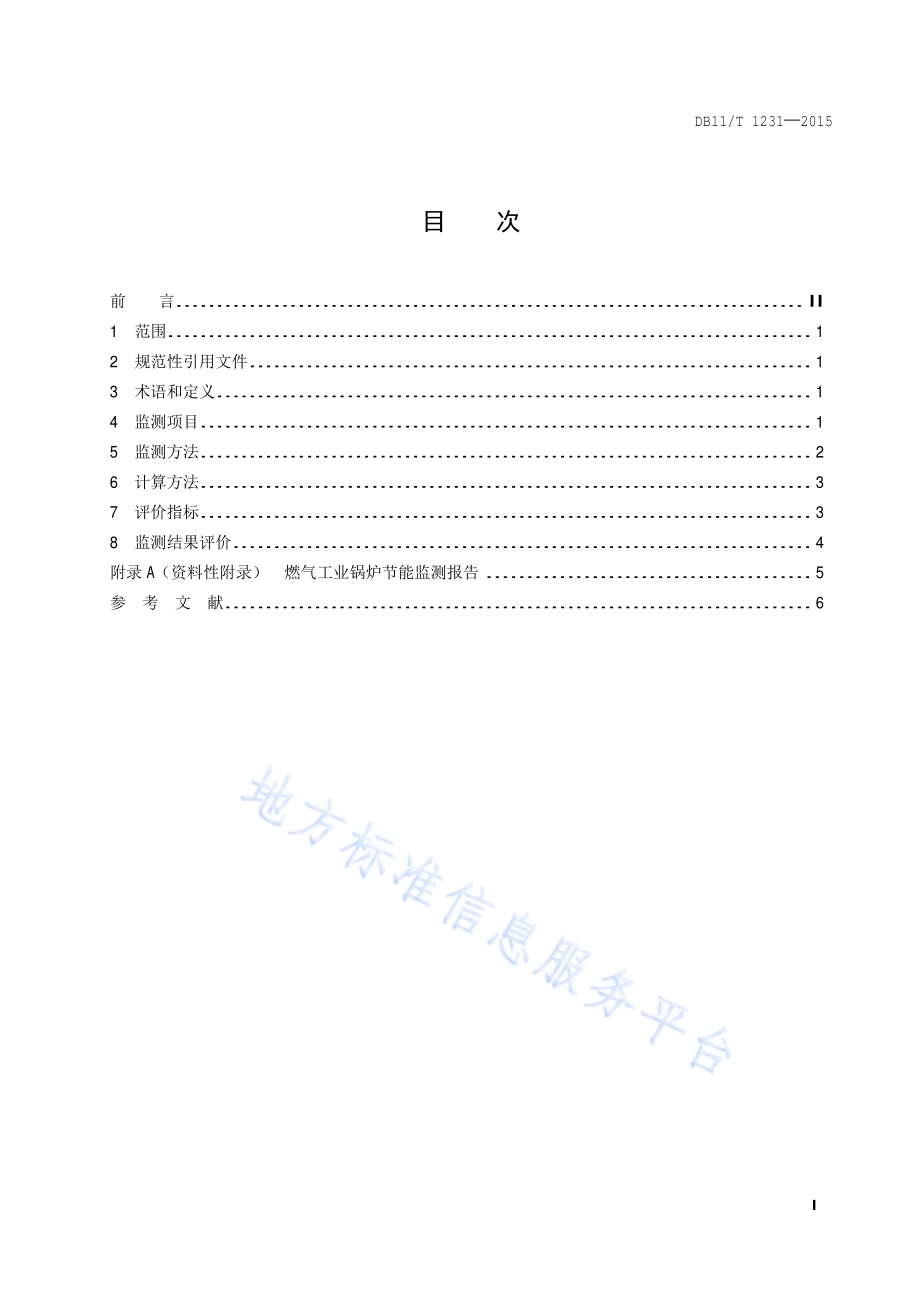

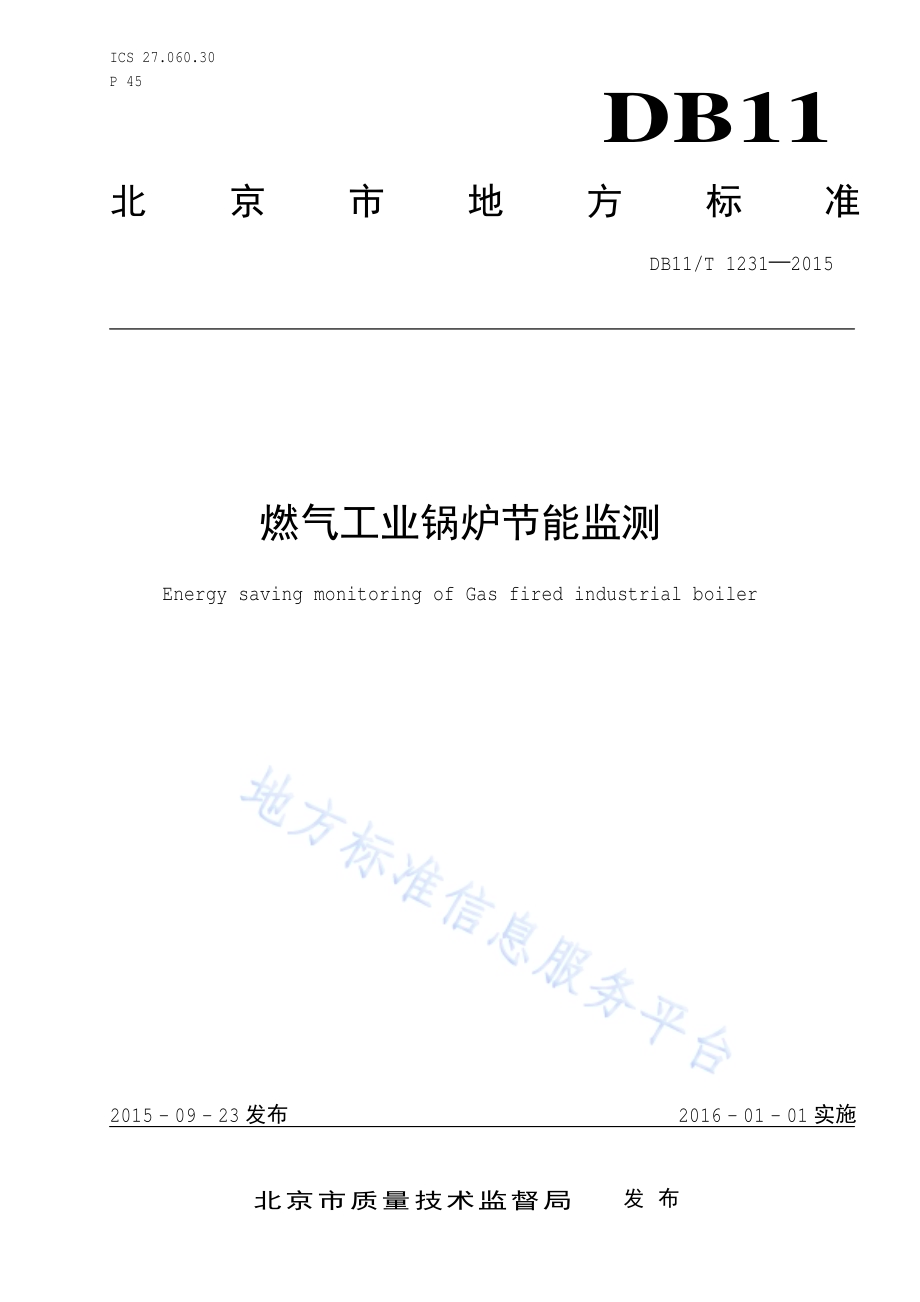

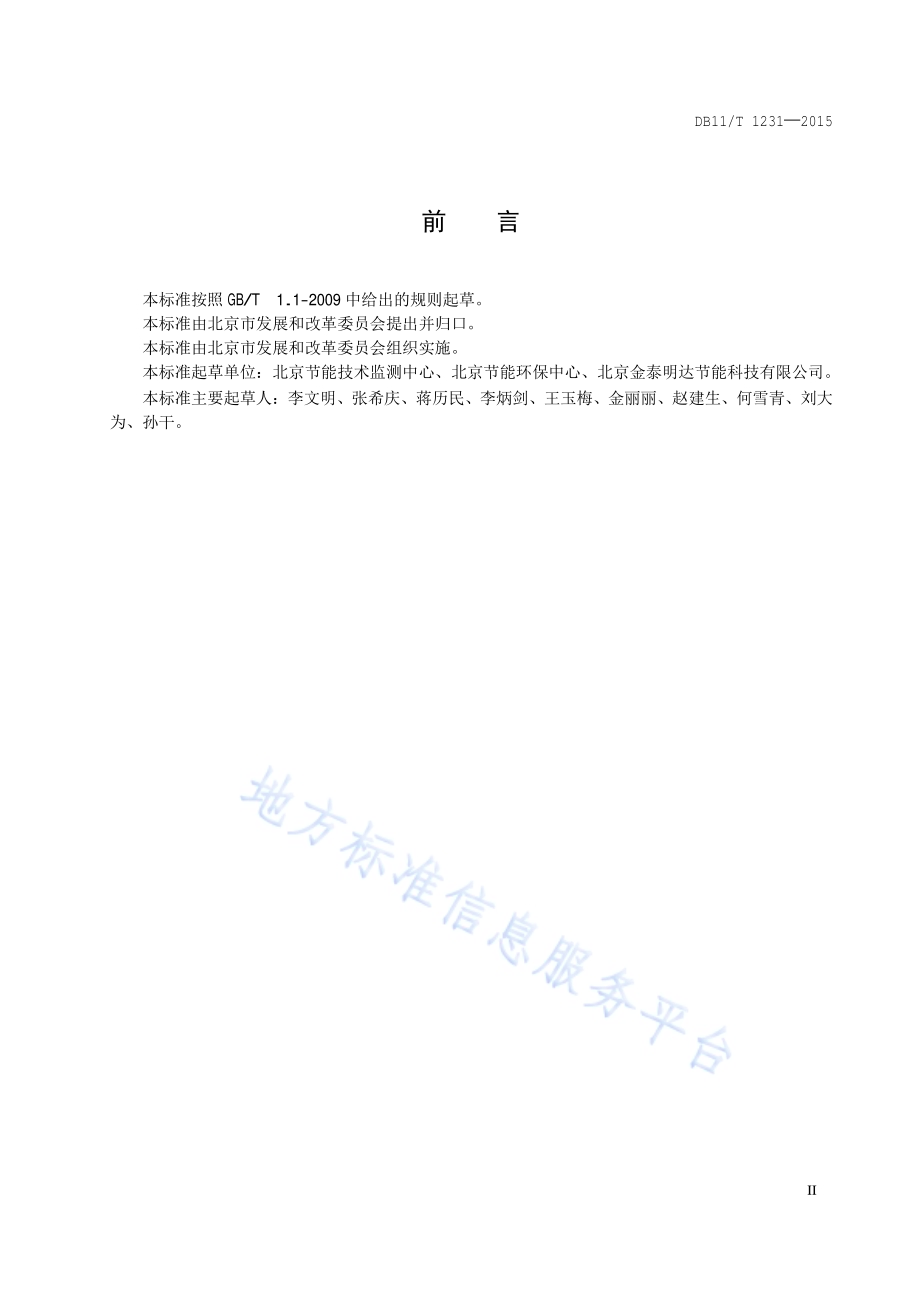

ICS 27.060.30 P 45 DB11 北京市地方标准 DB11/T 1231 2015 燃气工业锅炉节能监测 Energy saving monitoring of Gas fired industrial boiler 2015-09-23发布 2016-01-01实施 北京市质量技术监督局 发布 DB11/T 1231 2015 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测项目.1 5 监测方法.2 6 计算方法.3 7 评价指标.3 8 监测结果评价.4 附录 A（资料性附录）燃气工业锅炉节能监测报告.5 参 考 文 献.6 DB11/T 1231 2015 II 前 言 本标准按照 GB/T 1.1-2009中给出的规则起草。本标准由北京市发展和改革委员会提出并归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京节能技术监测中心、北京节能环保中心、北京金泰明达节能科技有限公司。本标准 主要 起草 人：李 文明、张希庆、蒋历民、李炳剑、王玉梅、金 丽丽、赵建生、何雪青、刘大为、孙干。DB11/T 1231 2015 1 燃气工业锅炉节能监测 1 范围 本标准规定 了 燃气工业锅炉节能监测项目、监测方法、评价指标和监测结果评价。本标准 适 用 于额 定 蒸 发 量大于 1t/h、额 定 压力小于 3.8MPa的工业 蒸汽 锅炉和 额 定 热功率大于 0.7MW的工业 热水 锅炉。燃 油 锅炉 可 参照 执行。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修 改单）适 用 于 本文件。GB 17167 用能单位能 源 计 量器具配备 和 管理通 则 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 燃气工业锅炉 Gas fired industrial boiler 以天然 气 为 燃料，生产 规定参 数（温度、压力）和 品质 的 蒸汽、热水，用 于生产、生活 的 设备。3.2 环境温度 ambient temperature 距 锅炉 侧面 1.5m，距地面 1.4m-1.7m范围 内 的 空 气 温度。3.3 排烟温度 exhaust gas temperature 锅炉 烟 气 余热回收 装置或 最 后一级尾部受 热面 出口 1m以内 的 烟 道 中心 处 的 烟 气 温度。3.4 炉体外表面温度 surface temperature of Gas fired industrial boiler 锅炉 外壁 的 各个表 面 上，各 测 点外表 面温度 的算术 平均值。3.5 炉体外表面温升 surface temperature increase of Gas fired industrial boiler 锅炉炉 体外表 面温度 与 环 境 温度 的 差值。4 监测项目 DB11/T 1231 2015 2 4.1 检查项目 检查 项目 包括：不少于 1个月 的锅炉 运 行 记 录,运 行 记 录 应包括 燃料 消耗 量、锅炉 进 出口 介 质温度、压力、排 烟温度 等；1年 内 的燃 烧机调试 数 据记 录；按照 GB 17167要 求 配备 能 源 计 量器具。4.2 测试项目 测 试 项目 包括：排 烟温度；排 烟 处过 量空 气 系 数；排 烟 处一氧化碳含 量；锅炉炉 体外表 面温 升。5 监测方法 5.1 测试条件 测 试 应 在 锅炉 正常运 行 工 况 下 进 行。测 试 期 间 应 记 录锅炉燃料 累 计 消耗 量、锅炉 进 出口 介 质温度。5.2 测试时间 测 试时间 应不少于 30min。5.3 测试仪表 仪表 应 能 满足 测 试 项目的 要 求，在检 定/校 准 合格周 期内，精 度 等级符合表 1的 要 求。表 1 测量仪表精度要求 排 烟温度 表 面温度 环 境 温度)(2 O j)(CO j 2 1 0.5 0.2%5%5.4 测试方法 5.4.1 排烟温度 排 烟温度 的测 试 应 在 锅炉 烟 气 余热回收 装置或 最 后一级尾部受 热面 出口 1m以内 的 烟 道上进 行，测温 元 件 应 插入 烟 道 中心位 置 并保 持插入处 的 密封。排 烟温度 测 量不少于 5次，每次间隔时间均等，取 测量 值 的算术 平均值作 为 测 试 结果。5.4.2 排烟处过量空气系数和一氧化碳含量 烟 气 取样 应 在 锅炉 烟 气 余热回收 装置或 最 后一级尾部受 热面 出口 1m以内 的 烟 道 中心位 置，烟 气 取 样 应 与 烟温 测 量 同步进 行。烟 气测 量不少于 5次，每次间隔时间均等，取 测 量 值 的算术 平均值作 为 测 试结果。DB11/T 1231 2015 3 5.4.3 锅炉炉体外表面温度 测 点 的 选择 应具 有 代表 性，测 点 应 均匀 地 布置在 锅炉 外壁 的 各个 侧面 上，一般每 1m2面 积取一个 测点，每个 测 点每隔 15min记 录 一次，取 测 量 值 的算术 平均值作 为 测 试 结果。5.4.4 环境温度 测 量距 锅炉 1.5m，距地面 1.4m-1.7m范围 内 的 空 气 温度。环 境 温度 测 量应 避免 锅炉 热 辐射 的 影 响。每隔 15min记 录 一次，取 测 量 值 的算术 平均值作 为 测 试 结果。6 计算方法 6.1 排烟处过量空气系数 排 烟 处过 量空 气 系 数 按 式(1)计算：）（)()(100)(5.0）（79-21212 22RO CO OCO Oj j jj ja-=.(1)式 中：a过 量空 气 系 数；）（2O j、)(CO j、）（2RO j 干 燃 烧 产 物 的 体积 分 数。6.2 锅炉炉体外表面温升 锅炉炉 体外表 面温 升 按 式(2)计算：h bt-t t=D.(2)式 中：t D 锅炉炉 体外表 面温 升，单位 为 摄氏 度（）；bt 锅炉炉 体外表 面温度，单位 为 摄氏 度（）；ht 环 境 温度，单位 为 摄氏 度（）。7 评价指标 7.1 排烟温度评价指标 排 烟温度 评价指标 见 表 2。表 2 排烟温度评价指标表 锅炉 类型 排 烟温度 蒸汽 锅炉 160 热水 锅炉 120 7.2 过量空气系数评价指标 排 烟 处 的 过 量空 气 系 数应不大于 1.2。7.3 一氧化碳评价指标 DB11/T 1231 2015 4 排 烟 处一氧化碳含 量应不大于 0.02%。7.4 锅炉炉体外表面温升评价指标 锅炉炉 体外表 面温 升 应不大于 20。8 监测结果评价 8.1 燃气工业锅炉 检查 结果 应 符合 4.1的 要 求，测 试 结果 应 符合 7评价指标的 要 求。8.2 监测 机 构 在 监测报告中 应 做 出监测结果 合格或 不 合格 的评价。并提出改 进 建 议，燃气工业锅炉节 能监测报告 格 式见 附录 A。DB11/T 1231 2015 5 A A 附 录 A（资料性附录）燃气工业锅炉节能监测报告 报告编号：委托单位 监测 日期 被 监测单位 监测 依 据 监测 地 点 燃气工业锅炉参 数 设备 名称 设备 编号 规 格 型号 额 定 容 量 生产 厂家 生产日期 序号 检查 项目 检查 结果 结果评价 1 提 供 不少于 1个月 的锅炉 运 行 记 录,运 行 记 录 应包括 燃 料 消耗 量、锅炉 进 出口 介 质温度、压力、排 烟温度 等 2 提 供 1年 内 的燃 烧机调试 数 据记 录 3 按照 GB 17167要 求 配备 能 源 计 量器具 测 试 环 境 环 境 温度 燃气 消耗 量 m3/h 进/出口 介 质温度 测试项目 序号 监测测 试 项目 单位 测 试 结果 评价指标 结果评价 1 排 烟温度 2 排 烟 处过 量空 气 系 数/3 排 烟 处一氧化碳含 量%4 锅炉炉 体外表 面温 升 监测结果评价 及 改 进 建 议：监测单位：（盖章）签发日期：编制：审核：批准：DB11/T 1231 2015 6 参 考 文 献 1 GB/T 15316 节能监测技术 通 则 2 GB/T 10180 工业锅炉 热 工性能 试 验 规 程 3 GB/T 15317 燃煤工业锅炉节能监测 4 TSG G0002 锅炉节能技术监 督 管理 规 程 5 TSG G0003 工业锅炉能 效 测 试与 评价规则 _
