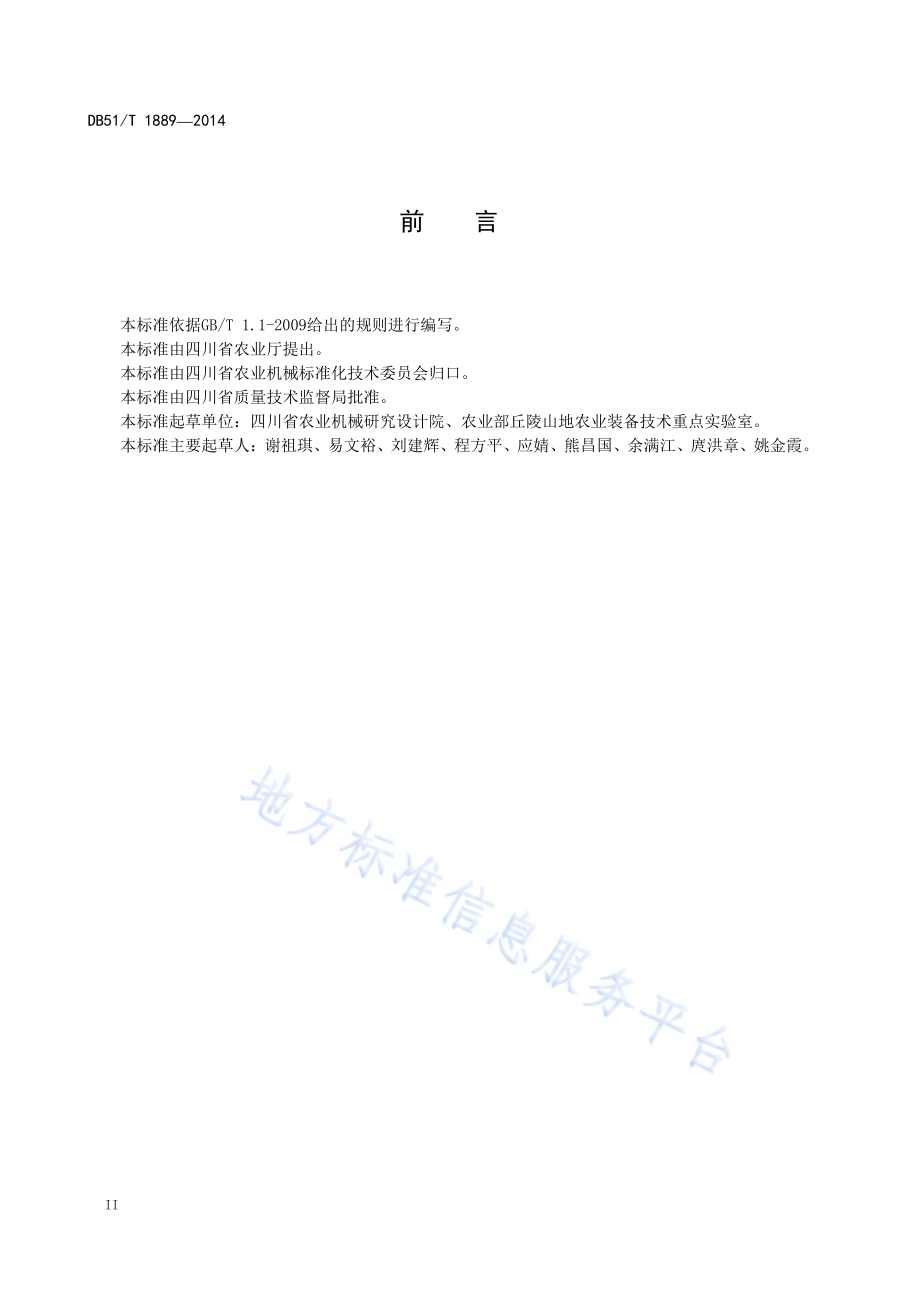

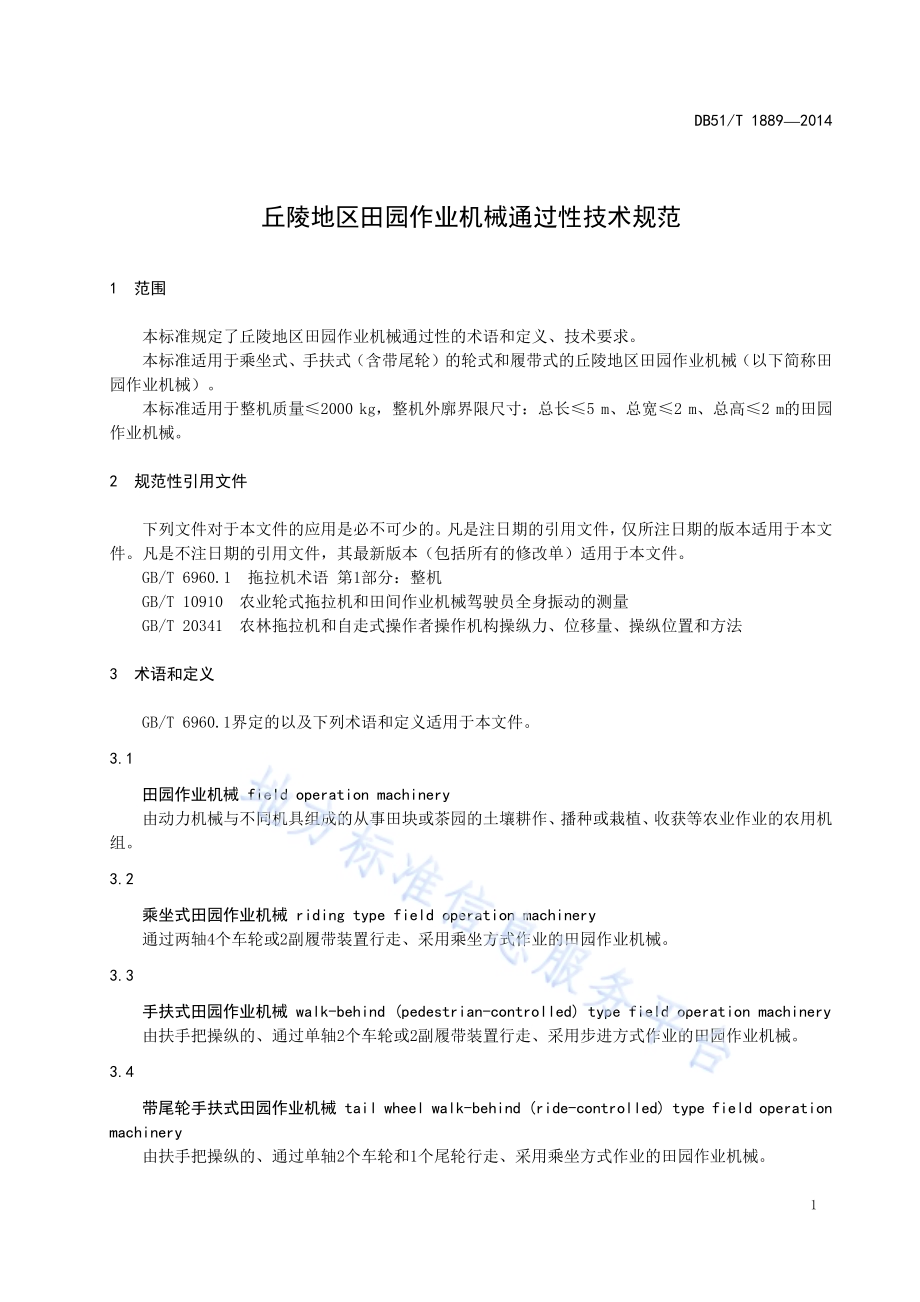

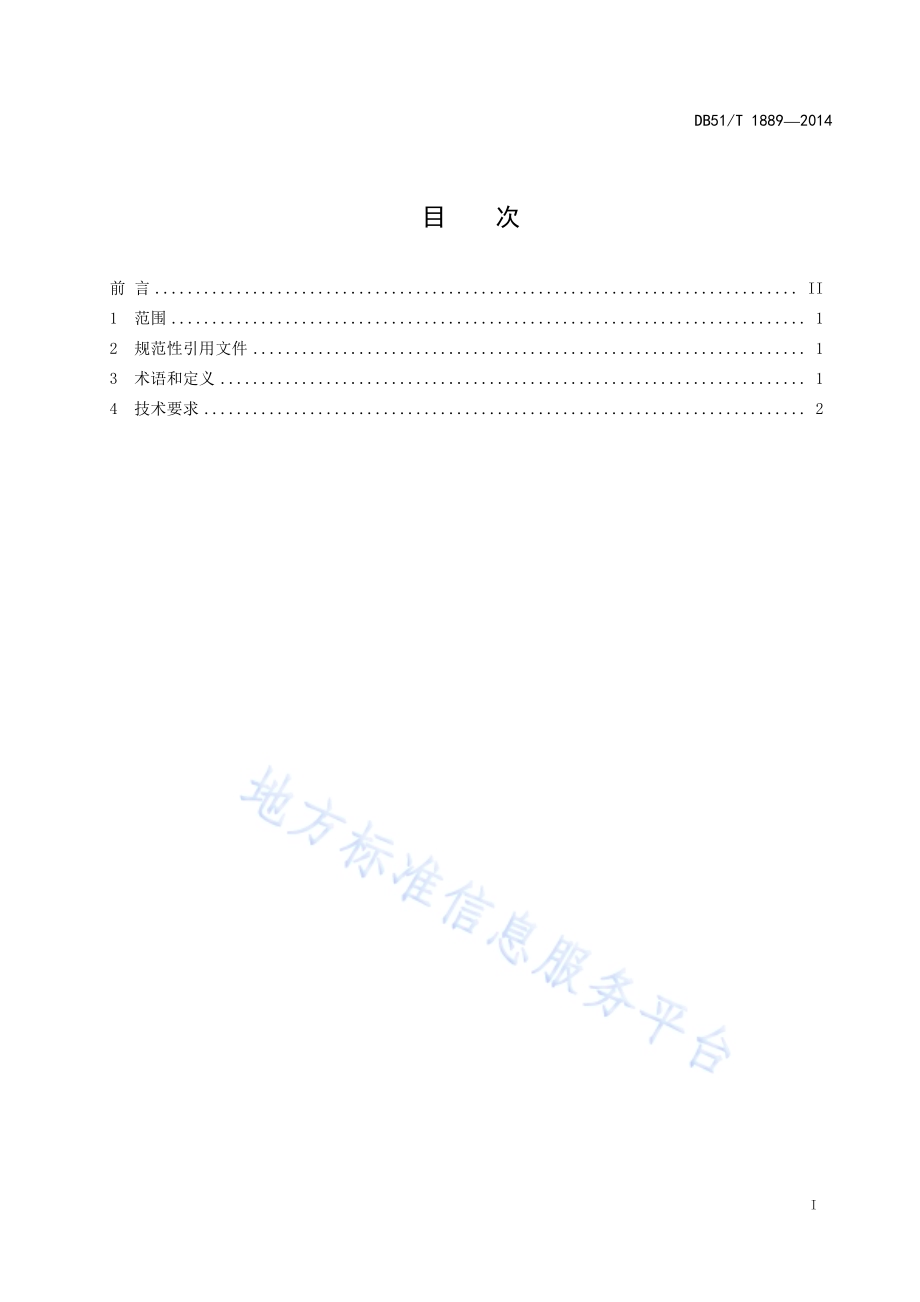

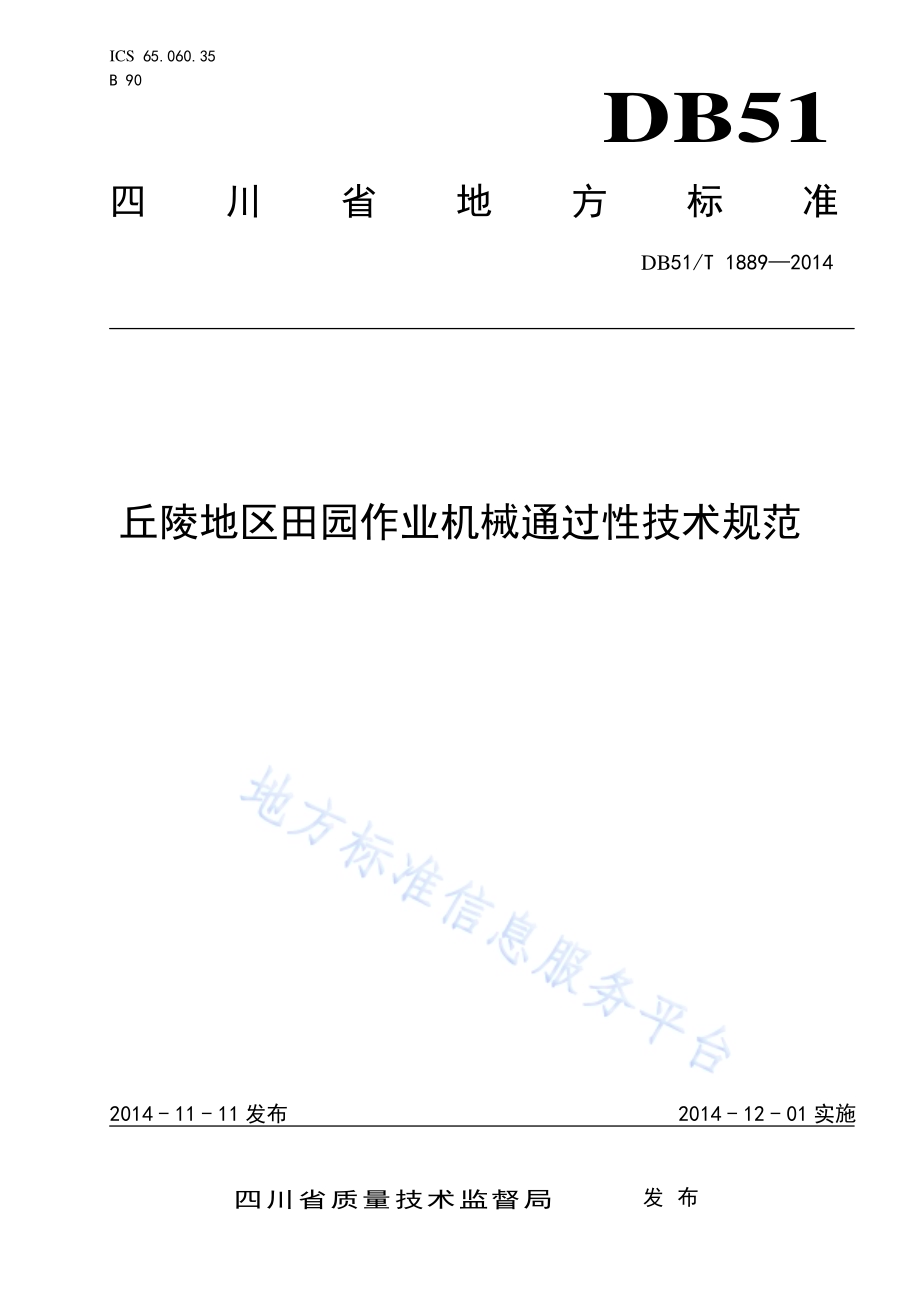

ICS 65.060.35 B 90 DB51 四川省地方标准 DB51/T 18892014 丘陵地区田园作业机械通过性技术规范 2014-11-11发布 2014-12-01实施四川省质量技术监督局 发布 DB51/T 18892014 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 技术要求.2 DB51/T 18892014 II 前 言 本标准依据GB/T 1.1-2009给出的规则进行编写。本标准由四川省农业厅提出。本标准由四川省农业机械标准化技术委员会归口。本标准由四川省质量技术监督局批准。本标准起草单位：四川省农业机械研究设计院、农业部丘陵山地农业装备技术重点实验室。本标准主要起草人：谢祖琪、易文裕、刘建辉、程方平、应婧、熊昌国、余满江、庹洪章、姚金霞。DB51/T 18892014 1 丘陵地区田园作业机械通过性技术规范 1 范围 本标准规定了丘陵地区田园作业机械通过性的术语和定义、技术要求。本标准适用于乘坐式、手扶式（含带尾轮）的轮式和履带式的丘陵地区田园作业机械（以下简称田园作业机械）。本标准适用于整机质量2000 kg，整机外廓界限尺寸：总长5 m、总宽2 m、总高2 m的田园作业机械。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 6960.1 拖拉机术语 第1部分：整机 GB/T 10910 农业轮式拖拉机和田间作业机械驾驶员全身振动的测量 GB/T 20341 农林拖拉机和自走式操作者操作机构操纵力、位移量、操纵位置和方法 3 术语和定义 GB/T 6960.1界定的以及下列术语和定义适用于本文件。3.1 田园作业机械 field operation machinery 由动力机械与不同机具组成的从事田块或茶园的土壤耕作、播种或栽植、收获等农业作业的农用机组。3.2 乘坐式田园作业机械 riding type field operation machinery 通过两轴4个车轮或2副履带装置行走、采用乘坐方式作业的田园作业机械。3.3 手扶式田园作业机械 walk-behind(pedestrian-controlled)type field operation machinery 由扶手把操纵的、通过单轴2个车轮或2副履带装置行走、采用步进方式作业的田园作业机械。3.4 带尾轮手扶式田园作业机械 tail wheel walk-behind(ride-controlled)type field operation machinery 由扶手把操纵的、通过单轴2个车轮和1个尾轮行走、采用乘坐方式作业的田园作业机械。DB51/T 18892014 2 3.5 倾斜角 angle of inclination 田园作业机械行走支承平面与水平面的夹角。3.6 乘坐式和带尾轮手扶式的静态纵向极限翻倾角 riding type and tail wheel walk-behind(ride-controlled)type static longitudinal ultimate overturning limit angle 乘坐式或带尾轮手扶式田园作业机械制动状态下纵向停放在坡道上，不至产生翻倾的最大倾斜角。3.7 手扶式的静态纵向极限翻倾角 walk-behind(pedestrian-controlled)type static longitudinal ultimate overturning limit angle 手扶式田园作业机械制动状态或限制移动状态下纵向停放在坡道上，当扶手把向上支撑（或向下施压）操纵力达到规定要求时，不至产生翻倾的最大倾斜角。3.8 静态横向极限翻倾角 the static lateral ultimate overturning limit angle 田园作业机械制动状态下横向停放在坡道上，不至产生翻倾的最大倾斜角。4 技术要求 4.1 一般要求 4.1.1 田园作业机械宜配置纵向倾斜角度和横向倾斜角度的角度显示器。4.1.2 田园作业机械的行走系宜调至轮距最大位置。4.1.3 手扶式田园作业机械处于静态纵向上坡极限翻倾角状态时，扶手把向上支撑操纵力不大于 200 N，符合 GB/T 20341 的规定。4.1.4 手扶式田园作业机械处于静态纵向下坡极限翻倾角状态时，扶手把向下施压操纵力不大于 350 N。4.1.5 驾驶员座位上配重质量为 75 kg5 kg，符合GB/T 10910 的规定。4.2 极限翻倾角 4.2.1 乘坐式田园作业机械静态纵向和静态横向极限翻倾角应符合表 1的规定。表1 乘坐式田园作业机械静态纵向和静态横向极限翻倾角 单位为度 类 型 角 度 静态纵向上坡极限翻倾角 28 静态纵向下坡极限翻倾角 28 静态横向左侧极限翻倾角 27 静态横向右侧极限翻倾角 27 注：乘坐式田园作业机械在驾驶员座位上有驾驶员时的极限翻倾角。4.2.2 手扶式田园作业机械静态纵向和静态横向极限翻倾角应符合表 2 的规定。DB51/T 18892014 3 表2 手扶式田园作业机械静态纵向和静态横向极限翻倾角 单位为度 类 型 角 度 静态纵向上坡极限翻倾角 25 静态纵向下坡极限翻倾角 25 静态横向左侧极限翻倾角 21 静态横向右侧极限翻倾角 21 注：手扶式田园作业机械在扶手把处采用扶手支架辅助支撑机器状态下的极限翻倾角。4.2.3 带尾轮手扶式田园作业机械静态纵向和静态横向极限翻倾角应符合表 3 的规定。表3 带尾轮手扶式田园作业机械静态纵向和静态横向极限翻倾角 单位为度 类 型 角 度 静态纵向上坡极限翻倾角 25 静态纵向下坡极限翻倾角 25 静态横向左侧极限翻倾角 24 静态横向右侧极限翻倾角 24 注：带尾轮手扶式田园作业机械在驾驶员座位上有驾驶员时的极限翻倾角。4.3 最小离地间隙 田园作业机械的最小离地间隙应符合表4的规定。表4 田园作业机械的最小离地间隙 单位为毫米 类 型 最小离地间隙 乘坐式田园作业机械（轮式）250 乘坐式田园作业机械（履带式）180 手扶式田园作业机械（轮式）170 手扶式田园作业机械（履带式）150 带尾轮手扶式田园作业机械 170 _ DB51/T 18892014
