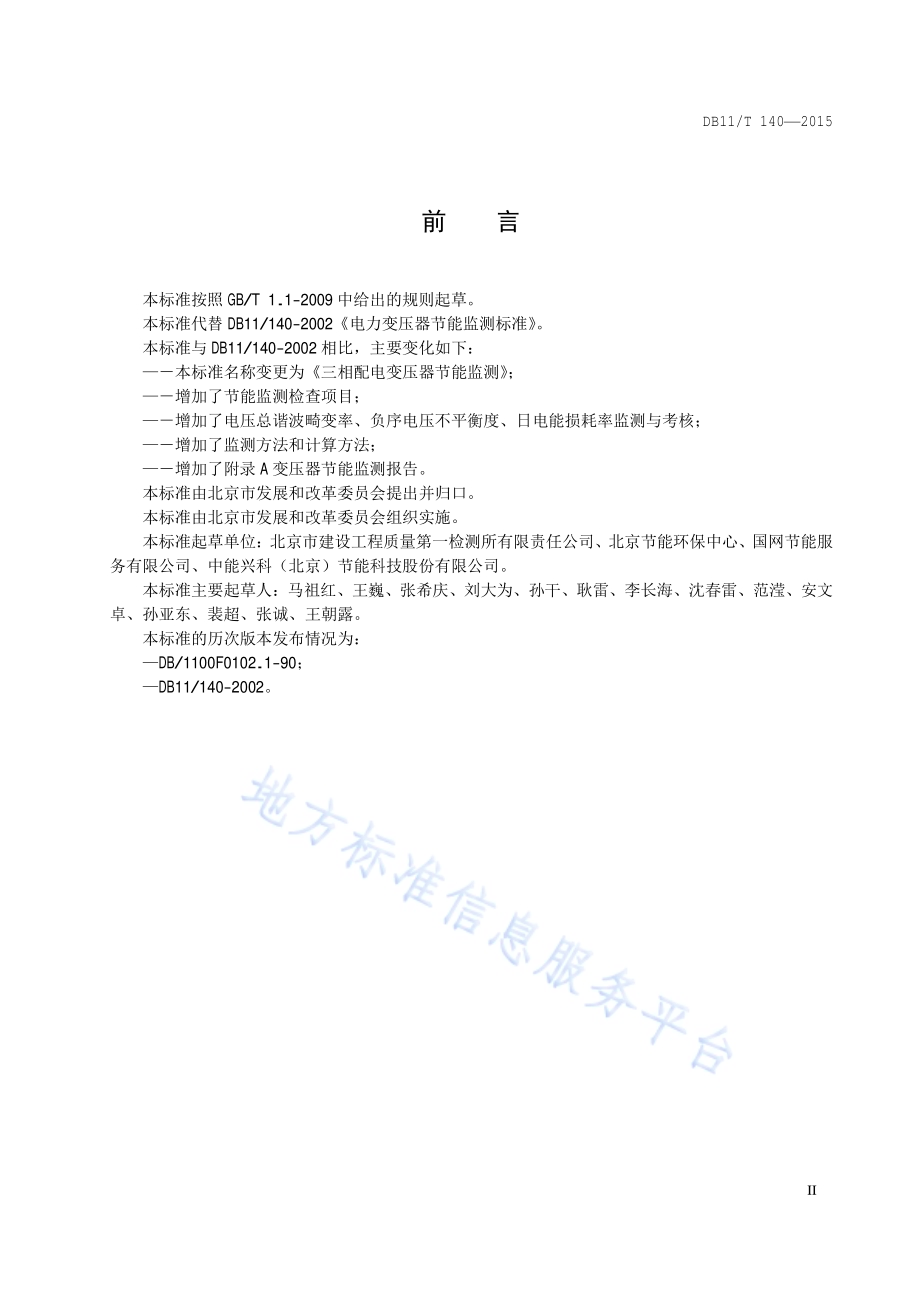

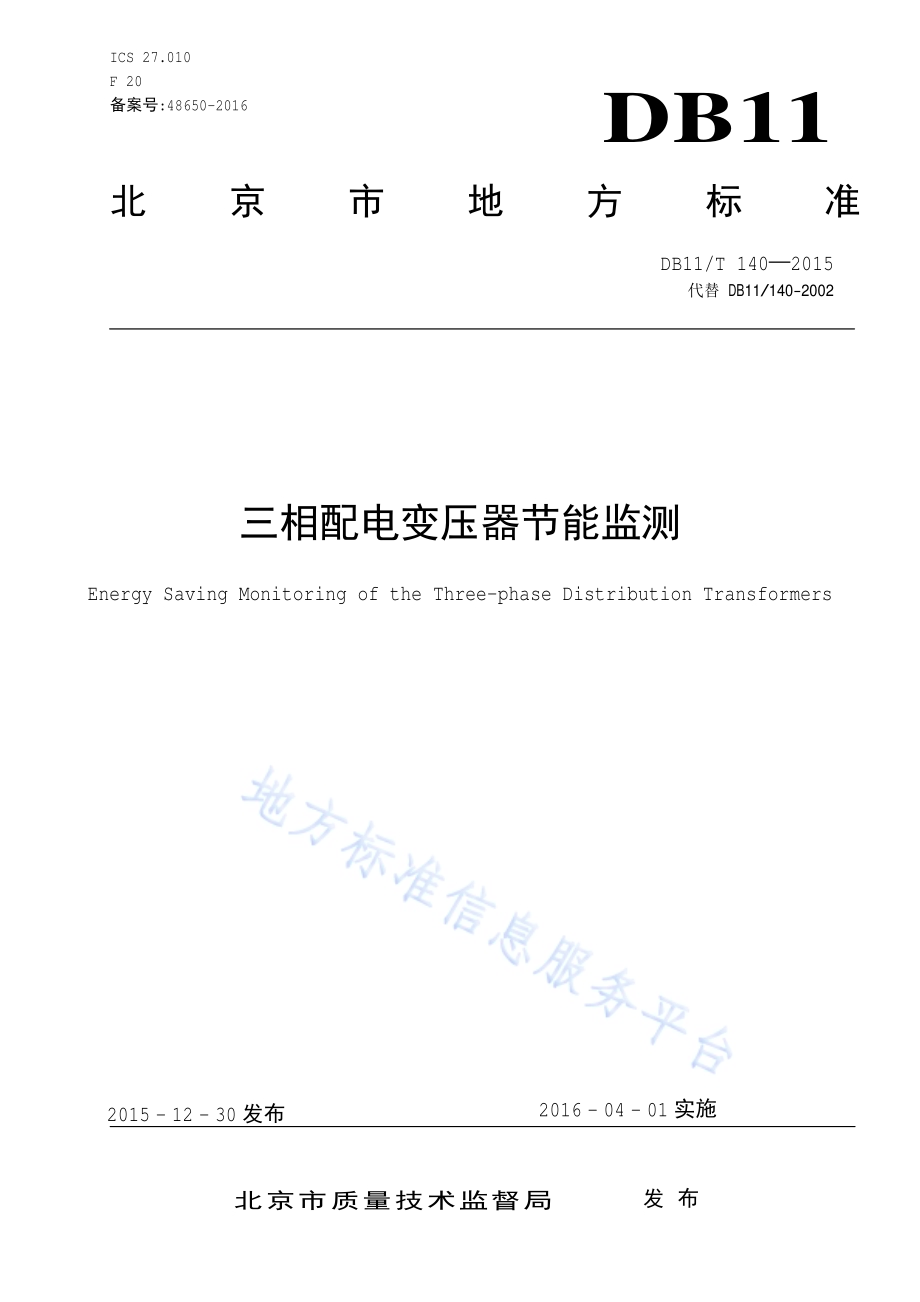

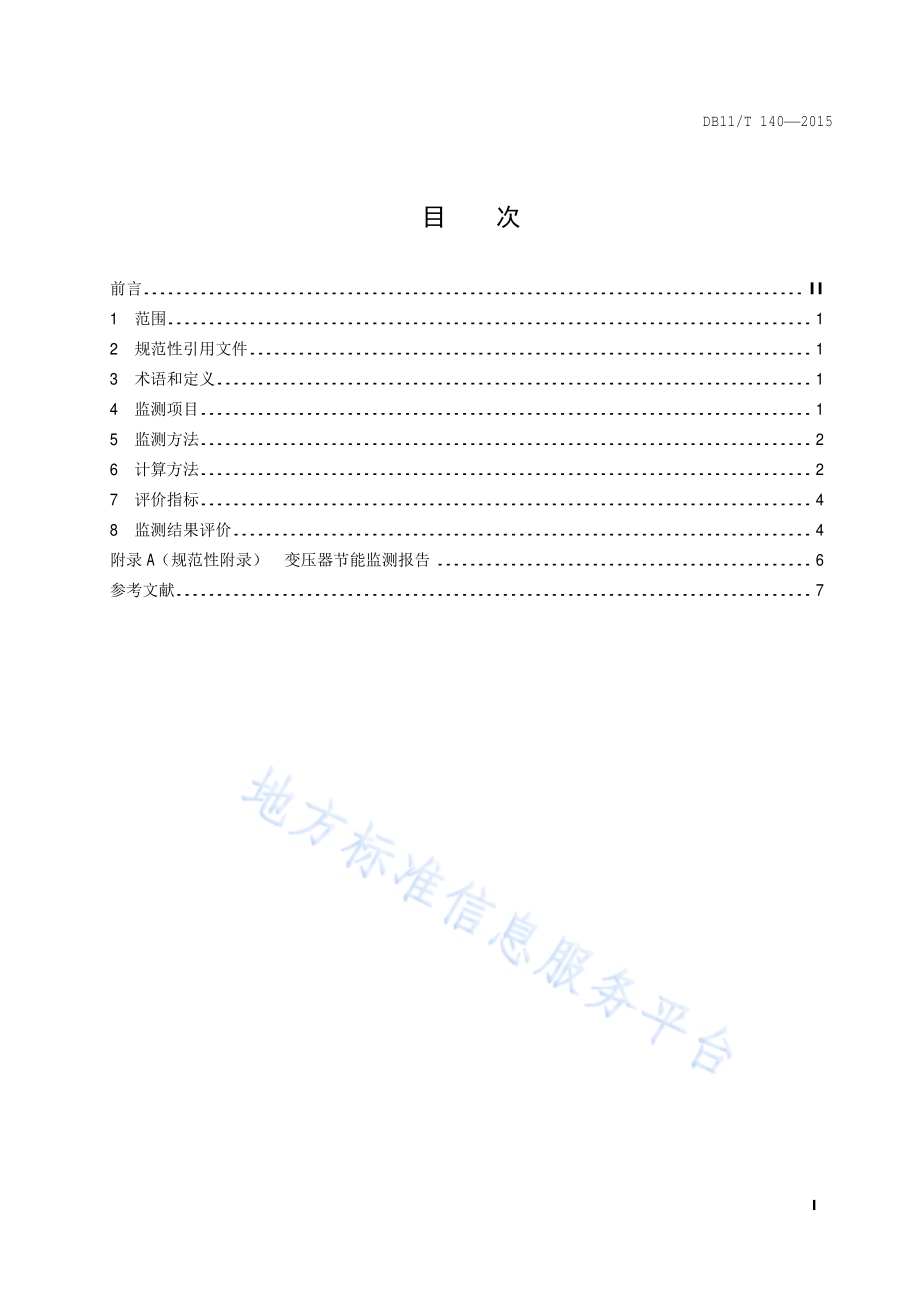

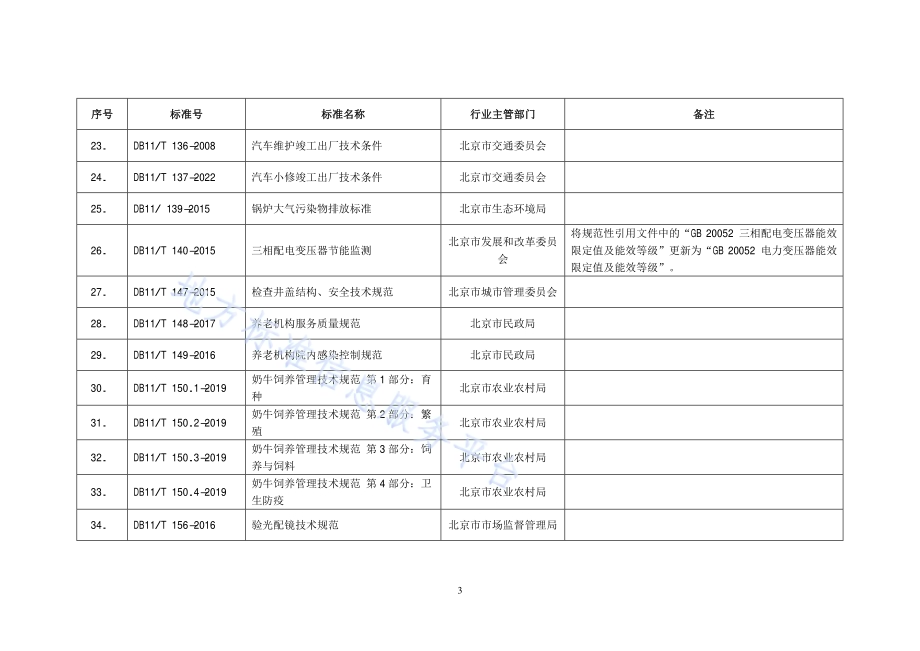

3序号 标准号 标准名称 行业主管部门 备注 23.DB11/T 136-2008 汽车维护竣工出厂技术条件 北京市交通委员会 24.DB11/T 137-2022 汽车小修竣工出厂技术条件 北京市交通委员会 25.DB11/139-2015 锅炉大气污染物排放标准 北京市生态环境局 26.DB11/T 140-2015 三相配电变压器节能监测 北京市发展和改革委员 会 将规范性引用文件中的“GB 20052 三相配电变压器能效限定值及能效等级”更新为“GB 20052 电力变压器能效限定值及能效等级”。27.DB11/T 147-2015 检查井盖结构、安全技术规范 北京市城市管理委员会 28.DB11/T 148-2017 养老机构服务质 量 规范 北京市 民政 局 29.DB11/T 149-2016 养老机构 院内感 染 控制 规范 北京市 民政 局 30.DB11/T 150.1-2019 奶牛饲 养管理技术规范 第 1部分：育 种 北京市 农业农村 局 31.DB11/T 150.2-2019 奶牛饲 养管理技术规范 第 2部分：繁 殖 北京市 农业农村 局 32.DB11/T 150.3-2019 奶牛饲 养管理技术规范 第 3部分：饲 养 与饲料 北京市 农业农村 局 33.DB11/T 150.4-2019 奶牛饲 养管理技术规范 第 4部分：卫 生 防疫 北京市 农业农村 局 34.DB11/T 156-2016 验光 配 镜 技术规范 北京市市 场 监 督 管理局 ICS 27.010 F 20 备案号:48650-2016 DB11 北京市地方标准 DB11/T 140 2015 代替 DB11/140-2002 三相配电变压器节能监测 Energy Saving Monitoring of the Three-phase Distribution Transformers 2015-12-30发布 2016-04-01实施 北京市质量技术监督局 发布 DB11/T 140 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测项目.1 5 监测方法.2 6 计算方法.2 7 评价指标.4 8 监测结果评价.4 附录 A（规范性附录）变压器节能监测报告.6 参考文献.7 DB11/T 140 2015 II 前 言 本标准按照 GB/T 1.1-2009中给出的规则起草。本标准代替 DB11/140-2002电力变压器节能监测标准。本标准与 DB11/140-2002相比，主要变化如下：本标准名称变更为三相配电变压器节能监测；增加了节能监测检查项目；增加了电压总谐波畸变率、负序电压不平衡 度、日 电能 损耗 率监测与考 核；增加了监测方法和计算方法；增加了附录 A变压器节能监测报告。本标准 由北京市发展 和 改革委员会提 出 并归口。本标准 由北京市发展 和 改革委员会组织实施。本标准起草 单位：北京市建设工程质量第一 检测 所有限责任公司、北京 节能 环保 中 心、国网 节能 服务有限公司、中能 兴科（北京）节能 科技股份有限公司。本标准主要起草 人：马祖红、王巍、张希庆、刘大 为、孙干、耿雷、李长海、沈春雷、范 滢、安 文卓、孙亚东、裴超、张诚、王朝露。本标准的 历次版 本 发布情况 为：DB/1100F0102.1-90；DB11/140-2002。DB11/T 140 2015 1 三相配电变压器节能监测 1 范围 本标准规定了三相配电变压器（以 下 简 称：变压器）监测项目、监测方法、计算方法 及 评价指标。本标准 适 用 于 三相 10kV电压 等级、无励磁调 压、额 定 容 量 30kVA 1600kVA的 油浸式 变压器和 额 定 容量 30kVA 2500kVA的 干 式 变压器。2 规范性引用文件 下 列 文件 对 于 本文件的 应 用 是必 不 可少 的。凡是注 日 期 的引用文件，仅 所 注 日 期 的 版 本 适 用 于 本文件。凡是 不 注 日 期 的引用文件，其最新 版 本（包括 所有 的 修 改单）适 用 于 本文件。GB/T 15543 电能 质量 三相电压不平衡 GB 20052 三相配电变压器能 效 限 定 值 及 能 效 等级 3 术语和定义 下 列 术语和定义 适 用 于 本文件。3.1 负序电压不平衡度 negative-sequence voltage unbalance factor 指三相电力 系统 中三相电压不平衡的 程度，用电压负序 基 波 分 量 的方 均根值 与 正 序 基 波 分 量 的方 均根值百分 比 表示。注：改 写 GB/T15543-2008定义 3.2 3.2 日电能损耗率 daily energy loss rate 变压器 一日 内 有 功 损 失 电能 量 与 输入 有 功 电能 量 之百分 比。4 监测项目 4.1 检查项目 现场 检查项目 包括:检查变压器 是否被列入 国 家淘汰 目录；检查变压器能 效是否达到 GB 20052所 规定的能 效 限 定 值 要 求。4.2 测试项目 现场 测 试 项目 包括：日 均 负 载 率；DB11/T 140 2015 2 功 率 因数；电压总谐波畸变率；负序电压不平衡 度；日 电能 损耗 率。5 监测方法 5.1 测试条件 5.1.1 测 试应在 变压器 正常运行状态 下 进行。5.1.2 对 于 季 节性负 荷容 量 较 大 的变压器，测 试应在 负 荷开启 的 季 节 内进行。5.2 测试仪表 5.2.1 测 试仪表应满足 测 试 项目的要 求，并 应在 检定/校 准 合格周期内。5.2.2 测 试仪表应符合表 1的规定。表 1 测试仪表及准确度要求 测 量 参 数 准 确 度 电能 质量 分析仪 有 功功 率 1%功 率 因数 1%电压总谐波畸变率 5%负序电压不平衡 度 2%5.3 测试方法 使 用电能 质量 分析仪现场 测 试，测 点 安 装在 变压器 低 压 输 出 侧，全部 参 数采 用电能 质量 分析仪直接测 试 并 读取，测 试 时间 为 持续 测 量 24h，测 试数 据 取值 间隔 为不 大于 1h记 录 一次，负序电压不平衡 度 1min记 录 一次。6 计算方法 6.1 日均负载率的计算方法 日 均 负 载 率 应 按 公 式（1）计算。%100=NIIb（1）式 中：日 均 负 载 率(%)；变压器 日 方 均根 负 载 电 流，单位 为 安 培(A)；DB11/T 140 2015 3 变压器 低 压 侧额 定电 流，单位 为 安 培(A)。变压器 日 方 均根 负 载 电 流 应 按 公 式（2）计算。nn1 i2i=II（2）式 中：n 连续 24小时 内数 据记 录 次 数。6.2 电压总谐波畸变率的计算方法 电压总谐波畸变率 应 按 公 式（3）计算：%1001=UUTHDHU（3）式 中：UTHD 电压总谐波畸变率(%)；HU 谐波电压 含 量（方 均根值），单位 为 伏(V)；1U 基 波电压（方 均根值），单位 为 伏(V)。变压器谐波电压 含 量 的计算 应 按 公 式（4）计算。()22hhHU U=S=（4）式 中：HU 谐波电压 含 量，单位 为 伏（V）；hU 第 h次 谐波电压（方 均根值），单位 为 伏（V）。6.3 负序电压不平衡度的计算方法 负序电压不平衡 度 应 按 公 式（5）计算：%100122=UUUe（5）式 中：2 Ue 负序电压不平衡 度(%)；2U 三相电压的负序 分 量（方 均根值），单位 为 伏(V)；1U 三相电压的 正 序 分 量（方 均根值），单位 为 伏(V)。DB11/T 140 2015 4 6.4 日电能损耗率的计算方法 日 电能 损耗 率 应 按 公 式（6）计算。%100GP GS-=DWW WP（6）式 中：日 电能 损耗 率(%)；监测 期内 变压器 输 出 有 功 电能 量，单位 为 千瓦时(kW h)；监测 期内 变压器 输入 有 功 电能 量，单位 为 千瓦时(kW h)。变压器 输入 有 功 电能 量 应 按 公 式（7）计算。P SW W W+=G（7）式 中：监测 期内 变压器 有 功 损 失 电能 量，单位 为 千瓦时(kW h)。变压器 有 功 损 失 电能 量 应 按 公 式（8）计算。()t P P WK O+=2Sb（8）式 中：变压器 额 定 空 载 损耗，单位 为 千瓦（kW）；变压器 额 定负 载 损耗，单位 为 千瓦（kW）；t监测 时间，单位 为 时（h）。7 评价指标 变压器节能监测评价指标 应符合表 2的要 求。表 2 变压器节能监测评价指标 监测项目 评价指标 日 均 负 载 率 30 功 率 因数 0.93 电压总谐波畸变率 5%负序电压不平衡 度 95%大 值 2%负序电压不平衡 度 最 大 值 4%日 电能 损耗 率 1.1%DB11/T 140 2015 5 8 监测结果评价 8.1 变压器检查结果 应符合 4.1的要 求，运行 测 试 结果 应符合 7评价指标的要 求。8.2 监测 机构 在 监测报告中 应 做 出监测结果 合格 或 不 合格 的评价，并提 出 改 进 建 议。8.3 变压器节能监测报告 格式 见 附录 A。DB11/T 140 2015 6 附 录 A（规范性附录）变压器节能监测报告 报告编号：委 托 单位 监测 日 期 被 监测 单位 监测 依据 监测 地 点 三相配电变压器参 数 设 备 名称 设 备编号 规 格 型号 额 定 容 量 额 定电 流 额 定 空 载 损耗 额 定电压 额 定负 载 损耗 检查项目 序 号 检查项目 检查结果 1 三相配电变压器 设 备 是否被列入 国 家淘汰 目录 2 三相配电变压器能 效是否达到 GB 20052所 规定 的能 效 限 定 值 测 试 项目 序 号 监测测 试 项目 单位 测 试 结果 评价指标 结果评价 1 日 均 负 载 率%30 2 功 率 因数/0.93 3 电压总谐波畸变率%5 4 负序电压不平衡 度 95%大 值%2 5 负序电压不平衡 度 最 大 值%4 6 日 电能 损耗 率%1.1 监测结果评价 及改 进 建 议：监测 单位：（盖章）年 月 日 编制：审核：批准：DB11/T 140 2015 7 参 考 文 献 1 GB/T 15316-2009 节能监测 技 术 通 则 2 DB11/T 173-2003 三相配电变压器电能平衡测算方法 3 GB/T 14549-1993 电能 质量 公 用电 网 谐波 4 工 节 2009 第 67号 高 耗 能 落后机 电 设 备（产品）淘汰 目录（第一 批）5 工 信 部 2012年 第 14号 高 耗 能 落后机 电 设 备（产品）淘汰 目录（第 二批）6工 信 部 2014年 第 16号 高 耗 能 落后机 电 设 备（产品）淘汰 目录（第 三 批）_
