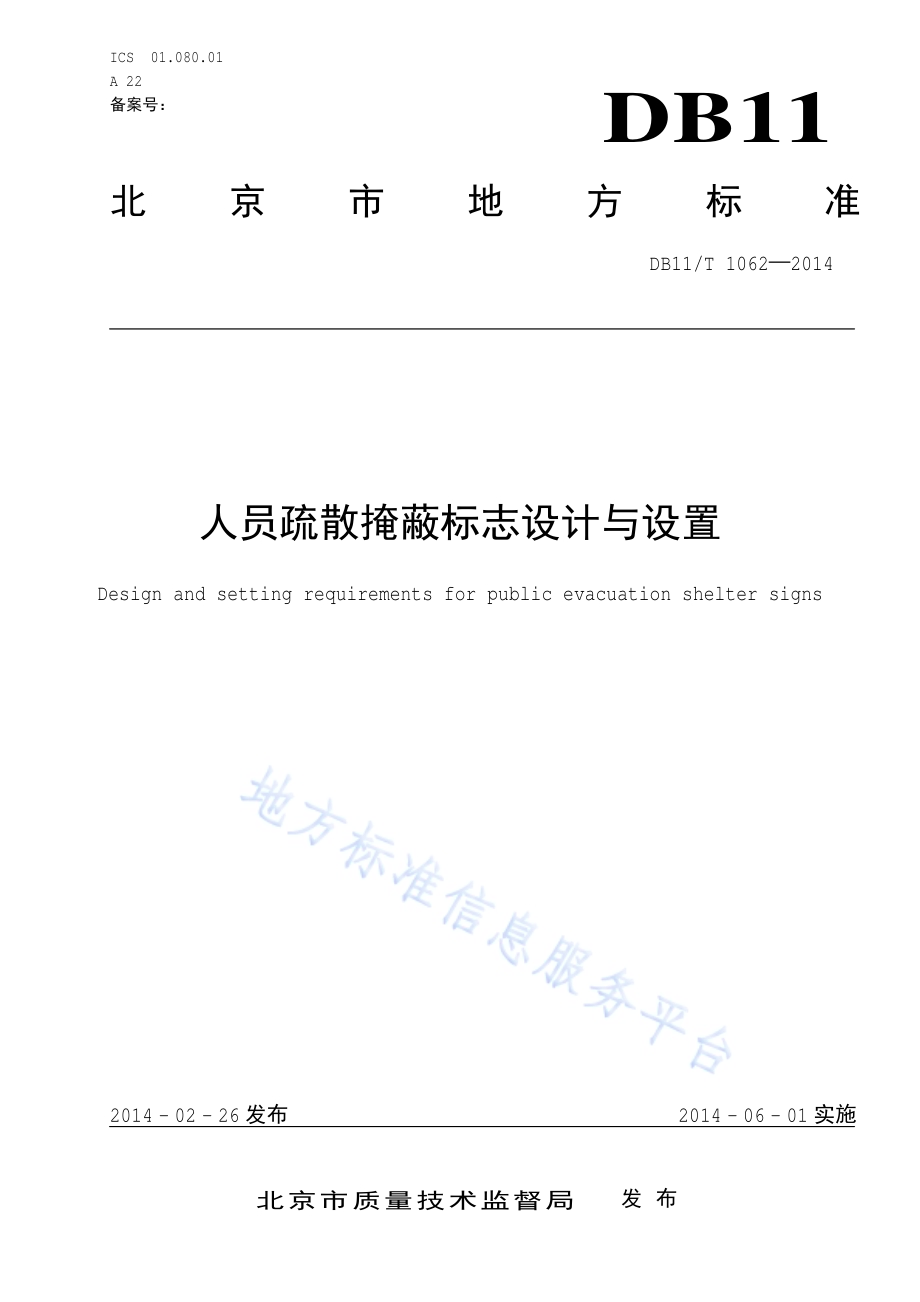

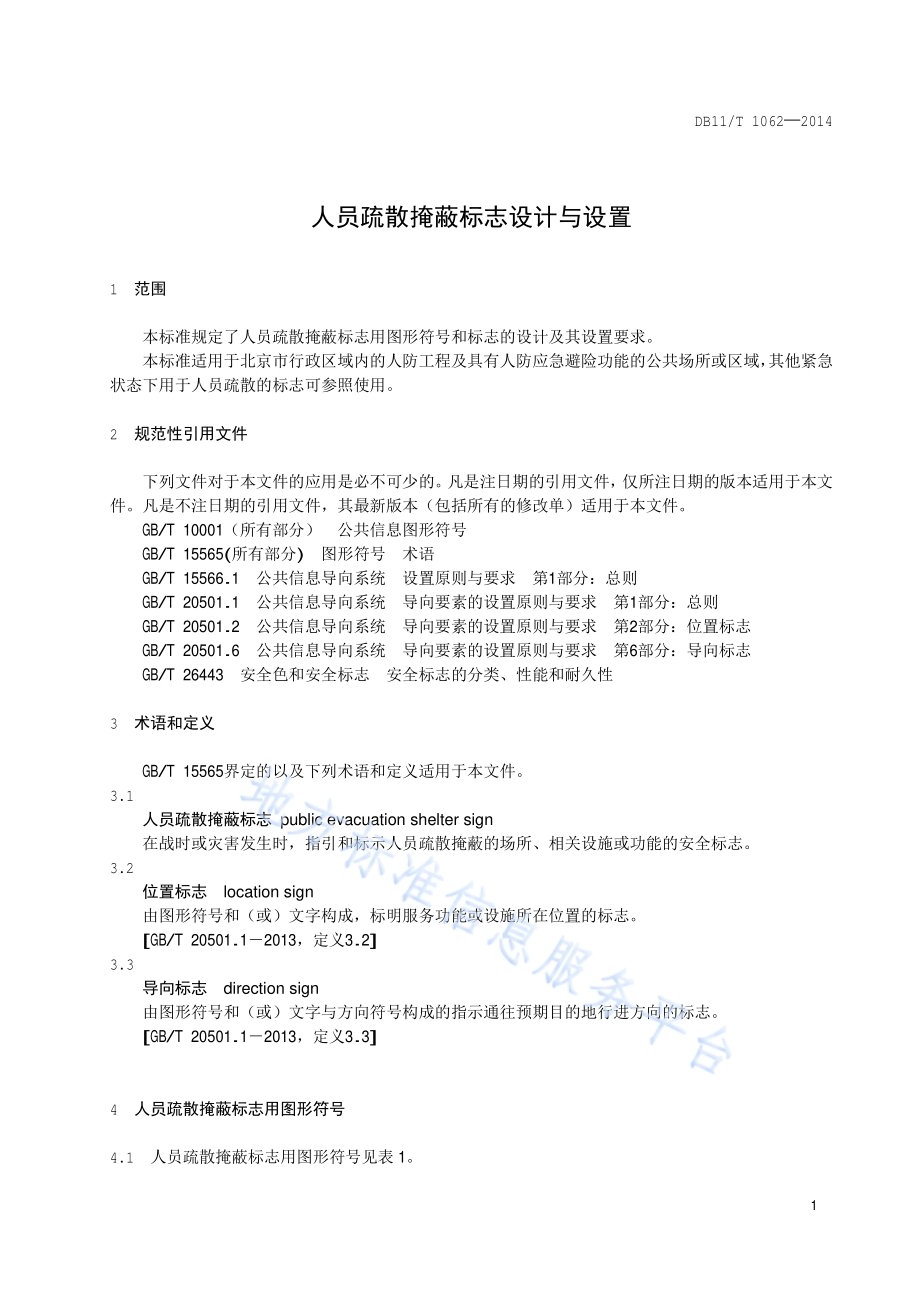

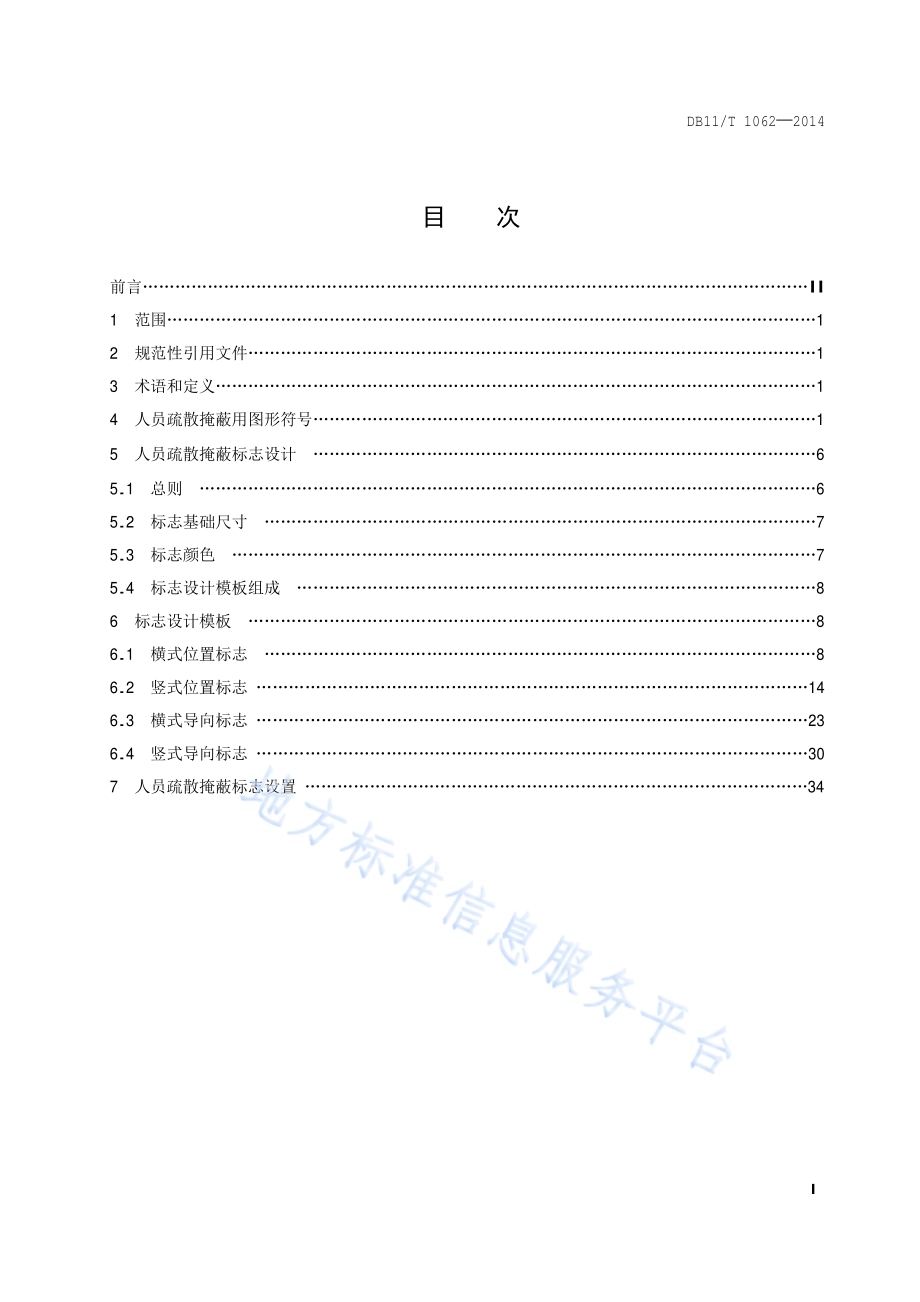

ICS 01.080.01 A 22 备案号：DB11 北京市地方标准 DB11/T 1062 2014 人员疏散掩蔽标志设计与设置 Design and setting requirements for public evacuation shelter signs 2014-02-26发布 2014-06-01实施 北京市质量技术监督局 发布 DB11/T 1062 2014 I 目 次 前言 II 1 范围 1 2 规范性引用文件 1 3 术语和定义 1 4 人员疏散掩蔽用图形符号 1 5 人员疏散掩蔽标志设计 6 5.1 总则 6 5.2 标志基础尺寸 7 5.3 标志颜色 7 5.4 标志设计模板组成 8 6 标志设计模板 8 6.1 横式位置标志 8 6.2 竖式位置标志 14 6.3 横式导向标志 23 6.4 竖式导向标志 30 7 人员疏散掩蔽标志设置 34 DB11/T 1062 2014 II 前 言 本标准按照 GB/T 1.1 2009标准化工作导则 第 1部分：标准的结构和编写的规则起草。本标准由北京市民防局提出并归口。本标准由北京市民防局组织实施。本标准主要起草单位：北京市民防局、中国标准化研究院、北京市应 急办公室、北京市 地震 局、北京市 园林绿 化局、解放军 防化 学 院、中国人民 大学艺 术 学 院、北京 视域四维城 市导向 系统 规 划 设计 有限公司。本标准主要起草人：张亮、白殿一、程拴牢、赵德海、安姚舜、严仲杰、徐敏、豆坦友、张敬军、宋庆新、陈永权、宫凤启DB11/T 1062 2014 1 人员疏散掩蔽标志设计与设置 1 范围 本标准规定 了 人员疏散掩蔽标志用图形符号和标志的设计 及其 设置要 求。本标准 适 用 于 北京市 行政区域内 的人防工 程及具有 人防应 急避险功能 的 公共场所或区域，其他紧急状态下 用 于 人员疏散的标志 可参 照 使 用。2 规范性引用文件 下列 文件 对于 本文件的应用 是必不可少 的。凡是注日期 的引用文件，仅 所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其 最 新 版 本（包括 所有 的 修改 单）适 用 于 本文件。GB/T 10001（所有 部分）公共 信息 图形符号 GB/T 15565(所有 部分)图形符号 术语 GB/T 15566.1 公共 信息 导向 系统 设置 原 则 与 要 求 第 1部分：总则 GB/T 20501.1 公共 信息 导向 系统 导向要 素 的设置 原 则 与 要 求 第 1部分：总则 GB/T 20501.2 公共 信息 导向 系统 导向要 素 的设置 原 则 与 要 求 第 2部分：位置标志 GB/T 20501.6 公共 信息 导向 系统 导向要 素 的设置 原 则 与 要 求 第 6部分：导向标志 GB/T 26443 安 全 色和 安 全 标志 安 全 标志的分 类、性 能 和 耐久 性 3 术语和定义 GB/T 15565界 定的 以 及下列 术语和定义 适 用 于 本文件。3.1 人员疏散掩蔽标志 public evacuation shelter sign 在战时 或 灾害发生时，指 引和标 示 人员疏散掩蔽的 场所、相关 设施 或功能 的 安 全 标志。3.2 位置标志 location sign 由图形符号和（或）文 字 构成，标 明服务 功能或 设施 所 在 位置的标志。GB/T 20501.1 2013，定义 3.2 3.3 导向标志 direction sign 由图形符号和（或）文 字与方 向符号构成的 指示通往预 期 目 的 地行 进方 向的标志。GB/T 20501.1 2013，定义 3.3 4 人员疏散掩蔽标志用图形符号 4.1 人员疏散掩蔽标志用图形符号 见表 1。DB11/T 1062 2014 2 表 1 人员疏散掩蔽标志用图形符号 序 号 图形符号 含 义 说 明 01 掩蔽 表示在战时 或 灾害发生时，供人员掩蔽的 室内场所，如 掩蔽场所、掩蔽 区、掩蔽 室 等 02 疏散 表示在战时 或 灾害发生时，供人员疏散的 室 外 场所，如 疏散场所、应 急避 难 场所 等 为保证与箭头 符号的 方 向 一致，使 用中应 根据箭头 的 方 向 使用本符号的 镜像 符号 03 集 结 表示 人员 临时集 中的 场所，如集 结 点、集 结 区 等 ISO 7010:2011(E007)04 指挥 表示 组织 指挥机 构 所 在 的 场所，如指挥 部、指挥 室 等 DB11/T 1062 2014 3 表 1 人员疏散掩蔽标志用图形符号（续）序 号 图形符号 含 义 说 明 05 应 急 蓬宿 表示搭建帐篷、板 房，供 人 们临时居住 的 场所，如 应 急 蓬宿 区 等 06 物资发 放 表示物资发 放 的 场所，如物资 发 放 点，物资发 放 处等 07 应 急 停车 表示 应 急 车辆（工 程 救 险 车、救护车、警车等车辆）停 放 的 场所，如 应 急 停车 场、应 急 停车处 等 08 滤毒 表示装 有 通风滤毒 设 备 的 场所，如滤毒 室 等 DB11/T 1062 2014 4 表 1 人员疏散掩蔽标志用图形符号（续）序 号 图形符号 含 义 说 明 09 洗消 表示受染 人员 消除全 身 有 害物 的 场所，如洗消 间 等 ISO 7010:2011(E012)10 物资 储 备 表示 储 备物资 的 场所，如物资 库 等 11 应 急 供 电 表示 紧急 供 电 的 场所或 设施，如 应 急 供 电 处等 12 应 急 封堵 表示 应 急 封堵 的 场所或 位置，如战时 封堵 处等 表 1 人员疏散掩蔽标志用图形符号（续）DB11/T 1062 2014 5 序 号 图形符号 含 义 说 明 13 进风机 表示装 有 进风机 的 场所，如进 风机房等 14 排 风机 表示装 有 排 风机 的 场所，如 排 风机房等 15 密闭门 表示 密闭门 的 所 在 位置 16 防 护 密闭门 表示 防 护 密闭门 的 所 在 位置 DB11/T 1062 2014 6 表 1 人员疏散掩蔽标志用图形符号（续）序 号 图形符号 含 义 说 明 17 水箱 表示 放 置 水箱 的 场所，如 水箱间 等 4.2 人员疏散掩蔽标志中 使 用的 其他公共 信息 图形符号 见 GB/T 10001。其 中：出 入 口、出口、入 口、卫 生 间、会议 室：见 GB/T 10001.1中 对 应的图形符号；箭头 符号：见 GB/T 10001.1中“方 向符号”；男卫 生 间：见 GB/T 10001.1中“男”；女卫 生 间：见 GB/T 10001.1中“女”；医疗 救护：见 GB/T 10001.1中“医疗 点”；饮水 处：见 GB/T 10001.1中“饮 用 水”；餐厅：见 GB/T 10001.1中“餐饮”；疏散 车辆：见 GB/T 10001.3中“公共 汽 车”；应 急 停机 坪：见 GB/T 10001.3中“直升 机”。5 人员疏散掩蔽标志设计 5.1 总则 5.1.1 人员疏散掩蔽标志的尺寸设计应符 合 GB/T 20501.1、GB/T 20501.2和 GB/T 20501.6的要 求，颜色应符 合 GB/T 2893.1的要 求，并应按照标志基础尺寸（见 5.2）、标志颜色（见 5.3）、标志设计模板 组成（见 5.4）、标志设计模板（见 第 6章）的规定 进 行 设计。5.1.2 人员疏散掩蔽标志分 为 位置标志和导向标志，每 类 标志 可有 横式和竖式 两种 版 面 形式。5.1.3 人员疏散掩蔽标志应 采 用 绿 色，标志中的图形符号、文 字 及 箭头 应 采 用 白 色。5.1.4 标志中的文 字、箭头 及四 周边线 的尺寸 等 均 应 以 图形符号尺寸 a（见 图 1）为 设计 依 据。5.2 标志基础尺寸 5.2.1 箭头 符号设计尺寸应按图 1所 示 尺寸 进 行 确 定。DB11/T 1062 2014 7 图 1 箭头符号尺寸 5.2.2 标志 版 面 的 四 角 应 倒小圆角，其 中标志 四 角 的 倒角半径 R1为 0.05a，衬边 四 角 的 倒角半径 R2为0.1a（见 图 2）。图 2 版面倒角尺寸 5.3 标志颜色 5.3.1 人员疏散掩蔽标志中的 绿 色应 使 用 CMYK：C 86，M 39，Y 100,K 2，PANTONE:348C（见 图3)。注 1：CMYK颜色模式 是一 种印刷 模式。其 中 四 个 字 母 分 别 指 青（Cyan）、洋红（Magenta）、黄（Yellow）、黑（Black），在 印刷 中 代 表 四 种 颜色的 油墨。注 2：PANTONE色 卡配 色 系统，是 通 用的国 际 色 彩 标准语言。DB11/T 1062 2014 8 图 3 绿色版面 5.4 标志设计模板组成 5.4.1 标志设计模板由 箭头 区域、符号 区域、文 字 区域、辅助 文 字 区域 和 数 字 区域 等 部分组 合而 成。5.4.2 箭头 区域 中的 箭头 符号 可 根据 实 际需 要 变换 方 向，但 箭头 不 应 指 向文 字。箭头 符号 变换 方 向 时，应 连同角 标 一 起 旋转。角 标 最 终 不 出 现 在 人员疏散掩蔽标志中，仅 作 为箭头 符号定位的 依 据。5.4.3 符号 区域 中的图形符号应 从 表 1中 选取，设计 时如 还需 使 用 其他 图形符号，则应 从 GB/T 10001中 选取，且 应 对 图形符号 进 行 等 比例 放大或 缩小。5.4.4 文 字 区域 中的文 字 应 使 用 黑 字 体。文 字 区域 中文 字 的 字头与字 尾 应分 别 与 文 字 区域 两端 对 齐，且 所有 文 字 均匀排 列。5.4.5 辅助 文 字 区域 的文 字 应 使 用 黑 字 体。横式标志设计 时，辅助 文 字 区域 中的文 字 应 居 左依 次 排 列；竖式标志设计 时，辅助 文 字 区域 中的文 字 应 居 中 依 次 排 列。5.4.6 人员疏散掩蔽标志 四 周 的 黑 色 虚框 为 标 牌制 作 时版 面 大 小 的 依 据，黑 色 虚框 最 终 不 应出 现 在 标 志 牌上。5.4.7 人员疏散掩蔽标志应按照标志设计模板 所 标 注 的尺寸设计，应用 时根据 需 要 等 比例 放大。6 标志设计模板及示例 6.1 横式位置标志 6.1.1 一 排 文 字 中 带 有 阿拉伯 数 字 的横式标志设计模板 及 示 例 见 图 5 图 6；一 排 文 字 中 带 有 中文 数 字 的横式标志设计模板 及 示 例 见 图 7 图 8；三 排 文 字 并 带 有 阿拉伯 数 字 的横式标志设计模板 及 示 例 见 图9 图 10。DB11/T 1062 2014 9 图 5 一排文字中带有阿拉伯数字的横式标志设计模板 图 6 一排文字中带有阿拉伯数字的横式标志示例 DB11/T 1062 2014 10 图 7 一排文字中带有中文数字的横式标志设计模板 图 8 一排文字中带有中文数字的横式标志示例 图 9 三排文字 并 带有阿拉伯数字的横式标志设计模板 图 10 三排文字 并 带有阿拉伯数字的横式标志示例 DB11/T 1062 2014 11 6.1.2 一 排 二 字 的横式标志设计模板 及 示 例 见 图 11 图 12。图 11 一排 二 字的横式标志设计模板 图 12 一排 二 字的横式标志示例 6.1.3 一 排 三 字 的横式标志设计模板 及 示 例 见 图 13 图 14。DB11/T 1062 2014 12 图 13 一排三字的横式标志设计模板 图 14 一排三字的横式标志示例 6.1.4 一 排 四 字 或四 字以 上 的横式标志设计模板 及 示 例 见 图 15 图 17。图 15 一排 四 字 或四 字 以上 的 横式标志设计模板 图 16 一排 四 字 的 横式标志示例 DB11/T 1062 2014 13 图 17 一排 五 字的横式标志示例 6.1.5 二 排 三 字 的横式标志设计模板 及 示 例 见 图 18 图 19。图 18 二 排三字的横式标志设计模板 图 19 二 排三字的横式标志示例 6.1.6 二 排 四 字 或四 字以 上 的横式标志设计模板 及 示 例 见 图 20 图 21。DB11/T 1062 2014 14 图 20 二 排 四 字的横式标志设计模板 图 21 二 排 四 字的横式标志示例 6.2 竖 式位置标志 6.2.1 一 排 文 字 中 带 有 阿拉伯 数 字 的竖式标志设计模板 及 示 例 见 图 22 图 23；一 排 文 字 中 带 有 中文 数字 的竖式标志设计模板 及 示 例 见 图 24 图 25；三 排 文 字 并 带 有 阿拉伯 数 字 的竖式标志设计模板 及 示 例见 图 26 图 27。DB11/T 1062 2014 15 图 22 一排文字中带有数字的 竖 式标志设计模板 图 23 一排文字中带有数字的 竖 式标志示例 DB11/T 1062 2014 16 图 24 一排文字中带有中文数字的 竖 式标志设计模板 图 25 一排文字中带有中文数字的 竖 式标志示例 DB11/T 1062 2014 17 图 26 三排文字 并 带有阿拉伯数字的 竖 式标志设计模板 图 27 三排文字 并 带有阿拉伯数字的 竖 式标志示例 6.2.2 一 排 二 字 的竖式标志设计模板 及 示 例 见 图 28 图 29。DB11/T 1062 2014 18 图 28 一排 二 字的 竖 式标志设计模板 图 29 一排 二 字的 竖 式标志示例 6.2.3 一 排 三 字 的竖式标志设计模板 及 示 例 见 图 30 图 31。DB11/T 1062 2014 19 图 30 一排三字的 竖 式标志设计模板 图 31 一排三字的 竖 式标志示例 DB11/T 1062 2014 20 6.2.4 一 排 四 字 或四 字以 上 的竖式标志设计模板 及 示 例 见 图 32 图 34。图 32 一排 四 字 或四 字 以上 的 竖 式标志设计模板 图 33 一排 四 字的 竖 式标志示例 图 34 一排 五 字的 竖 式标志示例 DB11/T 1062 2014 21 6.2.5 二 排 三 字 的竖式标志设计模板 及 示 例 见 图 35 图 36。图 35 二 排三字的 竖 式标志设计模板 图 36 二 排三字的 竖 式标志示例 6.2.6 二 排 四 字 或四 字以 上 的竖式标志设计模板 及 示 例 见 图 37 图 38。DB11/T 1062 2014 22 图 37 二 排 四 字 或四 字 以上 的 竖 式标志设计模板 图 38 二 排 四 字 或四 字 以上 的 竖 式标志示例 6.3 横式导向标志 6.3.1 向 左（向前）并 带 有 中文 数 字 的横式标志设计模板 及 示 例 见 图 39 图 41。DB11/T 1062 2014 23 图 39 向 左（向前）并 带有中文数字的横式标志设计模板 图 40 向 左并 带有中文数字的横式标志示例 图 41 向前 并 带有中文数字的横式标志示例 6.3.2 向 左（向前）二 字 的横式标志设计模板 及 示 例 见 图 42 图 44。DB11/T 1062 2014 24 图 42 向 左（向前）二 字的横式标志设计模板 图 43 向 左二 字的横式标志示例 图 44 直行二 字的横式标志示例 6.3.3 向 左（向前）三 字 的横式标志设计模板 及 示 例 见 图 45 图 47。DB11/T 1062 2014 25 图 45 向 左（向前）三字的横式标志设计模板 图 46 向 左 三字的横向标志示例 图 47 向前三字的横向标志示例 6.3.4 向 左（向前）四 字 或四 字以 上 的横式标志设计模板 及 示 例 见 图 48 图 52。DB11/T 1062 2014 26 图 48 向 左（向前）四 字 或四 字 以上 的横式标志设计模板 图 49 向 左四 字的横式标志示例 图 50 向前 四 字的横式标志示例 DB11/T 1062 2014 27 图 51 向 左五 字的横式标志示例 图 52 向前 五 字的横式标志示例 6.3.5 向 右带 并 有 数 字 的横式标志设计模板 及 示 例 见 图 53 图 54。图 53 向 右 带 并 有数字的横式标志设计模板 DB11/T 1062 2014 28 图 54 向 右 带 并 有数字的横式标志示例 6.3.6 向 右二 字 的横式标志设计模板 及 示 例 见 图 55 图 56。图 55 向 右二 字的横式标志设计模板 图 56 向 右二 字的横式标志示例 6.3.7 向 右三 字 的横式标志设计模板 及 示 例 见 图 57 图 58。DB11/T 1062 2014 29 图 57 向 右 三字的横式标志设计模板 图 58 向 右 三字的横式标志示例 6.3.8 向 右 四 字 或四 字以 上 的横式标志设计模板 及 示 例 见 图 59 图 61。图 59 向 右四 字 或四 字 以上 的横式标志设计模板 DB11/T 1062 2014 30 图 60 向 右四 字横式标志示例 图 61 向 右五 字的横式标志示例 6.4 竖 式导向标志 6.4.1 向 左、向前、向 右二 字 的竖式标志设计模板 及 示 例 见 图 62 图 65。DB11/T 1062 2014 31 图 62 向 左、向前、向 右二 字的 竖 式标志设计模板 图 63 向 左二 字的 竖 式标志示例 图 64 向前 二 字的 竖 式标志示例 图 65 向 左二 字的 竖 式标志示例 DB11/T 1062 2014 32 6.4.2 向 左、向前、向 右三 字 的竖式标志设计模板 及 示 例 见 图 66 图 69。图 66 向 左、向前、向 右 三字的 竖 式标志设计模板 图 67 向 左 三字的 竖 式标志示例 图 68 向前三字的 竖 式标志示例 图 69 向 右 三字的 竖 式标志示例 6.4.3 向 左、向前、向 右 的 四 字，四 字以 上 的竖式标志设计模板 及 示 例 见 图 70 图 76。DB11/T 1062 2014 33 图 70 向 左、向前、向 右 的 四 字，四 字 以上 的 竖 式标志设计模板 图 71 向 左四 字的 竖 式标志示例 图 72 向前 四 字的 竖 式标志示例 图 73 向 右四 字的 竖 式标志示例 DB11/T 1062 2014 34 图 74 向 左五 字的 竖 式标志示例 图 75 向前 五 字的 竖 式标志示例 图 76 向 右五 字的 竖 式标志示例 7 人员疏散掩蔽标志设置 7.1 人员疏散掩蔽标志的设置应符 合 GB/T 15566.1的规定，满足 规范性、系统 性、醒 目 性、清晰 性、协调 性和 安 全 性的要 求。7.2 人员疏散掩蔽标志应 根据 人员疏散掩蔽设施的实 际 情况 和 特 点 选 择附着 式、柱 式、框架 式、悬挂 式 等 安 装方 式。7.3 人员疏散掩蔽标志中的位置标志应设置 在相关 疏散掩蔽设施的 入 口 处，导向标志应设置 在通往 疏散掩蔽设施的 道路 或 通 道 的 道路节 点（方 向 选 择 点）上。如 道路 或 通 道较长，可 重复 设置 同 一 人员疏散掩蔽标志。7.4 人员疏散掩蔽标志的 最 小 尺寸应 根据 该 标志的 最 大 观察距离 确 定。人员疏散掩蔽标志中，白 色 边 框 的 正 方 形图形符号尺寸 a与最 大 观察距离 D之 间 的 关 系 为 a=0.025D，当 a确 定 后，应 根据 各 类 模板 的尺寸 确 定标志的 大 小。7.5 人员疏散掩蔽标志应 使 用 具有 夜 间 识 别 功能 的 材料，以 确 保 标志 有 足够 的照 度。可 通 过 照 明、反 光 或 自 发 光 等方 式 使 标志 清晰 可 辨。7.6 人员疏散掩蔽标志的 制 作 材料 应 选 用 环 保、安 全、耐 用、阻燃、防 腐蚀 和 易 于维 护 的 材料，并符 合 GB/T 26443的规定。_
