森林火险预警等级图标DB22／T 2013-2014.pdf

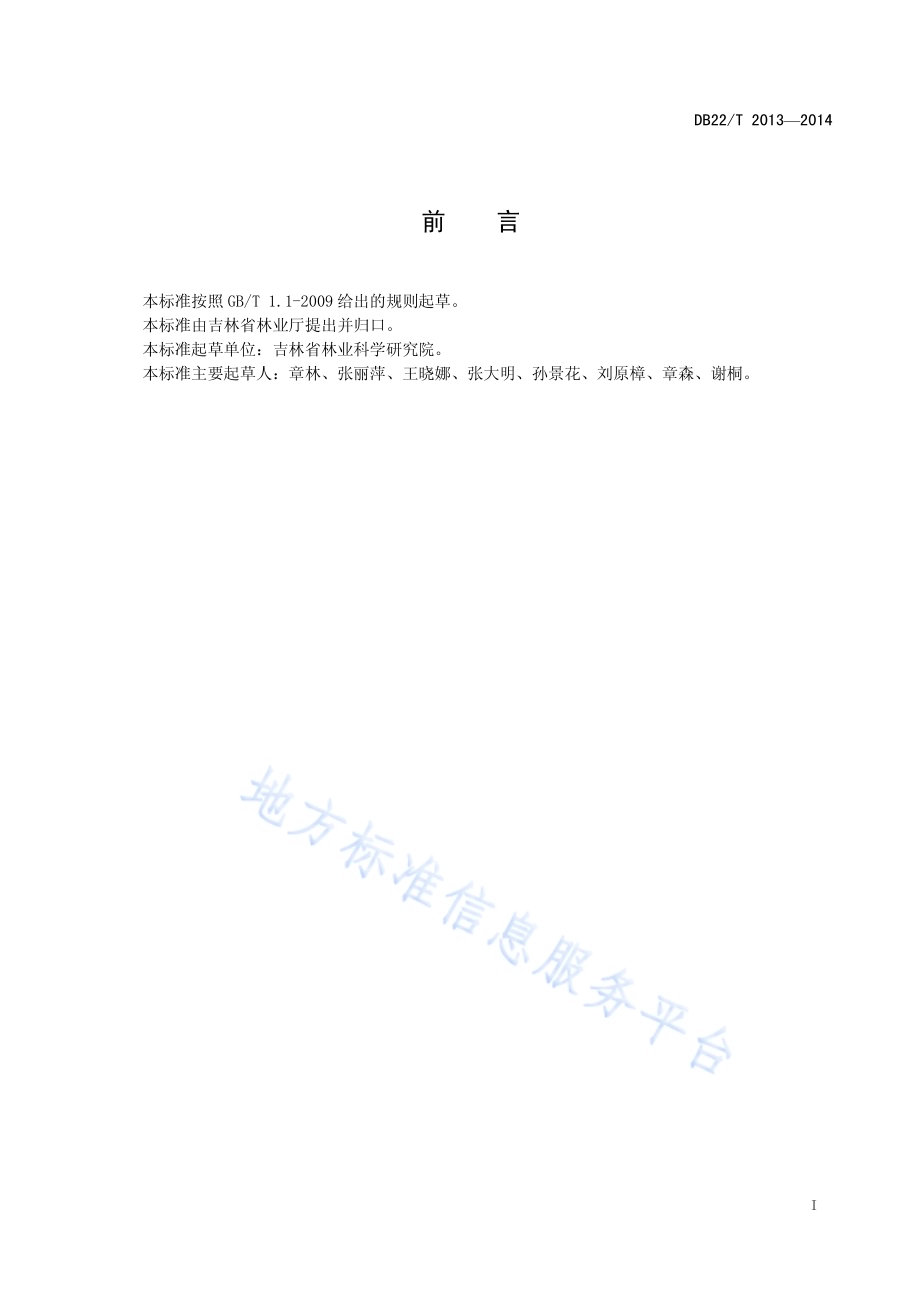

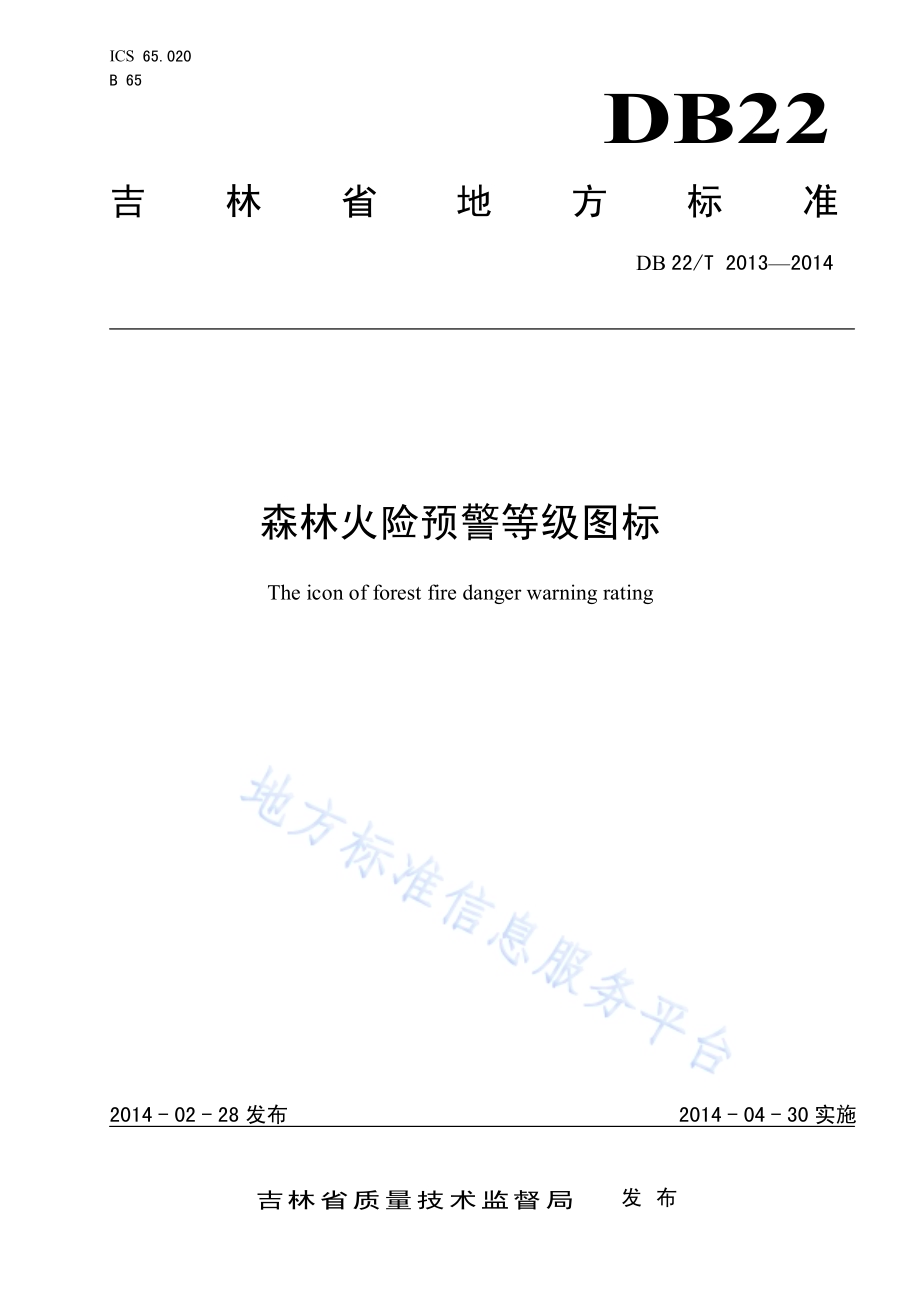

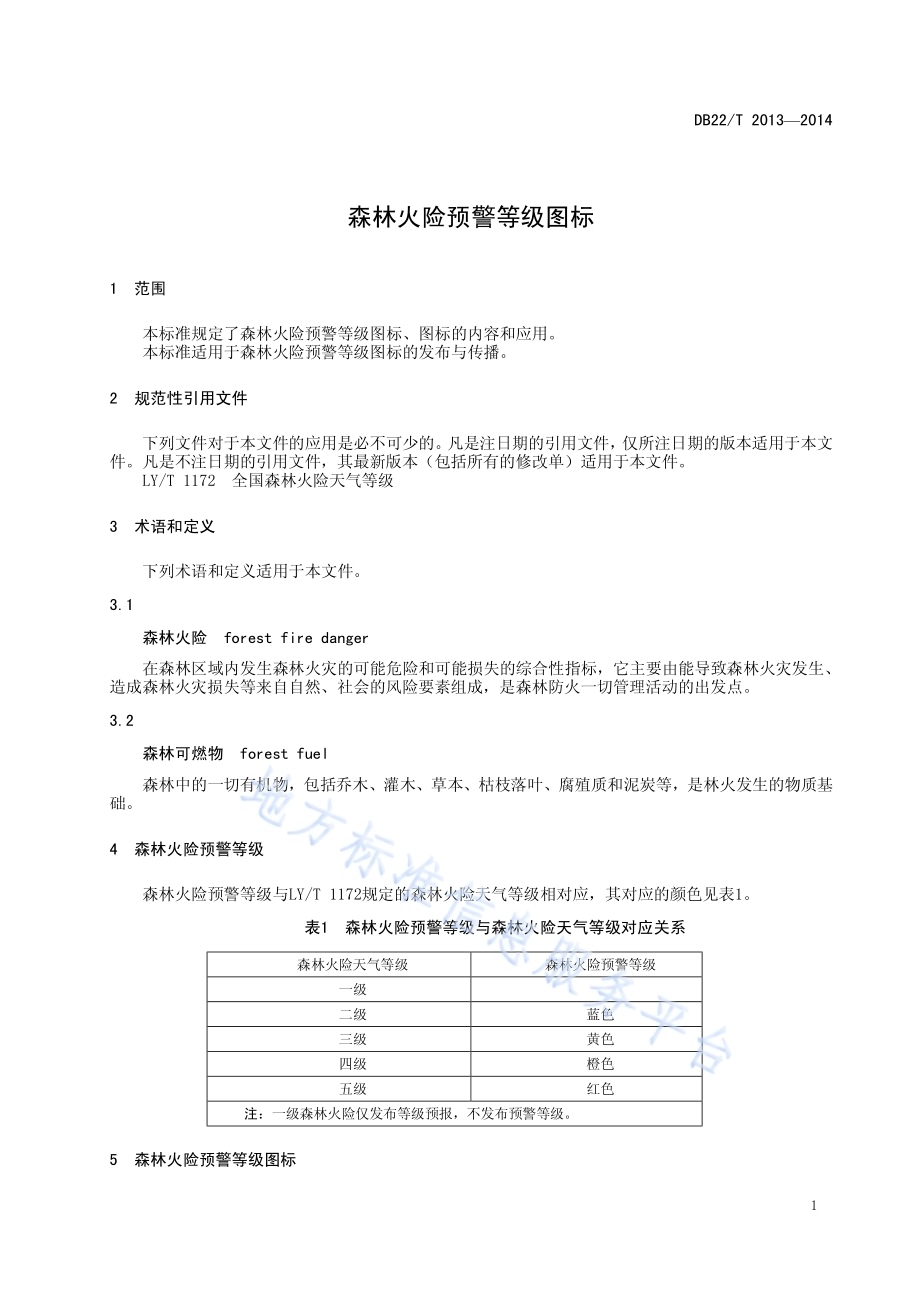

ICS 65.020 B 65 DB22 吉林省 地方标准 DB 22/T 2013 2014 森林火险预警等级图标 The icon of forest fire danger warning rating 2014-02-28发布 2014-04-30实施 吉林省质量技术监督局 发布 DB22/T 2013 2014 I 前 言 本标准按照 GB/T 1.1-2009给出的规则起草。本标准由吉林省林业厅提出并归口。本标准起草单位：吉林省林业科学研究院。本标准主要起草人：章林、张丽萍、王晓娜、张大明、孙景花、刘原樟、章森、谢桐。DB22/T 2013 2014 1 森林火险预警等级图标 1 范围 本标准规定了森林火险预警等级图标、图标的内容和应用。本标准适用于森林火险预警等级图标的发布与传播。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括 所 有 的 修改 单）适用于本文件。LY/T 1172 全国 森林火险 天气 等级 3 术语和定义 下列 术语 和定 义 适用于本文件。3.1 森林火险 forest fire danger 在 森林 区域 内发 生 森林火 灾 的可 能危 险和可 能损失 的 综合性指 标，它 主要由 能导致 森林火 灾 发 生、造成 森林火 灾损失 等 来自自然、社会 的 风 险要 素组成，是森林 防 火 一切管理活动 的出发 点。3.2 森林可燃物 forest fuel 森林 中 的 一切有机物，包括乔木、灌木、草本、枯枝落叶、腐殖质 和 泥炭 等，是林火发 生 的 物质基础。4 森林火险预警等级 森林火险预警等级与 LY/T 1172规定的森林火险 天气 等级 相 对应，其对应的 颜色见表 1。表 1 森林火险预警等级与森林火险天气等级对应关系 森林火险 天气 等级 森林火险预警等级 一 级 二 级 蓝色 三 级 黄色 四 级 橙色 五 级 红色 注：一 级森林火险仅发布等级预 报，不发布预警等级。5 森林火险预警等级图标 DB22/T 2013 2014 2 森林火险预警等级图标 见表 2。表 2 森林火险预警等级图标 图 标 名 称 含 义 说 明 森林火险 蓝色 预警图标 未来 24小时气象条 件 导致 森林可 燃物 可 点燃，可 以蔓延，具有中度危 险 发布森林火险蓝色 预警 森林火险 黄色 预警图标 未来 24小时气象条 件导致 森林可 燃物较易点燃，较易蔓延，具有较 高 危 险 发布森林火险黄色 预警 森林火险 橙色 预警图标 未来 24小时气象条 件 导 致 森林可 燃物 容 易点燃，易 形 成 强烈 火 势快速 蔓延，具有 高 度危 险 发布森林火险橙色 预警 森林火险 红色 预警图标 未来 24小时气象条 件导致 森林可 燃物 极 易点燃，且极 易 迅猛 蔓延，具有 极 度危 险 发布森林火险红色 预警 6 森林火险预警等级图标的构成 6.1 森林火险预警等级图标 整体呈长方形，长 与 宽之比为 9：5，基 本 颜色 为 森林火险预警等级 颜色。长方形 内由图 案部分、文 字部分 组成见 图 1。注：A 图 案部分；B1 文 字部分上 区；B2 文 字部分 下 区。图 1 森林火险预警等级图标构成示意图 DB22/T 2013 2014 3 6.2 图 案部分 位于图标 左侧，以中国 森林 防 火 徽 标内 层 图 案为 主 体，主 体之外为白 色 正圆形闭 合 曲线。中国 森林 防 火 徽 标内 层 图 案整体 是 以 浅绿 色 为 主的 圆，圆 内 有 由 深绿 的森林图 形、橙黄 的 道路 图 形及 红 色 的林火图 形 组成 的 三 角 图 案 见 图 2。图 2 中国森林防火徽标内层图案 6.3 文 字部分 位于图标 右侧，由 上 下 两 区组成。文 字部分上 区 为“蓝”、“黄”、“橙”、“红”四 字之 一，均采 用 方正 大 黑简体字体书写，字体 颜色 为 对应 字 的 颜色，并给 字体加上白 色 底纹 以 凸显 文 字内容。文 字部分 下 区 为“中度危 险”、“较 高 危 险”、“高 度危 险”、“极 度危 险”四 词 组 之 一，均采 用 方正 综 艺简体字书写，字体 颜色 为白 色，各字之间 等 距离分 布。7 应用 表 2给出了森林火险预警等级图标的 静态 图 形 表 示方法及使 用 说 明，各 级森林 防 火 机 构、单位 及各 媒体 等 使 用 时，应 符 合 本标准的规定。森林火险预警等级图标 方案 应按照 附录 A中 规定的 颜色 和 尺寸比例进行设计。DB22/T 2013 2014 4 附 录 A（规范性附录）图标颜色及设计要求 A.1 图标颜色 表 A.1给出了 RGB颜色 模型 中 森林火险预警等级图标 颜色 单位 向量值。表 A.1 RGB颜色模型中森林火险预警等级图标颜色单位向量值 颜色 红 橙 黄 橙黄 蓝 深绿 浅绿 R 255 255 255 255 32 0 96 G 32 128 255 218 32 162 255 单 位 向 量 值 B 32 0 85 43 255 0 96 A.2 图标尺寸比例 图 A.1给出了森林火险 红色 预警等级图标的 尺寸比例，其 他 级 别 的森林火险预警等级图标的 尺寸比 例设计也 应 遵守 图 A.1中 给出的 尺寸比例 要 求。注：图 A1中 的标注的 数字值为 对应 部分尺寸占 图标 长 度 尺寸 的 百 分比。图 A.1 森林火险红色预警等级图标尺寸比例示意图
