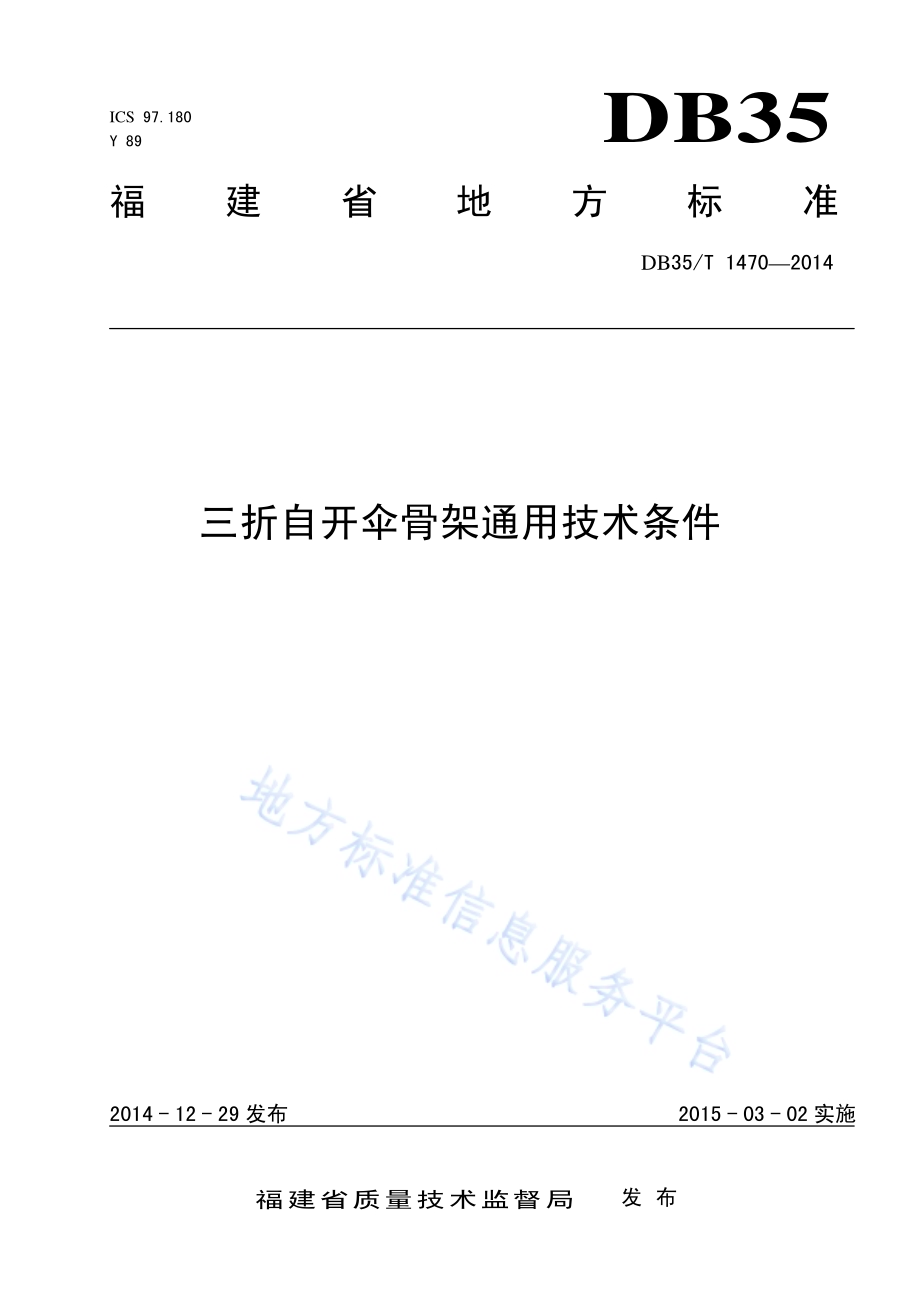

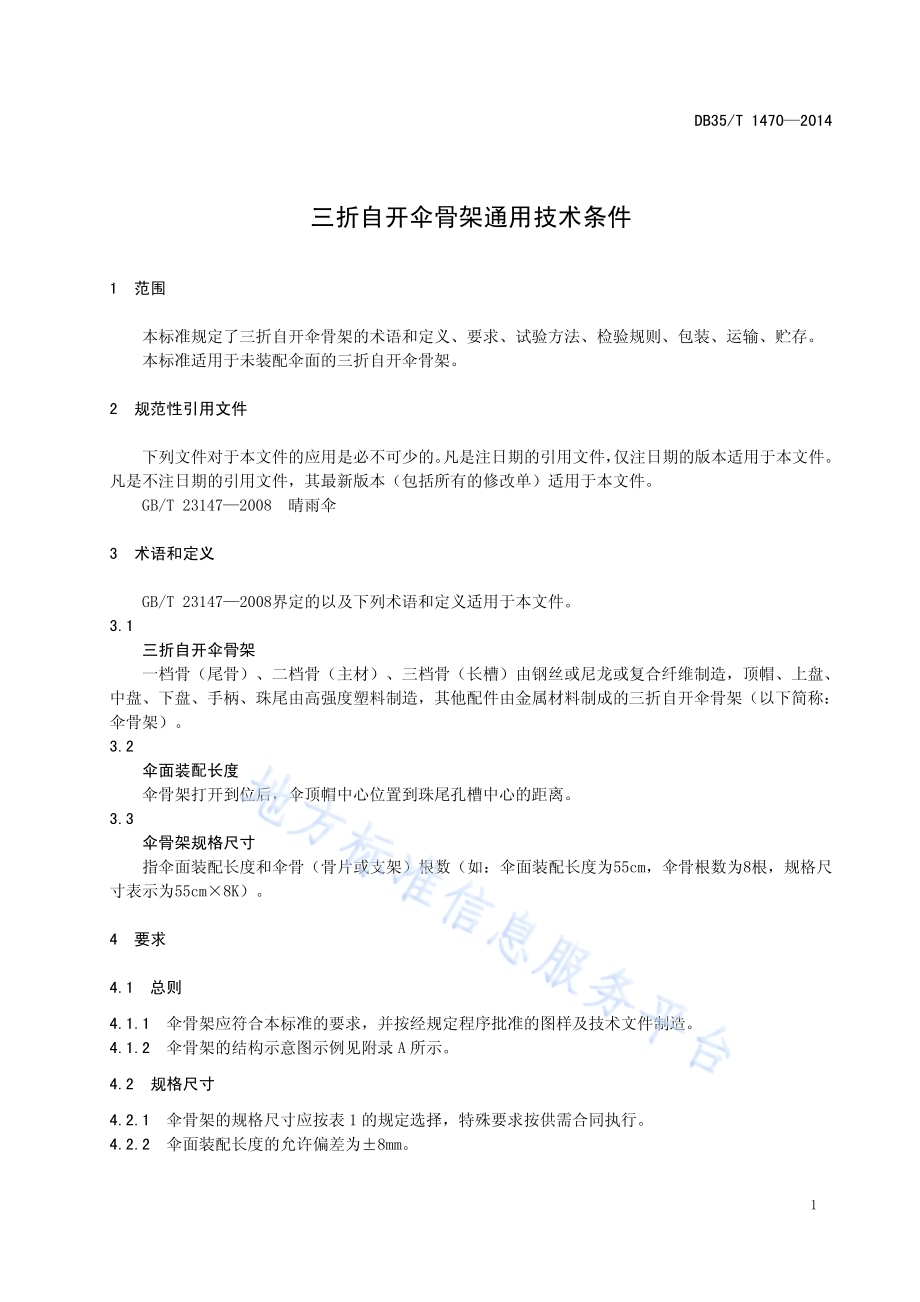

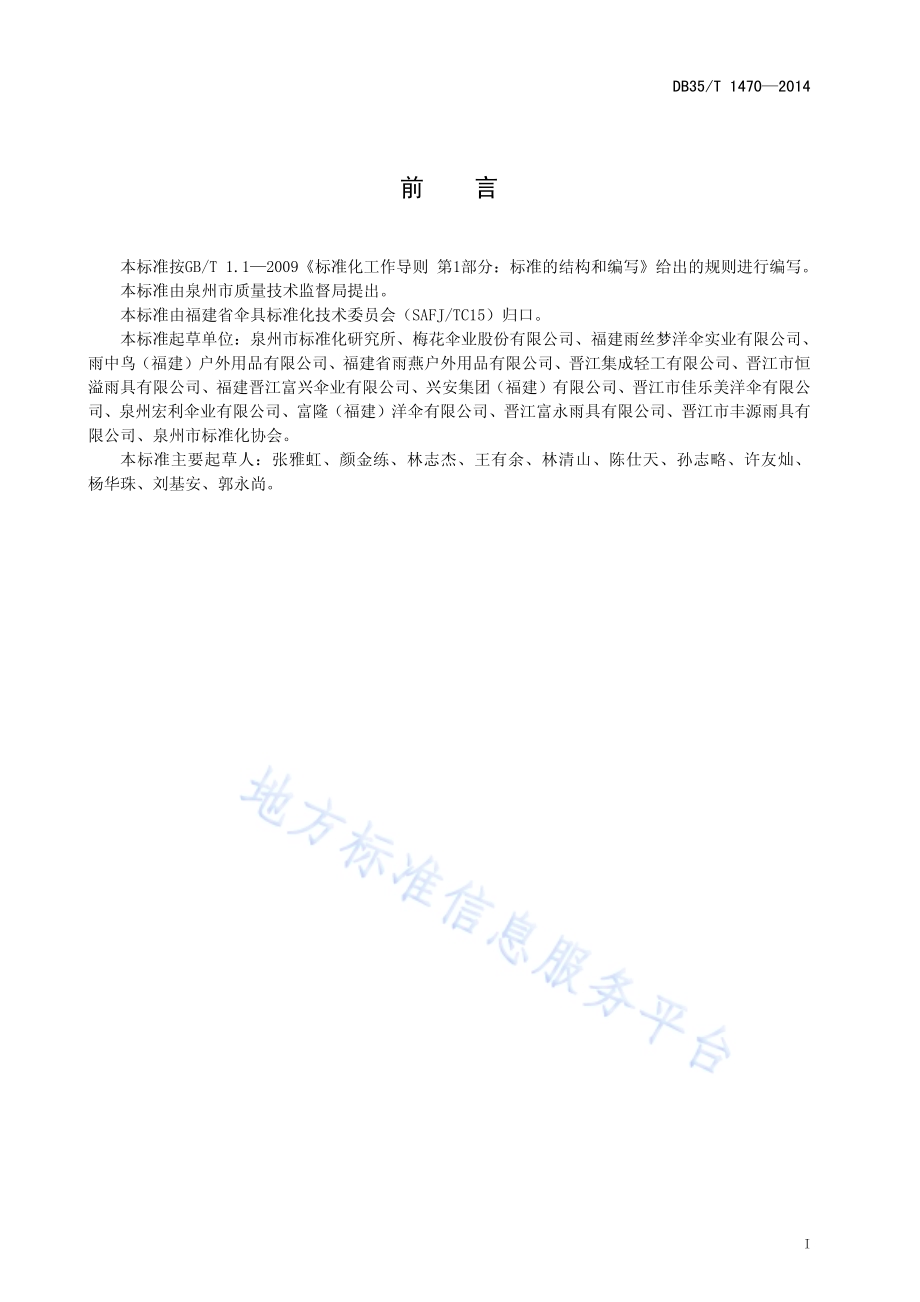

ICS 97.180 Y 89 DB35 福建省地方标准 DB35/T 14702014 三折自开伞骨架通用技术条件 2014-12-29发布 2015-03-02实施福建省质量技术监督局 发布 DB35/T 14702014 I 前 言 本标准按GB/T 1.12009标准化工作导则 第1部分：标准的结构和编写给出的规则进行编写。本标准由泉州市质量技术监督局提出。本标准由福建省伞具标准化技术委员会（SAFJ/TC15）归口。本标准起草单位：泉州市标准化研究所、梅花伞业股份有限公司、福建雨丝梦洋伞实业有限公司、雨中鸟（福建）户外用品有限公司、福建省雨燕户外用品有限公司、晋江集成轻工有限公司、晋江市恒溢雨具有限公司、福建晋江富兴伞业有限公司、兴安集团（福建）有限公司、晋江市佳乐美洋伞有限公司、泉州宏利伞业有限公司、富隆（福建）洋伞有限公司、晋江富永雨具有限公司、晋江市丰源雨具有限公司、泉州市标准化协会。本标准主要起草人：张雅虹、颜金练、林志杰、王有余、林清山、陈仕天、孙志略、许友灿、杨华珠、刘基安、郭永尚。DB35/T 14702014 1 三折自开伞骨架通用技术条件 1 范围 本标准规定了三折自开伞骨架的术语和定义、要求、试验方法、检验规则、包装、运输、贮存。本标准适用于未装配伞面的三折自开伞骨架。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 231472008 晴雨伞 3 术语和定义 GB/T 231472008界定的以及下列术语和定义适用于本文件。3.1 三折自开伞骨架 一档骨（尾骨）、二档骨（主材）、三档骨（长槽）由钢丝或尼龙或复合纤维制造，顶帽、上盘、中盘、下盘、手柄、珠尾由高强度塑料制造，其他配件由金属材料制成的三折自开伞骨架（以下简称：伞骨架）。3.2 伞面装配长度 伞骨架打开到位后，伞顶帽中心位置到珠尾孔槽中心的距离。3.3 伞骨架规格尺寸 指伞面装配长度和伞骨（骨片或支架）根数（如：伞面装配长度为55cm，伞骨根数为8根，规格尺寸表示为55cm8K）。4 要求 4.1 总则 4.1.1 伞骨架应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。4.1.2 伞骨架的结构示意图示例见附录 A所示。4.2 规格尺寸 4.2.1 伞骨架的规格尺寸应按表 1 的规定选择，特殊要求按供需合同执行。4.2.2 伞面装配长度的允许偏差为8mm。DB35/T 14702014 2 表1 伞骨架规格尺寸 规格尺寸 系列 伞面装配长度/cm 伞骨根数/K 47，50，53 6 51，53，55，57 7 53，55，57，60，64，68，72，75 8 60，64，68，72，75 10 55，58，60，64，68，72，75 12 优先系列 55，58，60，64，68，72，75 16 70，72 4 47，50，55 5 51，52，54，55 6 54，56，58 7 54，56，58，61，65，70 8 61，65，70，76 10 61，65，70，76 12 补充系列 53，55，58，60 14 4.3 主要零部件 4.3.1 尺寸和材料 尺寸和材料应符合表2的规定。表2 尺寸和材料要求 主要零件要求 伞面装配长度 伞杆 各档伞骨 铜铆钉 马鞍、包蝶 50cm及以下规格 采用公称壁厚不小于0.5mm的焊接钢管或无缝钢管制造。采用公称厚度不小于0.25mm，机械性能不低于Q235A牌号的冷轧或热轧钢板制造，或采用公称厚度不小于0.45mm的铝合金板材制造。51cm及以上规格 采用公称壁厚不小于0.6mm的焊接钢管或无缝钢管制造。采用公称厚度不小于0.35mm，机械性能不低于Q235A牌号的冷轧或热轧钢板制造，或采用公称厚度不小于0.60mm的铝合金板材制造。壁厚不小于0.15mm。采用公称厚度不小于0.25mm，机械性能不低于Q235A牌号的冷轧钢板制造。4.3.2 力学性能 4.3.2.1 一档骨（尾骨）、二档骨（主材）、三档骨（长槽）采用圆形钢丝或非金属材料制造时，将伞骨弯曲成弧状，且两端间距离比伞骨长度缩短 20%，卸载后的弦高不大于 6mm。4.3.2.2 各伞杆之间、伞杆与手柄之间均应承受 150N 静拉力不移位。4.3.2.3 一档骨（尾骨）与包蝶、二档骨（主材）与两端连接组件的拔脱力均应不小于 50N。4.3.2.4 珠尾与一档骨（尾骨）的连接应牢固，其正常连接后的拔脱力应不小于 50N。DB35/T 14702014 3 4.3.3 耐腐蚀 所有金属件均应电镀或涂漆或喷涂，电镀件、涂漆或喷涂件的耐腐蚀性能均应符合GB/T 231472008中5.16的规定。4.4 整体性能 开关性能、开伞力、伞杆抗风强度、伞骨抗风强度、无故障连续开关次数应分别符合GB/T 231472008中5.8、5.9、5.11、5.15.2、5.12的规定。4.5 使用安全性 4.5.1 上、中、下盘金属绑线的线头应加护套，且应完全压入线头槽内。4.5.2 在使用中可接触的部位不应有伤害人体的锐角、快口和毛刺。4.5.3 珠尾端面应呈弧面状，其曲率直径应不小于 3mm。4.6 外观质量 4.6.1 产品应完整，不允许零部件缺失、脱落。4.6.2 外观应清洁无污渍、锈迹。4.6.3 电镀件、涂漆件、喷涂件应厚度均匀，不应有起皮、起皱、起泡、露底生锈等现象。4.6.4 塑料件应工整，色泽一致，无明显的压铸缺陷和飞边。4.6.5 伞骨架中所有紧固部分应无松动，可活动的伞骨和钩线应装配牢固。5 试验方法 5.1 规格尺寸 5.1.1 伞面装配长度采用分度值不大于 1mm 的钢卷尺测量，精确至 1mm。5.1.2 伞骨根数采用目测计数。5.1.3 伞杆、各档伞骨、铜铆钉和包蝶的材料厚度采用精度为 0.01mm 的壁厚千分尺测量。5.2 力学性能 5.2.1 各档伞骨的弯曲弹性试验，分别取各档伞骨各 3 支，将1000mm 的钢尺固定，以钢尺边为基准，使每根伞骨弯曲，两端间距离沿钢尺边缩短，使缩短部分等于伞骨长度的 20%,30s 后卸载，立即测量其弦高，取最大值。5.2.2 各伞杆之间，伞杆与手柄之间静拉力分别按GB/T 231472008中6.10.2和6.10.1的规定检测。5.2.3 一档骨（尾骨）与包蝶、二档骨（主材）与两端连接组件的拔脱力试验，分别取相应的试样，将试样的一个配件固定，另一配件悬挂规定载荷，持续 2min 后，采用感官方法进行检查和判定。该试验也可在符合精度要求的拉力试验机上进行。5.2.4 珠尾与一档骨（尾骨）的拔脱力试验，将一档骨（尾骨）固定，在珠尾的孔中穿入足够强度的挂钩或钢丝，悬挂规定的载荷，持续 2min 后，采用感官方法进行检查和判定。该试验也可在符合精度要求的拉力试验机上进行。5.3 耐腐蚀 按GB/T 231472008中6.16的规定检测。DB35/T 14702014 4 5.4 整体性能 5.4.1 开关性能、开伞力分别按 GB/T 231472008 中6.8、6.9 的规定检测。5.4.2 伞杆抗风强度、伞骨抗风强度和无故障连续开关次数的检测，取符合 GB/T 231472008 中5.2和 5.3 规定的同规格尺寸的伞面缝制在待检伞骨架上，分别按GB/T 231472008 中6.11、6.15.2、6.12的规定检测。5.5 使用安全性 5.5.1 目测并以手感不刺痛、不损伤皮肤为准。5.5.2 珠尾直径用游标卡尺直接测量，任取 5 个珠尾测量其最大直径，测量结果取最小值。5.6 外观质量和其他要求 采用目测等感官方法进行检测。6 检验规则 6.1 检验分类 检验分为出厂检验和型式检验。6.2 出厂检验 6.2.1 每把装好的伞骨架须经制造厂检验合格，并随附产品质量合格证明方可出厂。6.2.2 出厂检验项目为规格尺寸、开关性能、使用安全性、外观质量。6.2.3 当出厂检验项目全部符合本标准要求时，判出厂检验合格，否则为不合格。如有一项或一项以上指标不符合本标准要求时，允许在同批产品中加倍抽样进行重新检验，如全部技术指标合格可判定该批产品为合格品，反之为不合格品。6.3 型式检验 6.3.1 有下列情况之一时，应进行型式检验：a)新产品或老产品转厂生产的试制定型鉴定；b)正式生产后，如结构、材料、工艺有较大变动，可能影响产品性能时；c)正常生产后，对批量产品进行抽样检查，每年至少一次；d)产品停产半年后，恢复生产时；e)出厂检验结果与上次型式检验有较大差异时；f)国家产品质量监督机构提出要求时。6.3.2 型式检验项目 型式检验项目为本标准规定的全部项目。6.3.3 抽样 型式检验的样本应从出厂检验合格的产品中抽取 6 把检验。6.3.4 不合格数计算 型式检验的评定以不合格把数计算。DB35/T 14702014 5 6.3.5 判定规则 抽样检验的合格判定：被检样品不合格把数为 0 时方可判定被检样品合格，否则判定为不合格。7 包装、运输、贮存 7.1 包装 包装应牢固，无破损，防挤压、防潮。7.2 运输 产品搬运时应轻装轻卸，切勿重压。7.3 贮存 存放在干燥、通风的仓库内。DB35/T 14702014 6 附 录 A（资料性附录）三折自开伞骨架结构示意图 A.1 三折自开伞骨架结构示意图 三折自开伞骨架结构示意图见图A.1及A.。说明：1手柄；13小马鞍；2按钮；14弯四档；3钩簧；15保险鞍；4下杆；16三档；5锁珠；17中盘；6下盘；18顶帽；7外压簧；19伞面；8拉簧钩；20上盘；9珠尾；21缓冲套；10二档；22上杆；11一档；23内压簧。12大马鞍；图 A.1 三折自开伞骨架结构示意图（示例）DB35/T 14702014 7 说明：1三档骨（长槽）；12中盘；23下杆弹簧；2二档骨（主材）；13上盘；24中杆大内塞；3短槽；14包蝶；25中杆S弓弹簧；4弓材；15珠尾；26中杆S弓；5一档骨（尾骨）；16下盘绑线；27下杆小内塞；6M字型回线；17中盘绑线；28下杆S弓弹簧；7拉簧钩（双钩线）；18上盘钉；29下杆S弓；8上杆；19顶帽（伞尾）；30下盘线帽；9中杆；20铆钉；31下杆挡钉；10-下杆；21主弹簧；32-手柄。11-下盘；22中杆弹簧；图 A.2 三折自开伞骨架结构示意图（示例）_ DB35/T 14702014 福建省地方标准 三折自开伞骨架通用技术条件 DB35/T 14702014*2015年 1月第一版 2015年 1月第一次印刷
