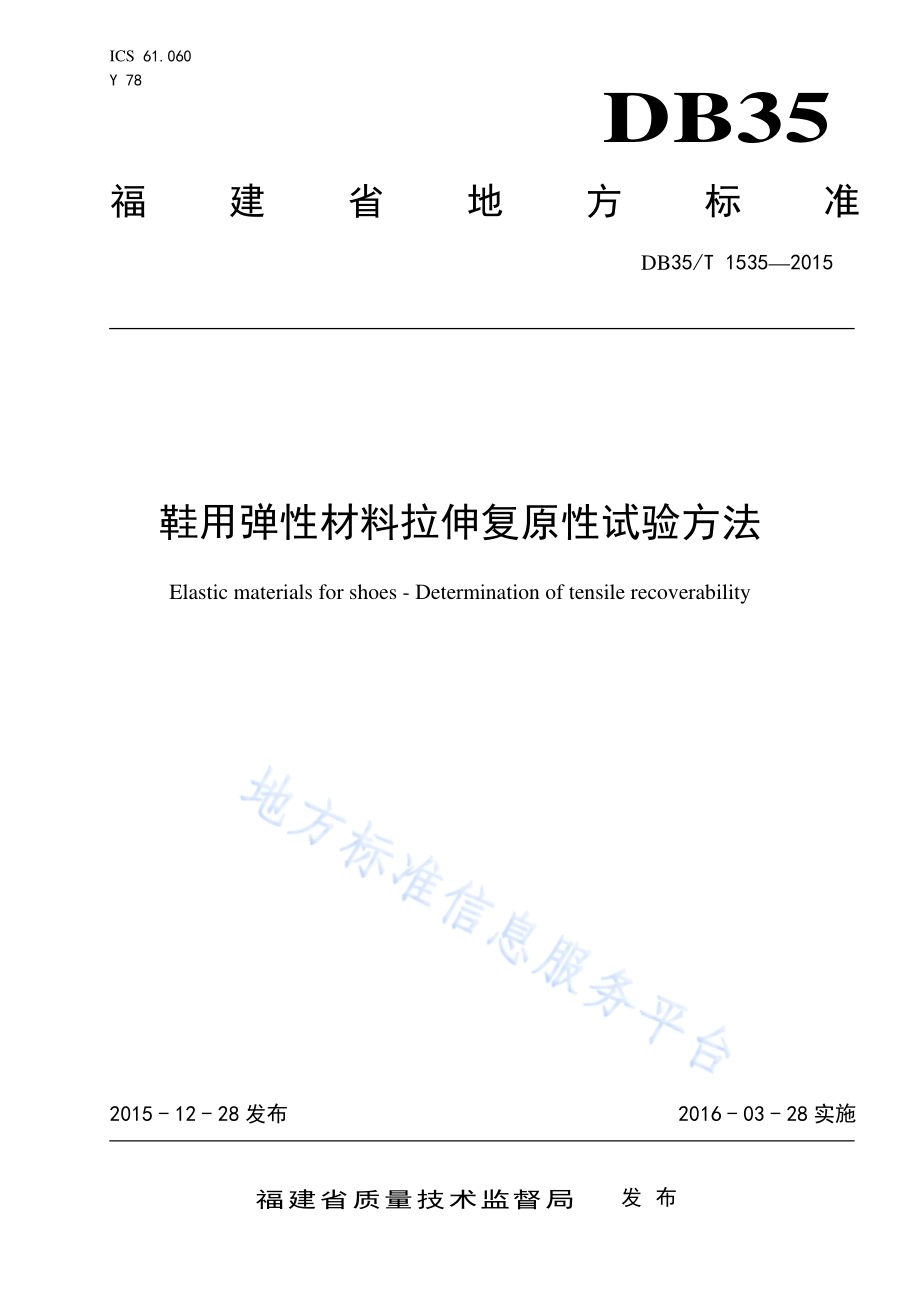

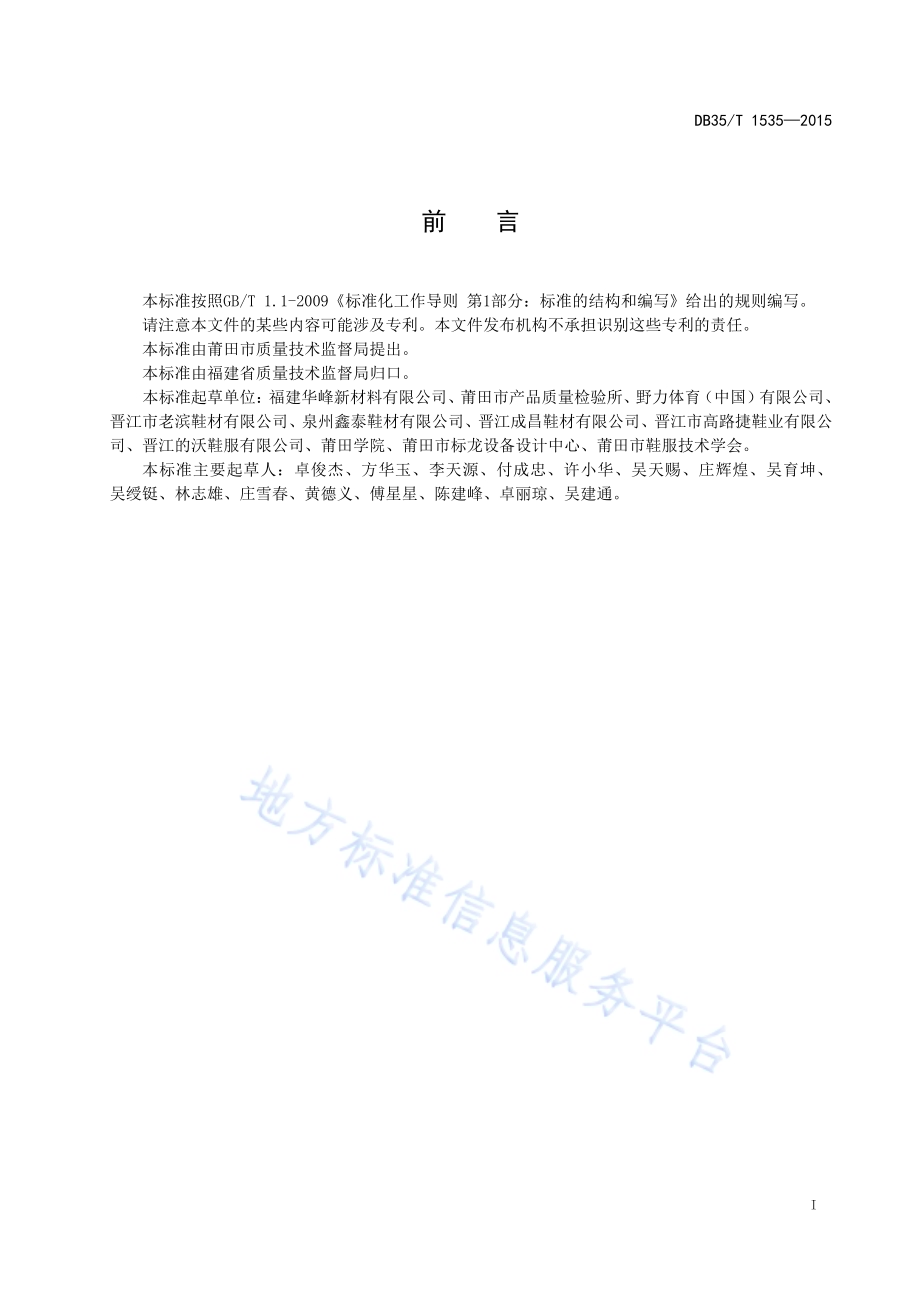

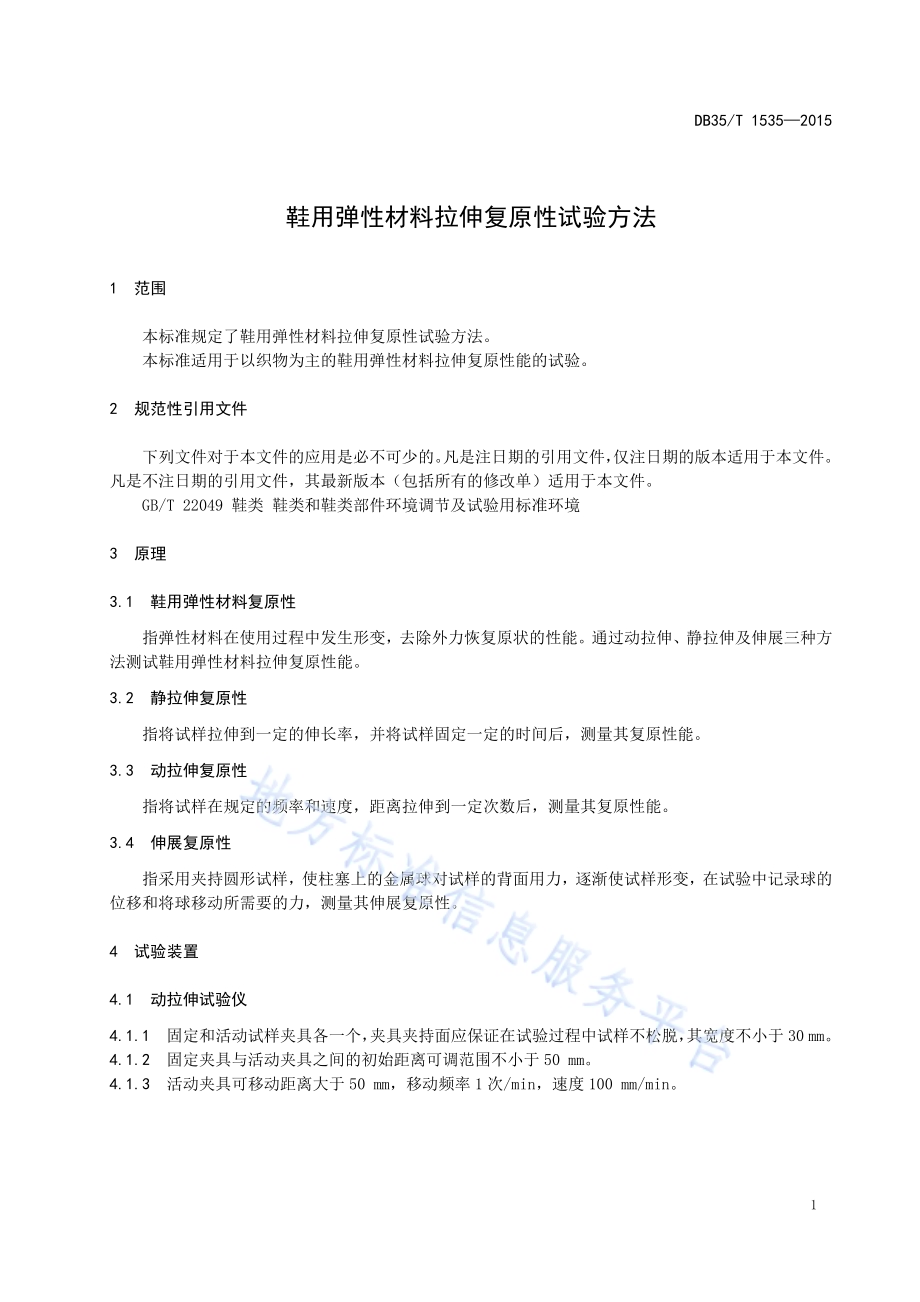

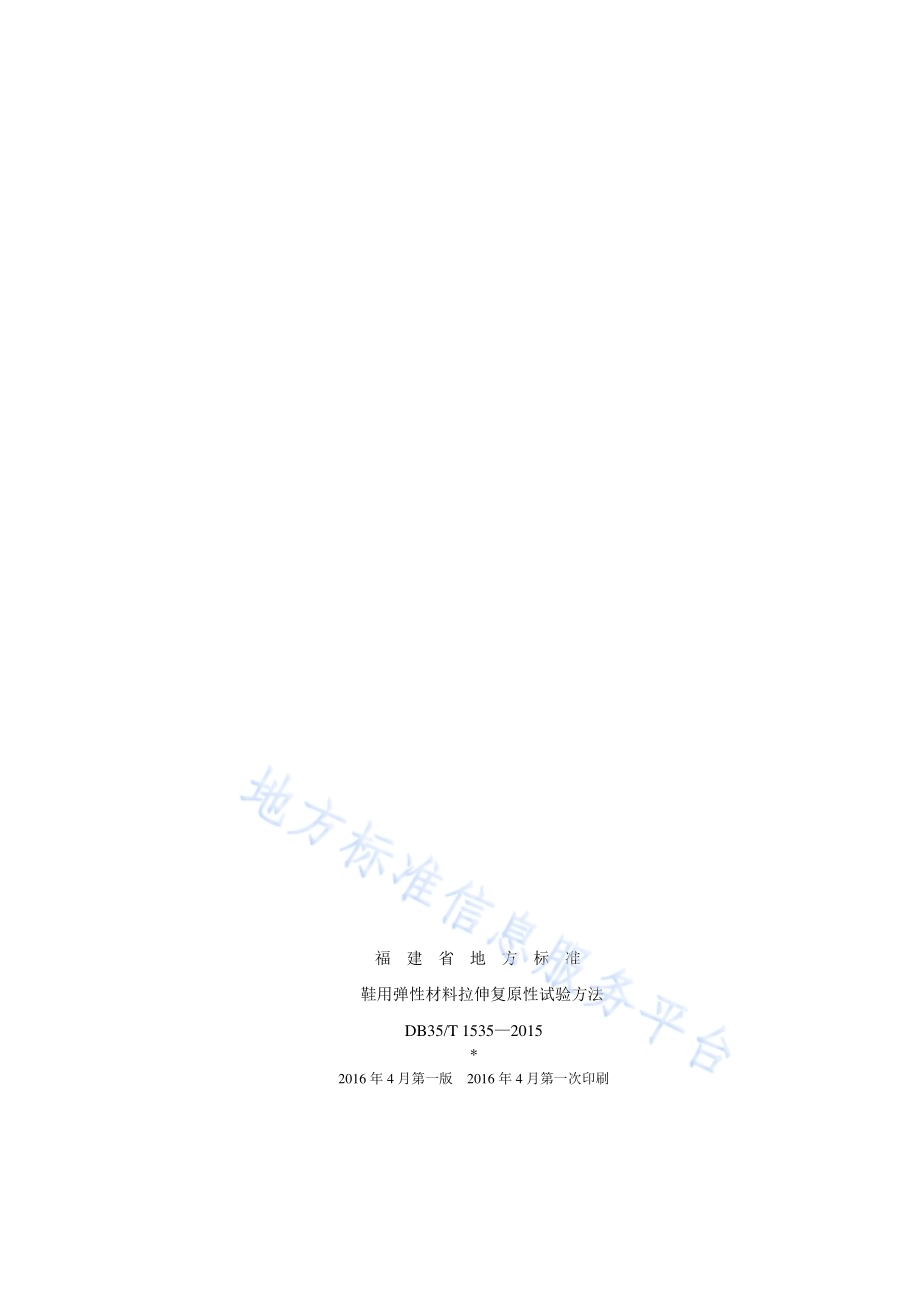

ICS 61.060 Y 78 DB35 福建省地方标准 DB35/T 15352015 鞋用弹性材料拉伸复原性试验方法 Elastic materials for shoes-Determination of tensile recoverability 2015-12-28发布 2016-03-28实施福建省质量技术监督局 发布 福建省地方标准 鞋用弹性材料拉伸复原性试验方法 DB35/T 15352015*2016年 4月第一版 2016年 4月第一次印刷 DB35/T 15352015 I 前 言 本标准按照GB/T 1.1-2009标准化工作导则 第1部分：标准的结构和编写给出的规则编写。请注意本文件的某些内容可能涉及专利。本文件发布机构不承担识别这些专利的责任。本标准由莆田市质量技术监督局提出。本标准由福建省质量技术监督局归口。本标准起草单位：福建华峰新材料有限公司、莆田市产品质量检验所、野力体育（中国）有限公司、晋江市老滨鞋材有限公司、泉州鑫泰鞋材有限公司、晋江成昌鞋材有限公司、晋江市高路捷鞋业有限公司、晋江的沃鞋服有限公司、莆田学院、莆田市标龙设备设计中心、莆田市鞋服技术学会。本标准主要起草人：卓俊杰、方华玉、李天源、付成忠、许小华、吴天赐、庄辉煌、吴育坤、吴绶铤、林志雄、庄雪春、黄德义、傅星星、陈建峰、卓丽琼、吴建通。DB35/T 15352015 1 鞋用弹性材料拉伸复原性试验方法 1 范围 本标准规定了鞋用弹性材料拉伸复原性试验方法。本标准适用于以织物为主的鞋用弹性材料拉伸复原性能的试验。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 22049 鞋类 鞋类和鞋类部件环境调节及试验用标准环境 3 原理 3.1 鞋用弹性材料复原性 指弹性材料在使用过程中发生形变，去除外力恢复原状的性能。通过动拉伸、静拉伸及伸展三种方法测试鞋用弹性材料拉伸复原性能。3.2 静拉伸复原性 指将试样拉伸到一定的伸长率，并将试样固定一定的时间后，测量其复原性能。3.3 动拉伸复原性 指将试样在规定的频率和速度，距离拉伸到一定次数后，测量其复原性能。3.4 伸展复原性 指采用夹持圆形试样，使柱塞上的金属球对试样的背面用力，逐渐使试样形变，在试验中记录球的位移和将球移动所需要的力，测量其伸展复原性。4 试验装置 4.1 动拉伸试验仪 4.1.1 固定和活动试样夹具各一个，夹具夹持面应保证在试验过程中试样不松脱，其宽度不小于 30 mm。4.1.2 固定夹具与活动夹具之间的初始距离可调范围不小于 50 mm。4.1.3 活动夹具可移动距离大于 50 mm，移动频率 1 次/min，速度 100 mm/min。DB35/T 15352015 2 4.2 静拉伸试验仪 试样固定装置固定板长 150.0 mm0.2 mm，宽40.0 mm0.2 mm，中间槽长100.0 mm0.2 mm，宽 30.0 mm0.2 mm，并有固定螺丝。4.3 伸展试验仪 4.3.1 夹头为圆形区域直径 25.0 mm0.5 mm。4.3.2 可移动柱塞端头球的直径为 20.0 mm0.5 mm。4.3.3 柱塞移动速度为 0.20 mm/s0.05 mm/s。4.3.4 力值范围 0 N-800 N，精确到1 N。4.4 游标卡尺 游标卡尺最小分度值为0.02 mm。4.5 计时器 计时器范围为不小于1 h,精度为1 s。4.6 裁刀 4.6.1 动拉伸裁刀规格为（150.00.2）mm（20.00.2）mm 4.6.2 静拉伸裁刀规格为（200.00.2）mm（20.00.2）mm 4.6.3 圆形裁刀直径为（72.00.2）mm。5 试样 5.1 取样 取距离织物端头1 m以上、距边缘不小于10 cm处的试样。5.2 样品数量 5.2.1 动拉伸试样（150.00.2）mm（20.00.2）mm。直向 3 块，横向 3 块。5.2.2 静拉伸试样（200.00.2）mm（20.00.2）mm。直向 3 块，横向 3 块。5.2.3 伸展试样直径为（72.00.2）mm，3 块。6 调湿和试验环境 试验前将试样放置在GB/T 22049 规定的条件下进行环境调湿，时间至少6 h。7 试验程序 7.1 动拉伸试验 7.1.1 在试样中间沿直向或横向量取原始长度 H0为（50.00.2）mm，并在两端画线记号。7.1.2 将试样一端固定在固定试样夹具上，并确保夹具外侧与记号线重合。7.1.3 调整活动夹具与固定夹具距离为（50.00.2）mm。7.1.4 将试样的另一端固定在活动夹具上。DB35/T 15352015 3 7.1.5 设定动夹具移动距离为 50 mm，启动试验，往复拉伸 10 次。7.1.6 试验结束后，取下试样，10 s 内量取试样上两个标记的距离，记为 H1 7.1.7 重复以上步骤，完成其它 5 块试样的测试。7.2 静拉伸试验 7.2.1 将试样平铺在试验仪平台上，在试样上沿拉伸方向量取原始长度 H0为（200.2）mm，再将试样拉伸 110%时，固定试样。7.2.2 试验 1 h 后，取下试样，10 s 内量取试样上两个标记距离，记为 H1。7.2.3 重复以上步骤，完成其它 5 块试样的测试。7.3 伸展试验 7.3.1 柱塞复位，球顶端与试样底面平行。7.3.2 试样牢固夹持，保持平稳，试样的背面朝向柱塞上的金属球。7.3.3 设定柱塞高度为 15 mm，柱塞速度为 0.2 mm/s，柱塞上的金属球对试样的背面施加作用力，试样伸展到设定高度，测定力值，记为 W1；保持以上试验状态 1 h 后，重复以上步骤，再次测定力值，记为W 2。7.3.4 重复以上步骤，完成其它 2 块试样的测试。8 试验结果 8.1 动拉伸、静拉伸复原性 动拉伸、静拉伸复原性试验结果按式（1）计算，精确到小数点后一位，取6个试样的算术平均值为试验结果：K=（1-00 1HH H）100%.(1)式中：k动拉伸、静拉伸复原性，%；H1拉伸后的长度，单位为毫米（mm）；H0拉伸前的长度，单位为毫米（mm）。8.2 伸展复原性 伸展复原性试验结果按式（2）计算，精确到小数点后一位，取3个试样的算术平均值为试验结果。%100)1(12 1 WW WA.(2)式中：W1：第一次试验力值（W1）单位为牛顿（N）W2：第二次试验力值（W2）单位为牛顿（N）9 试验报告 试验报告应包括以下内容：DB35/T 15352015 4 a)采用本标准的名称和代号；b)试验样品名称、规格；c)试验条件和试验方法；d)试验结果；e)试验日期；f)试验者及其他；g)任何偏离本标准的细节。_
